uml时序图怎么画

在日常工作中，不管是需求分析、流程设计、源码解读，通过uml工具画时序图都是一个很有效的辅助方式。下文详细介绍uml时序图画法。

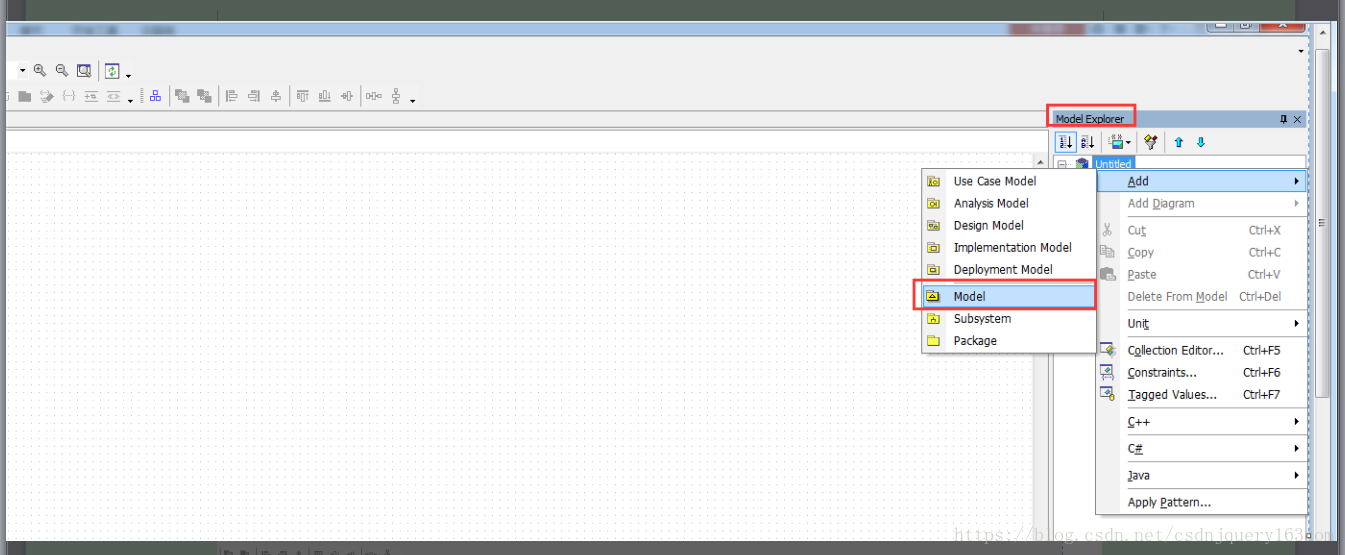

第一步：创建model，命名为myuml

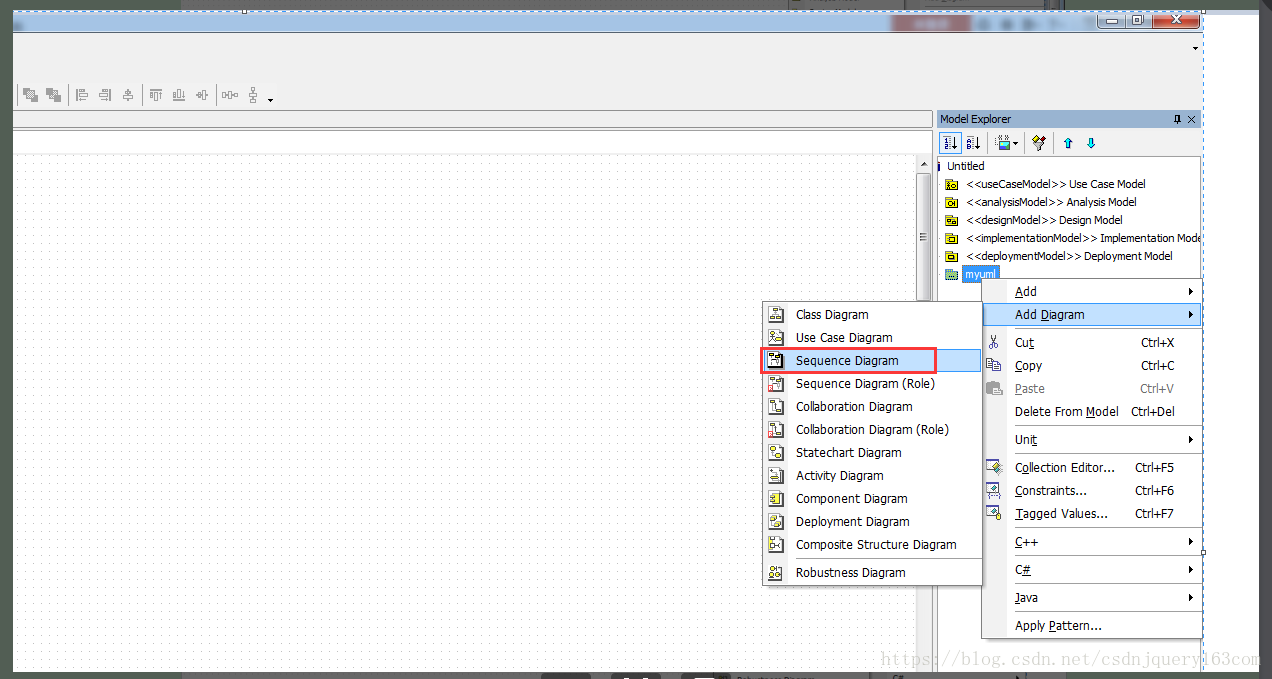

第二步：选中myuml，创建Sequence Diagram，命名为umltest

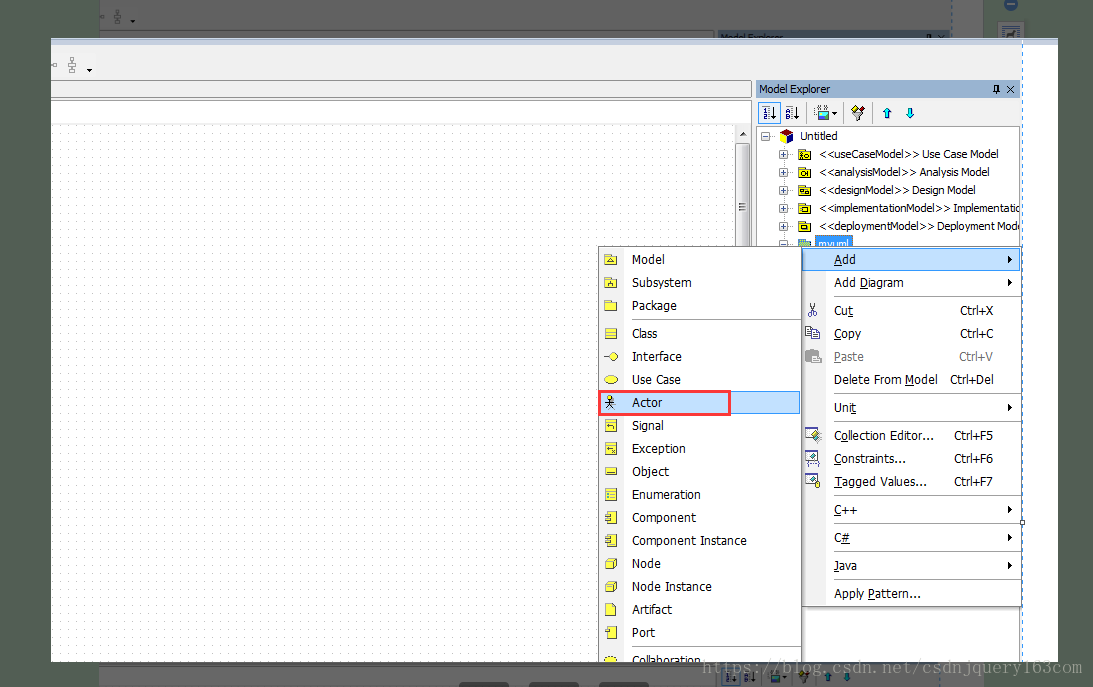

第三步：选中myuml，创建人物，命名为“收费员”

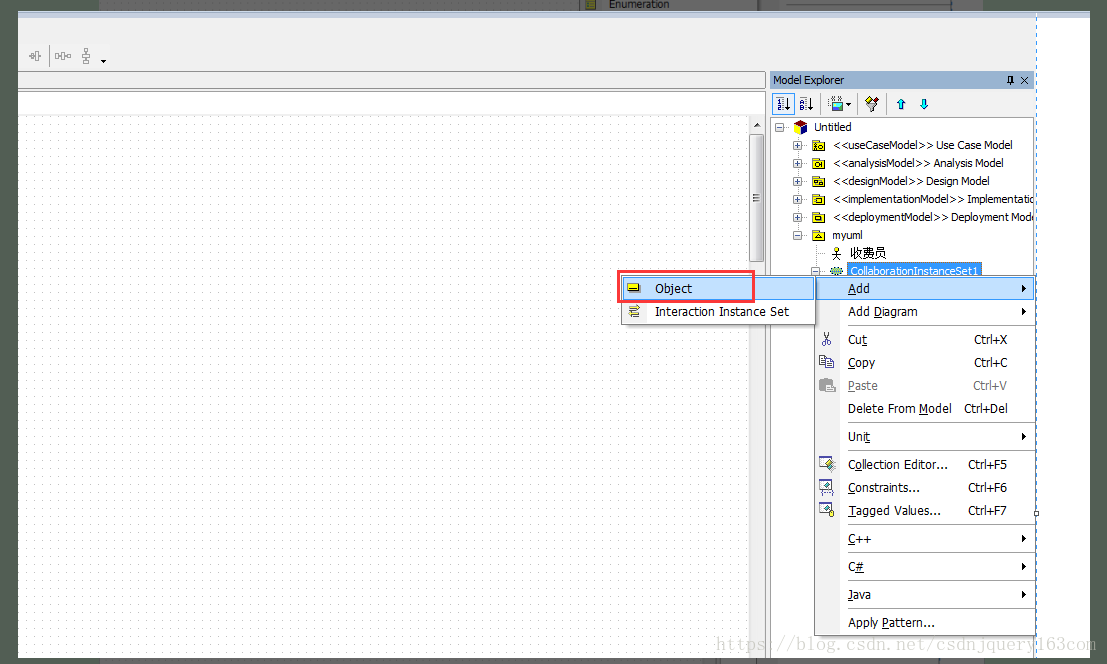

第四步：选中CollaborationInstanceSet1，创建参与方，命名为“微信客户端”

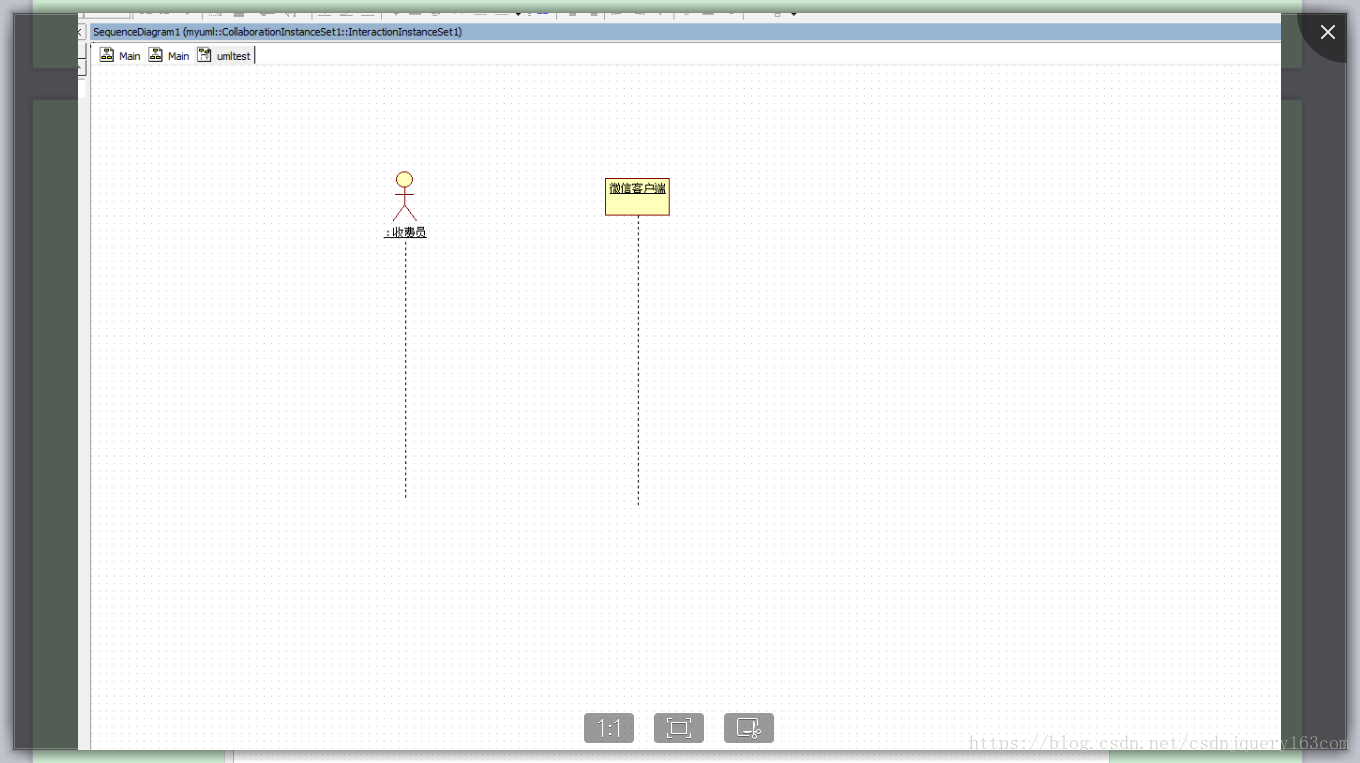

第五步：将收费员、微信客户端拖入到中央显示区域

第六步：为时序图创建一个主区域

选中左边的Frame，在中央区域单击即出现主区域框，调整框的位置和大小，并在Properties面板中给主区域框命名为“微信支付”；

第七步：画实线

选中左边的Stimulus，点击收费员下的虚线作为起始位置，连接到微信客户端，并给描述此操作；

第八步：画虚线

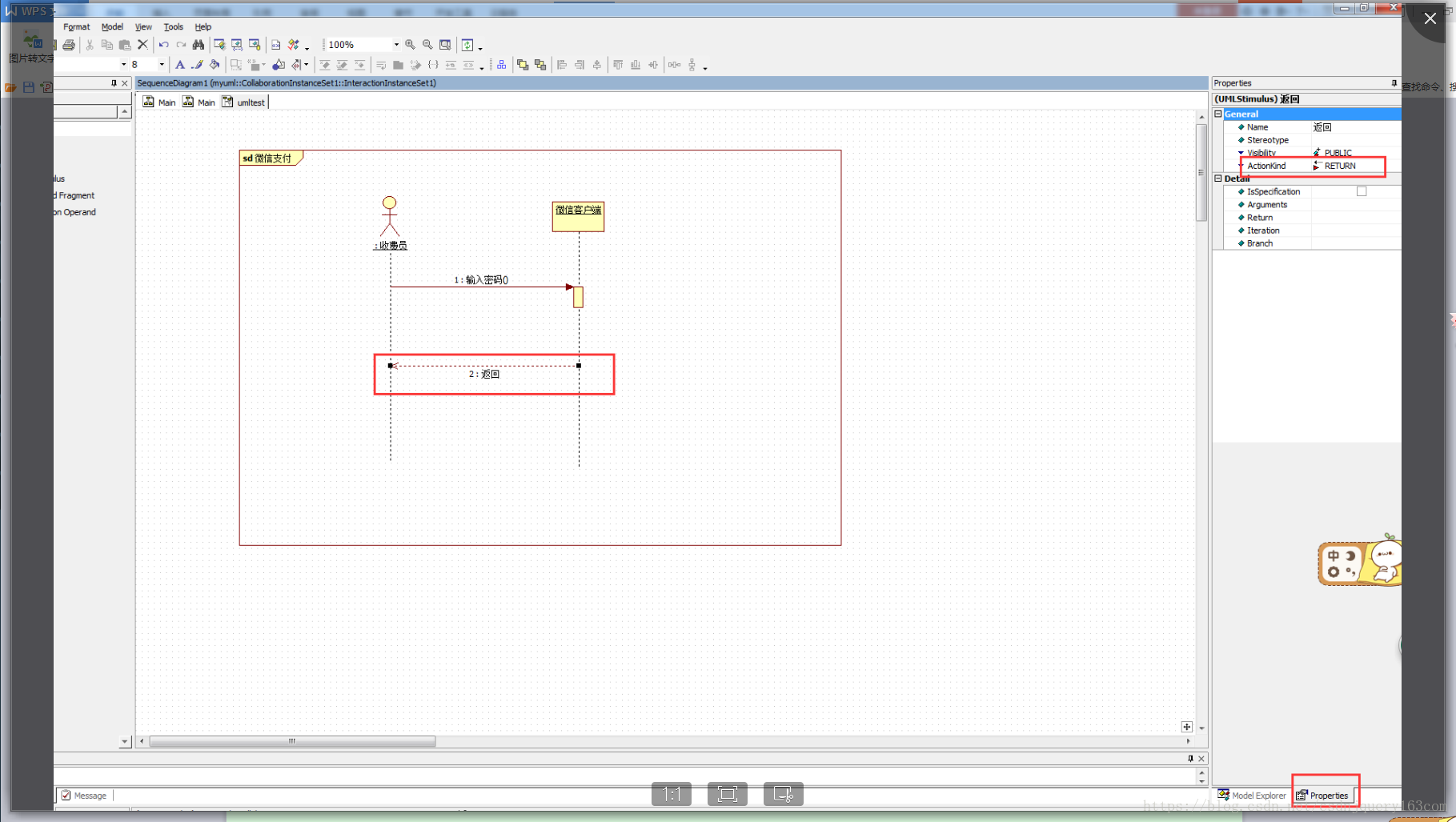

在实线的基础上，选中实线，打开Properties面板，将ActionKind属性值改为“RETURN”;

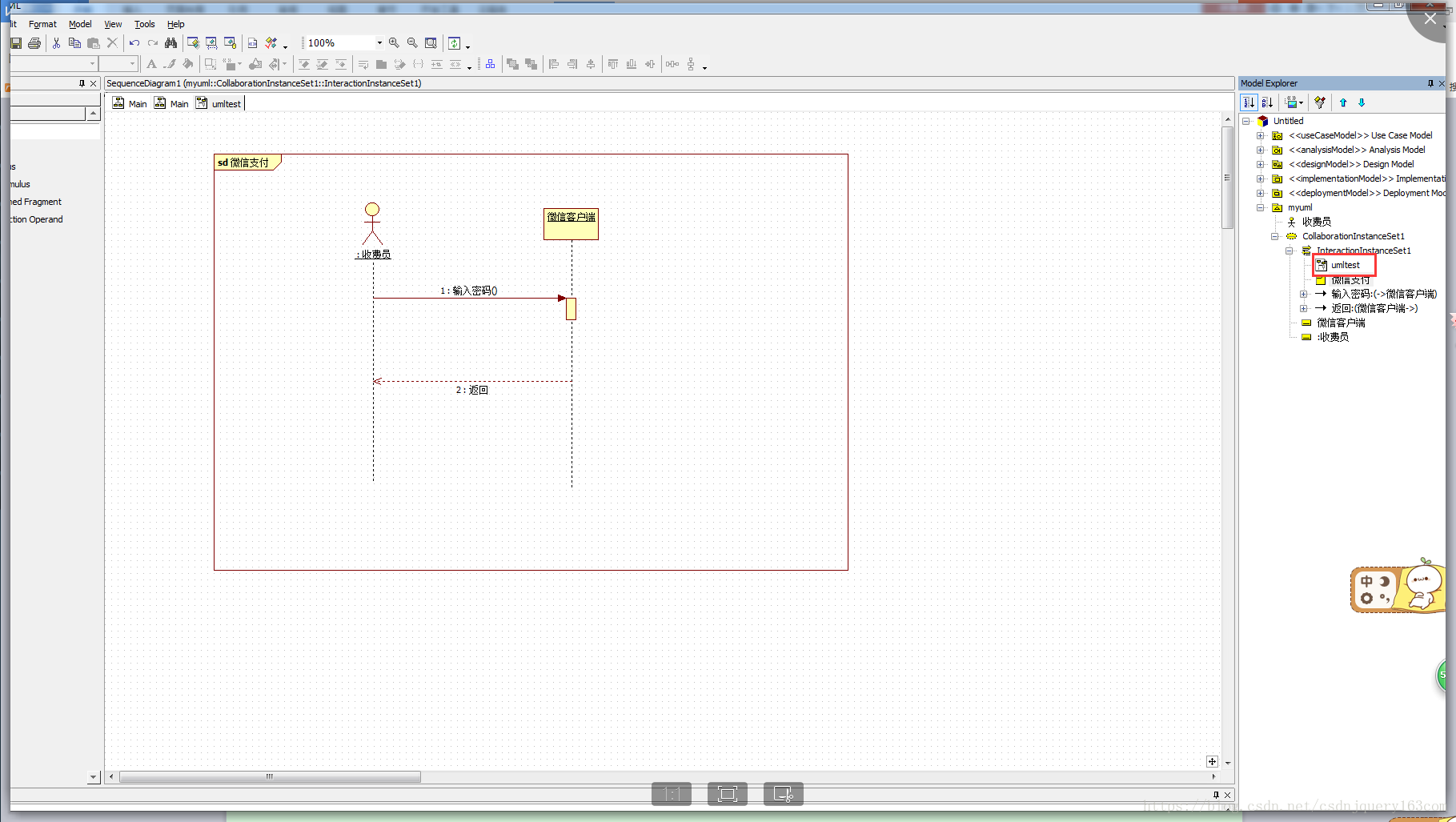

第九步：如果时序图被关闭了，怎么打开，双击umltest打开

---
