我们如何用设计矩阵减少装配干涉

一、不是所有干涉问题，都该等到装配时才发现

2024 年秋天，我参与评审一个自动化包装设备的方案。机械主管把整套 3D 图纸投到屏幕上，旋转、剖切、爆炸视图都做得很漂亮。但问到一句话，会议室安静了五秒钟，

“底座回转支承的螺栓孔，和减速机法兰的密封圈槽，你们的避空间隙是多少？”

设计工程师翻了翻 BOM，说：“SolidWorks 没报干涉。”

三个月后，这台设备在客户现场跑合阶段卡住了。减速机法兰漏油，原因是密封圈槽与螺栓头在装配后发生了 0.15mm 的过盈挤压，软件确实没报干涉，因为静态装配体里，密封圈被简化成了理想圆环，根本不在干涉检查范围内。

这个场景让我彻底想明白一件事：干涉检查软件能帮你发现“错在哪里”，但它没法告诉你“一开始该怎么做才对”。 而大多数团队，恰恰把两者当成了一回事。

后来我们在团队内部开始推行一套方法，设计矩阵。不是数学里那个矩阵，而是一种结构化的装配干涉预判工具。这篇文章，就是这三年多实践下来，我的完整复盘。

二、先给“设计矩阵”一个工程定义

在正式展开之前，我必须先把这个概念说清楚，因为你大概率在教科书里找不到它。

在本文语境下，“设计矩阵”是一张 2D 结构化评估表：纵轴是“零件 A 的关键几何特征”，横轴是“零件 B 的关键几何特征”，矩阵交叉单元格里填写的是“该特征对发生装配干涉的风险等级”以及对应的“预防策略”。

它不是 QFD（质量功能展开）里的质量屋，虽然形式上很像。QFD 解决的是“客户需求如何转化为设计参数”，而设计矩阵只聚焦一个核心问题：两个零件的空间关系，在生产装配、运动过程中会不会冲突。

这张矩阵在设计方案冻结之前完成。它不替代 3D 软件，而是帮你决定，在打开 SolidWorks 之前，哪些约束条件必须先想清楚。

1. 设计矩阵与干涉检查的本质区别

很多工程师会把“干涉检查”和“干涉预判”混为一谈。两者的差异，我用一个表格说明白：

读到这里你应该清楚了：设计矩阵不是帮你“检查”的，它是帮你“提问”的。 而一个好的问题，往往比十个答案更有价值。

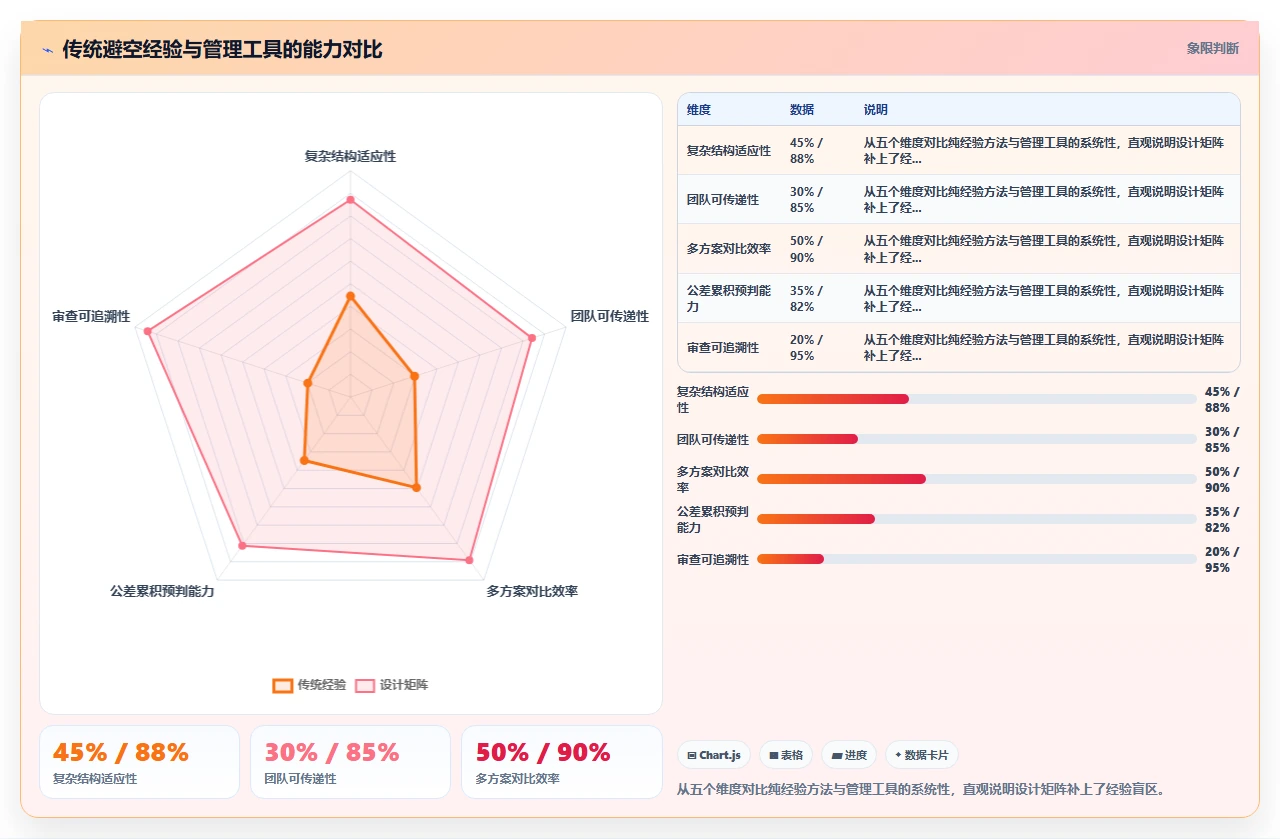

三、为什么传统的“避空设计经验”靠不住了

在我刚入行那几年，解决装配干涉主要靠三样东西：老工程师的口诀、避空手册里的间隙表、以及“宁大勿小”的保守心理。

比如，两个板件之间留 0.5mm 避空、线束过孔直径放 1.2 倍、旋转部件要有 2mm 以上的安全距离。这些经验有没有用？有用，但只在特定条件下有用。

2019 年我参与一个医疗检测设备的研发，设备内部空间极度紧凑，多个功能模块叠放。按传统避空规范，很多模块根本塞不进去；强行缩小间隙，又担心生产一致性跟不上。最后我们发现：问题不在间隙本身，而在于我们没有区分“哪些间隙是刚性的、哪些是柔性的、哪些是公差驱动的”。

传统经验的局限，我总结下来有三个：

1. 经验是孤立的，没有关联关系。 一个老工程师知道电机安装座要留 3mm 避空，但没人告诉他，如果电机换了一个品牌、底座增设了减震垫圈，这个 3mm 还够不够。
2. 经验只覆盖已知场景。 当新产品结构比以往复杂 30%，过往的经验库直接失效。
3. 经验难以传递。 一个项目踩完的坑，换一个团队几乎一定还会再踩一次。

所以，依赖纯经验的避空设计，本质是在用“确定性”来管理“不确定性”，一旦不确定性超出阈值，系统就崩塌。而设计矩阵要做的，恰恰是把不确定性显性化，然后逐项评估。

四、设计矩阵的核心逻辑：把空间冲突拆解成可评价的“特征对”

这一节是整篇文章的骨架，我会尽量用最直白的语言讲清楚。

装配干涉的出现，表面看是零件碰零件，本质是两个零件的某个几何特征在空间中占用了重叠区域。那么反推回去，如果我能把所有“可能发生空间占用冲突”的特征对都找出来，并且提前评估每一个特征对的碰撞风险，理论上就可以在设计阶段杜绝 80%-90% 的干涉问题。

设计矩阵正是把这个逻辑固化成了一套工作流程。

1. 第一步：提取关键装配特征

注意，这一步最忌讳的是“把什么都列上去”。如果一个零件有 50 个特征，但会在装配中产生干涉风险的，通常不超过 10 个。你需要的是围绕装配接口和运动包络来提取。

以旋转机构为例，我的提取规则是：

• 连接类特征：螺栓/螺钉安装面及头部空间、定位销孔、键槽、卡簧槽、密封沟槽；
• 定位类特征：止口配合面、轴肩、轴承安装台阶；
• 运动类特征：旋转件最大外径包络、往复运动极限位置、线缆/管路弯曲半径路径；
• 变形类特征：受力后弹性变形区域、热膨胀方向。

把这些特征列在两个基体零件的清单里，一个零件一行。这是填矩阵前的准备工作。

2. 第二步：构建碰撞风险交叉矩阵

接下来把零件 A 的特征作为纵轴，零件 B 的特征作为横轴，形成一个二维表格。交叉单元格用于填写“风险等级”与“防护策略”。

风险等级我建议用三级：

• 高（H）：两个特征在装配或运动中，存在明显的空间竞争关系，必须通过结构避让解决；
• 中（M）：两者空间接近，在公差或变形累积下可能发生触碰，需要通过间隙分析与公差控制来规避；
• 低（L）：正常条件下不会发生干涉，但仍需在设计评审中过一次确认；
• 无（-）：两个特征在空间上无关，无需关注。

有同行问过：“这样填下去，一个 20 个特征的零件矩阵不就 200 格了？会不会太累？” 我的实际体会是，真正需要你填写高、中风险等级的，不超过格子总数的 10%。 你不需要把整张表填满，你只需要在“有碰撞嫌疑”的交叉点用力。

3. 第三步：对每个中高风险单元制订防干涉策略

这是把“提问题”转化为“做决策”的关键一步。对于标记为 H 和 M 的特征对，要求工程师在设计方案冻结之前，给出明确的设计对策。策略类型可以是：

• 空间避让：如增加避空凹槽、改变特征位置、调整安装方向；
• 公差控制：收紧关键尺寸的公差带，必要时标注装配后加工要求；
• 顺序优化：调整装配顺序以改变碰撞窗口（典型如先安装密封件再紧固螺栓）；
• 材料/结构让步：替换为弹性材料或柔性连接，如选用波形弹簧替代刚性垫片。

这些策略写进矩阵后，矩阵就从一个“检查表”升级成了一个“决策记录表”，它能回答任何一个人：在这个位置，我们为什么选择了这样的结构。

五、实战拆解：一个回转机构的设计矩阵怎么填

我用一个真实的项目场景来还原整个过程。2018 年我们设计一台用于锂电卷绕工序的自动化设备，其中有一个高精度的回转工作台机构。关键零件包括：

• 零件 A：回转座（含轴承安装孔、定位止口、六个 M8 均布螺栓孔）
• 零件 B：减速机法兰（含密封圈槽、定位台阶、六个通孔）
• 零件 C：线缆拖链支架（安装在回转座上，与法兰侧面存在路径交叉）

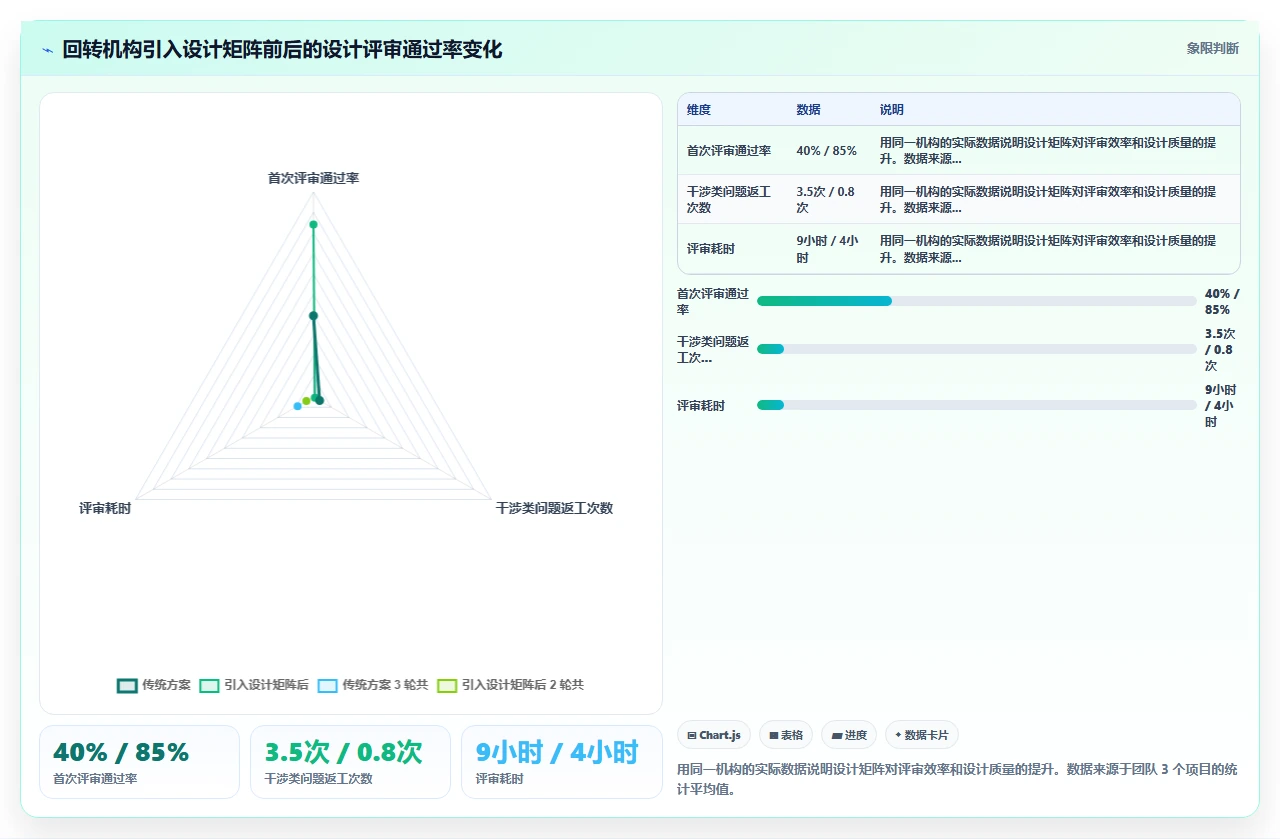

这个机构在首个方案中被退回评审两次，原因都是“减速机法兰细节与线缆路径有干扰嫌疑，需要进一步分析”。后来我们直接把设计矩阵引入评审流程，填完的结果让所有评审委员在 20 分钟内完成了确认。

1. 特征提取清单

回转座（零件 A）关键特征：

• A1：φ120H7 轴承安装孔
• A2：φ160 定位止口
• A3：六处 M8 螺栓安装面（均布在 φ140 圆周上）
• A4：线缆支架固定螺孔（2×M6）
• A5：端面跳动基准面

减速机法兰（零件 B）关键特征：

• B1：φ100 密封圈槽（深度 2.5mm）
• B2：φ120g6 定位台阶
• B3：六处 φ9 通孔（与 A3 对应）
• B4：法兰外缘最大外径 φ175

线缆拖链支架（零件 C）关键特征：

• C1：拖链弯曲半径路径（R80）
• C2：支架固定面
• C3：线缆出口位置

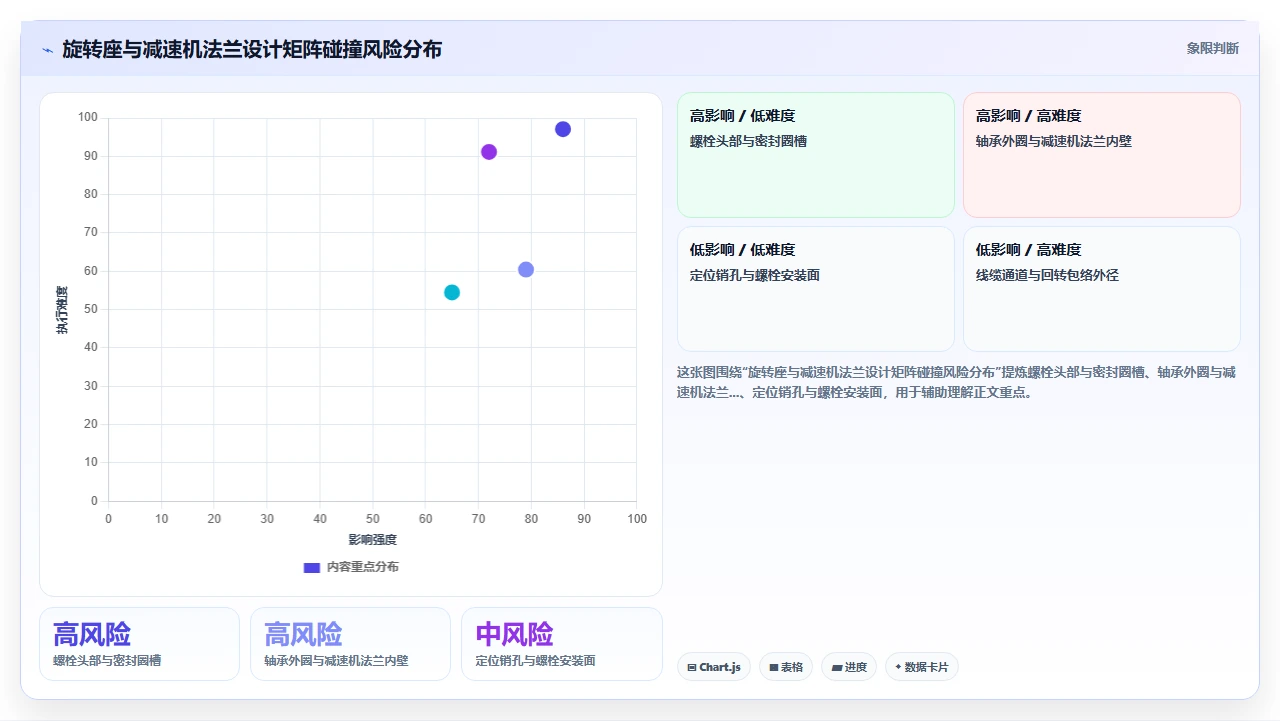

2. 碰撞风险评估（部分核心单元）

3. 防干涉策略落地

针对上表中的高、中风险单元，我们分别制定了设计对策：

• A3 vs B1（H）：将螺栓安装面下沉 8mm，使螺栓头端面低于密封圈槽底面 1mm，同时图纸中明确标注“密封圈安装后螺栓头不得凸出”。
• A1 vs B2（H）：选择 H7/g6 间隙配合，最大间隙控制在 0.05mm 以内，并在技术要求中追加“装配后需检测径向跳动”。
• A4 vs B4（M）：线缆支架固定面内移 6mm，法兰外缘增加 2mm 倒角，确保径向间隙不小于 8mm。
• C1 vs B4（M）：拖链安装位置沿周向旋转 15°，弯曲半径路径完全避开法兰外缘。

这些对策填入矩阵后，任何一位结构工程师拿到图纸，都能立刻理解这些设计取舍背后的原因。 新同事入职后看这套矩阵，比看三个月的图纸反馈还管用。

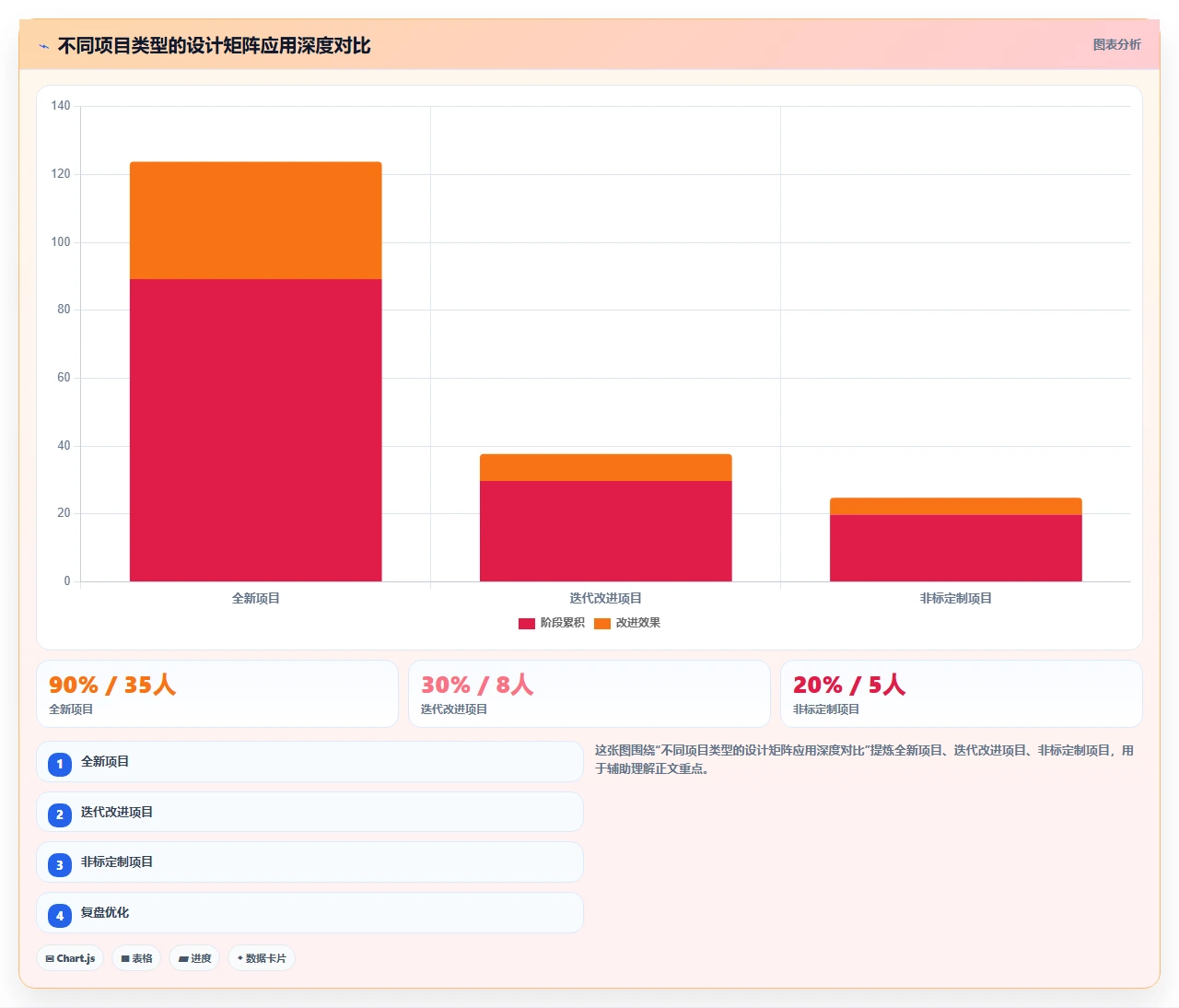

六、设计矩阵的三种应用场景和取舍判断

在团队里推行设计矩阵三年多，我发现不是所有项目都值得从头到尾填完全部矩阵。不同类型的项目，应用深度和侧重点完全不同。

1. 全新开发项目：做全矩阵

当你面对的是一个从零开始的全新产品结构，没有历史项目可以参考，我的建议是老老实实做全矩阵。 所谓“全矩阵”，就是把所有涉及装配接口的零件两两之间都做一次特征碰撞评估。

这听起来工作量很大，但实操中有技巧。我们通常会先做一个“零件装配关系图”，确定哪些零件之间存在物理装配关系，没有装配关系的零件不建矩阵。这样可以把需要评估的矩阵数量控制在 10-20 个以内。

比如一个包含 30 个零件的设备模块，实际有装配关系的零件对大概 40 组左右，其中核心精密配合的约 15 组。全矩阵做完需要 3-5 个工作日，但在后续设计过程中节省的返工时间远不止这个数。

2. 迭代改进项目：做增量矩阵

如果是基于老机型的局部改进，比如更换一个电机型号、增加一个传感器支架，我推荐只做增量矩阵，把新增或变更的零件与周边关联零件之间的装配关系单独评估。

2022 年我们有一个客户提出在原有机型上加装在线视觉检测模块。新增的相机支架涉及与原有防护罩、导轨滑块、线缆槽三个零件的空间关系。我们只填了一张 3×3 的增量矩阵，半个小时就锁定了所有风险点。

这种情况下做全矩阵反而是浪费，既浪费时间，又容易让团队陷入“为了填表而填表”的形式主义。

3. 非标定制项目：做碰撞热点矩阵

非标设备的开发周期通常很短，客户要求在已有平台上做定制化改造。这种场景里，做“碰撞热点矩阵”是性价比最高的做法。 也就是说，只针对历史上频繁出干涉问题的区域进行评估。

怎么判断哪些是“热点”？依赖团队的技术积累和问题库。我个人维护了一个“装配干涉历史问题清单”，统计了过去三年里每个机型出现过装配干涉的部位和原因。非标项目启动时，优先把这些热点部位的特征对填入矩阵，历史问题没有覆盖到的新增结构再做补充评估。

这套方法在 PingCode 这类工具中可以被很好地结构化管理。把每个项目的设计矩阵、干涉问题库、解决方案库沉淀为团队知识资产，而不是藏在某个老员工的硬盘里。对于 100 人以上的研发组织，这种沉淀的边际收益非常大，新人上手时间可以从 6 周压缩到 2 周，因为所有的历史决策都有据可查。

七、施工图中的“矩阵化标注”：把纸上工具变成车间语言

设计矩阵如果没有落到工程图上，就还是一份停在桌面上的评审文档。而真正让设计矩阵发挥作用的，是把它“翻译”成图纸上所有相关方都能看懂的语言。

我们在几个重点项目里推行了一套做法，凡是设计矩阵中标记为“高（H）”的特征对，对应的工程图必须有明确的防干涉标注。 具体来说：

• 配合公差带不再只写一个数字，而是附带标注“该尺寸与零件 XX 的 YY 特征配合，间隙须保证 ≥0.5mm”；
• 装配图技术要求中新增一条：“装配后需检查 XX 部位与 YY 部位的干涉情况，检查方法为塞尺/蓝丹/通止规（根据实际情况选择）”；
• 关键部位的剖面视图放大比例单独出图，标注避空区域的范围和深度。

这种做法的直接效果是：装配钳工拿到图纸就知道哪里需要重点关注，而不是装完了才发现拧不上螺丝。 我亲眼见过一个经验丰富的装配班长，在看到加了矩阵标注的图纸后说了一句：“你们设计终于开始给我们写装配说明书了。”，这句话，比任何评审分数都有分量。

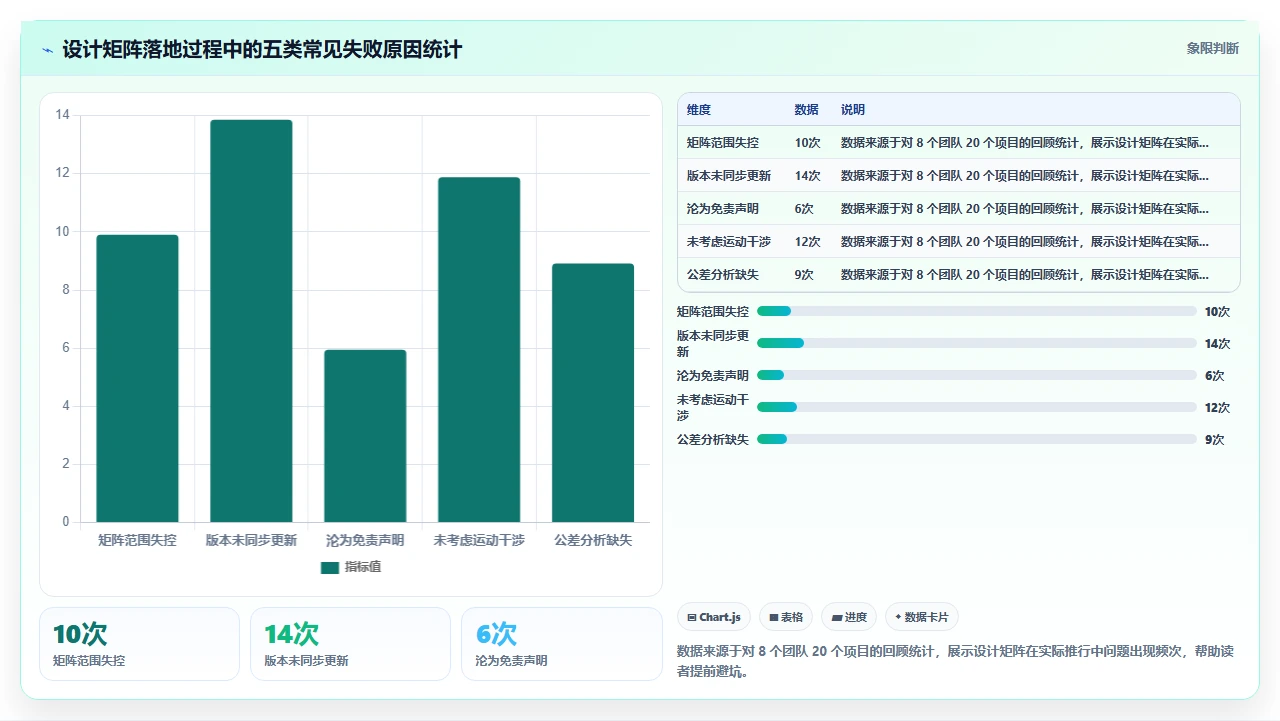

八、推行设计矩阵时，最容易踩的五个坑

任何新工具在团队中推行，都不会一帆风顺。以下是我和同行交流下来，大家普遍遇到的五个坑，有的我自己踩过，有的在别人的复盘里看到过。

1. 矩阵范围过大，变成废纸

典型表现： 一个零件上列出 30 个特征，所有特征全部两两交叉评估，结果表格 900 格，填完的人不愿再看第二遍，看的人直接跳过。

解决方案： 只填有装配关系、有空间接触可能的特征对。其他格子直接打“-”跳过。一张优秀的设计矩阵，高、中风险的格子加在一起，通常不超过 15 个。 如果超过 30 个，说明你对“关键特征”的定义还需要收窄。

2. 矩阵填完就忘了更新

典型表现： 设计方案在评审后改了结构，但矩阵没有跟着更新。三个月后回头看，矩阵和图纸已经对不上。

解决方案： 把矩阵的版本号和 3D 模型的版本号绑定，每一次结构变更发布时，矩阵必须同步升版。在 PDM/PLM 系统中，矩阵可以作为设计文档的一部分进行受控管理。如果团队规模超过 50 人，建议把这一点写进设计流程规范里。

3. 把矩阵当成了“背锅免责声明”

典型表现： 矩阵填得很漂亮，所有风险都标注为“已处理”，但实际上处理措施不靠谱。等出了问题，责任人拿出矩阵说：“看，我在矩阵里已经写了。”，这是最危险的一种用法。

解决方案：
评审不能只看矩阵填没填，必须抽查对策的有效性。 特别是“高”风险特征对的对策，需要独立验证或者在方案评审时有至少一位资深工程师确认。

4. 忽略运动包络和变形

典型表现： 矩阵只覆盖了静态装配状态的特征对，没有考虑机构运动过程中的动态干涉。

解决方案： 在特征提取阶段，就把“运动类特征”（最大包络外径、极限位置、弯曲半径路径）作为单独的一类列入。矩阵纵轴和横轴里，至少有一个是运动包络特征。如果机构有多个自由度，逐轴分析。

5. 矩阵和公差分析脱节

典型表现： 矩阵判定某特征对风险等级为“中”，但由于没有跟进公差累积计算，最终在批量生产中还是出现了一定比例的干涉。

解决方案： 对于所有标记“中（M）”的风险单元，如果判断依据是“在公差控制下可接受”，必须配套一张简明的公差分析计算单。不需要做六西格玛级别的复杂统计，但至少要给出极限状态下的间隙范围。

九、组织层面的考量：什么样的团队更适合推行设计矩阵

并不是所有团队都需要、都能用好设计矩阵。根据我的观察，设计矩阵发挥最大价值的环境，通常具备以下特征：

• 团队规模在 30 人以上，有多个并行的设计项目： 这样的团队中，设计决策的传递损耗巨大，矩阵作为结构化沟通工具的效果最明显；
• 产品结构复杂度较高，装配层级 ≥3 级： 当零件数量超过 200 个时，纯靠大脑记忆装配关系的可靠性直线下降；
• 产品对可靠性和一致性有严格要求： 比如医疗器械、新能源装备、半导体设备等，一次装配干涉的代价往往远超一张矩阵的时间投入；
• 团队有基本的流程规范意识： 如果一家企业的图纸版本号都管不清楚，直接上设计矩阵，大概率会变成混乱的放大器。

反过来，如果你的团队只有 5 个人，做一个非标工装，从方案到交付只需要两周，那设计矩阵可能不是最优选择。这种情况下，一个手绘的爆炸视图标注加上简单的口头评审，效率更高。工具永远为场景服务，不是反过来的。

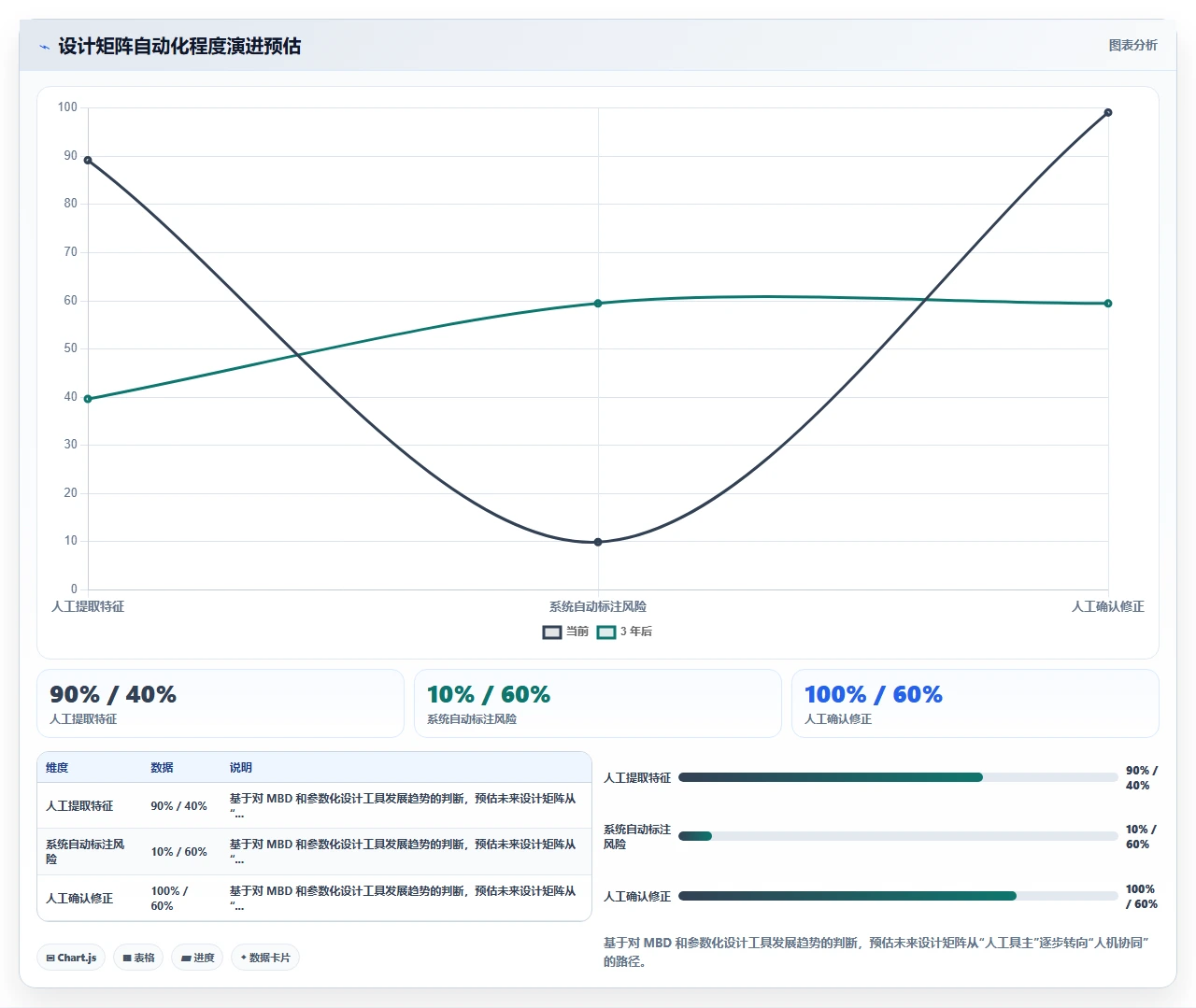

十、未来展望：从人工矩阵到参数化预判

设计矩阵现在的形态还是“手工作业”，工程师靠经验提取特征、判断风险、填入表格。但我相信，这个流程在未来 3-5 年内会逐渐被工具自动化。

现在已经有 MBD（基于模型的定义）技术可以把 GD&T 信息直接附加到 3D 模型上。当这些数据和装配约束关系、运动仿真数据联动之后，系统应该能够自动生成一份初步的碰撞风险矩阵，工程师只需要对系统的判断结果做确认和修正。

这个方向我们在内部已经开始做一些尝试。利用参数化设计软件的自定义规则检查功能，针对特定类型机构的干涉风险进行自动标注。目前能做到的准确率大概在 70% 左右，还需要人工校核，但已经能把矩阵填写的工作量砍掉一半。

真正难的不是技术实现，而是判断逻辑的标准化，什么情况下算“高风险”，什么情况下算“可接受风险”，这个标准需要大量工程数据的积累和行业共识的形成。而这也恰是我写下这篇文章的初衷：让更多团队参与到“装配干涉的结构化预判”这个议题里来，一起把行业经验变成可量化、可传递的知识。

结语

回到开头那个密封圈槽的故事。那位设计工程师后来找我聊过一次，他说：“其实密封圈那个问题，我画图的时候就隐隐觉得有点悬，但 SolidWorks 没报，我就当它没问题了。”

这句话点出了最核心的问题，工具给你提供了一个“安全”的错觉，而设计矩阵恰恰是要打破这个错觉。 它强迫你在方案阶段就盯着那些模糊的空间关系，一个一个过，一个一个确认。

设计矩阵不是什么新理论，它只是一种把“隐隐觉得有点悬”变成“明确判定可接受或不可接受”的方法。你把它练熟了，就会发现，装配干涉这件事，绝大多数情况下不是“意外”，而是“忽略”。

下一步行动建议：

1. 从你手上正在做的一个项目里，选一个装配关系最复杂的模块，尝试画出它的零件装配关系图；
2. 挑出一组核心零件对，提取关键特征，填第一张设计矩阵，不求全，哪怕只覆盖 5 个高风险的交叉单元；
3. 在下一次方案评审会上，把这张矩阵投到屏幕上，让团队看着它讨论十分钟，感受一下和以往评审方式的差别。

如果你在实践过程中有新的发现、踩了新的坑，欢迎把你的矩阵（脱敏后）发出来讨论。这个行业最缺的，不是更快的软件，而是能够被复用的工程判断。
