掌握项目管理AON图：5步轻松绘制关键路径，提升项目效率

很多项目延期，并不是因为团队“做得慢”，而是因为一开始就把任务之间的依赖关系画错了。以一个活动页面上线项目为例，设计、内容准备本来可以并行，却常被排成串行；测试又没有等开发和内容录入全部完成，最终得到的计划看起来完整，实际却无法执行。AON图的真正价值，不是画出几个方框，而是找出哪些工作一旦延误，就会直接推迟项目交付。本文用一份可复算的任务清单，按5步完成AON网络图绘制、正推与逆推计算，并进一步说明如何把关键路径用于项目决策。

一、先记住核心结论：AON图不是流程图，而是可计算的依赖模型

1. AON图解决的不是“任务怎么排”，而是“任务为什么必须这样排”

AON是Activity-on-Node的缩写，通常译为“活动在节点上”。在这种表达方式中，每个方框代表一项活动，方框之间的箭头代表先后依赖关系，工期写在活动节点中。它与普通流程图最大的区别在于：AON图不仅展示流程，还要支持项目工期、时间裕量和关键路径的计算。

如果只把任务按照出现顺序连起来，得到的可能是一张漂亮但没有管理价值的图。真正需要回答的是：某项任务是否必须等待另一项任务完成？两个任务能否并行？一个任务是否必须同时等待两个前置任务？这些逻辑关系，才是AON图的核心输入。

我的判断标准很简单：如果一张网络图无法帮助项目经理回答“今天延误哪项任务最危险”，它就还没有完成从流程图到项目管理工具的转换。

2. 关键路径决定项目最短完工时间

关键路径是从项目开始到项目结束、持续时间最长的一条活动路径。在常见的关键路径法计算中，关键路径上的活动总时差为0。所谓总时差，是指一项活动在不影响项目最终完工时间的前提下，最多可以延迟多久。

这里有一个容易被忽视的细节：关键路径不是“最重要岗位组成的路径”，也不是“工期最长的单个任务”。它是由依赖关系和工期共同计算出来的结果。一个工期只有1天的测试活动，也可能位于关键路径上；一个工期很长的研究活动，如果有足够缓冲，也可能不是关键活动。

3. 先处理数据，再画图，准确率通常更高

实际绘图时，我不会一上来就拖动方框。更可靠的顺序是先建立“活动，工期，前置活动”三列表，再检查是否存在循环依赖、遗漏前置条件或错误的并行关系。原因很现实：图形编辑器只能帮助你画出输入内容，不能替你判断输入逻辑是否正确。

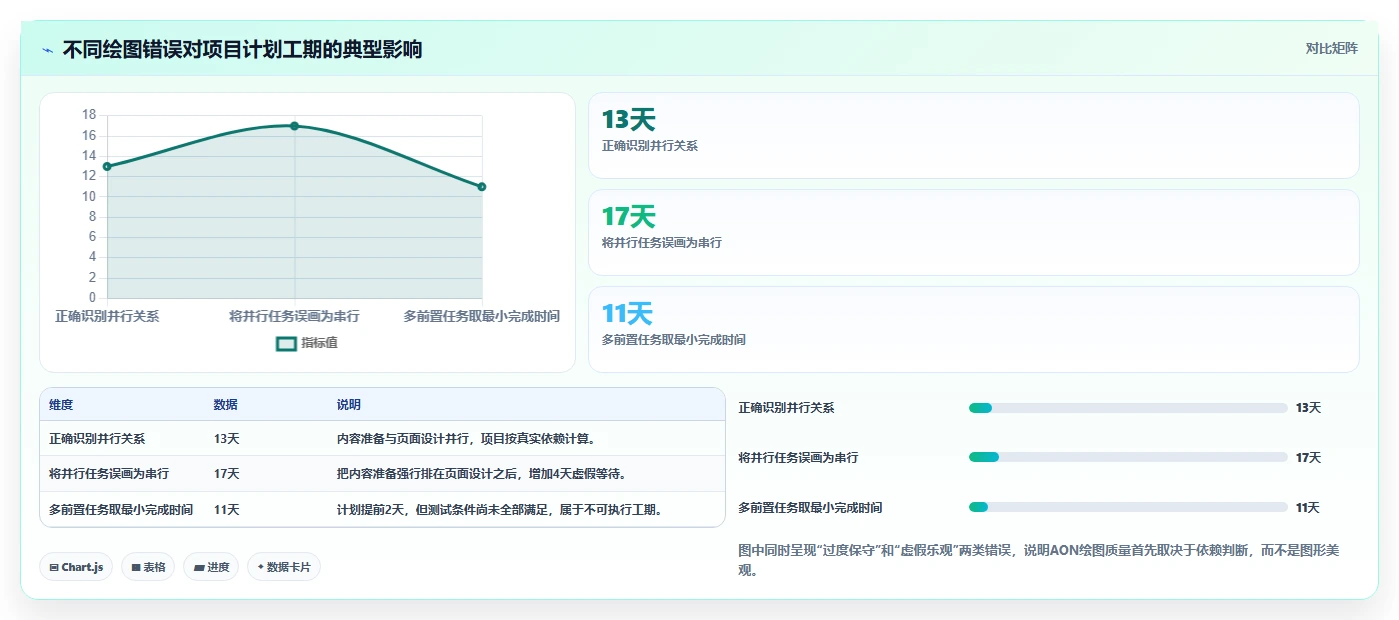

二、为什么很多AON图一开始就画错：真实场景中的三个判断陷阱

1. 把“工作顺序”误认为“依赖关系”

团队开会时常会按照会议议程说：“先做需求，再做设计，再做开发，最后测试。”这句话描述的是一种常见执行顺序，却没有说明哪些工作实际上可以并行。内容准备可能从需求确认后就开始，不必等待页面设计；测试也可能分为接口测试、视觉测试和上线检查，而不是所有测试都必须等到最后一天。

如果项目经理把所有任务都按串行方式连接，项目总工期会被人为拉长。反过来，如果把存在硬性依赖的任务错误地并行，计划就会产生无法执行的“虚假提前量”。因此，画图前要问的不是“团队平时先做什么”，而是“后项活动在什么条件满足后才具备开始资格”。

2. 把多个前置任务画成“任选其一”

当一个活动有两个前置任务时，箭头关系通常表示该活动需要等待两个前置任务都完成。例如联调测试既需要页面开发完成，也需要内容录入完成。此时不能因为开发先完成，就让测试提前开始；内容数据未准备好，测试结果仍然不完整。

在时间计算中，多个前置活动的规则是：后续活动的最早开始时间，取所有前置活动最早完成时间中的最大值。这条规则是初学者最常出错的地方。取最小值会让项目计划看起来更快，但会直接违背“等待全部前置条件”的逻辑。

3. 把关键路径理解为“最忙的团队”

关键路径只回答进度问题，不直接等同于资源负荷、成本压力或业务重要性。某个设计团队可能非常忙，但如果设计任务仍有2天总时差，它就不一定是当前的关键活动。相反，一项由外部供应商完成、工期只有1天的验收活动，可能没有任何缓冲，反而更容易成为进度风险。

4. 忽略时间口径，导致结果相差一天

正推计算必须统一时间起点。本文采用“项目开始时点为0”的口径：工期为2天的活动A，其ES为0、EF为2。也可以采用“第1天开始”的教学口径，但必须从头到尾一致。自然日、工作日、节假日和班次日也不能混用，否则图上的数字看似精确，实际却无法对应项目日历。

三、5步绘制AON图：从一张任务表得到可验证的网络图

1. 第一步：把项目拆成可交付的活动

活动拆分不能只看部门名称，也不能把“完成项目”当成一个节点。一个可用的活动应该具有清晰的开始条件、结束条件和责任边界。例如“页面上线”是结果，不适合作为唯一活动；“明确需求”“页面设计”“页面开发”“联调测试”则更容易估算工期和确认完成状态。

拆分粒度要服务于管理，而不是追求节点数量。对于一周以内的小项目，我通常会把活动控制在5至15项之间，先保证依赖关系可讨论。对于大型研发或工程项目，则应在阶段层级绘制总图，再对关键阶段继续分解，避免把数百个活动全部塞进一张图。

2. 第二步：为每项活动补齐工期和前置关系

建议先用表格记录活动，而不是直接在画布上凭记忆添加节点。工期最好写明单位，并注明是估算工期、基准工期还是包含缓冲的计划工期。前置关系则要写具体活动编号，避免使用“等设计完成”“等相关部门确认”这类无法计算的描述。

3. 第三步：先放置没有前置任务的活动

没有前置任务的活动应连接到统一的开始节点，或者直接作为网络图的起点。在示例中，A是唯一的首项活动，因此从开始节点连接到A。若项目有多个可以同时启动的活动，例如市场调研和技术预研都不依赖其他任务，则应从开始节点分别连接它们。

这一步的检查重点是：是否还有活动被遗漏在网络图之外。一个活动如果没有前置任务，可能是项目真正的起点，也可能是任务表遗漏了前置条件。不能因为软件允许你把它放在左侧，就默认它逻辑正确。

4. 第四步：沿着依赖方向连接串行、并行和汇合活动

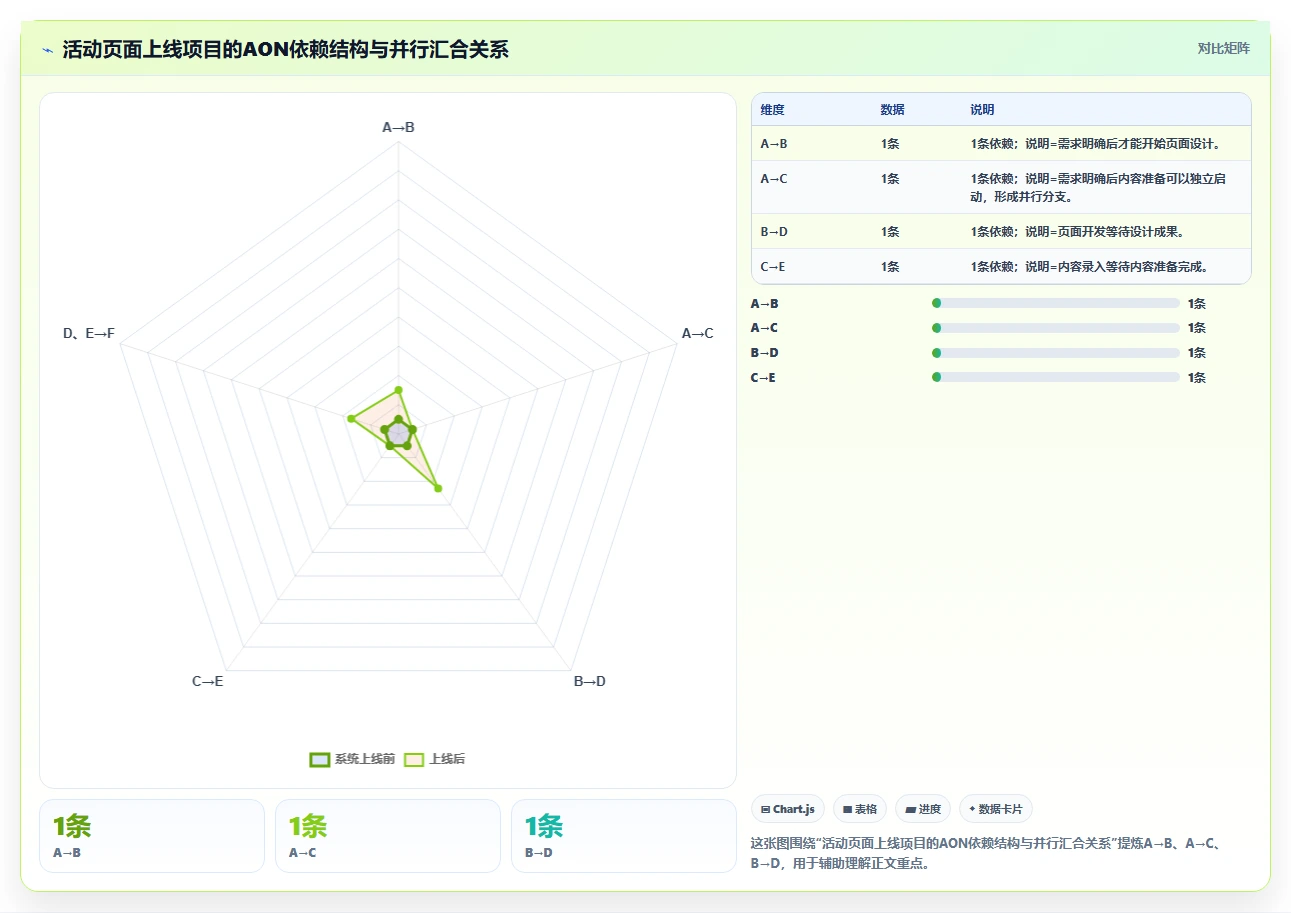

接下来按“左侧先完成、右侧后开始”的方向布置节点。A完成后，B和C都可以开始，因此A后面形成两个分支。B完成后进入D，C完成后进入E。D和E最终汇合到F，F完成后才能进入G。

在AON图中，箭头主要表达逻辑依赖，不代表箭头本身有工期。不要把箭头长度当成等待时间，也不要通过拉长或缩短箭头来表达工期。工期应始终写在活动节点中。

开始 → A（明确需求，2天）
├→ B（页面设计，3天） → D（页面开发，5天） ┐

└→ C（内容准备，4天） → E（内容录入，2天） ┘

↓

F（联调测试，2天） → G（发布上线，1天） → 结束

5. 第五步：补充结束节点并做结构检查

如果项目有多个没有后续任务的活动，可以通过统一结束节点收口。开始节点和结束节点不一定在所有AON绘图规则中都被强制要求，但在教学、汇报和关键路径计算中，它们能减少歧义。

结构检查至少包括五项：是否存在孤立节点，是否存在从开始到结束无法连通的活动，是否出现箭头反向，是否出现循环依赖，是否有一个活动被错误地连接到不具备真实前置关系的任务。完成这些检查后，再进入时间计算阶段。

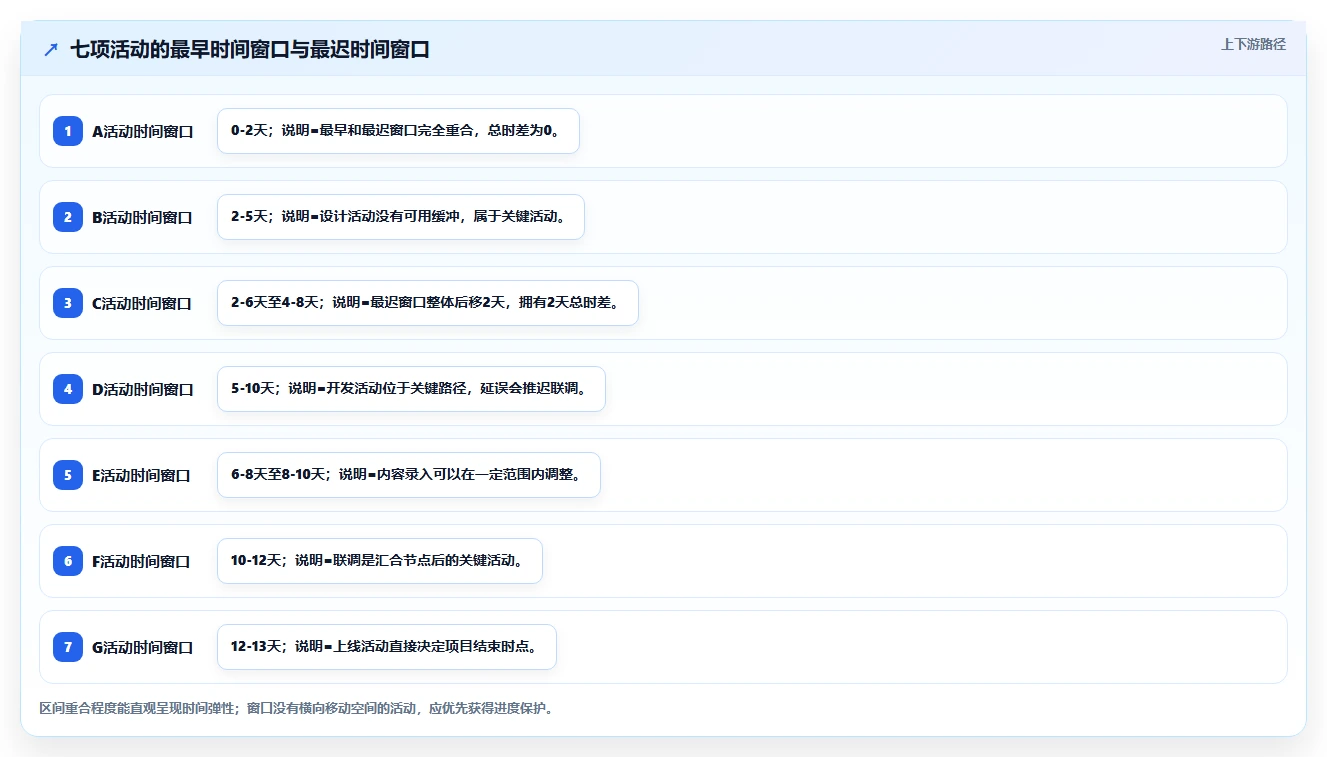

四、用正推、逆推和总时差找出关键路径

1. 正推：先计算每项活动最早什么时候完成

正推从项目开始节点向结束节点进行。以项目开始时点为0为例，A的ES为0，工期为2天，因此EF为2。B和C都依赖A，所以二者的ES都为2；B的EF为5，C的EF为6。

D依赖B，因此D的ES为5，EF为10。E依赖C，因此E的ES为6，EF为8。F同时依赖D和E，它不能在E完成时就开始，也不能在D完成时就开始，而是要等两者都完成，所以F的ES取10，EF为12。最后，G的ES为12，EF为13。

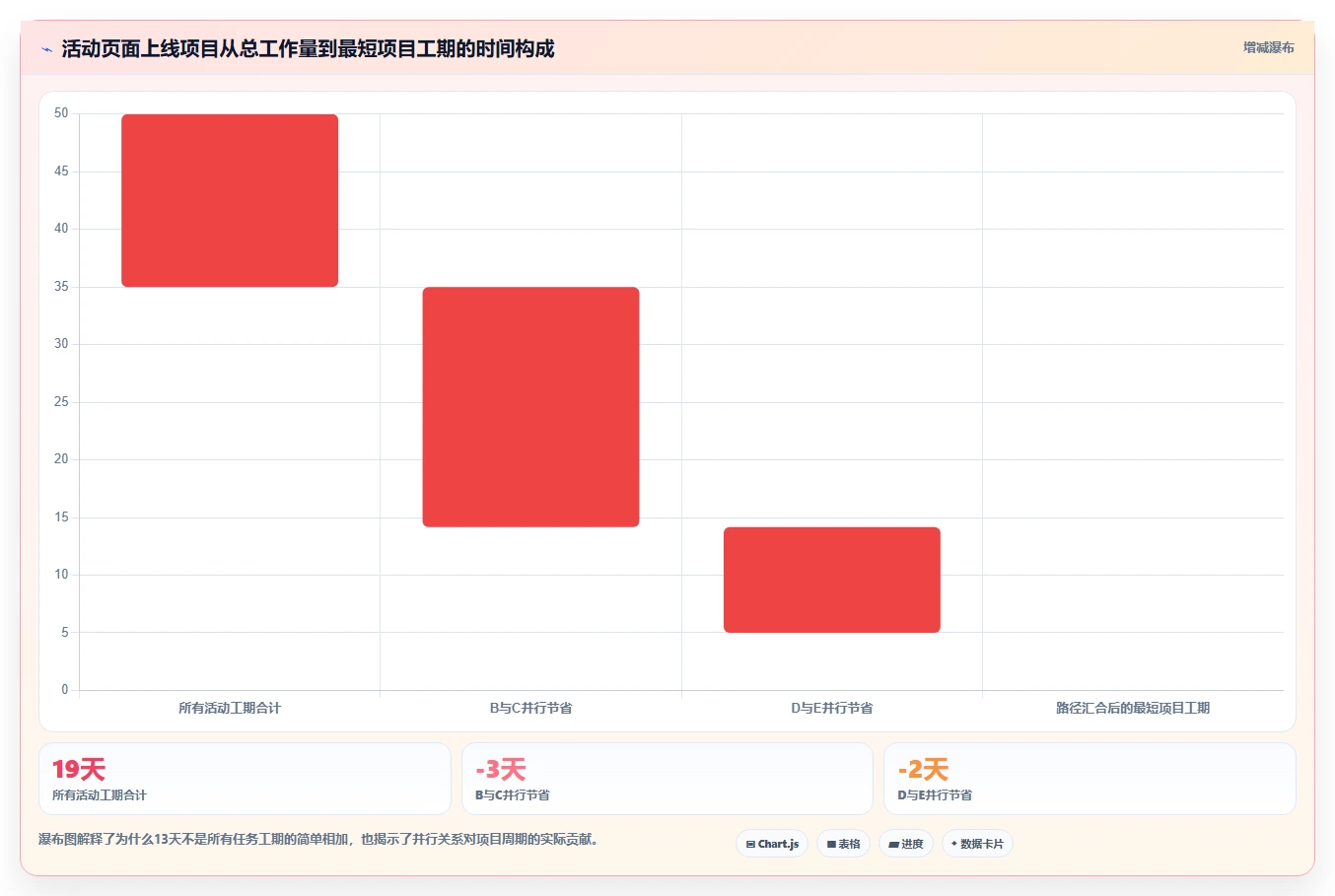

由此得到项目在当前工期和依赖关系下的最短计划工期为13天。注意，这个13天不是所有活动工期之和。所有活动工期相加为19天，其中B与C部分重叠，D与E也部分重叠，正是并行关系压缩了项目总工期。

2. 逆推：从计划完工时间反向计算最迟时间

逆推从项目结束时间13开始。G的LF为13，工期为1天，所以LS为12。F的LF等于G的LS，即12，F的LS为10。D的LF等于F的LS，即10，D的LS为5。

E虽然也连接到F，但它的工期只有2天，因此E的LF为10，LS为8。C的LF等于E的LS，即8，C的LS为4。B的LF为D的LS，即5，B的LS为2。A同时连接到B和C，它的LF应取后续活动LS中的较小值，即min（2，4）=2，A的LS为0。

3. 通过总时差判断哪些活动没有缓冲

总时差的计算公式为：总时差=LS－ES，或者总时差=LF－EF。以C为例，C的ES为2，LS为4，因此总时差为2天。也就是说，只要C的延误不超过2天，并且其他条件不变，项目最终仍有机会在第13天完成。

而A、B、D、F、G的总时差均为0。这些活动从开始到结束形成一条连续路径：A→B→D→F→G。任何一项活动延误1天，都会把项目最早完工时间从13天推迟到14天，除非项目通过压缩工期、增加资源或调整逻辑关系进行补救。

4. 不要把“总时差为0”理解成永远不变

关键路径会随着实际进度、工期调整、资源安排和依赖关系变化而变化。假设C从4天延长为6天，C到E的路径总长度将增加2天，可能与A-B-D路径一样长，项目就可能出现两条并列关键路径。此时只盯住原来的A-B-D-F-G，会漏掉新的进度风险。

因此，关键路径应当被视为动态监控结果，而不是项目启动会上画完就归档的静态图片。对于持续数月甚至数年的项目，我建议至少在里程碑评审、范围变更、关键资源调整和重大延期后重新计算一次。

五、从案例数据看，AON图如何帮助项目经理做取舍

1. 用“路径总工期”而不是“部门忙碌度”安排管理精力

在本案例中，页面设计和内容准备都从第2天开始，但两条路径的结果不同。A-B-D路径耗时10天，A-C-E路径耗时8天。联调测试必须等待两条路径汇合，因此项目总工期由更长的A-B-D路径决定。

这意味着项目经理不应该平均分配关注度。页面开发D虽然只有一个前置任务，却是关键路径上的5天活动；内容准备C工期更长，为4天，但仍有2天时差。若资源有限，我会优先确保开发资源、设计评审和测试环境不阻塞D，而不会因为C看起来耗时较长，就把全部精力投向内容团队。

2. 用总时差安排资源，而不是简单压缩所有任务

当项目要求提前1天上线时，最直接的反应往往是让所有团队加班。但这通常不是最优方案。AON图显示，C和E合计有2天时差，A、B、D、F、G没有时差。项目经理可以先评估是否能够把C的内容准备提前，或者让E与部分测试准备工作重叠，再决定是否压缩关键路径上的活动。

这是一种重要的取舍逻辑：优先消除关键路径上的等待，再考虑增加人力；优先利用已有时差，再考虑全面加班。如果关键活动本身是技术瓶颈，增加人员还可能带来沟通成本，反而使工期变长。

3. 识别“看不见的等待”比识别任务更有价值

很多项目延期并非发生在活动执行期间，而是发生在活动之间。例如设计文件已经完成，但开发排期要等两天；开发已经完成，但测试环境尚未准备；内容已经录入，但发布审批没有明确负责人。AON图可以把这些等待拆成独立活动或明确的依赖关系，让隐性时间成本进入计划。

如果一项等待时间稳定存在，并且会影响关键路径，我会把它显式建模，而不是把它藏在活动工期里。这样做的好处是：当审批人、环境或外部供应商发生变化时，项目团队能够知道延期究竟来自哪一个环节。

4. 当关键路径有多条时，管理难度会明显上升

单一关键路径时，项目经理可以集中管理一条主链；出现两条或更多并列关键路径后，任何一条路径上的延误都可能推动项目结束日期。此时不能只压缩其中一条路径，因为另一条路径仍然会成为新的瓶颈。

我的处理方式是先确认并列路径是否真实存在，再分别标注路径上的资源、外部依赖和风险等级。如果两条路径共享同一个资源，例如同一名架构师同时负责两个关键活动，那么表面上的并行并不成立，网络图还需要加入资源约束。

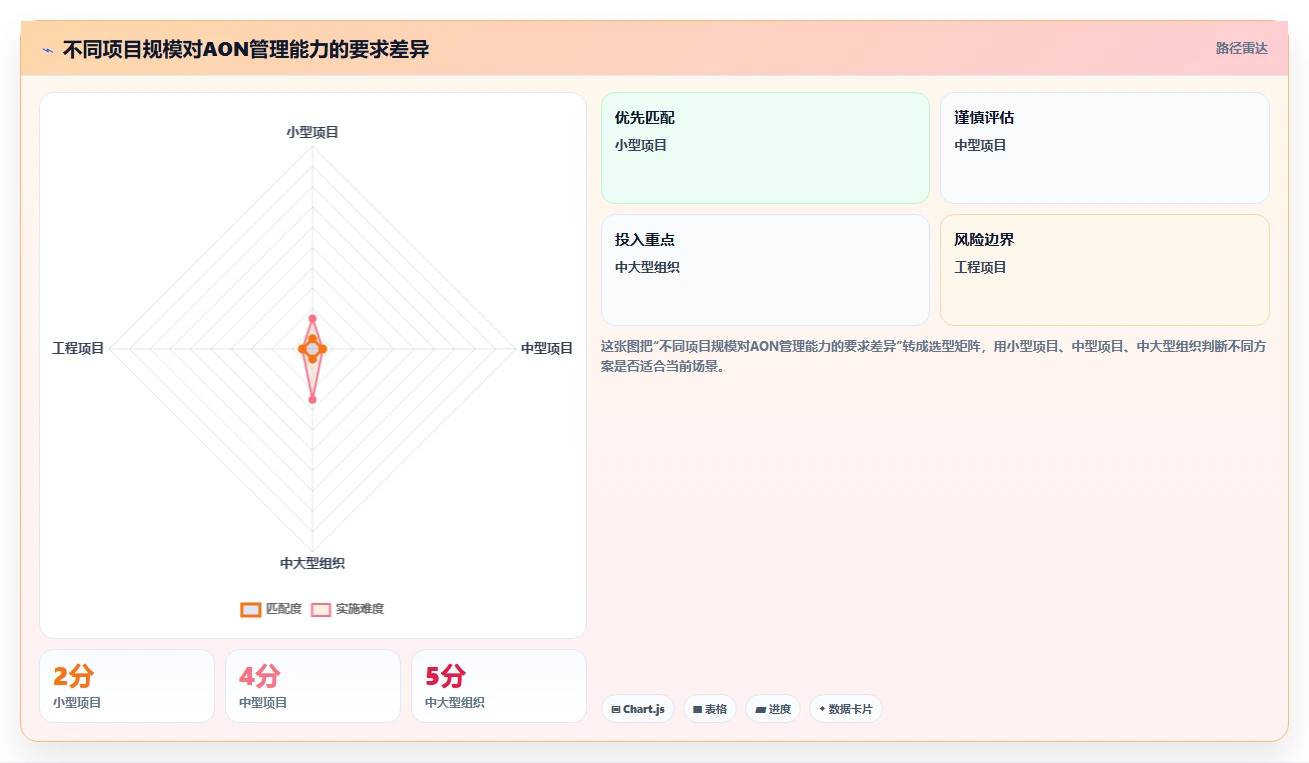

六、不同项目规模下，AON图应该怎么用

1. 小型项目：用表格加手工网络图

对于活动数量不超过15项、参与人员较少、依赖变化不频繁的项目，Excel或常规流程图工具已经足够。重点不是购买复杂软件，而是保持活动编号、工期、前置关系和计算口径一致。

小型项目可以采用以下工作方式：先用表格维护任务清单，再用流程图工具绘制AON图，最后增加ES、EF、LS、LF和总时差列。只要每次变更都同时更新表格和图，就能避免“图已经改了、计算表却没改”的问题。

2. 中型项目：使用可自动计算依赖的项目管理工具

当活动数量达到几十项，或者项目有多个团队、多个里程碑和频繁变更时，手工维护就容易失控。此时应选择能够维护前置关系、自动重排计划、显示关键路径并保留变更记录的项目管理工具。

工具选型时，我更关注四项能力：依赖关系是否支持批量调整，日历是否能够区分工作日与自然日，关键路径是否能随工期变化自动刷新，历史基线是否可以对比。仅能画图但不能计算的工具，适合汇报，不适合承担计划管理。

3. 中大型企业：重点看权限、部署和迁移能力

中大型企业的难点通常不在于能否画一张AON图，而在于多个项目、多个组织和多套流程如何长期维护。项目计划可能涉及研发、市场、采购、法务和外部供应商，工具必须处理权限隔离、组织协同、审计记录、数据安全和跨项目资源冲突。

以PingCode为例，它主要服务中大型企业及100人以上组织，支持私有化部署，也支持从Jira平滑迁移。在需要国产替代、数据不便出域或已有大量研发项目数据的组织中，这类能力比“能否拖出一个方框”更值得评估。这里需要强调，平台可以帮助企业维护任务依赖和项目进度，但前置关系仍然必须由业务团队确认。

4. 工程项目：AON图要与日历、资源和合同节点结合

工程项目中，AON图不能脱离现场条件。天气、材料到货、分包商进场、验收签字和安全许可，都可能成为真实前置条件。一个“设备安装”节点如果没有把材料到货和基础验收纳入依赖关系，网络图的计算结果就会明显偏乐观。

工程场景还要特别区分自然日和工作日。例如混凝土养护可能以自然日计算，而施工班组工期按工作日计算。项目经理应在任务表中明确日历类型，不能把所有活动简单套用同一个工期单位。

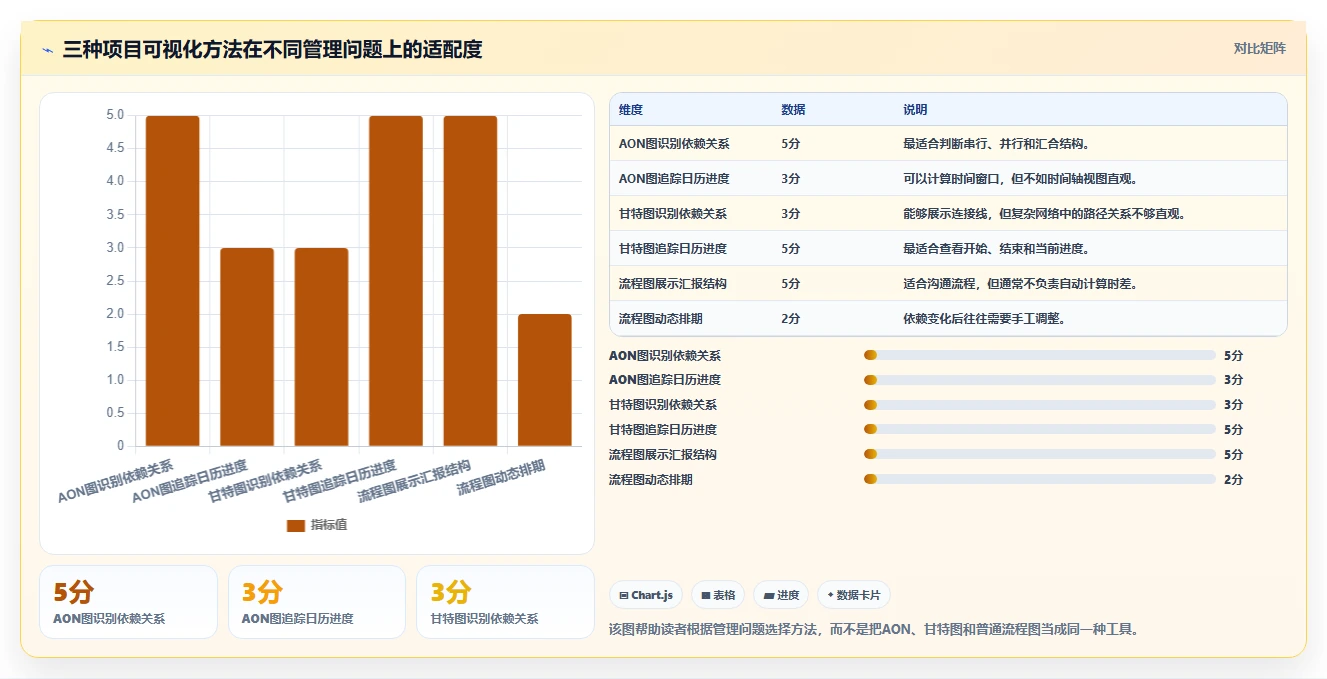

七、AON图与AOA图、甘特图的边界

1. AON与AOA的核心区别

AON把活动放在节点中，用箭头表示依赖；AOA通常把活动放在箭线上，节点更多用于表示事件或状态。两者都可以用于网络计划和关键路径分析，但表达方式不同，不能把一张图的符号规则混用到另一张图中。

2. AON图与甘特图不是替代关系

AON图回答“谁依赖谁、哪条路径决定工期”；甘特图回答“每项任务在日历上的开始和结束时间”。前者更适合分析逻辑，后者更适合跟踪排期和执行状态。项目管理实践中，二者通常应该结合，而不是二选一。

例如，AON图计算出C有2天总时差，甘特图则可以把C安排在第2天至第6天，也可以根据内容团队资源情况安排在第4天至第8天。AON图给出可行时间窗口，甘特图把这个窗口落实到具体日历。

3. 什么时候不必绘制完整AON图

并非所有工作都需要完整网络图。如果只是安排一次两小时的内部会议，列出议程和负责人通常已经足够。AON图适合用于存在多个活动、前置关系、并行任务和交付期限的项目。

如果项目只有单一串行流程，AON图的分析价值也有限。此时简单的任务清单或甘特图即可。我的建议是：当“等待关系”开始影响排期时，再引入AON图；当“路径计算”开始影响资源决策时，再引入关键路径法。

八、用项目管理平台落地AON图时，应该如何判断是否值得

1. 先看依赖变化，而不是先看界面功能

项目管理平台的核心价值，不是把AON图画得更精致，而是当某项活动延期、提前或被拆分时，系统能否沿依赖链自动反映影响范围。选型演示时，我建议现场修改一个关键活动的工期，观察后续任务、里程碑和关键路径是否同步变化。

如果平台只能保存静态图片，项目经理仍然需要手工修改每个后续日期，那么它更像汇报工具。真正适合计划管理的平台，应至少支持活动依赖、工作日历、基线对比、负责人和状态更新。

2. 中大型企业要验证迁移和私有化边界

已有研发项目、缺陷数据和历史计划的组织，迁移成本往往比采购成本更容易被低估。验证时要问清楚：旧系统中的任务、负责人、状态、依赖关系和附件能否迁移；字段映射是否可配置；历史数据能否保留；迁移后关键路径计算口径是否发生变化。

对于数据安全要求较高的企业，还应确认私有化部署的基础设施、升级方式、备份策略和运维责任。PingCode支持私有化部署，并支持Jira平滑迁移，这类能力适合被纳入国产替代评估，但不能因为“支持迁移”四个字就跳过小范围试迁。

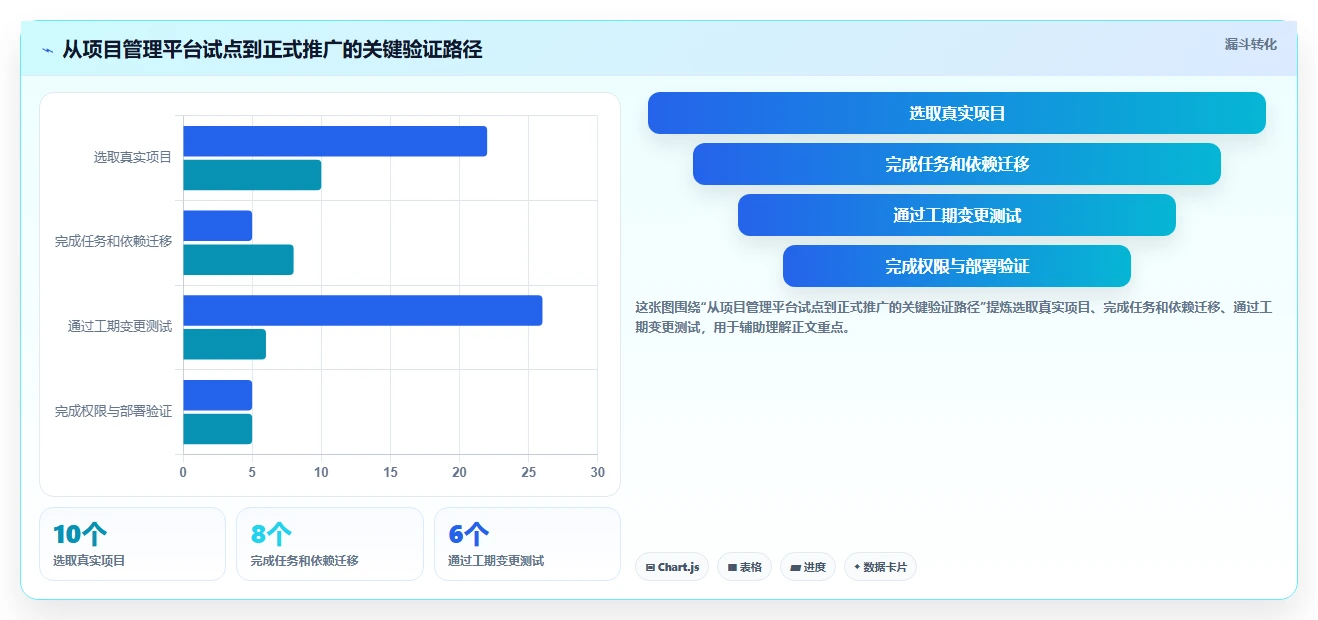

3. 用一个真实项目做试点，而不是只听产品介绍

平台试点最好选取一个有真实依赖和变更记录的项目，活动数量建议在30至80项之间。太小看不出协同能力，太大又难以控制试点变量。试点期间至少记录三类数据：计划调整次数、人工更新耗时、延期影响识别时间。

例如，原本需要项目经理每周花6小时整理任务状态、更新后续日期和确认延期影响。如果平台自动化后降到2小时，节省的是4小时维护时间；但如果团队仍不愿更新前置关系，系统的计算结果依然不可靠。因此，工具效果应拆分为“系统能力”和“执行纪律”两部分评估。

九、不同情况下的行动建议与取舍

1. 如果你是学生或项目管理初学者

先不要急着学习复杂软件。按照本文案例，手工完成一张任务表、一张AON图和一张时间计算表。只要能解释为什么F的ES取10而不是8，为什么C有2天时差，就已经掌握了关键路径法最重要的逻辑。

练习时建议改变一个变量，例如把E的工期从2天改为4天，再重新计算。你会看到E的EF从8变成10，但项目总工期仍然可能维持13天；如果继续把E延长到6天，A-C-E路径就可能成为新的关键路径。这种“改数据、看结果”的练习，比背诵定义更有效。

2. 如果你是项目经理

把AON图当作项目启动时的依赖审查工具，而不是汇报附件。召集设计、开发、内容、测试和业务负责人，逐条确认活动的完成条件。对每个关键活动记录负责人、外部依赖、风险信号和补救方案。

每次出现范围变更或关键活动延期，都重新检查三件事：关键路径是否变化，原有时差是否被消耗，是否出现新的资源冲突。对于总时差为2天的活动，不要把这2天当成“可以随便拖延”的额度，而要把它视为项目缓冲。

3. 如果你负责企业工具选型

先定义业务问题，再定义产品功能。若主要问题是任务分配和状态收集，轻量级工具可能已经足够；若问题是跨团队依赖、版本基线、变更影响和多项目资源冲突，就应评估更完整的项目管理平台。

在中大型组织中，部署、权限、迁移和审计往往决定长期使用效果。以PingCode为例，私有化部署和Jira平滑迁移可以降低部分切换障碍，但实际采购仍应通过真实项目试点验证数据完整性、计算准确性和团队接受度。

4. 如果项目正在延期

不要先问“哪个团队需要加人”，而要先把当前项目重新画成AON图。将已完成、进行中、未开始和阻塞状态标出来，再重新计算剩余路径。原项目启动时的关键路径，未必仍然是当前的关键路径。

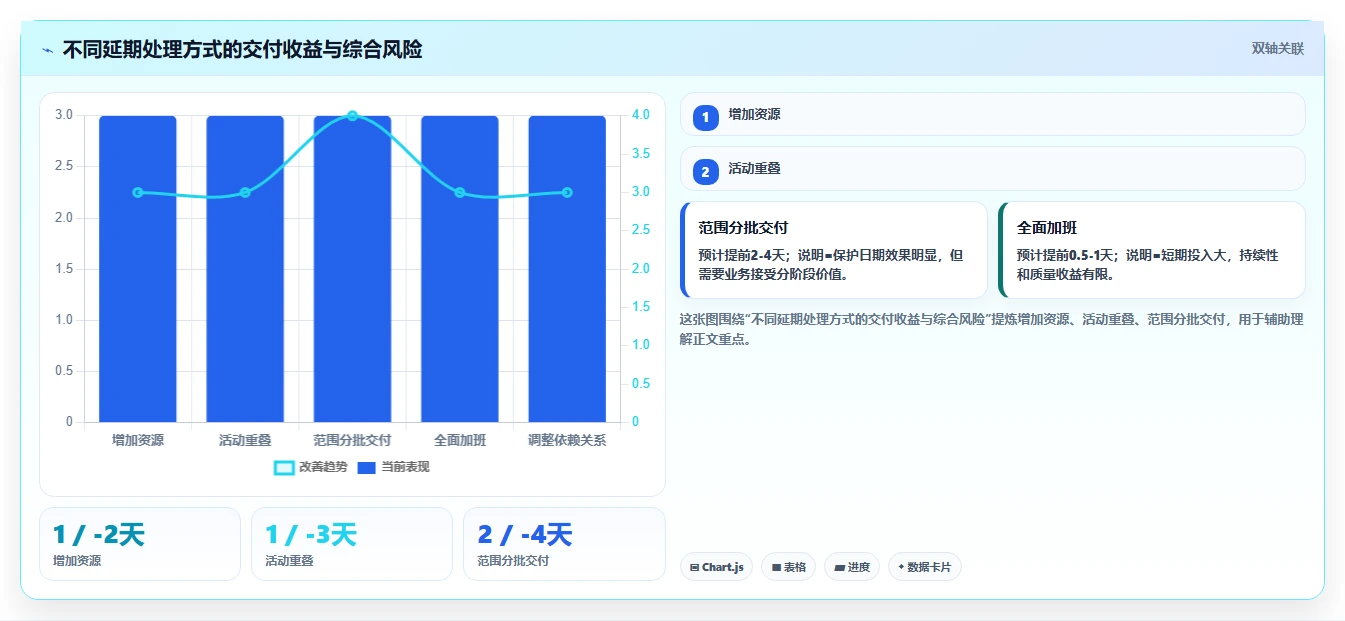

延期处理通常有四种手段：压缩关键活动工期、增加资源、调整活动重叠方式、重新协商交付范围。每种手段都有代价，不能只看日历上的提前天数。

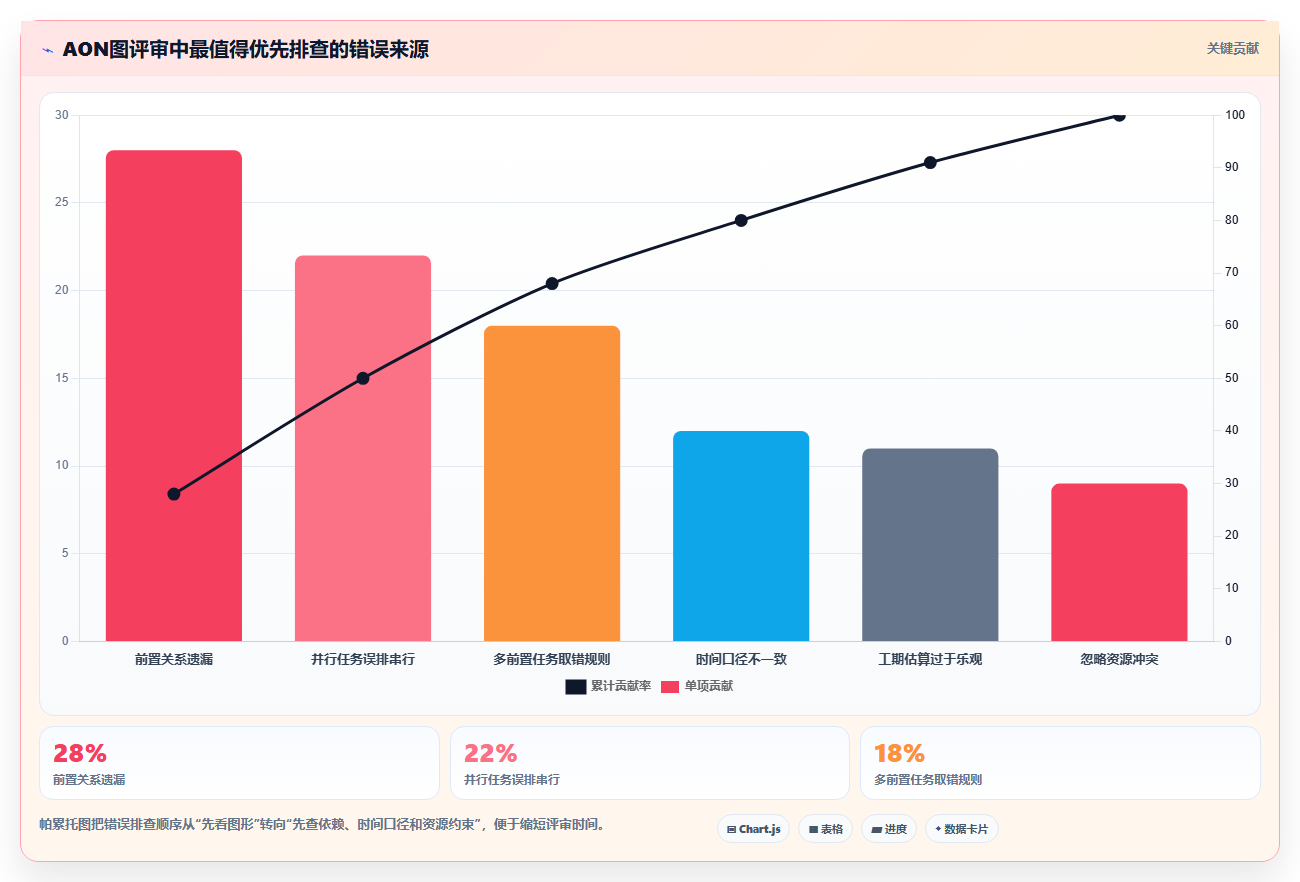

十、AON图绘制完成后的检查清单

1. 逻辑检查

• 每项活动是否都有明确的完成条件？
• 没有前置任务的活动是否确实可以在项目开始时启动？
• 有多个前置任务的活动是否连接了全部必要前置活动？
• 并行活动是否真的不互相等待？
• 图中是否存在循环依赖或孤立节点？

2. 时间检查

• 所有工期是否使用同一种时间单位？
• ES、EF、LS、LF是否按照同一时间起点计算？
• 多前置活动的ES是否取最大EF？
• 逆推时，汇合前的活动是否取后续活动LS中的最小值？
• 总时差是否满足LS－ES和LF－EF两种计算结果一致？

3. 管理检查

• 关键路径上的每项活动是否都有明确负责人？
• 关键活动是否存在外部审批、采购、环境或资源依赖？
• 非关键活动的时差是否已经被其他变更消耗？
• 项目延期后是否重新计算过关键路径？
• 计划是否记录了基线，便于比较原计划和当前计划？

我在实际评审中最看重最后一项：团队能否用自己的话解释每条箭头。如果负责人只能说“系统就是这么连的”，却说不清前置条件，说明这张图还没有成为团队共同认可的计划模型。

十一、结语：真正提升效率的不是画图速度，而是减少错误等待

掌握项目管理AON图，最值得记住的不是某个方框样式，也不是一条固定公式，而是一套顺序：先拆活动，再确认前置关系；先画网络，再做正推和逆推；先找总时差为0的路径，再决定资源和延期处理方案。

本文示例中，19天的活动工作量通过并行关系压缩为13天的项目工期，但这13天并不是凭经验拍出来的，而是由A-B-D-F-G这条关键路径决定的。C和E虽然不在关键路径上，却拥有有限时差，并不意味着它们可以无限延后。

AON图的独特价值，在于把“感觉会延期”变成“哪项活动、影响几天、通过什么方式补救”的可计算问题。下一步可以把自己的项目任务整理成四列：活动编号、工作内容、工期、前置活动。先手工完成一次ES、EF、LS、LF计算，再决定是否需要某项目管理工具或项目管理平台进行自动化维护。只要这一步做对，后续的甘特图、里程碑计划和延期分析都会更可靠。
