选对工具事半功倍：2026年最值得投资的5大DevOps画图工具对比

选对工具事半功倍：2026年最值得投资的5大DevOps画图工具对比，关键不是找一款“功能最多”的软件，而是判断架构图能否跟代码、部署流程和团队协作一起持续更新。很多团队并不缺图：真正的问题是图画完后无人维护，服务边界与线上环境逐渐脱节，事故复盘时大家仍要靠口头解释系统怎么运行。本文比较 diagrams.net、Lucidchart、Miro、Mermaid 和 PlantUML，重点放在维护成本、协作方式、版本控制和适用场景上。

文中的效率数字均会注明是情景模拟还是公开资料，避免把工具宣传口径误当成普遍收益。

一、先讲结论：投资的是可维护的表达方式，不只是绘图功能

1. 五款工具各自适合解决什么问题

如果团队要快速画部署拓扑、网络边界和系统上下游关系，且预算与账号管理较敏感，我会先试 diagrams.net。它的突出价值不是自动化，而是低门槛、格式灵活、可离线使用；短板也明显：图的治理、变更审查和多人协作，需要团队自己补流程。

如果架构师、产品、安全和运维人员要同时参与评审，Lucidchart 更适合承担团队级可视化协作。它更像一个在线图表工作空间，便于多人共同编辑、评论和管理模板。但当图需要跟代码一起审查、做差异比较或从流水线自动生成时，纯可视化编辑仍有局限。

Miro 更适合早期探索：例如服务边界还没定、故障演练刚开始、团队需要把依赖、风险和改造路径摆在同一块画布上讨论。它的优势是协作和发散，不是把精确架构模型当作配置资产长期维护。把白板当最终架构文档，是我最不建议的用法之一。

如果团队使用 Git，且架构图主要用于代码仓库中的 README、运行手册和设计说明，Mermaid 往往是最容易落地的文本图工具。图随文档提交、随代码评审，能降低“文档在一处、实现又在另一处”的风险。它并不适合所有复杂布局；当图形位置、视觉细节或高度定制的符号很重要时，编辑体验可能不如拖拽工具。

PlantUML 更适合愿意用文本定义图形、需要较丰富图表类型或已有代码化文档流程的团队。它可将图的定义放进版本控制，支持生成多种图形，扩展能力较强；相应地，团队需要接受语法、渲染器和依赖管理的学习成本。它不是“Mermaid 的另一个名字”，两者在生态、语法、图形能力和团队习惯上都有差异。

我的初步判断是：先确定图的生命周期，再选工具。若图只用于一次讨论，在线白板足够；若图要跟着代码每周变更，应优先评估文本化方案；若图要由多角色共同维护，才值得为在线协作和权限治理付费。把这三类需求混在一个采购项目里，通常会买到功能很全、但日常无人愿意使用的工具。

块中的工具能力描述依照各产品公开文档所列的工作方式作定性整理；评分和效率数据不是厂商测试结果。后文涉及的模拟数值用于帮助团队建立比较方法，不能直接当作行业平均值或采购承诺。

2. 不存在对所有团队都成立的“最佳工具”

同一家公司里，架构探索、变更评审、应急响应和长期文档可能需要不同表达方式。用一款工具包办所有环节，不一定更省钱：工具许可可能减少了，人工转换格式、截图、复制和返工却增加了。更值得追问的是图从哪里来、谁负责改、变更后如何被发现，而不是它有多少种图标。

我会把投资价值拆成四项：图是否准确、变更是否可追踪、使用是否足够容易、长期维护是否可承受。任何一项低到不可接受，都可能抵消其他优势。比如，图标库再全，如果一线工程师不愿打开编辑器，最终形成的仍是过期图。

二、为什么DevOps画图容易失效：图必须跟着变化走

1. DevOps图不是一张静态插图

传统系统图可能几个月才改一次，而DevOps团队的架构变化常常来自代码发布、云资源调整、服务拆分、权限变更、流水线改造和故障修复。图如果只在项目启动时绘制一次，很快就会变成“历史照片”。因此，选工具时应把更新入口和变更责任视为功能的一部分。

在实际选型评审中，我会先要求团队拿出最近一次真实变更，而不是演示新建空白图。比如某个服务从共享数据库迁到独立实例：谁修改服务关系？谁确认网络边界？提交后谁审查图与部署配置是否一致？如果这些问题没有答案，试用阶段里再流畅的拖拽体验也不足以证明长期价值。

DevOps相关图表通常包含不同精度层次。服务上下游图关注依赖；部署图关注环境、节点和网络边界；流水线图关注构建、测试、审批与发布；故障流程图关注触发条件、责任人和恢复路径。把所有内容堆进一张“全景图”，往往让读者找不到当前任务所需的信息。

2. 图的使用者不同，合格标准也不同

开发人员需要快速看懂服务依赖、接口方向和代码仓库位置；平台工程师需要识别构建、部署和资源边界；安全人员更关心数据流向、信任边界和权限路径；值班人员需要在压力下找到告警、回滚和升级路径。工具应支持目标读者理解，而不是只让制图者觉得漂亮。

这也是为什么我不会只按图形数量打分。一个工具拥有丰富模板，却无法让审阅者快速指出“这条连接对应哪个环境变量”或“此处的审批由谁执行”，并没有解决运维风险。DevOps画图的质量，要看它能不能支持某个具体决策或行动。

3. 需要分清探索图、基线图和运行图

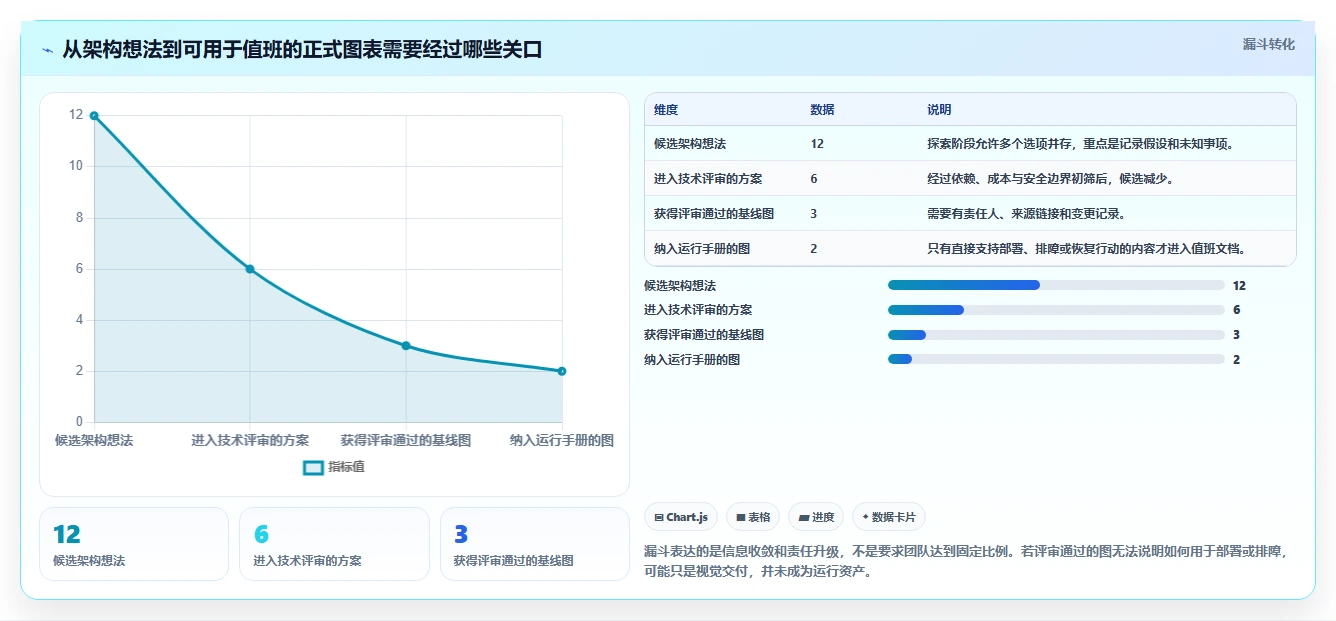

探索图用于讨论可能性，允许不完整、重复和暂时矛盾；基线图用于记录经过评审的架构事实；运行图用于支持排障，要求信息路径短、更新及时。三者的精度要求、访问人群和更新频率都不同，最好不要用同一张画布、不加标记地混在一起。

例如，Miro 可以很适合收集“如果将任务队列独立出来会怎样”的备选方案；但结论确定后，团队应将正式服务边界和数据流向写入可审查的基线文档。反过来，要求每位参与者在早期头脑风暴时遵守正式架构图的全部格式，也会让探索变得沉重。

三、常见误区：买得越贵、画得越漂亮，不等于交付越可靠

1. 误区一：把“支持实时协作”当作维护机制

实时协作可以减少多人编辑时的冲突，却不能自动保证图反映真实系统。若部署流水线已改、服务负责人已换，而图上没有触发更新的机制，所有人同时打开同一张旧图，只是更高效地共享错误信息。

可用的维护机制通常至少包含三个环节：变更触发、责任人确认、审查完成后的发布。工具可以提供评论、权限和通知，但团队仍要定义哪些代码变更必须改图，哪些改动只需记录说明。对于高风险系统，还应在发布检查或架构评审模板中设置明确提醒。

2. 误区二：把白板图直接当作可执行架构事实

白板适合快速表达关系和提出问题，但其自由度会带来歧义：箭头方向可能不统一，颜色含义可能因作者而异，边界框也可能只是为了排版。若没有图例、版本和责任信息，后来接手的人很难判断哪些是确定事实，哪些只是会议讨论痕迹。

一种稳妥做法是把白板用于讨论，把决定后的结果迁移到正式文档或代码仓库。迁移不是机械截图，而是对节点命名、边界、环境范围和数据流向做一次确认。若图中存在尚未验证的部分，应明确标成“待确认”，不要用视觉完成度制造确定感。

3. 误区三：把代码化等同于自动同步

Mermaid 和 PlantUML 能让图的定义进入 Git，但这并不意味着图会自动从运行环境生成。工程师仍须修改定义、执行预览、审查差异并确认内容。若代码变了而图的文本没变，代码化文档同样会过期，只是过期内容更方便被审查。

自动生成也有边界。云资源发现工具可以导出资源关系，但生成结果可能包含噪音、临时资源或对业务意图毫无帮助的细节。架构图不只是资源清单：它还要解释为什么有这条链路、谁负责、发生故障时应采取什么行动。

4. 误区四：把制图速度作为唯一效率指标

新手在拖拽界面里完成第一张图可能很快；但随着服务数量增长，持续调整布局、统一命名、同步到多个地方的成本会累积。文本图初期可能需要学习语法，后续若变更频繁且团队已经习惯代码评审，维护方式反而更可控。真正的比较应覆盖至少一轮变更，而不只是首次绘制。

因此，试用应包含一张已有图、一项真实变更和一次审查。让团队观察从“需求出现”到“最终图发布”经过多少步骤、多少人、多少次复制粘贴，再判断操作负担。单看产品演示中的新建体验，通常高估长期效率。

5. 误区五：只比较授权费用，漏算迁移与治理费用

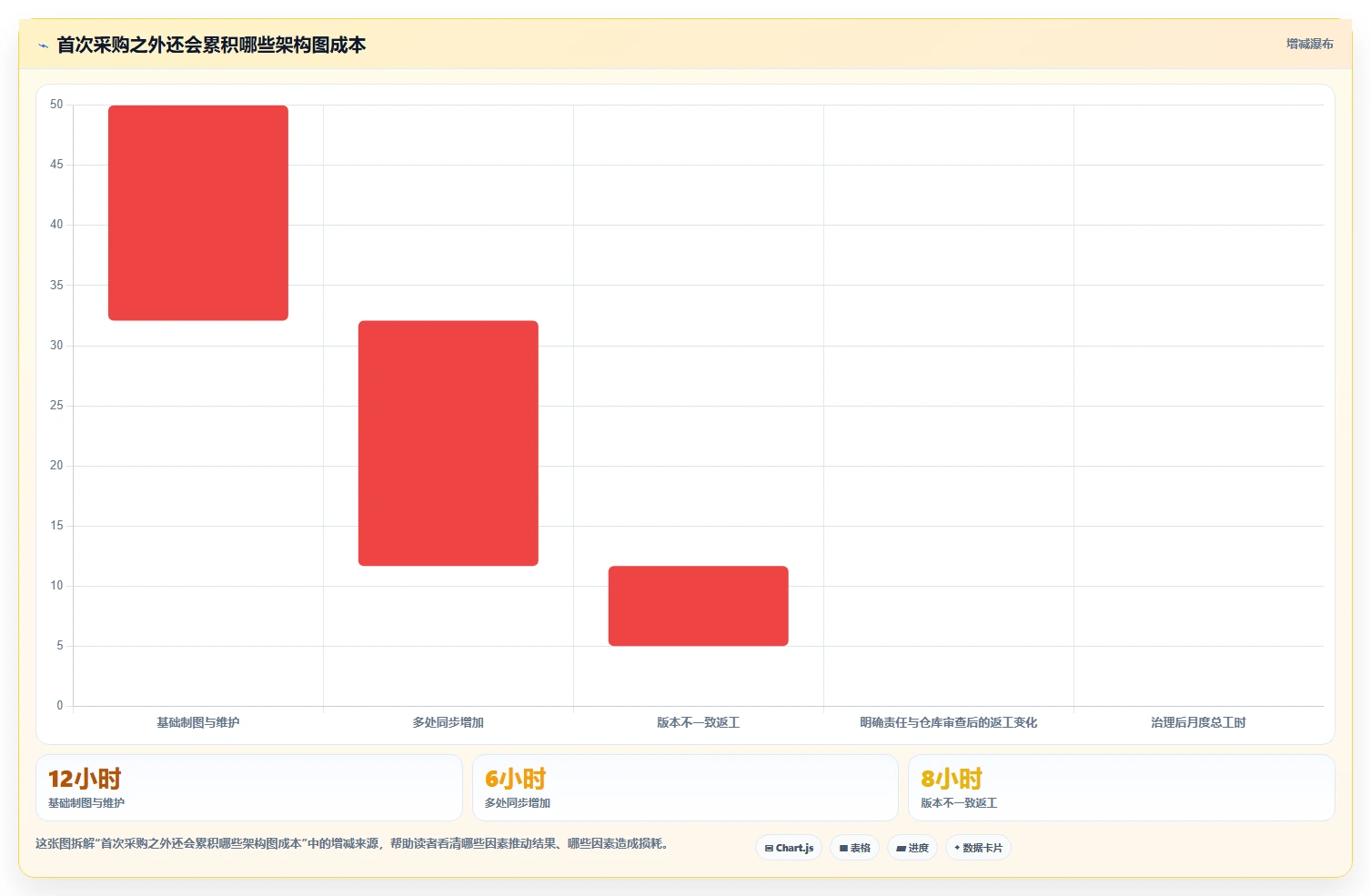

订阅价格只是成本的一部分。团队还要考虑成员账号、外部协作、单点登录、权限管理、数据保留、导出格式、存储策略、审计要求和离职交接。不同方案的套餐、区域和企业功能会变化，采购前应核对供应商当前公开价格与合同条款，不宜依赖旧文章中的价格截图。

低价工具也可能产生高昂的隐性成本：图无法稳定导出、文件散落个人目录、品牌模板被重复维护，最后形成迁移项目。反过来，高价协作平台若只有少数人使用，也会变成闲置许可。最好先统计实际使用角色，再按活跃维护者、审阅者和只读使用者分别估算。

四、专业选型逻辑：用工作流、风险和维护频率来评分

1. 先列出图表任务，而不是先列软件功能

我建议将近三个月真实发生的图表任务按类型列出来，并记录每类图的读者、更新触发条件、维护责任人和使用地点。举例来说，“新服务上线时更新部署关系”比“需要画架构图”更具体；前者可以检验仓库、预览、审查和权限是否合适。

• 架构探索：是否需要多人同步发散、便签归类和快速重排？
• 发布评审：是否需要变更随代码提交，审阅者能否看到图的差异？
• 值班排障：是否能在有限时间内找到依赖、入口和回滚路径？
• 合规审计：是否要管理访问权限、版本、留存和外部共享？
• 培训与交接：是否能导出稳定格式，且不依赖原作者的个人账号？

若团队只用“架构图”这个大词描述需求，供应商很容易用丰富功能填满演示，而真实工作流仍未被验证。将任务具体化之后，才能判断哪个功能是刚需、哪个只是看上去有吸引力。

2. 建立可复现的评分维度

为了避免选型会议变成个人偏好辩论，我会把工具拆成六个维度：首次绘制门槛、持续维护成本、协作与审查、版本控制能力、访问与治理、迁移与锁定风险。评分采用1至5分并要求举证；“我觉得好用”不能直接拿满分，必须说明由谁完成了什么操作。

权重取决于团队，而不是行业标准。以代码仓库为中心的平台团队，可以给版本控制和审查较高权重；需要大量跨职能共创的团队，可以提高协作权重；处于受监管环境的组织，则应优先检查身份、权限、数据保留和部署形态。

一个实用的计算方式是“维度评分乘以权重，再求和”，但总分不是最终答案。若某项是硬性约束，比如必须支持私有化部署、离线编辑或特定身份体系，未满足就应直接排除，不应允许其他高分补偿。加权总分用于排序，硬性约束用于淘汰。

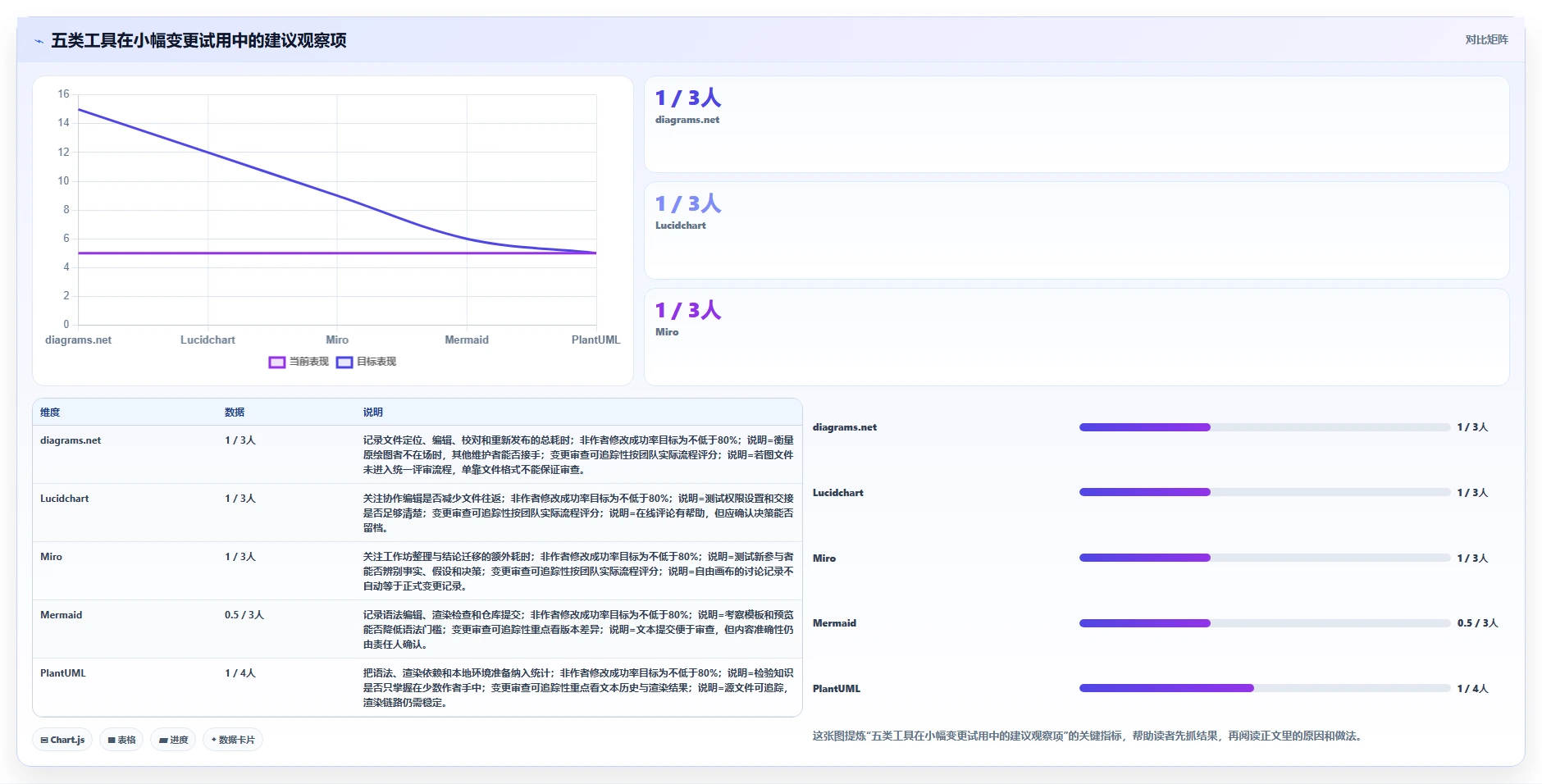

3. 用真实变更进行小范围试用

试用不必长达数月，但应覆盖一个完整工作回路：选一张近期真实图，提出一项需要修改的变化，完成编辑、审查、发布和回滚或修订。理想情况下，参与者包括图的维护者、审阅者和至少一名只读使用者。

1. 从当前系统选一张有实际使用价值、但存在小幅过期风险的图。
2. 挑选一项确定的服务变更，例如增加异步队列或切换部署区域。
3. 计时记录编辑、预览、讨论、核验和发布各环节的人工耗时。
4. 让未参与绘图的人根据图回答三个运行问题，观察是否存在理解歧义。
5. 把变更撤回或做第二次修订，测试版本差异、文件交接和历史追踪。

最后一步常被忽略。首次编辑体验好，不代表其他维护者接手也容易。轮换人员编辑同一张图，能暴露命名规范不清、文件位置不明和渲染依赖缺失等问题。

4. 先通过退出测试，再谈深度投入

商业工具的协作能力可能很强，但采购前仍应确认能否以可用格式导出，文件是否能被其他工具读取，注释、链接、图层和元数据会损失多少。文本化工具则需要检查渲染器是否容易迁移、字体和插件是否形成特殊依赖。

我通常会把“可退出性”当作选型的一部分：建立一张含常见图形、链接和注释的测试图，导出后由另一位同事在目标环境打开；再选一张文本图，在干净环境中执行渲染。若迁移必须依赖一个长期无人维护的个人脚本，就应把该脚本的风险纳入决策。

五、五款工具逐一拆解：优势、边界与投资判断

1. diagrams.net：低门槛、文件灵活，适合先把规范跑通

diagrams.net 的一个实际价值，是团队可以较快开始画图，不需要先建立完整的图表工程体系。它适合绘制常见流程、网络拓扑、部署结构和简单系统关系。其公开文档提供在线编辑与桌面应用等使用路径，文件可保存到不同位置；具体存储和协作体验应按团队所用环境验证。

我会把它推荐给预算敏感、图表复杂度中等、使用者分散的团队，尤其是还没有确定长期文档流程的组织。先用它把“每张正式图必须有名称、维护人、更新时间、适用环境和图例”这些基本规范建立起来，通常比一开始采购重型治理能力更有价值。

它的主要风险是“图形很容易完成，体系却不一定随之建立”。如果每个人都把文件存到自己的桌面，或者团队只交换导出的图片，原始图、最终图和线上实现容易分叉。解决方法包括统一仓库位置、规定文件命名、为正式图指定维护人，并将导出的图片与源文件一起归档。

投资判断：先做小范围试用，确认文件存储、导出、多人协作与访问权限符合要求。若核心诉求是快速绘制和低迁移门槛，它值得列入候选；若核心诉求是系统级协同治理，不能只凭“能画图”就认为已经满足。

2. Lucidchart：协作与审阅优先，适合多人共同维护

Lucidchart 的价值主要在在线图表协作。对需要工程、产品、安全、运维共同审阅的团队，在线编辑、评论和共享工作空间能够减少文件来回传递。评估时应重点看组织管理是否能与现有身份和权限体系配合，以及外部顾问或供应商参与时如何控制访问。

需要注意的是，协作平台越好用，越容易成为新的“信息中心”；但若正式架构决策仍保存在代码仓库或知识库，团队就要清楚哪一处才是最终基线。不能让评论区成为唯一决策记录，也不能只靠截图把图复制到其他系统。

对技术评审流程较成熟的团队，我会检查是否能在图上标注版本、负责团队、更新时间和相关设计文档链接；再验证导出后的图是否保留可读性。对于需要将图表纳入代码变更审查的场景，还要比较在线协作与仓库审查之间的交接成本。

投资判断：当跨部门共同编辑和审阅是高频工作，且组织愿意为权限治理与协作体验投入时，它更可能产生价值。若只有一两名架构师绘图、其他人偶尔看图，较高的协作能力未必能转化为足够的使用收益。

3. Miro：用于发现问题，不要让探索画布冒充正式基线

Miro 适合把多人讨论中的内容快速放到同一空间：系统边界、候选方案、风险卡片、故障时间线和改造步骤都可以作为工作坊素材。它特别适合问题还没收敛的阶段，例如平台团队要讨论是否拆分共享集群，或事故复盘中需要把事件顺序和责任边界摆出来共同核对。

其自由画布是优势，也是治理风险。节点可以随意放置，但阅读路径未必清晰；参与者添加的信息可能包含假设、争议和最终结论，若不区分状态，后来使用者会把讨论草稿误读为真实架构。团队可用颜色、标签和区域区分“事实、假设、待验证、决策”，并在会议结束后把结论整理成正式文档。

为了避免画布无限扩张，我建议每次工作坊结束时做一次收敛：删除重复便签，合并相同问题，明确决策与未决事项，指定结果迁移负责人。否则，Miro 可能很好地保存了讨论，却没有帮助团队完成决策。

投资判断：如果组织高频开展共创、复盘和方案讨论，Miro 的价值可能体现在会议质量和决策梳理，而非正式架构图的持续维护。只需要稳定部署图或仓库内技术文档的团队，应先考虑更贴近其日常工作流的工具。

4. Mermaid：用文本把图纳入文档评审，适合轻量代码化

Mermaid 的重要优势是图的定义可以是文本，适合和 Markdown 文档、代码仓库及合并请求一起管理。它能用于多类常见图形；具体可用图类型、渲染能力和语法限制，应查看 Mermaid 官方文档以及团队所用代码平台当前的预览支持。

当系统图主要表达服务之间的关系、流程方向或部署步骤，且结构不追求复杂视觉排版时，Mermaid 的维护方式比较自然。工程师修改定义后，图与文档可一起审查；历史差异也更容易留在版本记录里。它尤其适合希望减少“图的源文件在个人账号，解释文字在仓库，最终截图在知识库”这种分散状态的团队。

边界在于，文本定义不等于随手就能画好。复杂图的节点布局、长标签和多方向关系可能需要反复调整；非工程角色也未必愿意直接编辑语法。可通过提供模板、约定命名和在评审环境中显示渲染结果，降低学习成本，但这仍需要维护预览链路。

投资判断：如果团队已经使用 Git 管理文档，且架构图能够由维护服务的工程师顺手更新，Mermaid 值得作为默认轻量方案试点。不要强迫所有图都转成文本；视觉排版要求很高、参与者多为非工程角色时，混合使用通常更现实。

5. PlantUML：可扩展的文本制图，适合愿意管理语法与渲染链路的团队

PlantUML 以文本描述图形，可用于多种图表类型，也有扩展和集成方式。对于已经把技术文档当作工程资产维护的团队，它能支持较明确的代码化流程。官方文档和扩展生态可作为评估起点，但团队需要验证实际选中的图表类型、字体、渲染器、插件和部署方式。

相比轻量文本图工具，PlantUML 对工程化的要求更明显：谁维护渲染服务，版本如何固定，外部依赖如何控制，开发者本地和持续集成环境是否得到一致结果，这些问题都要提前回答。如果需要使用特定插件或服务器，安全、可用性与升级责任也不能忽略。

它的学习成本并非只有语法本身。团队还要形成命名规范、模板、渲染测试和错误排查流程。若只有一位熟练维护者，代码化图表可能反而变成“只有作者敢改”的新瓶颈。因此，选择它之前，应验证至少两位不同角色都能完成修改并成功渲染。

投资判断：适合图表工程化程度高、愿意投入规范和自动化维护的组织。若团队只是偶尔需要几张简单流程图，PlantUML 的扩展能力可能超过真实需求，先从更低门槛的方案开始更稳妥。

六、具体案例与数据观察：20人平台团队怎样避免“图越来越多，可信度越来越低”

1. 情景设定：同一套服务图分散在三个地方

以下是用于说明选型逻辑的情景模拟，不对应任何真实客户。假设一个20人的平台团队维护12个服务、3个部署环境，每周有约2至4项服务关系或流水线变化。架构图分别存在于演示文档、个人绘图文件和知识库截图中，更新没有固定负责人。

这类团队表面上可能有不少图，实际上需要先解决的是一致性和责任问题。一次发布评审中，开发人员根据代码仓库里的服务关系操作，值班人员查看知识库截图，架构师打开个人保存的源文件；三份资料描述同一系统，却未必使用相同版本。

我会把改进目标设为“降低找到正确图的时间”和“让变更有明确记录”，而不是先追求一次性把全部图重画。最有效的第一步往往是盘点高频使用图表，确定哪些真正支持发布或排障，其余内容暂时归档。

2. 处理流程：先定正式入口，再决定图要放在哪里

情景团队可先把三类图分流：讨论草图进入工作坊空间；正式依赖关系和发布流程进入代码仓库；需要跨职能共同维护的规划图进入在线协作区。每张正式图加上维护团队、适用环境、更新时间和相关运行手册链接。

随后选一项真实变更做试点，例如在服务调用链中加入消息队列。若选择 Mermaid，修改应随服务文档提交，由相关维护者审阅；若选择 Lucidchart，则需要确认评审结果和正式版本如何回写知识库；若使用 Miro，讨论结束后应将已经确认的依赖关系整理到正式基线图。

最终不应以“所有图都搬进某个平台”作为成功标准。若讨论图仍适合白板、正式拓扑适合文本图、复杂网络视图需要拖拽编辑，这种混合方式可能更贴近团队实际。关键是定义每种图的权威位置，并避免同一张正式图被三处重复维护。

3. 数据观察：先测清楚，再判断有没有收益

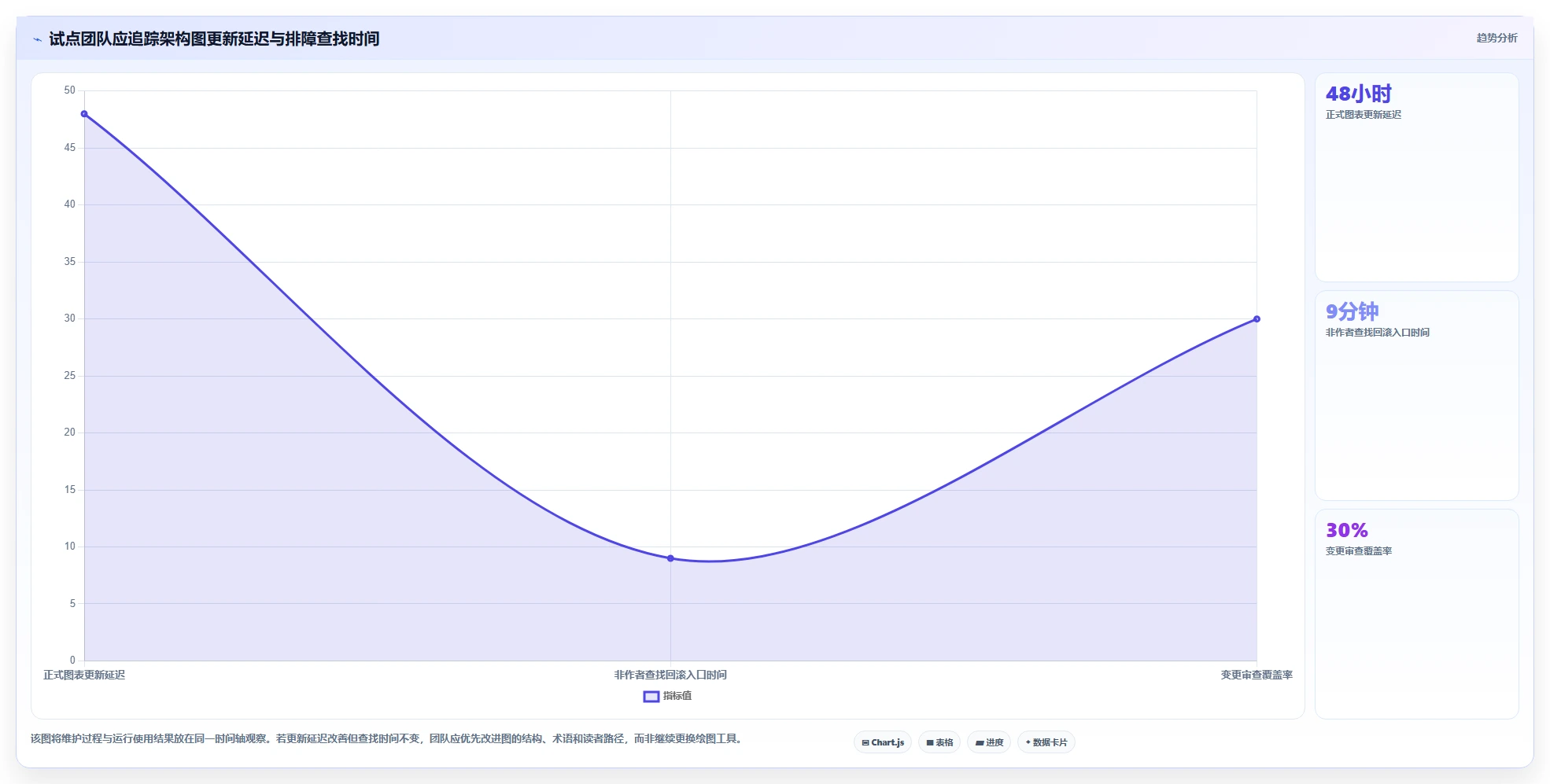

在情景模拟中，可以先用两周记录三类数据：从提出变更到正式图更新的时长、每次变更涉及的人工步骤、非绘图人员根据图找到指定服务或回滚入口所需的时间。这些指标比“图的数量增加了多少”更接近使用价值。

例如，团队可将基线设为试点前的实测值，再观察试点后的变化。若图更新更快，但值班人员仍要向作者确认箭头含义，说明可读性和语义规范没有解决；若图的审查记录完整，但信息与部署配置不一致，就需要加强变更触发和来源核对。

不能把模拟目标写成实际结果。团队可以设定建议目标，例如在试点周期内减少跨系统重复维护、确保每张正式图有责任人，并让多数受试者无需作者解释即可找到关键路径。是否达到目标，应由记录数据决定。

七、按团队情况给行动建议：把试用范围缩小，降低错误采购概率

1. 小团队或首次建立架构文档的团队

先选一张使用频率最高的服务依赖图和一张发布流程图，使用低门槛方案建立基本规范。团队最初需要的通常不是复杂权限矩阵，而是统一文件位置、命名、图例、负责人和更新时间。完成一轮真实变更后，再看是否需要更强的在线协作或代码化维护。

如果团队成员分散，且文件需要在不同设备上查看，确认离线编辑、导出格式和存储策略；若主要工作发生在代码仓库中，可试着用 Mermaid 管理简单流程图。不要因为工具免费或上手快，就忽略所有权和备份。

2. 多团队共同维护的中大型组织

中大型组织的难点往往不是画图，而是团队边界、访问权限、模板一致性和变更审批。建议先挑两个协作密集的业务域做试点，分别检查架构师、服务负责人、安全审阅者和只读使用者的操作路径。采购前测试外部协作者、账号回收、权限继承和审计需求。

若在线共同编辑确实减少评审往返，协作平台可能值得投资；但仍应给正式架构资料设权威位置和责任链。对横跨多个代码库的服务关系，可规定由服务团队维护局部图，由平台或架构负责人维护跨域视图，避免所有变更都堆到单一团队。

3. 已采用文档即代码的工程团队

先从一类低风险图开始，例如流水线步骤或服务调用关系，将定义放进仓库，并确认代码平台能稳定预览。随后建立模板和简单规范：节点名称使用服务目录中的正式名称，箭头表示方向，环境差异明确标注，图表附近写清数据来源和维护团队。

Mermaid 适合轻量文本化；若团队需要更广泛的图形能力且愿意维护渲染链路，可进一步评估 PlantUML。迁移时不要同时重写全部旧图。优先处理使用频率高、变更频繁、过期风险大且有明确维护人的图，避免做成耗时巨大却无人负责的“全量文档升级”。

4. 以工作坊、复盘和方案探索为主的团队

优先看开放画布的协作效率，但为每场工作坊设置收口动作：记录决策、未决问题、验证责任人和截止时间。会议结束后，决定哪些内容进入正式文档，哪些作为过程记录保留。没有这一步，画布会变成讨论沉积层。

在事故复盘场景中，时间线和依赖关系尤其要区分事实与推测。事件发生时间应有日志、监控或记录作依据；推测性原因应标注为待验证。视觉上把两者画得同样确定，可能让后续改进围绕错误假设展开。

5. 对权限、隐私和数据驻留要求严格的团队

安全与合规要求必须作为硬性约束检查，不应等到试用结束才问数据存在哪里、外部服务是否处理上传内容、管理员能否控制共享、删除后是否仍保留副本。不同产品的套餐、部署选项和合同条款可能随时间变化，应向供应商核实当前版本，而不是依赖过往评测。

若采用自托管或离线方案，也要把补丁更新、可用性、备份、权限和渲染服务纳入运维责任。减少外部依赖并不等于没有运营成本。评估时应比较全生命周期风险，而非单纯比较“数据是否离开内网”。

八、最后的取舍：选择团队能持续维护的最小组合

1. 什么时候选择一款工具就够了

如果图表类型相对简单，更新不频繁，主要由同一团队维护，且所有读者都能通过同一入口访问，一款工具通常足够。此时把命名、版本和责任机制做好，比混用多套工具更重要。可以从简单方案起步，等出现明确瓶颈再升级。

选择单一工具时，要确保它同时满足正式图的存放、审查和阅读需求。若使用文本图，确认团队能预览和渲染；若使用在线绘图平台，确认导出、权限、历史版本和资料归档；若使用白板，确认正式结论会回写到权威文档。

2. 什么时候应该采用混合工具

当探索讨论和正式维护的工作方式明显不同，混合方案往往更自然：白板负责共创，文本图负责仓库内技术文档，拖拽工具负责复杂布局或跨团队正式评审。混用并非问题，问题是同一张图在多个地方同时被当作权威版本。

混合流程应为每类图定义唯一的权威来源，并将其他位置标为预览、讨论记录或导出副本。团队可以在正式图中附上讨论空间链接，在讨论空间中回链最终文档，但不要要求每个入口都承担完整维护责任。

3. 什么时候暂缓采购

若团队还无法确定谁维护图、何种变化触发更新、图要支持什么决策，此时最重要的工作不是采购，而是完成一次真实任务盘点。先选两张图开展轻量试点，观察图是否被使用、变更是否有责任人、读者是否能独立理解。

若当前架构变化极少、图的阅读频率很低，新增一套复杂平台可能只会增加账号和维护负担。相反，若线上变更密集且图的错误会带来明显风险，拖延治理也可能导致更大的返工。是否采购应取决于可验证的工作量和风险，而不是团队规模本身。

4. 下一步怎么做：用两周完成一次有证据的选择

1. 挑选一张高频使用的真实图，记录当前文件位置、维护人、最近更新时间和使用者。
2. 选择一个最近发生过的变更作为测试任务，保持所有候选工具使用同一任务。
3. 让维护者和非维护者分别完成编辑、审阅或查找任务，记录耗时与卡点。
4. 核对图的导出、版本、权限、历史追踪和退出成本，不只测试绘图界面。
5. 依据真实结果更新评分表，先淘汰不满足硬性约束的方案，再比较总维护成本。
6. 指定试点负责人和复盘日期；若没有人愿意承担长期维护责任，就不要扩大采购范围。

本次评估的公开资料入口可从各产品官方文档开始：diagrams.net 文档站、Lucidchart 帮助中心、Miro 帮助中心、Mermaid 官方文档和 PlantUML 官方文档。功能、集成和商业方案可能调整，因此正式采购前应再次核对当前版本、授权条款、数据处理说明和部署选项。文中评分与情景数字均已标为定性整理、建议基准或情景模拟，不应替代团队自己的试点测量。

我的最终判断是：DevOps画图工具的投资回报，不取决于能否画出一张漂亮图，而取决于系统变化后，团队是否知道该改哪张图、由谁确认、在哪里审查，以及读者能否据此采取正确行动。下一步不必先买五款工具逐一铺开，而是选一张真实架构图、一项真实变更和一组真实使用者，用两周记录维护成本与理解效果。若图的可信度和可追踪性提高了，再扩大工具投入；若只是绘图速度快了，决策却仍依赖作者口头解释，就还没有选对。
