DevOps可视化新趋势：2026年8款热门画图工具深度测评

DevOps 团队的图越画越多，系统却未必变得更容易理解：架构图过期、流水线图解释不了故障、评审白板会后无人维护，往往比“选错画图工具”更先拖慢协作。围绕《DevOps可视化新趋势：2026年8款热门画图工具深度测评》，我更关心的不是谁的模板最多，而是图能不能进入代码评审、跟上架构变化，并在事故发生时提供可执行的信息。下文用一套明确的任务与评分口径，拆解 Mermaid、PlantUML、diagrams.net、Lucidchart、Miro、Excalidraw、Structurizr 和 IcePanel 的适用边界。

一、先讲核心结论：DevOps 画图工具比的不是“画得快”，而是“变更之后还可信”

1. 我的选择结论：先按图的生命周期分组

我不会给这 8 款工具排一个脱离场景的总冠军。DevOps 图通常至少有三种生命周期：设计时讨论、评审时审查、运行时维护。白板适合快速讨论，文本生成适合与代码一起审查，专用架构建模则适合持续维护系统视图。把它们放在同一把尺子上比“功能多寡”，很容易选出看上去强大、实际却没人更新的工具。

如果团队习惯在仓库里评审变更，我会优先试 Mermaid 或 PlantUML；如果主要难点是系统边界、服务关系和多层架构表达，可以评估 Structurizr 或 IcePanel；如果需要在视觉画布上共同编辑，diagrams.net、Lucidchart 和 Miro 更值得优先验证；如果目标是快速讲清问题，而不是沉淀正式架构资产，Excalidraw 往往更轻便。

这不是“代码工具一定优于画布工具”。我判断一张图该怎么维护，先问它需要经历多少次变更、谁负责更新、读者是否需要追溯改动，再决定用哪类工具。对于每周都会变化的部署流程，仓库里的文本图可能更可靠；对于还在探索中的新系统，强行维护结构化模型反而会增加阻力。

2. 一张表看清八款工具的定位

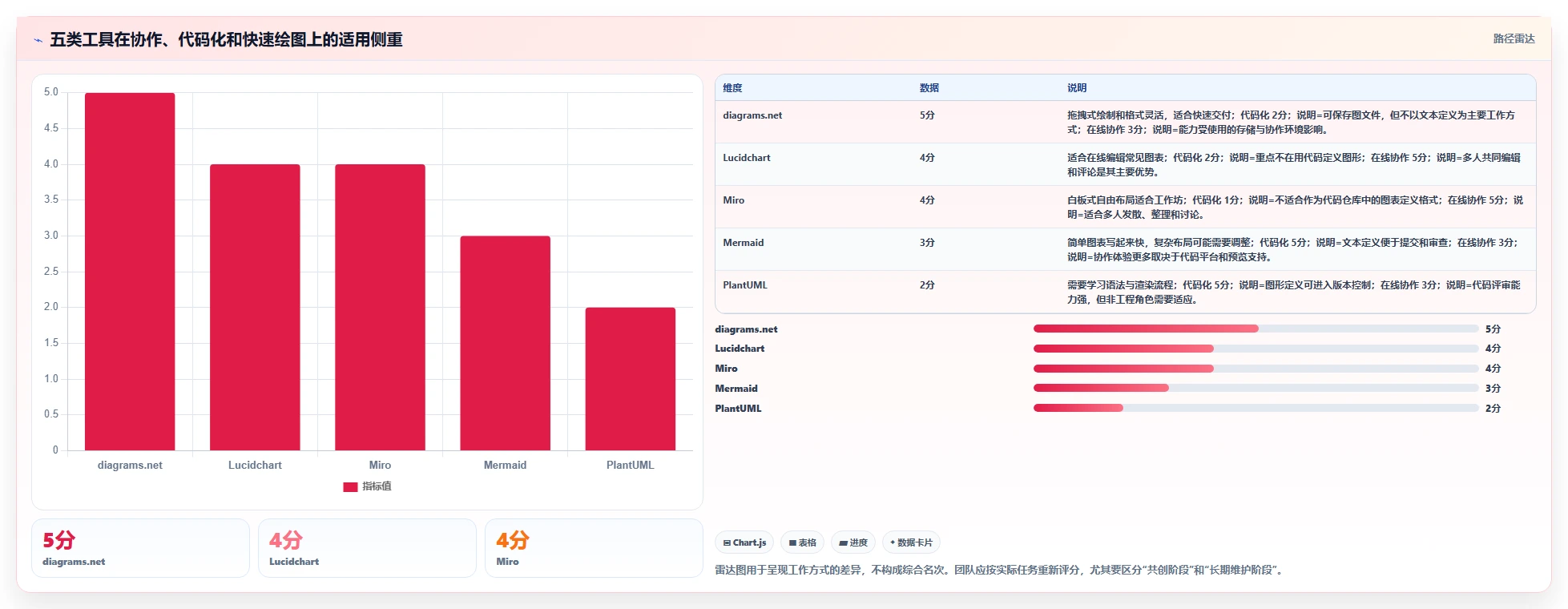

表中的“优先考虑”不是绝对能力排名。工具版本、套餐权限、部署形态和团队已经采用的研发平台都会改变实际体验。正式采购或推广前，应在目标环境里验证协作、导出、权限、历史记录和自动化接口，而不是只看产品演示。

3. 评测口径：把“好用”拆成可复现任务

为了避免凭界面观感下结论，我用同一组模拟任务来比较工具：新增一个服务、加入异步消息关系、标注部署环境、修改一条调用链，然后让另一位工程师在不口头解释的情况下审查变更。评分维度包括上手成本、修改成本、版本可追溯性、协作能力、架构表达能力和发布集成潜力。

下面出现的分数与工时均是评测框架内的情景模拟数据，用于展示不同工具类型的取舍，不代表对所有产品版本、企业环境或真实用户的统计结论。我没有把产品宣称的功能、个人偏好或未经核实的用户评价伪装成行业基准。工具功能判断以各产品公开文档和可见能力为参考，具体购买决策应以团队试用结果为准。

二、背景与真实场景：DevOps 图为什么经常“画完就失效”

1. 图的失效，常常发生在代码变更之后

在一个常见的服务拆分场景里，团队先画了服务调用图，随后又加入队列、缓存和旁路降级。图上的箭头仍然保留旧关系，部署说明却只在流水线文件里更新。一次故障复盘时，开发、运维和安全同事各自拿着不同版本的解释，最后才发现问题并非缺少图，而是没有明确哪个版本才算权威。

这类偏差会以几种方式出现：服务名称已经改了，调用箭头没改；运行环境已经分区，图仍把测试和生产画在同一层；告警路径调整了，值班手册仍指向旧负责人。可视化的风险不是“画得不好看”，而是图的陈旧程度没有被发现。

我会先给图标注用途和责任人。架构决策图、操作流程图、事故临时白板不是同一类资产。前两类需要明确维护周期与权威来源；临时白板可以保留为讨论记录，但不应自动被当作当前系统结构。

2. 同一团队通常需要多种图，而不是一个万能画布

部署拓扑关心节点、区域、网络边界和依赖；流水线图关心触发条件、审批门槛、失败分支与回滚路径；序列图描述请求在多个服务之间的交互顺序；事故时间线则强调事件、观察和判断发生的先后。把这些内容都塞进一张“大而全”的图，会让信息密度超过读者的理解能力。

我建议先按读者任务定义图：值班工程师要知道故障时先检查哪里，架构评审者要看清系统边界与数据流，开发者要理解一次请求经过哪些组件，管理者则可能只需要知道交付环节和风险门槛。一张图只承担一个首要阅读任务，通常比追求一张图覆盖所有信息更有效。

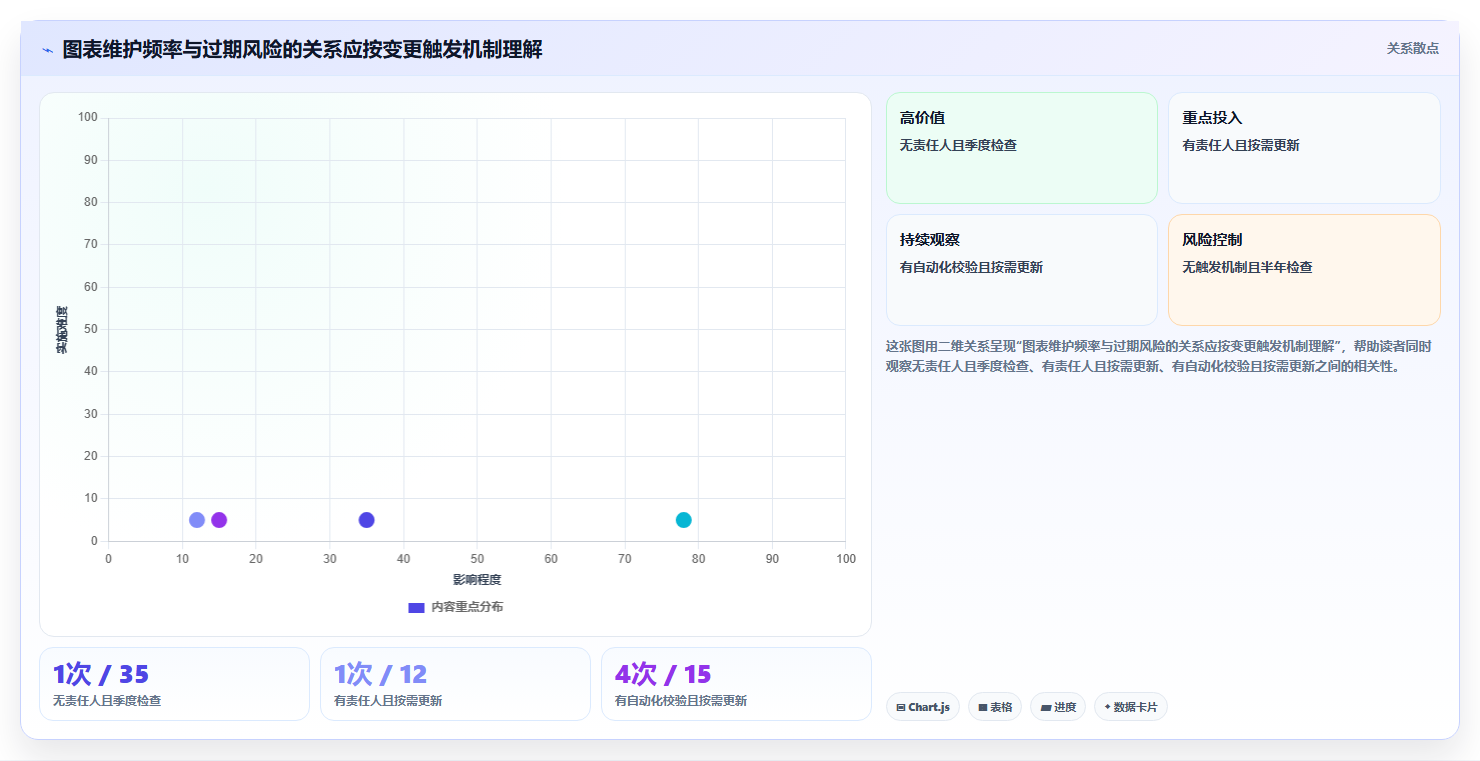

3. 变更频率决定维护方式

低频变更、需要高视觉自由度的图，画布工具通常更省心；高频变更、要与代码或配置一起评审的图，文本源更容易进入工程流程；系统结构复杂且要维护多种视图时，模型化工具可能更合适。这里的关键不是“代码化最先进”，而是变更频率与维护成本是否匹配。

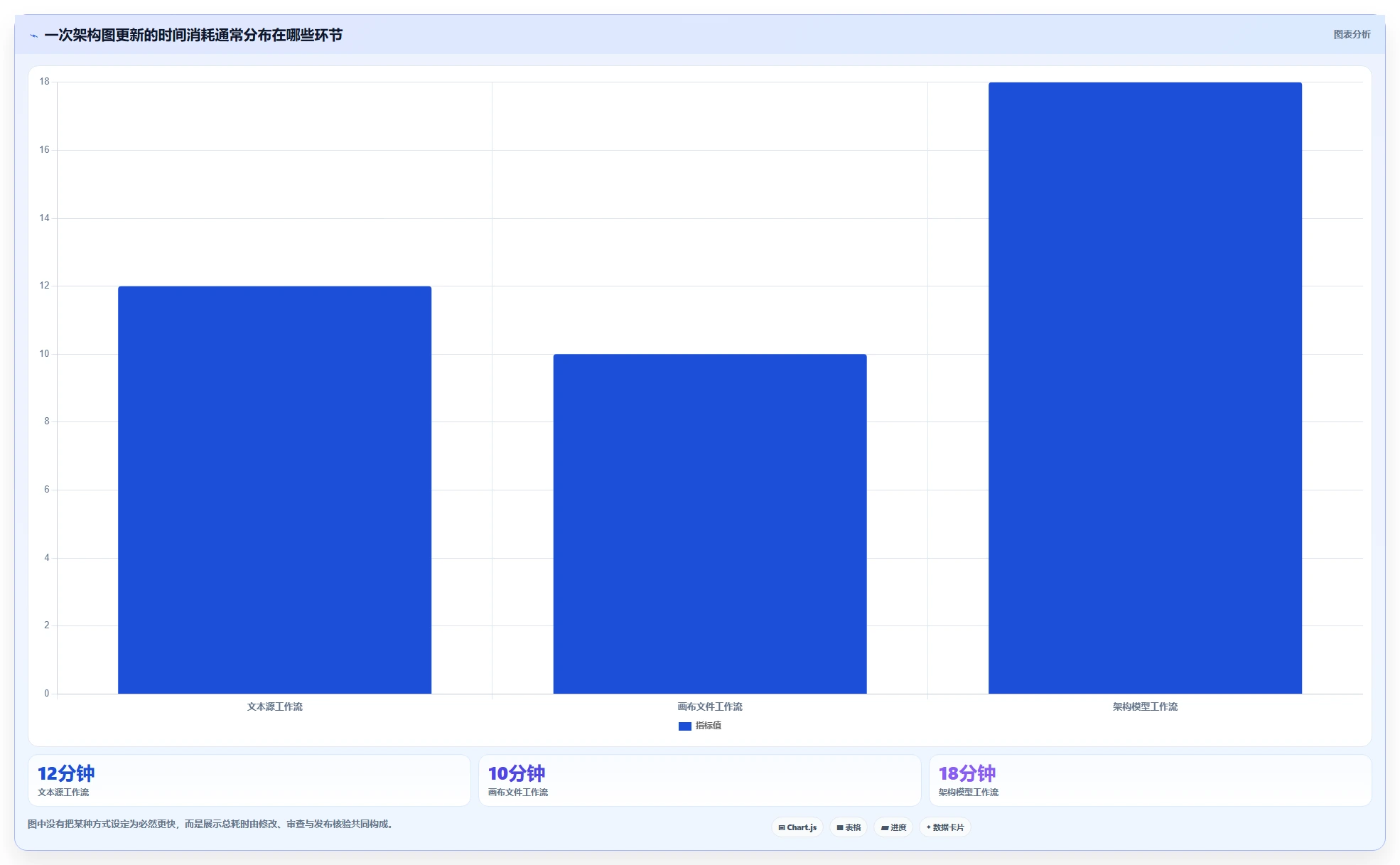

我会把一次改图的总成本拆成四段：找到权威文件、修改图、让评审者看懂差异、确认发布后的版本。只计算拖动图形的时间，会低估沟通和校验的开销。对于小改动，如果图形编辑很快但无法看出改了什么，评审成本可能比编辑时间高得多。

三、八款工具深度拆解：各自解决什么问题，又会在哪里卡住

1. Mermaid：把轻量图放进文档和代码评审

Mermaid 的优势是文字描述到图形的路径短，适合把流程图、序列图等内容放在支持渲染的 Markdown 文档中。对于已经把架构说明、运行手册和变更记录放进代码仓库的团队，它能减少“图文件在哪、谁有最新副本”的沟通成本。

我会把 Mermaid 用在边界清楚、表达规则相对简单的图上。例如部署流程、故障升级路径、服务请求顺序，或者需要随代码提交一起审查的变化。它尤其适合先把逻辑写清楚，再讨论是否需要精细视觉排版。

它的限制也很实际：当图形需要大量自定义位置、复杂分组或品牌化视觉时，文本描述不一定比拖拽画布顺手。即使语法支持某种表达，也不代表团队能轻松维护。不要为了“图可版本化”，把每张图都改造成难读的长语句。

我使用文本图时会把可读性放在压缩字符数之前，给节点使用稳定名称，并把关键分支拆成有意义的子图。图变复杂后，宁可拆成“正常发布”和“故障回滚”两张图，也不要为了减少文件数让读者在一张图里追踪几十条交叉线。

flowchart LR
commit[代码提交] –> test[自动化测试]

test –>|通过| build[构建镜像]

test –>|失败| notify[通知开发者]

build –> scan[安全扫描]

scan –>|通过| deploy[部署到预发]

scan –>|失败| hold[阻止发布]

deploy –> verify[健康检查]

verify –>|异常| rollback[回滚]

verify –>|正常| release[完成发布]

这段示例的重点不是语法，而是把失败分支、阻断动作和回滚节点显式呈现。现实项目还需要补上测试责任、审批策略、超时处理等信息，但这些内容应按读者任务增补，而不是默认把所有细节塞入总览图。

2. PlantUML：适合愿意接受语法约束的工程团队

PlantUML 同样以文本描述生成图，但其表达体系覆盖多种工程图形类型，适合有稳定图形规范、希望把图源纳入版本管理的团队。和纯画布相比，文本更便于搜索、审查与复用；和轻量标记语法相比，团队通常需要花更多时间理解具体语法与渲染链路。

我会在序列图、组件关系图以及需要重复生成或批量维护的工程图中评估它。若组织已经有持续集成任务负责渲染文档，可以进一步验证生成结果是否能在合并请求中预览。不过，自动化并非零成本：渲染依赖、字体、版本兼容、图像产物存储都应纳入维护责任。

它不适合被包装成“只要写文本就没有排版问题”。复杂图仍然可能难读，语法错误也会打断渲染。团队需要约定图的命名、分层、颜色和外部依赖，否则一个人写出的图可能很难由其他人接手。

实践中我会为重要图建立最小检查：源文件能否渲染、渲染产物是否成功生成、图中是否包含必要的标题和范围说明。把“能生成图片”当成验证终点不够，还应检查图的边界、方向和关键关系是否仍符合实际系统。

3. diagrams.net：自由画布的实用型选择

diagrams.net 的突出价值是画布式编辑直观，适合网络拓扑、部署视图、组件边界和需要较多自由布局的流程图。对于不想先学习图形语言、又希望快速搭出可讨论版本的团队，它的进入门槛通常较低。

我会把它放在“视觉表达明确，但不一定需要模型自动生成”的任务里。比如评审一个跨区域部署方案，图中需要明确网络区、入口、服务节点和依赖时，拖拽布局往往容易让团队快速对齐。它也适合把既有图逐步整理为更易读的结构。

真正要设计的是文件治理：源文件存在哪里、导出的图片如何与源文件对应、谁拥有编辑权、变更怎么审查。只把一张 PNG 放进文档，虽然容易阅读，却很难验证图片是否来自当前源文件。我的建议是至少保留可编辑源文件，并在文档中标注最后校验时间与负责人。

如果团队通过代码仓库管理图源，应先测试冲突处理和差异审查体验。画布文件可能不如纯文本那样容易逐行理解，评审时可以附一段简短说明，指出新增了什么节点、改变了什么关系、影响了哪些操作流程。

4. Lucidchart：适合在线协作，但先看协作治理是否匹配

Lucidchart 面向在线图表创建和协作，适合跨职能团队共同整理流程、系统关系和评审材料。对需要同步编辑、评论或统一模板的团队，它的吸引力不只是画图，而是让多个角色在同一份材料上对齐。

我会优先验证三个问题：参与者能否在合适权限下编辑或评论；图表能否以团队需要的形式导出和嵌入；组织能否管理共享范围与外部访问。产品支持某个协作功能，并不自动代表它适合本组织的权限制度或数据治理要求。

它的风险是“协作发生了，维护责任却没有落地”。如果一张架构图由十个人共同编辑，却没有明确负责人和校验机制，协作人数越多不一定越可靠。建议把评论、修改和正式批准区分开，并把最终版本与对应系统、环境或发布周期关联。

和以仓库为中心的方式相比，在线画布可能更适合需要广泛参与的视觉讨论；但如果团队要求每次系统变更都能在代码差异中审查，就要试清楚在线文档与现有版本控制流程的衔接，而不是只看实时协同效果。

5. Miro：工作坊和复盘的画布，不应自动成为系统真相

Miro 的强项是开放式协作画布，适合架构工作坊、事故复盘、服务蓝图和需求探索。它能让不同角色先把观点、事件和依赖摆到一个共同空间里，尤其适合问题尚未收敛、团队还需要通过讨论形成结构的阶段。

我会把它用于“先发现问题，再整理结论”的过程。例如复盘中先标记故障时间、告警、人工操作和用户影响，然后再把确认后的依赖关系整理到正式架构视图。白板上的便签很多，不代表系统关系已经被严谨建模。

常见误用是把白板截图当作长期运行手册。白板适合探索，但信息结构可能混杂假设、意见和事实。复盘结束时应区分已验证事实、待验证假设和后续行动，并把需要长期维护的结论迁移到明确的文档或模型中。

因此我不会问“Miro 能不能画架构图”，而会问它是否适合当前阶段。方案探索、跨团队讨论和事件复盘通常适合；需要在每次代码变更中校验结构一致性时，则要准备好与工程化图源建立清晰的交接。

6. Excalidraw：把复杂概念讲明白，往往比画得工整更重要

Excalidraw 的手绘风格适合快速表达概念、系统边界和简单流程。它让图看起来像正在讨论的草图，能降低“这是不是已经定稿”的心理压力。对于方案早期沟通，这种不那么正式的外观反而有帮助。

我会在白板讨论、技术分享和快速解释故障路径时优先考虑它。比如向不同背景的同事说明一个请求为何经过网关、服务和消息队列，简单图形通常比直接展示复杂部署细节更容易建立共同理解。

它的边界是正式性与规模。若图需要满足严格布局规范、承载大量关系、长期作为运行依据，手绘表达可能不够稳定。此时可把草图作为需求输入，再迁移到适合长期维护的工具，而不是把草图无限扩写成一张“什么都有”的大图。

我也建议在草图里明确标注“待确认”与“已验证”，否则轻松的视觉风格可能让不确定信息被误认为事实。对于事故现场尤其重要：一条箭头可能是初步猜测，必须区分它与日志或监控已经验证的依赖。

7. Structurizr：当团队想以模型组织多种架构视图

Structurizr 与 C4 建模思路相关，适合把软件系统的上下文、容器和组件等视图放在一个模型体系中考虑。它的价值不只是生成某张图，而是试图让不同层级的视图围绕同一套架构元素组织，减少每张图各自维护同名服务、边界和关系的重复劳动。

我会在系统数量多、架构视图不止一张、团队愿意建立建模约定的场景里评估它。若团队当前连服务命名、系统边界和责任归属都未达成共识，直接引入模型工具不会自动解决这些治理问题；模型只会把已有共识或混乱结构化。

采用前应做一个小范围试点：选择一个有代表性的系统，明确模型元素、关系语义和视图受众，再让不同角色尝试维护。重点观察新服务加入时是否需要重复修改多个视图，以及非原作者能否读懂模型和生成的图。

它的成本主要在前期建模与持续维护。若组织愿意把架构模型当作工程资产，建模投入可能换来更稳定的多视图管理；若团队只是偶尔做一次汇报图，则可能显得过重。

8. IcePanel：聚焦架构浏览，采购前要验证工作流而非只看展示效果

IcePanel 面向软件架构可视化与协作，适合希望以较直观的方式浏览系统关系、服务边界并开展架构讨论的团队。相对于通用画布，它的价值预期在于让架构对象和视图更贴近软件系统语境，而不是从空白画布开始组织一切。

我会重点验证它与现有工程流程的连接方式：架构模型如何建立和更新，开发者如何发现某个服务的关系，审查者如何定位变更，生成或导出的资料能否进入团队已有文档与交付流程。这些问题比单看演示中的图形效果更能决定长期采用率。

需要避免的误区是把“架构专用”理解成“上线后自动准确”。任何模型都需要信息来源、维护责任和更新触发条件。若架构变化没有进入模型维护流程，专用工具也会留下过期关系。

因此，IcePanel 与 Structurizr 的比较应放到同一个试点任务里：看团队能否快速建立可理解的系统视图，能否持续维护，以及是否能让开发、平台和架构角色形成共同语言。不同产品版本与部署配置可能变化，试用时应以当前可用能力为准。

四、常见误区：看上去像在做可视化，实际没有降低风险

1. 把图的数量当成可视化成熟度

图越多不等于系统越透明。没有受众、用途和维护责任的图，会增加信息噪声。尤其是同一系统同时存在几份名称不同、关系不一致的图时，读者需要先判断版本真伪，图反而制造了额外成本。

我会定期问三个问题：这张图由谁维护；它回答什么问题；多久需要校验一次。如果团队无法回答其中任一项，就先不要继续增加图表，而应先确认是否要保留、合并或归档。

2. 以为文本化就等于自动同步

文本图便于版本管理，但不会自动知道生产环境实际发生了什么。只有团队把图源纳入改动流程，要求相关变更同步更新，并在必要时检查渲染结果，文本图才真正获得工程化优势。

错误的使用方式是先维护代码，再在季度末集中补图。更稳妥的做法是明确触发条件：新增服务、改变数据流、变更网络边界、修改部署路径时，相关图是否需要同步评审。图不必为每个小改动更新，但触发标准应该说得清楚。

3. 追求一张图解释一切

一张图承载过多层级和细节，会让关键路径被边缘信息淹没。总览图应帮助读者定位系统边界和主要关系，细节图再解释服务内部依赖、错误处理和部署参数。读者要是需要放大、缩小、反复找图例才能理解主流程，通常说明图的层级拆分需要重做。

我常用的检查方式是让不了解该系统的人在有限时间内回答一个问题，例如“请求失败时先检查哪一段”。如果对方只能逐个阅读节点、仍然无法找到路径，就不应把问题归咎于读者缺乏经验，而要检查箭头、命名和图的主次关系。

4. 把实时协作误当作变更治理

多人同时编辑能缩短讨论周期，却不能代替批准、版本追溯和事实验证。架构图可能涉及安全边界、数据驻留和生产操作，谁可以编辑、谁可以发布、谁负责确认事实，都应与团队的治理要求一致。

我会把协作能力拆成“共同讨论”和“正式发布”两个阶段。前者可以开放参与，后者应有清晰的责任人、审核步骤和版本标识。这样既能保留协作速度，也避免未经确认的便签或箭头进入正式运行资料。

五、专业判断逻辑：先决定图如何成为资产，再决定用什么工具

1. 第一步：确认图的权威来源

先确定图描述的是设计意图、当前运行状态，还是某次讨论的假设。设计图可以记录目标状态，运行图则应尽可能反映实际部署，讨论白板应保留不确定性。把这三类混在一起，读者就会误以为“目标架构已经上线”或“临时猜测已经验证”。

我通常会在图上写清名称、范围、环境、负责人和最近校验时间。并不是每张图都必须塞入复杂元数据，但最低限度的上下文能减少误读。对于生产相关图，还应说明是否包含敏感信息，避免在外部共享时泄露网络结构或内部标识。

2. 第二步：用变更频率和评审方式决定图源

如果图随代码提交改变，且审查者需要查看细粒度差异，优先试文本源或模型源；如果图主要用于会议沟通，且变化由多人现场讨论产生，画布或白板可能更顺；如果多个视图要共享相同的服务元素，结构化模型值得试点。

我会特别检查最常见的修改，而不是只看第一次创建。例如新增一个服务要改几处、重命名组件会不会漏掉引用、移动一段流程是否让旧关系残留。首图绘制体验只决定开始速度，日常小改是否可控才决定长期成本。

3. 第三步：衡量审查者成本，而非作者熟练度

一个熟练作者可能很快写出文本图，但其他人未必能读懂；一个熟悉画布的架构师可能十分钟完成拓扑，团队却需要半小时才能确认改动影响。因此，试点评估应邀请至少一名非原作者阅读和修改，不要只让工具倡导者自己打分。

我会记录新读者找到关键关系的时间、理解失败分支所需的提示次数，以及提出修改后是否能准确定位源文件。这些不是通用行业基准，而是可以在团队内部重复的可用性观察。比较时保持任务、参与者角色和信息范围一致，才有参考价值。

4. 第四步：把集成要求变成验收条件

需要和代码仓库、文档系统、工单或持续集成流程配合时，提前写出验收条件：图源能否被存档、渲染失败是否可发现、变更能否审查、权限是否符合要求、导出内容是否足够清晰。不要把“有集成”理解成“集成后可运维”，真实流程还包括故障定位、升级和责任分配。

我建议从一条实际工作流验证，而不是做一场孤立演示。选择一次新增服务的变更，从提出修改开始，经过编辑、评审、发布和后续查询，观察图是否在每个节点都能帮助读者。任何环节需要人工复制粘贴或口头解释，都值得记入试点结果。

5. 一个可执行的评分框架

团队可以采用 100 分内部评分，但权重应服从场景。以下是我用于试点设计的建议权重，不是行业通行标准。若团队最重视版本审查，应提高可追溯性权重；若主要做跨团队工作坊，则应提高协作和上手体验的权重。

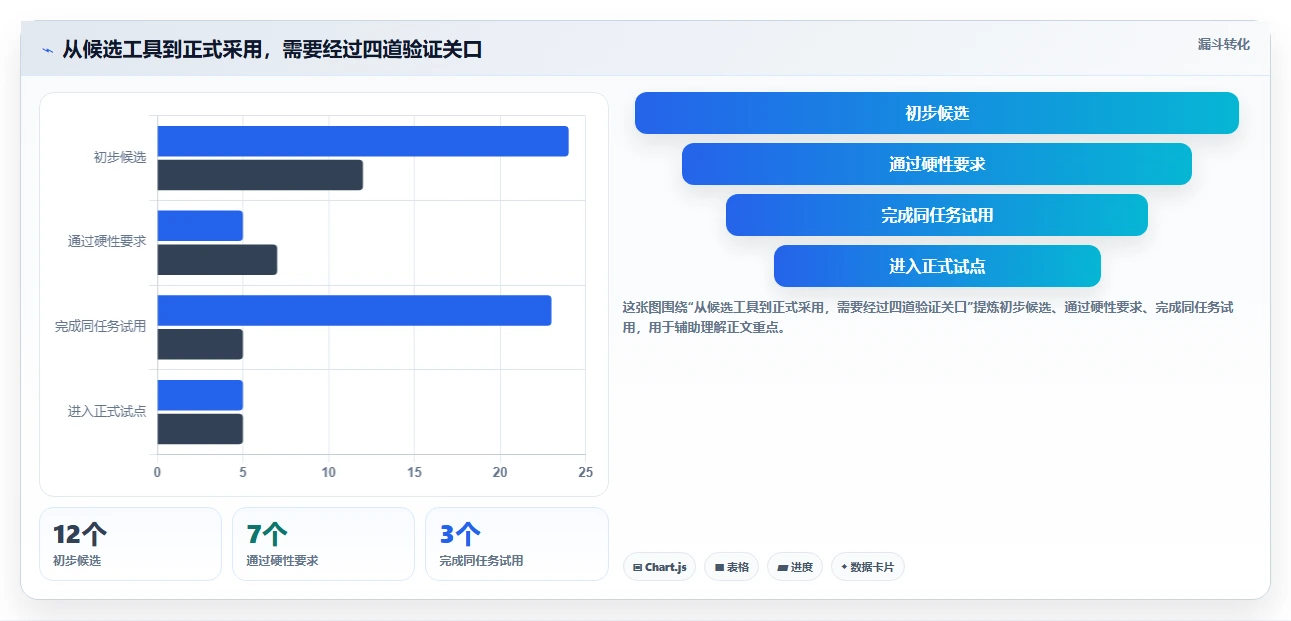

评分表不应掩盖硬性门槛。若工具不能满足组织的数据存储要求，或关键图无法导出为团队可长期保存的格式，即使界面体验评分很高，也不应进入最终选型。先筛掉不可接受风险，再比较便利性，通常比把所有维度简单相加更可靠。

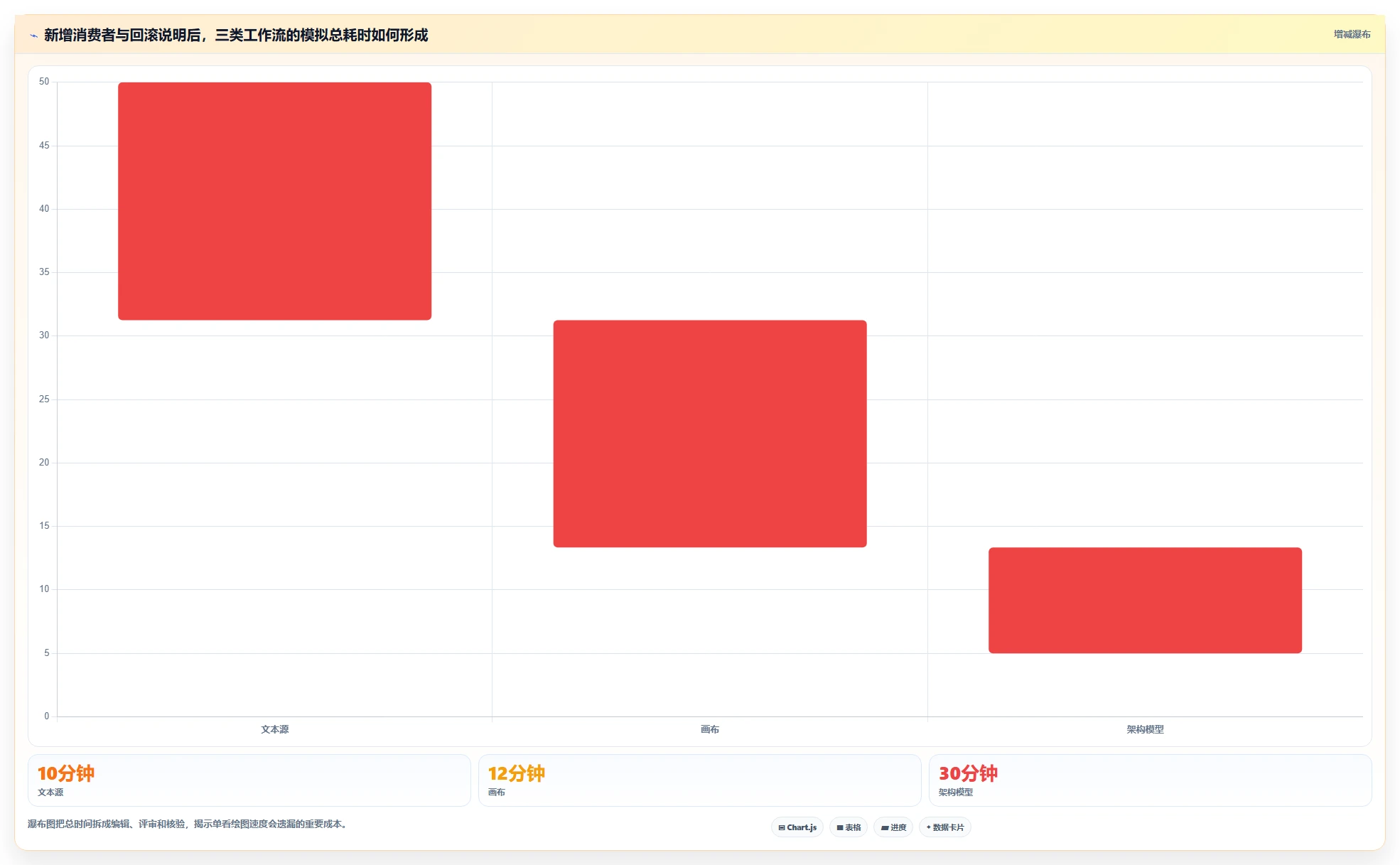

六、具体案例与数据观察：同一条发布链路，三种方式的实际取舍

1. 案例设定：一次服务发布新增消息队列和失败回滚

我用一个不指向特定公司的模拟案例来观察工具差异：某团队有网关、订单服务、消息队列和库存服务，发布时先部署预发环境，再执行健康检查；若检查失败则回滚。现在要新增一个消费者，并标出积压告警和人工暂停发布的条件。

这个任务有意包含三个难点：既要表达服务关系，又要说明发布顺序，还要区分正常路径和故障路径。若只画静态组件图，读者看不出发布门槛；若只画流水线，读者看不出消息链路；因此我会拆成一张系统关系图和一张发布流程图，而不是试图用一张图解决所有问题。

2. 文本图工作流：差异容易审查，视觉布局要保持克制

在 Mermaid 或 PlantUML 这类文本源流程里，新增消费者和告警关系可以形成明确的文本改动，适合随代码变更一起审查。评审者能较快回答“是否新增了消费者”“失败时是否阻止发布”，但必须确认图的语法和渲染没有意外改变，且节点命名与代码中的服务名称一致。

情景模拟中，我把一次修改与检查估算为约 25 分钟：修改图源 10 分钟、评审差异 8 分钟、检查渲染和链接 7 分钟。它不是实测均值，只用于提醒团队把评审与发布环节计入成本。遇到复杂布局时，文本图的调整时间可能明显增加。

3. 画布工作流：快速布局有优势，评审说明不能省

在 diagrams.net 或在线画布场景里，添加队列与消费者通常容易通过拖拽完成，讨论者也能即时看到关系变化。但评审者如果只收到一张更新后的导出图片，未必能迅速判断哪条关系是新增的、哪个箭头方向改变了。

情景模拟中，编辑与导出约 12 分钟，评审说明约 15 分钟，核对源文件与文档链接约 10 分钟，总计约 37 分钟。若团队已经有规范的评论和版本流程，审查成本会下降；若源文件和导出图片分开保存，版本混淆则会抬高后续维护成本。

4. 模型化工作流：初次建模投入较高，重复视图维护可能更少

在 Structurizr 或 IcePanel 一类架构建模思路下，团队需要先定义服务、队列、系统边界和关系，再生成或组织所需视图。初次录入元素和约定关系可能比画一张图更花时间，但若这些元素会被多个视图重复使用，后续变更可能不必在多处手工重画。

情景模拟中，首次添加模型元素约 30 分钟，评审模型关系约 10 分钟，核验不同视图约 8 分钟，合计约 48 分钟。若只做一次小图，这种投入不划算；若同一系统要维护上下文图、部署图和服务关系图，长期重复成本才是关键比较对象。

5. 案例结论：比较累计成本，不要只比较首次绘制速度

对一次性汇报图，画布的快速布局可能最合适；对每次发布都要同步更新的流程，文本源更容易进入评审；对多个视图反复引用同一系统元素的团队，模型化方式值得小范围试点。没有哪种方式天然能消除过期风险，责任人、变更触发条件和复核机制始终是决定因素。

这也是我认为“画图工具深度测评”最容易被忽略的点：工具的成本不是一张图从空白到完成的时间，而是它经历多轮变更后，团队仍然愿意维护的成本。第一次快、第三个月没人更新的方案，不一定比第一天多花十分钟、后来能持续审查的方案更省钱。

七、不同团队的行动建议：先做小试点，再决定是否标准化

1. 小团队或刚建立 DevOps 流程：不要先引入重型建模

如果团队规模小、服务数量有限，先挑一张最常被引用的流程图或服务关系图作为试点。团队习惯使用仓库文档时，可以从 Mermaid 开始；偏好自由布局时，可以用 diagrams.net；讨论仍处在探索阶段，可用 Miro 或 Excalidraw 快速形成草图。

试点目标不是建立完整的架构治理体系，而是验证两个问题：图是否更容易更新，其他人是否更容易理解。只要这两个问题得到正向反馈，再决定是否扩展到更多图类型。不要因为工具支持大量图形，就一次性要求所有团队迁移。

2. 中大型、多服务团队：把图和责任边界一起设计

服务较多、涉及多支团队时，重点通常不是画布够不够大，而是系统命名、依赖关系和维护责任能否一致。可以评估 Structurizr 或 IcePanel 等架构建模方向，同时保留文本图或画布图用于不同的局部任务。

试点时选一个跨团队系统，不要选最简单、也不要选最混乱的对象。让服务所有者、平台团队和一名非原作者共同完成一次变更，记录谁能理解模型、哪个关系最难维护、哪些视图会重复修改。试点结束后再决定模型约定和推广范围。

规模本身不是引入专用架构工具的充分理由。若服务关系经常变化，但团队没有信息所有者，先落实责任和更新触发规则；否则工具只会把不一致数据集中到一个看上去更正式的位置。

3. 安全与合规要求较高的组织：先检查数据与权限边界

这类团队应先明确图中会出现哪些敏感内容，例如内部域名、网络分区、数据流和供应商依赖。随后确认工具的部署方式、数据存储区域、访问控制、外部分享策略和审计能力是否符合组织要求。

如果在线协作的治理条件不满足，不能仅因为体验好就绕过流程；如果组织要求资料可长期留存，也要验证导出格式和源文件能否脱离当前账号或套餐继续访问。必要时选择可在组织控制环境中管理的方案，并由安全与平台团队共同完成试点。

4. 经常发生故障复盘的团队：把时间线、证据和架构关系分开

事故复盘适合用白板或画布收集时间线、告警、操作和假设，但复盘完成后应把验证过的系统关系同步到权威架构资料。不要直接把临时推测固化为事实，也不要为了画得完整而把所有日志细节塞入总览架构图。

我会在复盘模板中区分三种信息：观察到的事件、已经验证的原因、仍待验证的假设。对应的图也可使用不同样式或标签区分。行动项则应指向明确负责人和后续校验时间，避免复盘白板成为没有下文的资料堆。

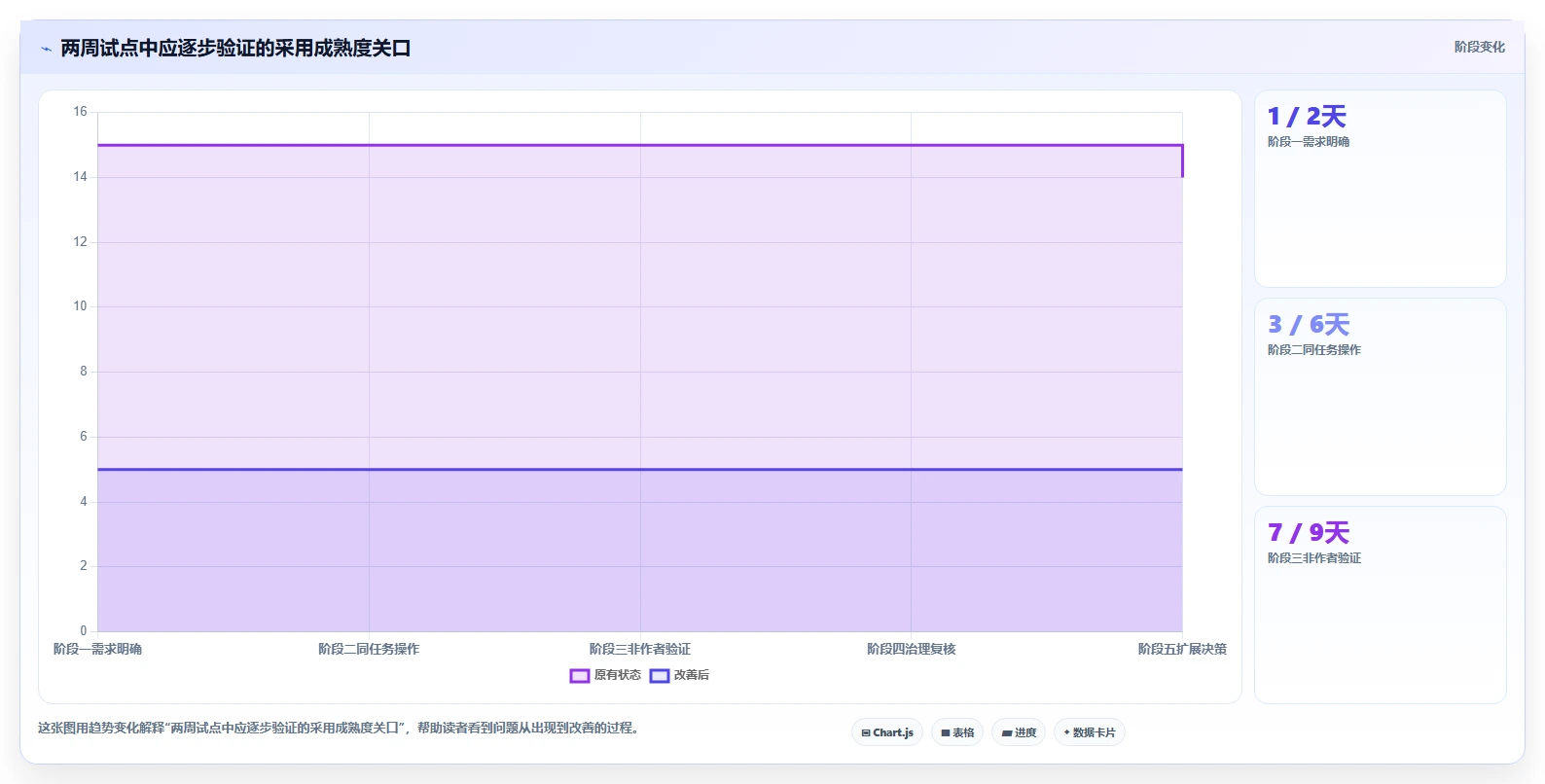

5. 试点执行步骤：用两周解决关键不确定性

1. 挑选代表性图。选择近期会发生变化、且有明确读者的图，不要选只用于一次演示的材料。
2. 定义同一任务。例如新增一个服务、改变一条依赖、补充故障回滚，并要求另一位成员完成审查。
3. 记录过程时间。分别记录编辑、评审、发布核验与寻找权威版本的耗时，不以作者主观感受替代观察。
4. 邀请非作者使用。观察对方能否找到关键路径、发现变更并指出不确定关系。
5. 复核硬性约束。检查权限、历史记录、导出、存储和组织现有流程适配情况。
6. 决定是否扩展。只有当维护责任、更新触发和读者收益都清楚时，才把试点推广到更多团队。

八、最终取舍：没有“最好用”的工具，只有更适合被持续更新的图

1. 什么时候选文本源

当图频繁随代码或配置变化，评审需要看清改动，团队也愿意维护简洁的图形语法时，Mermaid 或 PlantUML 值得先试。取舍是接受语法学习和布局限制，换取更清楚的源文件管理与变更审查可能性。

2. 什么时候选画布或白板

当图主要服务于方案讨论、跨职能协作或快速梳理，且视觉布局比代码差异更重要时，diagrams.net、Lucidchart、Miro 或 Excalidraw 更值得评估。取舍是需要额外设计源文件、导出版本、权限和正式发布的管理方式。

3. 什么时候选架构模型

当同一系统需要维护多种视图，服务元素和关系经常重复出现，而且团队愿意共同制定建模规范时，可以试点 Structurizr 或 IcePanel。取舍是前期建模投入和持续治理责任；如果只维护少量低频图，这部分成本未必值得承担。

4. 下一步怎么做

我建议今天就选一张“经常被引用、最近又发生过变更”的图，写下它的读者、用途和负责人。然后挑两种不同类型的工具，用同一项变更任务做小规模对比，记录修改、审查、核验和非作者理解所需的时间。

我的核心判断是：DevOps 可视化的成熟度，不看团队画了多少张图，而看系统变化之后，关键图能否及时更新、被其他人验证，并在需要时帮助团队采取正确行动。下一步不是先采购功能最多的工具，而是让一张重要的图经历一次真实变更，再根据维护证据决定工具与标准。

参考资料与核验说明

工具能力和语法细节可从各产品的公开资料进一步核验，包括 Mermaid 文档、PlantUML 官方网站、diagrams.net 文档、Lucidchart 与 Miro 的产品说明、Excalidraw 项目文档、Structurizr 文档，以及 IcePanel 的产品资料。公开功能会随版本与套餐变化，本文没有把模拟评分或工时估算描述为市场统计，也不替代组织的安全、采购和技术验证。
