2026年项目管理系统ER图工具大盘点：6款最受欢迎的研发管理利器

《2026年项目管理系统ER图工具大盘点：6款最受欢迎的研发管理利器》里最容易被忽略的一点是：项目管理系统和 ER 图工具通常不是同一种产品，也不应该被强行当成一种产品比较。前者负责需求、任务、版本和协作流程；后者负责描述数据实体、字段、主外键与表之间的关系。研发团队真正需要评估的，不是“哪款项目管理系统画 ER 图最好”，而是 ER 图能否与需求、评审、开发任务和变更记录形成可靠闭环。

本文按建模方式、协作能力、交付流程和适用边界，盘点 dbdiagram.io、DrawSQL、DBeaver、Navicat Data Modeler、Visual Paradigm 与 diagrams.net 六款工具，并说明它们怎样与研发管理平台配合。

一、先讲核心结论：先选建模方式，再决定如何接入项目管理

1. 六款工具不是同一赛道的六个平替

这六款工具覆盖了不同的工作方式：有的用文本描述快速生成 ER 图，有的强调团队在线协作，有的围绕数据库连接和逆向工程展开，还有的更适合企业级建模或通用图形绘制。若只看“能不能画实体关系”，它们似乎差不多；一旦把版本追踪、多人评审、数据库同步和开发交付放进来，差异就很大。

我的结论不是“第一名适合所有人”，而是先问团队现在的 ER 图从哪里来、谁维护、怎样评审、何时同步到数据库。新系统设计阶段，文本化和协作体验往往更重要；已有数据库治理阶段，逆向工程和结构差异更重要；跨系统架构评审阶段，规范表达与文档管理的权重会明显增加。

下文的对比采用“能力适配”而非销量排名。各工具的功能与授权会随版本调整，本文不把未核实的套餐价格、用户数或市场份额伪装成事实。涉及工作量的数据会明确标注为情景模拟，用来帮助团队估算，而非厂商实测结论。

2. 排名应该按团队任务拆分，而不是按“功能最多”排序

若团队要在十分钟内画出一张用于需求评审的关系草图，强大的数据库同步能力可能不是加分项；若数据库已经运行多年，手工重画实体关系反而会引入漏字段、漏索引和关系错误。功能越多，并不自动等于选型越好。工具与当前工作阶段错配，比工具缺少一项高级功能更容易造成长期返工。

因此，本文的“六款盘点”是研发决策清单，不是声称这六款拥有相同定位或统一排名。建议把团队当前最频繁的场景列为主场景，再把安全、权限、格式兼容和维护成本列为门槛项；只有通过门槛的工具才进入试用评分。

3. ER 图要进入管理流程，但不必塞进管理系统里

ER 图通常需要图形编辑器或数据库建模工具完成；需求管理平台则擅长承接用户故事、缺陷、迭代、测试和发布。两者可以通过需求链接、附件、版本库地址、评审任务或自动化集成串起来。集成的目标是让结构变更可追踪，不是要求每个系统都重复实现同一套建模能力。

例如，团队可以把“订单拆分为主订单和子订单”的建模结果放在版本库中，把图的变更链接关联到需求和开发任务，再由评审流程确认迁移脚本、回滚方案和兼容策略。管理平台承担责任人、状态与决策记录，建模工具承担模型表达与数据库结构工作。

二、背景和真实场景：ER 图一旦脱离变更流程，就会变成过期图片

1. 图画对了，也可能无法指导开发

我在评审研发流程时会先追问三个问题：图对应哪个版本？哪些需求触发了这次结构变化？开发完成后，图和实际数据库由谁核对？如果团队回答“图在共享文件夹里”“设计师改完发群里”，问题通常不在画图能力，而在模型缺少版本、评审责任和交付检查。

常见故障不是 ER 图画不出来，而是同一个实体在不同文档里出现多种解释：产品把“用户”理解为账号，数据库把它拆成账号与个人资料，报表又把它当成自然人。没有关联到具体需求和接口时，图只能表达结构，不能解释结构为什么这样设计。

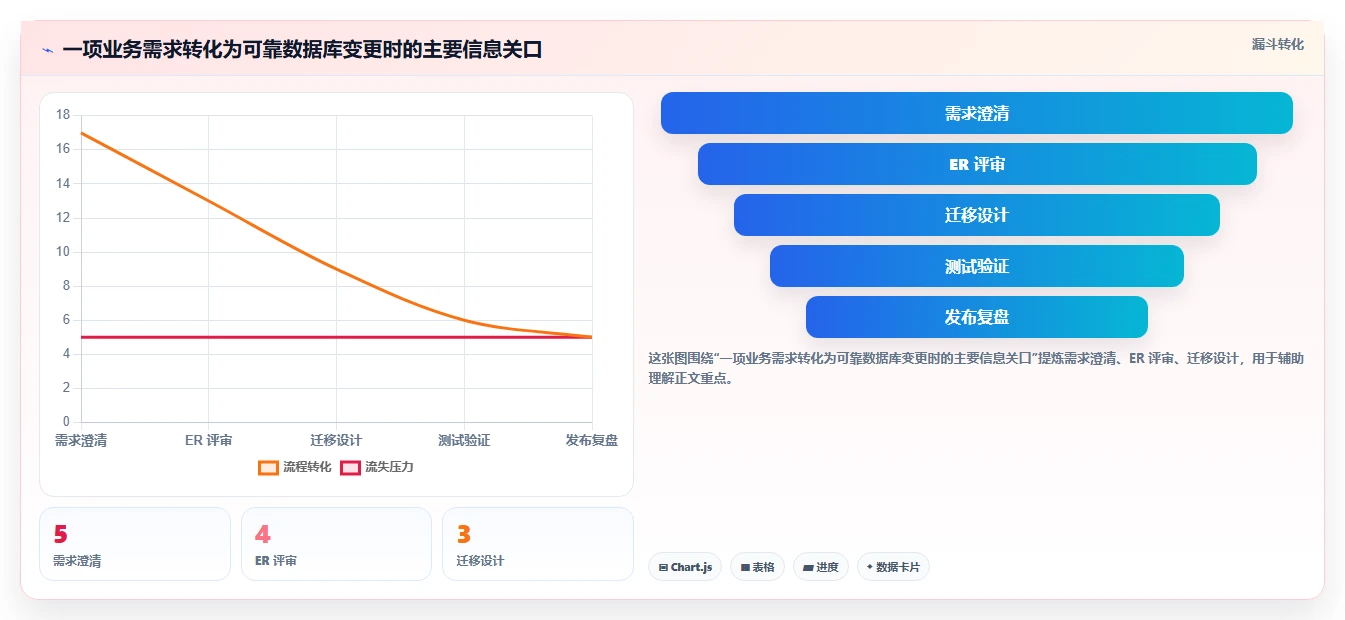

2. 需求变化通过几个节点传到数据库

一个典型的结构变更会经过需求确认、领域对象梳理、ER 建模、技术评审、迁移脚本编写、代码实现、测试验证和发布观察。每个环节都可能产生信息损耗。例如需求提出“支持多个收货地址”，如果没有确认默认地址规则、地址历史是否保留、删除是否软删除，ER 图很容易只多出一张地址表，却漏掉核心业务约束。

我通常把“可追溯”定义为：能从一条结构变更找到对应需求、评审结论、代码或迁移记录，也能从需求反向找到最后生效的模型版本。只有图片链接而没有版本标识，表面上有文档，实际上仍无法回答“线上结构为什么和图不一样”。

3. 研发管理平台的价值在“责任链”，不是代替 ERD 编辑器

对中大型团队而言，一次数据库改动可能涉及产品、后端、数据、测试、安全和运维。研发管理平台的价值是把“谁提出、谁评审、谁实现、谁验收”落到工作项和流程里。以 PingCode 这类面向中大型企业及百人以上组织的研发管理平台为例，可以把需求、开发任务、测试和发布事项纳入同一管理链路，再通过附件或外部链接关联 ER 图和迁移方案。

这里需要划清边界：不要因为管理平台能保存图片，就把它当成具备数据库建模和结构校验能力；也不要因为 ER 工具能导出图，就认为它已经解决需求审批和发布追踪。模型在哪里维护、变更由谁批准、管理平台记录什么状态，应该分别明确。

4. 结构变更的风险与表数量没有简单正相关

增加一张表不一定是高风险，修改核心身份表的一列也可能影响多个服务和历史数据。真正要评估的是关系覆盖面、数据量、兼容窗口、读写路径和回滚难度。一个小型应用增加只读字典表，风险可能低于大型业务系统为主订单表调整唯一键。

这也是为什么“工具支持多少种数据库”只是采购问题的一部分。团队还需要知道它能否呈现实际约束、能否识别模型差异、能否与迁移流程配合，以及模型错误如何进入代码评审。不同团队的主要风险源并不相同，工具评价也不应该只看功能清单。

三、拆解常见误区：有图不代表有模型，有同步不代表安全

1. 把“能画 ER 图”误认为“具备数据库工程能力”

通用绘图工具可以画实体方框和连线，但图形上的连接线未必对应真实外键，字段类型和索引也可能只是文本标注。遇到多对多关系、复合主键、部分唯一索引、软删除约束或数据库特有类型时，手绘图的表达容易依赖作者口头解释。

这类工具适合概念讨论和方案草图，不意味着不能用于生产设计。关键是把它的边界说清：哪些信息是图形对象的属性，哪些只是视觉标注；哪些约束会被导出或校验，哪些需要迁移脚本和代码另行保证。若不做这层区分，审阅者可能把“画出来了”误读成“数据库一定会执行”。

2. 把逆向生成的现状图误当作目标设计

从数据库反向生成 ER 图，对理解遗留系统很有价值，但反向生成只告诉团队“当前库里有什么”，不能自动说明“业务应该怎样设计”。现有表可能包含历史妥协、临时字段、重复关系和已经废弃但未清理的列。把它们照单全收作为新架构蓝图，等于把历史债务包装成规范。

更稳妥的做法是把“现状模型”和“目标模型”分开标识。评审中先用逆向图定位真实依赖，再用需求和领域规则确认目标结构，最后记录迁移步骤和兼容期限。缺少这一步，团队常会在新服务里复制旧系统的偶然设计。

3. 把“云端协作”误认为“版本治理”

多人同时能打开一张图，只解决了访问问题，未必解决变更审核、历史回滚、分支比较和发布记录。真正的版本治理至少要能回答：谁在何时改了什么、变更经过谁同意、当前线上对应哪个版本、发生问题时如何还原。

如果工具本身的历史能力不足，可以把文本模型、导出文件或模型版本提交到 Git，并在项目管理工作项中记录提交号和评审链接。这样会增加一些流程，但能建立可审计的变更证据。不要把“文件名里加日期”当作稳定的版本策略。

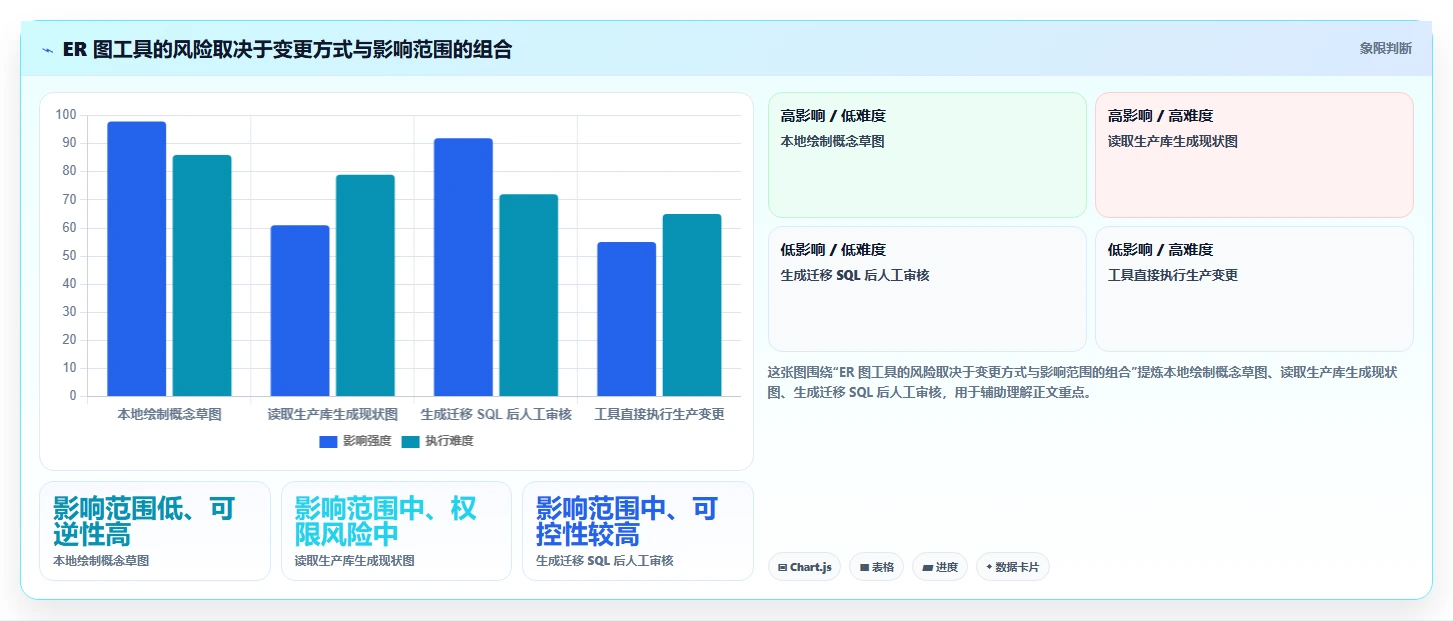

4. 把实时同步理解成无风险操作

连接生产数据库并读取结构，和把设计模型同步到生产库，是两类风险完全不同的行为。前者通常是读取元数据，仍需控制账号权限、网络边界和敏感信息；后者可能执行结构变更，必须经过迁移审核、备份策略和发布窗口评估。

尤其要确认工具中的“同步”具体指什么：比较模型、生成 SQL、直接执行，还是更新本地模型。不同产品或不同操作入口的含义可能不同。团队应在非生产环境做一次完整演练，确认生成语句、执行权限和失败后的恢复路径，再决定是否纳入正式流程。

5. 把“表多”当作选型门槛，却忽视变更频率

几十张表的系统如果每周频繁改动并且多人并行开发，对版本差异与协作的要求可能高于几百张表但长期稳定的系统。反过来，超大数据库即便变更少，也会更重视逆向加载性能、对象过滤和结构浏览体验。

所以我建议把数据规模和变更节奏分别记录。前者影响模型可读性和加载性能，后者影响审查、冲突处理及流程集成。只用“库里有多少张表”来选工具，容易选到适合演示、却不适合日常维护的方案。

四、专业判断逻辑：用五道门槛把工具筛选从主观印象变成评估

1. 第一关：明确模型的权威来源

先确定团队最终认可的数据库定义保存在哪里：数据库本身、模型文件、迁移脚本，还是多个来源共同组成。所谓“唯一真相”不一定必须是某一种文件格式，但必须有明确的主次关系。例如模型文件用于设计，迁移脚本是部署依据，线上数据库作为运行现状，三者之间的差异通过发布校验处理。

若没有权威来源，工具功能越丰富反而越容易制造多份互相冲突的“最新版”。评估时可以拿一个已上线的数据库、一个待开发需求和一条历史迁移脚本进行演练，观察团队能否说清现状、目标和生效版本分别是什么。

2. 第二关：按阶段选择能力，而不是追求功能全集

概念建模阶段需要快速表达业务对象和关系，逻辑设计阶段需要明确主键、约束、命名和关系基数，物理设计阶段则需要考虑数据库类型、索引、分区、字符集及迁移影响。一个工具可能在某阶段很好用，却不适合贯穿全部阶段。

团队可以允许不同阶段使用不同工具，但要定义交换格式、文件归档位置和交接责任。如果从概念图切到数据库模型时依赖人工重画，应把重画时间和误差风险计入成本，而不是只比较订阅费用。

3. 第三关：验证协作中的冲突处理方式

试用期间不要只让一个人画一张演示图。安排两位成员同时修改同一实体、分别新增字段，并模拟一次评审意见退回。观察系统是否提供清楚的差异、是否能恢复旧版本、评论能否定位到对象，以及审批结果是否可以被追踪。

对分布式团队而言，访问控制、审计记录、身份认证、数据驻留和离职人员权限回收，可能比视觉编辑体验更重要。企业选型应由研发、安全、运维和采购共同确定门槛，不能只让数据库工程师单独拍板。

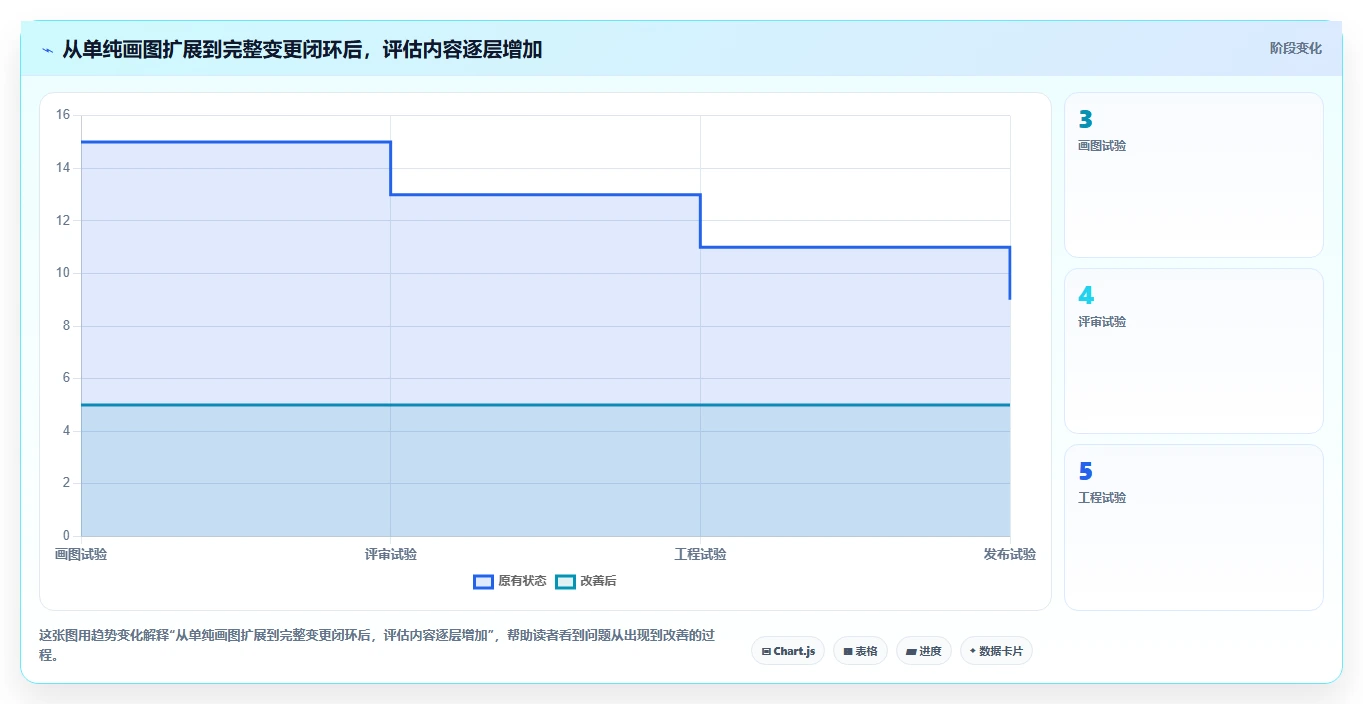

4. 第四关：测量“变更闭环”而非单一画图速度

只测“画出十张表要几分钟”会高估工具价值。更实用的试验是从需求开始，完成模型设计、评审、差异确认、迁移脚本生成或编写、测试反馈、文档归档和工作项回写。记录总耗时、返工点和信息遗漏，而不是只记录画图阶段。

以下指标可由团队自己采集：一次变更从提出到评审完成的中位时长；模型与数据库不一致的发现次数；因结构解释不清造成的返工次数；评审意见关闭时间；迁移失败后的恢复耗时。这些才是选型后可以持续验证的结果指标。

5. 第五关：把安全、成本和退出能力作为硬约束

涉及企业数据时，至少核对账号权限、数据是否上传到第三方服务、是否支持私有化或受控部署、日志保留和权限审计方式。具体能力应以厂商当前文档和合同为准，不能从“支持团队协作”推断其满足企业安全要求。

退出能力也要提前测试：能否导出模型、关系和字段信息；导出后是否依赖专有格式；旧版本能否离线查看；账号停用后已有资料怎样保存。选型不是只问“现在能不能用”，还要问“几年后换工具，知识能不能带走”。

五、六款工具逐一拆解：适用场景、优势和需要核实的边界

1. dbdiagram.io：适合愿意把模型写成文本的研发团队

这类文本驱动工具的优势，是模型容易进入代码评审和版本控制。团队可以在文本中描述表、字段和关系，再生成可读的 ER 图。对于熟悉代码审查的工程师，文本差异通常比对比两张截图更清楚，结构变更也更容易随代码一起保存。

它适合新业务建模、轻量团队协作和开发者主导的方案评审，尤其适合希望把模型变更纳入 Git 流程的团队。与其在评审会上放大截图找差异，不如直接讨论字段类型、约束和关系定义的改动。

需要核实的边界包括目标数据库支持程度、导入和导出格式、权限和团队协作选项，以及文本模型是否覆盖团队依赖的数据库特性。对复杂物理设计和生产迁移，不要只凭 ER 图生成能力作决策，应另外验证 SQL 输出和边界条件。

2. DrawSQL：适合把在线模型评审交给跨职能成员共同完成

DrawSQL 的优势定位更偏在线数据库图协作。对产品、后端、数据团队共同讨论领域实体的场景，图形化阅读门槛较低，业务方不需要先理解一套文本语法，通常就能围绕表、字段和关系提出问题。

它适合以视觉评审为中心的团队：例如需要在需求评审时快速浏览订单、支付和退款对象之间的关系，或者让多个开发小组围绕共享数据模型达成一致。图形界面方便讲解，但最终的结构约束和变更记录仍应落到可追溯的模型或版本管理机制中。

试用时应确认目标数据库类型、导入已有结构的能力、权限层级、协作者限制、评论和历史记录，以及最终能否导出团队所需格式。若团队需要复杂数据库脚本治理，要把它与迁移工具或版本库的职责边界提前写明。

3. DBeaver：适合围绕“已经存在的数据库”理解结构

DBeaver 更适合数据库开发与管理场景。它的重要价值在于连接数据库、浏览对象和协助开发人员理解已有结构。面对历史系统或多个环境，开发者可以先检查当前库里的表、字段和关系，再判断代码、文档和数据库之间是否存在偏差。

它适合维护存量应用、排查数据关系、开发调试和多数据库环境浏览。若团队的主要痛点是“没有人知道这个库现在长什么样”，数据库客户端比先搭一套完整概念模型流程更容易产生短期价值。

但查看现状不等于设计目标，也不等于完整的团队需求管理。若希望设计评审、业务约束、迁移审批和发布记录形成闭环，需要将数据库结构浏览结果与需求及研发流程连接。生产环境连接还应遵守最小权限原则，不能为了方便让所有成员共用高权限账号。

4. Navicat Data Modeler：适合重视数据库模型工程操作的团队

Navicat Data Modeler 面向数据库模型设计任务，适合需要在设计模型、数据库结构和工程化输出之间进行操作的团队。它可纳入新库设计和已有结构梳理的评估范围，尤其适用于团队希望把数据库模型工作从通用绘图中独立出来的情况。

我会重点评估模型与实际数据库的差异比较、目标数据库兼容、正向或逆向处理路径，以及模型导出和协作方式。对数据库工程师而言，工具能否可靠地呈现结构变化，通常比有没有更丰富的图形样式更重要。

需要核实的边界包括当前版本支持的数据库与功能、许可证类型、团队部署方式和资料共享方式。若模型由少数数据库工程师维护，而其他开发人员只需查看，可能还要单独安排只读访问或导出流程，避免模型知识集中在个人电脑中。

5. Visual Paradigm：适合多个建模规范并行的复杂组织

Visual Paradigm 的适用面不止 ER 图。若组织同时管理多类架构或分析模型，使用覆盖多种建模任务的工具可能减少工具割裂，也有利于从业务分析延伸到系统设计和文档维护。

它适合有规范建模要求、跨团队架构评审或较复杂信息系统设计的组织。评估时不要只演示单张图，而要验证建模规范、对象复用、协作审查、文档生成及团队培训成本。工具功能越广，越需要明确哪部分能力是项目日常必需，哪部分只是少数架构师使用。

对于人数较少、只需要快速表达几张表关系的团队，功能覆盖广未必是优势。学习曲线、权限配置、统一模板和维护责任都需要计入总成本。若团队没有人负责规范治理，买了企业级工具也可能只用到画布和导出图片。

6. diagrams.net：适合低成本草图和跨领域的自由表达

diagrams.net 的主要优势是灵活、直接，适合画系统关系草图、业务流程和架构说明。对于尚未确定数据库结构的早期讨论，先用通用画布把对象、外部系统和数据流表达清楚，可能比一开始引入严格的数据库模型工具更有效。

它适合小团队、方案讨论、架构文档插图和不需要自动生成数据库脚本的场景。图形表达自由，能按业务语言组织内容，也容易与其他流程图放在同一份说明里。

但自由度也意味着需要团队约定规范：实体名怎么写、字段类型如何标注、主外键用何种符号、关系基数如何表示、版本存放在哪里。若这些规则缺失，几个人画出来的图可能各自清晰，放在一起却无法审查。它不应被默认视为具备数据库结构校验或安全迁移功能。

六、具体案例与数据观察：用一次订单结构变更检验工具是否够用

1. 案例设定：订单从单一收货地址扩展为多地址

以下是一个用于选型推演的模拟案例，不代表某个客户的真实项目数据。团队已有用户、订单和商品相关表，现在要支持一笔订单拆分为多个履约包裹，每个包裹可能发往不同地址。业务要求还包括保留下单时的收件信息快照、支持部分发货，并能追踪地址修改时间。

如果只在图上增加“地址”实体，方案仍然不完整。评审至少要明确：地址是用户可复用的通讯录记录，还是订单中的快照；订单与包裹是一对多还是可多对多；部分发货后是否允许修改目的地址；取消订单时地址快照是否保留；哪些字段用于去重和查询。

2. 一次完整评审应留下四种不同产物

• 业务模型：说明用户、订单、订单项、履约单和地址快照之间的关系，并定义关键业务规则。
• 物理模型：明确字段、主键、外键、唯一约束、索引和数据库类型限制。
• 变更方案：说明旧数据如何回填、新旧版本如何兼容、迁移脚本如何执行及失败后如何恢复。
• 管理记录：把需求、评审结论、开发任务、测试结果和发布版本串起来，便于事后查明决策依据。

这里有个很容易漏掉的细节：收货地址快照通常不能简单等同于用户通讯录地址。用户后来修改通讯录，不应该自动改变已经下单的历史收货信息。模型需要表达“下单时的地址内容”这一业务事实，而不仅仅是复用地址表的外键。

3. 选工具时观察返工来自哪里

团队可以用同一个案例，让候选工具各完成一次模型设计与评审演练。不要把重点放在谁画得更快，而要记录不同阶段的时间和错误：需求确认花了多久、关系规则是否被误解、评审意见能否定位到实体、版本差异是否容易看懂、迁移方案是否进入任务记录。

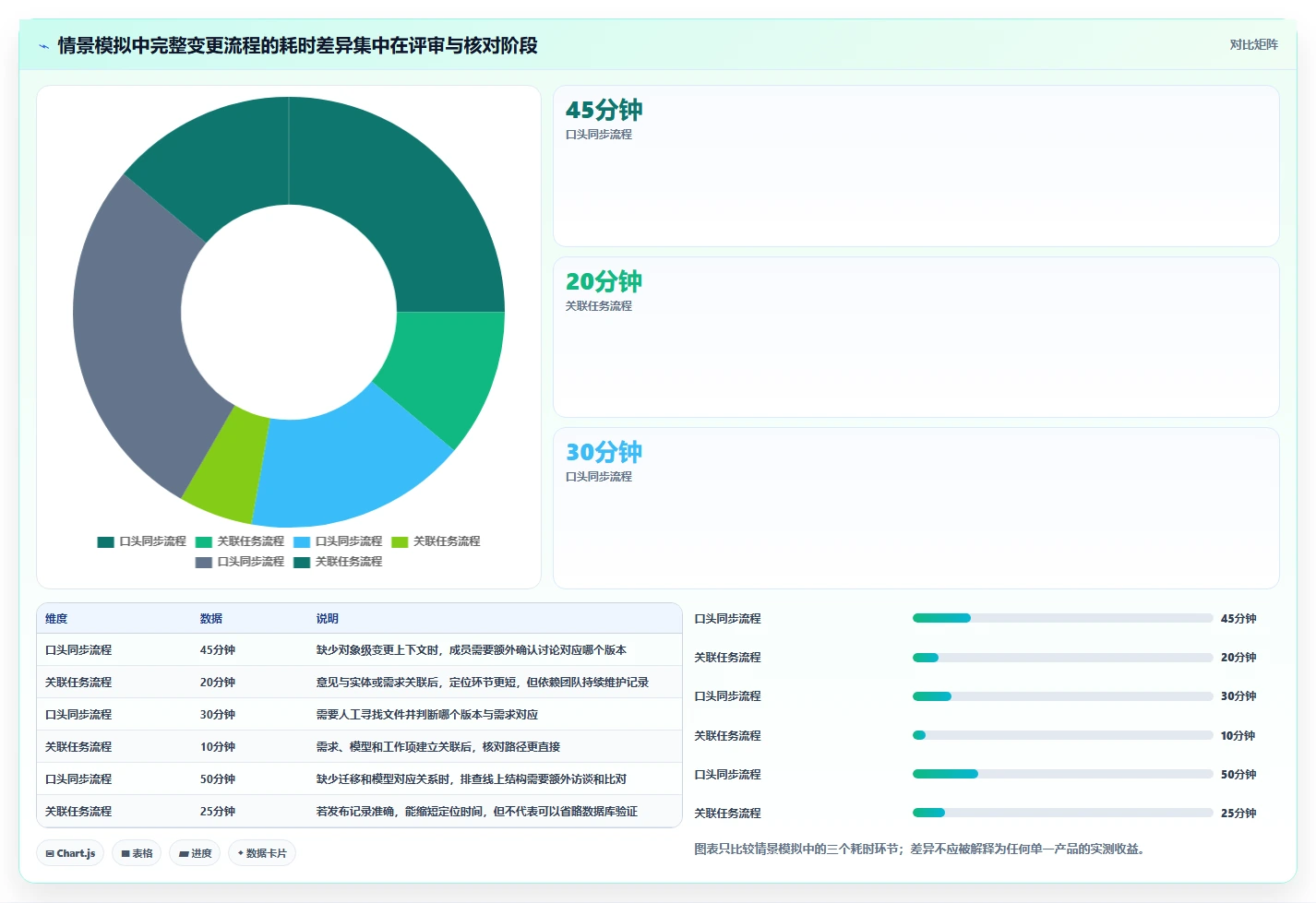

下面是用于内部讨论的情景模拟数据。它假设团队通过流程优化，把结构变更从“画图后口头同步”改为“模型版本关联需求与迁移任务”。数字只是展示应记录哪些变量，正式选型必须以团队自己的试用数据替换。

这组模拟数字不能证明某款工具能节省固定比例的时间。它表达的是一个选型方法：把流程总耗时拆成前期设计、评审定位、版本核对和发布核查，不要只对比编辑器里画图的速度。对变更频率高、涉及角色多的团队，后续核对成本可能比前期多出的建模时间更重要。

4. 把“图是否准确”变成可以审查的检查项

审查者不必要求每次评审都完整检查数据库全部细节，但可以设置一组稳定的高风险核对项：主键是否稳定、唯一性如何保证、关系基数是否正确、删除是否物理删除、时间字段采用什么时区、金额精度是否匹配业务、索引是否支撑关键查询、历史记录是否需要保留。

若数据会被多个服务共享，还要检查字段含义是否一致、写入责任是否唯一、跨服务引用怎样处理。ER 图主要表达结构关系，未必能完整描述服务边界、事件流或权限规则；这些内容需要在架构文档或需求说明中补足，不能把所有设计信息硬塞到一张图里。

5. 建议用连续多个迭代验证，不要靠一次演示签采购

一个可操作的试用方式是挑选两到三次真实变更：一次新增实体，一次修改核心关系，一次涉及已有数据迁移。记录谁参与、哪里返工、哪些数据不能导入、图与代码如何同步，以及方案在非生产数据库上的运行情况。短演示通常只能验证界面是否顺手，不能暴露协作冲突和数据迁移问题。

试用期结束后，保留同一套案例和评分表。若所有候选工具都没能把模型与发布记录串起来，结论可能不是“继续找更强工具”，而是先补研发流程和责任分工。工具不能替团队决定谁对模型负责。

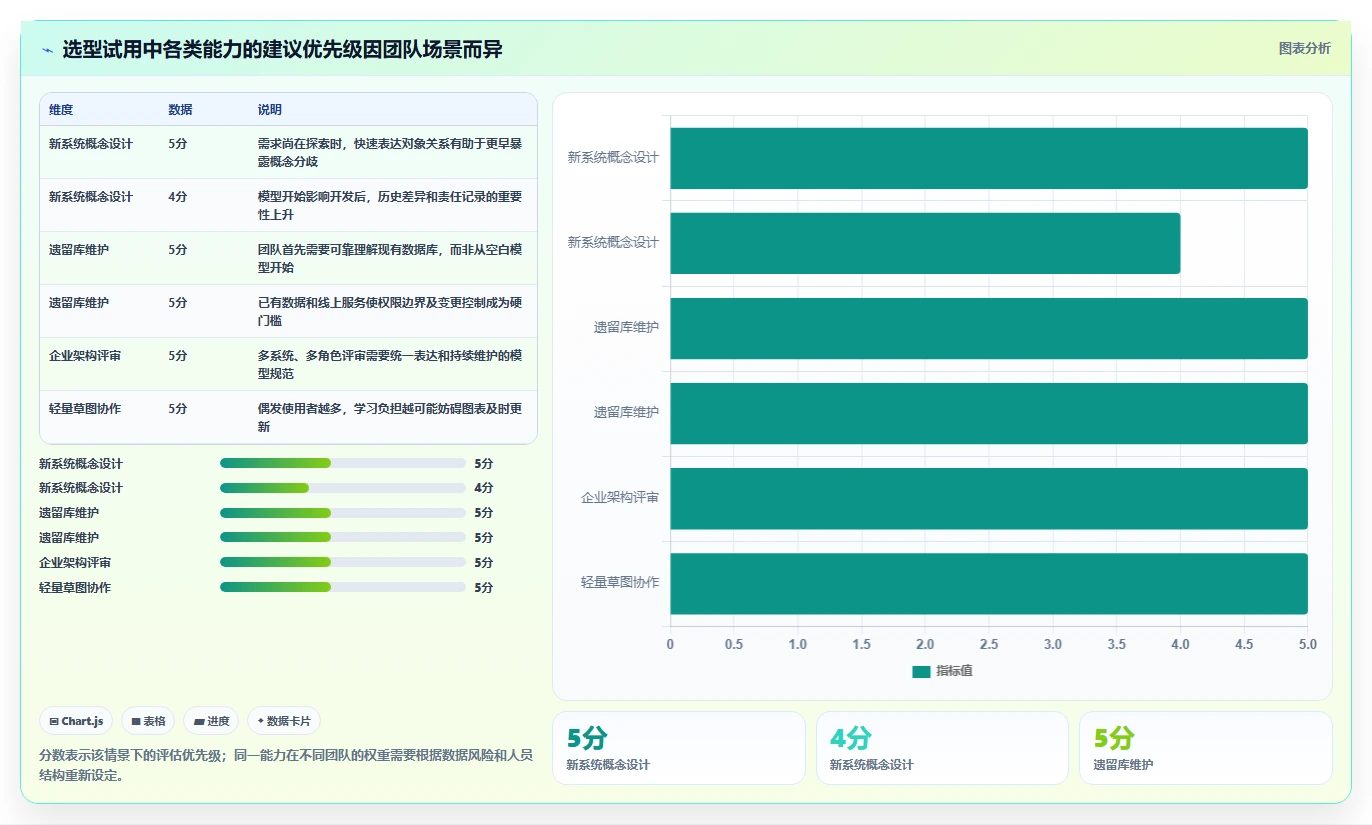

七、不同情况下的行动建议与取舍：按组织成熟度做决定

1. 小团队或早期项目：优先降低维护门槛

如果系统处在探索期、数据库规模不大、成员少且变更频繁，先选能快速形成可讨论模型、能保存版本并容易分享的工具。团队可以从 dbdiagram.io、DrawSQL 或 diagrams.net 开始试用，具体选哪一款取决于成员更习惯文本还是图形协作。

此阶段不建议为了尚未出现的复杂治理需求，先引入过重流程。至少要做到模型有负责人、文件能追溯到需求、改动有评审记录。若将来需要数据库工程化，再逐步把模型和迁移脚本纳入代码审核。

2. 有稳定存量数据库：优先理解现状和差异

如果主要痛点是遗留结构没人熟悉、文档过期或不同环境不一致，优先试用 DBeaver 或 Navicat Data Modeler 这类更适合围绕数据库结构工作的工具。先以只读方式连接非生产环境，检验逆向模型的准确性，再选择有代表性的库做差异比较。

不要把逆向生成的图直接当成新系统规范。团队要标出废弃字段、历史兼容对象和当前目标结构，并把每次实际迁移结果回写到版本记录。对长期运行系统，模型治理往往要和数据库权限、备份及发布制度一起落地。

3. 百人以上研发组织：优先明确权限、审计与责任链

中大型组织常见的难点不是没人能画图，而是跨团队变更需要多方确认，且发生问题后要还原决策过程。此时应把模型工具、版本控制、研发管理平台和发布流程一起评估。PingCode 可承担需求、迭代、任务、测试和发布等研发管理流程的协作载体，再通过工作项关联 ER 模型、评审记录及迁移脚本。

这并不意味着所有组织都必须采用同一种组合。若企业已有成熟的研发管理平台，就不必为了 ER 图更换整个研发体系；若团队当前缺少需求与发布追踪能力，可以先确定流程要求，再判断平台怎样承载责任链。要单独验证数据权限、审计、身份认证和部署要求是否符合企业规范。

4. 强数据库工程团队：优先验证模型与迁移的一致性

对数据库工程师占比较高、结构变更频繁或涉及多数据库类型的团队，重点应放在目标数据库兼容、迁移脚本审查、模型差异、历史版本和失败恢复上。文本模型进入 Git 审核可能更顺手；专业数据库建模工具则可能提供更贴近工程工作的结构操作。实际效果必须通过团队的数据库和脚本验证。

值得让工程师分别完成“从模型生成目标结构”和“从现库恢复结构”两条路径。若工具只能展示图，却无法帮助团队判断模型与库的差异，那么它仍可作为文档工具，但不应被当成完整的数据库变更治理方案。

5. 采购和试用：用一张评分表避免被演示效果带偏

建议先设不可妥协项，再给可比较项打分。不可妥协项可包括数据部署要求、数据库兼容、身份和权限、数据导出、合规审计以及许可证适配。可比较项则包括建模效率、差异阅读、多人协作、学习成本、与研发管理流程的关联能力。

一款工具即使功能更丰富，只要在企业安全或数据库兼容的硬门槛上不通过，就不应该靠其他维度的高分补偿。反过来，满足硬门槛的候选工具，也不需要为了功能清单更长而承担不必要的学习与维护成本。

6. 需要接受的取舍：没有一款工具能同时最轻、最专业、最集成

轻量工具通常上手快，但高级数据库治理或企业审计可能要靠外部流程补足；专业建模工具覆盖面广，但小团队可能承担额外培训和配置成本；通用绘图自由度高，却需要团队自己维护结构语义；数据库客户端能看清现状，但不能单独替代需求和发布流程。

因此，最终选择可以是组合，而非单品。例如用专业工具设计模型，用 Git 保存版本和迁移脚本，用研发管理平台跟踪需求、评审与发布，用数据库客户端核实实际环境。这种组合的代价是系统间需要维护链接与责任边界；好处是每类工具只承担自己最擅长的工作。

7. 下一步行动：用两周完成低风险的选型验证

1. 第1至2天：列出当前数据库类型、结构规模、每月变更频率、参与角色和安全限制。
2. 第3至5天：挑选两至三款候选工具，用同一业务需求设计模型，不做厂商演示专属案例。
3. 第6至8天：安排多人并行修改、评审退回、版本对比和导出归档，记录冲突处理成本。
4. 第9至10天：在非生产环境验证现库导入、差异核对和迁移脚本演练，检查权限与失败恢复。
5. 试用结束时：按硬门槛先淘汰不合格方案，再比较流程总耗时、返工量、学习成本和长期维护责任。

两周并不是必须遵循的固定周期，而是一种限制试用范围的方法。候选工具不必覆盖所有想象中的未来场景，但必须通过团队真实数据库、真实需求和真实协作角色的检验。若问题出在审批职责不清，先修流程；若问题出在结构差异难以识别，再选择合适的建模或数据库工具。

八、总结：工具选型的终点不是一张漂亮的图，而是一条可信的变更链

1. 最重要的判断标准是“变更之后能不能说明白”

ER 图的价值不在于把表画成方框，而在于让研发团队对数据结构形成共同理解。模型必须能说明业务规则，能被版本化，能通过评审，并且能与最终生效的数据库结构建立关系。缺少这些环节，再专业的画布也可能成为没人敢维护的静态文档。

六款工具各自有适用空间：文本驱动工具适合代码化模型协作，在线图形工具适合跨角色讨论，数据库客户端适合查看现状，专业建模软件适合工程化模型工作，通用绘图工具适合灵活表达。它们不是简单的六选一，选型应从工作阶段和组织约束出发。

2. 建议现在就做的第一件事

先找一项近期发生过的数据库变更，追溯它从需求、ER 图、评审、迁移到发布的全过程。记录每次确认花了多久、哪里出现重复沟通、哪些文档已经过期、线上结构为什么与图不一致。这个小型复盘会比浏览几十张功能截图更快暴露真正需求。

然后用同一项变更试用两至三款工具，并把结果写进统一评分表。若工具能让模型、责任人、迁移方案和发布结果之间建立可核对的关系，它才真正进入了研发管理链路。选型的关键不是让所有东西都画在同一处，而是让每一次数据结构变化都有来源、有评审、有版本，也有可以复查的结果。
