2026 年硬件开发工具盘点:必备的 7 款热门工具解析

硬件项目里最贵的工具,往往不是报价最高的那一款,而是团队在错误阶段选错、随后又要迁移和返工的那一款。画完 PCB 才发现仿真模型不匹配,固件能编译却无法稳定单步调试,逻辑分析仪抓到波形却因为触发条件设错而漏掉故障,这些问题通常不是“再装一个软件”就能解决。本文按从电路设计到信号验证的实际工作流,盘点 2026 年值得认识的 7 款代表性工具,并重点说明它们各自解决什么问题、不能解决什么问题,以及如何按项目搭配。

一、先给结论:选工具要围绕工作流,不要凑齐七件套

1. 七款工具覆盖的是七类任务,不是七个同类产品

这份清单里既有电路设计软件,也有仿真工具、集成开发环境、调试器和测量设备。它们不能放在同一把尺子上排“第一名”:EDA 工具解决原理图和 PCB 的设计问题,电路仿真工具用于验证特定模型下的电路行为,IDE 和调试器负责固件构建与目标板调试,逻辑分析设备则帮助观察数字信号。

我更愿意把它们看成一条工具链上的不同工位:KiCad 或 Altium Designer 负责设计,LTspice 用于部分电路的仿真,STM32CubeIDE 或 PlatformIO 承担固件开发,J-Link 工具链负责连接调试器与目标芯片,Saleae Logic 用于分析数字信号。项目不一定需要每个环节都采用这份清单中的工具,但必须知道自己在哪个环节缺少验证能力。

核心结论是:先根据项目的芯片、设计复杂度、团队协作方式和验证需求确定流程,再选具体工具。如果项目只用一块现成开发板验证传感器数据,完整商业 PCB 设计套件可能不是第一优先级;如果产品包含高速数字接口、复杂电源或团队协同设计,仅凭一款免费画板软件也未必能覆盖流程要求。

工具 主要任务 更适合解决的问题 选型时先确认
KiCad 原理图与 PCB 设计 个人项目、学习和需要可控设计文件的电路板开发 元件库、制造输出、团队文件管理方式
Altium Designer 原理图、PCB 与协作设计 设计规则较复杂、已有团队流程的项目 授权预算、团队协作与历史文件兼容
LTspice 电路仿真 评估部分模拟电路和电源电路的行为 模型是否适用、仿真假设是否符合实际
STM32CubeIDE STM32 固件开发与调试 围绕 STM32 芯片搭建和维护嵌入式项目 目标芯片、调试连接和项目配置
PlatformIO 嵌入式项目构建与管理 需要统一管理多板卡或多框架的开发项目 具体平台、框架和库的支持情况
SEGGER J-Link 工具链 目标芯片下载与调试 需要稳定连接、下载和调试支持范围内的目标器件 调试器型号、目标芯片和接口兼容性
Saleae Logic 数字信号与总线分析 观察数字时序、协议交互和间歇性通信问题 采样能力、通道数、协议支持与探头连接方式

2. “必备”应理解为必备能力,而不是必装品牌

硬件开发需要的不是七个桌面图标,而是几个关键能力:能把电路设计表达清楚,能在适用范围内提前验证,能构建和烧录固件,能观察故障发生时的信号,并能把设计结果交付给制造与团队成员。工具品牌可以替换,能力链条不能缺位。

例如,团队使用另一款 IDE,并不代表固件开发环节缺失;但如果项目发生总线偶发超时,只有串口打印而没有观察波形的办法,问题定位就会受限。同样,已经在商业 EDA 流程中积累了大量项目文件的团队,不应仅因为某款工具免费就忽略迁移成本。

本文提到的授权、支持范围和具体型号都可能随厂商政策、软件版本和硬件型号变化。正式采购或部署前,应核对对应厂商的当前官方文档和许可条款,而不是依赖一篇盘点文章里的旧截图或价格信息。

一、先给结论:选工具要围绕工作流,不要凑齐七件套

二、先看开发现场:工具的价值在于减少哪一种返工

1. 一块电路板至少有三种“正确”

硬件项目常见的误判,是把“设计文件通过检查”当成“产品已经正确”。实际上,设计规则检查通过,表示文件满足了设定的规则;电路仿真结果合理,表示模型和边界条件下的结果符合预期;样机实测通过,才表示某个实际硬件在具体环境中表现符合测试要求。三者相关,但不能互相替代。

原理图上的网络连接可能正确,PCB 上的回流路径却不理想;仿真模型可能没有覆盖器件寄生参数;固件在开发板上运行正常,换到自制 PCB 后却因为复位电路、时钟配置或供电噪声出现异常。工具只有放在正确的验证层级,才会给出有用结论。

2. 一个常见返工链:故障并不总在故障出现的位置

以传感器通过 I²C 接入 MCU 为例:固件日志显示偶尔读取超时,开发者可能先修改重试次数,但根因也可能是上拉电阻取值不合适、线路电容偏大、地址配置错误,或者中断与总线访问发生竞争。IDE 能帮助查看固件状态,逻辑分析工具能观察 SCL 和 SDA 的时序,但要判断电源瞬态或模拟噪声,可能还需要示波器。

我在制定调试流程时,会把“故障现象”和“证据来源”分开记录:软件日志回答什么时候发生,调试器回答代码执行到了哪里,逻辑分析仪回答数字总线发生了什么,示波器回答电压随时间怎样变化。若一开始就把所有现象归为“软件问题”,很容易在错误层面反复修改。

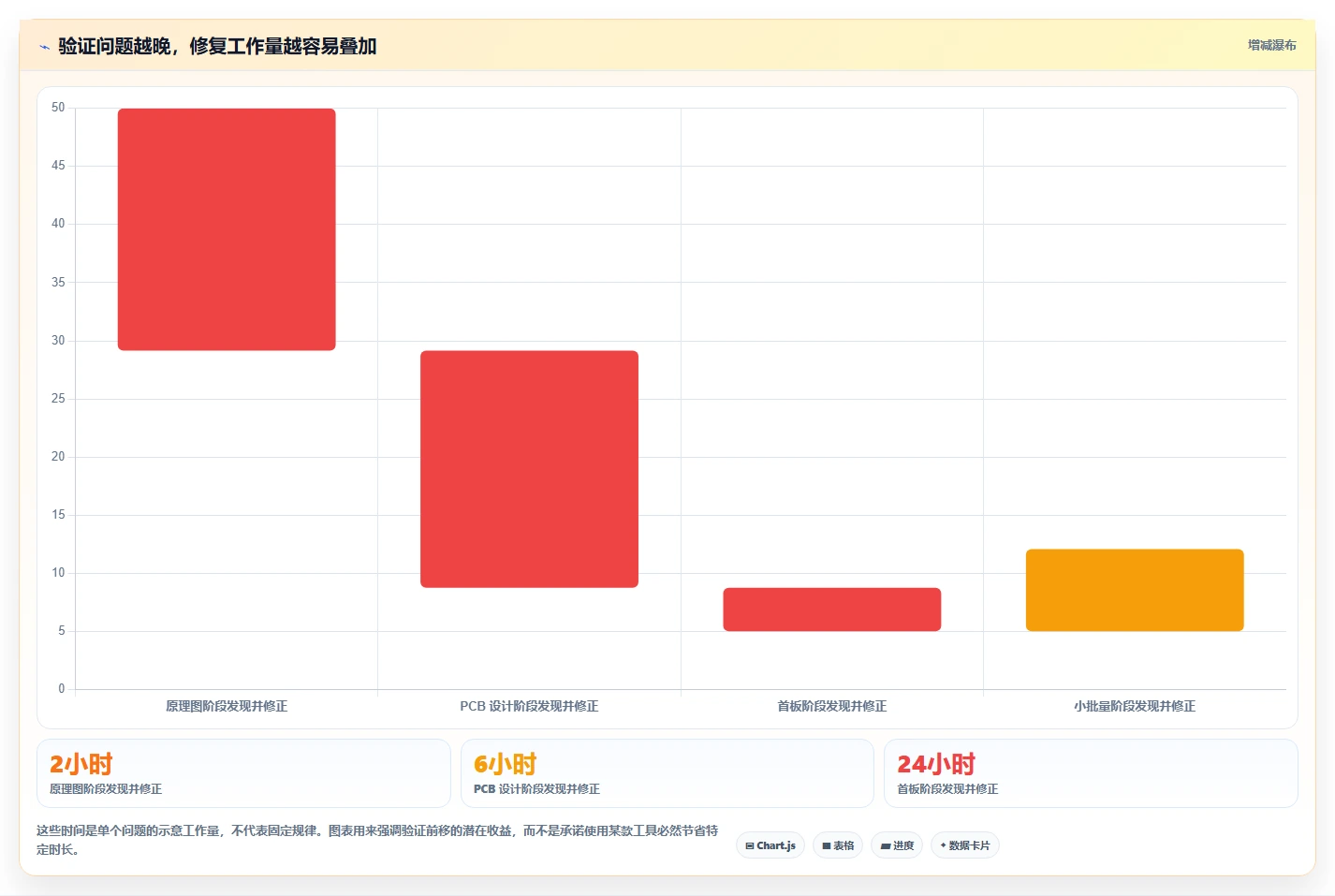

下图是一个用于项目复盘的情景模拟,不是行业平均值。它说明当问题被推迟到实物验证阶段才发现时,修复范围通常会扩大;具体时间会受到板卡复杂度、团队经验、元件交期和故障类型影响。

2026 年硬件开发工具盘点:必备的 7 款热门工具解析

3. 工具链的断点,往往比单款工具功能不足更麻烦

工具之间没有顺畅衔接,可能让同一份信息被重复录入。原理图中的网络名称没有被稳定带入 PCB;编译配置依赖某台电脑上的本地路径;调试器固件、IDE 版本和目标芯片配置没有记录;逻辑分析记录没有关联到代码版本。这些问题未必能通过购买更贵的软件解决。

我建议每个项目至少保留四类可追溯信息:设计文件及其版本、构建环境与配置、目标硬件修订号、测试记录及原始数据。它们让团队有机会回答一个关键问题:现在看到的现象,究竟对应哪一版电路、哪一版固件和哪一组测试条件?

从流程角度看,工具链的关键不是“软件之间能不能一键同步”,而是重要输入和输出有没有被明确记录。例如,PCB 制造文件是否标注板卡版本,固件构建是否保存芯片型号和编译选项,调试记录是否注明下载器型号与连接方式。只要这些边界清楚,工具不完全同源也可以协作。

三、七款工具逐一拆解:用途、边界与实际取舍

1. KiCad:适合建立可掌控的原理图与 PCB 工作流

KiCad 是一套用于电子设计的工具,覆盖原理图和 PCB 设计等环节。对个人开发者、学生和需要自主维护设计文件的团队来说,它的吸引力不只在于软件获取成本,还在于可以把设计过程放进自己的项目管理与版本控制习惯中。

它适合的场景包括:从零学习原理图到 PCB 的完整路径,制作中小规模电路板,维护自有元件库,以及希望减少对单一商业许可的依赖。实际使用时,我会优先检查元件符号、封装和制造输出,而不是只看界面操作是否顺手。

最值得投入时间的部分是库与规则。如果元件封装来自不明来源,焊盘尺寸或引脚编号不可靠,软件再顺手也无法消除实物风险。对于每个关键封装,建议核对器件数据手册、封装图和引脚映射;对电源、差分线和高密度器件,则应根据项目要求设置并审查设计规则。

KiCad 的边界也要看清:它并不会自动替团队建立可靠的元件审核制度,也不能保证所有复杂协作需求都能直接匹配现有流程。若团队已有成熟的商业 EDA 文件、库规范和审阅链,迁移成本要包含格式兼容、库重建、培训和历史设计维护,而不只是软件安装。

2. Altium Designer:复杂设计流程中的协作选择

Altium Designer 面向完整的 PCB 设计流程,常被纳入有专职硬件工程师、设计规则较多或需要团队协作的工作环境。它的价值应通过项目流程来判断:团队是否需要统一管理原理图、PCB、元件信息和设计审查,是否已经有相应的许可预算与规范。

如果工程师之间需要反复交换设计文件,或者产品涉及多板卡、复杂封装、较严的设计规则,工作流的一致性会影响评审与交接。但“功能较完整”不等于“对每个项目都更合适”。小型验证板的主要风险可能是电源设计、器件选型或固件验证,换一款更复杂的 EDA 并不会自动解决这些问题。

选择前,我会先做一个小型迁移测试:找一份真实的历史设计,验证导入、库映射、原理图与 PCB 更新、制造文件导出以及团队审查流程。与此同时,向厂商确认当前授权方式、商业使用范围和协作功能,因为相关条款可能调整,不能用未经核实的旧报价做采购依据。

3. LTspice:在画板之前,先回答部分电路问题

LTspice 主要用于电路仿真。对模拟电路和电源设计而言,它可以帮助工程师观察给定模型与条件下的电压、电流和瞬态变化,适合用于方案筛选、参数探索和发现明显的电路问题。

它的实用价值不在于给出“电路一定会这样工作”的保证,而在于让团队更早提出问题:启动过程是否符合预期?某些负载变化会不会引起明显波动?器件参数改变后,电路响应有没有变得敏感?这些问题能不能被仿真回答,取决于模型、分析类型和边界条件是否合适。

仿真结果最容易被误读的地方,是把模型当成实物。模型精度、寄生参数、温度条件、元件偏差和 PCB 布局都可能改变结果。尤其对开关电源、快速边沿和高频信号,理想化模型与实际布局的差距不能忽略。仿真适合缩小设计空间,不是替代样机测试和测量。

实操中,我会保存仿真文件、关键参数和假设条件,并在设计评审时标注“哪些结果已由实测确认,哪些仍是模型推演”。这能避免过几个月后,团队把一次仿真截图当成产品性能的实测证据。

4. STM32CubeIDE:围绕 STM32 项目组织构建与调试

STM32CubeIDE 面向 STM32 开发工作流,适合使用 STM32 微控制器并希望在相应工具生态中配置、构建和调试固件的工程师。它的便利之处,是可以围绕目标芯片把项目配置和常用开发任务组织在一个环境里。

初学者容易把“IDE 能生成工程”理解成“配置已经正确”。实际仍需要检查时钟树、引脚复用、启动配置、链接脚本和外设初始化。生成代码可以缩短重复配置时间,但不能替开发者理解外设时序、资源冲突和板级连接。

团队采用它时,最好建立统一的工程模板和代码审查规则:明确芯片型号、库版本、编译配置、启动方式和调试连接。否则,同一个项目在两台电脑上出现不同构建结果时,排查会从代码问题扩展到环境问题。

它的边界很明确:它主要服务于 STM32 生态,不能因为它是一款成熟 IDE,就推断它是所有 MCU 的通用方案。如果项目使用多家芯片,评估时要比较各芯片厂商的调试支持、编译工具链和团队维护成本。

5. PlatformIO:多平台项目管理的便利与额外抽象

PlatformIO 常用于嵌入式项目的构建和依赖管理,能够支持多个平台与开发框架。对于同时维护不同板卡、希望把工程配置和依赖关系显式记录的团队,它有机会降低“换一台电脑就要重新手动配置”的成本。

它适合的不是“所有项目都必须统一迁入”,而是团队确实需要管理多个目标平台、构建配置或库依赖的场景。配置文件可以把平台、开发板和依赖信息写进项目,但前提是目标器件和框架在当前版本中受支持,且团队理解配置项的含义。

额外抽象也有成本:工程师需要熟悉它的配置方式、构建机制和包管理行为。出现问题时,排查范围可能涉及应用代码、框架、编译器、平台包和 IDE 扩展。项目规模很小、目标平台单一且现有工具链稳定时,引入新层未必划算。

选用前,我会做一次“干净环境构建”测试:在没有旧缓存、没有本地私有库路径的环境中,按项目说明拉取依赖并完成编译。这个测试比开发者自己的电脑上“能编译一次”更能说明项目是否可复现。

6. SEGGER J-Link 工具链:调试器能力取决于具体型号与目标端

J-Link 工具链用于嵌入式目标的下载和调试,实际能力要结合调试器具体型号、软件配置、目标芯片和连接接口判断。调试器不是一根“通用烧录线”:它要与目标端调试接口、供电参考、复位线路和芯片支持情况配合。

对需要频繁断点调试、观察变量、单步执行或追踪程序状态的项目,稳定的调试连接能够明显改善定位体验。采购时不要只看设备名称,要核对目标芯片支持、所需调试速度、接口类型、目标电压范围以及团队已有软件环境。

调试器也不能代替全部验证。断点可能改变实时行为,尤其是对严格时序、看门狗、通信超时和中断竞争敏感的程序。遇到“单步运行正常、连续运行失败”的现象时,应考虑调试行为对时序的影响,再结合日志、逻辑分析或示波器进行交叉验证。

团队采购前,可以拿实际目标板做一个小型验收:检查连接、芯片识别、擦写、断点、复位和连续下载是否符合预期,并记录适配的工具版本与目标板修订号。不要仅凭销售页面的“支持某类芯片”就推断所有型号、封装和接口情形都适用。

7. Saleae Logic:让数字总线故障从“猜测”变成可观察

Saleae Logic 所属的逻辑分析工具,适用于观察数字信号和常见通信总线。它能帮助工程师查看信号电平变化、时序关系和协议交互,尤其适合排查偶发通信错误、时钟与数据关系异常、外设响应顺序不符等问题。

逻辑分析仪和示波器不是替代关系。逻辑分析仪擅长把数字状态和协议事件组织起来;示波器更适合观察电压幅度、边沿质量、噪声、振铃和模拟波形。若看到协议解码失败,可能是地址或时序不符,也可能是信号电气质量有问题,后者往往需要示波器进一步确认。

选型应重点看通道数、采样能力、触发方式、协议支持和数据记录需求,并核实具体型号与软件功能的对应关系。测试时还要关注探头连接、地线长度和被测电路负载,避免测量工具本身改变信号,或因触发条件不合理而错过关键事件。

七款工具之间不是替代关系。下表按“最可能产生的错误判断”来做对照,比单纯比较功能多少更适合项目选型。

工具 它擅长回答 它不能单独证明 常见误用
KiCad 原理图与 PCB 文件是否按设计流程组织 实物一定符合电气性能要求 忽略封装核对,只看规则检查结果
Altium Designer 复杂设计与团队流程如何协作 导入历史文件后所有库和规则都正确 只按功能清单采购,不做真实项目迁移测试
LTspice 给定模型和条件下电路可能如何响应 实际 PCB 在全部温度和负载下必然通过 把模型结果当成实测结论
STM32CubeIDE STM32 工程如何配置、构建和调试 生成代码与板级连接必然匹配 忽略时钟、引脚和启动配置审查
PlatformIO 多平台工程如何显式管理构建与依赖 所有目标芯片和框架都能无差别支持 未验证干净环境构建便认定项目可复现
J-Link 工具链 目标程序如何连接、下载和调试 程序在无调试器影响时的实时行为 把断点下的表现当成最终运行表现
Saleae Logic 数字信号和协议交互发生了什么 模拟波形质量和电气裕量一定符合要求 只看协议解码,不检查电平和探头影响
三、七款工具逐一拆解:用途、边界与实际取舍

四、常见误区:为什么“工具更多”并不必然更专业

1. 把工具清单误当成能力清单

安装七款工具,不代表团队具备七个环节的能力。没有人维护元件库,EDA 工具就会不断积累不可靠封装;没有人记录仿真条件,仿真文件就很难复核;没有标准构建配置,IDE 项目就可能只在某台电脑上工作。

更稳妥的做法是为每个工具指定一个“输出责任”:EDA 输出受控的设计文件和制造资料,仿真输出可复核的模型与条件,固件工具输出可复现的构建结果,调试和测量工具输出带有硬件版本、固件版本和测试条件的记录。工具的价值由输出能否被复用决定。

2. 以“免费”或“付费”直接判断适合度

免费工具不一定意味着零成本。学习时间、迁移、库维护、团队协作和出错后的恢复成本都是真实成本。商业授权也不意味着自动提升设计质量;如果团队没有规范库、设计审查和版本管理,功能更完整的工具仍可能产生难以追溯的结果。

比较成本时,可以把费用拆成三部分:直接许可与设备成本、从现有流程迁移的成本、长期维护和交接成本。对个人项目,直接费用可能占主要位置;对多人团队,培训、历史文件兼容和工程交接常常更值得提前评估。

3. 把“仿真通过”当成“板子不会出错”

仿真回答的是模型范围内的问题。若模型没有纳入实际寄生效应,或输入条件与现场不同,仿真结果再平滑也未必代表实物。另一个常见问题是只展示最好看的波形,不保留模型版本、初始条件、温度和参数扫描范围。

我建议把仿真结论分成三类:已经在实物上交叉验证的结论、仅在特定模型下成立的结论、目前仍需通过测试确认的假设。这样可以避免在评审或交接时,把“可能符合预期”写成“已验证通过”。

4. 认为 IDE 能解决所有嵌入式调试问题

IDE 能提供代码导航、构建和调试入口,但不能自动解释电气连接、启动脚位、供电异常、晶振配置和总线波形。固件在目标板上无法启动时,先核对供电、复位、时钟和调试接口,往往比立即重写应用逻辑更有效。

调试顺序可以从可观察性较强的证据开始:检查电源与复位状态,确认目标芯片能否识别,验证最小固件是否运行,再逐步加入外设与应用逻辑。若故障只在特定负载或某段通信出现,就应同步保留相关信号,而不是仅凭主观猜测改代码。

5. 逻辑分析仪与示波器混用

逻辑分析仪把信号判成数字高低电平,并通过协议解码呈现事件;它不一定能解释电压边沿为什么慢、是否过冲或噪声是否触发阈值。示波器能观察模拟波形,但并不总能像逻辑分析工具那样方便地汇总长时间的协议事件。

如果问题是“收到的字节顺序是否正确”,优先从协议抓取入手;如果问题是“为什么某一批板子在高负载下偶发通信错误”,还应考虑示波器、电源测量和探头布置。诊断工具应由问题类型决定,不是由手边最熟悉的设备决定。

6. 忽略授权、版本与支持范围的动态变化

软件授权、商业使用限制、芯片支持列表、操作系统兼容性和硬件型号规格都有可能变化。尤其在跨平台开发中,“软件支持某个平台”和“项目依赖的特定板卡、框架、调试器组合可正常工作”并不是同一句话。

发布文章或做采购决策时,应从厂商当前官方页面确认具体信息,并注明核实日期。本文不提供可能迅速过期的具体价格、版本号和型号规格;这不是回避比较,而是避免用未经复核的数字给读者造成错误预期。

四、常见误区:为什么“工具更多”并不必然更专业

五、专业选型逻辑:先定位故障边界,再挑工具

1. 从项目阶段推导工具需求

选工具的第一步不是列品牌,而是明确目前要完成的任务。开发流程不同,优先工具也不同:概念验证阶段关注快速试错;原型板阶段关注设计正确性和调试效率;小批量阶段关注可重复测试、版本追溯和变更控制;量产准备阶段还要关注制造交付、测试覆盖和长期维护。

可以按下面的步骤梳理需求:

  1. 写清当前要验证的假设。例如电源启动是否稳定、传感器总线是否符合时序、固件能否复现构建。
  2. 标出能观察该假设的证据。可能是仿真波形、构建日志、调试状态、逻辑分析记录或示波器测量。
  3. 确认工具的适用边界。核对目标芯片、文件格式、采样要求、许可方式和操作系统。
  4. 用真实项目做小规模验证。不要仅凭演示项目、宣传页面或功能列表做最终判断。
  5. 记录工作流和交付物。明确谁维护库、谁审核配置、怎样保存测试记录和环境版本。

这套顺序的好处,是能把“工具功能”转换成“项目证据”。例如,团队说需要逻辑分析仪时,应继续追问:要抓哪条总线?故障是偶发还是稳定复现?需要保存多长时间?是否需要协议解码?如果这些问题没有答案,采购后很可能只是多了一台不常用设备。

2. 用五个维度做横向比较

我会从任务匹配、兼容边界、学习成本、协作与可追溯性、总拥有成本五个维度评估工具。与“功能多少”相比,这五项更容易判断工具是否真的适合项目。

  • 任务匹配:工具能否直接处理当前的设计、构建、调试或测量问题?
  • 兼容边界:目标芯片、板卡、文件格式、操作系统和仪器接口是否经过实际验证?
  • 学习成本:团队需要多久才能稳定完成常见任务,关键知识是否只有一个人掌握?
  • 协作与追溯:项目文件、配置、测试记录能否被其他成员复现和审查?
  • 总拥有成本:许可、设备、迁移、培训、维护和潜在返工是否都纳入预算?

一个实用的方法是为每个维度打 1 到 5 分,但评分只作为讨论工具,不应伪装成客观排行榜。团队还可以给关键条件设置“否决项”:例如目标芯片不支持、无法满足商业授权、采样能力不足,任何一项不满足都不进入候选,而不是用其他高分把硬性缺陷平均掉。

3. 把“硬性条件”和“可接受妥协”分开

硬性条件包括目标器件支持、关键接口兼容、许可允许的用途、安全要求和制造文件要求。可妥协条件可能是界面偏好、部分自动化功能、某些非关键插件或学习曲线。先筛掉硬性不满足的工具,再在剩余选项中比较成本和体验,可以避免被功能演示带偏。

例如,商业项目如果明确要求多人协同审查和长期维护,就应先验证许可、文件协作、项目交接和已有流程,不要先花时间比较界面快捷键。个人学习项目则可能把初期投入、教程可获得性和能否完整走通一次流程放在前面。

4. 用试点测试验证“能不能用”,而不是只验证“能不能打开”

正式导入前,建议安排一个边界清晰的试点。EDA 工具可以选一块真实的小板,验证元件库、设计规则、制造输出和版本管理;IDE 可以选一块目标板,验证全新环境构建、下载、断点和串口输出;逻辑分析设备可以用真实故障或代表性总线,验证触发、解码和数据导出。

试点要由最终使用者完成,而不只是采购者或管理员演示。记录从安装到交付的步骤、遇到的错误、需要的帮助和复现结果。若工具看上去功能丰富,但关键任务依赖一个人手工处理,团队就应把这个维护风险纳入决策。

下表给出一个试点验收模板。通过标准应根据具体项目定义,表中不设统一性能阈值,因为不同芯片、板卡和信号要求差别很大。

验证对象 建议测试 记录内容 通过的含义
EDA 工具 打开真实设计、更新网络、执行规则检查、导出制造文件 软件版本、库来源、规则配置、导出文件清单 设计可审查,交付文件能被制造环节正确接收
仿真工具 复现一个已知电路行为,并扫描关键参数 模型版本、初始条件、参数范围、分析类型 结果可解释,假设与实际设计边界一致
IDE 与构建链 干净环境构建、下载、复位、断点和连续运行 芯片型号、编译配置、依赖、调试连接 另一名成员能按文档重建并运行工程
逻辑分析工具 抓取代表性通信、设置触发并保存数据 采样配置、探头连接、信号条件、解码设置 数据足以回答预先定义的诊断问题

5. 适合比较的是验证覆盖,而不是品牌数量

当团队有多个候选工具时,可以评估它们覆盖了多少关键验证任务。例如,方案 A 的设备数量少,但能覆盖目标板下载、总线观察和故障复现;方案 B 的功能清单更长,却没有解决当前最常见的电源启动问题。对于一个具体项目,覆盖关键风险通常比“全能”更有价值。

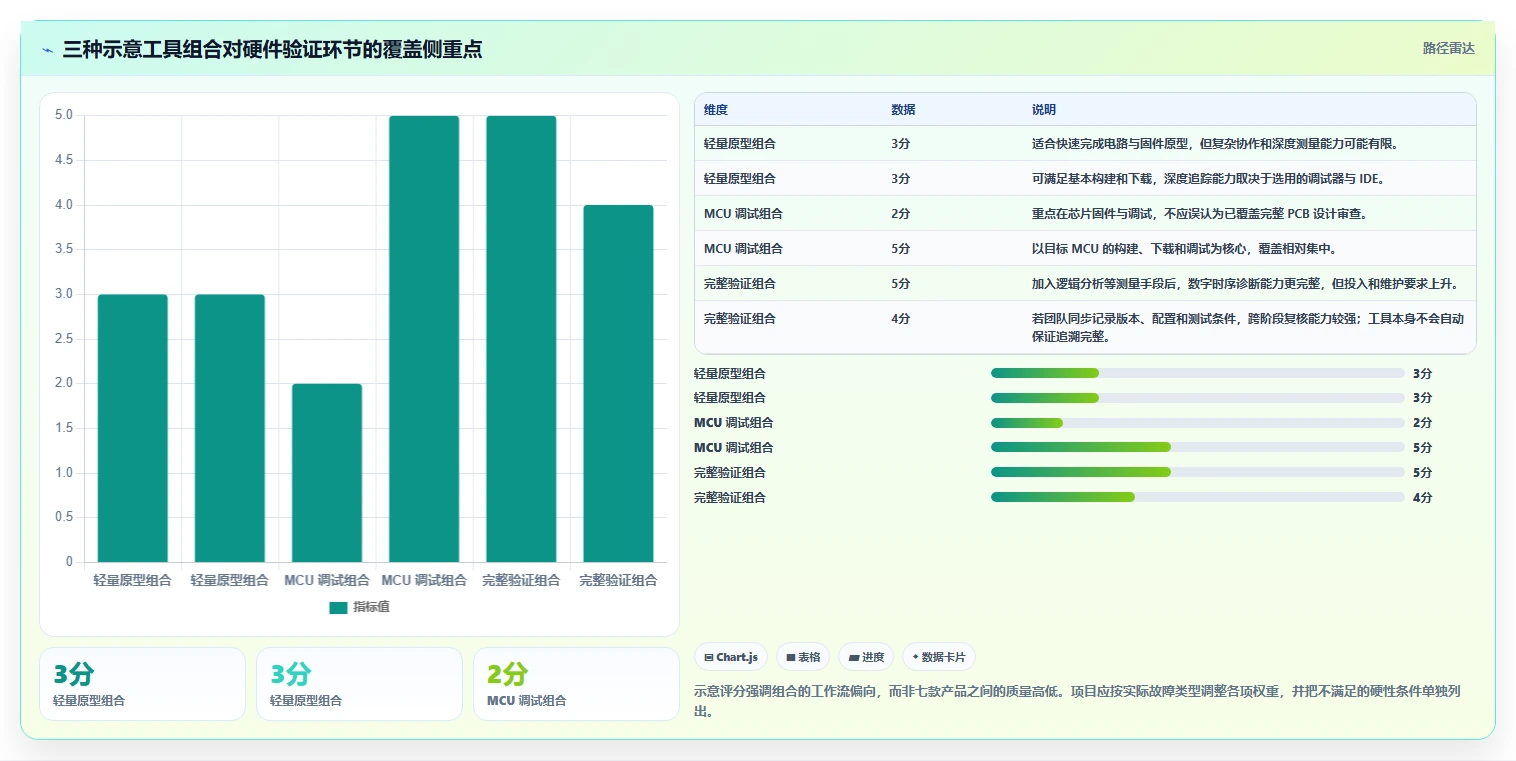

下面的数值是示意评分,用来展示如何把功能讨论变成风险覆盖讨论,不代表任何品牌的行业测评结果。实际评分应由项目负责人和最终使用者共同完成。

2026 年硬件开发工具盘点:必备的 7 款热门工具解析

六、具体案例:用一个 MCU 控制板说明工具如何组合

1. 场景设定:温度采集、显示与通信

假设团队要做一块小型 MCU 控制板,连接温度传感器、显示模块和一组数字输入,使用 I²C 与 SPI 等常见接口,并通过串口输出调试信息。这个案例是用于说明选型方法的情景设定,不是某个客户项目的实测数据。

项目目标不是“证明七款工具都要用”,而是分阶段建立证据:先确认电路和元件连接,再完成固件构建,之后验证总线通信,最后评估板卡在不同负载和运行条件下是否稳定。

2. 设计阶段:先把文件和实物对应起来

如果团队使用 KiCad,可以先创建原理图、核对关键元件封装并执行设计规则检查;若团队原有流程建立在 Altium Designer 上,则优先沿用现行设计规范,并将样板文件作为试点,而不是为了盘点清单中出现了某款软件就迁移。

这里最容易遗漏的是板卡修订号和元件库记录。建议在原理图、PCB 文件、制造输出和样机标签中使用一致的版本标识。即便团队只有几名成员,首板出现问题时也要能判断:手里测试的板子究竟来自哪一版设计。

3. 电路验证阶段:对值得仿真的部分做针对性分析

如果控制板上有需要重点评估的模拟前端或电源部分,可以用 LTspice 对特定工作条件进行分析,例如检查启动过程、参数变化或负载响应。并不是板上每个电阻都需要仿真;如果模型精度不足,或者问题主要来自 PCB 布局,仿真投入未必能得到对应价值。

项目记录中应明确仿真针对的电路、模型来源、参数条件和未覆盖因素。比如结果只验证某个负载范围,就不要把它概括成“电源已经全面验证”。后续实测时,再把结果与仿真趋势对照,找出差异原因。

4. 固件阶段:从最小可运行程序开始

如果目标是 STM32,可以使用 STM32CubeIDE 组织工程与调试;如果项目需要维护多个板卡或框架,也可以评估 PlatformIO 是否能让构建配置和依赖管理更清楚。两者不必被理解成互斥工具,关键是团队要决定哪个环境作为主要构建入口,并记录芯片、工具版本和配置。

我建议先构建一个最小固件:验证启动、时钟、一个 GPIO、串口输出和基础下载。确认基本链路可靠后,再逐个加入传感器、显示和通信功能。若直接一次性加入全部外设,故障出现时变量太多,难以分辨是驱动代码、引脚配置、供电还是总线连接造成的。

5. 调试阶段:先确认目标连接,再解释代码行为

使用 J-Link 工具链时,先确认调试器型号与目标芯片、接口和连接方式匹配。完成芯片识别、程序下载和复位测试后,再使用断点、变量观察等方式定位代码逻辑。若程序只有脱离断点时才失败,应考虑实时行为对调试的敏感性,而不是只依据单步运行结果下结论。

目标板无法连接时,检查顺序应覆盖目标电压参考、地线、复位、调试接口连线、芯片启动状态和调试配置。此时反复重装 IDE 并不一定有效。把已知可用的连接方式和板卡修订号记录下来,能够避免后续成员从头试错。

6. 通信问题:用逻辑信号补上日志看不到的部分

若传感器偶发无响应,软件日志可以标记超时发生的次数和时点,Saleae Logic 一类逻辑分析工具则可用于观察时钟、数据和应答时序。通过触发条件抓取错误前后的总线活动,有助于判断问题更像是地址、时序、应答还是通信顺序异常。

如果抓到的数字时序看起来正确,但问题仍与负载、线缆或温度相关,就应考虑信号电气质量,并根据需要使用示波器检查电平、边沿和噪声。逻辑分析结果说明数字事件如何排列,不必然证明电气裕量足够。

7. 项目复盘:一条可执行的最小工具链

对这个示意项目,个人或小团队可以从一款 EDA、一套目标 MCU 开发环境、适配的调试器和必要的测量手段起步。仿真只用于有明确问题需要回答的电路,不必为了清单完整而给所有模块建立模型;团队协作功能则按人员规模和文件维护需求决定。

为了防止把情景模拟误认为实测结论,下图比较的是四类项目记录的完整度示意,不是对任何工具或团队的调查统计。它的用途是提示:设备齐全并不等于验证链路完整,记录本身也是工具链的一部分。

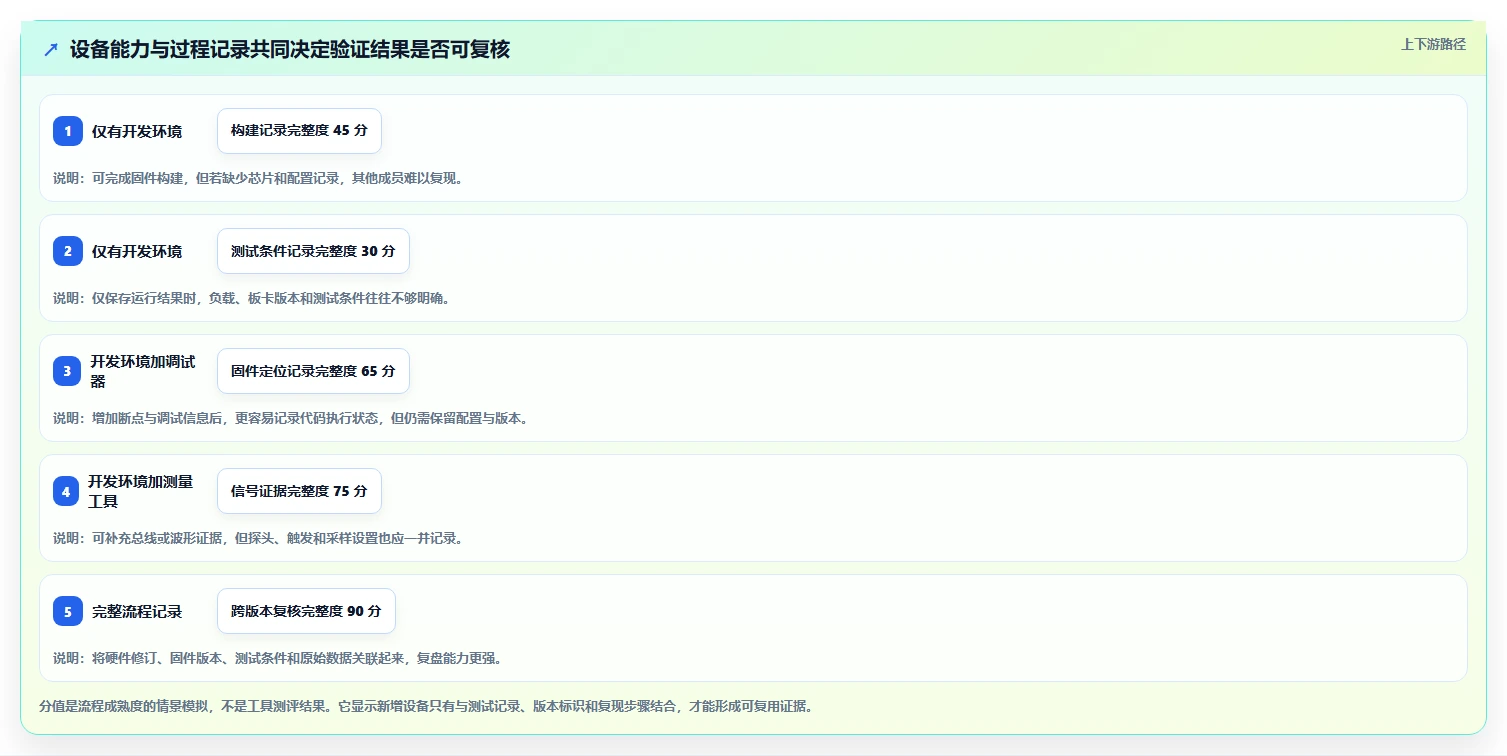

2026 年硬件开发工具盘点:必备的 7 款热门工具解析

七、不同情况下怎么行动:从入门、原型到团队项目

1. 学生和入门者:先走通一条完整链路

入门阶段最重要的不是接触最多工具,而是亲手完成一次从电路设计、构建固件、下载到测量验证的闭环。先选一个范围小、资料完整的项目,记录每一步输入和输出,再逐步增加电路复杂度。

可以按以下顺序推进:

  1. 确定一块目标开发板和一个明确功能,例如采集传感器并通过串口输出。
  2. 完成最小电路图和固件,不要一开始就扩展到复杂电源、无线通信和多板协作。
  3. 验证构建、下载、复位和串口输出,再接入一个外设。
  4. 遇到通信问题时先保留日志和信号证据,不要同时改多个参数。
  5. 把项目文件、环境说明和测试记录整理成可复现的交付物。

这类项目一般不需要把每一款商业工具都作为必选项。选择工具时,优先看官方文档是否清楚、目标开发板是否有可靠支持、练习结果能否迁移到真实项目。入门的主要风险不是“工具不够专业”,而是工具太多导致每个都只学会了打开。

2. 个人创客和原型开发者:把钱花在最难观察的风险上

个人开发者通常需要同时控制设备采购、学习时间和项目周期。若项目主体是常见 MCU 与低速数字总线,先把目标芯片开发环境、适用的下载调试方式和基本测量能力搭好,可能比购买高阶设计工具更有价值。

如果项目中模拟前端、电源或高速信号是主要风险,就应优先增加相应的分析手段,而不是因为“嵌入式项目都需要”就固定采购某种设备。若只是学习原理图与 PCB 设计,先完成一块小板并核对制造输出,再判断是否需要换工具或升级流程。

个人项目还要考虑可维护性:当隔几个月重新打开工程时,能否找到库来源、软件配置、目标芯片和构建步骤?把这些信息写入项目说明,往往比把所有工具都装一遍更能减少未来返工。

3. 小型工程团队:优先统一配置和交接方式

团队规模扩大后,工具差异会变成协作成本。相同工程在不同成员电脑上无法构建、元件库由个人临时修改、测试数据没有关联板卡版本,都会让问题定位变慢。

团队可建立最小规范:明确主用 EDA 和固件构建入口,集中维护关键元件库,版本管理设计文件与配置,规定测试记录字段,并为调试器和测量设备建立借用、校准或连接说明。规范应解决真实重复问题,不要为追求形式而增加没人执行的审批步骤。

若准备引入新的工具,安排一位实际使用者和一位接手者共同完成试点:前者验证功能,后者验证能否按说明复现。只有原作者能操作的流程,还不能算团队流程。

4. 商业产品团队:把许可、质量和生命周期纳入评估

商业项目的工具选型不仅关乎工程师是否喜欢,还涉及许可用途、长期维护、文件交接、客户审查、产品生命周期和供应链变更。对商业 EDA、仿真平台和调试设备,应由采购、工程与合规相关人员一起核对当前许可条款和适用范围。

设计文件和工程环境应有明确的归档策略:保存关键版本、标明依赖和工具版本、记录制造交付物与样机测试结果。若产品计划维护多年,还应考虑工程师离职、设备替换、软件更新和历史设计再次打开的可能性。

当项目需要质量追溯时,不能只存最终结果。要能关联需求、设计版本、固件版本、测试条件和异常处理记录。工具能提供记录入口,但记录规则和责任仍需要团队建立。

5. 采购前的三组问题:谁用、测什么、怎么交接

在采购或迁移之前,先回答三组问题。第一,谁是日常使用者,他们是否参与试点?第二,工具要测量或解决的具体问题是什么,现有方法为何不够?第三,生成的文件、测试记录和配置由谁接手维护?

如果这三个问题都答不清,暂缓购买通常比匆忙下单更稳妥。可以先借用、试用或用已有设备完成一次真实任务,再根据缺口采购。相反,如果故障风险已经明确、现有工具无法提供必要证据,就应把新增工具视为风险控制投入,而不是单纯的设备升级。

七、不同情况下怎么行动:从入门、原型到团队项目

八、不同方案的取舍:没有一套组合适合所有项目

1. 轻量方案:成本和上手速度优先

轻量方案适合学习、小型原型和功能验证。它通常围绕一种 EDA、一套目标芯片的开发环境和基础测量方式搭建。优势是投入较低、学习路径清晰;限制是协作自动化、复杂设计审查和高要求信号测量能力可能不足。

采用轻量方案时,不要把“当前够用”误解成“长期不用升级”。如果板卡复杂度、团队人数或测试要求增加,应重新评估设计规则、工程归档、测量能力和许可需要。工具升级的触发条件最好与项目风险关联,而不是与市场热度关联。

2. MCU 调试方案:目标芯片和固件问题优先

如果项目主要难点是 MCU 固件开发、外设配置和运行状态定位,优先确保 IDE、编译工具链、下载调试器与目标芯片匹配。选择 STM32CubeIDE 还是 PlatformIO,要看芯片生态、团队习惯、平台支持和构建复现需求,而不是只看哪款工具更常被推荐。

这一方案容易忽略硬件证据:软件断点、串口日志和构建通过,都不能证明电源质量、总线时序和板级连接正确。应保留基本的电气检查与信号观察能力,尤其在问题只能偶发复现时。

3. 完整验证方案:覆盖多类风险,但管理成本更高

更完整的方案会覆盖设计、仿真、固件构建、下载调试和信号测量。优势是不同类型故障可以找到对应证据,设计评审和复盘更容易形成闭环;代价是设备、许可、学习时间、配置管理和数据归档要求上升。

如果团队没有明确的设备负责人和记录规范,工具越多,越可能出现版本不统一、数据难以复现、测量配置无人维护的情况。投入完整方案之前,先确认团队确实需要覆盖这些风险,并为使用和维护安排责任人。

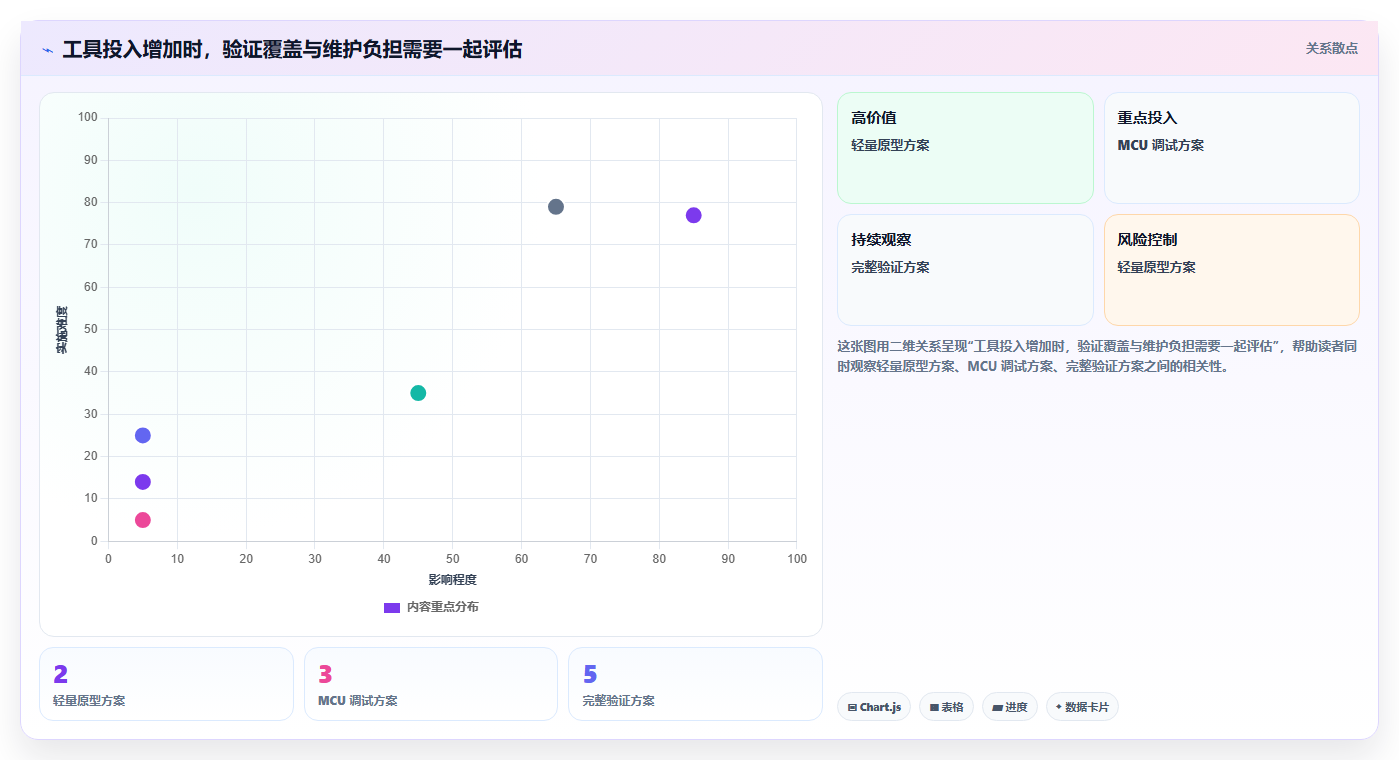

下图以情景模拟展示投入和覆盖之间的常见权衡。分值和成本指数是讨论模板,不是市场价格或行业基准;实际项目应使用当前报价、团队工时和风险清单替换。

2026 年硬件开发工具盘点:必备的 7 款热门工具解析

4. 选择时怎样判断何时值得升级

升级工具或增加设备,至少应满足以下条件之一:当前故障无法获得必要证据;重复性工作正消耗大量工程时间;团队交接频繁且配置难以复现;设计复杂度已超出原有规则和协作能力;产品质量要求提高,现有测试覆盖不足。

如果升级的主要理由只是“大家都在用”“功能看起来更多”或“买了以后也许用得上”,应先做小范围试点。项目预算有限时,优先投入能缩短高风险问题定位时间、减少样机返工或确保交付合规的能力。

九、最终行动清单:先画出缺口,再决定装什么

1. 用一小时完成工具链盘点

把当前项目按设计、仿真、构建、下载调试、信号测量和交付记录拆开。每个环节写出正在使用的工具、输出文件、负责人和最常见的失败场景。没有实际任务支撑的工具需求,先放进候选清单,不要立即采购或迁移。

接着为每个故障场景写出“需要什么证据”。例如,电源启动异常需要电压随时间的记录;固件不能启动需要目标芯片识别、复位和启动配置证据;总线偶发错误需要代码日志和时序记录。证据缺口会比“工具不够多”更准确地指出下一步。

2. 挑一个真实任务做试点

选一个范围小但具有代表性的任务,按完整流程走一遍:设计或打开电路文件,构建固件,连接目标板,完成一次调试或测量,并保存结果。试点的价值在于暴露环境依赖、版本差异和交接问题,而不只是证明软件可以安装。

试点结束后,记录四项内容:完成任务所需时间、出现的阻塞点、其他成员复现所需信息、仍未覆盖的风险。只有当这些结果与项目目标匹配,才扩大到更多项目或团队成员。

3. 把工具决策写成团队可复用的规则

最终决策不必写成长篇采购报告,但至少应说明:为什么选择当前工具、适用哪些芯片和任务、哪些情形不适用、版本和授权在哪里核实、项目文件如何归档、谁负责维护。这样的记录能让下一位工程师理解选择依据,也便于未来评估是否需要迁移。

对外发布技术内容或内部推荐时,也应区分事实与判断。事实包括厂商文档明确的功能、支持范围和许可;判断包括团队认为的学习成本、流程便利性和适用场景。若使用演示数据或样本推演,应明确标注,不能包装成行业统计或真实客户成绩。

十、结语:工具不是答案,能复核的证据才是

1. 先选能回答问题的工具

2026 年选硬件开发工具,我最看重的不是榜单名次,而是工具是否能为当前项目提供正确、可复核的证据。KiCad 和 Altium Designer面向电路设计流程,LTspice适用于特定电路仿真,STM32CubeIDE与PlatformIO服务于不同的固件开发组织方式,J-Link工具链用于目标调试,Saleae Logic帮助观察数字信号。它们各有位置,也各有边界。

如果你正准备搭建工具链,下一步可以先列出项目的目标芯片、设计复杂度、最难定位的三类故障和交付要求,再用一个真实任务验证候选工具。对个人项目,先走通闭环;对团队项目,先验证复现和交接;对商业产品,先核实许可、支持范围与生命周期维护。

真正值得称为“必备”的,不是七款工具本身,而是从设计到测试都能说明“我依据什么得出这个结论”的能力。设备可以逐步添置,流程可以持续改进,但每个关键结论都应能追溯到设计版本、固件版本、测试条件和实际证据。

常见问题解答(FAQ)

1. 2026 年硬件开发最值得优先了解的 7 款工具分别是什么?

我在整理硬件开发工具时发现,很多清单把软件、调试器和测量设备放在一起排名,但它们解决的并不是同一个问题。我想按开发流程来选,哪些工具分别对应设计、仿真、固件开发和调试?

可以按开发环节认识这 7 款代表性工具,而不是把它们当成同类产品排名:KiCad 和 Altium Designer 用于原理图与 PCB 设计;LTspice 用于电路仿真;STM32CubeIDE 面向 STM32 项目开发与调试;PlatformIO 支持多种嵌入式平台的项目工作流;

SEGGER J-Link 工具链用于下载与调试;Saleae Logic 用于数字信号和总线分析。这份清单不代表每个项目都必须配齐。比如,项目若使用的不是 STM32,STM32CubeIDE 就未必合适;若要观察模拟波形,逻辑分析仪也不能代替示波器。

选工具时应先看目标芯片、待解决的问题和团队已有流程,再考虑品牌与功能。

2. 初学者怎么搭建一套够用又不浪费钱的硬件开发工具链?

我刚开始做嵌入式项目时,容易把“工具齐全”误当成“开发效率高”,担心少装一个软件或少买一种设备就无法继续。我想先完成一个能运行、能定位故障的小项目,应该从哪些工具开始?

建议从一个具体目标板和一个可验证的小任务开始,例如让 MCU 读取传感器并通过串口输出数据。先准备与目标芯片匹配的 IDE 或开发环境、对应的下载调试器,以及能观察串口或数字信号的基础工具;如果项目涉及模拟电路,再按需要加入电路仿真和测量设备。

预算有限时,不必一开始同时购买多种仪器,也不必为了“七款齐全”安装所有软件。先确认开发板是否自带下载调试功能、官方工具是否覆盖当前芯片,再根据实际故障补工具。这样可以避免买了设备才发现接口、芯片支持或操作系统不匹配。

3. KiCad 和 Altium Designer 应该怎么选?

我需要设计一块包含常见数字电路和连接器的 PCB,也可能需要和同事协作修改。网上的介绍常把两款工具简单分成“免费”和“专业”,但我不确定真正影响项目的是功能、学习成本,还是团队交接。

如果是个人学习、原型验证或预算敏感的项目,可以先评估 KiCad 是否覆盖所需设计与交付流程;若团队已有成熟的 Altium Designer 文件、规范和协作习惯,沿用现有环境通常能减少文件转换和交接成本。关键不只是功能多少,而是工具能否融入团队的库管理、评审、版本控制和制造交付流程。

做决定前,拿一个真实的小项目试跑:检查原理图与 PCB 修改是否顺手、元件库如何维护、制造文件能否按要求输出,并确认协作者能否打开和继续编辑。商业授权、版本能力和文件兼容会随方案及版本变化,发布或采购前应核对官方说明,不能只依据“免费”或“专业”标签判断。

4. 电路仿真、逻辑分析仪和示波器分别适合解决什么问题?

我遇到过仿真结果正常、实物却无法工作的情况,也不确定总线通信异常时该看逻辑分析仪还是示波器。我想知道这些工具各自能回答什么问题,以及怎样避免把测量结果看错。

电路仿真适合在制作实物前检查电路行为,但结果依赖模型、参数和边界条件,不能证明实物一定正常。逻辑分析仪适合观察数字信号时序及常见总线数据;示波器更适合查看电压随时间变化、边沿质量、噪声和振铃等模拟特征,两者关注点不同。例如,I²C 设备无应答时,可先用逻辑分析仪检查地址、应答位和时序;

若怀疑上拉不足、边沿过慢或电源噪声,再用示波器观察实际电压波形。排查时还要核对探头接法、采样率、触发条件和目标电压范围;工具显示“没有异常”不等于接线、供电和器件配置一定正确。

核心关键词

读者评论

莫
莫舒然

把仿真、设计规则检查和样机实测区分开来很重要,仿真通过并不等于板子在真实环境中一定可靠。

夏
夏宇轩

文章对工具链断点的提醒很实用,记录板卡版本、构建配置和测试数据,确实能减少团队交接时的排查成本。

秦
秦欣然

选工具要看芯片生态和现有流程,而不是单纯比较功能数量;尤其是迁移商业 EDA 文件时,库和历史设计的兼容性值得先验证。

文章包含AI辅助创作:2026 年硬件开发工具盘点:必备的 7 款热门工具解析,发布者:飞飞,转载请注明出处:https://worktile.com/solution-1/archives/166036

赞 (0)
飞飞飞飞
团队知识库工具选型指南:2026 年最适合研发管理的 5 大工具推荐
上一篇 37分钟前
2026 年最佳团队协作工具对比:5 款研发管理工具深度解析
下一篇 37分钟前

相关推荐

发表回复

您的邮箱地址不会被公开。 必填项已用 * 标注

站长微信
站长微信
分享本页
返回顶部
