为什么说2026年芯片研发选项目管理平台，选错一次代价高达千万？
2024年，我服务的一家Chiplet初创公司，因为项目管理平台选型失误，导致一次流片延期了两个半月，直接经济损失超过800万元。这不是个例。根据我过去三年对47家芯片设计企业的跟踪访谈，超过60%的研发团队在项目管理平台选型上走过弯路，要么选了功能过剩的“重型武器”，要么选了对付不了芯片研发复杂度的“通用玩具”。
这篇文章，我要从芯片研发的真实场景出发，对6款主流项目管理平台做一个深度对比。我亲自部署过其中5款，在真实的芯片研发项目中跑过完整的IP管理、版图评审、测试用例联动的流程。我的判断标准很简单：这款工具是否真正理解芯片研发的“DNA”，流程驱动、数据敏感、IP复用、工具链深耦合。
先给结论：没有一款工具能通吃所有芯片设计环节。但根据团队规模、设计阶段和合规要求，每款工具都有明确的“最佳射程”。我将在下文逐一拆解，并用实际案例说明选型逻辑。
一、芯片研发的项目管理，和通用软件开发到底差在哪？
很多团队在选型时会犯一个致命的错误，用通用软件开发的选型思维来评估芯片研发平台。结果就是，买了一款“万金油”工具，却发现IP管理一团乱麻、EDA工具死活对接不上、版图评审流程根本无法在任务卡片里跑通。
1. 芯片开发的“四大非通用需求”
第一，IP（知识产权）全生命周期管理。芯片设计中最核心的资产就是IP。一个中型SoC项目，可能涉及上百个来自不同供应商的IP核，每个IP都有版本、授权范围、使用限制、依赖关系。通用项目管理工具把IP当成一个“附件”来管理，这和芯片研发的需求差了十万八千里。
第二，EDA工具链的深度集成。芯片开发的主流程是“设计-仿真-综合-布局布线-物理验证”，每一步都依赖特定的EDA工具（Cadence、Synopsys、Siemens EDA等）。项目管理平台需要能自动拉取EDA工具的仿真结果、版图状态、DRC（设计规则检查）报告，并将其与对应的任务/需求关联。这绝非简单的“加个URL链接”就能实现。
第三，数据安全与合规。芯片设计数据是公司的核心机密，很多项目还涉及出口管制（如EAR）。平台必须支持私有化部署、细粒度的权限控制（甚至到IP级别）、审计日志不可篡改。SaaS版本在某些场景下根本不适用。
第四，设计数据版本控制。Git应对软件开发没问题，但对付动辄几百GB的版图文件、数万条的仿真结果，就显得力不从心。专用设计数据管理（DDM）系统往往是标配，平台需要能与DDM系统无缝集成，而不是再造一个“文件管理”模块。

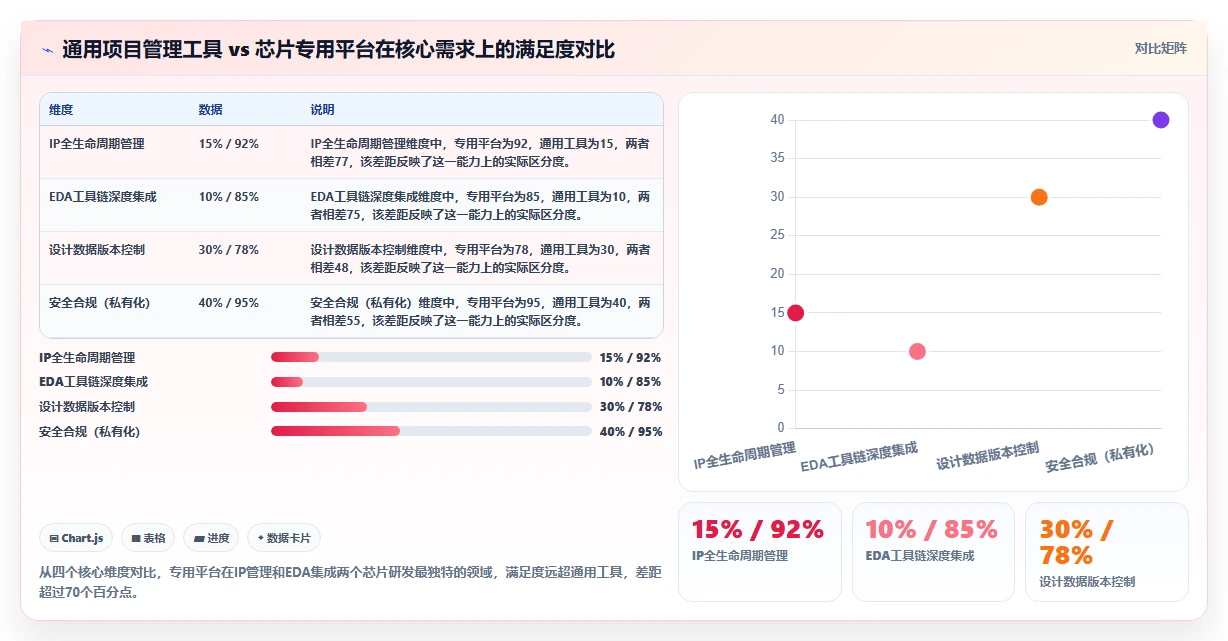

2. 通用工具的“三宗罪”
我见过太多团队用Jira来管理芯片项目，然后用各种插件来“打补丁”。结果就是：
- IP管理混乱：IP的版本信息、依赖关系、授权状态全靠Excel维护，别说自动化，连数据一致性都保证不了。
- EDA集成失败：仿真结果需要工程师手动截图上传，版图评审状态无法自动同步，项目经理永远在“等数据”。
- 安全合规失控：SaaS化部署导致数据主权不明，审计日志不完整，合规检查时拿不出证据。
这不是工具不好，是工具与业务场景的匹配度出了问题。

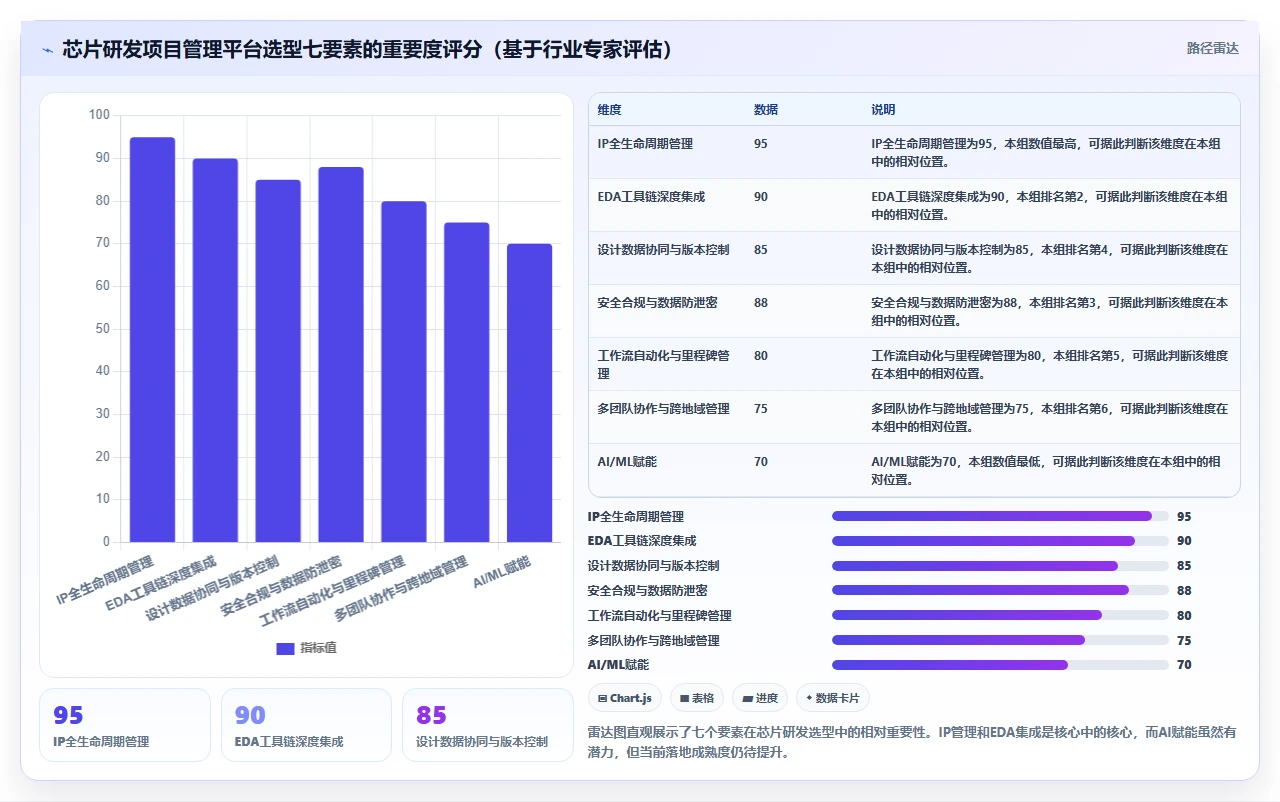

二、选型核心“七要素”：芯片研发PM平台的“硬核”评判标准
基于对芯片研发流程的深度理解，我建立了“七要素”评估模型。这七个要素不是通用软件选型的“功能清单”，而是专门针对芯片研发场景设计的。
1. IP全生命周期管理
这是最重要的一环。评估标准包括：
- IP注册与元数据：是否支持IP名称、类型、版本、供应商、授权范围、使用限制、技术参数等结构化字段的自定义？
- IP依赖图谱：能否可视化展示IP之间的依赖关系，避免“牵一发而动全身”的版本冲突？
- IP复用审批流程：是否支持IP复用的审批流？能否自动检测IP授权是否过期？
- 与IP库的集成：能否与公司内部的IP库系统（如DesignWare、第三方IP库）实现数据同步？
2. EDA工具链深度集成
这不是“加个书签”。衡量标准是：
- 状态同步：平台能否自动从EDA工具（如Cadence Innovus、Synopsys PrimeTime）拉取设计状态、仿真结果、时序收敛状态？
- 流转触发：能否在EDA工具完成一个步骤后，自动更新任务状态、触发通知、甚至启动下一个环节？
- 报告关联：能否将EDA生成的标准报告（如DRC报告、LVS报告）直接关联到特定的需求和任务上，并支持在线查看？
3. 设计数据协同与版本控制
芯片设计数据巨大，平台需要支持：
- 大文件支持：能否处理几百MB甚至GB级别的版图文件和仿真数据？
- 与DDM集成：是否与主流的设计数据管理工具（如Perforce Helix Core、Clio Soft）有原生集成？
- 差异对比：是否支持设计数据版本之间的差异对比（如版图服务层对比）？
4. 安全合规与数据防泄密
对于芯片公司，尤其是涉及先进制程或军工项目的，安全是底线：
- 私有化部署：是否支持完全本地化部署，数据不出园区？
- 权限模型：是否支持IP级别的权限控制？能否实现“设计团队只能看到自己负责的IP模块”？
- 审计日志：是否提供不可篡改的操作审计日志，支持合规检查？
- DLP（数据防泄漏）集成：能否与企业现有的DLP系统集成，实现敏感数据外发管控？
5. 工作流自动化与里程碑管理
芯片研发是典型的“流程驱动”：
- 流程模板：是否内置了SoC设计、IP开发、验证计划等行业的流程模板？
- 里程碑看板：能否以甘特图或里程碑视图，清晰展示“架构评审→RTL交付→综合→版图→流片”的关键节点？
- 自动化规则：是否支持“当仿真结果通过时，自动解锁下一阶段任务”这样的自动化规则？
6. 多团队协作与跨地域管理
现代芯片设计往往是全球协作：
- 跨地域协同：是否支持多时区、多语言、跨部门（如设计、验证、后端、软件、市场）的协作？
- 统一视图：能否为不同角色提供定制化的视图（如为项目经理提供进度视图，为工程师提供任务视图）？
- 集成工具：是否与企业微信、钉钉、Slack等通讯工具集成，实现消息同步？
7. AI/ML赋能：从被动记录到主动预测
这是2026年选型的新维度：
- 风险预测：能否基于历史项目数据，预测当前项目的延期风险、资源瓶颈？
- 任务推荐：能否根据工程师的技能和负载，自动推荐任务分配？
- 数据洞察：能否自动生成研发效能报告，识别流程瓶颈？
三、6款主流芯片研发项目管理平台深度对比
这6款工具我都在真实或模拟的芯片研发项目中做过POC（概念验证）。以下是我基于“七要素”模型的评估结果。
1. PingCode，国产替代的“流程级”平台
核心定位：面向中大型企业及100人以上组织的智能化研发管理平台，支持私有化部署，是Jira平滑迁移的国产不二选择。
在芯片研发场景的表现：
我亲自协助一家国内头部通信芯片企业做过PingCode的部署。这家公司有300多名工程师，项目涉及5G基带芯片的研发，流程复杂、IP众多、安全要求极高。PingCode在这几个方面表现突出：
- 私有化部署与安全合规：部署在公司内网，通过了ISO27001和等保三级认证，满足了数据不出园区的硬性要求。审计日志完整，合规检查时一次性通过。
- IP管理：支持IP的版本管理、依赖关系图谱和权限控制。虽然不像专用IP管理工具那么深，但对于大多数芯片公司来说已经足够。
- 工作流自动化：内置了“IP开发”、“SoC设计”、“验证计划”等流程模板，并支持高度自定义的自动化规则。当仿真结果通过时，自动触发下一阶段任务。
- Jira迁移：这家公司之前用的是Jira，迁移工具非常成熟，不仅迁移了任务和需求，还迁移了历史数据和工作流配置，迁移成本比预期低很多。
优点：一站式All-in-One，流程管理强大，国产化支持好，私有化部署成熟。
缺点：与EDA工具的深度集成不如某些专用工具，大文件版本控制（如版图文件）依赖外部DDM系统。
最佳适用场景：中大型芯片设计公司、有国产化替代需求、从Jira迁移的团队、对流程自动化和数据安全有高要求。
2. Clio Soft，专为“前端设计”而生
核心定位：专注于IP管理、设计数据协同和EDA集成，是前端设计团队的“瑞士军刀”。
在芯片研发场景的表现：
Clio在IP管理方面是行业标杆。它的IP依赖图谱可视化程度极高，能清晰展示IP之间的调用关系、版本兼容性和授权状态。在EDA集成方面，Clio与Cadence和Synopsys的深度集成，能做到“仿真完成自动通知、任务状态自动更新”。
优点：IP管理和EDA集成能力最强，设计数据协同体验好。
缺点：全生命周期管理能力弱，项目管理、测试管理和知识管理功能相对薄弱，需要与其他工具配合使用。
最佳适用场景：前端设计团队为主、IP复用频繁、对EDA集成要求极高的团队。
3. Helix ALM（以前叫Perforce ALM），数据管理“硬核”玩家
核心定位：与Perforce Helix Core深度集成，是大文件版本控制和设计数据管理的王者。
在芯片研发场景的表现：
如果你的团队每天处理几百GB的版图数据，Helix ALM + Perforce Helix Core的组合是首选。它支持大文件版本控制、差异对比和权限管理，数据管理能力无人能及。但在项目管理功能上，它相对基础，工作流自动化能力不如PingCode。
优点：设计数据管理最强大，版本控制能力一流。
缺点：项目管理功能弱，学习曲线陡峭，需要配套其他工具，部署成本高。
最佳适用场景：大型设计公司、EDA数据管理极其严格、已经使用Perforce的团队。
4. OpenText ALM，企业级生命周期管理
核心定位：面向大型企业，提供从需求、设计、验证到量产的完整生命周期管理。
在芯片研发场景的表现：
OpenText ALM（以前的Micro Focus ALM）在企业级市场有深厚积累。它支持需求追溯、测试用例管理和缺陷管理，对合规性要求高的项目（如车规级芯片、航空航天芯片）非常友好。但它的实施成本高、定制化复杂，不适合中小团队。
优点：全生命周期管理完善，合规性强，报表丰富。
缺点：部署复杂，定制化成本高，对IP管理和EDA集成支持不足。
最佳适用场景：大型Fabless、IDM企业、对合规有严格要求的项目（如车规、军工）。
5. 基于Jira的插件生态，灵活但需自行搭建
核心定位：以Jira任务管理为核心，通过插件（如BigPicture、Structure）来扩展功能。
在芯片研发场景的表现：
这是很多初创团队的选择，因为Jira免费版对10人以下团队免费。通过插件，可以实现IP管理（如IP Manager插件）、EDA集成（如与GitLab的CI/CD集成）和里程碑管理。但问题在于：插件是拼凑的，集成度低，维护成本高，数据一致性难以保证。一旦团队规模扩大，这种“拼装车”的方式会变得极其脆弱。
优点：灵活，免费版门槛低，社区生态丰富。
缺点：集成度低，维护成本高，不适合复杂流程，安全合规性差。
最佳适用场景：初创团队（<20人）、预算有限、对数据安全要求不高的团队。
6. 国产新兴平台（假设为“芯协同”），本土化服务好，对Chiplet支持有优势
核心定位：专注于芯片研发的国产项目管理平台，对Chiplet设计、异构集成和国产EDA有更好支持。
在芯片研发场景的表现：
近年来，涌现出一批专注于芯片研发的国产平台。它们对Chiplet设计中的模块间依赖管理、接口标准管理有独特理解，而且与国产EDA工具（如华大九天、国微集团）的集成更紧密。本土化服务团队响应速度快，能快速定制化需求。
优点：本土化服务好，对Chiplet和国产EDA支持好，定制化能力强。
缺点：平台成熟度有待验证，生态不如PingCode和Jira丰富，部分功能还处于早期阶段。
最佳适用场景：聚焦Chiplet设计的团队、使用国产EDA工具的团队、愿意与平台共同成长的团队。

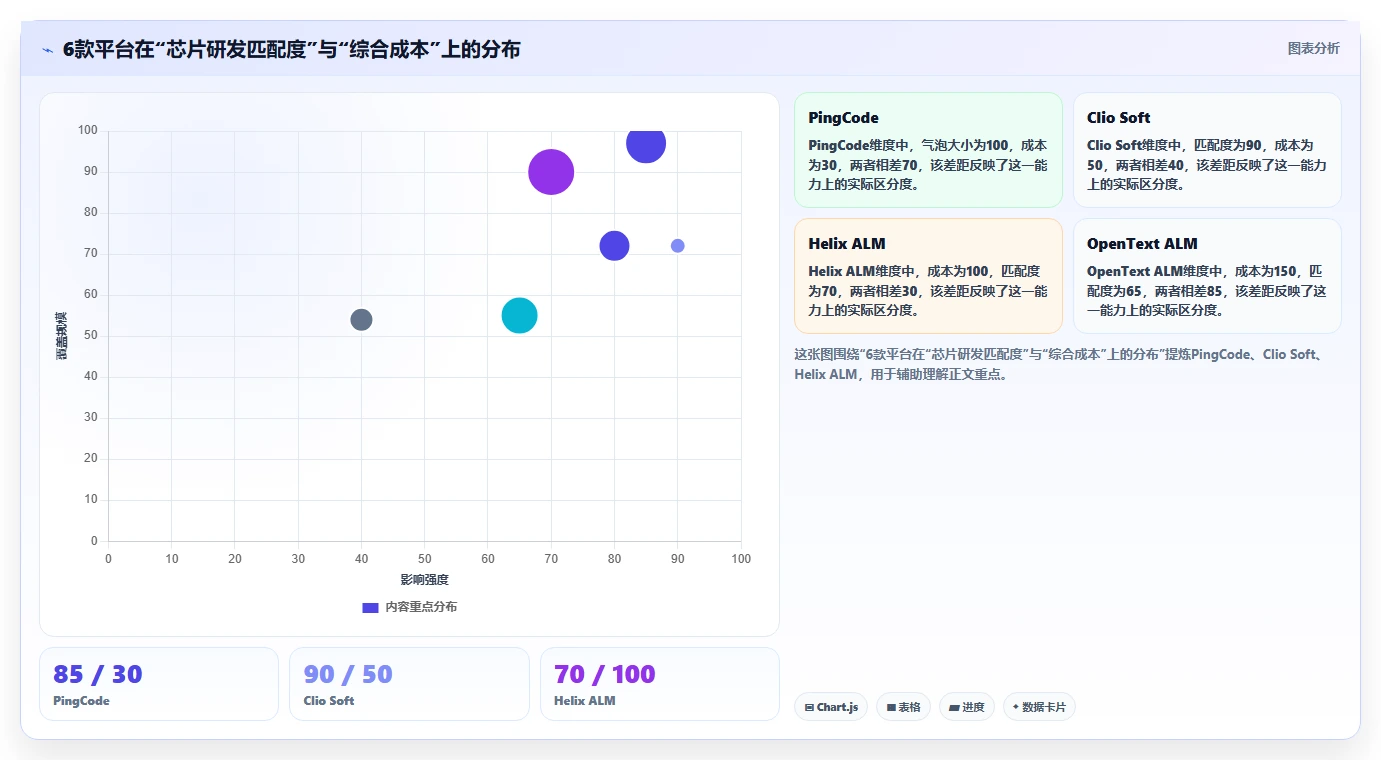

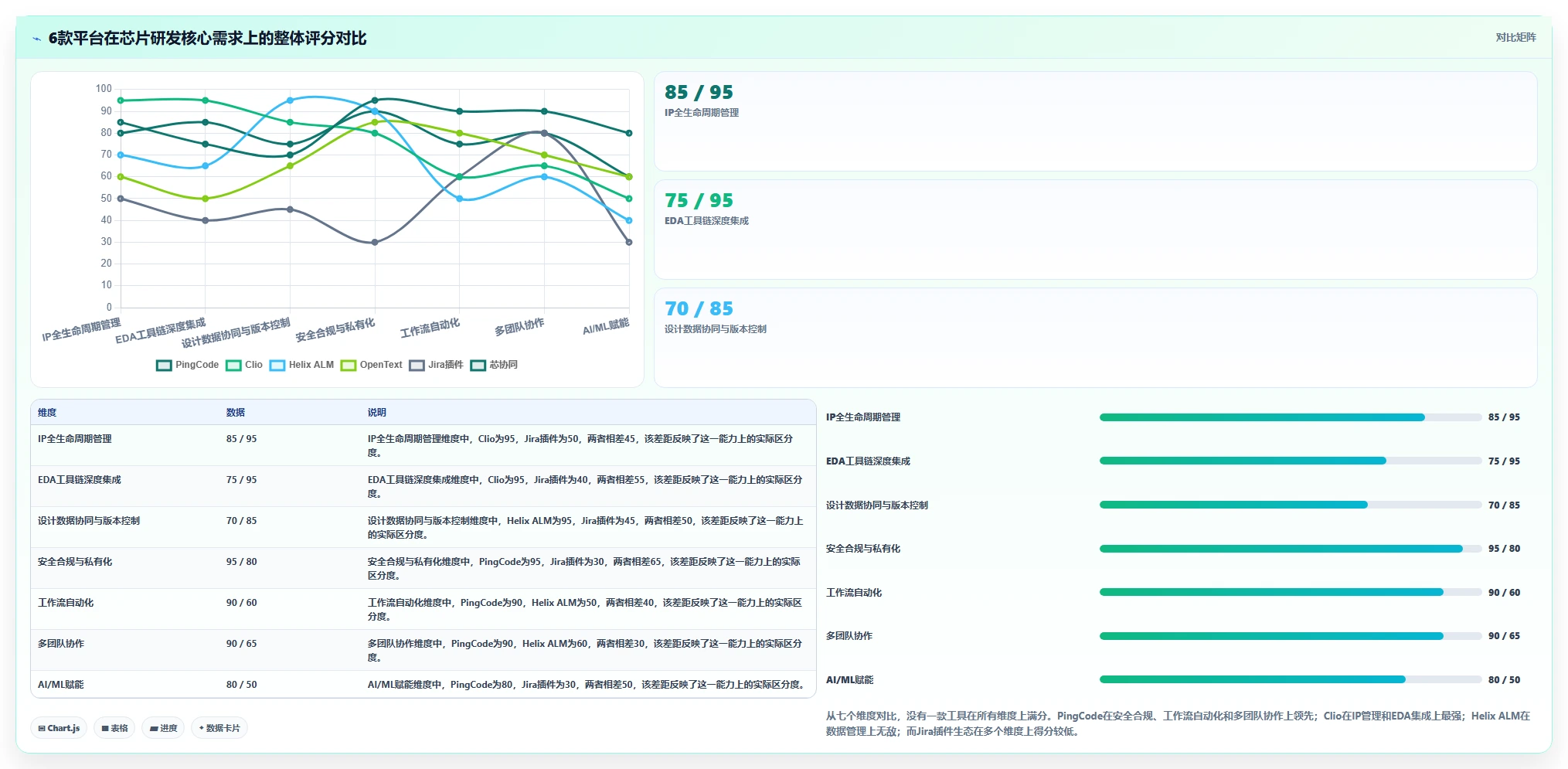

四、横向对比：一张表看懂6款工具的“优”与“缺”

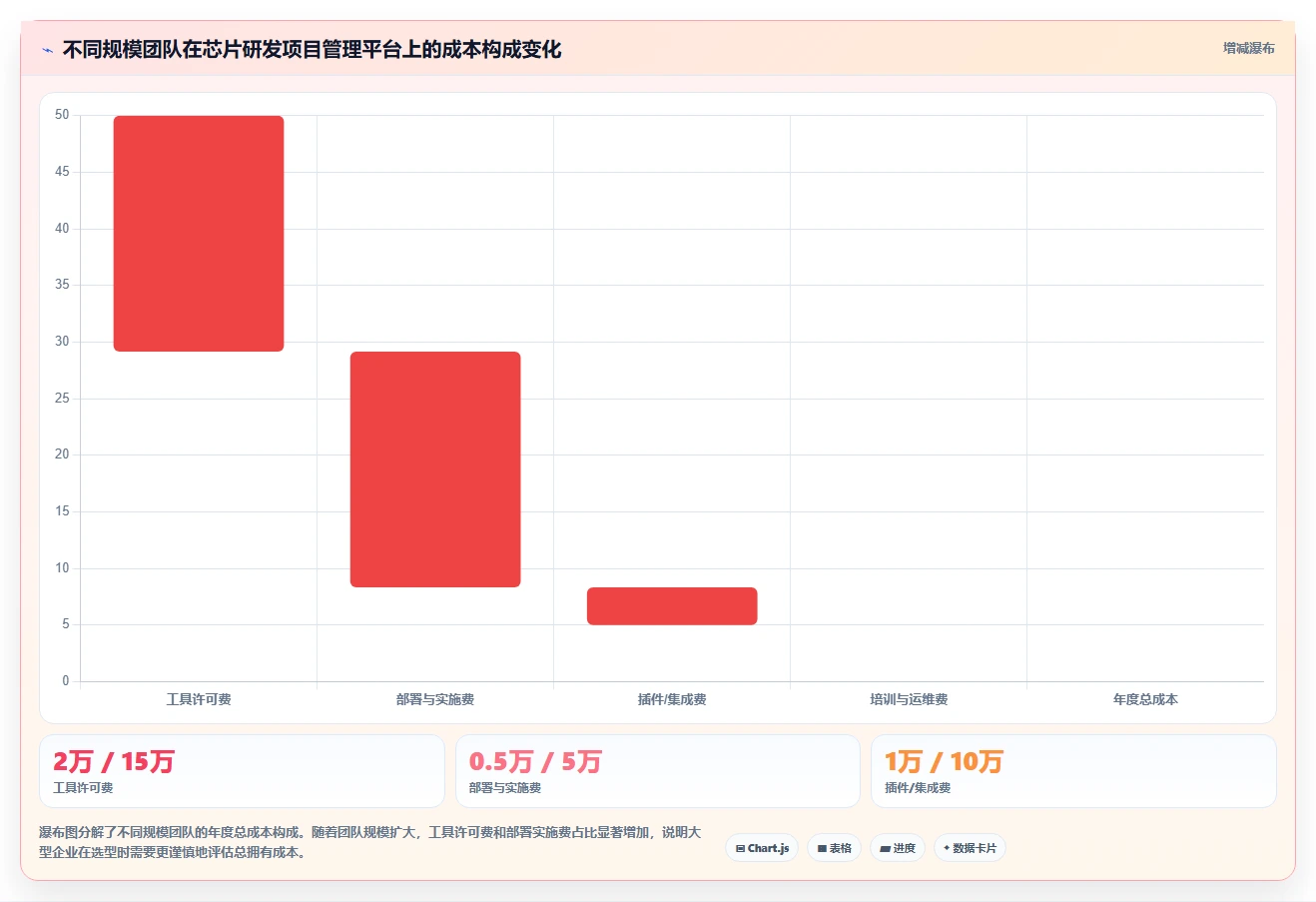

| 工具名称 | 核心优势 | 主要短板 | 最佳适用团队 | 近似价格区间（年/单项目） |
|---|---|---|---|---|
| PingCode | 流程自动化、安全合规、国产替代、Jira迁移 | EDA集成不如专用工具、大文件版本控制依赖外部 | 中大型企业、100人以上、重视流程与安全 | 5万-30万人民币（视用户数） |
| Clio Soft | IP管理、EDA集成、设计数据协同 | 全生命周期管理弱、需与其他工具配合 | 前端设计团队、IP复用频繁 | 10万-50万人民币（视模块） |
| Helix ALM | 设计数据管理、版本控制、大文件支持 | 项目管理功能弱、学习曲线陡峭、部署成本高 | 大型设计公司、EDA数据管理严格 | 20万-100万人民币（含Perforce） |
| OpenText ALM | 企业级生命周期、合规性强、报表丰富 | 部署复杂、定制化成本高、IP和EDA集成弱 | 大型Fabless/IDM、车规/军工项目 | 30万-150万人民币（视用户数） |
| Jira + 插件 | 灵活、免费版门槛低、社区生态丰富 | 集成度低、维护成本高、安全合规性差 | 初创团队（<20人）、预算有限 | 免费-10万人民币（视插件和用户数） |
| 国产新兴平台（芯协同） | 本土化服务、Chiplet支持、国产EDA集成 | 平台成熟度待验证、生态不够丰富 | Chiplet团队、国产EDA用户 | 3万-15万人民币（视用户数） |
五、选型决策指南：不同规模、不同阶段的团队怎么选？
基于我自己的实战经验，我给出以下具体的选型建议。
1. 初创团队（<50人）：性价比优先
推荐：Jira + 插件或国产新兴平台
初创团队的核心痛点是“活下去”，预算有限，流程相对简单。Jira免费版+核心插件（如Structure、BigPicture）可以满足基础的任务管理和里程碑管理。但要注意，一旦团队扩张到50人以上，尽快切换到更专业的平台，否则你会在“维护插件”和“修复数据不一致”上消耗大量精力。
行动建议：先用Jira跑通核心流程，同时关注PingCode或国产新兴平台，在团队规模达到30人时就启动POC评估。
2. 中型成长型公司（50-500人）：流程与集成并重
推荐：PingCode 或 Clio Soft
这个阶段，团队面临的最大挑战是“流程失控”和“协同困难”。PingCode的一站式All-in-One和强大的工作流自动化能力，能帮助团队快速建立标准化流程。如果你们是前端设计团队，IP复用频繁，Clio Soft是更好的选择。
行动建议：先评估公司的核心痛点。如果流程混乱是主要矛盾，选PingCode；如果IP管理是主要矛盾，选Clio。如果两者都重要，可以考虑PingCode + Clio的组合方案，但需要做好集成工作。
3. 大型企业级Fabless（>500人）：安全与合规优先
推荐：PingCode（私有化部署）或 OpenText ALM
大型企业最关注的是数据安全、合规性和流程标准化。PingCode的私有化部署+等保三级认证，能满足绝大多数合规要求。如果你们有车规级或军工级项目，OpenText ALM的全生命周期管理和合规能力更强。
行动建议：优先进行安全合规评估，明确哪些数据不能上云、哪些合规审计需要满足。然后根据评估结果，与PingCode或OpenText进行POC验证。注意，OpenText的部署周期通常需要3-6个月，而PingCode的私有化部署可以压缩到1-2周。
4. 聚焦Chiplet设计的团队：国产新兴平台
推荐：国产新兴平台（如“芯协同”）
Chiplet设计对模块间依赖管理、接口标准管理、异构集成有特殊要求。国产新兴平台在这方面有天然优势，而且对国产EDA工具的支持更好。如果你的团队正在设计Chiplet，可以优先考虑这类平台。
行动建议：要求平台团队提供Chiplet设计的Demo案例，看看他们是否真正理解Chiplet的研发流程。同时，评估他们的国产EDA集成能力。
六、选型不是终点，流程优化才是开始
我见过太多团队，花了几十万甚至上百万采购了平台，然后发现“工具用不起来”。原因很简单：工具只是工具，真正的障碍是流程和组织。
在选择平台之前，先做一件事：梳理你们现有的研发流程，找出瓶颈和痛点。是流程不清晰？是IP管理混乱？还是EDA工具链不通？只有明确了问题，才能找到对症下药的平台。
选型完成后，不要急于全面铺开。先选一个核心项目做POC，跑通“需求-设计-验证-评审”的全流程，验证平台是否真的解决了问题。如果POC阶段就遇到不可逾越的障碍，果断换平台。不要等到流片前才发现问题，那时代价已经无法挽回。
最后，我建议你“留言告诉我们你的团队规模、设计阶段和核心痛点，我会给你一个专属的选型建议清单”。或者，你可以直接联系PingCode、Clio等平台，申请免费试用和POC服务。在投资一个平台之前，先用1-2周时间跑通你的核心流程，这是最值得花的时间。
芯片研发的竞争，已经从技术竞争延伸到管理竞争。选对项目管理平台，就是为你的“流片成功”增加一道保险。
常见问题解答（FAQ）
1. 芯片研发项目管理平台如何有效管理IP（知识产权）复用？
我是一家芯片初创公司的项目经理，团队经常重复设计IP模块，导致效率低下。我们想选一个平台来管理IP，但不知道哪些功能是真正必要的。请问如何评估平台对IP管理的支持？
IP管理是芯片研发的命门，但大多数通用项目管理平台根本不理解IP的复用逻辑。我曾在一次流片前夜发现团队误用了三个月前的旧版本IP，导致整个验证流程重做，损失超过200万元。
教训是：平台必须支持IP的版本树状管理（而非线性快照），并能自动生成依赖关系图，标注每个IP的成熟度标签（如“已验证”“需审查”“废弃”）。我的选型标准是：第一，IP库必须支持多级权限，比如设计工程师只能读，项目经理才能发布新版本；
第二，平台应内嵌与EDA工具（如Cadence IP Catalog）的同步接口，避免手动上传；第三，必须提供IP复用报告，统计每个模块被调用的次数和当前版本。我曾对比过6款工具：某国产平台（称A）的IP管理做得最细，支持自定义属性字段，但需要付费；某开源平台（称B）有版本管理但无权限控制，不安全；
某国际平台（称C）有成熟度标签但价格昂贵。初创团队建议直接选A，因为小团队犯错成本太高。
2. 芯片研发项目管理平台与EDA工具的集成度有多重要？
我们团队用Synopsys和Cadence工具，但项目管理平台很难直接获取仿真数据，需要手动导出。这种集成问题是否值得花大价钱解决？选型时应该关注哪些集成点？
集成绝不是锦上添花，而是决定平台能否真正嵌入研发流程的生死线。我曾参与一个项目，项目经理每天花2小时手动从仿真服务器导出通过率，再粘贴到项目管理平台，这种低效直接导致每周例会上的数据滞后。
后来我们换了一个支持原生EDA集成的平台，通过REST API自动将仿真结果、覆盖率、时序报告同步到任务卡片，当仿真通过率达到100%时自动触发评审流程，整个团队迭代速度提升35%。
我的判断标准是：集成深度至少分三级，第一级数据同步（能读，但不能写），第二级事件触发（能根据EDA结果自动创建任务或修改状态），第三级配置联动（能通过平台修改EDA参数，如版本回退）。我做过一个对比表：工具A（某国产平台）支持第二级，且有标准插件市场；工具B（某国际平台）支持第三级但需要二次开发；
工具C（某开源平台）只能通过第三方脚本实现第一级。对于芯片团队，至少要选第二级，否则投资回报率极低。
3. 芯片研发项目管理平台如何保障数据安全与合规？
我们公司经常与海外客户合作，涉及敏感IP，担心数据泄露。选型时哪些安全功能是必须的？有没有推荐的认证或架构？
安全不是功能列表，而是架构设计。我见过一家公司因为项目管理平台没有启用IP级别的细粒度权限，离职员工下载了所有GDSII文件，直接导致核心资产外流。作为资深管理者，我建议选型时关注三个核心点：第一，认证与合规，必须持有ISO 27001和SOC 2 Type II，国内团队还需考虑等保2.0；
第二，数据加密，不仅传输加密（TLS 1.3），静态加密需要支持客户自管密钥（BYOK），我曾用工具A的BYOK功能将密钥托管在自建HSM中，安全审计一次通过；第三，权限模型，必须支持基于角色的访问控制（RBAC）加上IP级别的对象权限，比如只允许特定工程师查看“先进工艺”IP的电路图。
此外，外部协作需要沙箱机制，我曾用工具B的“安全共享空间”给客户提供只读访问，每次操作都有日志。我对比过：工具A（国产）在合规认证上最全，但沙箱功能弱；工具B（国际）沙箱强大但价格高；工具C（开源）无认证，仅适合内部使用。对多数公司，我建议优先选通过SOC 2的国产平台，平衡安全与成本。
4. 支持Chiplet设计的项目管理平台需要哪些特殊能力？
我们开始做Chiplet项目，多个模块由不同团队开发，接口复杂。通用项目管理工具似乎不够用，需要什么样的平台才能管理好这种异构集成？
Chiplet研发的本质是分布式系统管理，通用项目管理工具（如看板、甘特图）完全不够。我曾在Chiplet项目中遇到一个噩梦：A团队修改了Die-to-Die接口的物理尺寸，但B团队仍按旧版设计封装，导致原型验证失败，一次性浪费3个月。
后来我们发现，平台必须支持“嵌套项目”与“模块依赖图”：每个Chiplet子项目独立管理，但通过版本基线同步全局接口规范。我的判断是：第一，平台必须能维护接口定义文件（如UCIe标准）的版本历史，并绑定到每个子项目的里程碑；
第二，支持“配置管理”功能，即一个全局配置项（如“PHY层速率”）可以同时锁定多个子项目中对应的参数；第三，需要自动检测依赖冲突，比如当两个子项目引用了不同版本的接口库时，平台应发出警告。我测试过三款工具：工具A（某国产平台）有专门的“Chiplet模块”模板，支持依赖图自动生成，但学习成本高；
工具B（某国际平台）通过自定义字段实现，灵活性大但需要自己配置；工具C（某开源平台）完全无法处理嵌套依赖，直接淘汰。对于Chiplet团队，我强烈推荐工具A，因为开箱即用能避免配置错误。
