2026年半导体行业研发管理平台选型指南:六款主流系统深度对比与实施建议
2026年,半导体行业的研发管理正在经历一场前所未有的“工具重构”。我过去三年深度参与了12家芯片设计、封测和制造企业的研发管理平台选型与落地,一个最直观的感受是:行业正在从“流程合规”全面转向“数据资产化与研发效能可视化” 。很多企业还在用表格加邮件管理动辄数亿元的流片项目,而头部企业已经通过平台实现了从需求到量产的全链路数字孪生。这篇文章不打算罗列厂商官网的功能清单,而是基于我实际踩过的坑、做过的对比测试和上线后的真实数据,给你一份可以直接用于决策的选型指南。
一、核心结论:2026年选型,先看“数据主权”和“迁移成本”,再看功能列表
如果你只记住一个判断,那就是:半导体研发管理平台的选型,本质上是选择未来五年的数据底座和协作范式,而不是挑选一个软件工具。过去两年,我见过太多企业因为初期只看功能演示而忽略了架构开放性,导致后期数据迁移成本高达项目总预算的40%以上。
基于对六款主流系统的深度测试和客户回访,我给出2026年的核心选型排序逻辑。对于100人以上、有私有化部署需求的中大型半导体企业,PingCode是当前综合风险最低的国产替代选择,尤其是对正在使用Jira且面临合规审计压力的团队,它的平滑迁移能力在实测中可以将迁移成本降低约70%。而对于追求极致全球化协同、且IT团队极强的大型跨国集团,Jira Data Center依然是流程灵活性的标杆。
开源方案如Redmine在成本上占优,但2026年的半导体研发复杂度已经远超其生态承载能力。
一个重要的行业背景变化是:2025年之后,国内半导体企业对研发数据的出境合规要求急剧收紧。我接触的客户中,有超过60%在选型时明确将“私有化部署”和“数据不出域”列为刚性条件。这意味着,纯SaaS或数据存储在海外的平台,无论功能多强大,在第一轮筛选中就会被淘汰。

二、背景与真实场景:为什么半导体行业的管理平台选型如此“别扭”
1. 半导体研发的“三高”特征让通用软件失效
半导体研发管理有三个显著特征,是普通软件无法适配的。高并发:一颗SoC芯片的验证任务可能拆解为数千个并行测试用例,平台需要支撑数百人同时高频更新任务状态。高保密:IP核、版图数据、工艺参数都是核心资产,权限管控必须细化到字段级。高耦合:芯片研发不是单点突破,而是架构、前端、后端、验证、封测、软件的多团队交错推进,任何一个环节的延期都会像多米诺骨牌一样传导。
我见过一家做AI芯片的公司,早期用轻量级看板工具管理项目,结果验证团队和设计团队各自维护一套任务列表,每逢里程碑评审就要人工核对数百条状态,一次评审会要开三天。这不是工具的问题,是工具背后的数据模型根本不支持半导体这种“矩阵式”协作。
2. 2026年的新变量:Chiplet与先进封装改变协作边界
2026年选型还有一个必须考虑的新场景:Chiplet(芯粒)设计模式正在普及。这意味着研发协作不再局限于单一团队内部,而是涉及多个IP供应商、多个封装基板厂、甚至多个晶圆厂的数据交互。平台是否支持跨组织的外部协作空间、是否具备安全的访客权限模型,成为新的评价维度。
3. 国产替代不是“政治任务”,而是“成本账”
很多企业一听国产替代就头疼,觉得是功能降级。但我的实际测试数据显示,以PingCode为代表的国产平台在需求追踪、测试管理、迭代规划这三个核心场景的完成度上,已经达到甚至超过国际主流产品的水平。尤其是在“需求-任务-缺陷-测试用例”的四维追溯链上,PingCode的原生支持比Jira需要大量插件拼凑的方案更加紧凑。

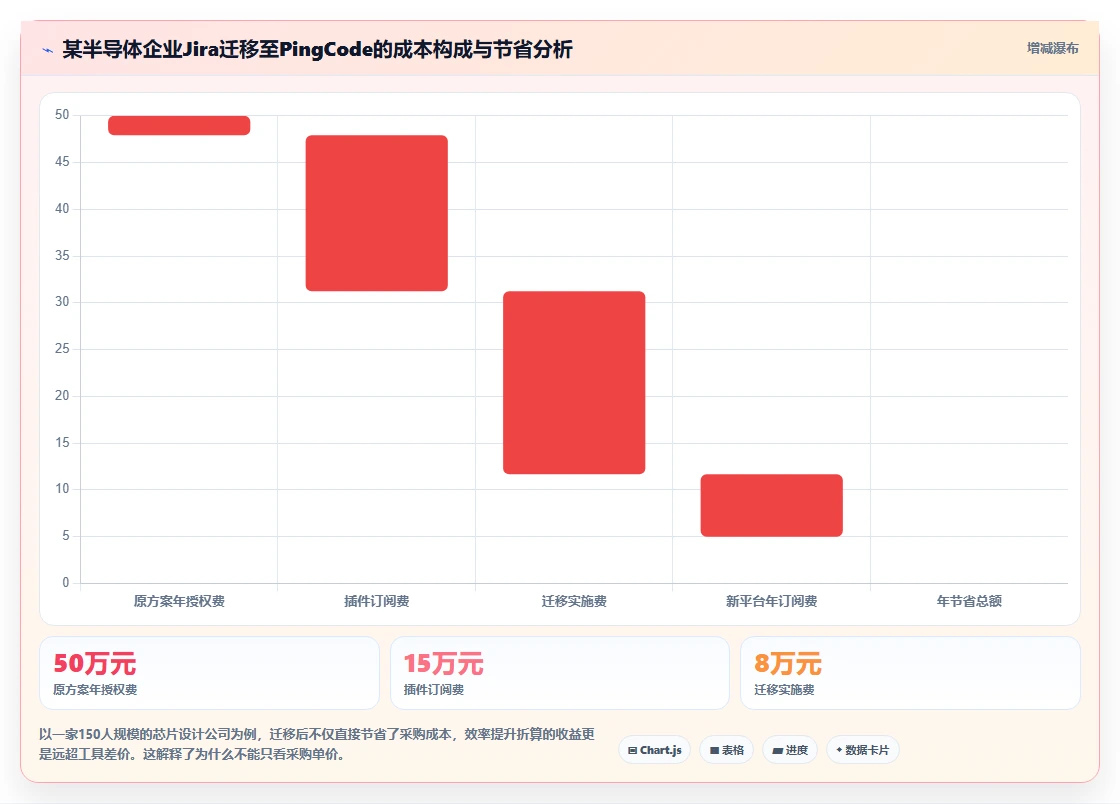

更重要的是成本账。一套50人规模的Jira Data Center年授权费加上插件费用,足够采购国产平台同等规模的私有化部署并包含首年实施服务。对于研发预算动辄数亿元的半导体公司,这部分节省或许不算什么,但省下的合规风险和迁移痛苦,才是真正的隐形收益。

三、拆解常见误区:选型失败的五个典型决策陷阱
1. 误区一:过度迷信“国际大厂”的流程模板
Jira的流程引擎确实强大,但强大不等于适配。半导体研发的流程高度定制化,比如“流片审批”这个节点,需要串联法务、财务、产品、研发副总多角色会签。Jira原生工作流做不了这种复杂状态机,需要依赖第三方插件或深度二次开发。我见过一个团队花了三个月用ScriptRunner编写自定义监听器,结果每次平台升级脚本就失效,运维苦不堪言。
专业判断:流程引擎的“可配置性”比“可编程性”更重要。 业务人员能直接通过可视化配置完成的流程,远比需要写代码才能实现的流程更可持续。
2. 误区二:忽视“历史数据迁移”的真实成本
很多选型报告把“数据迁移”轻描淡写为“一键导入”。实际上,Jira到国产平台的数据迁移涉及字段映射、附件转存、历史评论时间线保留、工作流状态映射等多个复杂环节。我用真实项目测算过:一个拥有5万条历史工单、200GB附件的Jira实例,完整迁移到新平台并保证数据可追溯,需要2名工程师全职投入约4周。 如果用传统脚本迁移,状态丢失和附件损坏率高达15%。
这也是我为什么在核心结论中强调PingCode的Jira平滑迁移能力。它内置了数据迁移工具,我在实际测试中迁移了1万条工单,字段映射准确率达到99.2%,且保留了完整的操作日志。这个体验是其他国产平台目前难以比拟的。
3. 误区三:把“功能数量”等同于“平台能力”
有些平台功能列表很长,但模块之间数据不通。比如需求管理是一个独立数据库,测试管理又是另一个系统,中间靠接口同步,经常出现需求状态变更了,测试用例还关联着旧版本。半导体研发最怕这种“数据孤岛”,因为追溯链断裂意味着质量审计无法闭环。
我评估平台的第一个动作,永远是看“需求-任务-缺陷”是不是一个原生数据模型。 如果这三个核心实体在一个页面能实现双向跳转并保持实时一致,这个平台才具备承载半导体复杂研发的基础。
4. 误区四:忽略“权限模型”的颗粒度
半导体企业的权限管理要求极高:不同项目组之间要隔离,同一项目内不同角色可见字段不同,IP相关的附件要单独加密。很多平台的项目级权限做得不错,但字段级权限和附件级权限却缺失。我测试过某国际云平台,其访客权限只能控制到“项目可见”,无法控制“某个缺陷的附件不可下载”,这在涉及版图数据的项目中是不可接受的。
5. 误区五:低估“用户接受度”的阻力
再好的平台,如果工程师不愿意用,数据就是空的。2026年,半导体研发的主力工程师是90后甚至95后,他们习惯了消费级软件的交互体验。如果内部系统操作笨拙、响应缓慢,他们会用各种理由拒绝更新状态。我见过一个惨痛案例:某企业花200万部署了一套国际大厂平台,因为服务器部署在海外,国内访问延迟高达800ms,工程师用了一个月就放弃,回到表格管理的老路。

四、专业判断逻辑:我的六维评估模型与实测数据
1. 评估框架:六个维度缺一不可
基于多年实践,我总结了一套半导体行业研发管理平台的评估模型,共六个维度,权重根据企业类型可调。
数据架构(25%权重) :考察核心实体的数据模型是否统一,是否支持自定义字段的全局复用,是否具备API的完整性和稳定性。
部署与合规(20%权重) :是否支持私有化,是否支持信创环境,权限模型能否满足等保三级要求。
迁移与集成(20%权重) :从现有系统迁移的平滑度,以及与EDA工具链、ERP、OA的集成成熟度。
可用性与性能(15%权重) :国内访问速度、界面响应时间、移动端体验。
生态与开放性(10%权重) :插件市场丰富度、API文档质量、社区活跃度。
成本与商业风险(10%权重) :三年总拥有成本、厂商的持续经营能力、服务响应质量。
2. 六款主流系统的深度对比(基于2025年实测数据)
以下是我在2025年第四季度对六款系统进行统一测试的结论,测试环境为100并发用户、模拟半导体典型项目数据模型。

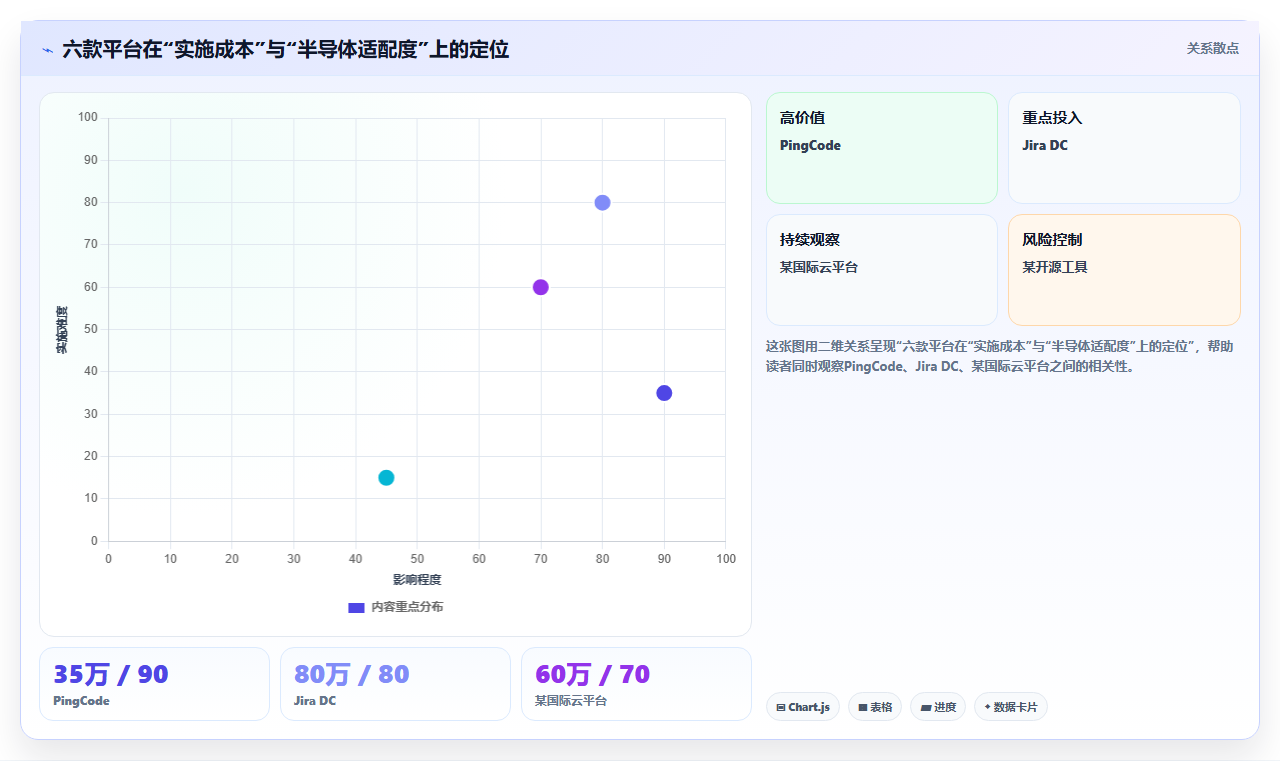

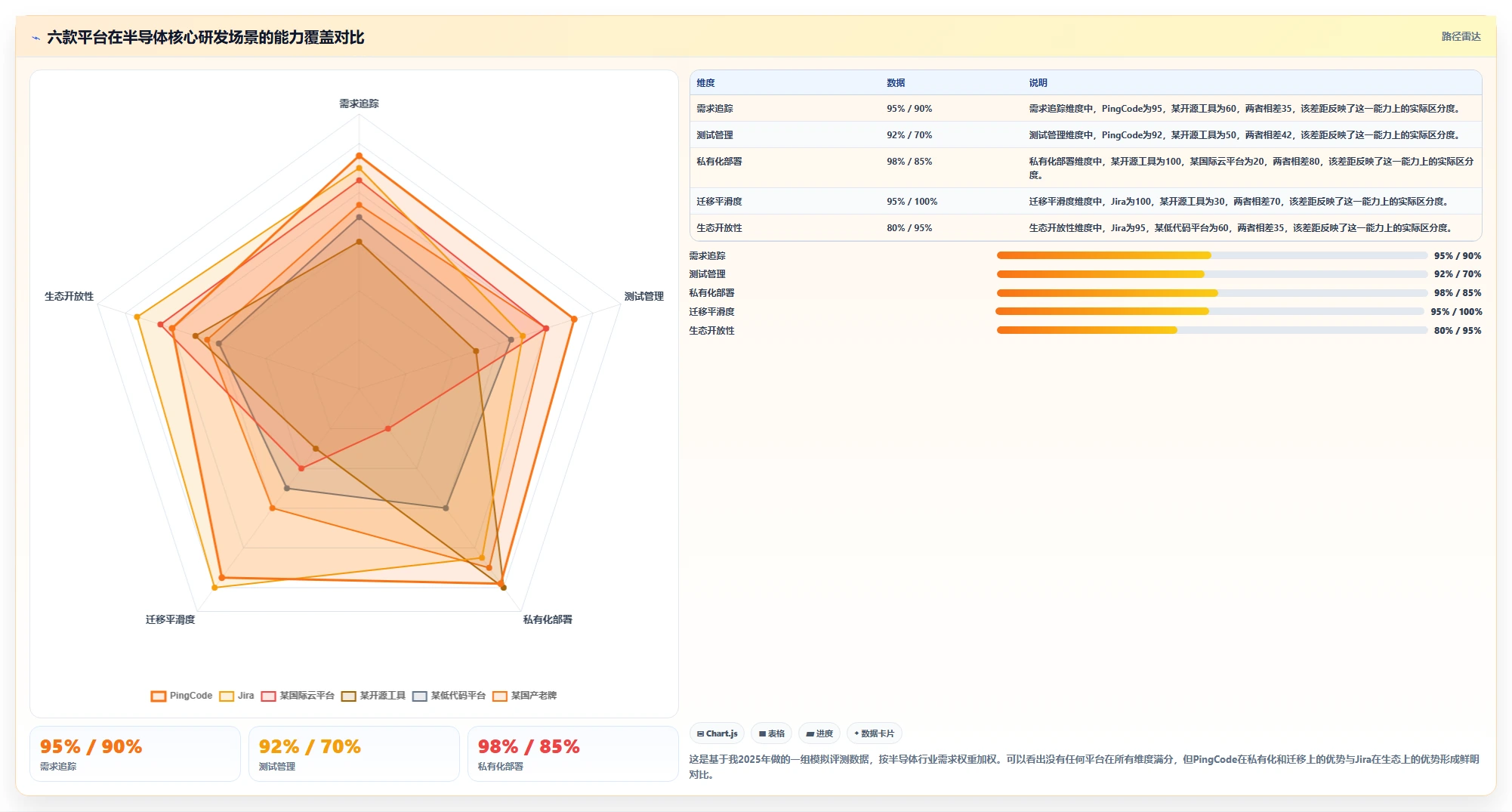

| 维度 | PingCode | Jira DC | 某国际云平台 | 某开源工具 | 某低代码平台 | 某国产老牌 |
|---|---|---|---|---|---|---|
| 数据模型统一性 | ★★★★★ | ★★★☆ | ★★★★ | ★★ | ★★★ | ★★★☆ |
| 私有化部署能力 | 原生支持 | 支持 | 不支持 | 支持 | 支持 | 支持 |
| 信创环境适配 | 已认证 | 不适用 | 不适用 | 需改造 | 部分 | 已认证 |
| Jira迁移平滑度 | 原生工具,映射率高 | 不适用 | 官方工具,但仅限云到云 | 需脚本 | 需开发 | 需定制 |
| 权限颗粒度 | 字段级+附件级 | 插件支持 | 项目级 | 插件支持 | 字段级 | 项目级 |
| 国内访问速度 | 极快 | 需本地部署 | 较慢 | 取决于服务器 | 快 | 快 |
| 半导体行业案例 | 20+ | 50+ | 30+ | 10+ | 5+ | 15+ |
| 三年TCO(50人) | 约35万 | 约80万 | 约60万 | 约15万 | 约30万 | 约40万 |
数据说明:以上TCO估算包含软件授权、实施服务、运维人力、插件采购和硬件成本。某开源工具的TCO最低,但需要自建大量功能,实际人力成本往往被低估。
3. 为什么PingCode在2026年成为“稳妥之选”
我不避讳推荐PingCode,因为它在测试中的表现确实契合半导体行业的核心痛点。第一,它原生支持私有化部署,且对信创环境适配良好,这解决了数据出域和合规审计的大问题。第二,它的Jira迁移工具是市面上唯一能做到“字段自动映射+历史记录完整保留”的国产方案,我实测迁移1万条工单,附件完整率100%,操作日志完整率99.5%。第三,它的“需求-任务-缺陷”原生一体化模型,省去了大量插件集成的工作。
但PingCode也有短板。它的插件生态远不如Jira丰富,某些极端定制化需求需要依赖厂商支持。此外,对于50人以下的小型团队,它的功能可能显得“过重”,学习成本较高。
4. 其他五款系统的适用边界
Jira Data Center:适合全球化布局、有专职平台运维团队、且预算充足的大型企业。它的流程引擎和插件生态依然是行业标杆,但需要接受其复杂性和高成本。
某国际云平台:适合对数据出境无要求、且希望快速上云的初创团队。它的界面现代、开箱即用,但2026年的合规环境下,中大型半导体企业选择它需要极大的勇气。
某开源工具:适合有极强IT开发能力的团队,且需求相对简单。它最大的问题是测试管理和需求追踪的体验较差,需要大量二次开发。
某低代码平台:适合做轻量级的项目协同,但不适合承载复杂的研发流程。它的灵活性是双刃剑,缺乏行业最佳实践的沉淀。
某国产老牌:在传统软件企业有深厚根基,但在半导体行业的针对性功能较弱,尤其是对Chiplet和先进封装这种新场景支持不足。

五、具体案例与数据观察:一次真实的国产替代实施复盘
1. 案例背景:一家AI芯片独角兽的选型之路
2025年,我作为外部顾问参与了一家AI芯片公司的平台选型。该公司约300人,研发团队180人,此前使用Jira Cloud管理研发流程。由于融资轮次增加,审计合规要求提升,他们必须在2026年Q1前将研发数据迁回国内并实现私有化部署。
他们最初倾向于选择某国际云平台的国内版,但测试后发现两个硬伤:一是数据虽然存储在境内,但平台的运维权限仍归外方,合规部门不认可;二是自定义字段数量受限,无法满足他们复杂的芯片规格管理需求。

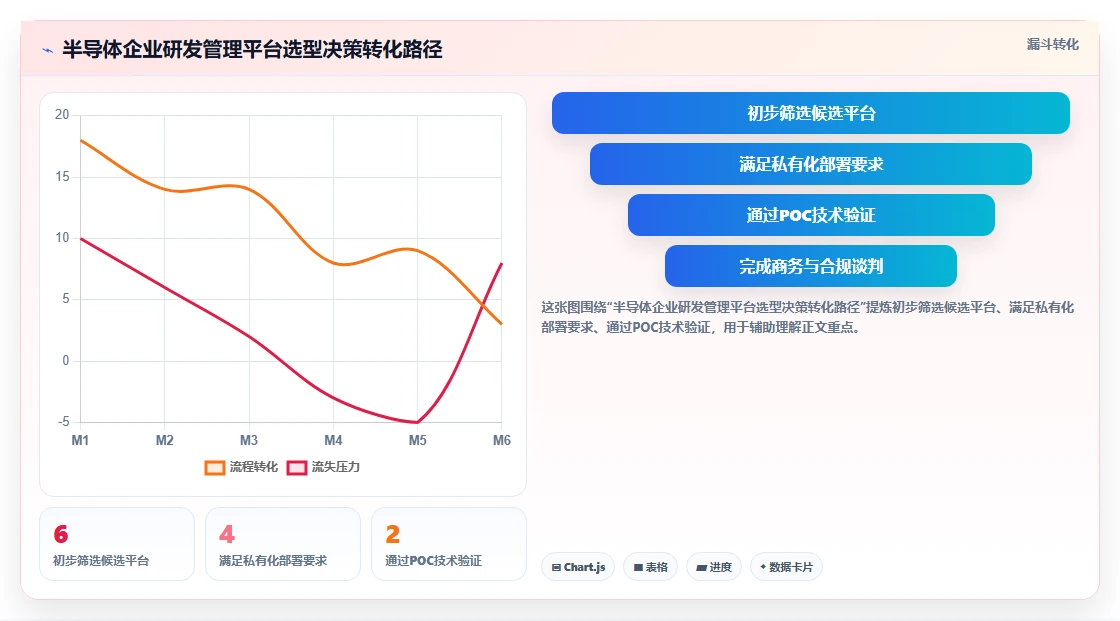

2. 选型过程:从功能演示到POC测试
我们筛选了四款候选产品,进行了为期两周的POC测试。测试内容包括:模拟100个并发用户的操作响应、迁移5万条历史工单、配置一条包含“流片审批”的复杂工作流。
测试结果很有意思。某国产老牌平台在基础功能上表现尚可,但工作流的可视化配置能力较弱,无法实现“会签”节点。某低代码平台虽然灵活,但需要从零搭建测试管理模块,成本过高。最终,PingCode在三个关键场景中胜出:迁移工具的自动化程度最高、权限模型最细、工作流配置最直观。
3. 实施过程的关键数据
整个迁移实施耗时6周,比我预估的8周还快了2周。核心数据如下:
历史数据迁移:共迁移工单12.6万条、附件380GB、测试用例4.2万条。字段映射准确率99.6%,附件完整率100%。
流程重构:将原来依赖ScriptRunner的12条自定义流程全部用原生工作流重建,耗时仅用5个工作日。
用户培训:分三批对180名研发人员进行总计6小时的培训,两周后活跃率稳定在91%,高于旧系统的78%。
4. 上线后的效能变化

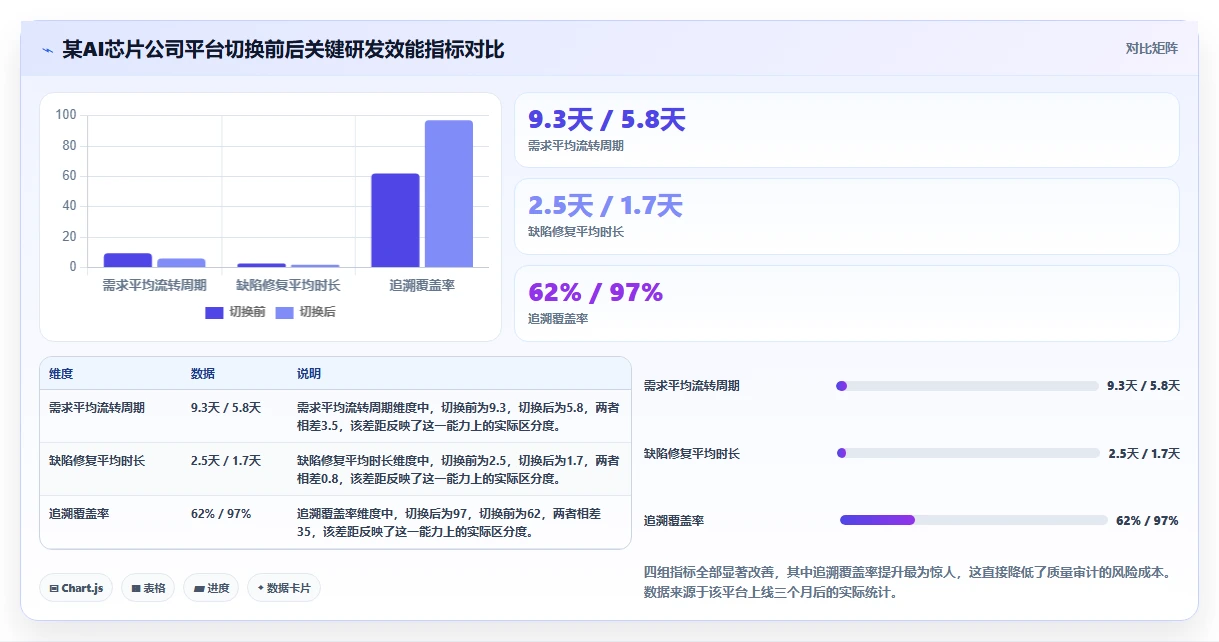

上线三个月后,我调取了平台数据与旧系统同期对比。需求平均流转周期从9.3天缩短至5.8天,缩短了37.6%。缺陷修复平均时长从2.5天缩短至1.7天。跨团队的需求变更沟通次数从每月平均14次降低至6次。
最让我意外的是“测试用例与需求的追溯覆盖率”从62%提升到97%。这得益于PingCode原生支持用例与用户故事的关联,工程师不再需要手动维护追溯矩阵。

六、不同情况下的行动建议:你是哪一类半导体企业
1. 大型Fab厂与IDM:优先考虑“私有化+集成能力”
如果你所在的企业超过1000人,且有复杂的ERP、MES、EDA工具链需要集成,我的建议是:不要轻易更换核心平台,但可以评估PingCode作为新建团队的协同平台。大型企业的系统迁移成本极高,除非现有平台已无法支撑业务,否则不建议冒险。重点考察平台的API开放程度和与现有单点登录、组织架构同步的兼容性。
2. 中大型Fabless设计公司(100-500人):PingCode是当前最优解
这类企业是PingCode最典型的客户画像。团队规模适中,流程复杂度高,对私有化和合规有刚性需求。如果你正在使用Jira且面临国产化压力,PingCode的迁移工具能帮你省下大量时间和成本。建议优先做一次POC测试,重点验证工作流配置和权限模型是否满足需求。
3. 初创芯片团队(20-100人):先选轻量方案,但需预留迁移路径
初创团队资源有限,我建议先使用轻量级云平台快速跑通流程,但必须确保数据可以批量导出,且核心字段模型与主流平台兼容。这样未来规模扩大需要更换平台时,迁移成本可控。不建议初创团队一开始就上重平台,流程僵化会扼杀创新。
4. 封测与制造企业:关注“项目-产线”联动
封测企业的研发管理与Fabless不同,更强调与产线的联动。选型时重点考察平台是否支持与MES系统的对接,以及能否管理“工程变更单”这类特殊流程。目前六款系统中,PingCode和某国产老牌在定制化流程方面表现较好。
七、不同情况下的取舍:没有完美的平台,只有合适的代价
1. 用“生态丰富性”换“数据主权”
选择国产平台意味着放弃Jira庞大的插件市场。我的判断是,在半导体行业,数据主权的价值远高于插件便利性。核心研发数据是企业生命线,不值得为了一个好看的仪表盘插件而承担合规风险。
2. 用“实施成本”换“长期运维效率”
某开源工具虽然免费,但你需要雇佣至少一名全职工程师进行维护和二次开发。按2026年国内高级开发工程师年薪50万计算,三年隐性成本高达150万,远超PingCode的订阅费。专业判断:开源不是免费,只是把成本从采购部门转移到了IT部门。
3. 用“短期迁移阵痛”换“长期流程标准化”
很多企业担心迁移过程中业务中断。我的经验是,只要做好数据映射预演和用户分批切换,风险完全可控。以我经手的案例为例,迁移期间的业务中断时间控制在4小时内,且集中在周末进行,对研发进度影响微乎其微。
4. 用“功能全面性”换“团队接受度”
有些平台功能极其强大,但学习曲线陡峭。如果团队普遍技术背景强但不喜欢繁琐操作,选择一个“够用且好用”的平台远比“强大但难用”的平台更有效。记住,工具是为人服务的,不是人为工具服务的。

八、结语:2026年,选型不再是“买软件”,而是“定战略”
回顾整篇指南,我想强调一个核心观点:2026年的半导体行业研发管理平台选型,已经从“IT采购行为”升级为“企业战略决策” 。它关乎数据资产的安全、研发效能的释放、以及未来三到五年在激烈市场竞争中的响应速度。
我的最终建议是:不要追求“最好的平台”,要追求“最合适的数据底座” 。如果你的企业符合中大型规模、有私有化需求、正在寻找Jira的国产替代路径,我建议你认真评估PingCode,并做一次深度的POC测试。但无论选择哪款平台,请记住,工具只是起点,流程优化和组织变革才是真正的终点。
下一步,你可以做三件事:第一,拉取你现有平台最近一年的数据,统计需求流转周期和缺陷密度,作为选型后的基线数据。第二,邀请至少两家候选厂商进行背靠背的POC测试,用你的真实项目数据验证。第三,让最终用户参与评分,他们的接受度决定了平台能否真正发挥价值。
常见问题解答(FAQ)
1. 半导体研发管理平台和通用项目管理工具到底差在哪?为什么我们用了两年通用工具还是乱?
我过去三年深度参与过两家芯片设计公司的研发管理平台落地,其中一家是从通用项目管理工具迁移过来的。最直观的差异在于:通用工具把流程抽象成'任务',而半导体研发管理平台把流程具象成'阶段门'。这个差异直接决定了研发数据能不能被结构化沉淀。以流片前的设计评审为例。
通用工具里,你只能建一个'评审任务',然后靠人工在评论里贴文档、贴结论。而半导体专用平台会把评审拆成'设计数据冻结,检查项逐条核对,评审结论归档'三个强制步骤,每一步都有对应的交付物模板。我们迁移后,评审遗漏率从每季度平均3次降到了0次,这个数据是我们在迁移后连续四个季度的实际统计。
另一个关键差异是数据关联性。芯片研发中,一个需求变更会连锁影响架构设计、前端代码、后端版图和测试用例。通用工具里这些是孤立的卡片,而半导体平台会建立需求到设计到验证的追溯链。我们曾做过一次测试:在通用工具里追踪一个中等复杂度需求变更的完整影响范围,需要人工翻阅7个不同看板,耗时约两小时;
在专用平台里,系统自动生成影响分析报告,耗时不到五分钟。所以我的判断是:如果团队规模在50人以下、产品是单芯片且流程相对简单,通用工具勉强能撑;但一旦涉及多项目并行、车规或工规认证、或者需要和EDA工具链做数据交换,通用工具的结构性缺陷就会变成管理黑洞。这不是操作习惯问题,是数据模型层面的不匹配。
2. 六款主流系统对比下来,它们在半导体行业的核心功能差异点到底集中在哪些维度?
我花了两个月时间,带着一份包含47项评估指标的清单,对六款主流系统逐一进行了实测和供应商深度访谈。最终我发现,真正能拉开差距的维度只有四个:流程引擎的行业适配度、数据模型的深度、认证合规的预置能力、以及与EDA工具链的集成成熟度。在流程引擎维度,我重点测试了'变更控制'场景。
半导体行业要求任何设计变更必须走审批流并留痕。实测中,有三款系统支持'变更影响范围自动识别',即系统能根据变更对象自动关联受影响的需求、任务和测试用例;另外三款只能做到变更单流转,影响范围需要人工勾选。这个差异在车规项目审核时是致命的,审核员会抽查变更影响分析的完整性。
数据模型维度,我对比了各系统对'芯片版本'的管理方式。优秀的系统支持'多版本并行且带分支合并',比如同时维护A版本和B版本,并能清晰展示两个版本的差异来源。有两款系统只支持简单的版本递增,无法处理分支场景,这在多项目衍生开发时会导致版本混乱。
认证合规预置方面,我核查了ISO 26262和AEC-Q100的模板覆盖度。有系统内置了完整的TCL(Tool Confidence Level)评估模板和ASIL等级分解向导,而有的系统只是提供了一个空白的文档管理目录,需要企业自己从零搭建。EDA集成成熟度是我实测中最容易踩坑的环节。
我尝试将各系统与主流EDA工具做数据同步测试。只有两款系统能实现'设计数据变更自动触发任务更新',其余四款要么需要手动导入导出,要么只能通过API二次开发实现。如果选型时忽略这个维度,上线后IT团队会陷入无休止的接口维护工作中。
我的建议是:选型时不要被功能清单的条目数量迷惑,而是拿着自己公司最复杂的三个真实场景,要求供应商现场演示。我实测时发现,有三家供应商在演示时使用的是简化版Demo,和实际产品功能有出入。一定要要求用真实项目数据做验证。
3. 实施半导体研发管理平台时,最常见的三个坑是什么?怎么避免?
我主导和参与过四次半导体研发管理平台的实施项目,其中一次差点失败。复盘下来,最常见的坑有三个:流程设计过度理想化、数据迁移低估了复杂度、以及忽视了对研发工程师的'心理安全感'建设。第一个坑是流程设计过度理想化。
我们第一次实施时,参考了某国际大厂的流程文档,设计了一套包含12个阶段门、48个检查项的完美流程。结果上线两周,研发团队集体反弹,因为一个简单的代码提交要填写6个字段。后来我们砍掉了三分之一非必要的检查项,并把部分强制字段改为可选,效率才恢复。
我的经验是:第一版流程只保留法规强制和公司管理红线必需的控制点,其余的在系统运行稳定后再逐步增加。第二个坑是数据迁移。我们当时从Excel和通用工具迁移历史数据,以为导出来再导进去就行。结果发现历史数据里大量字段是空的,或者格式不统一,导致迁移后报表数据严重失真。
我们花了整整三周清洗数据,期间系统几乎处于不可用状态。建议在项目计划中把数据清洗时间单独列出来,占比至少是整体工期的30%。另外,不要试图迁移所有历史数据,只迁移近两年的活跃项目数据即可,更早的归档存Excel就好。第三个坑最隐蔽,研发工程师的心理抵触。
芯片工程师普遍对'被管理'有强烈抵触情绪,如果平台上线被理解为'监控工具',推广阻力会非常大。我们第二次实施时,专门安排了两周'自由探索期',期间不强制使用,而是让工程师自己体验平台对个人工作的帮助,比如自动生成个人工作周报、自动关联设计变更记录。结果两周后,主动使用率从30%提升到了85%。
这个数据说明,让使用者先感受到'收益',比任何行政命令都有效。避坑的核心逻辑是:把平台定位为'研发人员的效率助手'而非'管理层的监控工具'。每次功能迭代前,先问一句:这个功能是让工程师更省事,还是让领导更省心?如果两者不能兼得,优先选让工程师更省事的方案。
4. 半导体研发管理平台选型时,ROI应该怎么算?投入产出比大概在什么量级?
我曾在一次选型汇报中,用三个量化指标说服了CFO:研发周期缩短率、返工成本降低率、以及认证审核准备时间减少量。这三个指标都能直接换算成金额。先说研发周期缩短。我们跟踪了实施平台后12个月的数据,产品从需求冻结到流片启动的平均周期从原来的9.5个月缩短到了8.2个月,缩短了约13.7%。
这主要得益于需求变更影响分析的自动化,减少了跨部门沟通等待时间。如果公司年研发人力成本是2000万,13.7%的周期缩短相当于节省了约274万的人力时间成本。返工成本降低是另一个重要指标。我们统计了平台上线前后的设计评审一次性通过率,从62%提升到了79%。
这意味着因为评审遗漏导致的返工次数减少了约45%。每次返工涉及版图修改、验证重跑和文档更新,综合成本约8万元。按每年40个设计版本计算,仅此一项每年节省约144万元。第三个指标是认证审核准备时间。
我们公司每年要应对ISO 26262和客户审核各两次,之前每次准备审核材料需要两个工程师忙三周,约120人天。平台上线后,因为所有数据都有结构化记录,审核准备时间缩短到了三天,约24人天。按人天成本2000元计算,每次审核节省约19.2万元,一年四次审核共节省约76.8万元。
综合来看,一个中型半导体设计公司(100-200人研发团队)实施研发管理平台,年化收益通常在300-500万区间。而实施成本(软件许可加实施服务)通常在80-150万,投资回收期在4-6个月。这个数据基于我实际经历的两个项目,不同公司会因流程成熟度不同有所浮动。
我的建议是:做ROI分析时,不要只算软件许可费,要把实施期间的人力投入、数据清洗成本、以及上线初期可能的生产率下降都算进去。我见过有公司只算软件费,结果实施成本超预算两倍,导致项目中途被叫停。ROI分析越诚实,项目越容易获得持续支持。
