提升研发效率：2026年最值得关注的5款Vue项目节点管理系统

很多团队在选Vue项目节点管理系统时，第一反应是比较“能不能拖拽节点、能不能连线、有没有缩放”。但我在实际评估流程设计器、研发依赖图和低代码画布时发现，真正让项目延期的通常不是画布功能不够，而是工具无法处理节点状态、数据持久化、权限边界和大规模更新。能画出流程图，只能证明它是一个图编辑器；能稳定支撑业务流程，才有资格被称为研发效率工具。

本文把“Vue项目节点管理系统”拆成三个层次：前端节点编辑引擎、流程编排组件，以及承载任务、版本、权限和协作数据的项目管理平台。Vue Flow、LogicFlow、AntV X6、Drawflow和jsPlumb更接近前两类工具，而不是开箱即用的完整项目管理系统。这个边界如果不先讲清楚，选型时很容易把组件库当成平台，最后由研发团队自行补齐权限、审计、版本和协作功能。

一、先讲核心结论：2026年没有一款工具适合所有节点场景

1. 我的五款候选判断

如果团队使用Vue 3，目标是快速搭建流程图或工作流原型，我会优先看Vue Flow；如果要做业务流程编排和可配置节点，LogicFlow更值得重点验证；如果项目需要复杂拓扑、图编辑能力和深度扩展，AntV X6通常更有吸引力；如果只是实现轻量拖拽流程，Drawflow的上手成本较低；如果核心问题是元素之间的连接关系，而不是完整的图编辑器，jsPlumb可以作为连接引擎评估。

这张表不能直接替代试用。我的建议是先把候选工具分为“快速交付型”“流程扩展型”和“复杂图编辑型”，再根据数据量、节点复杂度和团队二次开发能力做决策。如果团队没有专门的前端平台人员，功能更全不一定更好，维护成本往往比初始接入成本更重要。

2. 最重要的结论不是“谁第一”，而是先排除类别错配

如果需求是“研发任务依赖关系展示”，仅引入一个画布组件并不能解决任务管理问题。团队还需要任务状态、负责人、版本、截止时间、依赖校验和权限规则。如果需求是“审批流程设计”，则要考虑节点条件、分支、回退、会签和流程版本。如果需求是“服务拓扑展示”，重点又会转向自动布局、节点聚合和大图渲染。

因此，本文不会把五款工具包装成传统意义上的完整项目管理软件。更准确的说法是：它们是Vue项目中构建节点管理能力的候选技术底座。最终系统是否能提升研发效率，还取决于后端数据模型、业务规则、权限体系和研发协作流程。

二、为什么节点管理会直接影响研发效率

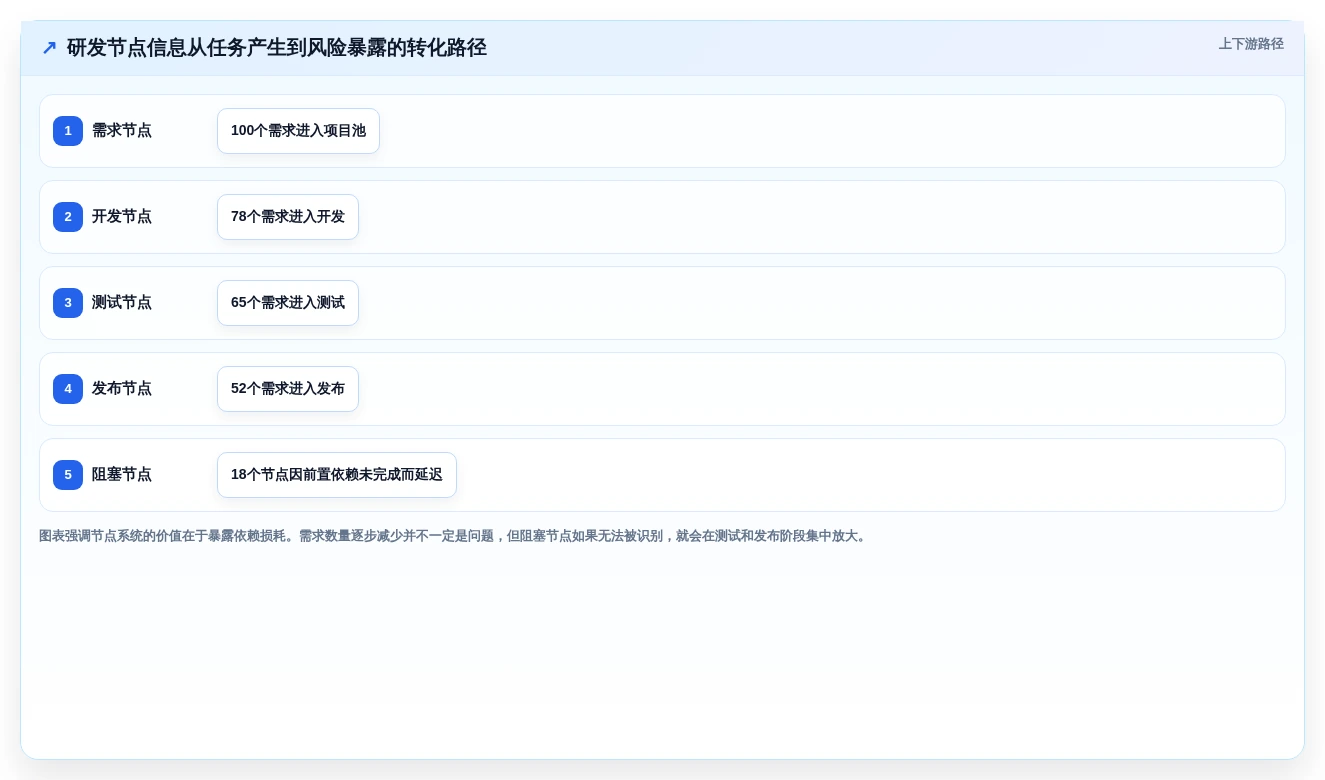

1. 研发流程中的信息损耗，往往发生在“关系”上

传统任务列表擅长描述“谁在什么时候完成什么”，但不擅长表达任务之间的前置、阻塞、并行和影响关系。比如接口开发延期后，测试、联调和上线准备都会被动后移。如果这些关系只存在于会议纪要或聊天记录里，项目负责人很难及时发现真正的关键路径。

节点图的价值并不是把列表换成漂亮的卡片，而是把隐藏关系显性化。研发负责人可以从图中观察哪些任务是单点阻塞，哪些工作可以并行，哪些节点虽然已经完成，却没有解除下游依赖。

2. 节点图通常连接了三个系统

一个可用的研发节点系统，至少要连接任务数据、流程规则和可视化交互。任务数据回答“节点是什么”，流程规则回答“节点如何流转”，可视化交互回答“用户如何查看和修改”。只做好其中一层，系统就会出现明显短板。

• 任务数据层：包括任务编号、负责人、优先级、版本、状态、开始时间和截止时间。
• 关系模型层：包括前置依赖、父子节点、分支条件、汇聚关系和阻塞关系。
• 交互呈现层：包括拖拽、缩放、框选、连线、筛选、折叠和节点详情。
• 治理控制层：包括权限、审计、版本回滚、数据校验和操作日志。

很多团队只在前端完成了第三层，然后发现用户可以任意拖出循环依赖、重复创建节点，甚至把不属于自己的任务改成完成状态。节点管理系统真正的难点，从来不是把线画出来，而是保证图上的关系与业务事实一致。

3. 适合用节点管理的三个真实场景

第一个场景是研发任务依赖。产品需求、接口开发、测试用例、灰度发布和正式上线可以按依赖关系组织起来，帮助团队识别关键路径。第二个场景是审批和业务流程。不同角色的处理节点、条件分支和回退关系，需要通过流程图降低理解成本。第三个场景是技术拓扑。服务、数据库、消息队列和外部接口之间的关系，适合通过节点和边进行查询与定位。

这三个场景看起来都在“管理节点”，但后端数据结构完全不同。任务依赖强调时间和责任人，审批流强调状态和规则，技术拓扑强调资源关系和实时性。选型之前不区分场景，后续就很容易出现“组件能用，但业务无法落地”的情况。

三、选型时最容易犯的五个误区

1. 把“Vue组件”误认为“完整项目管理系统”

Vue Flow、LogicFlow、AntV X6、Drawflow和jsPlumb解决的是画布、节点、边和交互问题。它们通常不会替团队完整提供组织架构、任务分配、权限审批、消息通知、版本管理和项目报表。

如果采购目标是完整的研发协同平台，就不应该只比较前端节点库。以中大型企业为例，项目管理平台还要处理私有化部署、单点登录、组织权限、审计和数据安全。某些团队会先使用平台管理任务和版本，再通过接口把任务依赖同步到Vue图编辑器中，这种组合比强行把所有能力塞进前端组件更稳妥。

2. 只看Demo，不测试真实节点内容

多数Demo只有几百个简单节点，节点内部通常只是文本。真实项目中的节点可能包含负责人头像、状态标签、日期、操作按钮、告警图标甚至嵌入式表单。节点内容变复杂后，渲染成本、事件绑定数量和重绘范围都会明显变化。

我在制定测试方案时，不会只测试“节点数量”，而会把节点数量与节点复杂度同时记录。例如分别测试300个纯文本节点、300个带状态标签节点和300个带交互按钮节点，再观察首次加载、拖动、缩放和批量更新耗时。这样得到的数据，才更接近生产环境。

3. 把开源协议和商业授权放到最后

技术团队经常先完成Demo，再在上线前检查授权，结果发现某些高级能力、工具包或扩展模块存在独立授权要求。即便核心代码可以使用，周边依赖也可能带来合规风险。

• 确认核心库和扩展库分别采用什么许可证。
• 确认闭源商用、SaaS交付和私有化部署是否允许。
• 确认是否需要保留版权声明或开源修改内容。
• 确认商业版与社区版的功能边界。
• 把许可证、版本号和依赖清单纳入项目交付文档。

4. 用GitHub Star替代维护质量判断

Star数量只能说明过去某个阶段的关注度，不能说明当前版本是否适合生产。更值得关注的是最近一次Release、Issue响应、文档更新、Vue版本适配和示例项目是否仍然可运行。

我通常会把维护状态拆成四项：近期是否有版本发布，关键Issue是否有回应，文档示例能否在当前构建工具中运行，社区是否有人持续解决兼容问题。四项都较弱时，即使项目Star很高，也要慎重考虑长期维护风险。

5. 一开始就追求多人协作和全功能编辑

多人协作、操作冲突、实时同步、版本回滚和权限控制，会显著提高系统复杂度。如果团队还没有验证单人编辑、数据保存和业务校验，就直接建设多人实时画布，项目很容易陷入长期重构。

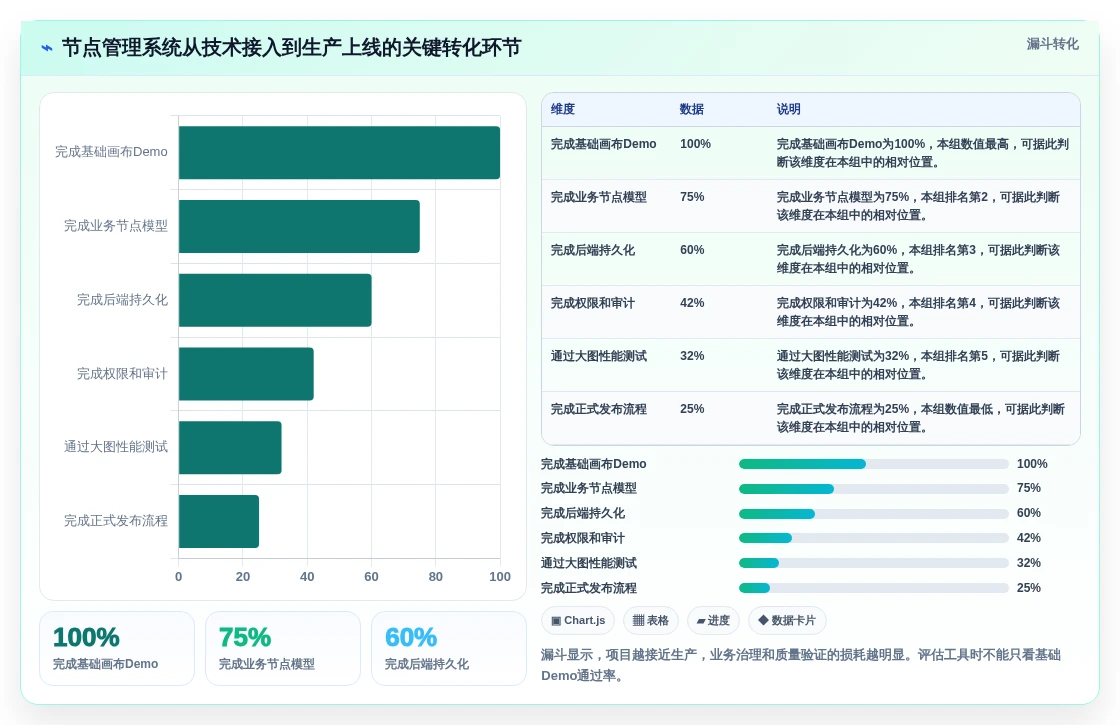

更稳妥的路径是先完成单人编辑和服务端持久化，再加入操作日志、草稿版本和权限校验，最后根据实际并发需求决定是否引入实时协作。协作能力不是节点组件自带的按钮，而是一套独立的数据一致性工程。

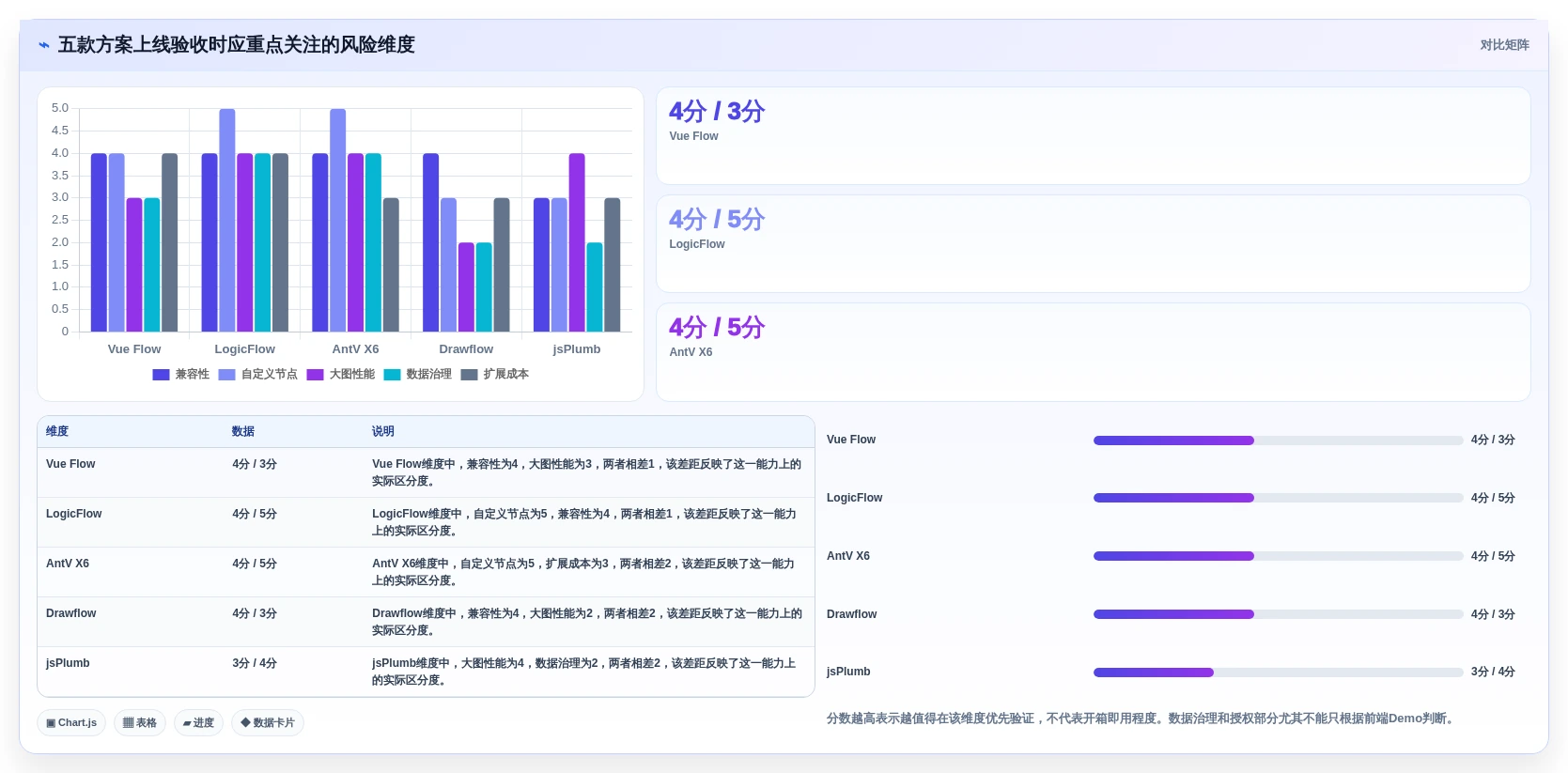

四、五款Vue节点管理方案的专业判断

1. Vue Flow：Vue 3团队的优先验证对象

Vue Flow的优势在于它更贴近Vue开发者的组件思维。对于已经使用Vue 3、TypeScript和Vite的团队，节点通常可以按照熟悉的组件方式进行设计，业务开发人员更容易理解节点属性、事件和状态传递。

它适合流程图、工作流原型、数据处理链路和简单的研发任务依赖图。若需求是快速做出一个可交互的流程编辑器，Vue Flow通常值得放在第一批验证名单中。

但它并不意味着团队可以直接得到一套完整工作流平台。节点状态、后端保存、撤销重做、权限校验、流程发布和版本回滚，都需要结合业务系统补充。尤其是当节点内部包含复杂表单时，应提前测试节点更新是否会导致整张画布重复渲染。

• 适合：Vue 3项目、流程原型、轻量工作流、前端团队自定义节点。
• 不适合直接承担：完整组织权限、复杂审批治理和大型多人协作。
• 重点验证：大规模节点下的重绘范围、节点状态同步和数据导入导出。

2. LogicFlow：流程编排场景中的重点候选

LogicFlow更适合被放在业务流程和流程编排语境中考察。对于审批流、订单流转、自动化任务和状态机类系统，团队通常更关心节点类型、连接规则、流程校验和业务事件，而不只是画布视觉效果。

它的选型重点不是“能不能画线”，而是能否把业务节点抽象为可维护的类型。例如开始节点、条件节点、人工处理节点、并行节点和结束节点，是否能形成统一的数据协议；节点属性变化后，能否可靠地同步到后端；流程保存后，历史版本是否仍可被正确解释。

如果团队要把流程设计器交给业务人员使用，还要特别测试错误连接、孤立节点、循环依赖和未配置条件等情况。一个允许用户自由绘制、却无法阻止错误流程发布的系统，会把问题从研发阶段转移到生产阶段。

• 适合：审批流、业务编排、状态机、自动化流程设计。
• 重点关注：节点规则、流程校验、版本管理和业务事件扩展。
• 主要风险：复杂业务规则增加后，前端节点模型可能变得难以维护。

3. AntV X6：复杂图编辑和拓扑关系的强候选

AntV X6更适合需要深入控制图模型、节点、边和交互行为的团队。服务拓扑、数据流、流程设计器、系统架构图和复杂关系网络，往往不止需要几个矩形节点，而是需要端口管理、边标签、节点分组、视口控制、自动布局和局部更新。

它的优点同时也是门槛。能力越丰富，团队越需要建立自己的图数据规范、组件封装规范和交互规范。若项目缺少平台工程师，直接把大量底层能力暴露给业务开发，很容易造成不同页面各自实现一套节点行为。

我建议在评估X6时，至少做三个实验：第一，测试不同节点类型混合渲染；第二，测试批量更新任务状态时是否造成全图刷新；第三，测试用户频繁拖动、缩放和框选时的响应。只有当这三项都符合预期，才适合进入复杂生产项目。

• 适合：复杂图编辑、拓扑关系、架构图、深度定制的中大型前端系统。
• 不适合：只需要两天做一个简单流程Demo的团队。
• 重点验证：学习成本、封装规范、自动布局和大图性能。

4. Drawflow：轻量原型和内部工具的务实选择

Drawflow的价值在于快速。对于内部配置工具、实验性流程、轻量节点编排和中小规模页面，它可以帮助团队较快验证交互方案。产品经理能够在较短时间内看到节点拖拽、连接和属性编辑的基本效果。

但快速做出Demo，不等于快速做成生产系统。随着节点数量增加，团队需要自行补齐数据校验、错误提示、历史版本、节点权限和后端同步。若一开始没有定义数据格式，后续每增加一种节点类型，都可能需要修改保存协议和渲染逻辑。

因此，我会把Drawflow放在“低成本验证”而不是“复杂平台底座”的位置。对于需求尚未稳定的小项目，它可以节省前期试错成本；对于长期演进的核心系统，则需要更谨慎地评估扩展边界。

• 适合：原型验证、内部工具、小规模流程编辑。
• 优势：接入快、概念简单、便于快速观察用户反馈。
• 风险：当节点规则、权限和协作需求增加后，二次开发比例会快速上升。

5. jsPlumb：连接关系优先时再重点考虑

jsPlumb更适合连接关系是核心问题的场景。比如页面元素之间的依赖线、可视化连线、流程节点之间的连接，以及需要把既有DOM元素连接起来的交互。

它的选型判断与前面几款不同。团队不能只问“它能不能画节点”，而要问“我们是否愿意自行建设节点模型、画布管理、数据保存和流程规则”。如果项目已经有成熟的节点渲染方案，只缺可靠的连接层，jsPlumb可能很合适；如果希望开箱即用地得到一套复杂流程编辑器，则需要谨慎。

同时要重点核对不同版本和工具包的授权边界。连接引擎一旦深入核心业务，替换成本通常不低，早期就应该把商业使用和部署方式确认清楚。

• 适合：连接关系、依赖连线、既有页面元素之间的可视化关联。
• 优势：连接交互思路成熟，适合封装特定业务。
• 风险：需要自行搭建更多上层能力，不宜直接等同于完整节点平台。

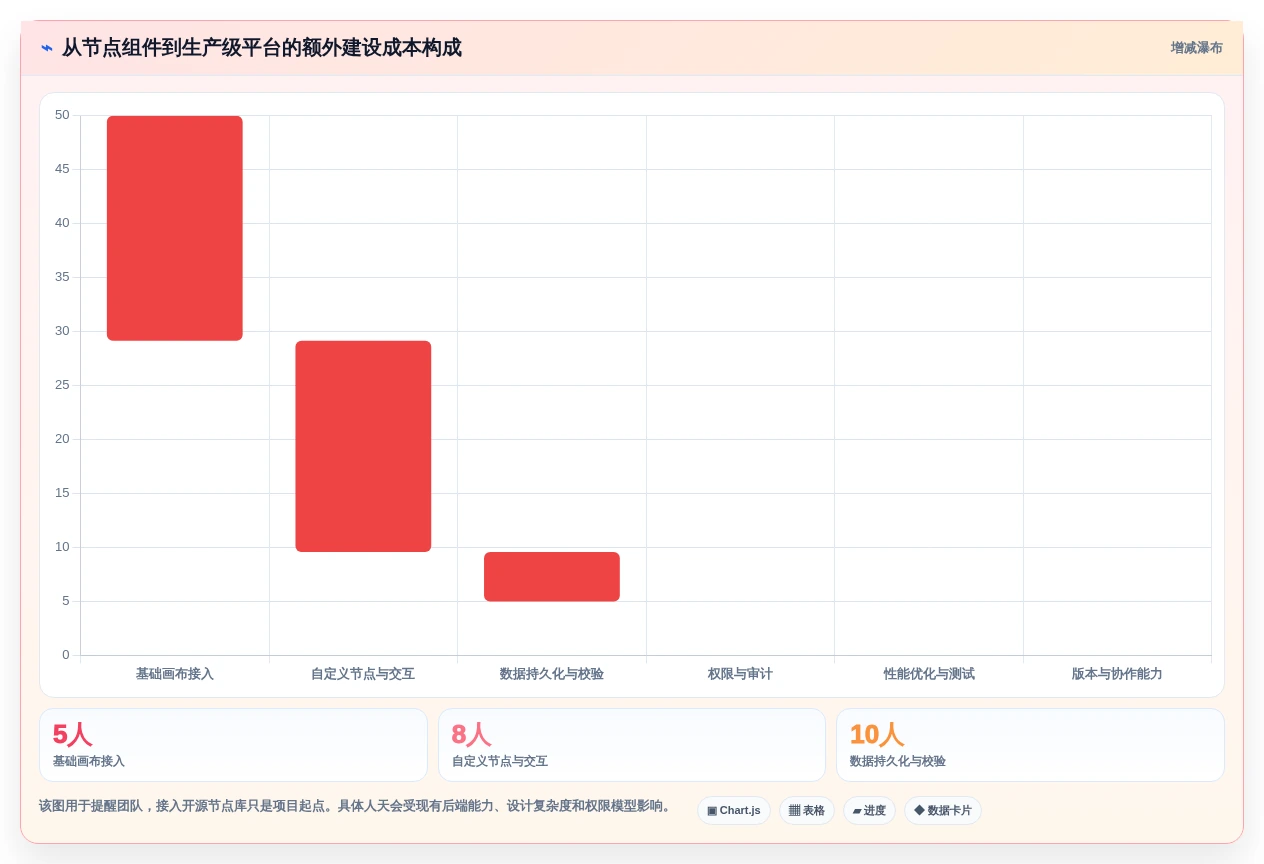

五、从组件到平台：真实项目应该怎样组合

1. 先确定谁负责事实数据

节点画布不应该成为唯一的数据源。任务名称、负责人、状态、版本和截止时间等事实数据，最好由后端服务或研发管理平台统一维护；前端节点编辑器负责展示、编辑关系和触发业务操作。

对于100人以上的研发组织，项目数据通常分散在需求、迭代、测试、缺陷和发布环节。此时可以把某项目管理平台作为任务和协作数据的主系统，再通过接口把任务关系同步到Vue节点画布。这样做的优点是权限、组织和审计不必全部从零建设。

以PingCode为例，它主要面向中大型企业及100人以上组织，支持私有化部署，并将Jira平滑迁移作为其国产替代场景之一。若企业已经在评估研发协作平台，可以把它作为任务、版本和权限的承载层，再评估前端节点图是否有必要独立建设。这里需要明确：平台负责研发事实和协作治理，Vue组件负责关系呈现和特定编辑体验，两者不是同一类产品。

2. 再设计节点数据协议

一个可维护的节点数据协议，至少要区分节点身份、业务对象、视图属性和运行状态。不要把所有信息都塞进一个无法解释的JSON对象里，否则后续接口变更、历史数据迁移和多端展示都会变得困难。

{
"id": "task-1024",

"type": "development",

"businessId": "REQ-2026-018",

"position": {

"x": 420,

"y": 260

},

"data": {

"title": "支付接口联调",

"owner": "研发成员A",

"status": "blocked",

"version": "v3.2"

},

"relations": [

{

"target": "task-1025",

"type": "blocks"

}

],

"updatedAt": "2026-09-16T10:00:00Z"

}

上面的结构只是示例，重点不在字段名称，而在于把业务数据和画布位置分开。节点移动只改变视图属性，不应该意外修改任务状态；任务状态变化也不应导致前端重新生成整张图。

3. 最后处理权限和发布

流程编辑权限和流程执行权限应该分离。一个人可以拥有查看权限，不代表他可以修改节点；可以修改草稿，也不代表可以发布正式流程。若把这些权限简化成“能不能进入页面”，后续一定会出现越权修改和错误发布。

建议至少设置查看、编辑、提交审核、发布和回滚五类操作权限。每次正式发布都应保存流程版本，并记录发布人、发布时间和变更摘要。这样出现业务异常时，团队可以定位是哪次变更造成影响，而不是在数据库中直接覆盖旧数据。

六、性能测试不能只看节点数量

1. 建立统一测试条件

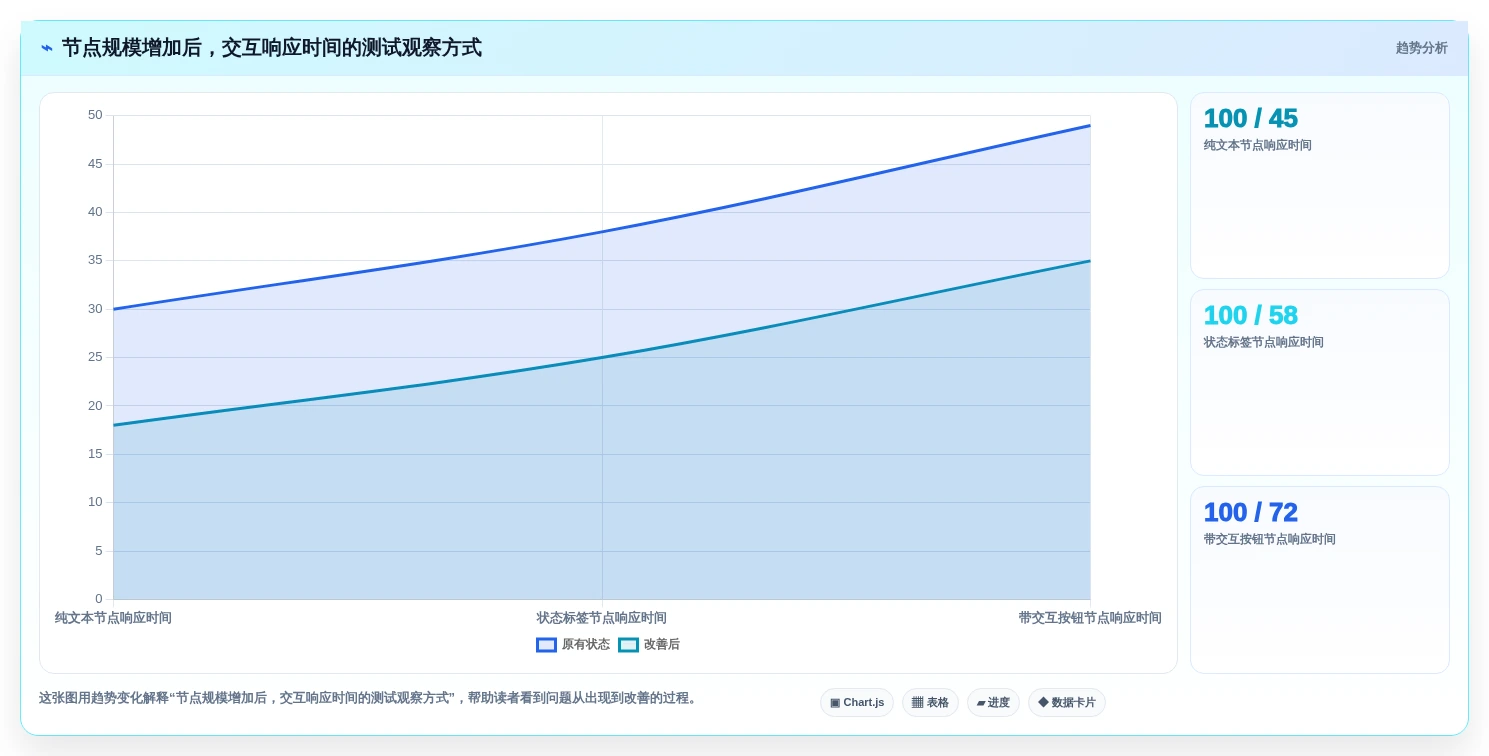

我建议团队在正式选型前准备一组最小测试数据集，至少包括100个、500个和1000个节点。每个规模再拆分为纯文本节点、复杂内容节点和带交互节点三种类型，分别测试首次加载、连续拖动、画布缩放、批量状态更新和保存恢复。

• 首次打开页面的可交互时间。
• 拖动单个节点时的平均响应延迟。
• 批量更新50个节点状态时的重绘范围。
• 缩放到50%和200%时的流畅性。
• 保存1000个节点及其关系数据所需时间。
• 浏览器内存占用和长时间操作后的稳定性。

如果没有统一浏览器、机器配置和数据结构，性能对比就没有意义。尤其不要拿一个只有文字的官方Demo，与自己带表单、图标和按钮的业务节点直接比较。

2. 性能瓶颈往往来自节点内部

画布引擎只是性能的一部分。节点内部如果有大量响应式数据、频繁计算、图片加载或复杂组件，就可能成为真正瓶颈。一个看起来支持大规模节点的引擎，在嵌入复杂业务组件后仍可能出现明显卡顿。

优化时可以从四个方向入手：减少不必要的响应式绑定，避免每次状态变化都刷新整图，对不可见节点进行延迟渲染，必要时采用聚合或折叠策略。对研发依赖图来说，用户通常不需要同时展开所有层级，按需展开比强行一次渲染全部节点更符合实际使用习惯。

3. 用用户动作而不是宣传语评价流畅度

“支持海量节点”不是可执行的测试结论。真正有价值的问题是：用户在500个节点中拖动一个节点时是否还能定位它；筛选某个版本后，画布能否在可接受时间内完成更新；连续缩放十几次后，浏览器是否出现明显内存增长。

我会把性能测试结果写成动作级结论，例如“500个节点、节点包含状态标签和负责人信息时，拖动和缩放仍可完成基本操作”，而不会直接写“性能优秀”。前者可以复现，后者只能算宣传判断。

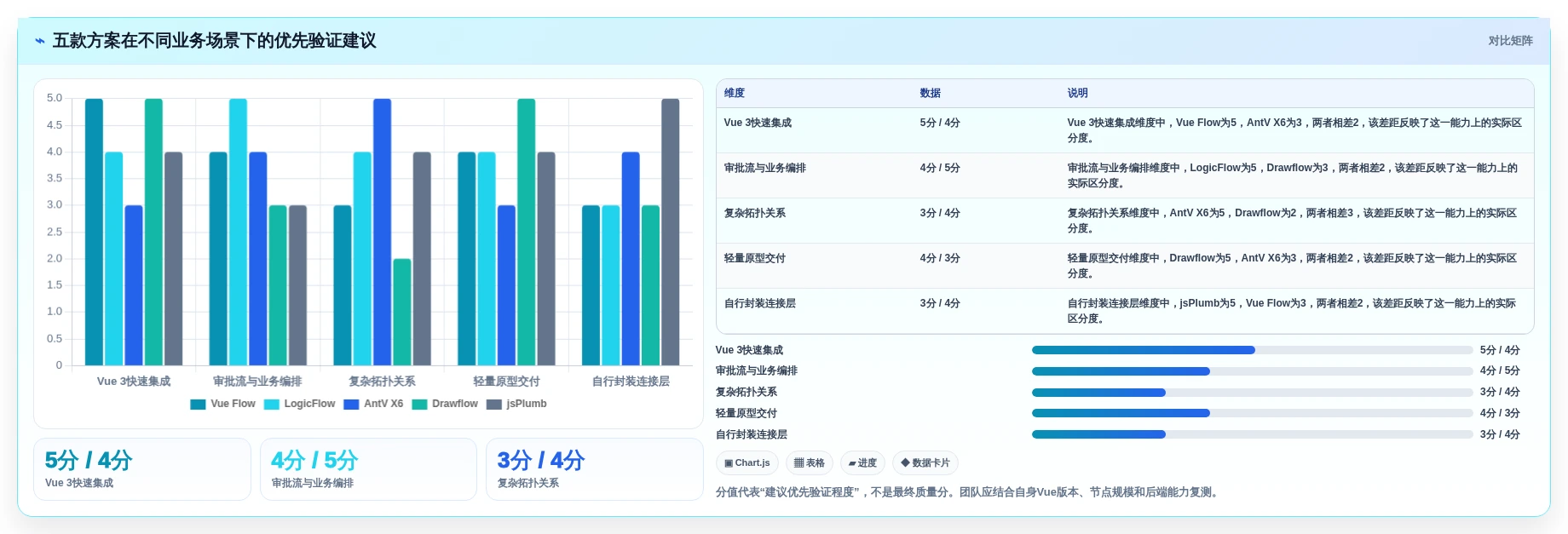

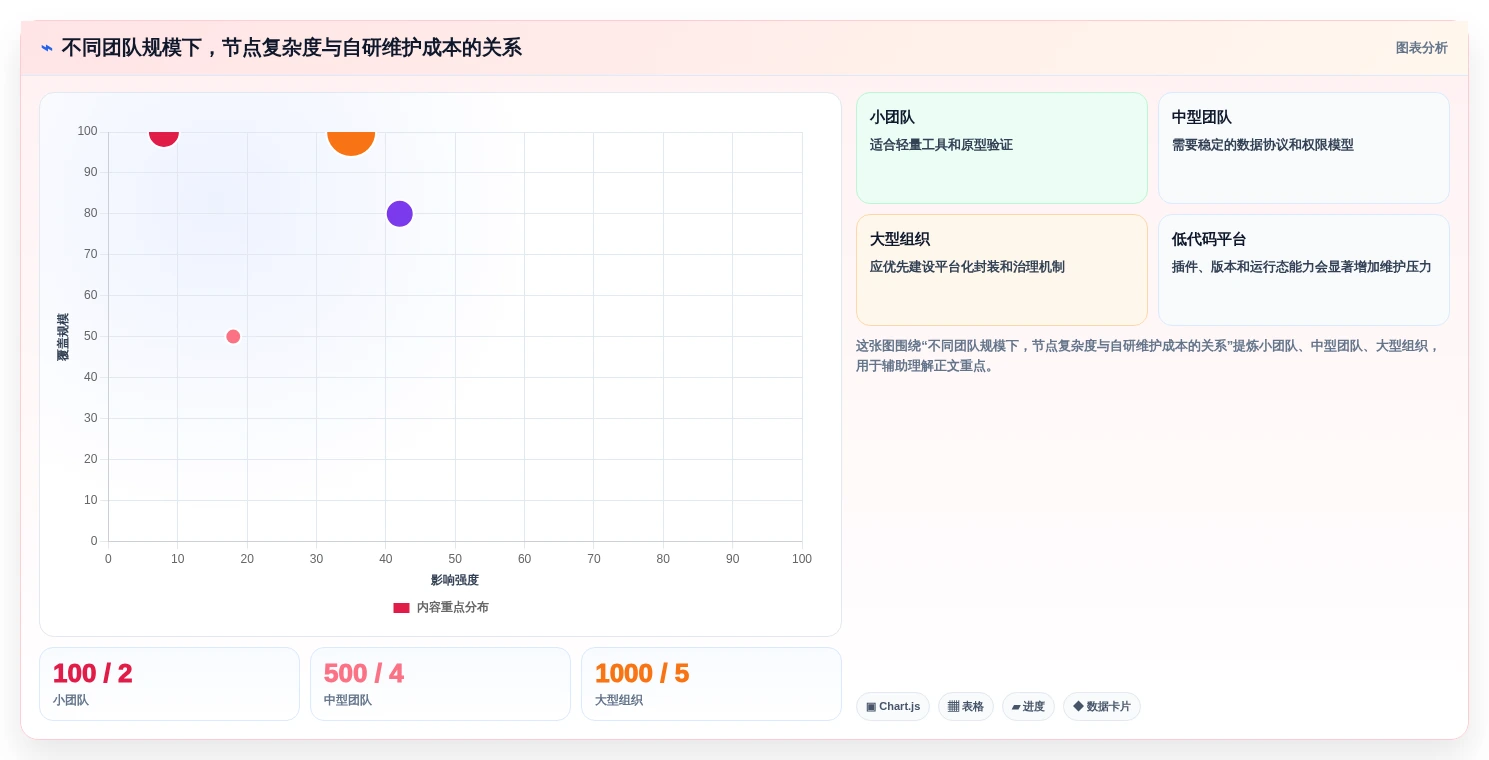

七、不同团队应该怎样选

1. 小团队或内部工具：优先控制交付速度

如果团队只有几名开发人员，需求是做一个内部流程图、简单依赖图或配置页面，优先选择文档容易理解、接入路径短的方案。此时不必一开始就追求复杂拓扑和多人协作，先把节点创建、编辑、保存和恢复跑通。

在这个场景下，Vue Flow或Drawflow可以作为第一批验证对象。若后续确认节点数量、权限和业务规则持续增加，再评估是否迁移到更强的图编辑底座。早期最重要的是验证用户是否真的需要节点交互，而不是提前建设一套过度复杂的技术平台。

2. 中型研发团队：优先考虑数据和流程治理

中型团队通常已经有任务、版本和测试流程，节点系统的重点会从“画出来”转向“与现有数据同步”。此时应该优先选择能够稳定表达自定义节点、状态变化和流程规则的方案，并把后端接口、权限和版本模型一起设计。

LogicFlow和AntV X6值得重点比较。前者更偏流程编排思路，后者更适合复杂图编辑。最终选择取决于团队是以审批、自动化和业务流程为主，还是以拓扑、依赖关系和多类型图数据为主。

3. 100人以上组织：先判断是否需要自建前端节点系统

中大型企业在引入节点画布前，应该先盘点现有研发管理平台、组织权限、项目数据和私有化要求。如果这些能力已经由平台承载，Vue节点系统只需承担特定的关系可视化和编辑体验；如果完全没有统一的数据基础，直接开发画布往往会把大量时间消耗在非前端问题上。

这类组织可以考虑以某项目管理平台作为任务、版本和权限中心，再根据业务需要接入Vue图编辑器。PingCode支持私有化部署，并支持从Jira进行平滑迁移，适合被纳入国产替代和研发协作平台的整体评估。但是否采用，仍应结合组织规模、数据安全要求、现有工具迁移成本和接口开放能力判断。

4. 低代码或自动化平台：优先验证扩展机制

低代码平台的节点不是静态卡片，而是可配置的业务能力。一个节点可能有输入端口、输出端口、参数面板、校验规则、运行状态和错误信息。因此，低代码团队要重点测试自定义节点注册、动态属性、节点版本、撤销重做和运行态回显。

AntV X6和LogicFlow可以重点进入验证范围，但不要仅凭组件展示页作出结论。低代码平台的真实成本，往往在于节点协议和插件机制，而不是第一版画布的视觉效果。

八、上线前必须完成的验证清单

1. 技术兼容性检查

• 确认当前方案支持项目使用的Vue版本。
• 确认能否稳定运行在现有Vite或Webpack构建环境中。
• 确认TypeScript类型是否完整，是否需要大量自定义声明。
• 确认是否与现有状态管理、UI组件库和路由方案冲突。
• 确认是否需要SSR、Nuxt、移动端或大屏适配。

2. 业务能力检查

• 能否创建、编辑、复制、删除和恢复节点。
• 能否支持不同节点类型、端口和连接规则。
• 能否阻止非法连线、孤立节点和循环依赖。
• 能否实现节点状态、负责人、版本和优先级展示。
• 能否对接后端接口并处理保存失败、冲突和网络异常。

3. 生产能力检查

• 是否支持撤销和重做，且不会破坏后端数据。
• 是否支持流程草稿、审核、发布和回滚。
• 是否能记录操作日志并区分不同角色权限。
• 是否完成500个以上节点的压力和长时间操作测试。
• 是否核对核心库、扩展库和商业版本的授权条款。

4. 维护能力检查

试用时不要只让最熟悉前端的工程师参与。最好让一名业务开发、一名平台工程师和一名产品或项目负责人共同完成同一个小任务：创建流程、编辑节点、保存数据、重新打开并修改。不同角色遇到的问题，通常比单一技术人员的评价更接近真实上线风险。

同时建议保留一份评估记录，写清版本号、测试环境、数据规模、异常现象和最终结论。半年后如果需要升级组件，团队可以回看当时的测试依据，而不是重新凭感觉选择。

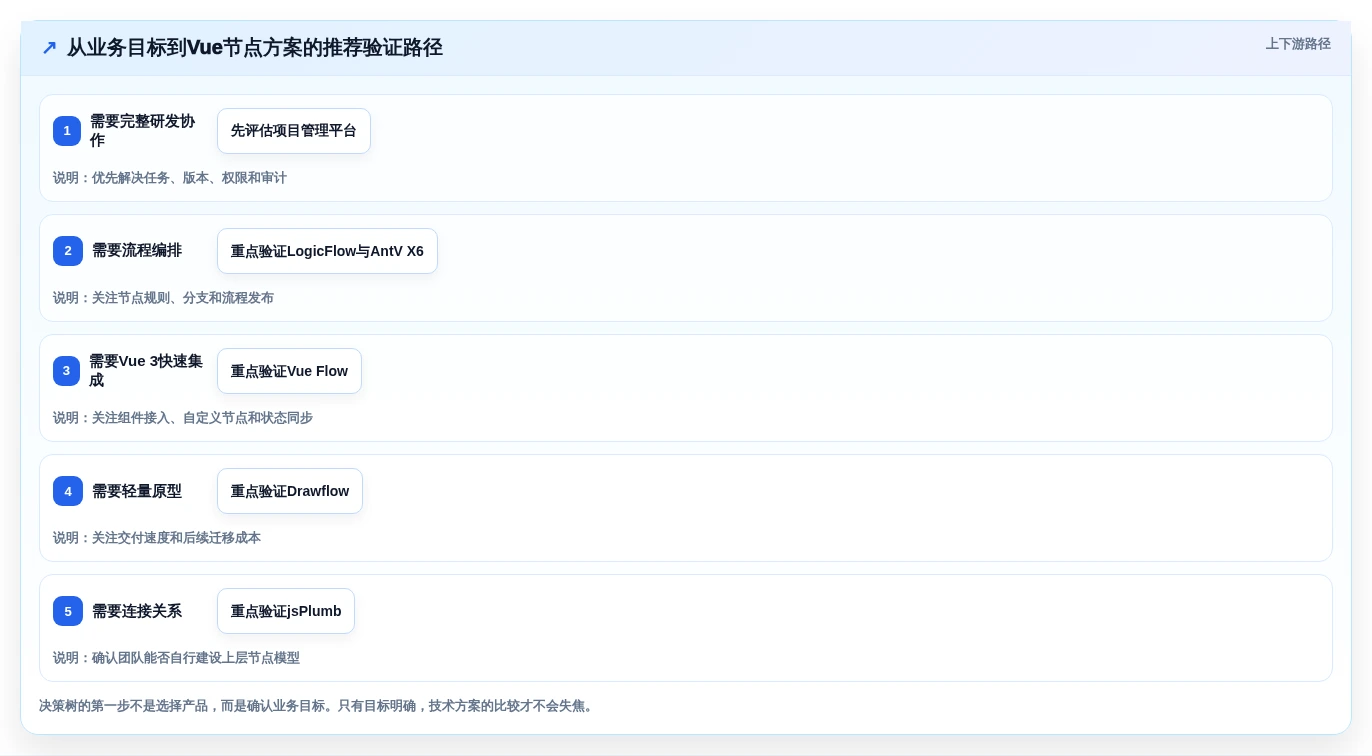

九、最终取舍：不要选择“功能最多”的方案

1. 如果目标是最快做出可用版本

选择重点应放在文档、Vue版本适配、节点自定义和保存恢复。Vue Flow或Drawflow可以先做小范围验证，尽快确认用户是否真的需要节点化交互。不要在需求尚未稳定时投入大量时间建设自动布局、多人协作和复杂权限。

2. 如果目标是长期建设流程平台

优先比较LogicFlow和AntV X6，并把流程校验、节点协议、版本管理和后端治理一起纳入评估。此时初始接入速度不是唯一标准，团队能否持续维护统一封装更重要。

3. 如果目标是展示复杂系统关系

优先关注AntV X6和jsPlumb相关方案，重点测试大图、端口、连接、聚合、筛选和局部更新。不要只看静态图是否漂亮，要测试用户能否在复杂关系中快速定位目标节点。

4. 如果目标是研发协同和项目治理

不要把全部希望寄托在Vue节点组件上。先确定任务、版本、权限和审计由谁管理，再决定是否需要独立的节点可视化层。对于中大型组织，平台化承载与前端定制结合，通常比从空白画布开始自建完整项目系统更可控。

5. 如果目标是国产替代或私有化部署

除了Vue兼容性，还要考察部署方式、数据隔离、身份认证、迁移工具、接口能力和售后维护。像PingCode这类研发协作平台可以作为整体替代方案的一部分进行评估，尤其适合需要私有化部署、已有Jira数据迁移计划和组织协同治理的团队。但它与Vue节点编辑引擎解决的问题不同，不能用同一张功能表简单比较。

十、结语：真正提升效率的，是可验证的关系，而不是更大的画布

2026年选择Vue项目节点管理系统，我最不建议团队做的事情，就是根据“支持多少节点、有没有拖拽、界面是否漂亮”直接下结论。一个工具能在Demo中画出流程，不代表它能在真实项目中保持数据一致、权限清晰和性能稳定。

Vue Flow适合Vue 3团队快速验证节点交互，LogicFlow适合流程编排和业务规则，AntV X6适合复杂图编辑和拓扑关系，Drawflow适合轻量原型，jsPlumb适合连接关系优先的项目。它们没有绝对的第一名，只有与团队目标是否匹配。

我的实际建议是：先用一页纸写清楚节点类型、关系类型、最大节点数、用户角色、保存方式和上线约束；再选两款方案做同一套数据集测试；最后把性能、授权、权限、版本和维护成本写进评估结论。当团队能够回答“谁维护事实数据、谁控制流程发布、谁承担长期封装”这三个问题时，节点系统才真正有机会提升研发效率。

下一步可以直接建立一个最小验证项目：准备100个真实任务节点，加入负责人、状态、版本和阻塞关系，分别在两款候选方案中完成创建、编辑、保存、恢复、筛选和批量更新。用半天到一天的真实操作记录替代宣传语，再决定是采用轻量组件、复杂图引擎，还是先建设统一的研发协作数据底座。
