很多团队把“能画甘特图”误认为“能做ADM图”，结果到了进度压缩、关键路径分析和工期变更时，才发现工具只能展示任务列表，不能解释任务之间的逻辑关系。本文所说的ADM图，是项目管理中的箭线型网络图（Arrow Diagram Method），也称双代号网络图：活动用箭线表示，节点表示事件，通过虚工作、最早开始时间、最迟完成时间和总时差计算关键路径。我的判断是，2026年选工具不能只看界面是否漂亮，而要看它能否把“任务依赖，网络计算，资源执行，变更追踪”连成一条闭环。

一、先讲核心结论：ADM图工具不是越专业越适合

1. 六类工具的结论排名

如果你的目标是做大型工程、制造、基础设施或复杂交付项目的网络计划，优先考虑具备专业网络计算能力的工具；如果目标是让研发、产品、测试和业务团队持续协同，则更适合选择项目管理平台，再通过依赖关系和甘特视图承担ADM图的管理价值。

我的核心建议是：需要“算图”的团队选专业计划工具，需要“管协作”的团队选项目管理平台，需要“讲清楚”的团队选图形工具。三类需求经常被混在一起，正是ADM工具选型失败的主要原因。

2. 最容易被忽视的选型边界

ADM图的价值不在于最终画出一张像蜘蛛网一样的图，而在于回答四个问题：哪些工作必须先完成，哪些工作可以并行，哪项延误会直接推迟项目，项目经理应该把缓冲和资源投向哪里。

如果工具只能画箭头，却不能自动计算最早事件时间、最迟事件时间和总时差，它更接近绘图软件；如果工具能计算网络，却不能记录责任人、状态、风险和变更，它更接近计划计算器。真正适合组织长期使用的工具，必须至少覆盖其中两层，并明确另外一层如何补齐。

二、ADM图到底解决什么问题：从“任务清单”转向“逻辑网络”

1. ADM图与甘特图不是一回事

甘特图擅长展示“什么时候做、做多久、谁负责”，ADM图擅长展示“为什么必须这样做、哪些活动存在前后约束”。同一组任务在甘特图上可能只是几条横线，在ADM图上则会暴露出汇合节点、并行路径和关键路径。

例如，一个新产品上线项目包含需求确认、技术设计、开发、测试、合规审核和发布准备。测试可能依赖开发完成，但合规审核未必依赖全部开发完成。若团队把所有工作串成一条线，项目会人为增加工期；若把所有工作都设置为并行，又会产生大量返工。

2. 双代号网络图中最重要的四个概念

• 活动：代表实际需要消耗时间和资源的工作，通常用箭线表示。
• 事件：代表某个阶段开始或结束的瞬间，通常用节点表示，本身不消耗时间。
• 虚工作：不消耗时间和资源，但用于表达逻辑关系，不能为了“让图看起来完整”而随意增加。
• 关键路径：从项目起点到终点、总时差为零的最长路径，任何关键活动延误都可能影响项目总工期。

我在审查网络计划时，通常先看虚工作数量，再看关键路径。虚工作过多，往往说明任务编码或逻辑关系没有理顺；关键路径过长，则可能是团队把本可并行的任务错误地串联起来。

3. 一个ADM图工具至少应完成的计算

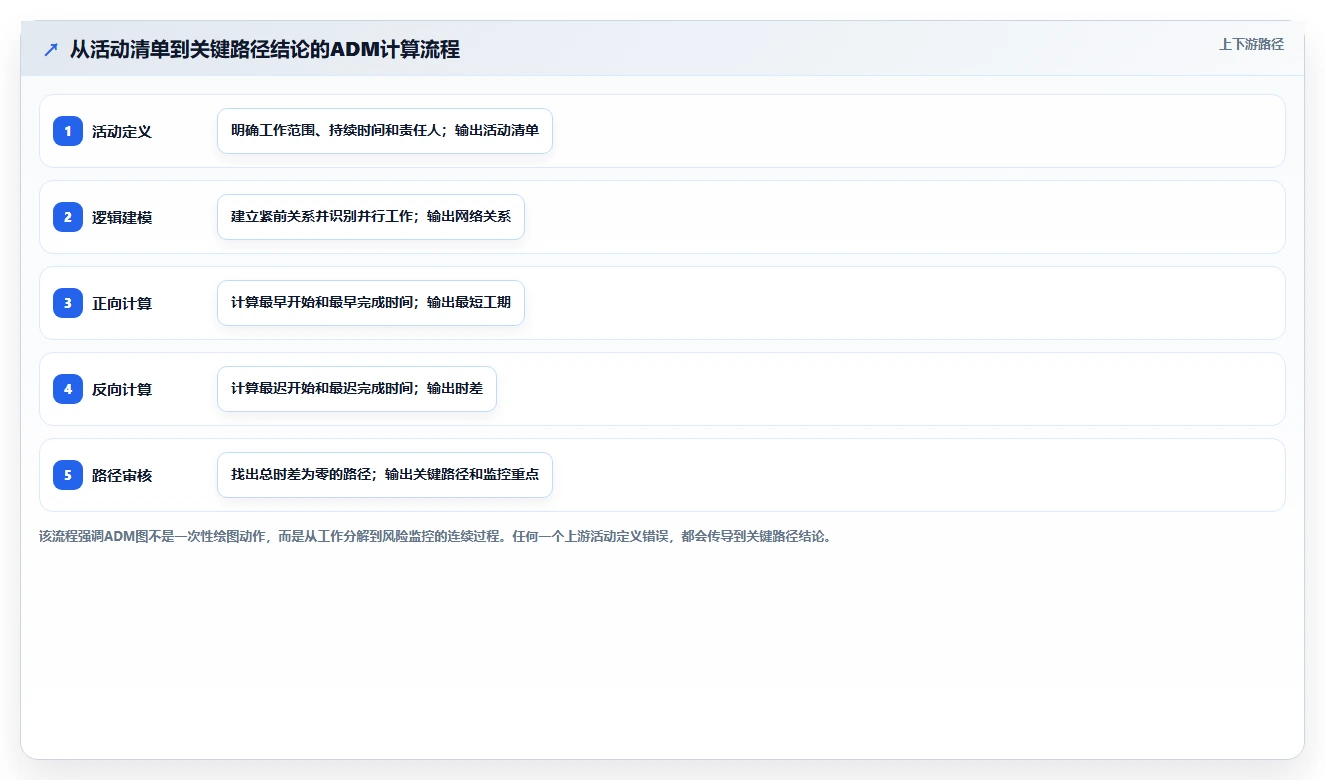

专业工具应能进行正向计算和反向计算。正向计算得到各事件的最早时间，反向计算得到各事件的最迟时间，再据此计算活动的总时差和自由时差。没有这组计算，项目经理无法区分“看起来重要”和“真正影响总工期”的工作。

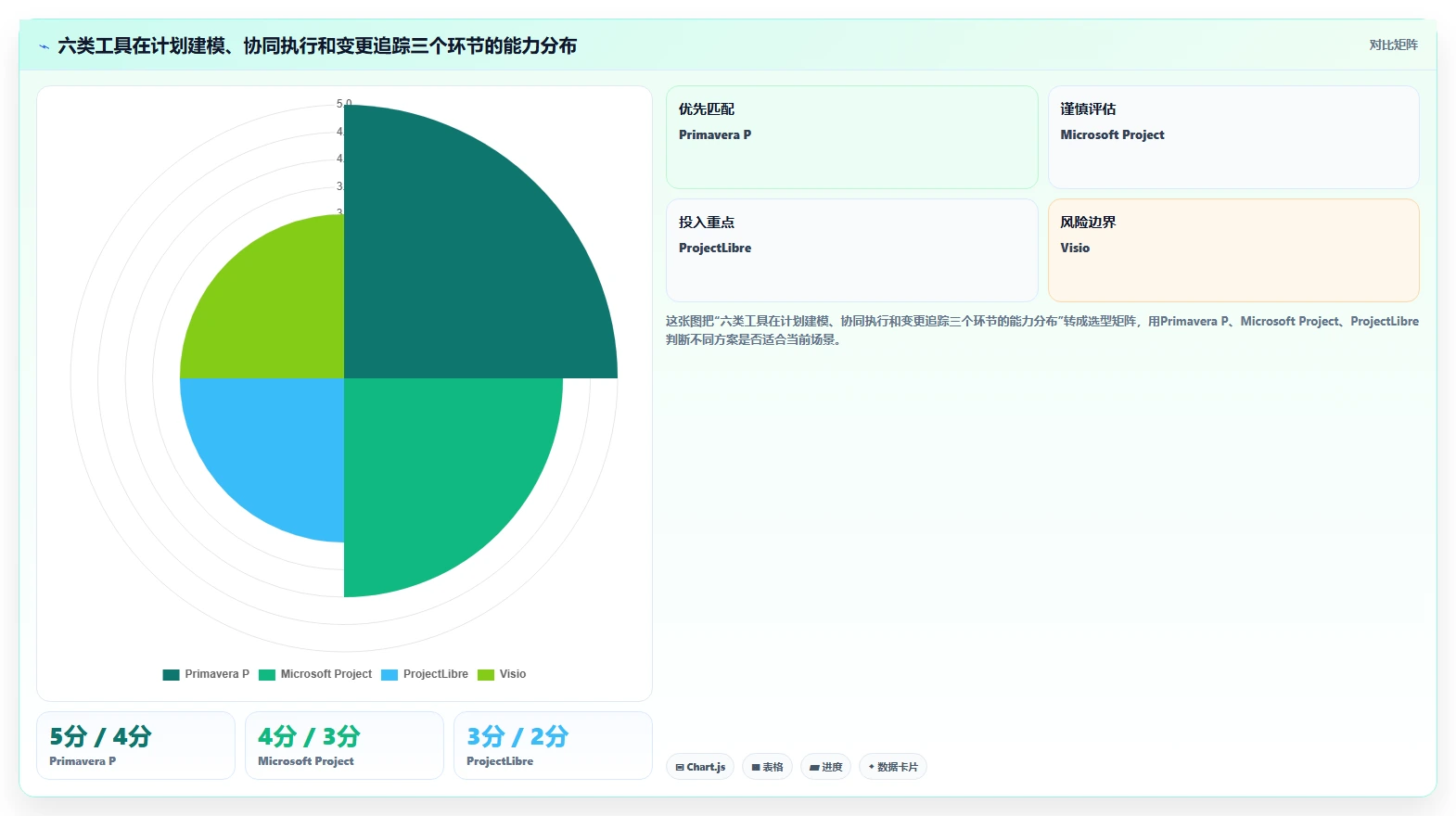

三、六大工具逐一对比：不要用一个标准评价所有工具

1. Primavera P6：复杂工程的首选，但不是轻量工具

Primavera P6的优势在于，它从一开始就围绕大型项目的WBS、日历、约束、资源、基线和进度更新设计。对于存在多层承包商、多个施工标段和大量逻辑关系的项目，它比通用绘图软件更适合建立可审计的网络计划。

它真正有价值的地方不是“能画出更复杂的网络图”，而是可以把计划基线、实际进度、剩余工期和资源负荷放在同一套计划结构里。工程项目发生变更时，项目经理可以比较原计划与当前计划，而不是重新手工修改一张图。

它的短板也很明显：实施周期长、培训成本高，权限、编码、日历和数据维护都需要专门治理。对于只有几十项任务的市场活动或普通软件迭代，使用这类工具很容易出现“工具比项目复杂”的情况。

• 适合：大型工程、能源、基建、制造安装和多承包商项目。
• 不适合：任务数量少、依赖简单、团队缺少计划管理经验的项目。
• 选型重点：看组织是否有计划工程师、WBS编码规范和进度更新机制。

2. Microsoft Project：专业能力与普及度之间的平衡

Microsoft Project适合那些需要关键路径、基线、资源和进度跟踪，但又不希望引入过重工程系统的团队。它的学习资料丰富，很多项目经理已经具备基础操作经验，迁移成本通常低于大型工程计划软件。

它的问题不是功能不足，而是容易被当成个人排期表。多人同时编辑、任务编码不一致、约束日期滥用、实际进度不及时更新，都会让关键路径失去可信度。尤其是“必须开始于某日”这类硬约束，如果没有业务依据，会掩盖真正的逻辑关系。

在我的选型判断中，Microsoft Project适合由项目管理办公室统一维护计划、各专业负责人按周期反馈进度的组织。若团队希望研发、产品、测试和业务每天在线协作，则还需要补充项目协作平台。

3. ProjectLibre：低成本学习和基础计划的实用方案

ProjectLibre的价值主要在于低门槛和低成本。对于正在学习网络计划、需要制作基础甘特图和关键路径分析的团队，它可以帮助项目经理建立正确的计划思维，而不是一开始就依赖昂贵系统。

它更适合单机或小范围使用。团队协作、权限管理、变更审计、实时消息和跨项目资源池并不是它的强项。若一个项目需要多个部门每天更新任务，文件传递和版本管理很快会成为新的风险。

我会把它定位为“计划建模和训练工具”，而不是大型组织的统一协作中枢。预算有限时可以先用它建立WBS和逻辑关系，再评估是否需要升级到企业级平台。

4. Visio：最适合解释逻辑，不适合承担持续计算

Visio在网络图、流程图和管理汇报方面很强。它的优势是视觉表达清晰，适合把复杂流程讲给客户、管理层或非项目人员听。对于投标文件、方案评审和培训材料，图形质量通常比计划软件更容易控制。

但Visio的核心问题是：图形对象并不等于项目活动数据。你可以在图上写持续时间、责任人和日期，却很难保证修改一个活动后，所有后续节点和关键路径都自动正确更新。

因此，我不建议把Visio作为唯一的ADM工具。更稳妥的做法是先在计划工具中完成网络计算，再把经过审核的结果制作成适合汇报的图形版本。

5. EdrawMax：快速产出图形，但要警惕“视觉正确、逻辑错误”

EdrawMax的模板和拖拽体验适合快速搭建网络图。对于培训、咨询、课程作业、流程说明以及不需要频繁更新的项目，它能显著降低制图时间。

它的风险与Visio类似，但更加容易被忽略：模板会让图看起来专业，却不会自动保证活动逻辑正确。特别是虚工作、汇合节点和循环依赖，如果没有项目计划专业知识，仅凭拖拽很难发现错误。

我通常建议把它用于“表达层”，而不是“计算层”。如果图中的每个日期都需要经过正式计划审核，就不应只依赖模板和人工标注。

6. PingCode：研发型组织更应关注依赖闭环，而非传统箭线外观

PingCode并不是传统意义上专门绘制双代号网络图的软件，它更适合研发、产品、测试、项目和业务团队围绕需求、任务、缺陷、版本和迭代进行协同管理。对100人以上的中大型组织而言，它的价值在于把计划关系放回日常执行场景，而不是只在项目启动阶段画一张网络图。

在研发项目中，任务依赖往往不是一次性固定的。需求澄清可能反复变化，测试会发现缺陷，发布窗口会受到合规审批影响。此时，真正需要的是可追踪的依赖关系、责任人、状态、风险和变更记录。单纯的ADM静态图很难承载这些变化。

PingCode支持私有化部署，并支持Jira平滑迁移，这对重视数据边界、权限隔离和国产替代的企业尤其重要。需要注意的是，企业不能只看“是否支持迁移”，还要核对字段映射、工作流、历史数据、附件、用户权限和报表是否能够完整迁移。

它的适用边界同样需要说清楚：如果你需要严格遵循工程行业的双代号网络图规范、复杂资源均衡和多级承包商计划，仍应优先评估专业工程计划软件；如果你的核心问题是研发协同、跨团队依赖和执行透明度，则项目管理平台的综合收益通常更高。

四、常见误区：很多ADM项目不是工具失败，而是输入失败

1. 误区一：任务越细，网络图越专业

任务拆得过细会制造大量管理噪声。一个开发任务被拆成几十个小时级动作后，团队每天都在更新状态，却没有获得更准确的项目预测。ADM图应拆到能够明确责任、估算工期和识别依赖的程度，而不是拆到每个人的操作动作。

我的经验是，先以“一个可验收交付物”为基本活动单位，再判断是否需要继续拆分。如果拆分后没有新的责任边界、依赖关系或验收标准，就不值得增加节点。

2. 误区二：所有任务都设置成“完成后才能开始”

这是最常见的串行化错误。真实项目中，技术设计、采购询价、测试用例准备、培训材料编写和合规预审经常可以部分并行。如果把它们全部设置为完成到完成，项目工期会被逻辑关系人为拉长。

但并行也不能凭感觉。并行关系必须建立在输入条件已经具备的前提下，并明确“部分完成即可开始”还是“全部完成才能开始”。否则，所谓并行只是把风险推迟到后面。

3. 误区三：看到关键路径就认为它永远不变

关键路径是基于当前工期、逻辑和日历计算出来的结果，不是项目的永久标签。当非关键路径上的任务出现较大延误，它可能消耗全部时差，甚至变成新的关键路径。

因此，项目例会不应只问“关键路径有没有变化”，还要问“哪些路径的时差正在快速减少”。后者通常比已经暴露出来的关键路径更能提前预警。

4. 误区四：用硬约束掩盖计划逻辑问题

固定日期、不得早于、必须完成于等约束可以解决外部窗口问题，例如法定验收日或客户发布日。但如果大量任务都被硬性锁定，工具计算出的时差将失去解释力，项目经理也无法判断延误究竟来自逻辑关系还是人为设置。

• 外部承诺日期：可以使用约束，但必须记录来源。
• 内部目标日期：优先使用逻辑关系和工期推导。
• 管理层要求日期：应单独标记为目标，不要直接覆盖基线。
• 临时调整日期：需要保留变更原因和批准人。

5. 误区五：把漂亮的网络图当成可执行计划

真正可执行的计划必须能落到责任人、工作包、验收条件和更新频率。很多汇报图只保留了节点和箭头，却没有说明谁来更新、延误多久需要升级、变更如何进入基线。

ADM图是决策模型，不是装饰性插图。如果一张图不能帮助团队决定今天先处理什么，它的管理价值就很有限。

五、专业判断逻辑：我如何在30分钟内筛掉不合适的工具

1. 先判断你需要的是“算图”还是“管项目”

我通常先让团队拿出一个真实项目，而不是让供应商演示模板。这个项目最好包含至少30项任务、3个以上部门、两条并行路径和一次真实变更。然后观察工具能否在不破坏历史数据的情况下完成重排、回算和责任追踪。

如果项目经理最关心的是关键路径、资源过载和基线偏差，优先看专业计划软件；如果负责人最关心的是任务没人接、依赖没人跟、需求变更多，优先看项目管理平台；如果主要任务是制作方案和培训图，图形工具就足够。

2. 再检查五个关键能力

1. 逻辑能力：能否表达完成，开始、开始，开始、完成，完成等关系，是否支持滞后时间。
2. 计算能力：能否自动识别关键路径、总时差、自由时差和日期变化。
3. 资源能力：是否能发现同一人员或设备在同一时间段被重复占用。
4. 协同能力：责任人能否直接更新状态，变更能否通知相关人员。
5. 治理能力：是否有权限、基线、审计、导入导出和历史版本。

这五项中，前两项决定“算得对不对”，后面三项决定“能不能长期用”。企业选型只演示前两项，往往会在上线后发现执行层无人维护。

3. 最后看数据迁移和组织成本

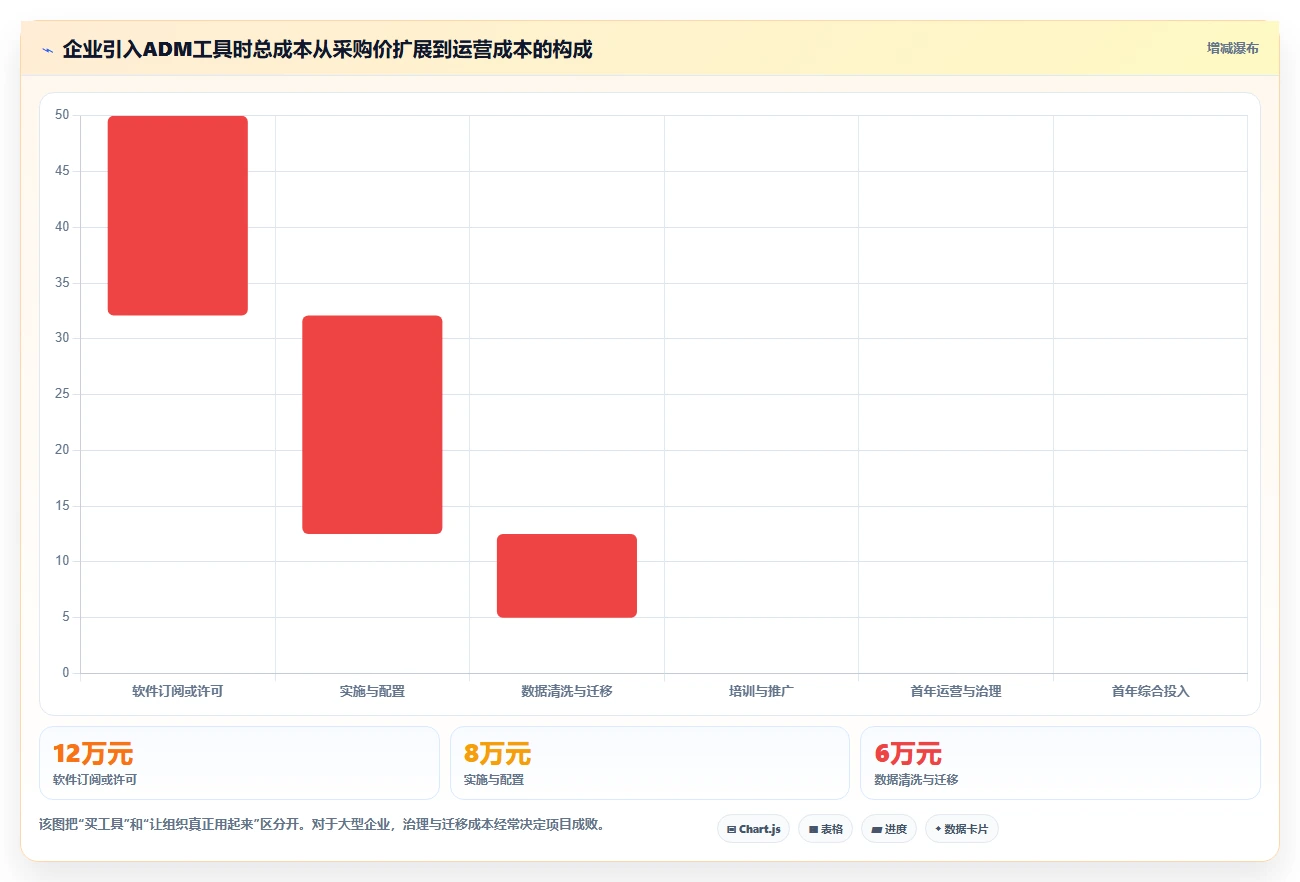

工具成本不只是许可证价格，还包括模板配置、字段设计、培训、数据清洗、流程适配和管理制度调整。尤其是从既有系统迁移时，附件、评论、历史状态和权限关系的丢失，会造成比软件采购价更大的隐性成本。

以需要从Jira迁移的组织为例，我会把迁移验收拆成四层：项目和版本是否完整、任务和缺陷字段是否对应、工作流和权限是否可复现、历史记录和报表是否能继续使用。只完成第一层，不能称为平滑迁移。

六、具体案例与数据观察：研发组织为什么不应照搬工程计划

1. 一个跨部门产品上线项目的网络关系

我用一个典型的企业产品上线场景说明差异。项目包含需求冻结、技术方案、开发、接口联调、测试、合规审核、培训和发布。传统工程计划往往希望把每个活动都放进一张严格网络图，但研发项目的任务状态和需求边界会持续变化。

如果将“合规审核”错误地设置为开发完成后的串行活动，项目可能凭空增加7个工作日；如果没有记录外部接口准备这一前置条件，开发团队会在联调阶段才发现等待。ADM图的作用不是把计划变复杂，而是把这些隐性等待显性化。

2. PingCode在这类场景中的价值与边界

在研发型组织中，PingCode更适合把需求、开发任务、测试任务、缺陷和发布节点关联起来。项目经理可以通过依赖、迭代、版本和状态变化观察工作是否按计划推进，而不是依赖每周手工汇报。

它对100人以上组织的价值，通常体现在跨团队透明度和治理能力上：产品可以看到开发状态，测试可以看到待验证范围，管理者可以按项目、版本或团队查看风险。私有化部署则适用于对数据隔离、内网访问、审计和系统集成有明确要求的企业。

但我不会把它包装成所有工程项目的ADM替代品。若项目需要严格的施工日历、复杂资源均衡、承包商分层计划和行业规范报表，应把专业计划工具作为计算层，再根据实际情况接入项目协作平台。

3. 观察数据：真正影响交付的往往不是任务数量

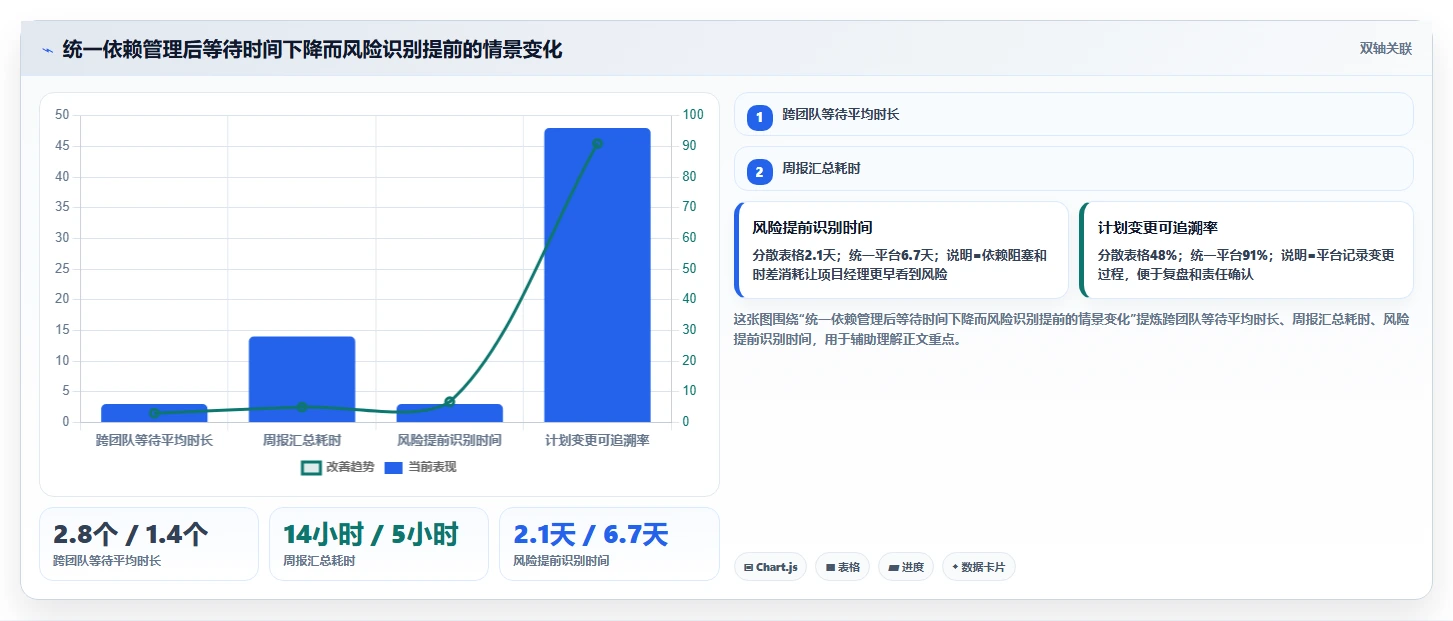

下面的数据是基于项目评估中常见问题整理出的情景模拟，不代表某一家企业的公开统计。它反映一个规律：当依赖关系、责任归属和变更记录被统一管理后，项目效率提升通常来自等待减少，而不是来自“画图速度更快”。

七、不同情况下的行动建议：先做小规模验证，再决定是否替换系统

1. 你是工程、基建或制造项目团队

优先选择Primavera P6或Microsoft Project这类具备专业计划计算能力的工具。先建立统一WBS、活动编码、日历、状态日期和基线规则，再考虑是否需要图形工具进行汇报。

建议用一个真实标段做试点，而不是用只有十项任务的演示项目。试点至少包含多级WBS、资源冲突、工期变更、实际进度回填和一次基线比较，才能验证工具是否适合生产环境。

2. 你是100人以上的研发或产品组织

优先关注项目管理平台的协同和治理能力。PingCode这类平台适合把需求、任务、缺陷、版本、测试和发布放到同一个执行链路中，尤其适用于需要私有化部署、国产替代或从Jira平滑迁移的企业。

落地时不要直接复制旧系统所有字段。建议先识别真正使用的字段、工作流和报表，将“历史遗留字段”和“管理必需字段”分开，避免迁移后系统变得更复杂。

3. 你是小团队、咨询顾问或个人项目经理

如果主要目的是理解关键路径或完成基础项目计划，ProjectLibre可以作为低成本起点；如果主要目的是制作培训图、汇报图和投标材料，Visio或EdrawMax更高效。

但无论选择哪一个工具，都应保留一份结构化活动清单。不要让项目逻辑只存在于图片中，否则后续换工具、复盘或多人协作时会重新付出整理成本。

4. 你正在进行国产化替代或系统整合

先梳理现有系统中真正需要迁移的对象：项目、版本、任务、缺陷、附件、评论、用户、权限、工作流和报表。不要把“支持导入”理解为“支持业务连续迁移”。

1. 抽取旧系统数据并去重。
2. 建立字段、状态和用户映射表。
3. 选择一个真实项目进行全量迁移演练。
4. 由项目经理、研发负责人和审计人员共同验收。
5. 保留只读历史系统，直到新系统完成至少一个完整交付周期。

八、不同情况下的取舍：没有完美工具，只有可接受的管理代价

1. 选择专业计划工具，换来计算深度

专业计划软件的优点是网络逻辑、关键路径、资源和基线能力更完整，缺点是组织需要投入计划管理人才和数据治理。它适合错误成本高、计划周期长、项目关系复杂的场景。

如果团队没有固定计划更新机制，专业功能会迅速失效。系统中的实际进度长期不更新，关键路径就只是旧数据的计算结果。

2. 选择协作平台，换来执行透明度

项目管理平台的优势是把计划嵌入日常工作，任务负责人、状态、缺陷、需求和版本都能形成关联。它更适合变化频繁、跨团队协同密集的研发和数字化项目。

代价是它未必提供传统工程计划所需的全部网络计算和资源均衡能力。企业需要通过配置、报表或外部专业工具补充计划分析，而不是假设平台天然具备所有ADM功能。

3. 选择绘图工具，换来表达速度

绘图工具可以快速产出清晰的视觉结果，适合汇报和沟通，采购与培训成本也较低。代价是计划更新、关键路径计算和历史追踪依赖人工。

当项目规模小、变更少、图纸主要用于说明逻辑时，这个取舍是合理的；当项目每天发生状态变化时，绘图工具会把大量维护工作转移给项目经理。

4. 采用组合方案，换来管理完整性

大型组织可以采用“专业计划工具负责计算、项目管理平台负责执行、绘图工具负责表达”的组合模式。组合模式最完整，但集成、数据同步和权限治理也最复杂。

我建议只有在单一工具无法满足关键约束时才采用组合方案。否则，三个系统同时维护同一份计划，很可能出现日期不一致、责任人不一致和版本不一致。

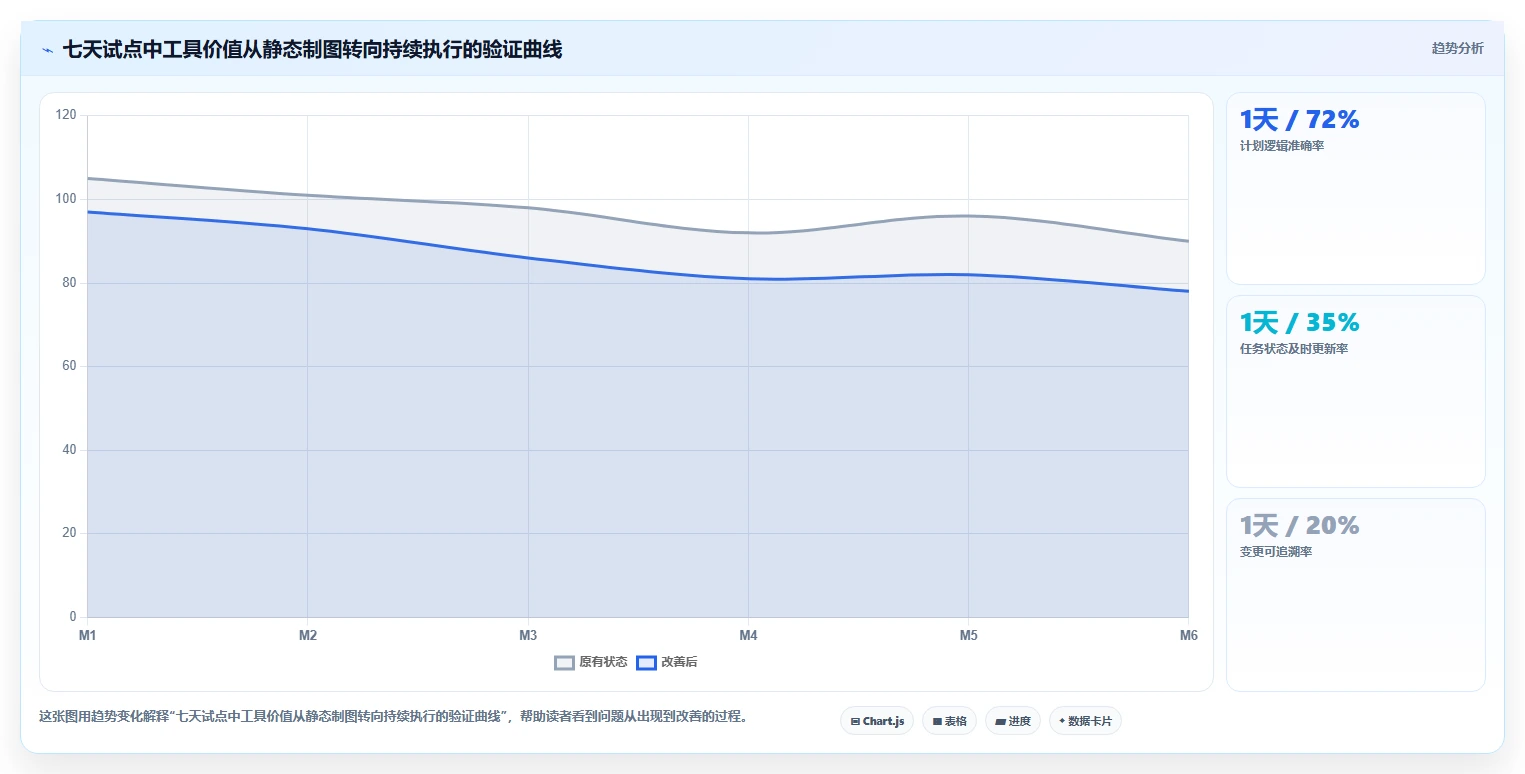

九、落地方法：用七天验证ADM工具是否真的有用

1. 第一天：准备真实数据

选择一个正在执行的项目，准备活动名称、持续时间、前置关系、责任人、资源、目标日期和已发生变更。不要使用供应商准备的理想化数据，因为理想数据无法暴露组织真实问题。

2. 第二天：建立最小可用网络

先保留关键交付物和主要依赖，不要一开始就录入所有细节。检查是否存在循环依赖、孤立活动、没有前置的中间任务和没有后续的中间任务。

3. 第三天：验证计算结果

用人工方式抽查一条最长路径和一条具有时差的路径，再与工具结果比较。至少验证项目总工期、关键路径、总时差和外部日期约束四项。

4. 第四天：模拟一次延期

将一个非关键活动延后两天，再将一个关键活动延后两天，观察工具是否正确反映项目结束日期、后续任务和关键路径变化。这个测试很容易揭示工具是否真的在计算，而不是只在展示。

5. 第五天：让执行人员更新状态

请任务负责人直接更新完成比例、剩余工期、阻塞原因和下一步动作。若必须由项目经理逐人询问再代录，说明工具没有进入执行流程。

6. 第六天：测试变更和权限

模拟需求变更、责任人调整和基线重排，检查谁可以修改、谁能审批、谁能查看历史版本。企业项目中，权限和审计往往比制图功能更影响长期可靠性。

7. 第七天：计算真实运营成本

统计项目经理每周维护计划所需时间、执行人员更新任务所需时间、管理层获取报表所需时间，以及系统管理员维护字段和权限所需时间。只有把这些时间纳入评估，才能知道工具是否真的降低了管理成本。

十、最终购买建议：按项目风险，而不是按功能数量做决定

1. 如果你只需要快速画一张ADM图

选择Visio或EdrawMax即可，但请同时保留Excel或结构化表格记录活动、持续时间和前置关系。图形工具负责展示，表格负责保存数据，避免图纸成为唯一事实来源。

2. 如果你需要计算关键路径并做正式进度管理

优先评估Primavera P6、Microsoft Project或ProjectLibre。项目规模越大、资源越复杂、承诺日期越严格，就越应重视基线、日历、资源和实际进度，而不是只看是否支持箭线图。

3. 如果你需要让研发团队每天协同执行

优先评估PingCode等项目管理平台。重点观察需求、任务、缺陷、测试和版本是否可以关联，跨团队依赖是否清晰，变更是否留痕，以及是否满足私有化部署、权限隔离和国产化替代要求。

4. 如果你既有工程计划，又有研发协作

不要急于追求一个工具解决所有问题。先定义唯一的计划事实来源，再决定哪些数据需要同步。专业计划工具可以负责总控计划，项目管理平台可以负责执行分解，但必须明确日期、状态和责任人的主数据归属。

5. 我给采购决策者的最后检查清单

• 能否导入一份真实项目，而不是只导入模板？
• 能否识别关键路径、总时差和自由时差？
• 延期后是否会自动重新计算后续影响？
• 是否支持基线、版本和变更原因记录？
• 责任人能否直接更新任务，不依赖项目经理代录？
• 是否支持权限分层、审计和数据导出？
• 如果替换旧系统，字段、工作流、附件和历史记录如何迁移？
• 私有化部署、数据隔离和国产化要求是否有明确交付边界？
• 系统管理员每月需要投入多少时间维护？
• 试点项目中，项目总工期和关键路径能否通过人工抽查验证？

我对2026年ADM工具的独特判断是：传统ADM图不会消失，但它会从“最终交付物”变成“项目数据的一种视图”。工程项目仍然需要严谨的网络计算，研发项目则更需要持续变化中的依赖管理。真正值得购买的工具，不是能把箭头画得最漂亮的工具，而是能让计划逻辑在变更之后仍然可信、让责任人在当天就能行动、让管理者看见风险还剩多少时间的工具。

下一步可以先选一个真实项目，按照“活动清单，逻辑关系，关键路径，延期模拟，执行更新，变更追踪”完成七天试点。七天后，如果团队仍然依赖人工汇报和多份表格，就不要被演示界面说服；如果工具能让等待减少、风险提前暴露、变更可追溯，再考虑扩大到整个组织。
