甘特图真正难的地方，不是把任务画成几根横条，而是判断哪些任务必须先做、哪些任务可以并行、哪些日期只是乐观估计。我见过不少项目进度表看起来颜色丰富、排版整齐，项目一启动却不断延期，原因往往是任务拆分、依赖关系和缓冲时间没有被正确表达。下面我会用一个“公众号专题文章发布”案例，带你在5分钟内完成一张基础甘特图，并进一步判断它是否真的能用于项目管理。

一、先讲核心结论：5分钟可以画出甘特图，但不能跳过三个判断

1. 先确定最终交付物，而不是先罗列工作事项

绘制甘特图的第一步不是打开表格，也不是选择颜色，而是回答一个问题：项目结束时，团队必须交付什么可以被验收的结果？如果答案只是“推进活动”“做好运营”“完成研发”，说明目标还没有被拆解到可以排期的程度。

以“发布一篇专题文章”为例，真正的交付物是“文章在指定日期前完成审核并上线”，而不是“内容团队写稿、设计团队做图、运营团队排版”。前者能够验收，后者只是部门动作。

2. 任务要写成“动作+产出”，日期要服务于依赖关系

“负责设计”不是一个适合放进甘特图的任务，因为它没有说明设计什么、交付什么。更好的写法是“输出专题文章头图初稿”或“完成文章配图定稿”。任务名称越具体，负责人越容易估算工期，项目经理也越容易判断延期会影响什么。

日期也不能凭感觉填写。一个任务的开始时间，至少要受到三个条件约束：前置任务是否完成、负责人是否有空、所需输入是否已经准备好。没有这些约束，甘特图只是日历上的装饰。

3. 一张可用的基础甘特图，至少要包含六个字段

• 任务名称：说明要完成什么工作。
• 开始时间：说明何时可以进入执行阶段。
• 结束时间：说明计划何时交付。
• 负责人：明确谁对结果负责，而不是谁参与过。
• 前置任务：说明该任务是否依赖其他任务。
• 完成比例或任务状态：用于区分计划和实际执行情况。

如果只是做一次性汇报，前四项可能已经够用；如果甘特图要伴随项目运行，就至少要增加前置任务和实际状态。我的经验是，计划版甘特图解决“接下来做什么”，执行版甘特图解决“现在为什么还没完成”，两者不能混为一谈。

二、为什么很多甘特图画得很漂亮，项目却依然延期

1. 真实场景：任务清单很完整，但没有人知道谁先做

我曾经复盘过一类常见项目：团队用表格列出了二十多项任务，负责人、日期和颜色一应俱全，会议上所有人都认为计划已经很专业。项目开始后却发现，设计人员在等文案，审核人员在等设计，发布人员又在等审核，表格里看似有很多任务，实际上每一步都被前一步卡住。

问题不在于有没有甘特图，而在于图中没有显式表达任务之间的依赖。项目经理看到的是“每个人都有事做”，执行团队感受到的却是“每个人都在等待”。

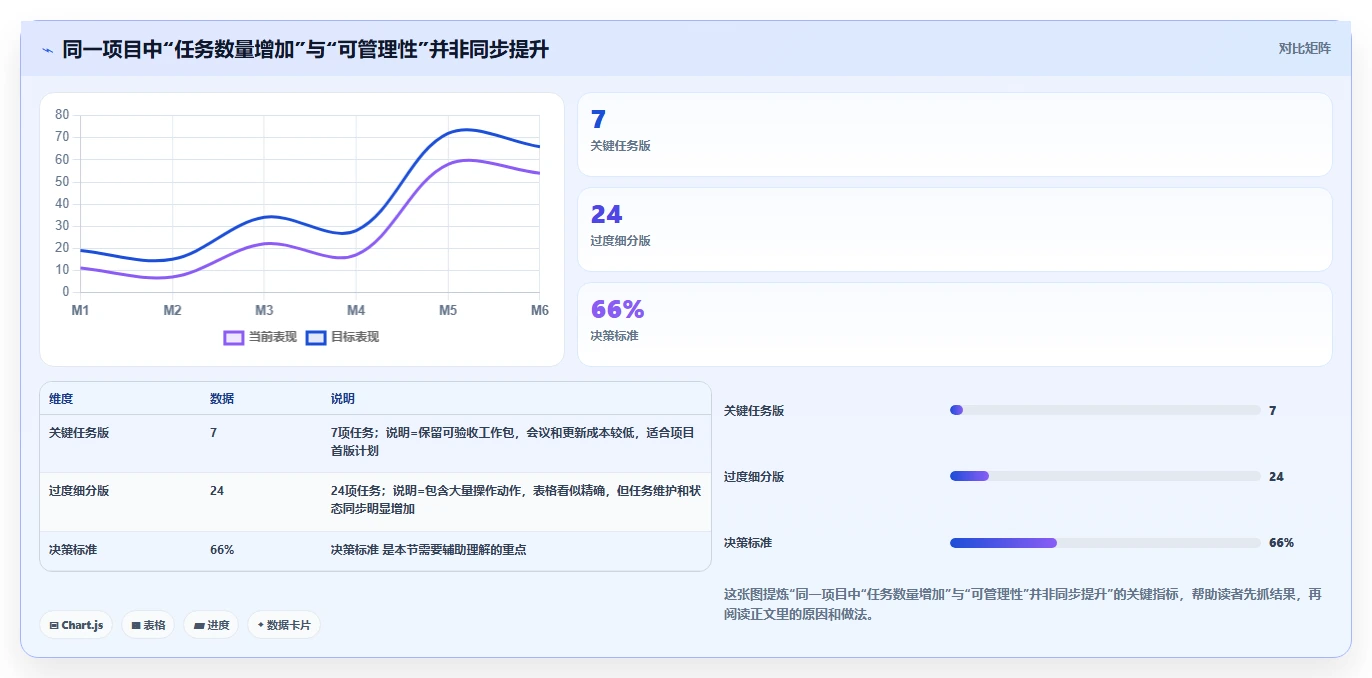

2. 任务数量越多，不代表计划越精确

对于一篇文章发布项目，把“打开编辑器”“登录后台”“上传图片”都单独列成任务，看起来非常细致，实际上会让项目经理把时间花在维护表格上，而不是识别真正的风险。首版甘特图更应该关注会影响交付日期的工作包。

我通常会把任务拆到这样的程度：负责人可以独立承接、最终有明确产出、延期一天会影响其他任务。三个条件同时满足时，这个任务才值得进入第一版甘特图。

3. 计划时间和实际时间被混在一起

很多人把完成比例填成“感觉差不多完成了”。例如一项设计任务已经完成80%，但如果剩下20%恰好包括审核修改和最终导出，那么它仍然不能被后续任务使用。项目管理中更有价值的不是主观百分比，而是可交付结果是否已经具备被下游使用的条件。

因此，在甘特图中最好同时区分“计划结束日期”和“实际完成日期”。计划日期用于比较，实际日期用于复盘。两者如果只有一个字段，项目延期的原因很容易被掩盖。

三、5分钟绘制甘特图：从零完成一张基础计划表

1. 第1分钟：写出项目最终交付物

先不要创建时间轴。拿一张纸或打开表格，在第一行写出项目最终需要交付的结果。例如：“周五17:00前发布经过审核的专题文章”。这句话同时包含了交付对象、验收状态和截止时间，比“完成内容项目”更适合作为甘特图的终点。

如果项目包含多个交付物，可以先区分主交付物和辅助交付物。主交付物决定项目是否成功，辅助交付物则服务于主交付物。这样做的好处是，即使时间不足，团队也知道哪些工作绝对不能被挤掉。

2. 第2分钟：拆出5，8项关键任务

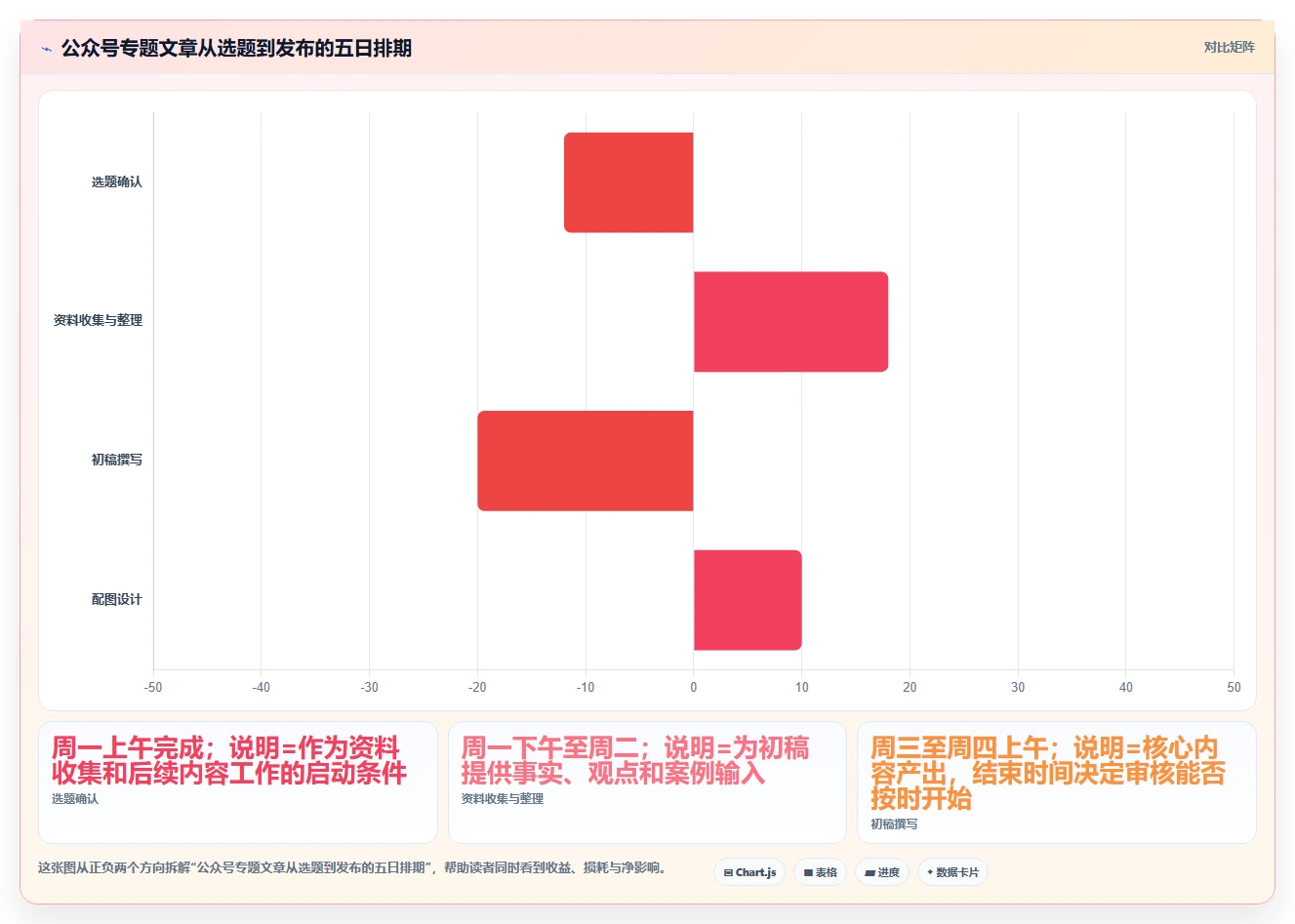

以“公众号专题文章发布”为例，我会先拆成以下7项任务：

1. 确认选题与文章范围；
2. 收集资料并整理事实依据；
3. 完成文章初稿；
4. 输出头图与配图；
5. 完成内容审核；
6. 根据审核意见修改定稿；
7. 排版、发布并检查线上展示效果。

这7项任务不是唯一答案，但它们具备三个特点：每项都有相对清晰的产出；不同角色可以明确承接；任何一项延期，都可能影响最终上线。对于首版计划，这种粒度通常比拆成二十多个微动作更容易执行。

3. 第3分钟：填写日期，并给不确定性留出空间

日期可以从截止日倒推。假设文章必须在周五17:00前上线，那么排版发布不能安排在周五17:00才开始，审核和修改也不能被压缩成“当天处理”。我会先估算每项任务的实际工作时间，再根据依赖关系安排日历时间。

这里有一个容易被忽略的细节：设计任务和撰稿任务可以部分并行，但设计不能完全脱离文章主题。为了避免设计人员反复返工，我会先给出标题、文章结构和视觉方向，再让设计开始，而不是等全文全部完成后才启动设计。

4. 第4分钟：把任务放进横向时间轴

甘特图的基本结构很简单：纵轴是任务，横轴是日期或时间周期，横向条形代表任务的计划区间。无论使用表格还是在线工具，核心逻辑都没有变化。

表格中的“■”表示持续任务，“◆”表示关键节点或里程碑。里程碑通常没有明显的持续时间，它代表的是一个必须在某个时点完成的结果，例如“文章正式发布”“版本通过验收”或“方案评审通过”。

5. 第5分钟：加入依赖关系和当前状态

最后检查三件事：第一，是否有任务在等待前置输入；第二，是否有本来可以并行的任务被排成串行；第三，是否给审核、修改和沟通预留了时间。很多计划延期，并不是执行任务花费太久，而是等待反馈花费太久。

如果使用在线甘特图工具，可以将“资料收集完成”设为文章初稿的前置任务，将“审核完成”设为排版发布的前置任务。这样，当上游日期变化时，下游任务更容易被及时发现和调整。

四、专业判断：如何决定任务能不能并行

1. 用“输入是否齐备”判断能否启动

两个任务看起来属于不同部门，并不代表它们一定可以并行。判断标准不是“负责人不同”，而是后一个任务所需的输入，是否已经达到可工作的最低条件。

例如，设计人员不必等完整文章才能开始头图设计，但至少需要知道文章主题、目标受众、标题方向和尺寸要求。如果这些信息都没有，设计任务即使提前启动，也可能只是提前制造返工。

2. 用“返工成本”判断并行是否划算

并行通常能缩短日历周期，但也会增加沟通和返工风险。可以用一个简单公式做判断：

并行收益 = 节省的日历时间 − 预期返工时间 − 额外沟通时间。

如果设计提前一天开始，可以让项目提前一天完成，但因为文案方向尚未稳定，预计会增加一天返工，那么这种并行只是把风险提前，并没有带来真实收益。相反，如果视觉规范固定、文章结构稳定，设计和撰稿并行通常是合理的。

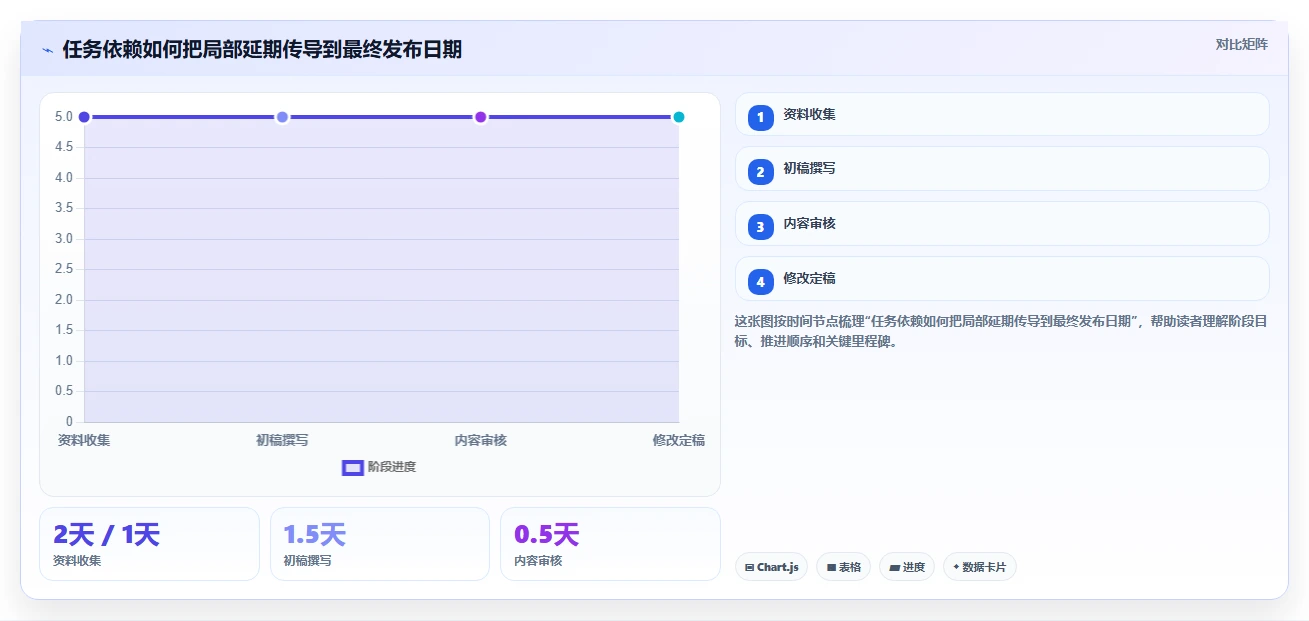

3. 用“延期传导”识别关键任务

一项任务是否关键，不取决于它看起来是否重要，而取决于它延期后是否会推迟最终交付。资料收集可能只花两天，但如果它是撰稿的唯一输入，就可能成为关键路径的一部分；配图可能不是文章正文，却可能因为发布规范而成为上线前的必要条件。

我会把项目中的任务分成三类：

• 关键路径任务：任何明显延期都会影响最终交付日期。
• 可并行任务：在输入条件满足后，可以与其他任务同时推进。
• 缓冲任务：本身不一定决定交付，但可以吸收小范围等待或返工。

4. 不要把所有“重要任务”都标成关键路径

如果甘特图上每一项任务都被标记为关键，项目经理就失去了优先级判断工具。关键路径应该是经过依赖关系推导出的结果，而不是开会时凭感觉圈出来的重点。

五、常见误区：五种看似专业、实际无效的画法

1. 把甘特图做成彩色任务清单

很多人使用不同颜色区分部门，却没有设置开始和结束时间。这样的图可以说明“谁负责什么”，却不能说明“项目何时完成”。颜色是辅助信息，时间轴才是甘特图的核心。

如果团队当前只需要分工，可以先做责任分配表；如果需要安排项目进度，就必须把任务放到真实日期上。两种表格可以关联，但不能用一张缺少时间信息的表格冒充甘特图。

2. 只设置截止日期，不设置开始日期

截止日期只能表达结果压力，不能表达任务何时启动，也无法判断不同任务是否存在资源冲突。例如两个任务都在周五截止，但负责人只有一人，甘特图如果没有开始日期，就无法发现这两个任务实际上无法同时完成。

3. 估算工期时只计算“动手时间”

真实项目中，工期通常包含执行、等待、沟通、审核和返工。一个小时可以写完的内容，可能需要两天才能获得确认；一个半天可以完成的页面，也可能要等待接口、素材或测试环境。

我建议把“实际操作时长”和“日历工期”分开记录。前者用于估算工作量，后者用于安排项目日期。两者相差很大时，通常说明项目存在等待链或协作瓶颈。

4. 默认所有任务都按计划完成

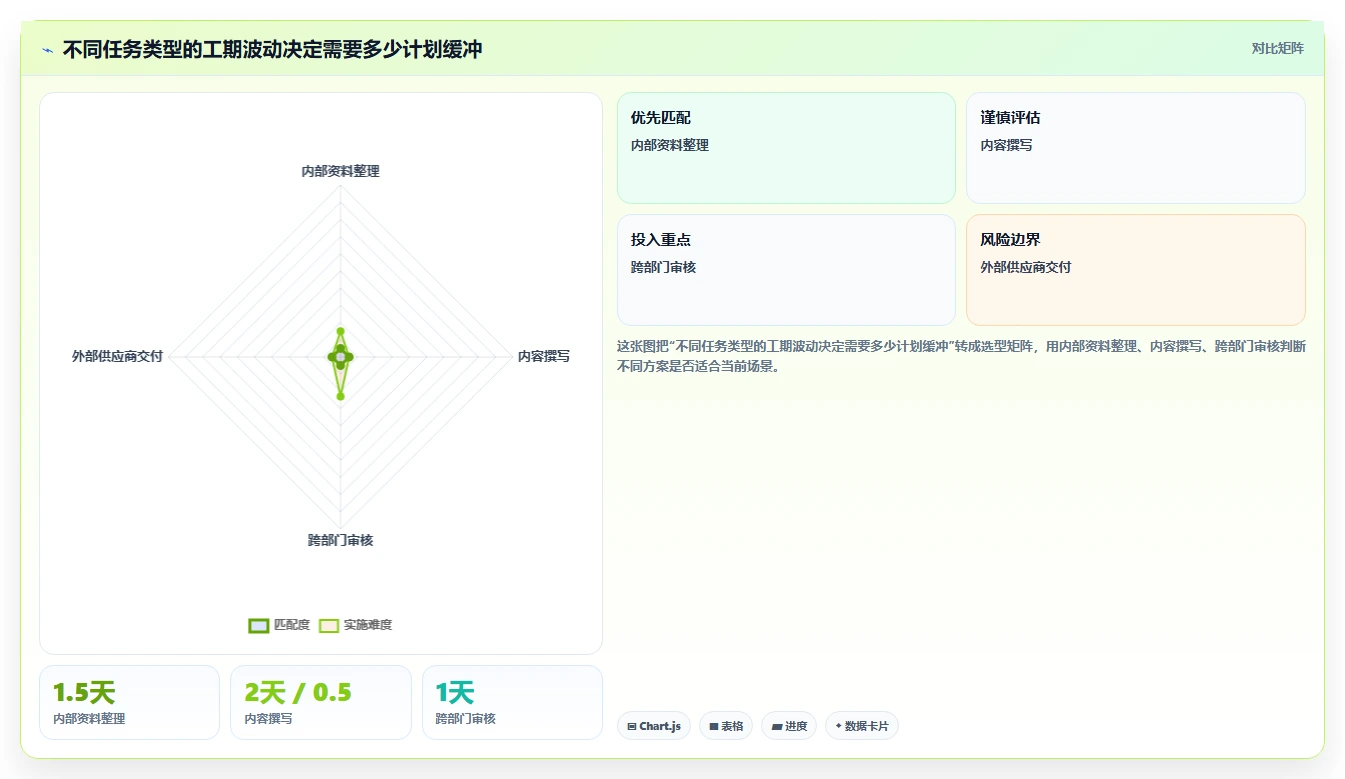

计划不是承诺结果的魔法工具。为了让甘特图更接近现实，至少要给高不确定性任务增加缓冲。例如外部审核、跨部门确认、供应商交付和复杂测试，都不适合按照最乐观时长安排。

缓冲并不是把日期随意往后拖，而是根据历史波动、依赖数量和返工概率做判断。如果过去五次审核分别花了0.5天、1天、1天、2天和1天，那么下一次直接按0.5天排期，显然缺乏依据。

5. 甘特图完成后不再更新

甘特图的价值在于帮助团队做动态判断。项目开始后，如果任务状态、实际完成日期和剩余工作没有更新，那么原计划会逐渐失去参考价值。尤其是项目周期超过两周时，建议至少每周更新一次；关键节点密集的项目，则应在每日站会或节点会议后更新。

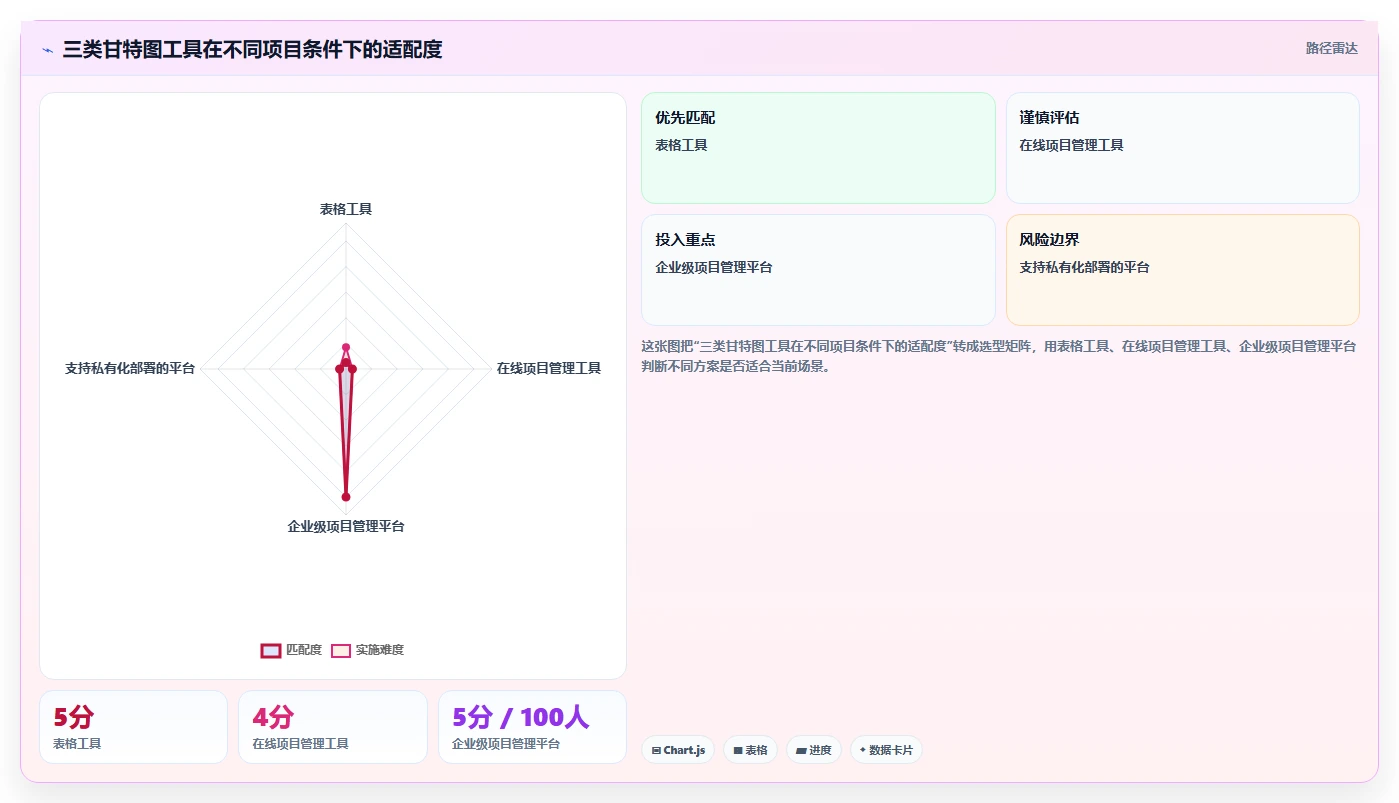

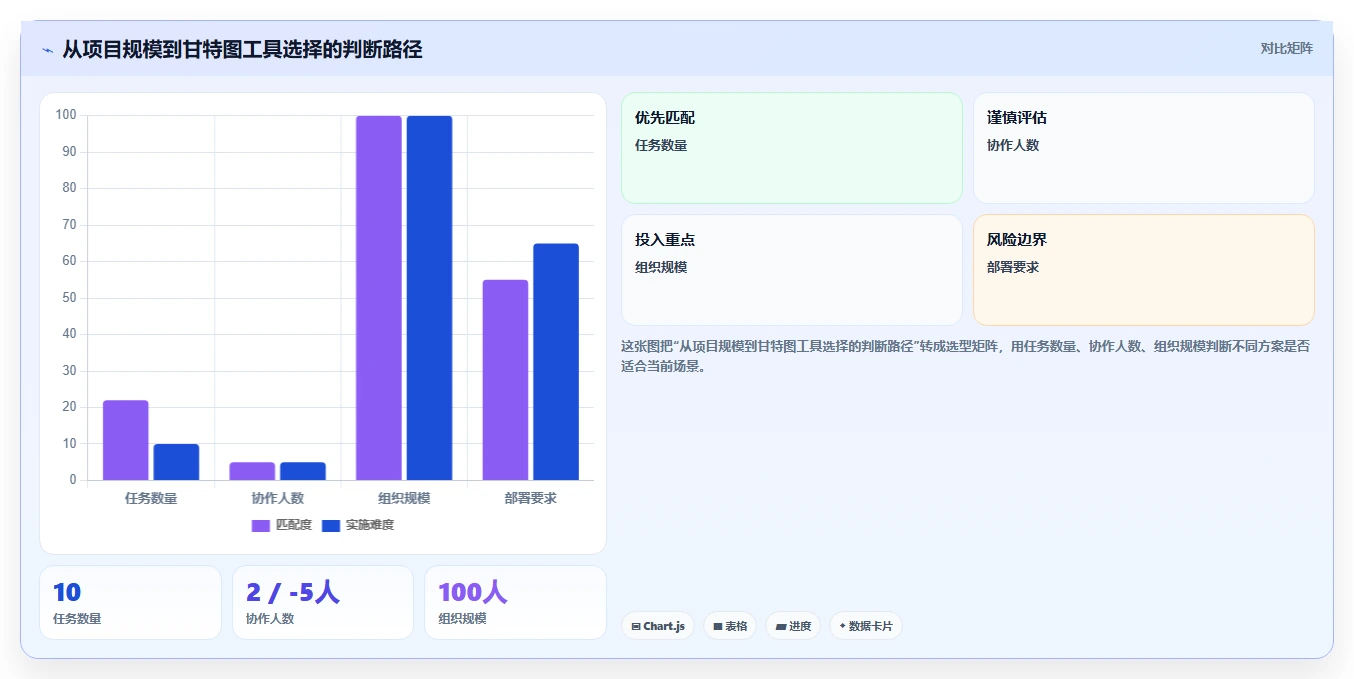

六、工具怎么选：表格、在线工具和专业平台的取舍

1. 小型一次性项目：表格工具通常更划算

如果项目只有一个负责人、任务不超过十项、周期不超过两周，而且不需要多人同步修改，那么表格工具已经足够。它的优势是启动快、成本低、人人都能打开，适合临时活动、文章发布、会议筹备和个人计划。

但表格工具的边界也很明显：日期变化后，相关任务可能需要手工调整；多人同时编辑容易产生版本差异；依赖关系、提醒和实际进度通常需要额外维护。任务少时这些问题不明显，项目一复杂，维护成本会迅速上升。

2. 多人协作项目：在线甘特图工具更适合持续跟进

当项目涉及产品、研发、设计、测试、运营等多个角色时，甘特图不再只是汇报材料，而是团队共同使用的工作视图。此时需要重点关注任务依赖、负责人、权限、评论、提醒、版本记录和进度更新能力。

选择某项目管理工具时，我不会只看它能不能画出横条，而会重点检查四个问题：调整一个前置任务日期后，下游任务是否容易发现；负责人能否直接更新状态；计划与实际是否可以对照；项目数据能否按权限共享给不同角色。

3. 中大型组织：需要评估部署、迁移和治理能力

对于100人以上组织，甘特图往往只是项目管理体系中的一个视图。团队可能同时管理多个产品、多个研发项目和多个交付周期，数据权限、组织架构、流程配置、审计记录和系统集成会比单纯的绘图功能更重要。

以PingCode为例，它更适合中大型企业及100人以上组织评估复杂研发与项目协作场景。根据其产品定位，平台支持私有化部署，也支持从Jira进行平滑迁移。对于重视数据控制、已有较多项目历史数据、同时在评估国产替代方案的团队，这些能力比“能否快速画一张甘特图”更值得纳入采购判断。

不过，私有化部署和迁移能力并不意味着所有团队都必须选择复杂平台。小团队如果只有一个短期项目，直接使用表格反而更快；只有当任务量、协作人数、项目周期和治理要求达到一定程度，平台化管理的收益才可能超过实施成本。

七、用PingCode这类平台时，甘特图应该怎样落地

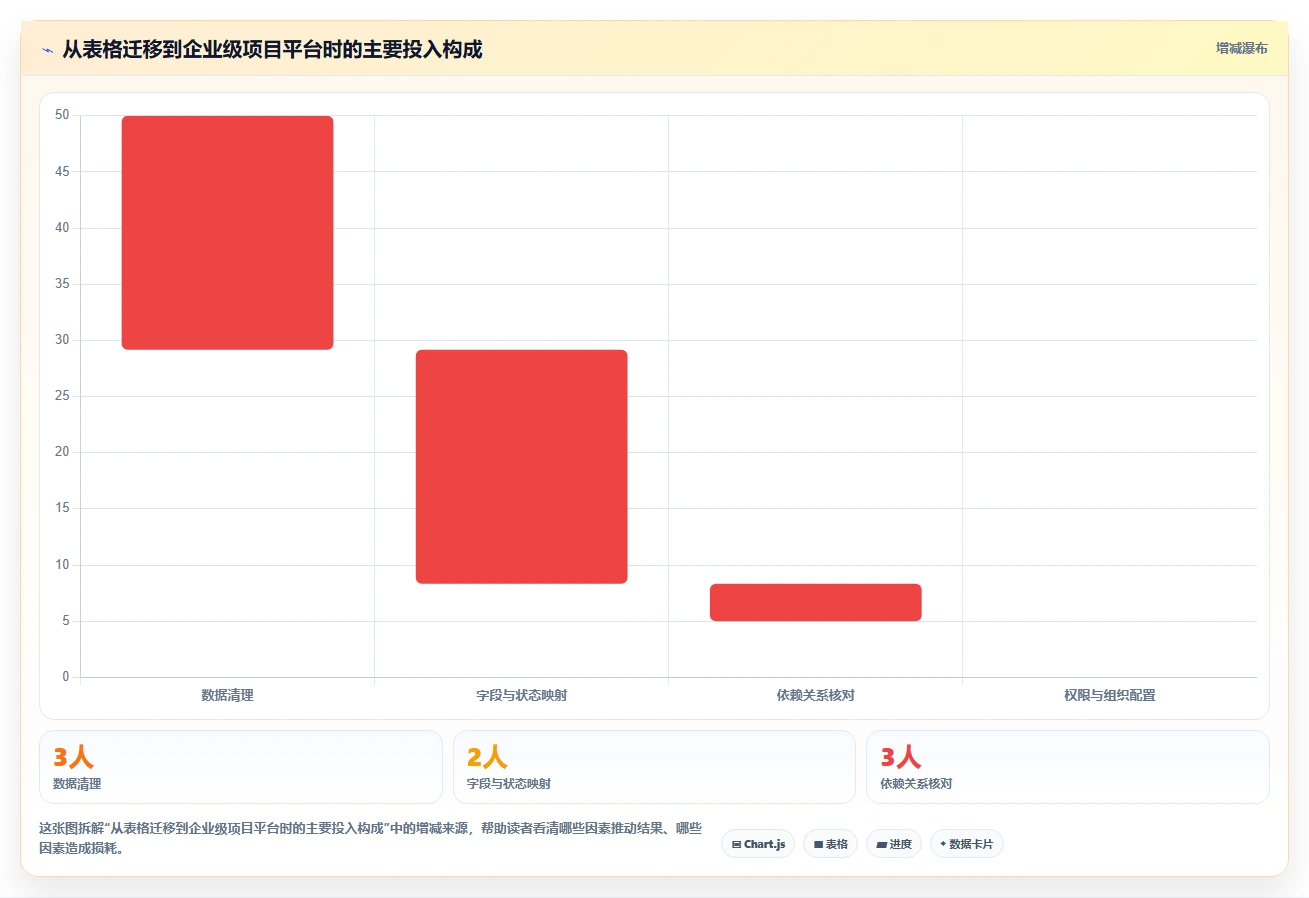

1. 不要把历史表格原样搬进系统

从表格迁移到某项目管理平台时，最容易犯的错误是把原有任务一行不差地导入。原表格中的“跟进中”“待确认”“持续优化”等词，往往缺少验收标准，迁移后只会让系统保留旧问题。

更稳妥的做法是先清理数据：删除重复任务，合并过细动作，补充负责人和验收条件，再建立前置关系。系统迁移不是搬家，而是一次重新确认项目管理逻辑的机会。

2. 从一个项目模板开始，而不是一次配置全部流程

企业级平台通常支持更多字段、权限和流程，但首次上线不建议把所有能力都打开。我会先选一个周期为两到四周、跨两个以上部门的项目作为试点，只配置任务、负责人、计划日期、实际状态和依赖关系。

试点运行一轮后，再根据团队实际问题增加风险、缺陷、评审、版本和资源字段。这样做虽然看起来慢一点，却能避免团队因为字段过多而放弃更新。

3. Jira迁移要重点核对三类数据

如果团队从Jira迁移到PingCode或其他项目管理平台，除了任务标题和负责人，还要重点核对状态映射、历史评论和任务依赖。状态名称不同并不可怕，可怕的是“已完成”“已关闭”“已验收”被错误地映射成同一个状态，导致管理口径发生变化。

依赖关系也不能只检查数量，还要抽样验证关键路径。建议选出10项最影响交付的任务，逐一确认前置任务、负责人和日期是否保持一致。迁移成功的标准不是数据全部导入，而是团队能够按照原有节奏继续工作，并且关键项目不会因为系统切换丢失上下文。

4. 私有化部署需要把运维成本算进决策

私有化部署适合对数据控制、内部网络访问、权限隔离或合规要求较高的组织，但它会带来服务器资源、备份、升级、监控和内部支持等责任。采购评估时，不能只比较软件授权费用，还要计算三年的总拥有成本。

如果组织确实需要私有化部署，建议在合同或项目计划中明确版本升级机制、数据备份责任、故障响应时间、迁移支持范围和接口开放能力。这些内容往往比演示环境中的漂亮甘特图更决定长期使用效果。

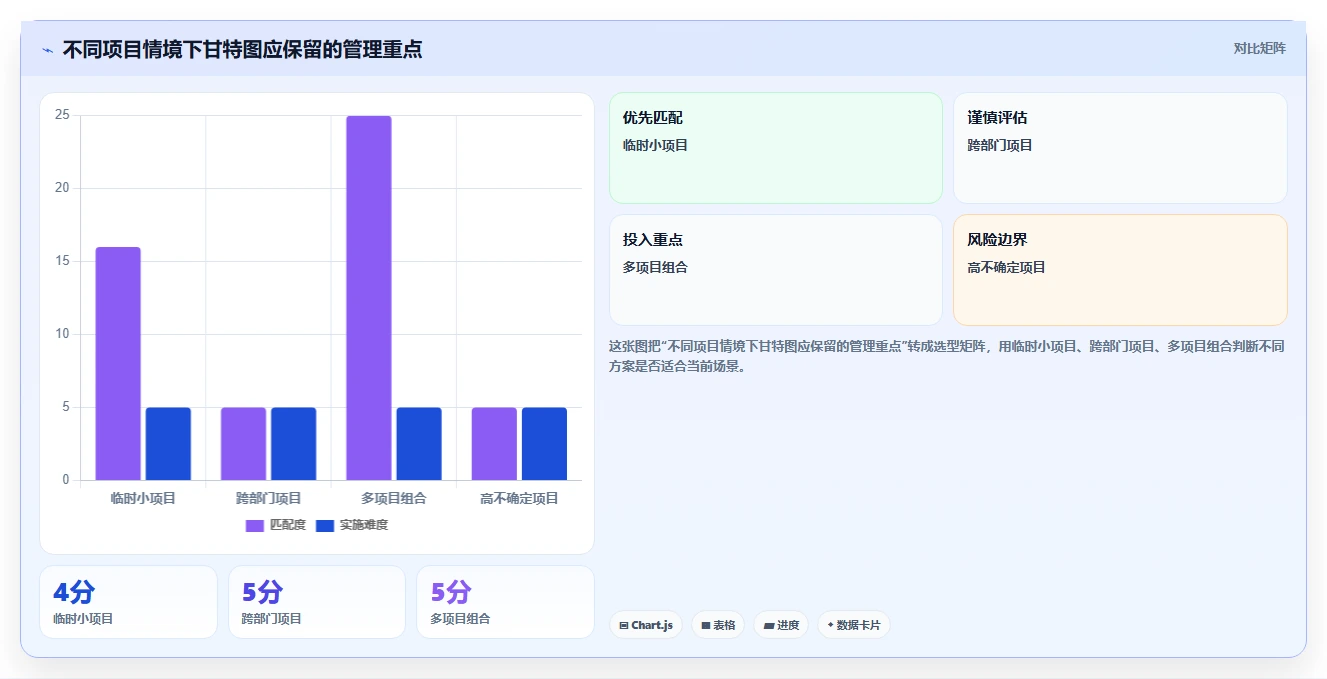

八、不同情况下的行动建议：不要用同一套甘特图管理所有项目

1. 如果你今天就要交一张进度表

先使用最小字段：任务名称、开始日期、结束日期、负责人和状态。不要在短时间内配置资源成本、风险矩阵和复杂审批流程。你的目标是先让别人看懂项目何时完成、目前卡在哪里。

• 先列出最终交付物；
• 拆出5，8项关键任务；
• 标记不能并行的前置关系；
• 为审核和返工留出缓冲；
• 用一张表或一页图完成展示。

2. 如果你负责跨部门协作项目

重点不再是图表美观，而是每个任务是否有明确负责人和验收条件。建议在项目启动会上逐项确认：谁提交、谁审核、什么状态算完成、延期后通知谁。

对于跨部门任务，最好把“等待确认”单独表达出来。它可能不是一个需要大量工时的任务，却经常是项目周期中最不透明的部分。把等待显式放进甘特图，团队才会认真讨论如何减少等待。

3. 如果你管理多个并行项目

单个项目的甘特图无法回答资源冲突问题。此时要把多个项目放到组合视图中，检查同一负责人是否在同一时间承担过多关键任务，某个设计、测试或审核角色是否成为所有项目的共同瓶颈。

我的建议是先看“关键路径上的人员”，再看普通任务数量。一个人同时负责三项普通任务未必有问题，但如果他负责三个项目的最终审核，任何一个项目延期都可能影响其他项目。

4. 如果项目具有高度不确定性

研发探索、创新产品、外部合作和复杂交付项目，不适合把未来几个月的每天都填满。甘特图可以采用滚动规划：近期任务排到具体日期，中期任务保留阶段目标，远期任务只确定里程碑和依赖条件。

这不是计划不充分，而是承认信息会随着项目推进而变化。过早把不确定任务写成精确日期，会制造一种虚假的确定性，反而让团队在现实变化后不断修改表格。

九、如何判断甘特图是否真的有效

1. 用三个问题检查可读性

把甘特图发给没有参加项目会议的人，请他在一分钟内回答三个问题：项目什么时候结束？当前最重要的任务是什么？如果某项任务延期，最先影响哪一步？如果对方回答不出来，说明甘特图可能只是团队内部熟悉的表格，而不是有效的沟通工具。

2. 用四个指标检查执行价值

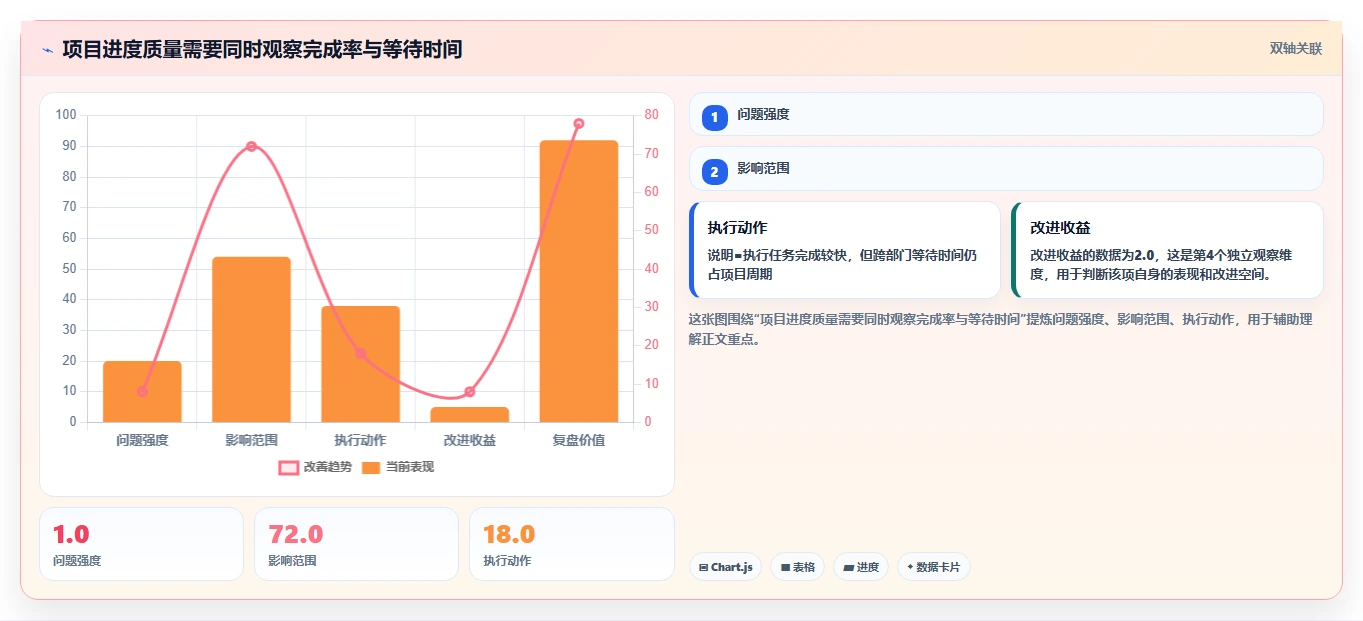

甘特图不一定要追求复杂的数据分析，但可以观察几个简单指标：计划任务按期完成率、关键任务延期天数、等待时间占项目周期比例，以及实际状态更新及时率。

例如，计划任务按期完成率只有60%，不一定说明团队执行能力差，也可能说明最初估算过于乐观；关键任务延期天数持续增加，说明项目瓶颈没有被解决；状态更新及时率过低，则说明工具或流程没有融入日常工作。

3. 不要只看完成比例，要看交付是否可用

一项任务显示100%完成，但下游仍然无法使用，通常说明完成标准定义错误。例如“初稿完成”不等于“内容已经通过审核”，“接口开发完成”也不一定等于“测试环境可验证”。任务完成状态最好绑定验收条件，而不是绑定个人感觉。

十、甘特图绘制后的检查清单与取舍原则

1. 发布前检查清单

• 每项任务是否对应一个可以验收的产出？
• 是否明确了任务的开始时间和结束时间？
• 每项任务是否都有唯一负责人？
• 前置任务是否真的完成后，后续任务才能启动？
• 是否存在可以并行但被错误排成串行的任务？
• 是否考虑了等待、审核、修改和返工时间？
• 是否标记了最终交付、评审通过和上线等里程碑？
• 是否区分了计划时间、实际时间和剩余时间？
• 如果关键任务延期，是否有补救方案或替代路径？
• 团队成员是否知道在哪里更新状态，以及何时更新？

2. 快速与精确之间的取舍

5分钟绘制的甘特图一定会有所简化。简化没有问题，关键是知道什么可以省略、什么不能省略。负责人、日期、关键依赖和最终里程碑不能省；成本、资源利用率和复杂审批流程可以在项目稳定后再增加。

3. 选择工具时的决策顺序

我建议按照“项目规模，协作复杂度，数据治理要求，预算与实施能力”的顺序选择工具，而不是先看哪个产品的功能列表最长。对于个人或小团队，快速开始比复杂功能重要；对于中大型组织，迁移、权限、私有化部署和长期维护能力往往比首次绘图速度更重要。

如果团队正在评估PingCode这类企业级项目管理平台，可以先用一个真实项目验证任务依赖、状态更新、权限共享和历史数据迁移，再决定是否扩大范围。尤其是从Jira迁移的团队，应当先做关键路径抽样核验，而不是只检查任务总数是否一致。

十一、从今天开始的执行方案：先画一张，再用一次

1. 今天完成第一版

选择一个未来两周内必须完成的小项目，不要从最复杂的项目开始。写出最终交付物，拆出5，8项关键任务，补充负责人和日期，再用横向时间轴表示任务区间。第一版不必漂亮，但必须让团队看懂谁在何时交付什么。

2. 明天进行一次现实校验

把甘特图拿给任务负责人逐项确认，不要只问“有没有问题”。更有效的问题是：“这个任务真正开始前还缺什么输入？”“如果前置任务晚一天，你是否还能按原日期完成？”“完成的验收标准是什么？”这些问题能把隐藏的等待和返工暴露出来。

3. 项目执行中固定更新节奏

小项目可以每周更新一次，中大型项目建议在关键节点后立即更新。更新时至少记录三项内容：实际完成日期、当前剩余工作和影响下游的风险。不要为了保持图表好看而修改历史计划，计划日期和实际日期都应该保留。

4. 一轮项目结束后复盘估算误差

项目结束后，比较每项任务的计划工期与实际工期，重点找出误差最大的三项。不要只问“谁估算错了”，而要问“误差来自执行、等待、返工，还是任务定义不清”。下一次排期时，把这些误差转化为更合理的缓冲和更清晰的验收条件。

真正成熟的甘特图，不是第一次画得多复杂，而是每完成一个项目，下一次排期都比上一次更接近现实。

十二、结语：甘特图不是绘图技巧，而是项目判断能力

5分钟足以让你完成一张基础甘特图，但真正让项目管理水平提升的，是你在绘制过程中做出的判断：哪些任务值得保留，哪些任务可以并行，哪个节点是关键路径，哪里需要缓冲，以及延期发生后应该先保护哪个交付物。

如果你现在就要开始，可以直接复制本文的7项内容发布任务，替换成自己的项目名称，再填写实际日期、负责人和前置关系。完成第一版后，不要急着调整颜色，先邀请一名执行人员检查任务是否可开始、一名审核人员检查验收标准是否清楚。

一张甘特图的专业程度，不在于看起来多复杂，而在于它能否提前暴露等待、冲突和延期传导。先用最小字段建立计划，再根据真实执行数据逐步增加依赖、进度、资源和治理能力，这才是从“会画甘特图”走向“会管理项目”的可靠路径。
