5大步骤掌握项目可视化管理图，让你的项目效率翻倍！

很多项目并不是“人不够努力”才延期，而是团队直到最后一周，才第一次看见任务之间的依赖关系。一次4周的线上活动项目中，文案、设计、开发和审核人员都按时完成了各自任务，最终却因为“审核通过后才能配置页面”这一关系没有被标记，导致上线晚了6天。项目可视化管理图真正要解决的，不是把任务画得漂亮，而是让目标、负责人、时间、依赖、状态和风险在同一个视图里被持续看见。

本文将用5个步骤，带你从选择图表、拆解任务开始，建立一张能推动执行的项目可视化管理图。你会看到什么时候应该使用甘特图，什么时候看板更合适；也会看到为什么一张做得很完整的图，仍然可能没人更新，以及如何把“项目效率翻倍”拆解成更可验证的结果：减少重复确认、提前暴露阻塞、缩短等待时间，并提高关键节点的按时完成率。

一、先讲核心结论：项目管理图不是展示工具，而是决策工具

1. 一张有效的管理图必须回答六个问题

我在检查项目计划时，通常不会先看颜色、布局或工具界面，而是先问六个问题：项目最终要交付什么？当前有哪些任务？每项任务由谁负责？什么时候开始、什么时候完成？任务之间有什么前后依赖？哪些事项已经影响或可能影响关键节点？

如果一张图只能回答“有哪些任务”，它只是任务清单；如果能回答“任务什么时候完成”，它才接近进度计划；如果还能显示“谁负责、依赖什么、哪里阻塞、是否影响里程碑”，它才真正具备项目管理价值。

2. “效率翻倍”应该拆成可观察指标

“效率翻倍”适合作为标题中的传播表达，但不应该被当成必然结果。项目可视化不会自动增加人手，也不会替团队完成任务。它能改善的是信息流和决策流：让团队更快找到异常，让负责人更早调配资源，让会议从逐项问进度变成集中处理阻塞。

我更建议用以下指标衡量管理图是否产生价值：每周用于确认进度的会议时间、逾期任务数量、任务等待前置结果的时间、重复询问任务状态的次数、关键里程碑按时完成率。这样，效率提升就不再是口号，而是可以在项目复盘中核对的结果。

二、背景和真实场景：为什么任务都在做，项目仍然会延期

1. 任务散落在聊天记录里，项目状态没有唯一版本

在不少团队里，项目资料分散在群聊、邮件、在线文档和个人待办中。负责人问“设计稿到哪一步了”，设计师可能在聊天工具里回复；产品经理问“需求是否确认”，答案又存在另一条消息里。每个人掌握的都是局部信息，却没有一份所有人认可的项目状态。

这种管理方式在任务少、成员少、周期短时还能勉强运转。一旦项目涉及多个部门，问题就会从“找信息麻烦”升级为“不同人依据不同版本做决策”。项目会议越开越多，却仍然无法快速判断哪个任务最重要、哪个延期会影响最终交付。

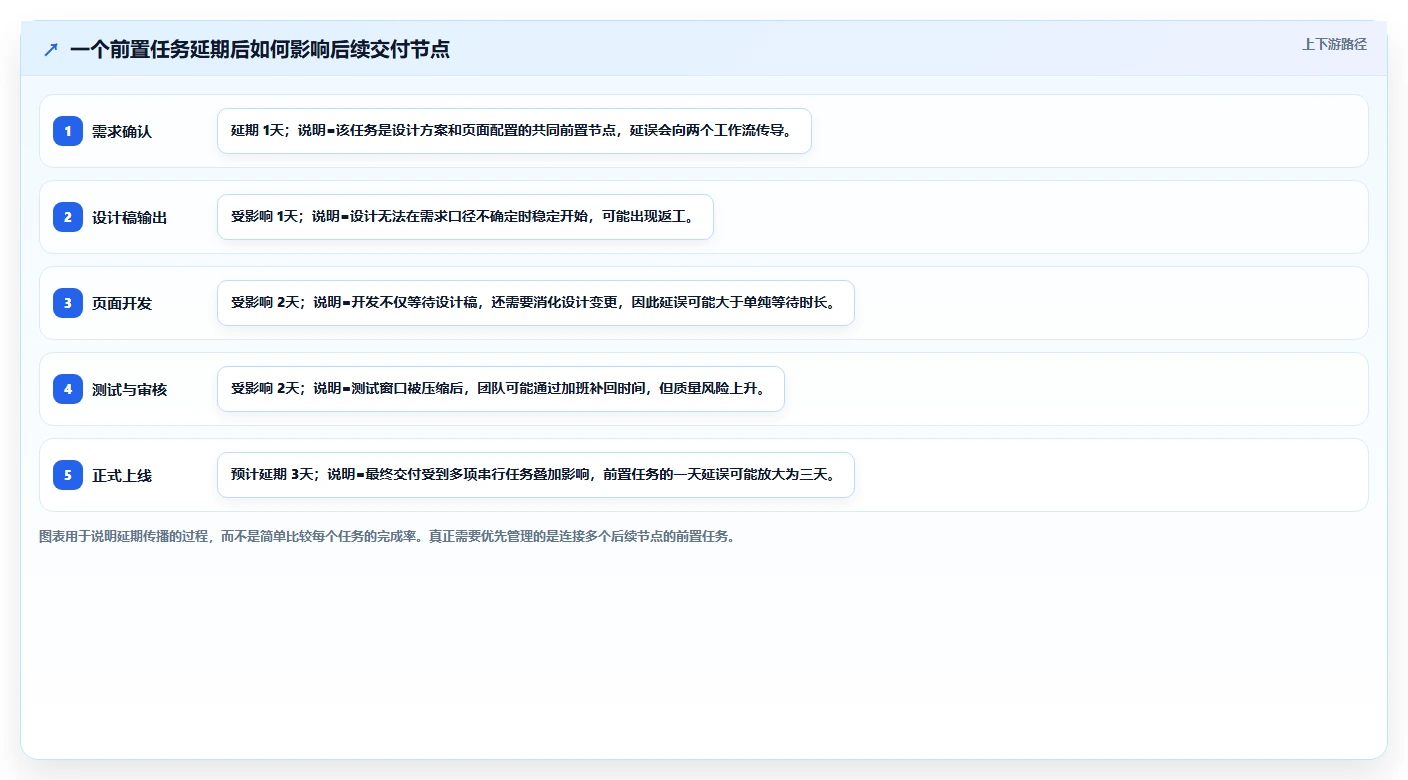

2. 局部延期不一定严重，关键在于它是否位于关键路径

我见过一个内容上线项目，配图比计划晚了两天，但由于配图不是发布前的唯一依赖，团队通过调整审核顺序并没有影响最终日期。另一个项目中，需求确认只晚了一天，却连带推迟设计、开发、测试和上线，最终造成一周延期。

这两个项目的差别，不在延期天数，而在任务关系。管理图的价值之一，就是把“某项任务晚了几天”转换成“它会不会阻塞后面多少项任务”。如果只看任务完成百分比，往往看不出这种风险；如果把依赖关系画出来，风险会明显得多。

3. 100人以上组织更需要统一视图和权限边界

小团队可以依靠口头沟通快速调整，但中大型组织通常同时运行多个项目，项目成员还可能跨部门、跨地域甚至跨业务线协作。此时，管理图除了显示任务，还需要解决权限、通知、版本、审计和数据隔离问题。

以PingCode为例，它主要服务中大型企业及100人以上组织，适合将需求、研发、测试、发布等工作放在统一项目视图中管理。对于有合规要求或内部数据不能出域的企业，私有化部署是重要考量；对于原有海外项目管理系统使用较深、又希望降低迁移阻力的团队，支持Jira平滑迁移也会影响选型判断。这里需要强调，工具能力只是基础，组织是否建立统一的更新规则，才决定管理图能否长期有效。

如果项目规模只有5到10人、任务总量不超过30项，使用表格或轻量看板往往已经够用。只有当项目数量、角色数量和依赖复杂度同时上升时，才有必要评估支持多项目、权限管理、私有化部署和系统迁移的项目管理平台。

三、拆解常见误区：不是所有图表都能解决进度问题

1. 误区一：任务越细，管理就越精确

任务拆解确实能提高可跟踪性，但拆得过细会产生新的管理负担。比如把一篇文章拆成“打开文档、输入标题、写第一段、保存文件”等步骤，虽然看起来很详细，却没有提升决策价值，反而让成员花大量时间维护状态。

我的判断标准是：一项任务是否拥有独立负责人、独立交付物或独立验收点。如果没有，它通常不应该单独成为管理图中的任务。对于多数知识型工作，单项任务持续时间控制在半天到3天较容易跟踪；超过一周仍只有一个“进行中”，通常说明拆解不够。

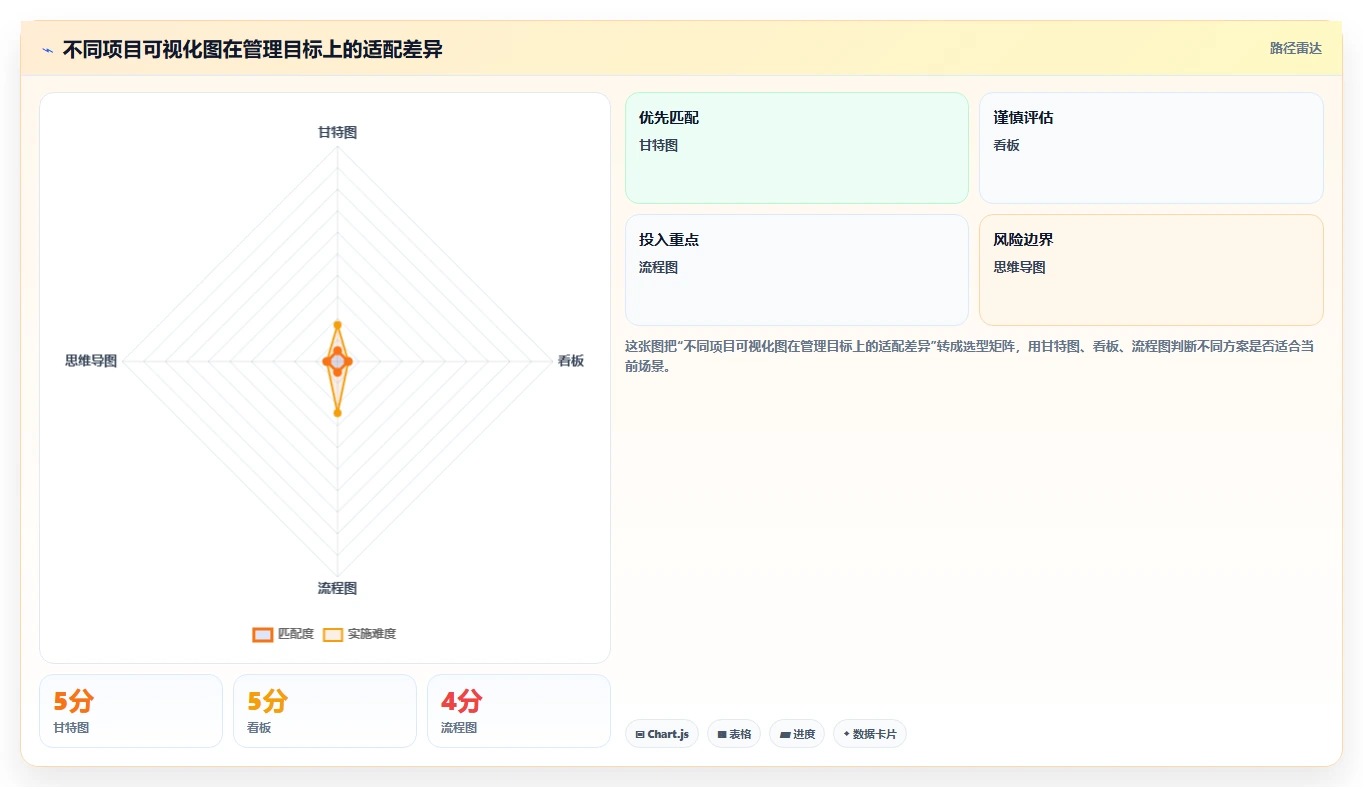

2. 误区二：所有项目都应该使用甘特图

甘特图擅长呈现时间跨度、任务并行和前后依赖，但它并不适合所有工作。内容编辑、设计审核、客户工单等任务，通常更关心“当前处在哪个流程状态”，而不是每项任务在时间轴上的精确长度。此时，看板比甘特图更容易被团队接受。

3. 误区三：颜色越丰富，风险识别越准确

很多项目图使用十几种颜色，分别代表部门、任务类型、优先级和完成状态，结果是任何人打开图都要先查图例。颜色应该承担有限且稳定的语义，我通常建议优先让颜色表达风险或状态，而把部门、类型和优先级交给字段、标签或筛选器。

一个简单的规则通常足够：绿色代表正常，黄色代表存在风险，红色代表阻塞或已影响关键节点，灰色代表尚未开始。团队必须提前约定什么条件下可以标红，否则颜色会退化成个人偏好，失去预警意义。

4. 误区四：图做出来以后就完成了项目管理

静态计划图只能说明“原本打算怎么做”，不能说明“现在实际发生了什么”。真正困难的部分是更新：谁负责修改？多久更新一次？延期后是直接改截止时间，还是保留原计划并记录预测时间？如果这些问题没有规则，管理图往往在项目启动会后就停止变化。

我建议同时保留计划时间、预计完成时间和实际完成时间。只修改计划日期，会掩盖项目真实偏差；只记录实际日期，又无法判断最初的计划质量。三者并列，才能在复盘时知道是任务估算不准、依赖等待过长，还是资源临时被抽走。

5. 误区五：把完成百分比当成真实进度

“开发完成80%”“方案完成90%”经常给人一种项目接近结束的错觉，但百分比缺少统一口径。一个任务如果没有明确验收标准，80%可能只是完成了大部分制作，仍然无法交付。

比百分比更可靠的是可验证产出。例如，“完成活动页面”应拆成页面开发完成、测试通过、审核通过和正式上线。项目管理图不是越多数字越专业，而是每个状态都能对应一个团队成员看得见的结果。

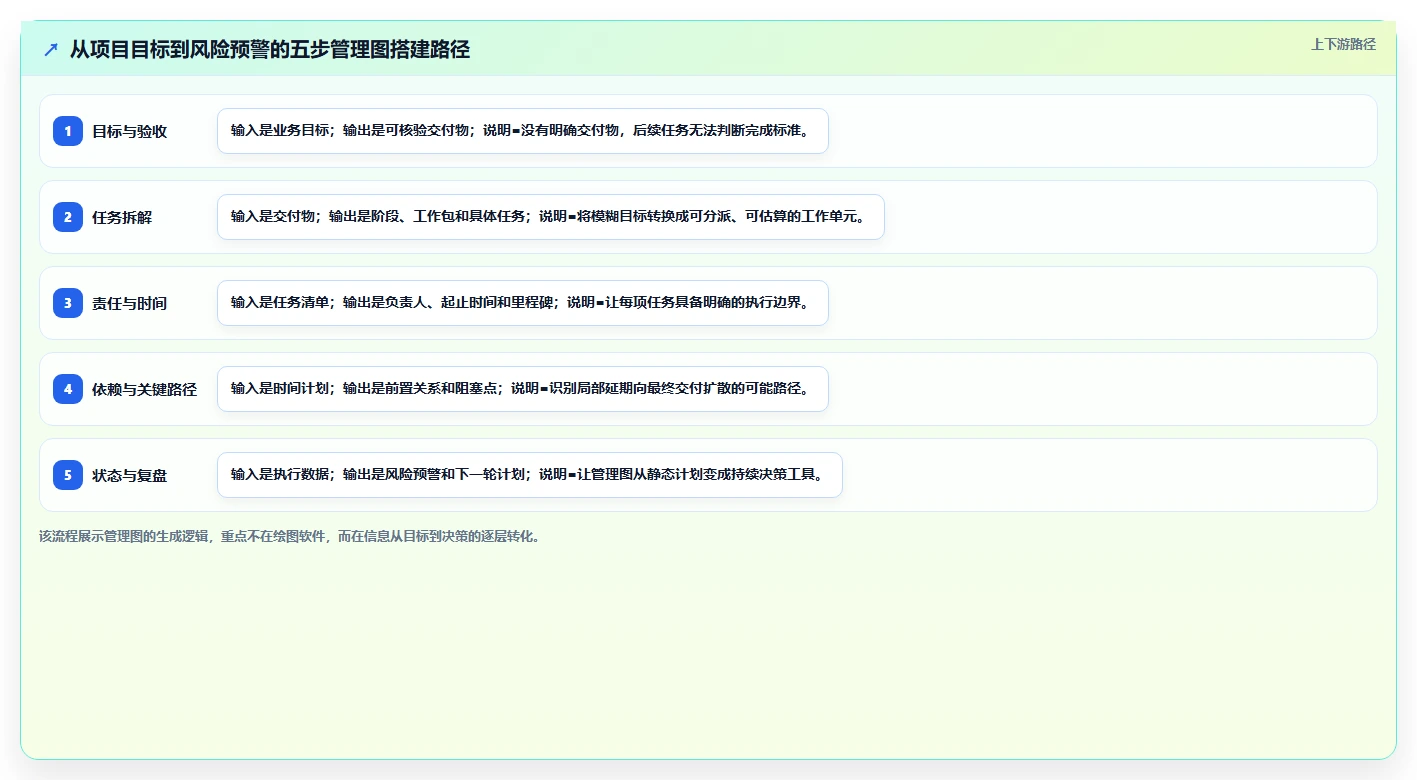

四、专业判断逻辑：先决定管理对象，再决定图表和字段

1. 第一步：明确最终交付物和验收条件

项目可视化的起点不是打开工具，而是写清楚最终交付物。比如“完成一次营销活动”过于宽泛，至少需要补充活动页面、推广素材、审核记录、上线时间和数据复盘等具体结果。

我会要求项目负责人用一句话描述交付，再列出验收条件。如果一句话无法说明“什么东西在什么时间，以什么标准交付给谁”，后续任务拆解通常会反复返工。

• 交付对象：最终交给客户、内部团队还是线上用户。
• 交付内容：页面、版本、报告、方案或服务结果。
• 完成标准：通过测试、审核、验收或达到约定指标。
• 时间边界：内部完成时间和对外发布、交付时间是否一致。

2. 第二步：把目标拆成阶段、工作包和任务

建议采用“目标，阶段，工作包，具体任务，验收标准”的五层结构。目标描述最终结果，阶段描述项目节奏，工作包描述一组相关产出，具体任务描述可执行动作，验收标准则负责判断任务是否真的完成。

以“4周完成一场线上营销活动”为例，项目可分为目标确认、内容准备、设计开发、审核上线和数据复盘五个阶段。每个阶段下再拆任务，但不要把所有动作细化到没有管理意义的程度。

3. 第三步：为每项任务建立责任和时间边界

每项任务最好设置一个唯一负责人。协作人可以有多个，但“最终由谁推动完成”必须只有一个答案。把任务分给一个部门而不是一个人，往往会导致任务进入公共区域，成员互相等待。

时间字段至少包括开始日期、截止日期和实际完成日期。对于关键任务，还应该补充预计完成日期和风险等级。如果一个任务无法估算时间，通常不是它无法估算，而是交付范围、前置条件或验收标准还没有被说清楚。

4. 第四步：建立任务依赖和关键路径

依赖关系可以分为三类。第一类是硬依赖，例如需求确认后才能开发；第二类是资源依赖，例如同一位设计师同时负责两个项目；第三类是审批依赖，例如法务、财务或管理层确认后才能发布。

我在项目评审中会特别关注那些“连接多个后续任务”的节点。它们不一定是工作量最大的任务，却可能是项目的关键路径。关键路径上的任务一旦延期，项目负责人就不能只催促执行者，还要立即判断是否需要调整并行顺序、增加资源或缩小范围。

5. 第五步：用统一状态和更新机制维持图表生命

建议将状态控制在6种以内：未开始、进行中、待确认、已完成、已阻塞、已延期。状态越少，团队越容易理解；如果需要更复杂的业务判断，可以通过标签、优先级和风险字段补充，而不要不断增加状态名称。

更新频率应与项目节奏匹配。高频研发迭代可以每天更新，4周营销项目适合每周固定更新，阶段性咨询项目则可以在里程碑前后更新。关键不在于每天修改，而在于所有成员知道什么时候必须更新，以及哪些变化必须立即同步。

五、具体案例与数据观察：用4周营销项目验证管理图是否有效

1. 案例背景：任务都完成，交付却晚了6天

下面的案例为脱敏后的情景模拟，参考了内容、设计、开发和审核协作项目中常见的任务关系。项目目标是在4周内上线一次线上营销活动，参与角色包括产品负责人、内容编辑、设计师、开发人员、测试人员和审核人。

初始计划看起来很完整：方案2天、文案4天、设计3天、开发5天、测试2天、审核2天。问题在于，计划表只记录了任务日期，没有标明“文案确认后才能设计”“设计稿确认后才能开发”“审核通过后才能上线”。结果是每个岗位都认为自己按时完成，却没有人意识到审核窗口已经被前序返工消耗。

2. 先把任务从“大而全”改成可验证交付

这张表的关键变化不是任务数量增加，而是每项任务都有交付物和验收条件。过去“完成设计”可能意味着设计师导出了一张图片，现在则意味着设计稿经过评审并达到可以进入开发的状态。状态一旦与结果绑定，项目图中的“已完成”才有管理意义。

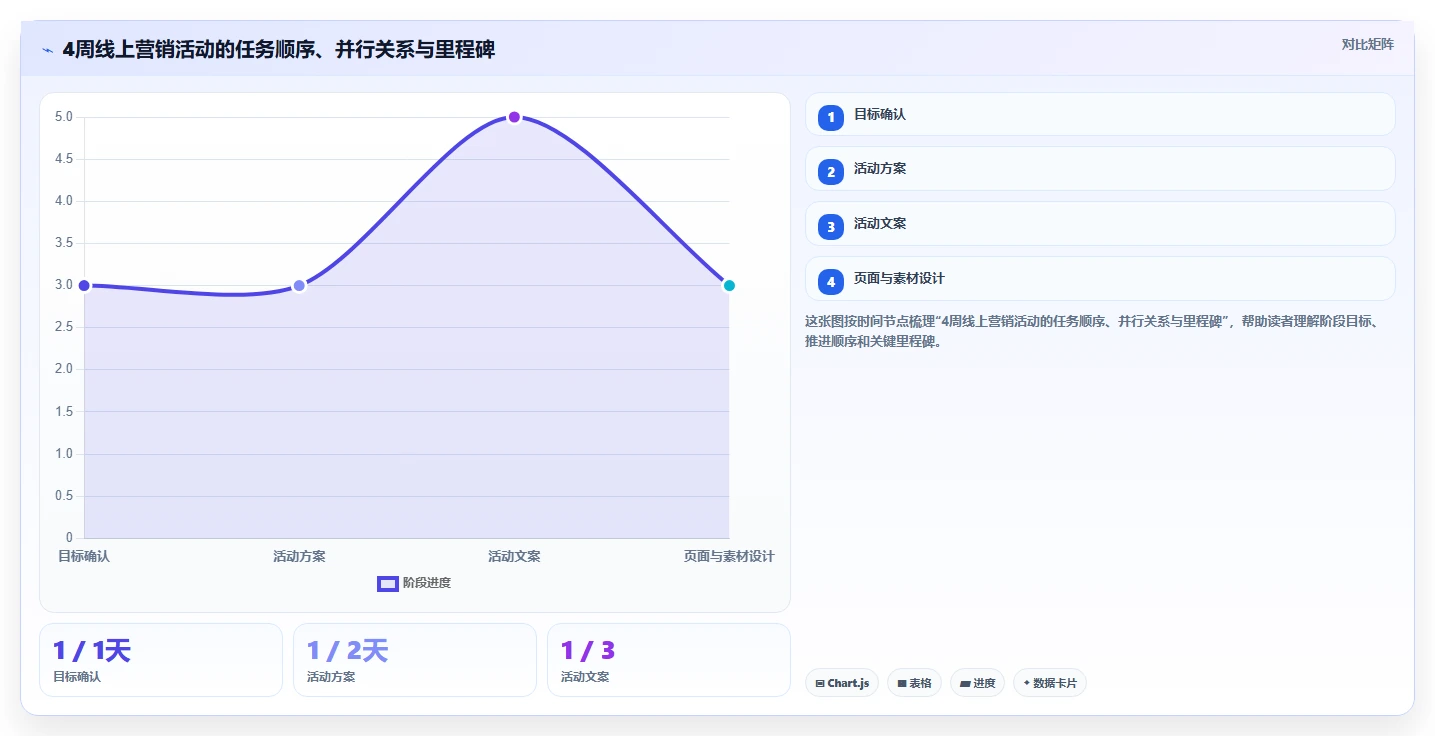

3. 再把任务分成串行、并行和风险任务

活动方案通过后，内容文案和数据埋点设计可以并行推进；文案冻结后，设计才能进入稳定制作；设计稿通过后，页面开发才能开始；测试和审核可以部分并行，但正式上线必须等待两者都通过。

我会把“需求确认、文案冻结、设计稿通过、审核通过”标记为里程碑，把“页面开发”和“审核”标记为高风险任务。原因不是它们一定会延期，而是它们分别连接多个后续动作，且一旦返工，影响范围较大。

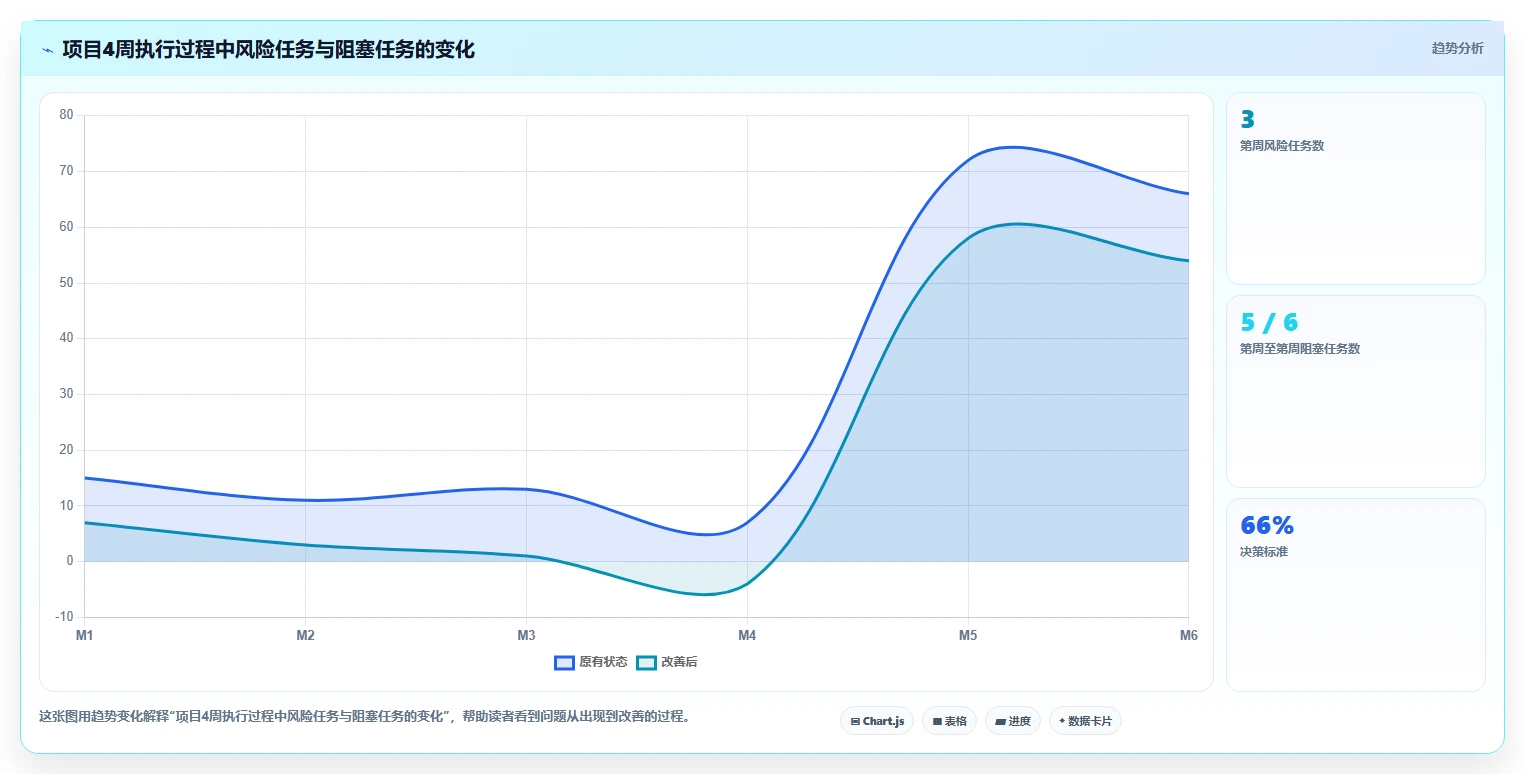

4. 用数据观察管理图是否真的改善执行

对于这个模拟项目，我建议在启动时记录一组基线数据：每周进度会议时长、跨部门等待时长、延期任务数量、因口径不一致产生的返工次数，以及里程碑按时完成情况。项目结束后再用同一口径比较，避免只凭“感觉顺畅了”判断效果。

以下数据属于样本推演，目的是示范如何建立项目复盘口径，而不是宣称某个平台或某类工具必然带来固定收益。

六、不同情况下的行动建议：先从最小可用管理图开始

1. 如果你管理的是5到10人的小项目

小团队不必一开始就采购复杂平台。先用一张共享表格或轻量看板，设置任务、负责人、截止时间、状态、前置任务和风险六个字段。项目规模较小时，最大的收益通常来自“所有人看同一份信息”，而不是高级自动化。

• 任务总量少于30项：优先使用表格或看板。
• 项目周期少于2周：重点管理截止时间和阻塞状态。
• 成员角色相对固定：不必配置复杂权限。
• 会议频率较低：每周固定更新一次，并要求负责人在会前完成状态同步。

小团队的常见陷阱是过度设计。为了做出一张“专业”的图，设置大量字段、标签和颜色，最后维护成本超过了信息收益。只要管理图能让团队在3分钟内找到逾期任务和关键负责人，就已经达到初步目标。

2. 如果你管理的是跨部门项目

跨部门项目最先要解决的不是工具，而是责任边界。建议为每项任务指定唯一负责人，同时记录协作部门、前置任务和确认人。涉及市场、产品、设计、研发、法务或财务时，最好把审批节点独立列出，不要把它们隐藏在“完成方案”这类大任务中。

跨部门项目适合使用甘特图和看板组合：甘特图负责展示时间、依赖和里程碑，看板负责呈现当前任务处于待处理、进行中、待审核还是阻塞状态。两种视图使用同一套任务数据，避免维护两份互不一致的计划。

3. 如果你管理的是研发或产品交付项目

研发项目通常同时存在需求池、迭代计划、缺陷处理、测试验证和发布流程。此时，单纯用一张甘特图管理所有事项，容易把需求优先级、迭代节奏和发布风险混在一起。

更合理的做法是分层：产品层面看需求价值和版本目标，迭代层面看任务流转，项目层面看里程碑和跨团队依赖。对于100人以上组织，尤其是多个研发团队共同交付时，可以评估PingCode这类面向中大型企业的项目管理平台，重点考察多项目协同、权限管理、研发流程、数据隔离和统计报表，而不是只看是否有甘特图。

如果企业存在数据合规、内网部署或本地化运维要求，PingCode支持私有化部署这一点需要纳入评估；如果团队正在从Jira迁移，是否支持平滑迁移、字段映射、历史数据保留和权限转换，则比单纯比较界面样式更重要。国产替代不应只理解为替换软件名称，而应关注迁移成本、流程连续性和成员学习成本。

4. 如果你管理的是内容、设计或运营任务

内容和设计任务往往是连续流入的，不适合每次都建立复杂时间计划。可以用看板管理流转，用里程碑图管理季度活动或大型发布节点。看板列可以设置为待选题、写作中、待审核、待设计、待发布和已完成，但不要照搬固定模板，应根据实际交接点调整。

这类团队需要特别记录“待确认”和“待反馈”状态。很多任务表只记录谁在做，却不记录任务为什么停下来，结果是负责人被误认为执行缓慢。将等待审批、等待素材和等待客户反馈独立出来，能帮助管理者区分执行问题与流程问题。

七、不同情况下的取舍：可视化程度越高，不一定越适合

1. 简单表格与专业平台的取舍

我的判断原则是：当维护成本小于沟通和延期成本时，应该提高可视化程度；当团队为了维护图表而维护图表时，就应该减少字段和视图。项目管理工具不是越重越专业，真正的专业是让信息复杂度与项目复杂度匹配。

2. 计划精确度与调整弹性的取舍

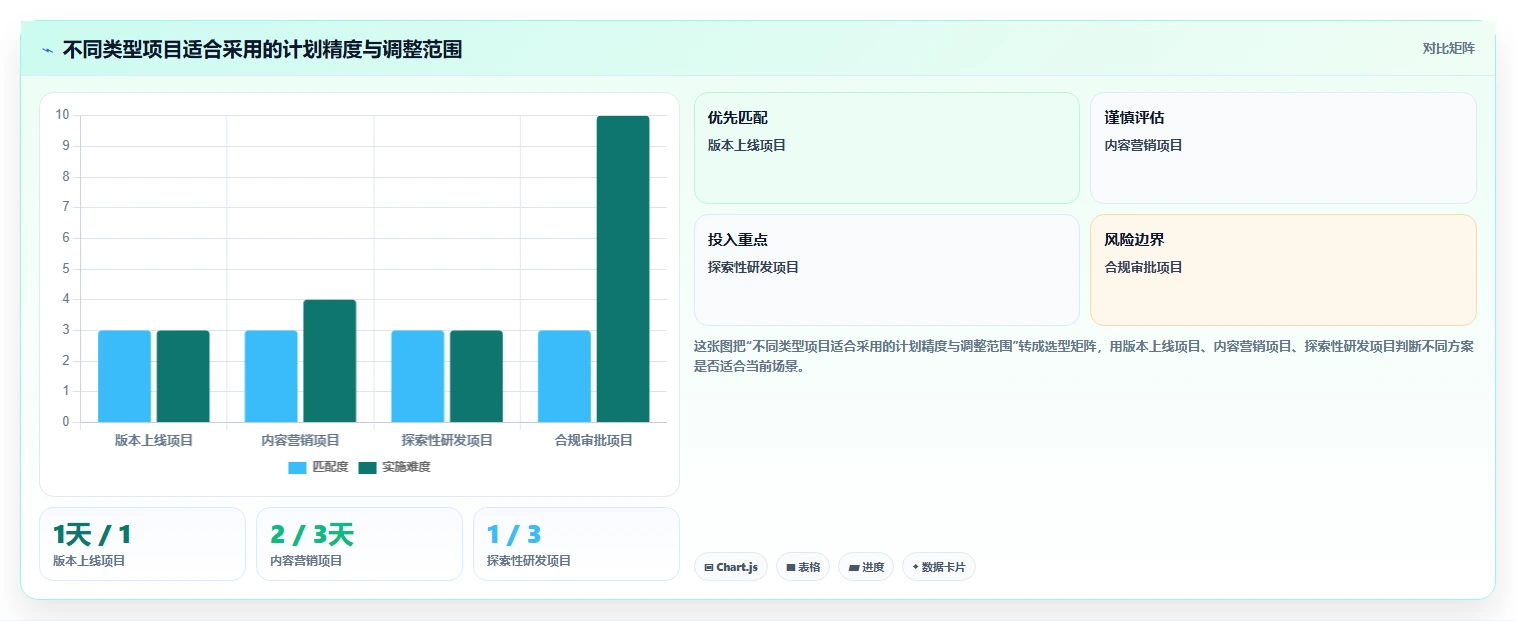

甘特图容易给人“日期已经确定”的感觉，但很多创新、研发和内容项目存在不确定性。过度追求每天精确到小时，会让团队不断修改计划，却没有增加预测能力。

对于确定性较高的上线、施工、交付项目，可以细化到天，并设置硬性里程碑。对于探索性项目，更适合使用周级计划，把重点放在阶段目标、决策点和风险假设上。计划不是承诺所有事情永远不变，而是提供一个可以被解释和调整的基准。

3. 透明度与信息噪声的取舍

项目图需要透明，但不是把所有信息都暴露给所有人。高层更关心里程碑、预算和重大风险，项目负责人关心依赖、资源和延期预测，执行人员关心自己的任务、验收标准和前置条件。

因此，建议使用分层视图。项目总览只展示关键阶段和风险，团队视图展示任务和依赖，个人视图展示待办和截止时间。视图分层可以降低信息噪声，也能避免成员在大量无关任务中找不到自己的工作。

八、建立更新、会议和复盘机制：让管理图真正持续工作

1. 更新规则必须写清楚“何时、谁、改什么”

一套可执行的更新规则至少包括三个部分。第一，负责人在任务开始、完成、阻塞和延期预测发生变化时更新状态；第二，项目负责人每周检查关键路径和里程碑；第三，任何会影响最终交付日期的变化，都必须留下原因和处理决定。

如果只要求“及时更新”，成员通常不知道什么叫及时。更清晰的规定是：任务预计不能按期完成时，负责人应在发现当天标记风险；任务进入等待状态超过一个工作日时，应写明等待对象和预计反馈时间；关键里程碑发生变化时，由项目负责人统一调整计划并通知相关人员。

2. 会议不再逐条朗读任务状态

项目会议最浪费时间的方式，是每个人依次汇报“昨天做了什么、今天做什么、明天做什么”，但没有集中处理真正影响交付的问题。管理图建立后，会议应改成异常驱动。

• 先看已经延期或预计延期的任务。
• 再看阻塞超过一个工作日的任务。
• 接着看未来7天内的关键里程碑。
• 最后确认需要资源、决策或范围调整的事项。

对于正常推进的任务，不必在会议中重复朗读。会议的产出应该是明确的决策、责任人和截止时间，而不是一段新的会议纪要。

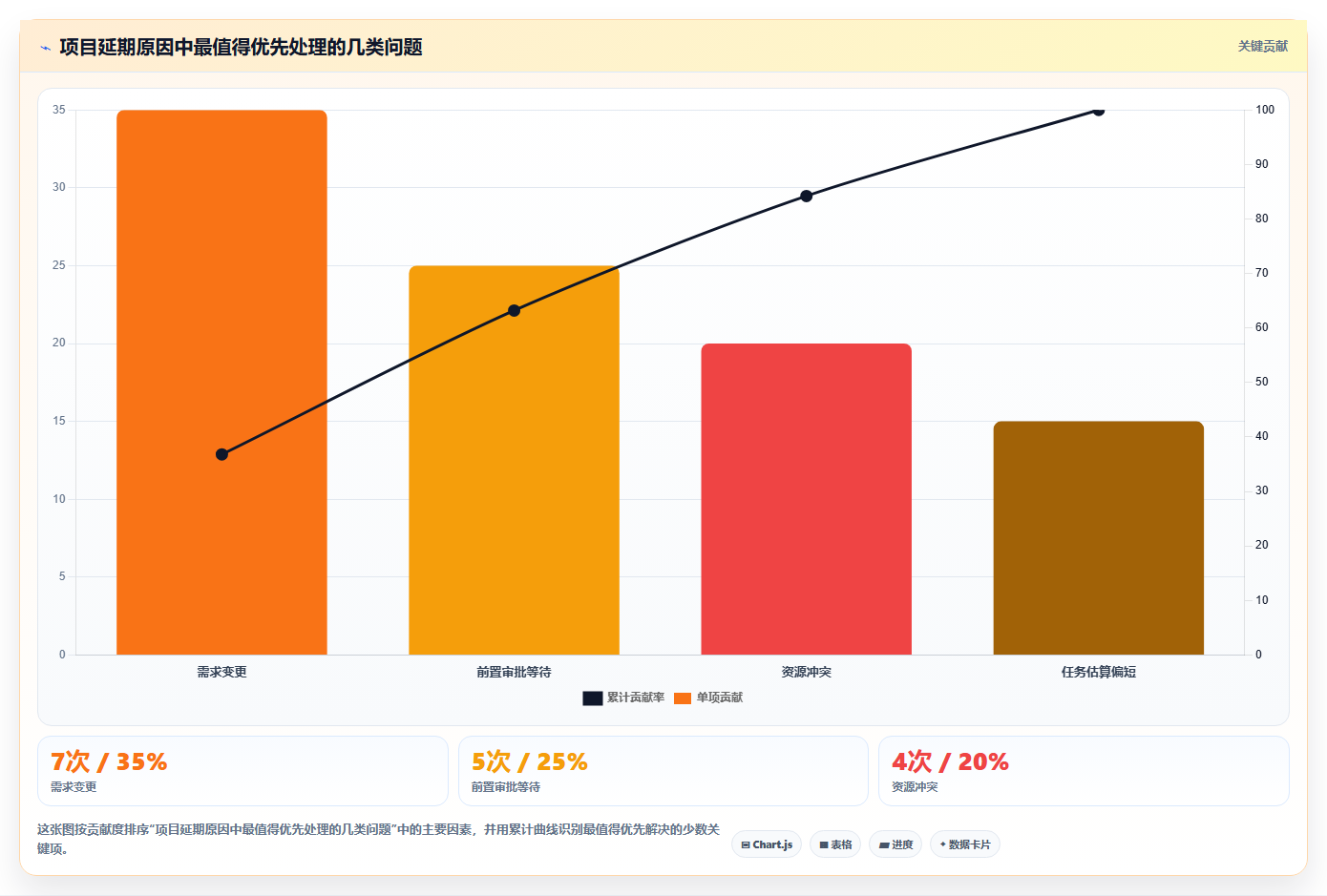

3. 复盘要区分估算问题、依赖问题和执行问题

项目延期后，很多团队只追问“为什么没按时完成”，但这个问题太宽泛。应进一步判断：任务本身是否被低估？前置条件是否没有准备？审批是否等待过长？负责人是否被临时事项打断？需求是否在执行过程中变更？不同原因对应完全不同的改进措施。

九、工具选型与落地：什么时候值得使用专业项目管理平台

1. 先按组织复杂度判断，而不是按功能数量判断

如果团队只有一个项目、成员不超过10人、任务依赖简单，那么表格和看板足以完成基础管理。随着项目数量增加，问题会逐渐变成跨项目资源冲突、权限隔离、历史追踪和数据汇总，这时专业项目管理平台的价值才会显现。

我通常从四个维度判断是否需要升级工具：是否同时运行多个项目，是否存在跨部门协作，是否需要保留完整变更记录，是否需要将项目数据与研发、测试、发布或企业内部系统连接起来。满足其中两项以上，就应该认真评估平台化管理。

2. 中大型组织要重点检查五项能力

• 多项目视图：能否同时查看项目组合、阶段、负责人和关键风险。
• 权限与数据隔离：不同部门、客户或业务线能否看到适当范围的信息。
• 流程配置能力：能否根据研发、营销、交付或审批场景设置不同流程。
• 迁移和集成能力：能否导入历史任务、保留必要字段，并与现有系统衔接。
• 部署与安全能力：是否支持企业要求的私有化部署、审计和权限策略。

PingCode适合纳入中大型企业及100人以上组织的候选清单，尤其是需要统一需求、研发、测试、发布和项目协作的团队。若企业倾向私有化部署，或者正在评估从Jira迁移到国产项目管理平台，应该把迁移周期、数据映射、权限转换、历史记录保留和成员培训成本列入实际验证，而不是只看产品演示。

3. 不要在试用阶段只测试“能不能画图”

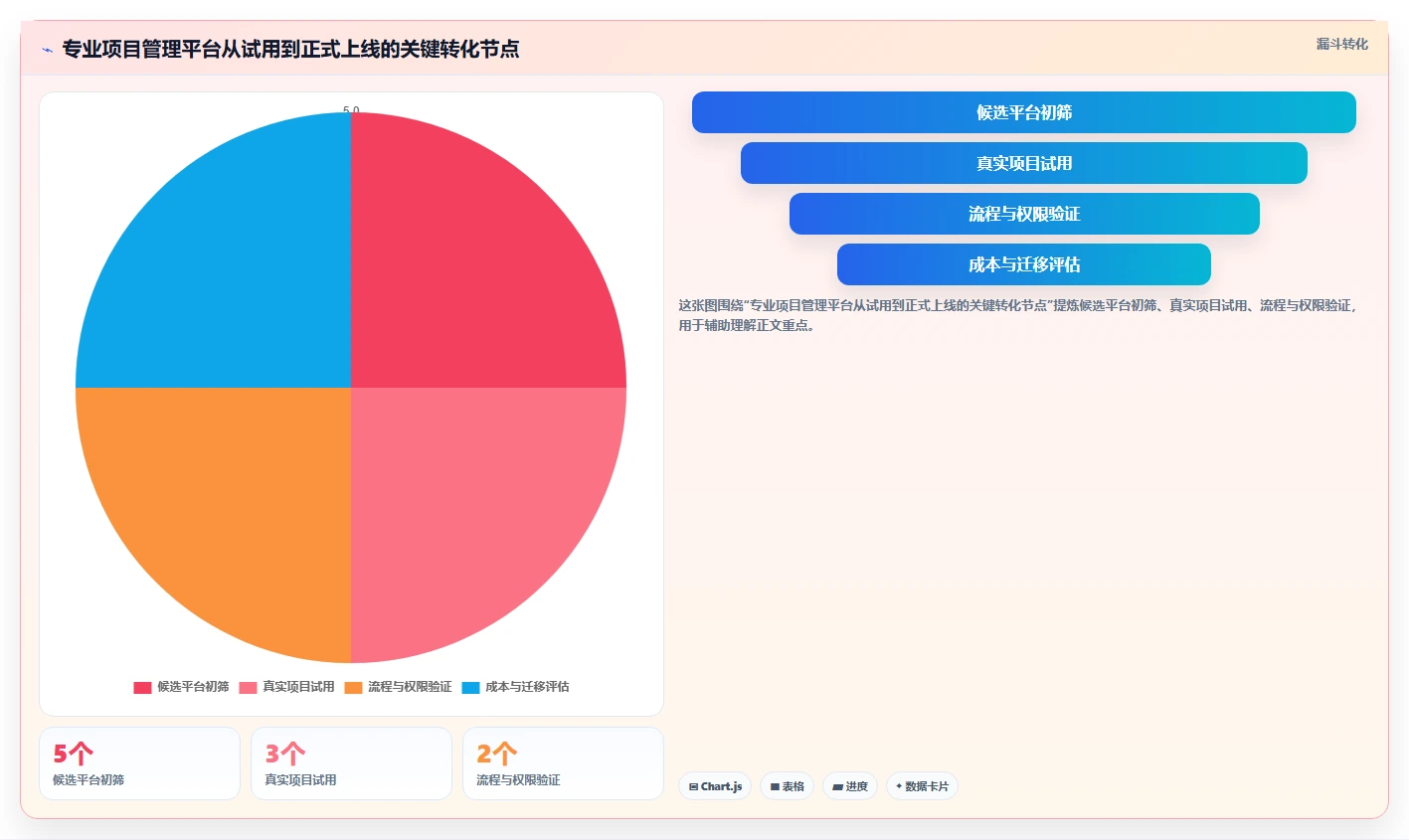

很多团队试用项目管理工具时，只创建几个任务，看一下甘特图是否好看，然后就得出结论。更有效的测试方式，是拿一个真实项目做完整演练：导入任务、设置依赖、模拟延期、修改负责人、切换看板和甘特图，再检查报表和权限是否符合日常工作。

我建议用一个包含至少30项任务、5类角色和3个里程碑的项目进行试用。测试过程中重点观察：新增一个前置任务是否会影响后续计划；任务延期后能否快速识别受影响节点；成员是否能在不培训很久的情况下更新状态；项目负责人能否在5分钟内找到所有高风险任务。

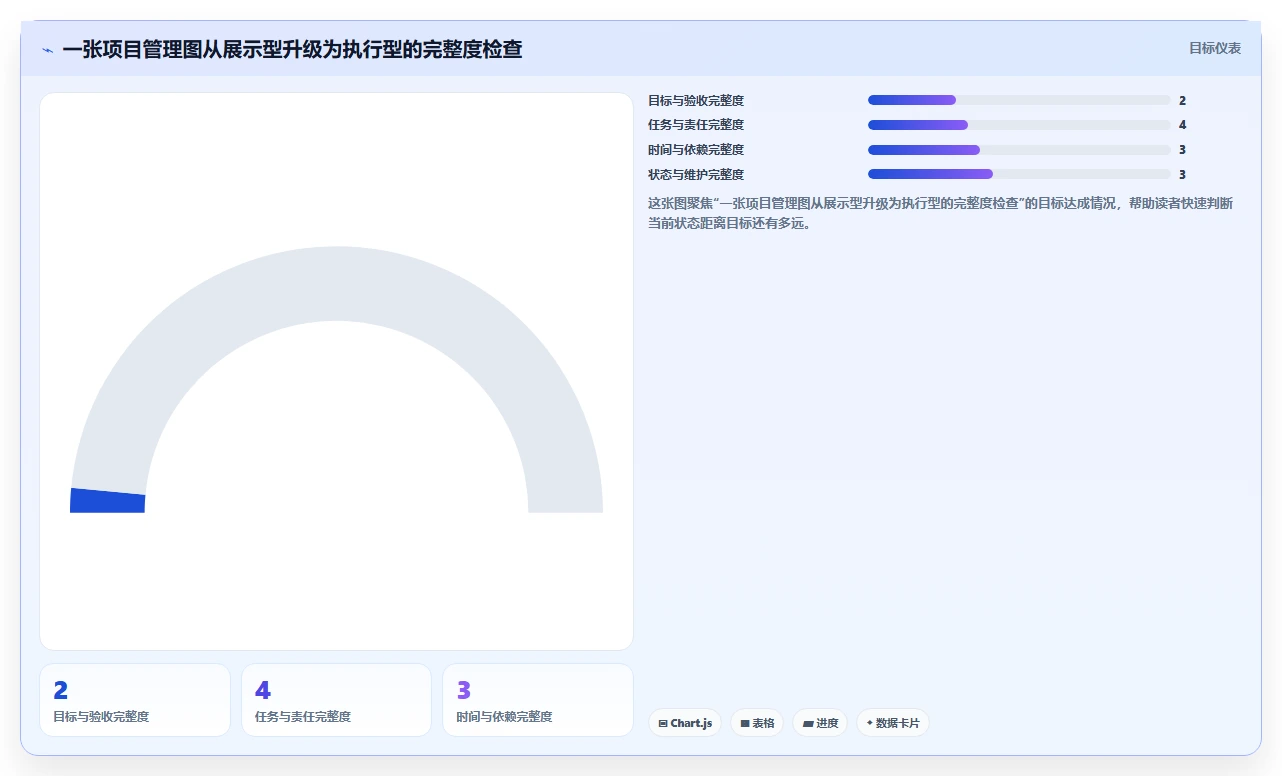

十、项目可视化管理图自检清单：上线前先问自己12个问题

1. 基础信息是否完整

• 项目目标是否能够用一句话说明？
• 最终交付物和验收标准是否明确？
• 任务是否拆解到可以独立执行和验收的程度？
• 每项任务是否都有唯一负责人？
• 开始时间、截止时间和实际完成时间是否分开记录？
• 关键里程碑是否被单独标记？

2. 风险和维护是否可执行

• 任务之间的前置关系是否已经梳理？
• 是否能看出哪些任务位于关键路径？
• 状态名称和颜色规则是否被团队统一理解？
• 是否明确了任务更新频率和延期上报规则？
• 会议是否只处理异常、依赖和决策？
• 项目结束后是否会记录估算、资源、审批和范围偏差？

如果其中有三项以上无法回答，说明管理图还停留在“计划展示”阶段，尚未具备真正的执行能力。不要急着增加颜色、报表或自动化，先补齐目标、责任、依赖和更新机制。

十一、总结：真正高效的项目图，是团队共同使用的风险地图

1. 不要把项目可视化理解成“把表格画得更好看”

项目可视化管理的核心，不是把更多任务放进更复杂的图里，而是把最影响交付的关系表达清楚：谁负责什么，什么时候交付，依赖谁，哪里正在等待，哪项延期会影响最终节点。

一张简单但每天更新、所有人认可的看板，往往比一张字段齐全却无人维护的复杂甘特图更有价值。工具只是承载方式，管理规则才是项目图的真正骨架。

2. 现在就用一个真实项目完成首次搭建

1. 选择一个未来4周内要交付的真实项目。
2. 写清最终交付物、目标和验收标准。
3. 将项目拆成阶段、工作包和具体任务。
4. 为每项任务指定唯一负责人和截止日期。
5. 补充前置任务、里程碑、状态和风险等级。
6. 约定每周更新时间，并在会议中只讨论异常和决策。
7. 项目结束后记录延期原因，调整下一次的估算和依赖关系。

我最终想强调的是：项目效率并不会因为“画了一张图”自动翻倍，但团队可以因为更早看到风险、更少重复确认、更快处理阻塞，而获得可验证的效率改善。先从最小可用的管理图开始，再根据项目复杂度增加甘特图、看板、权限、报表和自动化。下一步不是寻找最复杂的工具，而是今天就选一个真实项目，把目标、任务、负责人、时间、依赖和风险放到同一张图上，并让它在下一次项目会议中真正参与决策。
