掌握项目流程图制作技巧：5步轻松打造高效可视化项目计划

项目流程图制作最容易犯的错误，是把“任务清单”换成一组方框和箭头。这样的图看起来完整，项目一推进却仍然会出现需求反复、责任人不清、审批卡住和异常无人接手。真正有用的项目流程图，应该让团队在十几秒内回答四个问题：现在处于哪个阶段、下一步做什么、由谁负责、如果不通过应该回到哪里。下面我会用一套五步方法，把项目目标、任务、交付物、依赖关系和异常分支组织成一张可以执行、更新和复盘的可视化项目计划。

一、先讲核心结论：项目流程图不是美化版任务清单

1. 一张可执行的流程图，至少要同时表达五类信息

我在梳理网站改版、产品上线和跨部门交付项目时，通常不会先打开绘图工具，而是先检查项目资料里有没有五类信息：项目边界、阶段任务、责任角色、交付物、判断分支。少任何一类，流程图就可能只是“看上去有条理”，而不是团队可以据此行动的工作地图。

• 项目边界：明确从什么事情开始，到什么结果结束。
• 阶段任务：把项目拆成可以执行和验收的动作。
• 责任角色：说明谁对节点结果负责，而不只是列出参与部门。
• 交付物：标出每个阶段必须留下的文档、版本、报告或确认结果。
• 判断分支：写清通过、不通过、超时、阻塞等不同结果接下来怎么处理。

例如，“完成测试”不是一个足够好的节点。它没有说明谁完成测试，也没有说明测试产出什么，更没有说明发现阻塞问题后是否退回开发。改成“测试负责人完成验收测试并输出测试报告”，再接上“是否存在高优先级缺陷”，流程才开始具备项目管理价值。

2. 五步方法应该围绕项目逻辑，而不是绘图动作

通用教程往往把流程分成选择图形、输入文字、调整颜色、导出文件等绘图动作。这些动作当然需要，但它们并不能解决项目逻辑混乱的问题。我更建议按下面五步推进：

1. 明确项目边界和使用目标：先确定这张图给谁看、解决什么问题。
2. 拆解阶段、任务和交付物：把模糊工作转化为有结果的动作。
3. 补齐负责人、依赖和判断节点：把真实的协作和异常路径画出来。
4. 统一图形、方向和视觉规则：让读者快速识别信息，而不是被装饰干扰。
5. 用案例验证可执行性并持续维护：让流程图进入会议、执行和复盘，而不是导出后存档。

我的判断标准很简单：如果执行者看完流程图，仍然需要额外询问“这一步谁做、做到什么程度、失败后怎么办”，这张图就还没有完成。

二、先判断背景：什么时候应该使用项目流程图

1. 流程图、甘特图、看板和思维导图解决的不是同一个问题

项目团队经常把所有信息都塞进一张图，结果既看不清流程，也看不清进度。我的经验是，先判断你要回答的问题，再决定图表形式。流程图回答“事情如何流转”，甘特图回答“什么时候完成”，看板回答“当前做到哪一步”，思维导图回答“内容如何展开”。它们可以配合使用，但不能相互替代。

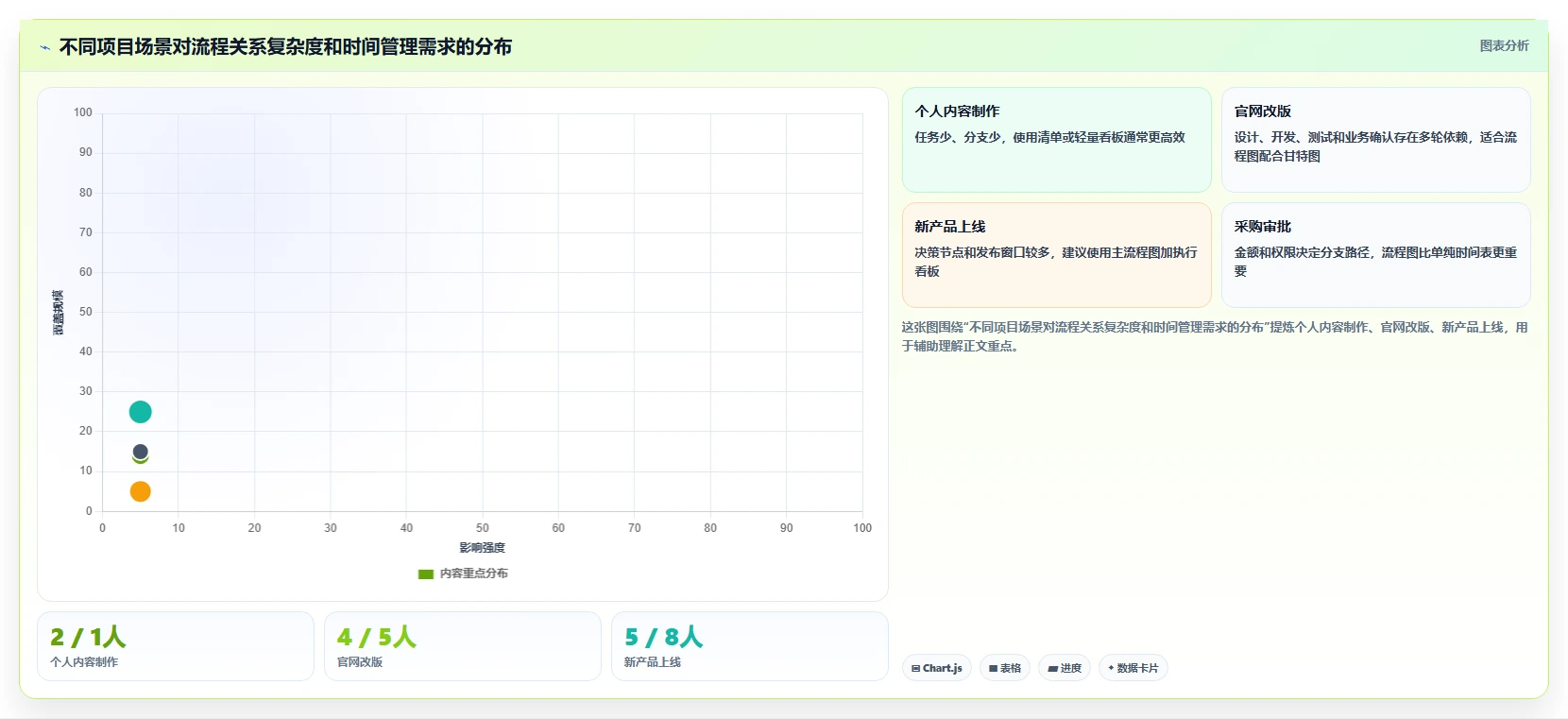

2. 适合使用项目流程图的六类场景

如果项目涉及多个部门、多个审批节点或反复交付，流程图通常很有价值。典型场景包括新产品上线、企业官网改版、市场活动执行、客户交付、采购审批和施工项目。它们的共同点是：任务之间存在明显依赖，某个节点的结果会改变下一步路径。

• 产品上线：需求确认、设计、开发、测试、发布之间有严格前置关系。
• 网站改版：内容、设计、开发、数据验证往往需要多轮回退。
• 市场活动：预算、物料、渠道、审批和现场执行彼此牵制。
• 客户交付：需求澄清、方案确认、交付、验收和回款可能形成多条路径。
• 采购审批：金额、供应商资质和审批权限会决定后续流程。
• 施工项目：现场条件、材料到场和安全验收会产生大量判断节点。

反过来，如果你只是想列出十几项待办事项，或者项目只有一个人、没有判断和协作关系，就不必为了“看起来专业”强行绘制复杂流程图。一张简单任务表可能更快、更容易维护。

三、第一步：明确项目边界和这张图的使用对象

1. 先写定位卡，再打开绘图画布

流程图制作失败，很多时候不是画图能力不足，而是开始得太早。项目负责人一打开画布，就会把会议纪要、任务名称、参与人、备注和时间全部复制进去，最后形成一张无法阅读的“信息墙”。我建议先用一张定位卡限定范围。

“排除内容”是最容易被忽略的一项。流程图不是项目资料的仓库，主图只保留会影响流程路径的内容。页面文案的具体修改可以放在任务记录里，代码提交明细可以放在研发系统里，主图只需要保留“内容确认完成”这个会影响下一阶段的结果。

2. 同一个项目，至少准备汇报版和执行版两种视图

管理层关心项目是否按阶段推进、哪些里程碑存在风险；执行人员关心今天做什么、输入在哪里、验收标准是什么。若用一张图同时满足两类人，通常会出现两种极端：要么太简略，无法执行；要么细节过多，无法汇报。

• 汇报版：保留阶段、里程碑、关键决策、当前进度和主要风险。
• 执行版：补充具体任务、责任人、输入、输出、截止时间和阻塞条件。
• 复盘版：增加实际耗时、返工次数、延期原因和流程改进建议。

这三种视图不必维护成三套完全独立的文件。更好的方式是保留一份完整源图，再通过泳道、过滤器、子流程或不同页面生成不同展示版本。这样既避免重复维护，也能确保汇报内容和执行内容来自同一套事实。

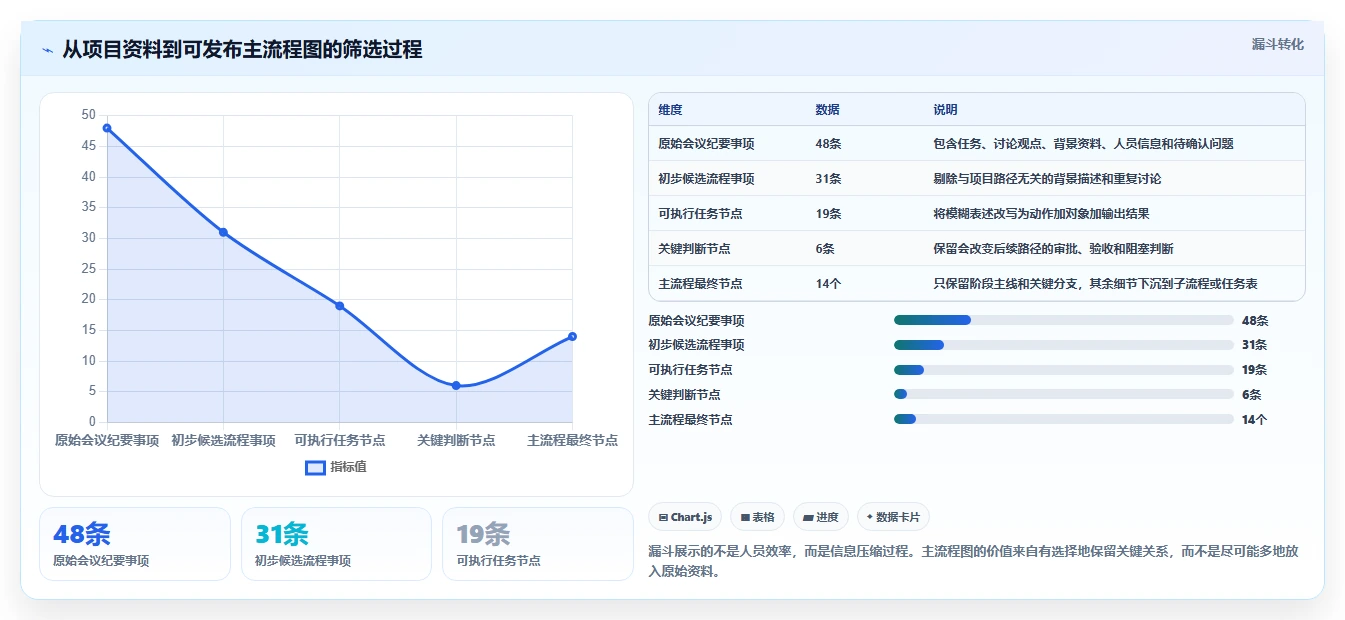

3. 用“能否影响下一步”判断信息是否放入主图

我通常会对每一条候选信息问一个问题：如果删除它，团队是否会走错路径、漏掉责任或无法判断是否继续？如果答案是否定的，这条信息大概率不应该出现在主流程图中。

例如“设计师小王负责首页”属于执行细节，可以放在任务表；“设计负责人确认全站视觉规范”则可能是流程节点，因为它决定开发是否可以启动。这个判断方法比单纯规定“每个节点只能写几行字”更实用。

四、第二步：把阶段、任务和交付物拆成可验收结构

1. 先拆阶段，再拆任务，最后定义交付物

我不建议从“画一个开始节点”直接往后连。更稳妥的方式是先在表格里完成三级拆解。第一层是阶段，第二层是任务，第三层是交付物。阶段用于控制整体阅读，任务用于执行，交付物用于验收。

• 阶段层：启动、规划、执行、验收、上线、复盘。
• 任务层：需求收集、原型设计、开发联调、测试验证。
• 交付物层：需求确认单、原型文件、设计稿、测试报告、上线确认单。

如果只拆到任务层，项目成员很容易把“做过”误认为“完成”。例如“完成设计”可能只是设计师提交了初稿，也可能是业务已经确认终稿。只有把交付物写出来，团队才能判断节点到底有没有结束。

2. 用“动作+对象+结果”命名节点

节点命名决定了流程图是否可执行。最差的写法是名词堆叠，例如“需求、设计、开发、测试、上线”。这种写法看似简洁，实际缺少动作、对象和完成标准。

我更常用的格式是“动作+对象+结果”，例如“产品负责人完成需求评审，输出需求确认单”“设计负责人完成首页视觉设计，提交终稿”“测试负责人完成回归测试，形成验收报告”。节点不一定要写得很长，但必须让读者知道做什么以及留下什么。

3. 交付物必须能够被另一个角色接收

交付物不是“我做过什么”的证明，而是下一个角色可以使用什么。需求阶段的输出应该让设计人员能够开始工作；设计阶段的输出应该让开发人员能够实现；测试阶段的输出应该让项目负责人能够判断是否发布。

因此，在检查交付物时，我会做一次“交接测试”：把当前节点的输出单独交给下一个角色，问对方能不能据此继续。如果对方仍然需要重新开会补充大量背景，说明交付物定义不完整，流程图也没有真正解决协作问题。

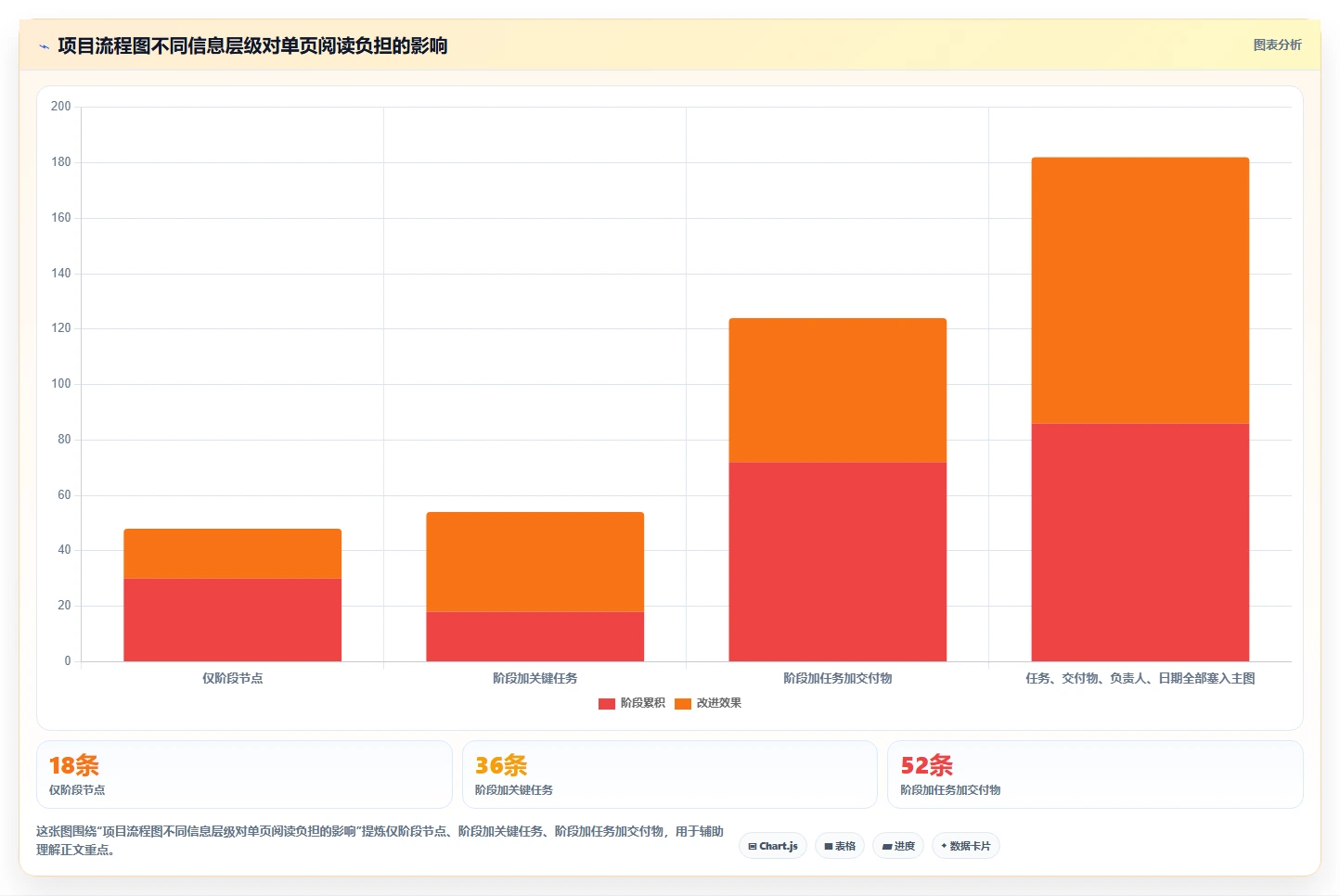

4. 不要把时间、责任和详细说明全部塞进节点

项目流程图的主任务是表达路径，截止日期、工时、优先级和详细备注可以放到关联任务表中。把所有字段都写入方框，会让节点变得像一张小型数据库表，连线关系反而不明显。

比较实用的组合是“一张主流程图+一张任务明细表”。主图展示阶段、判断和交付物，任务表记录负责人、计划开始时间、截止时间、优先级、状态、风险和关联链接。两者通过节点编号或任务链接关联，既保证可读性，也保留执行细节。

五、第三步：补齐负责人、依赖关系和判断节点

1. 负责人不是参与者名单，而是最终结果的拥有者

“产品、设计、开发、测试都参与”并不能说明谁负责。项目延期时，参与者可以很多，但如果没有一个明确的结果负责人，所有人都可能认为自己只是协助。流程图里应尽量为每个关键节点指定一个主责角色，再用协作角色和审批角色补充关系。

例如，在“需求评审”节点中，产品负责人可以是主责，业务代表是协作方，部门负责人是审批方。这样安排比在节点旁边堆出五个部门名称更清楚，也更接近实际工作中的责任结构。

2. 依赖关系要写成“开始条件”，不要只画一条箭头

箭头只能表达先后，不能自动表达依赖条件。项目中真正需要关注的是：下一步开始前，上一节点必须满足什么条件。开发不是“设计之后自然开始”，而是“设计稿完成确认、接口规则明确、必要素材到位后开始”。

• 设计开始前：需求清单已经确认，范围没有明显争议。
• 开发开始前：原型和视觉稿完成评审，接口与内容规则已明确。
• 测试开始前：测试环境可用，核心功能已部署，测试数据已准备。
• 上线开始前：阻塞缺陷关闭，回滚方案和发布窗口已经确认。

如果某项任务长期等待，流程图还可以帮助团队区分两类问题：是上游交付物没有完成，还是下游负责人没有及时接收。这个区分非常重要，因为前者需要补齐输入，后者需要解决执行和资源问题。

3. 判断节点必须写清条件、分支和回退动作

“是否通过”是一种过于空泛的判断。流程图应该说明通过的依据，以及不通过后回到哪个节点。比如“测试是否通过”可以改成“是否存在阻塞缺陷？”，通过则进入上线准备，不通过则返回开发修复，再进入回归测试。

提交测试
↓

是否存在阻塞缺陷？

├─ 否 → 进入上线准备 → 上线审批

└─ 是 → 开发修复 → 回归测试 → 再次判断

判断节点至少要包含三个部分：判断对象、通过条件、未通过后的动作。若项目中存在超时或外部依赖，还应增加升级路径，例如“超过两个工作日未确认，升级至项目负责人协调”。这类路径往往比正常路径更能决定项目是否延期。

4. 用泳道表达跨部门接力，用子流程控制复杂度

当一个项目由多个部门接力完成时，泳道比单纯颜色区分更可靠。横向或纵向泳道可以标出产品、设计、开发、测试和业务方，任务节点放在实际负责角色的泳道内，跨泳道箭头则表示交接。

但泳道不是越多越好。如果一张图同时放入十几个部门，阅读者很难找到主线。我一般会把直接参与主流程的角色控制在四到六类，其他角色合并为“支持团队”或下沉到子流程。复杂的采购、合规和技术验证，可以通过编号链接到独立子图。

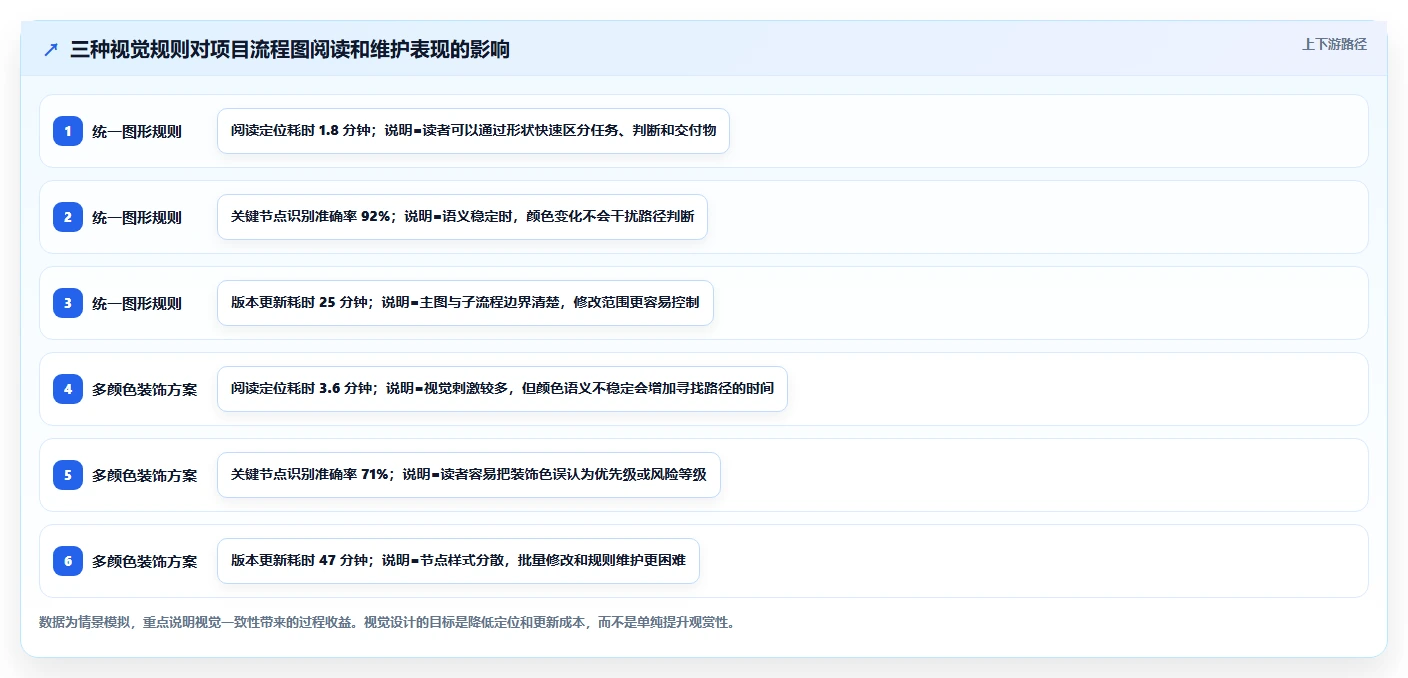

六、第四步：用统一的图形和视觉规则降低理解成本

1. 图形的含义要固定，不要为了美观频繁换形状

项目流程图的视觉元素应该像一套小型语言。团队第一次看到图时，不需要猜测某个颜色或形状是什么意思。下面是一套适合多数项目的基础规则，但如果团队已有规范，应优先遵循内部标准。

• 胶囊形：表示项目起点和终点。
• 圆角矩形：表示普通任务或处理动作。
• 菱形：表示审批、验收或需要改变路径的判断。
• 文档形状：表示报告、确认单、设计稿等交付物。
• 泳道：表示不同责任角色或部门。
• 虚线：表示补充关系、可选路径或外部依赖。

这里的关键不是严格遵守某一种图形规范，而是保持一致。若同一种形状一会儿表示任务，一会儿表示交付物，读者就会失去视觉判断依据。流程图的规范感，首先来自语义稳定，其次才是颜色和装饰。

2. 主流程只能有一个明显阅读方向

我见过很多项目图同时从左到右、从上到下、从右上回到左下，箭头交叉后还依靠颜色辨认路径。这样的图在会议室投屏时尤其容易失效，因为远处的人无法追踪细小连线。

建议主流程统一为从左到右或从上到下。异常分支可以向下展开，回退路径尽量沿着页面边缘返回，避免穿过主线。若回退路径超过三条，通常意味着流程已经需要拆成主图和子图，而不是继续压缩空间。

3. 颜色只承担信息含义，不承担装饰任务

颜色最好控制在三到四种：主流程使用主色，判断节点使用强调色，风险或阻塞使用警示色，补充说明使用低饱和度颜色。不要给每个部门使用一种颜色，也不要把所有节点都做成高亮色。

如果颜色太多，读者首先看到的是“彩色”，而不是“路径”。此外，考虑到打印、投屏和色觉差异，不能只依赖颜色表达状态。可以同时使用形状、文字标签和图例，例如把红色风险节点明确写成“阻塞”“需升级”或“超期”。

4. 节点文字控制在“能读懂但不替代文档”的范围

节点内应保留动作和结果，背景说明、历史讨论和操作步骤放到备注或链接中。一个实用的自测方法是：把流程图缩小到会议投屏常见的阅读距离，观察每个节点是否还能辨认。如果必须放大到很近才能看清，说明信息层级需要重新整理。

我还建议为流程图增加版本号、更新时间、维护人和变更说明。项目流程会随着需求、负责人和排期变化，缺少版本信息的图很容易被误用。尤其在多人协作环境中，“当前生效版本”本身就是重要的项目事实。

七、第五步：用完整案例验证项目流程图是否能执行

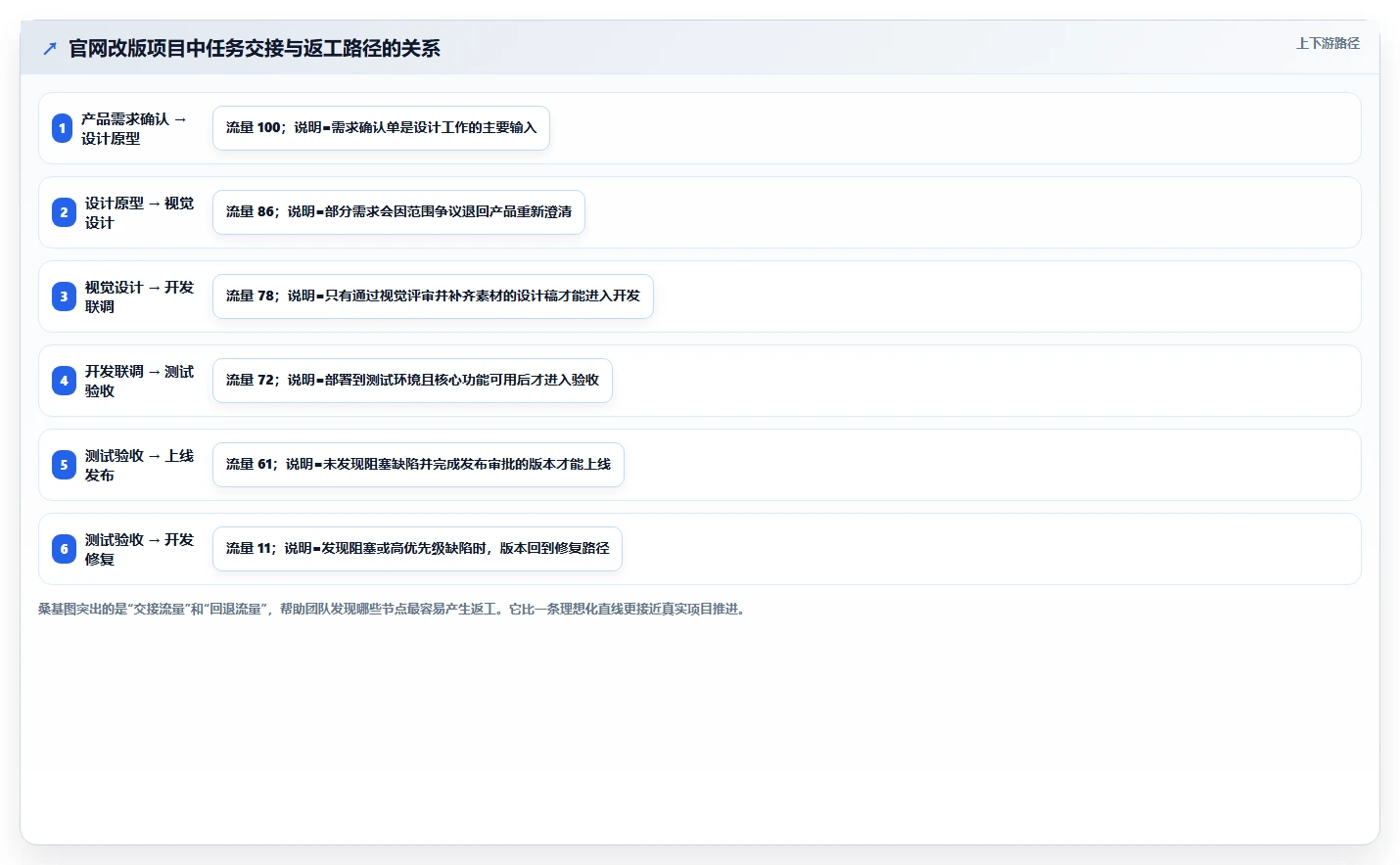

1. 案例背景：企业官网改版为什么适合用流程图

下面用一个企业官网改版项目说明完整做法。假设项目目标是完成网站信息架构、核心页面视觉和前端体验升级，参与角色包括产品、业务、设计、开发、测试和项目负责人。这个场景的难点不是任务多，而是不同角色对“完成”的理解不一致。

业务方认为页面内容确认就算完成，设计团队认为视觉稿交付就算完成，开发团队则需要明确的标注和组件规则，测试团队还需要可用的测试环境与验收标准。如果流程图只写“需求，设计，开发，测试，上线”，它无法解决这些交接差异。

2. 先画主流程，再补充异常流程

主流程可以先保持简洁，只表达阶段和关键判断。下面是一个适合放在文章或项目说明中的文本版结构：

需求收集
↓

需求评审

↓

需求是否通过？

├─ 否 → 补充需求与范围 → 再次评审

└─ 是 → 原型设计

↓

视觉设计

↓

设计稿是否确认？

├─ 否 → 修改设计 → 再次评审

└─ 是 → 开发联调

↓

测试验收

↓

是否存在阻塞缺陷？

├─ 是 → 修复问题 → 回归测试

└─ 否 → 上线审批 → 发布上线 → 项目复盘

这张主图已经回答了项目从哪里开始、经过哪些阶段、哪些地方需要判断以及不通过后回到哪里。但它仍然没有完整表达责任和交付物，因此下一步需要增加一张配套明细表，而不是继续把文字塞进图形内部。

3. 用任务明细表补足责任、输入和输出

4. 用数据观察判断流程图是否真的改善项目协作

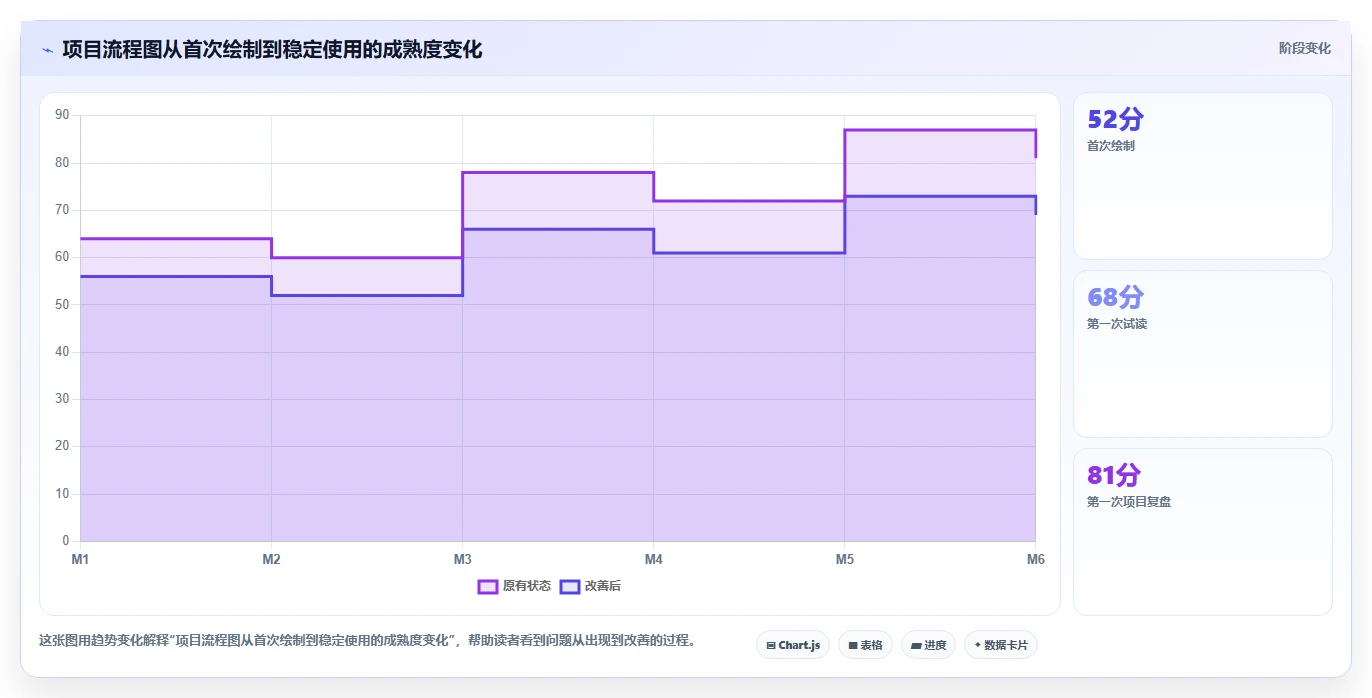

流程图不能凭“看起来清晰”证明有效。我建议至少在项目结束后记录四类数据：关键节点等待时间、因输入不完整产生的返工次数、审批超时次数、缺陷从发现到关闭的平均时长。它们能够帮助团队判断问题到底发生在流程设计、责任交接还是执行资源。

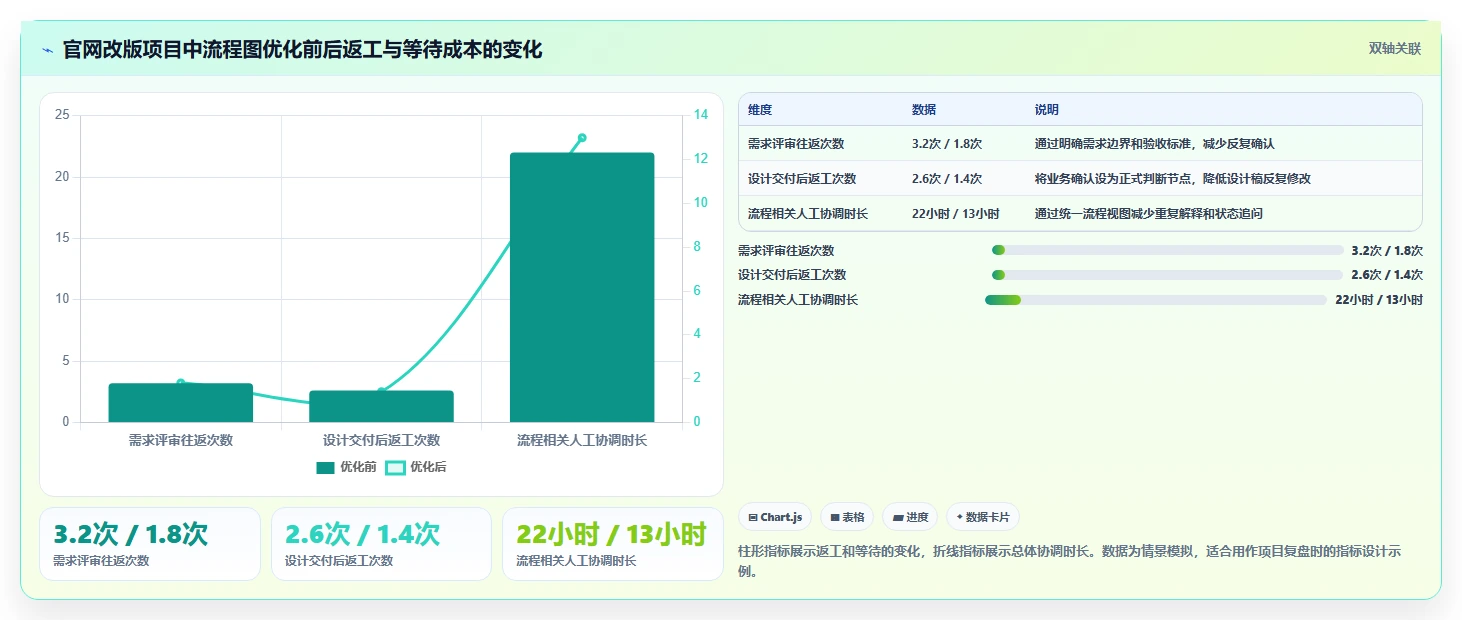

以下是一组用于演示评估方式的情景数据。它不是某个企业的公开统计，也不应被理解为所有官网改版项目的普遍结果。实际使用时，应把“流程图启用前”和“流程图启用后”按同类项目、相近范围和相同统计口径进行对比。

这组数据背后的专业判断是：流程图很少直接让人“做得更快”，它更常见的作用是减少等待、重复确认和错误交接。如果项目周期没有缩短，但返工次数和审批等待明显下降，也说明流程图正在改善流程质量，而不是没有价值。

5. 以 PingCode 为例：中大型团队如何把流程图接入项目执行

当项目只有两三个人时，在线绘图工具加任务表通常足够。但在 100 人以上的组织里，项目流程图如果只是导出一张图片，往往很快会和实际任务状态脱节。此时更重要的是把流程图中的阶段、责任和判断节点，接入项目管理平台的任务、工作项、审批和版本记录。

以 PingCode 为例，它主要面向中大型企业及 100 人以上组织。对于产品研发、企业数字化、官网改版和客户交付等项目，可以先用流程图定义主路径，再将每个关键节点拆成可跟踪的工作项，由负责人更新状态、上传交付物，并在判断节点保留评审和验收记录。

• 流程图层：展示阶段、依赖、判断和异常路径。
• 项目任务层：记录负责人、截止日期、优先级、状态和阻塞原因。
• 文档交付层：沉淀需求确认单、设计稿、测试报告和上线记录。
• 协作审计层：保留评论、变更、审批和版本信息，减少口头结论丢失。

对于有数据合规、内网访问或系统自主可控要求的企业，PingCode 支持私有化部署，企业可以结合自身基础设施、权限体系和安全策略评估部署方式。若团队过去使用 Jira，也可以重点核实工作项结构、字段、历史数据、权限和流程配置的迁移范围，确认是否能够平滑迁移，而不是只比较界面是否相似。

我不建议把工具选型写成“某个平台能解决所有问题”。工具只能承载已经想清楚的流程。如果项目负责人没有定义交付物和判断条件，即使拥有很多模板、字段和报表，最终也只是把混乱更完整地记录下来。

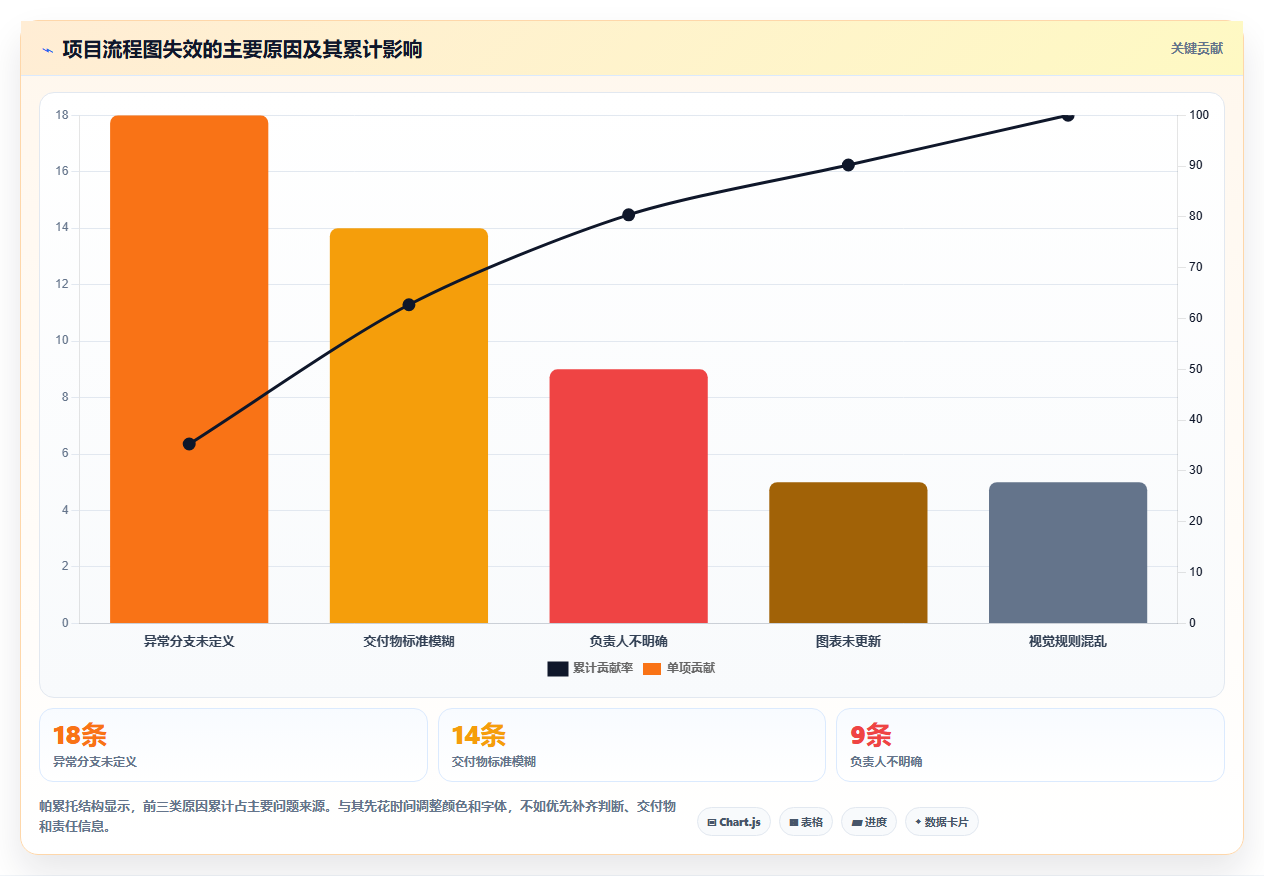

八、常见误区：为什么很多流程图画完仍然不能用

1. 把流程图画成组织架构图

组织架构图回答谁属于哪个部门，项目流程图回答事情如何从一个角色流向另一个角色。把部门名称全部放在方框里，并不能说明任务路径。正确做法是把角色放在泳道中，把任务放入对应泳道，再用箭头表达交接和依赖。

2. 把所有任务都画在同一层级

“项目启动”“修改按钮文案”“完成上线复盘”如果以同样大小、同样颜色排列，读者无法判断它们的层级和重要性。项目流程图应该区分阶段、关键任务和细节任务。阶段负责导航，关键任务负责执行，细节任务通过子流程或任务表承载。

3. 只有正常路径，没有异常路径

一条从启动直达上线的直线，只能展示理想情况。真实项目里，需求会被退回，设计会被修改，测试会发现缺陷，审批会超时。异常路径不需要把所有极端情况都画出来，但至少要保留会影响周期、质量和范围的主要分支。

4. 把“审核”“确认”“完成”当成结果

这些词本身没有验收标准。审核什么、由谁审核、通过条件是什么、没有通过是否退回，都需要补充。一个好的判断节点应该能够被不同的人按照同样标准理解，否则流程图只是把模糊工作换了一个更正式的名字。

5. 用流程图代替项目进度管理

流程图可以表达顺序和关系，但它不天然表达任务已经完成了多少、剩余多少时间、资源是否足够。项目管理需要流程图、甘特图、看板和任务明细表互相配合。用一张图承担全部职责，最终会导致图表过度膨胀。

6. 图画完之后没有维护机制

项目流程图如果没有维护人、更新时间和版本号，过几周就可能变成过期信息。尤其当负责人调整、范围变化或审批规则改变时，旧流程图会产生错误指引。建议把流程图纳入项目变更流程，至少在重大范围变更、关键负责人变更和上线前重新确认。

九、不同情况下的行动建议与取舍

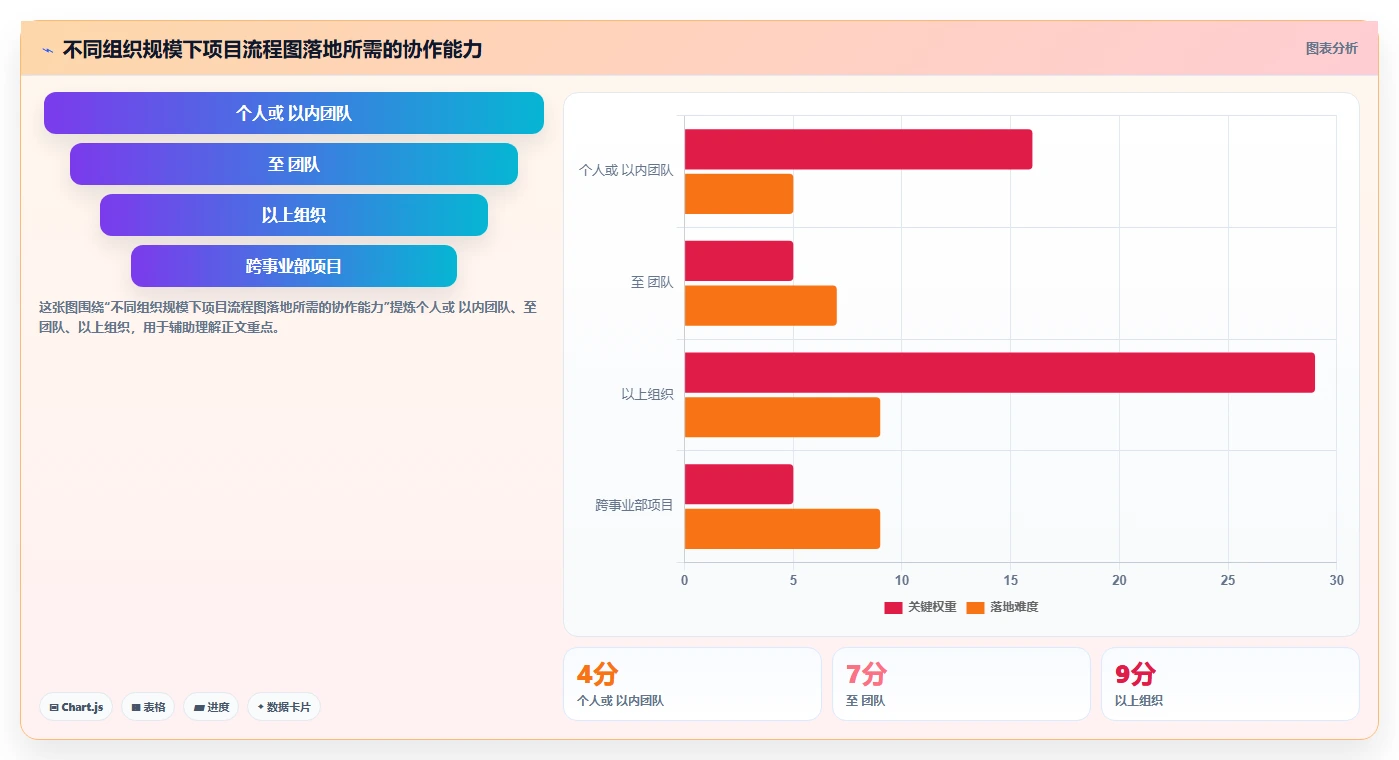

1. 如果你是个人或小团队，优先追求快速闭环

个人项目、短期活动和五人以内的小团队，不必一开始就设计复杂的权限、泳道和审批体系。可以用一页纸完成起点、终点、五到八个关键节点和两个主要判断，再配一张任务表记录日期和负责人。

• 主流程控制在 8 至 12 个节点。
• 只保留会改变路径的判断节点。
• 每个节点写清输出，不追求大量背景说明。
• 用在线工具或普通文档完成第一版，不要先投入大量配置成本。

这种方案的取舍是：协作治理能力较弱，但启动速度快、维护成本低。只要项目复杂度没有明显上升，就不需要为了形式升级工具。

2. 如果你负责跨部门项目，优先解决交接和责任问题

跨部门项目最常见的损耗不是绘图时间，而是等待和重复确认。此时应增加泳道、主责角色、交付物和接收人，并把每个关键交接设置成明确的完成条件。

例如，设计交给开发前，不只要求“设计稿已完成”，还要确认页面状态、组件标注、素材尺寸和接口依赖是否齐全。项目流程图越能提前写清交接条件，越能减少“我以为你已经准备好了”的沟通。

3. 如果你管理 100 人以上组织，优先考虑治理和可追溯性

大型组织的项目流程图不能只依赖个人经验。你需要考虑流程模板、角色权限、版本管理、历史迁移、跨项目复用和私有化部署等问题。此时，PingCode 这类面向中大型企业的项目管理平台，可以作为流程落地的承载层，但仍要先明确组织内部的流程标准。

如果企业正在进行工具替换，建议先选一个范围明确的项目做迁移验证。重点检查历史工作项、附件、评论、权限、状态流转和报表是否能够保留或重建，再决定是否扩大到全部团队。支持 Jira 平滑迁移只是选型的一项能力，迁移后的流程是否符合实际工作方式，同样需要业务验证。

4. 如果项目需要向领导或客户汇报，优先压缩信息层级

汇报版流程图不应展示所有任务。建议只保留阶段、里程碑、关键判断、当前状态和风险。每个阶段旁边可以加一个简短交付物，帮助听众理解项目成果，而不是看到一堆内部执行动作。

这种做法的取舍是：汇报版不适合直接指导执行，但更适合在有限时间内建立共识。会后再通过任务明细表或执行版流程图承接具体工作，能够避免会议材料和执行材料互相干扰。

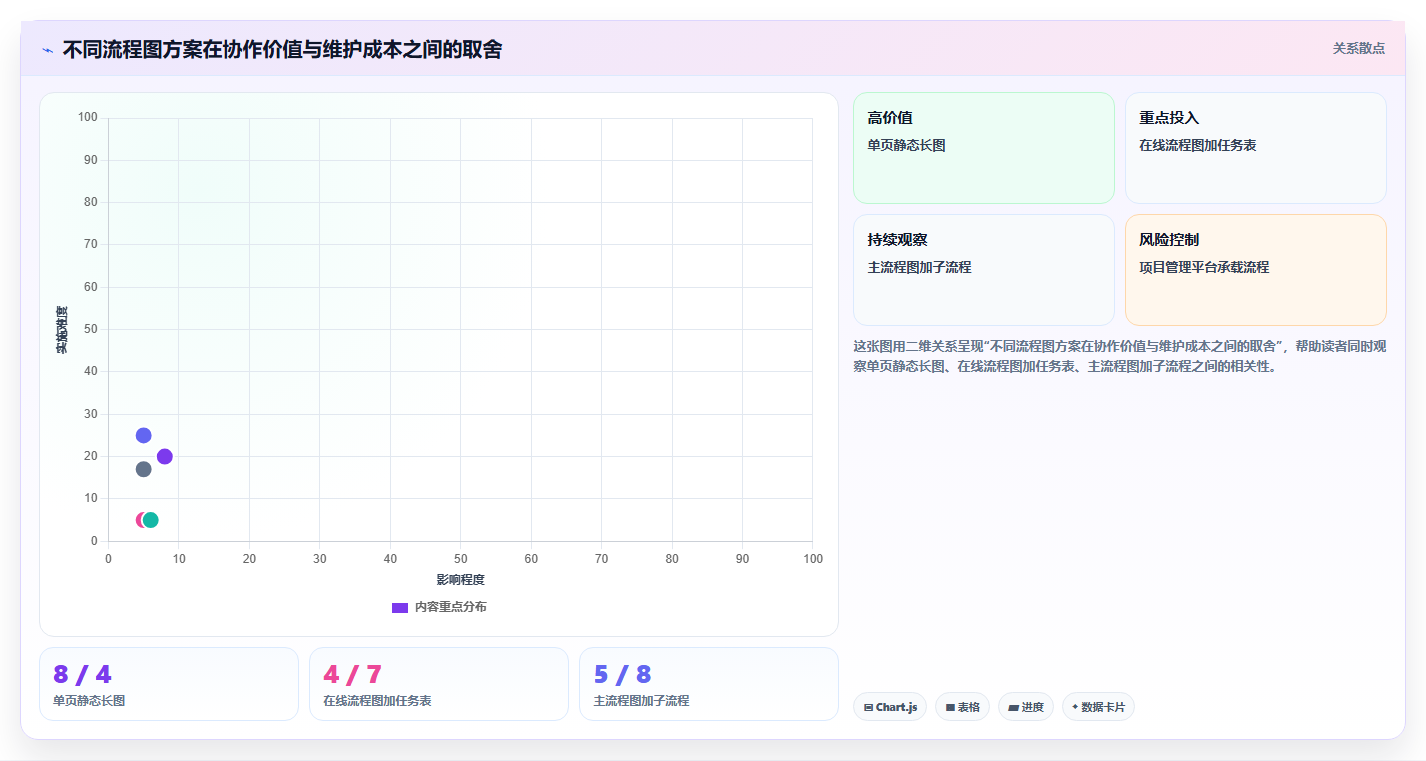

5. 如果项目经常变化，优先选择可维护而不是最漂亮的方案

需求频繁变化的项目，最怕流程图每次修改都要重新排版。此时应采用模块化结构：主流程保留稳定阶段，变化较大的环节独立成子流程；节点与任务通过编号或链接关联；每次变更记录版本和原因。

视觉上略显朴素的图，往往比一张精美但难以更新的长图更有价值。项目计划是工作文件，不是一次性海报。维护成本如果高到没人愿意更新，图表再漂亮也会迅速失效。

十、发布前的项目流程图检查清单

1. 内容和逻辑检查

• 是否明确写出项目起点和终点？
• 每个关键任务是否采用动作加对象加结果的表达？
• 每个阶段是否有可以被接收和验收的交付物？
• 关键任务是否有唯一主责角色？
• 前置依赖是否写清，而不是只画顺序箭头？
• 每个判断节点是否包含通过条件和未通过动作？
• 异常、阻塞和超时路径是否覆盖主要风险？

2. 视觉和阅读检查

• 主流程是否只有一个明显阅读方向？
• 连线是否存在不必要的交叉？
• 图形含义是否始终保持一致？
• 颜色是否承担固定信息，而不是只做装饰？
• 缩小或投屏后，关键节点是否仍然容易辨认？
• 复杂环节是否应该拆成子流程？

3. 维护和执行检查

• 是否标注版本号、更新时间和维护人？
• 流程图是否能关联到任务、文档或审批记录？
• 项目发生范围、负责人或时间变更时，谁负责更新？
• 是否区分汇报版、执行版和复盘版？
• 是否安排实际执行者试读，而不是只让制作者自我检查？

我特别建议增加一次“反向演练”：随机选择一个异常场景，例如需求未通过、测试发现阻塞缺陷或审批超过时限，让团队按照流程图口头走一遍。如果不同成员给出不同答案，说明分支条件、责任或回退路径仍然不够明确。

十一、结语：流程图的终点不是导出，而是让下一步变得明确

项目流程图真正的价值，不是把项目画得复杂，也不是让汇报材料显得专业，而是把团队脑中的隐性协作规则变成一张可以共同检查的路径图。它让大家看到同一个起点、同一个终点，以及中间哪些节点必须确认、哪些结果可以继续、哪些问题需要回退。

如果你今天就要开始制作，建议不要从一个大型项目入手。选择一个正在推进、范围相对明确的项目，先完成定位卡，再列出阶段、任务和交付物，最后只补充两个最容易造成延期的判断节点。把第一版交给实际执行者试读，再根据对方提出的疑问修改。

一张好流程图，不是把所有工作都放进去，而是把会影响执行结果的关系留下来。当流程图能够被团队用于会前对齐、会中决策、会后追踪和项目复盘时，它才真正从一张图变成了项目计划的一部分。
