掌握项目管理流程图：5步轻松提升项目成功率

项目延期，很多时候不是团队执行力不够，而是项目流程图只画了“开始，执行，结束”，没有画出需求确认、责任归属、风险升级和验收返工。一个看似完整的项目，可能在第一个节点就埋下了延期原因：需求没有形成可验收的标准，任务没有绑定负责人，前置工作没有完成，变更也没有重新评估。项目管理流程图真正的价值，不是把项目画得漂亮，而是让团队在每个关键节点知道“现在做什么、谁来做、做到什么程度、出现偏差后回到哪里”。

一、先讲结论：好的流程图不是时间表，而是一套可执行的控制系统

1. 项目成功率不能只看是否按时完成

我在项目复盘中通常不会直接问“项目有没有按时上线”，因为单看时间很容易得出错误结论。一个项目即使按时上线，如果范围缩水、质量不达标、用户无法使用，或者上线后仍需要大量返工，也不能算真正成功。

更合理的判断方式，是同时观察范围、进度、质量、成本和交付后的使用结果。项目管理流程图的作用，就是在项目推进过程中把这些因素连接起来，而不是等项目结束后才发现其中某一项已经失控。

我的核心判断是：流程图不能直接保证项目成功，但能显著提高项目的可控性。当项目成功被定义为“在明确范围、可接受质量和可控成本下完成交付”，流程图就有了实际管理意义。

2. 一张有效流程图至少要回答六个问题

• 项目当前处于哪个阶段？
• 这个阶段要解决的核心问题是什么？
• 谁对阶段结果负责？
• 完成后应该留下什么交付物？
• 什么条件满足后，项目才能进入下一步？
• 如果条件不满足，应该返回哪个节点或启动哪项升级处理？

如果流程图只能回答“下一步是什么”，却回答不了“谁负责”和“何时算完成”，它更像一张宣传海报，而不是项目管理工具。尤其在跨部门项目中，真正造成延误的往往不是任务本身，而是任务之间的等待、审批和信息不对称。

3. 推荐采用“5步主流程+两条横向控制线”

适用于大多数产品、研发、运营、市场、系统上线和内部管理项目的五步主流程是：

1. 明确需求与项目边界；
2. 拆解任务、时间、责任和资源；
3. 建立执行与协作机制；
4. 监控进度、质量与风险；
5. 完成验收、交付与复盘。

在这五步之外，我建议始终保留两条横向控制线。第一条是变更管理，任何范围、时间和交付标准的变化，都需要重新评估。第二条是风险与沟通管理，它们不能只在项目计划阶段出现，而应贯穿项目全生命周期。

二、真实场景：为什么“有计划”的项目仍然会延期

1. 项目延期往往从一句模糊需求开始

以“上线一套企业内部报销系统”为例，项目启动时，业务部门提出的目标可能是“让报销更方便”。这句话方向没错，但无法直接用于排期，因为团队仍然不知道哪些费用类型必须支持、审批层级如何配置、发票校验由谁负责、历史数据是否迁移，以及上线后什么情况才算验收通过。

如果项目经理直接根据这句话排出产品、设计、开发和测试计划，表面上项目已经启动，实际上只是把不确定性向后推。等系统开发完成后，业务部门才提出“还需要支持多组织审批”“移动端也必须能提交”“财务要导出特定格式”，项目就会重新进入需求讨论。

这类延期并不是开发速度慢，而是需求确认被误认为需求收集。收集需求只是把意见记录下来，确认需求则要明确范围、优先级、约束和验收标准。

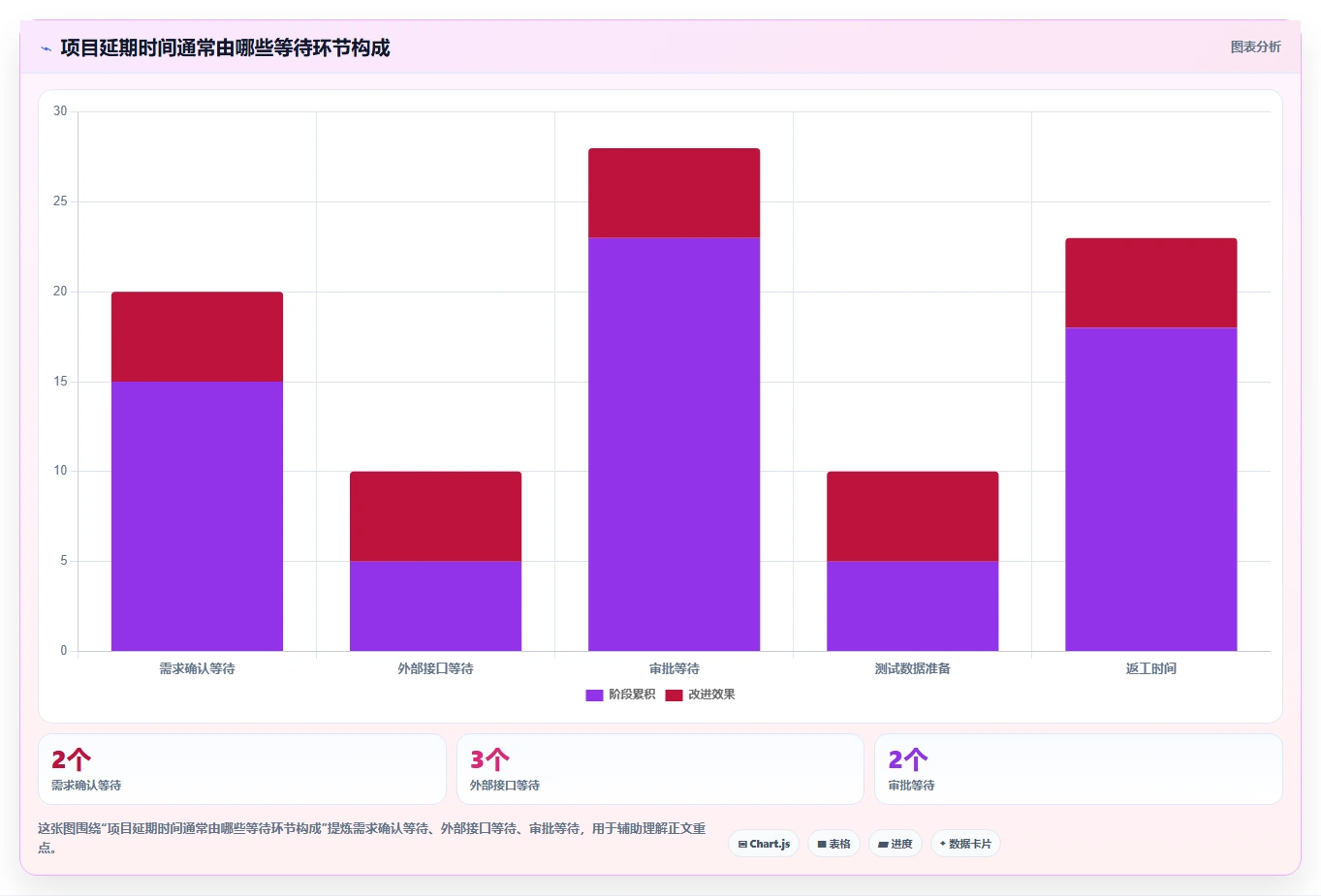

2. 跨部门协作中，等待比执行更容易形成瓶颈

我观察过不少企业项目，任务表中的每一项都写了负责人，但项目依然推进缓慢。进一步查看后会发现，负责人只是“负责跟进”，却没有明确的交付物；设计完成后要等待业务确认，开发完成后要等待接口权限，测试开始后又发现测试数据没有准备。

在这种情况下，团队成员可能都很忙，但项目没有真正向前移动。项目流程图如果只画部门和阶段，不画输入、输出及等待条件，就无法暴露这些隐性依赖。

因此，流程图中不仅要画“开发，测试”，还要说明开发进入测试的前提，例如接口文档已确认、测试环境可用、测试数据准备完毕、需求变更已经冻结。流程图的颗粒度应当细到能够解释等待，但不能细到变成每个人的操作手册。

3. 用三个信号判断项目是否已经失控

• 任务完成率很高，但关键里程碑没有变化：团队可能在完成大量外围任务，真正决定交付的工作却被阻塞。
• 会议越来越多，但会议后没有明确输出：沟通正在替代决策，问题没有被转化为责任人和截止时间。
• 需求变更多，但排期和资源不变：项目实际上已经改变，只是计划文档没有承认这一点。

遇到这些信号时，不要继续要求团队“加快速度”。更有效的做法是回到流程图，查找最近一个没有形成有效输出的节点。很多时候，项目不需要整体重做，只需要修复某一个决策点、依赖点或验收点。

三、第一步：明确需求与项目边界

1. 先把“为什么做”写成可判断的目标

项目目标不应只是“建设系统”“完成改版”或“提升效率”。这些表达能够描述方向，却不能指导决策。一个可执行的目标，至少应包含业务对象、要解决的问题、预期结果和时间约束。

例如，“上线报销系统”可以改写为：“在第三季度末前，为总部及三家分支机构上线统一报销流程，覆盖差旅、采购和日常费用，减少纸质审批，并使财务能够按组织和费用类型导出数据。”

这个目标仍然可能需要进一步细化，但已经包含了项目边界、使用对象、核心场景和交付时间。后续团队讨论需求时，就能判断某项功能是否属于本期范围，而不是每次都从零开始争论。

2. 同时写清楚“做什么”和“不做什么”

项目边界最容易被忽视的部分，是“不做事项”。如果不写清楚，未纳入本期计划的内容就会不断以“顺手做一下”的形式进入项目，最终形成范围蔓延。

3. 形成三个基础产出物

需求阶段至少应留下三份可以被后续团队使用的结果，而不是只保留会议纪要。

• 需求清单：记录需求内容、提出方、优先级、所属范围和当前状态。
• 项目范围说明：明确包含项、不包含项、关键假设与约束。
• 验收标准：说明什么结果算完成，谁负责确认，采用什么方式验证。

如果一项需求无法写出验收标准，通常说明它还停留在想法阶段。此时不应急着进入排期，而应继续澄清。流程图中可以设置第一个菱形判断节点：“需求和验收标准是否明确？”答案为“否”时，返回补充确认；答案为“是”时，才进入计划拆解。

4. 需求变更必须回到边界判断

项目执行过程中出现变更很正常，真正危险的是把变更伪装成普通任务。每次新增需求至少要回答四个问题：它是否改变项目范围？是否影响里程碑？是否占用新增资源？是否需要修改验收标准？

如果答案中有一项为“是”，就不应只在聊天工具里通知执行人员，而应进入变更评估节点。小型项目可以由项目负责人快速确认，中大型项目则应由业务负责人、项目负责人和相关技术负责人共同判断。

四、第二步：把目标拆成任务、时间、责任和资源

1. 用工作分解把“大目标”变成可交付任务

我建议使用“目标，阶段，工作包，具体任务”的四层拆解方式。它不要求所有项目都建立复杂的分层结构，而是帮助团队避免把一句大目标直接分配给某个人。

• 目标：完成企业内部报销系统上线。
• 阶段：需求确认、产品设计、开发联调、用户测试、上线交接。
• 工作包：审批流设计、费用规则配置、接口联调、权限验证、培训准备。
• 具体任务：确认差旅规则、编写接口字段表、准备测试账号、完成用户验收记录。

拆解是否合适，可以用一个简单标准判断：负责人是否能据此估算时间，协作人是否知道自己要提供什么，项目经理是否能据此判断任务是否完成。如果三个问题都回答不了，任务通常还不够具体。

2. 先识别依赖关系，再排列日期

很多计划表是先填开始日期和结束日期，再补充任务顺序。这种做法看起来快速，却容易制造虚假进度。真正的排期应先识别任务依赖，再判断哪些任务可以并行。

日期不是进度计划的起点，依赖关系才是。当一个任务依赖外部供应商、审批人或其他项目时，应在流程图中明确标识，否则团队会把不可控的等待误认为执行时间。

3. 责任人要和交付物绑定

“研发负责”“业务跟进”“财务配合”都不是足够清晰的责任描述。更可执行的写法是：“产品负责人在周三前提交审批流说明，由财务负责人确认，项目经理负责记录最终版本。”

在实际管理中，我会把每项关键任务至少拆成四个字段：负责人、协作人、交付物、完成标准。负责人只有一个，协作人可以有多个；如果一项任务有两个最终负责人，往往意味着发生问题时两边都会等待对方决定。

4. 资源和预算要按项目类型配置

软件、内容和运营项目不一定需要像工程项目那样精细管理材料和合同，但仍然需要确认关键人员、系统权限、测试环境、外部服务和预算限制。中大型组织尤其要注意共享资源冲突：一个核心架构师同时被三个项目安排在同一周参与评审，排期表再漂亮也无法按时执行。

五、第三步：把流程图转成执行与协作机制

1. 明确谁决策、谁执行、谁被告知

流程图解决的是过程关系，执行机制解决的是组织关系。对于跨部门项目，我通常会用一个简化的责任矩阵来补充流程图，避免“所有人都参与、没有人真正负责”。

2. 沟通机制要写成“输入，动作，输出”

“加强沟通”不是机制。一个可执行的沟通安排，应当说明谁在什么时间，通过什么渠道，讨论什么内容，最终留下什么记录。

• 项目启动会：确认目标、范围、角色、里程碑和升级规则，输出项目基线。
• 周期进度同步：只讨论完成项、阻塞项、风险项和下一步动作，输出更新后的任务状态。
• 里程碑评审：检查阶段交付物和进入下一阶段的条件，输出通过、整改或调整计划的决定。
• 变更评审：判断范围、时间、成本和质量影响，输出批准、拒绝或延期处理的结果。

会议频率不应机械统一。研发冲刺期可能需要更高频的短同步，采购周期较长的工程项目则更需要围绕合同、材料和现场节点进行专项沟通。沟通频率应由风险和依赖决定，而不是由习惯决定。

3. 对跨部门依赖设置明确的“交接条件”

流程图中出现“业务提供资料”“技术完成接口”“财务确认规则”时，还不够。每个交接都应写清输入格式、截止时间、验收人和不合格处理方式。

例如，业务部门提供测试数据，不应只写“提供数据”，而应写成“在周五前提供脱敏数据，至少覆盖正常、异常和边界三类场景，由测试负责人确认字段完整性”。这样一旦数据不完整，团队知道需要返回哪个节点，而不是在测试阶段临时争论。

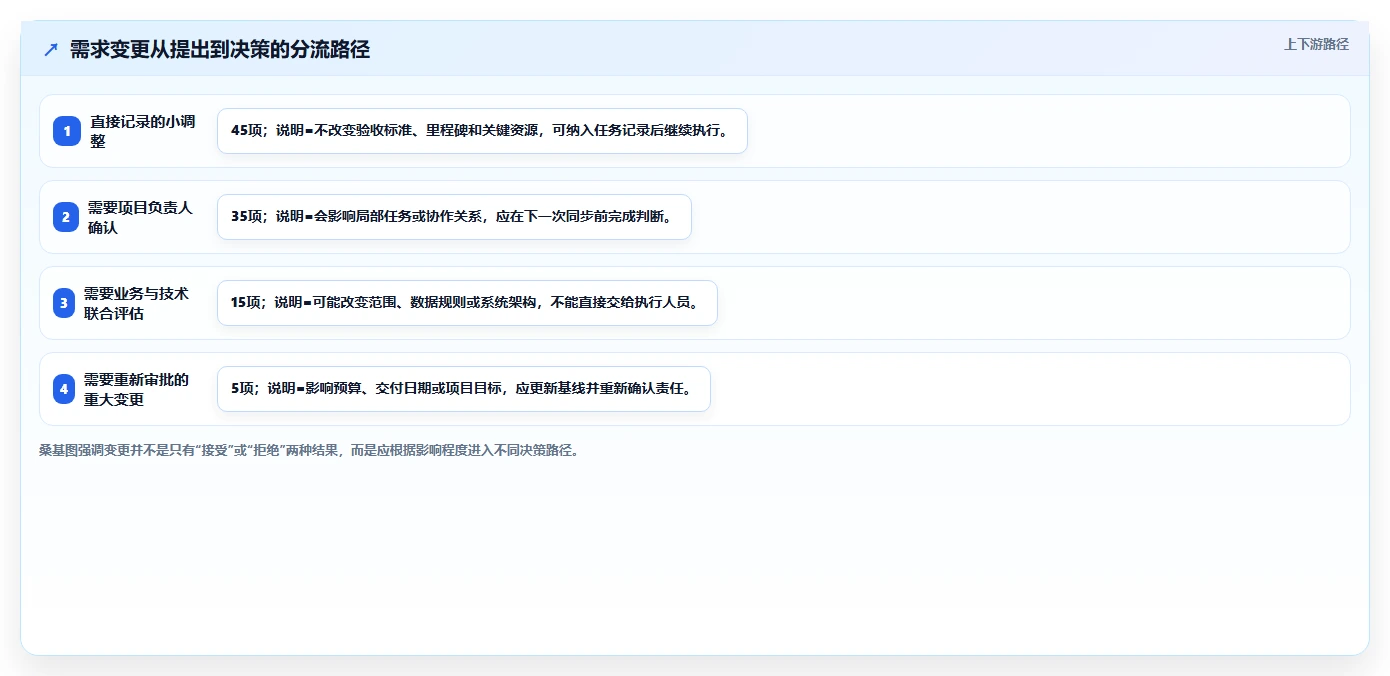

4. 重大变更要走分支，不要藏在聊天记录里

变更可以分为三类。第一类是对范围、时间和资源没有实质影响的小调整，可以由负责人直接记录。第二类会影响一个里程碑，需要项目负责人和业务负责人确认。第三类会改变交付目标、预算或上线时间，必须重新评估项目基线。

六、第四步：监控进度、质量与风险

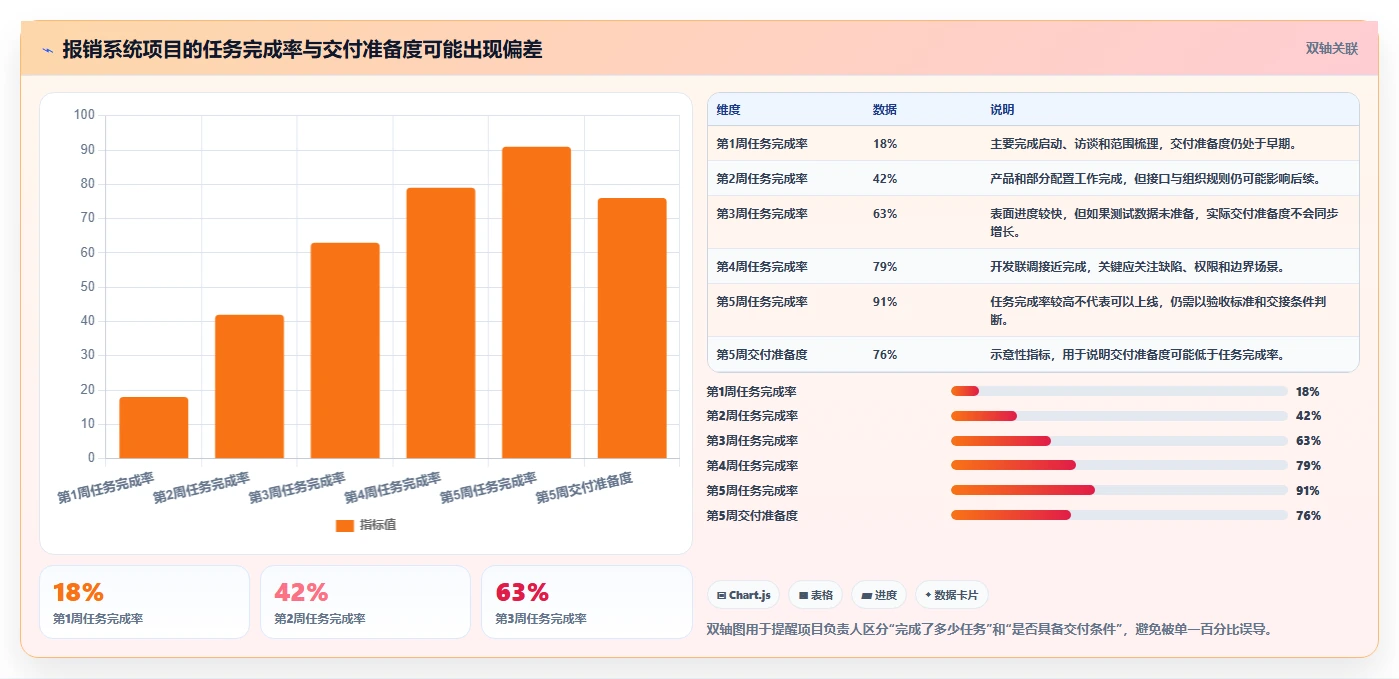

1. 不要被任务完成率误导

任务完成率是最容易被汇报、也最容易被误读的指标。一个项目可能显示已完成80%，但剩余20%恰好是上线前最关键的接口联调、权限验证和用户验收。如果这些任务存在阻塞，项目仍然可能无法交付。

我更建议同时查看四类状态：已完成任务、延期任务、阻塞任务和关键路径任务。只有把这四类状态放在一起，项目负责人才能区分“工作量完成了很多”和“交付条件已经具备”之间的差异。

2. 风险清单必须包含触发条件

“接口可能延期”“核心人员可能离职”“需求可能变更”都只是风险描述，不能直接指导行动。风险登记至少要增加发生条件、影响范围、应对措施和责任人。

• 风险：外部财务接口可能无法按时提供。
• 触发条件：距联调节点还有五个工作日，接口文档仍未确认。
• 影响：开发联调和用户测试整体后移。
• 应对：先使用模拟接口开展非真实数据测试，同时升级供应商交付责任。
• 责任人：技术负责人跟进接口，项目负责人负责里程碑调整。

有了触发条件，风险才从“可能发生的担忧”变成可以监控的管理对象。流程图中还可以将风险升级设置为判断节点：未达到触发条件时继续执行，达到条件后启动替代方案或资源升级。

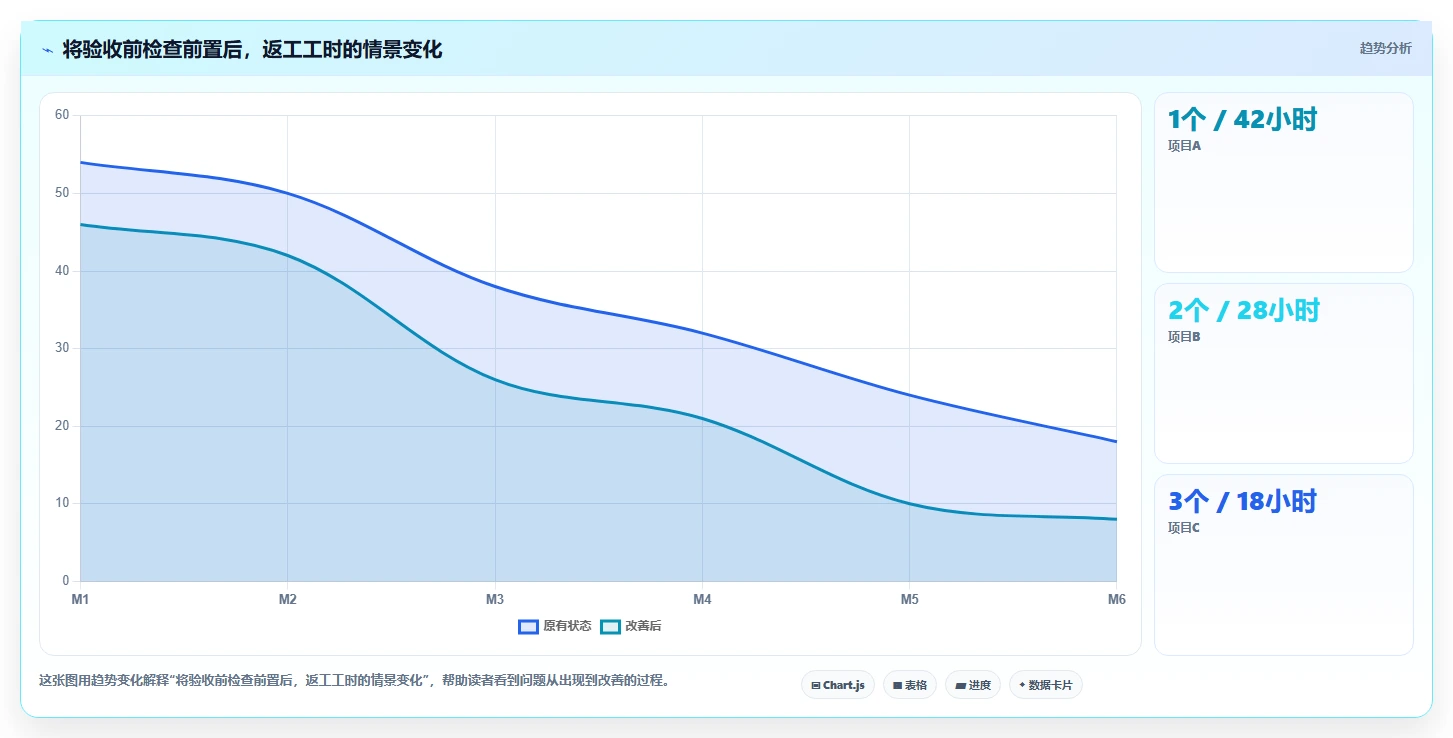

3. 质量检查要前置到里程碑

最终验收才做第一次完整质量检查，是许多项目返工严重的根源。质量检查应根据交付物特点分散到多个节点，例如需求评审检查规则是否完整，设计评审检查流程是否可用，开发联调检查接口和数据，用户测试检查真实业务场景。

不同阶段的检查标准不必完全相同，但必须能够回答“如果现在进入下一阶段，最可能把什么问题带过去”。这比单纯统计测试用例数量更有价值。

4. 纠偏不等于盲目加人

项目延期后，常见反应是增加人员或延长工作时间。但如果真正的瓶颈是需求未确认、审批未完成或接口未提供，增加执行人员只会增加沟通成本。

我通常按以下顺序判断纠偏方式：

1. 先确认阻塞原因是资源不足、决策延迟、依赖未满足还是返工。
2. 再判断该问题是否影响关键路径。
3. 如果影响关键路径，优先处理前置条件，而不是平均给所有任务加资源。
4. 最后评估缩减范围、调整顺序、增加资源或推迟里程碑等方案。

七、第五步：验收、交付、复盘，让项目真正闭环

1. 验收必须对照事先约定的标准

验收不是项目负责人问一句“大家觉得可以吗”，也不是把所有功能展示一遍。有效验收应对照需求阶段形成的标准，逐项确认范围、质量、数据、权限、性能或业务结果。

以内部报销系统为例，验收内容可能包括：不同组织是否能按照规则审批，异常发票是否能够被识别，财务是否能导出需要的数据，普通员工是否能完成提交，管理员是否能维护规则。每项验收都要有结果记录，而不是只留下口头结论。

2. 验收不通过时，流程必须返回整改节点

很多流程图把“测试完成”直接连接到“项目结束”，没有设计验收不通过的回路。现实项目中，验收不通过并不意味着项目失败，而是说明交付物还没有满足约定条件。

流程图至少应有这样的分支：

• 验收通过：进入交付、移交和归档。
• 轻微问题：进入问题修复，完成复测后再次确认。
• 范围或标准不一致：进入需求与变更评估，确认是否调整范围。
• 重大质量问题：暂停上线，重新进行专项评审和风险判断。

3. 交付不只是“把系统交出去”

项目交付通常还包括权限移交、操作手册、数据说明、问题清单、运维责任和后续联系人。缺少这些内容，项目可能在形式上结束，却把大量未解决的问题转移给运营或支持团队。

4. 复盘要沉淀规则，而不是寻找责任人

低质量复盘常常围绕“谁没有及时跟进”展开，高质量复盘则会继续追问：为什么这个人没有及时知道？为什么没有预警？为什么问题到了最后才被发现？如果换一个人，流程是否仍然会重复出现同样的问题？

复盘结果最好转化成可以复用的资产，例如需求确认表、风险清单、上线检查表、测试数据模板、变更评估表和责任矩阵。只有沉淀为模板和规则，复盘才会改变下一次项目，而不是停留在会议纪要里。

八、用一个完整案例看懂五步流程

1. 案例背景：企业内部报销系统上线

某企业计划为总部和三家分支机构上线统一报销系统，项目涉及财务、行政、人力、技术和各业务部门。项目要求在季度末前完成上线，第一期覆盖差旅、采购和日常费用报销，不包含海外税务规则和供应商结算自动化。

这个案例的难点不在于单个功能复杂，而在于组织规则不同、审批关系复杂、历史数据不统一，并且财务、业务和技术团队都有自己的优先级。它很适合用来说明，流程图如何把多部门协作转化为可跟踪的交付链条。

2. 五步落地过程

3. 案例中的关键判断

在这个项目中，最值得关注的不是任务数量，而是“组织架构和审批规则确认”这个前置条件。如果它没有完成，产品设计可以先做通用页面，但不能冻结审批流程；如果审批流程没有冻结，开发任务就不应被标记为完全可执行。

另一个关键点是测试数据。项目团队如果等到开发完成后才准备测试账号和业务样例，测试阶段很可能被迫压缩。更合理的做法是在计划阶段就把测试数据列为独立工作包，并明确由业务部门提供、测试负责人验收。

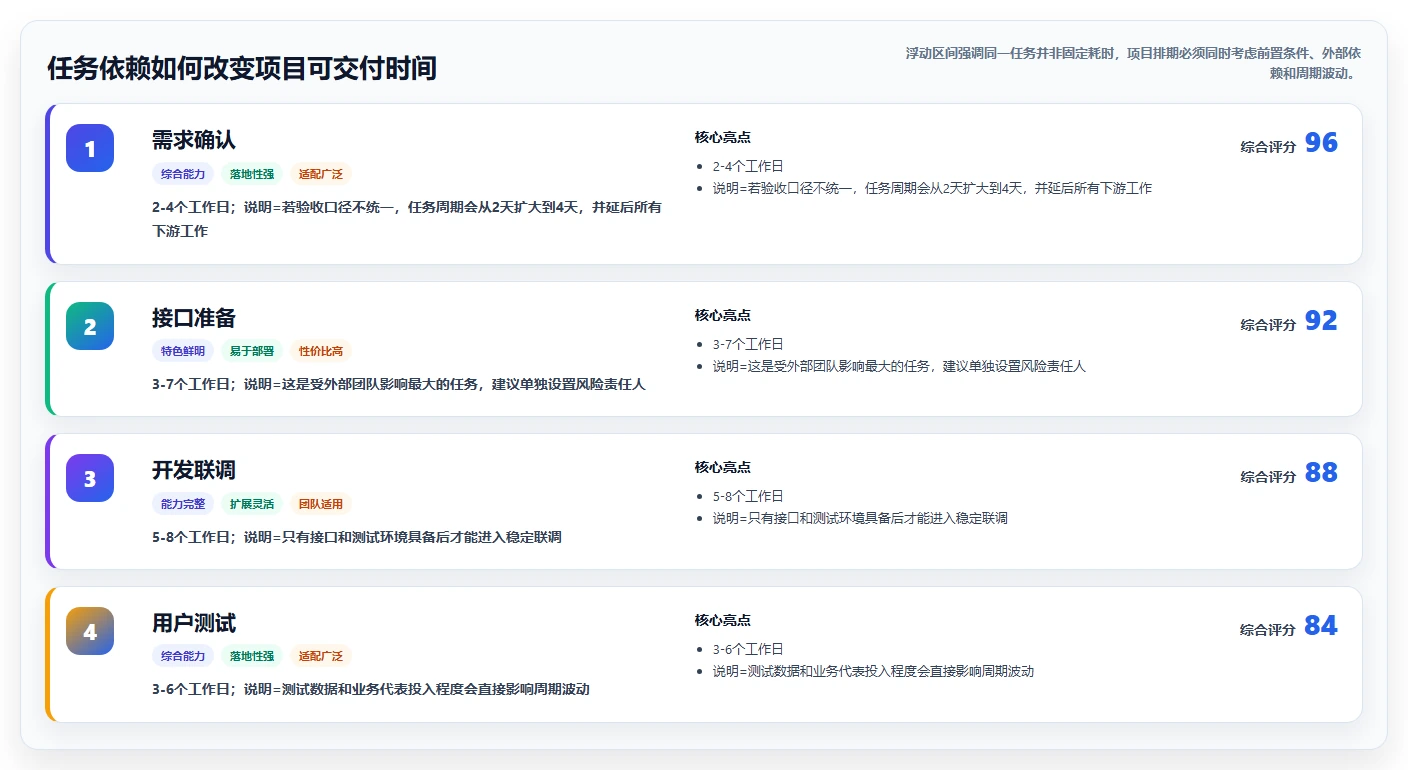

假设该项目采用情景模拟中的初始排期，需求确认、接口准备和测试数据准备共占用约7个工作日。如果不设置依赖和预警，任何一个节点延误都可能挤压用户测试时间；如果在流程图中提前设置“接口是否可用”和“测试数据是否完整”两个判断点，就能更早决定采用模拟接口或调整测试顺序。

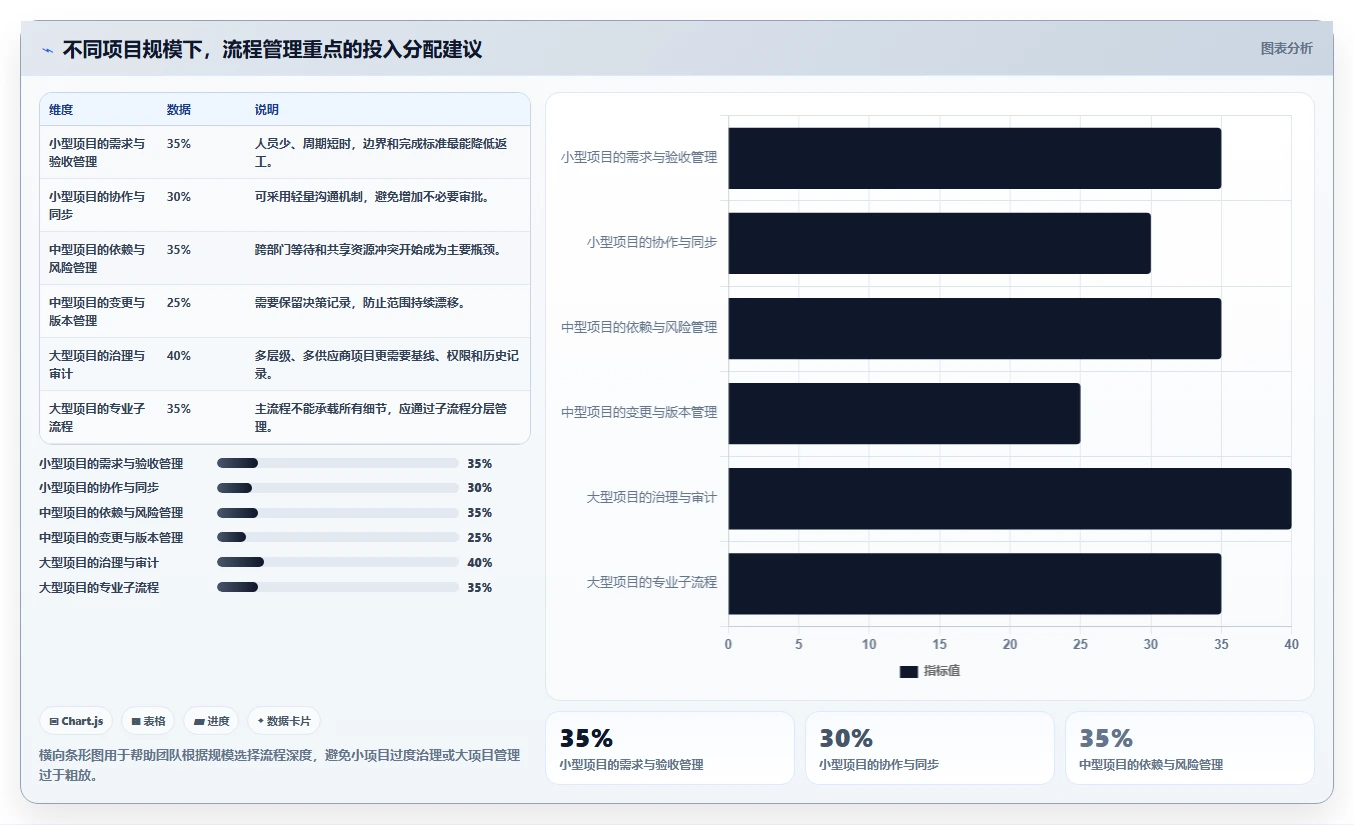

九、不同规模项目的流程图取舍

1. 小型项目：重点是边界和验收，不要过度流程化

如果项目周期只有两到四周，参与人员不超过十人，且需求相对稳定，可以使用一页流程图、一个任务表和一张验收清单。此时最重要的是写清楚目标、负责人、截止时间和完成标准，而不是建立复杂的审批层级。

小型项目可以把每日沟通压缩成任务状态更新，把重大变更直接记录在任务表中。但即使项目很小，也不建议省略验收标准和变更记录，因为小项目最容易出现“大家以为做完了，但客户认为还没完成”的争议。

2. 中型项目：重点是依赖、风险和跨部门协同

当项目涉及多个部门、多个系统或多个里程碑时，单张任务清单通常不够。此时应增加依赖关系、责任矩阵、风险登记和里程碑评审。

如果团队规模达到几十人，项目负责人可以考虑使用某项目管理工具或某项目管理平台，将流程节点、任务、文档、风险和变更记录关联起来。对于中大型企业，工具是否支持权限分级、审计记录、私有化部署、组织级报表和现有系统集成，往往比界面是否简洁更重要。

3. 大型项目：重点是基线、治理和异常升级

大型项目通常包含多个子项目和供应商，不能只靠项目经理个人记忆推进。流程图需要分层：主图展示阶段和决策门，子图展开需求、开发、采购、测试、上线或施工等专业流程。

如果企业正在评估企业级项目管理平台，PingCode可作为中大型企业及100人以上组织的候选方案之一。根据其公开产品信息，该平台支持私有化部署，并提供Jira平滑迁移能力。对于重视数据控制、组织权限和国产化替代的企业，这些能力可以纳入选型评估，但不应替代对实际试用、迁移成本和实施服务的验证。

我建议企业在评估时不要只问“有没有流程图功能”，而要进一步验证：是否能将流程节点和任务状态关联，是否能保留变更历史，是否能按组织和项目查看风险，是否支持私有化环境下的权限管理，以及原有数据迁移后是否仍然可检索。

4. 工具选型的四个实际判断标准

• 流程能否执行：流程节点是否能关联负责人、状态、截止时间和交付物。
• 异常能否追踪：风险、变更、延期和验收不通过是否有独立记录。
• 组织能否使用：权限、通知、协作和报表是否适配企业实际管理方式。
• 数据能否沉淀：项目结束后，任务、文档、决策和复盘是否仍可检索和复用。

小团队可以先用表格验证流程是否合理，再决定是否引入平台。中大型企业则应优先做真实项目试点，尤其要测试私有化部署、旧系统迁移、权限模型和报表口径，而不是只看产品演示。

十、常见误区：哪些流程图看起来完整，实际上最危险

1. 只有主流程，没有异常分支

“需求确认，开发，测试，上线”是主流程，不是完整流程。真实项目一定会遇到需求不清、依赖延迟、重大变更和验收不通过。没有异常分支的流程图，会让团队在问题发生后临时决策，反而增加沟通和返工。

2. 节点写得很漂亮，但没有产出物

“需求分析”“资源协调”“质量管理”都属于管理动作，不是可验收结果。应进一步写清楚产出，例如需求清单、资源确认表、测试报告、风险登记表和验收记录。

3. 只写部门，不写具体角色

部门名称无法自动产生责任。即使不写具体姓名，也至少要写明业务负责人、技术负责人、测试负责人和审批人。岗位变化时更新角色即可，不必让流程图过度依赖个人。

4. 把所有事项塞进一张图

流程图过于复杂，会让真正重要的判断节点被淹没。主图只展示阶段、责任和关键分支；详细任务、专业步骤和审批规则放在子图或配套清单中。通常一张主图能在一两分钟内讲清楚，才适合用于会议和日常跟进。

5. 把流程图当成一次性文档

项目发生重大变更后，流程图仍然保持原样，就会出现文档和现实脱节。流程图应至少在需求冻结、计划基线调整、重大风险升级和验收标准变化时更新。更新不是为了形式，而是为了让团队对当前版本形成共同认知。

6. 用虚假数据证明流程有效

“使用流程图后效率提升30%”“项目成功率翻倍”这类说法，如果没有样本、口径和来源，就不应直接写进项目管理文章或企业汇报。更稳妥的做法是记录可验证的过程指标，例如延期任务数量、阻塞时长、变更审批耗时、验收返工次数和风险提前发现率。

十一、可直接套用的项目管理流程图模板

1. 主流程模板

下面这套模板适合先放在项目启动材料或项目协作空间中，再根据行业和项目规模补充子流程。

项目目标确认
↓

需求、范围与验收标准是否明确？

├─ 否 → 补充需求并重新确认

└─ 是

↓

任务拆解、排期、分工与资源确认

↓

执行、协作与阶段性交付

↓

是否发生重大风险或范围变更？

├─ 是 → 评估影响、调整计划、重新审批

└─ 否

↓

质量检查与里程碑评审

↓

是否达到验收标准？

├─ 否 → 问题整改、复测或返回变更评估

└─ 是

↓

交付、移交、复盘与归档

2. 每个节点的填写模板

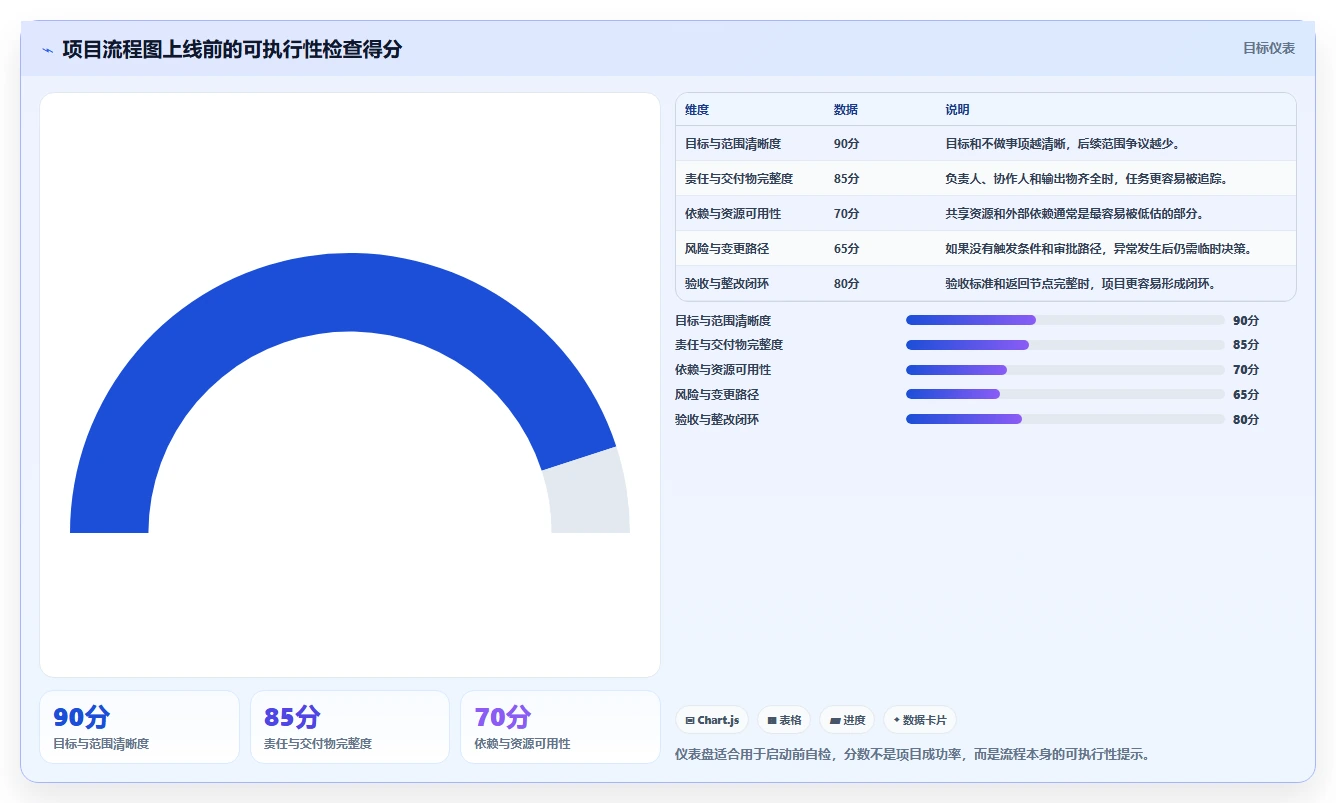

3. 项目启动前的十分钟检查清单

• 项目目标是否能用一句话说明？
• 本期范围和不做事项是否已经写出？
• 验收标准是否由实际验收人确认？
• 每个关键任务是否只有一个最终负责人？
• 任务之间的前置依赖是否已经标识？
• 关键外部资源是否有交付时间和替代方案？
• 重大变更由谁审批，是否有明确路径？
• 风险是否记录了触发条件和责任人？
• 里程碑评审的输入和输出是什么？
• 验收不通过时，流程返回哪个整改节点？

十二、下一步怎么做：先画出最小可用流程，再持续校准

1. 今天先完成一张“最小可用图”

不要一开始就试图画出覆盖所有细节的复杂流程。选择一个正在进行或即将启动的项目，用五个主节点画出从需求到复盘的路径，再补充三个最关键的判断点：需求是否明确、是否发生重大变更、是否达到验收标准。

接着为每个节点补上负责人、交付物和进入条件。如果某个节点无法填写，说明项目中仍然存在未解决的管理空白，这正是流程图最有价值的地方。

2. 用一次真实会议验证流程图

把流程图放到项目启动会或周会中，观察团队能否在三分钟内回答三个问题：当前在哪个节点？下一步由谁负责？目前最大的阻塞是什么？如果大家对节点位置、责任人或完成标准有不同理解，不要急着解释，而应直接修改流程图。

流程图不是项目经理一个人的作品。它只有在业务、技术、测试、运营和管理者都能用同一套语言描述项目状态时，才真正成为协作基础。

3. 用过程数据验证是否有效

流程图实施后，可以连续记录四到八周的过程数据，包括需求确认耗时、阻塞任务数量、变更审批时长、里程碑延期次数、验收返工工时和风险提前发现数量。不要急于承诺成功率提升，而要先观察失控点是否更早暴露、责任是否更清楚、返工是否减少。

如果数据没有改善，问题可能不在流程图的形式，而在于节点没有绑定责任、异常没有升级机制，或者团队没有将流程图纳入日常项目管理。此时应先修复执行机制，再考虑更换工具或增加管理层级。

4. 最终的专业判断

项目管理流程图的核心不是“画五步”，而是让每一步都具备可进入、可执行、可验收、可返回四种状态。没有进入条件，计划会过早启动；没有执行责任，任务会互相等待；没有验收标准，项目会反复修改；没有返回路径，异常就会变成临时救火。

对于小型项目，先用表格和一页图验证方法；对于跨部门项目，重点补充依赖、风险和变更；对于中大型企业，则应进一步评估权限、审计、私有化部署、迁移能力和组织级数据沉淀。工具可以放大流程，但不能替代判断。

下一步，可以选择一个真实项目，按照“需求边界，任务责任，执行协作，监控纠偏，验收复盘”五步画出第一版流程图，并在每个节点后面写下一个具体问题：如果这里出错，团队应该回到哪里？当这条返回路径清晰时，项目管理才真正从“安排工作”进入了“控制交付”的阶段。
