7个项目管理图示技巧，让你的项目进度一目了然！

《7个项目管理图示技巧，让你的项目进度一目了然！》真正要解决的，不是“如何把项目表格做得更漂亮”，而是让团队在几分钟内看清五件事：要交付什么、谁负责、做到哪一步、哪里可能延期、下一步需要谁做决定。项目延期通常不会突然发生，它往往先表现为前置任务未完成、关键人员被多项目占用、评审环节排队，或者计划表仍然显示“正常”，但实际可用工期已经被消耗。

我在参与产品上线、研发迭代和跨部门交付项目时，最常见的失败并不是没有甘特图，而是团队试图用一张甘特图解决所有问题。结果是范围看不清、依赖关系藏在备注里、阻塞任务没有独立标识，管理层看到了一大片彩色横条，却不知道项目是否真的接近交付。更有效的做法，是让每一种图示只回答一个关键问题，再把它们组合成一套轻量的进度管理系统。

一、先讲结论：项目图示的价值，在于把变化转化为行动

1. 不要先问“应该画哪张图”，要先问“现在最需要判断什么”

如果项目负责人想知道项目究竟包含哪些工作，优先使用WBS；如果想知道任务何时开始和结束，使用甘特图；如果担心某个任务延期会拖慢整个项目，就要分析网络图和关键路径；如果任务工期高度不确定，则需要使用PERT思路；如果问题发生在执行过程中的排队和阻塞，单纯看甘特图往往不够，还应使用看板或燃尽图。

图示不是项目管理的装饰层，而是决策层。一张图是否有价值，不取决于颜色是否丰富、节点是否复杂，而取决于团队看到异常后能否采取动作。例如，看到测试任务堆积后，团队是增加测试资源、减少本轮范围，还是调整发布日期？如果图表不能支持这类判断，它就只是信息展示。

上表体现了一个重要判断：同一个任务可以同时出现在多张图中，但它在不同图里的含义并不相同。比如“接口开发”在WBS中代表项目范围的一部分，在甘特图中代表一段时间安排，在网络图中代表依赖链上的一个节点，在看板中则可能处于“开发中”或“待联调”状态。

二、为什么很多项目“有图也看不懂”：三个真实场景与四个误区

1. 场景一：周会上每个人都说完成了，项目却没有前进

在一次产品上线项目中，需求、设计、开发和测试团队都在周会上给出了“已完成”或“基本完成”的反馈。项目经理的表格里也有不少绿色状态，但上线日期仍然无法确认。进一步检查后发现，需求文档完成并不代表验收标准已经确认，设计稿完成也不代表接口字段已经锁定，开发完成更不代表测试环境可用。

这个项目的问题不是任务数量太多，而是“完成”的定义不一致。图示中只有任务名称和百分比，没有完成条件、前置依赖和验收节点，所以每个人都可以用自己的口径更新状态。项目进度一旦缺少统一的完成定义，百分比越精确，误导性反而越强。

2. 场景二：甘特图排得很满，实际却没有任何缓冲

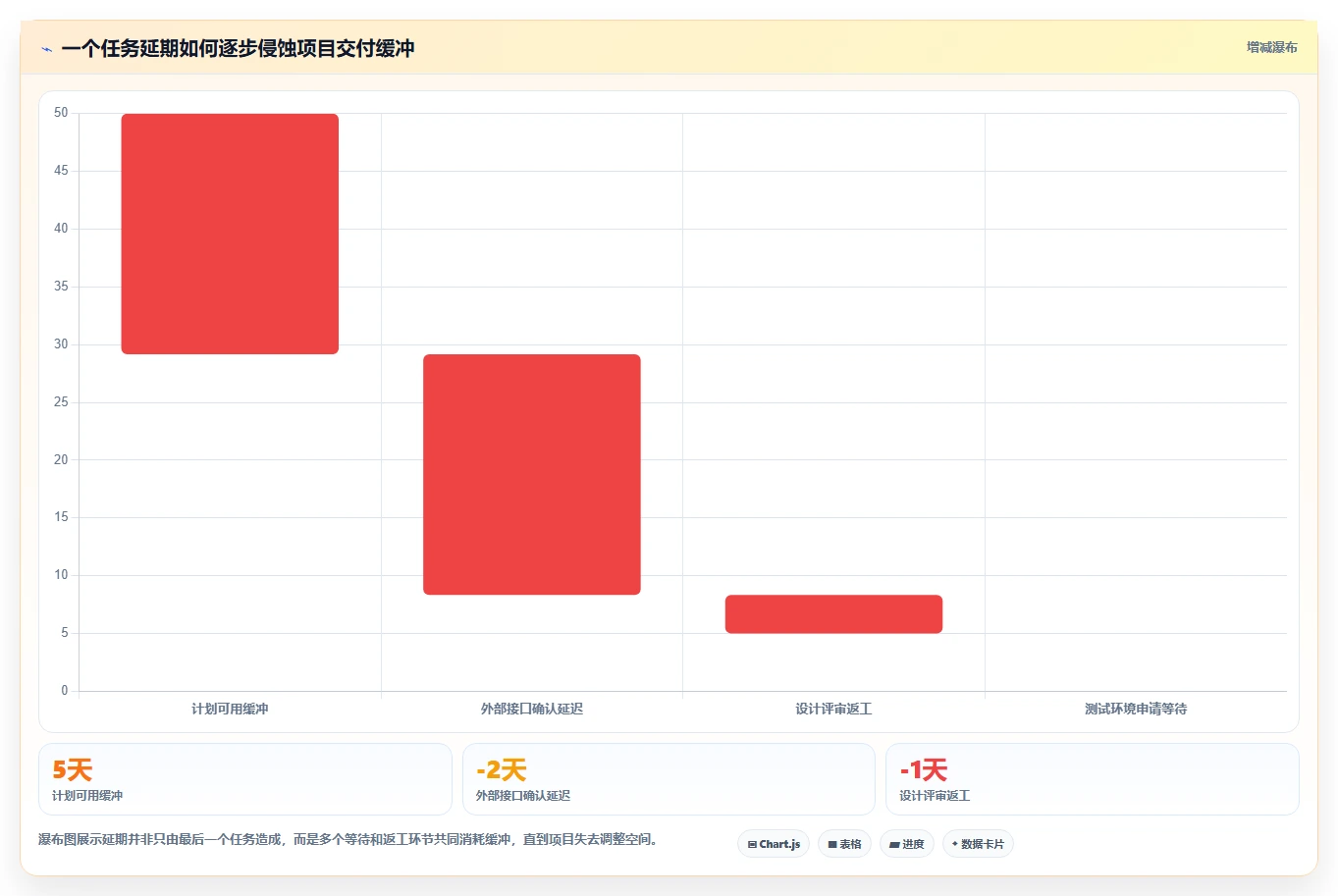

很多项目计划把每一天都排满，从需求确认、方案设计到联调测试连续衔接，表面上没有空档，实际上也没有给评审返工、环境申请、外部反馈和人员请假留下空间。只要一个任务晚两天，后续任务就会像多米诺骨牌一样全部后移。

我通常会把“任务工期”和“可交付工期”分开看。任务工期是团队完成工作的理想时间，可交付工期还要包括等待、评审、返工和依赖确认。若甘特图只记录前者，项目经理看到的是实验室里的计划，不是现实中的交付路径。

3. 常见误区：把图表数量当成管理成熟度

• 误区一：一张甘特图解决所有问题。甘特图适合看时间，但不擅长展示复杂的范围层级、流程瓶颈和多重依赖。
• 误区二：任务完成百分比越细越可信。“开发完成80%”如果没有明确剩余工作量、缺陷数量和验收条件，通常无法用于判断能否按期交付。
• 误区三：关键路径在项目启动时算一次就够了。实际工期、资源安排和依赖关系变化后，关键路径可能发生变化。
• 误区四：图表更新越频繁越好。如果没有固定责任人、更新规则和会议使用机制，频繁更新只会制造版本混乱。

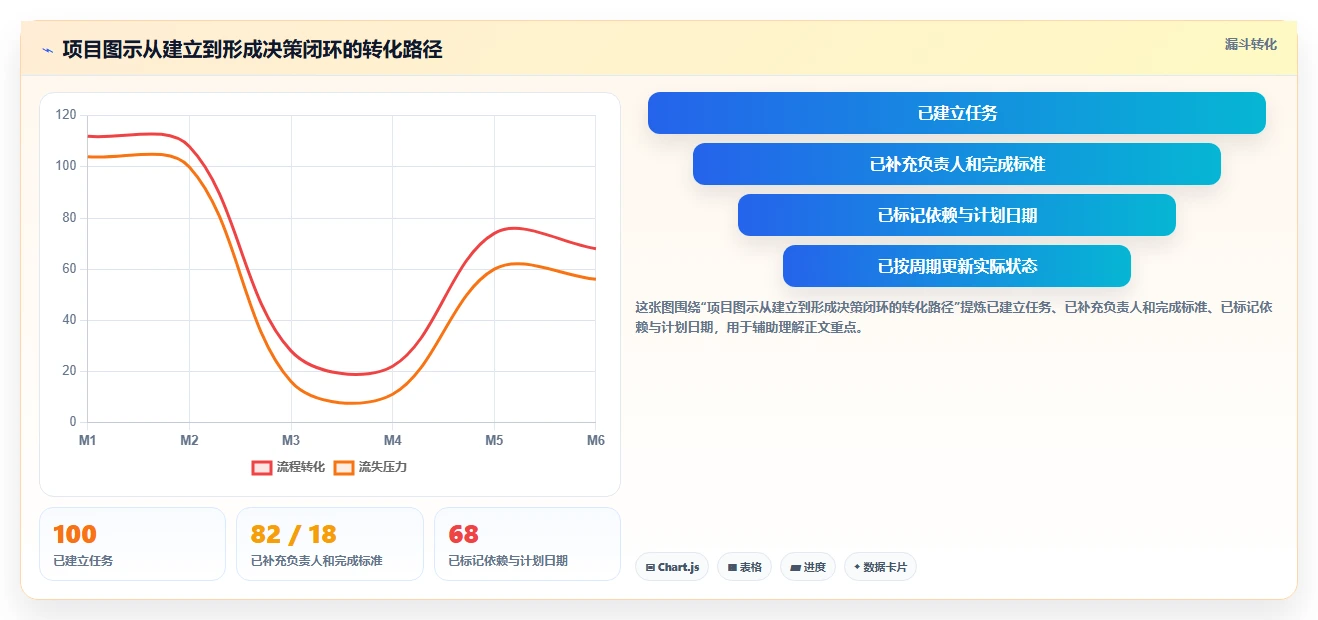

项目图示的最小管理闭环是：建立基线、更新实际、识别偏差、确认原因、采取动作、重新评估影响。只建立图而不更新实际，只能得到一份计划；只更新状态而不分析偏差，只能得到一份日志；只有把偏差连接到责任人和下一步动作，图示才真正参与项目管理。

三、我的判断逻辑：先按信息类型选图，再按风险程度决定粒度

1. 第一步：区分范围、时间、依赖和执行状态

项目管理图示通常处理四类信息。范围信息回答“做什么”，时间信息回答“什么时候做”，依赖信息回答“为什么要按这个顺序做”，执行信息回答“现在卡在哪里”。如果一张图同时承担四类信息，往往会变得很复杂，使用者却仍然无法快速找到真正的异常。

我的做法是先给项目问题贴标签。如果问题来自需求遗漏，就从WBS入手；如果问题来自日期冲突，就看甘特图；如果问题来自等待和先后顺序，就看网络图；如果问题来自流程积压，就看板；如果问题来自不确定性，就使用区间估算而不是假装工期绝对准确。

2. 第二步：判断项目是时间驱动，还是范围驱动

发布活动、法规申报、展会筹备和合同交付通常是时间驱动项目，最终日期较难移动，应该优先分析关键路径、里程碑和依赖关系。内部流程优化、探索性研发和创新项目更可能是范围驱动项目，重点应放在剩余工作量、验收标准和范围变化。

3. 第三步：用“决策价值”而不是“信息完整度”确定字段

项目总览页不需要塞进所有任务备注，执行团队也不需要每次会议都阅读所有管理层指标。一个字段只有在它能改变决策时才值得放到主视图。例如“负责人”可以帮助发现资源冲突，“前置任务”可以帮助解释等待，“计划与实际差异”可以帮助判断是否需要调整发布日期。

我建议每个图示都设置一个主问题和一个更新动作。甘特图的主问题是“计划是否偏离”，更新动作是调整日期或资源；看板的主问题是“任务卡在哪个环节”，更新动作是解除阻塞或限制在制品数量。这样可以避免图示变成没人愿意维护的额外工作。

四、7个项目管理图示技巧：从拆范围到发现延期风险

1. 用WBS拆清楚交付物，而不是简单堆一份任务清单

WBS的核心不是把任务拆得越细越专业，而是把项目目标拆成可以验收的成果，再把成果拆成能够被负责人接手的工作包。以“企业客户上线一个新功能”为例，一级结构可以是需求确认、方案设计、开发实现、测试验收和发布运营，二级结构则进一步展开每个阶段的交付物。

我在拆WBS时，会给每个末级工作包补上三个字段：完成标准、负责人和输入条件。比如“完成接口开发”并不够具体，应该写成“接口完成、返回字段符合约定、自动化测试通过、联调环境可访问”。这一步看似增加了文字，实际减少了后续关于“到底算不算完成”的争议。

1. 先写出最终交付物，避免从人员或部门名称开始拆分。
2. 按照阶段、成果或业务流程进行一级拆分。
3. 把每个成果拆成可独立验收的工作包。
4. 为末级任务补充负责人、输入条件和完成标准。
5. 检查任务之间是否重复、遗漏，是否存在无人负责的交付物。

WBS解决的是“项目要做什么”，不是“项目已经完成多少”。如果团队一开始就急着画甘特图，常常会把遗漏的工作藏在日期背后。先用WBS把范围说清楚，再把任务放入时间轴，排期质量通常会明显提高。

2. 用甘特图同时展示计划、实际和责任人

一张能用于管理的甘特图，至少应包含任务名称、计划开始时间、计划结束时间、实际开始时间、实际结束时间、负责人、当前状态和前置任务。只有计划日期没有实际日期，项目经理就无法判断延期到底发生在什么时候；只有负责人没有工作量信息，则无法发现同一个人被多个关键任务同时占用。

我更推荐使用“基线加实际”的结构。基线记录批准后的原始计划，实际进度用另一种颜色或线条表达。这样团队不会因为每次延期都直接改掉原计划，最后得到一张看起来永远按时的图。保留基线，是判断项目偏差和复盘计划质量的基础。

在中大型组织中，可以用PingCode这类项目管理平台集中维护需求、任务、迭代、版本和进度视图。对于有数据隔离要求的企业，私有化部署可以纳入选型评估；如果团队过去使用过Jira，也应重点核对需求、任务、工作流、权限和历史数据的迁移平滑度。工具本身不能替代计划，但能减少多人维护多个版本造成的信息偏差。

• 绿色表示已按计划完成，黄色表示存在风险，红色表示已形成延期。
• 用菱形或独立标记显示上线、验收、合同交付等关键里程碑。
• 把计划结束日期和实际预测结束日期同时保留，不要只展示一个“最新日期”。
• 将任务明细和项目总览分层，管理层看里程碑，执行团队看任务。

3. 用网络图暴露等待关系，寻找可以并行的工作

甘特图能看见时间横条，却不一定能让人快速理解任务之间的逻辑关系。网络图用节点和连接线表达任务依赖，特别适合分析“为什么后面的工作迟迟不能开始”。在产品上线项目中，需求验收可能是设计和开发的共同前置条件，接口字段确认又可能是开发和测试联调的前置条件。

画网络图时，我会对每个任务问四个问题：开始前必须拿到什么输入，完成后谁才能继续，是否存在可以并行的工作，是否有唯一的关键人员或系统依赖。很多所谓“执行慢”，最后都能追溯到一个没有被明确记录的等待关系。

例如，安全评审不一定要等全部开发完成才开始，部分接口说明和权限设计可能可以提前提交；测试用例也不一定要等代码全部完成才编写。网络图的价值不只是找出阻塞，还能帮助团队找到并行机会，从而缩短整体周期。

4. 用关键路径法识别真正不能拖延的任务

关键路径是从项目开始到结束耗时最长的任务链。在这条链上的任务，如果没有可用浮动时间，延误就可能直接推迟项目交付日期。它并不意味着关键路径上的人员必须一直加班，而是意味着这些任务应该获得更早的风险检查、更明确的输入和更快的决策。

假设一个上线项目的任务关系如下：需求确认2天，UI设计4天，开发实现7天，测试修复3天，发布上线1天。如果这些任务全部前后依赖，主链路工期就是17天。此时，需求确认晚1天通常比一个有两天浮动时间的培训材料任务晚1天更值得优先处理。

但关键路径不能被当成永久不变的标签。实际开发可能比预计提前，测试可能因为缺陷增加而变长，原本有浮动时间的任务也可能变成新的瓶颈。因此，我会在三类事件发生后重新检查关键路径：需求范围发生变化、关键资源发生变化、实际工期明显偏离计划。

5. 用PERT表达不确定性，避免计划日期制造虚假确定感

对于技术预研、供应商交付、外部审批和复杂缺陷修复，直接填写“预计3天”往往过于武断。我通常让负责人同时给出三个估计：最顺利需要多久、最可能需要多久、最不利情况下需要多久。这样做的目的不是计算出一个看起来精确的日期，而是让团队讨论不确定性来自哪里。

如果某项任务的三种估计分别是2天、4天和9天，它就不应该和一个稳定需要4天的标准化任务被同等对待。前者需要预留风险缓冲、提前验证关键假设，或者设置一个中间检查点；后者则可以直接按照历史数据排期。

PERT适合帮助团队识别高波动任务，但不应该成为“精准预测”的包装。估计值应随着新信息更新，尤其是在技术验证完成、供应商反馈到达或外部审批状态变化后，重新评估剩余工期。

6. 用看板观察流转，用燃尽图观察剩余工作

看板最适合回答“任务现在在哪个环节”。基础列可以设置为待开始、进行中、待评审、待验收、已完成和阻塞。与简单的任务列表相比，看板能够让团队直接看到某一列是否堆积。如果“待评审”持续积压，问题可能不在执行人员，而在评审人数量不足或验收规则不清。

看板还适合控制在制品数量。如果一个团队同时打开十几个开发任务，表面上每个人都很忙，实际完成速度可能很低。通过限制“进行中”任务数量，可以促使团队先完成已开始的工作，再领取新的任务。对于跨部门流程，这比不断增加任务优先级更有效。

燃尽图则关注剩余工作量是否按照计划趋势减少。它适合迭代研发、内容生产、测试修复等可以量化剩余工作的场景。如果曲线长期不下降，应检查范围是否增加、任务估算是否失真，还是存在持续阻塞。

7. 用里程碑图或进度仪表盘，让管理层看懂项目全貌

管理层通常不需要阅读几百条任务明细，他们更关心关键节点是否可守、项目是否需要干预、风险由谁负责以及需要做什么决策。因此，项目汇报图应突出里程碑、计划与实际偏差、风险等级、资源冲突和未来一周的关键动作。

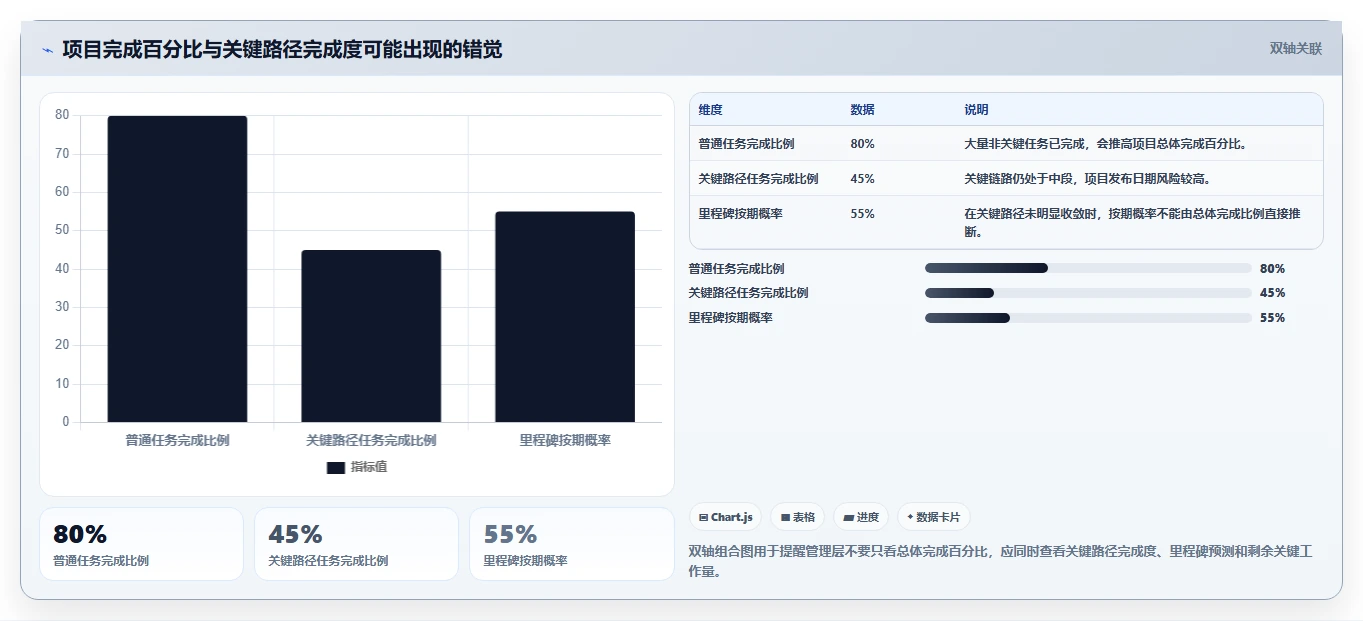

我在做项目汇报时，会把状态分为正常、预警和延期，而不是只使用完成百分比。一个项目即使完成了80%的任务，也可能因为剩余20%位于关键路径上而处于高风险状态；相反，完成60%的项目如果剩余工作有充分浮动时间，也可能仍然可控。

五、用一个产品上线案例验证：图示如何从“展示”转为“预警”

1. 案例背景：五个团队共同完成一次版本发布

下面用一个中型企业产品上线项目做演示。项目涉及产品、设计、研发、测试和运维五类角色，目标是在六周内完成一个面向企业客户的新功能发布。项目总周期并不算长，但存在外部接口、权限审核和多团队资源共享，属于典型的“任务数量中等、依赖关系较多、发布日期相对固定”的项目。

这类项目适合采用WBS、甘特图、网络图、关键路径、看板和里程碑仪表盘组合管理。若使用PingCode这类面向中大型企业的项目管理平台，可以将需求、研发任务、缺陷、版本和迭代信息关联起来，减少需求状态和开发状态各自维护的问题。对于对数据部署有要求的组织，私有化部署和既有工具迁移能力应作为技术评估项，而不能仅凭宣传页面做决定。

2. 第一次观察：WBS发现了容易被遗漏的工作

如果只列“需求、设计、开发、测试、上线”五个大任务，安全审核、回滚方案、异常状态设计和上线后观察都可能被隐藏在备注里。WBS把这些交付物展开后，团队才发现发布并不等于代码部署完成，还包括权限、监控、日志、验收和回滚等工作。

这一步的价值通常不会立即表现为工期缩短，却能显著减少项目后期突然冒出新任务的概率。对企业软件项目而言，越接近上线，新增一个合规或运维要求的成本越高，因此范围拆解应尽量在排期前完成。

3. 第二次观察：网络图发现技术方案与设计可以部分并行

需求确认完成后，UI设计和技术方案可以并行开展，二者都不必完全等待对方结束。开发实现则需要同时等待设计稿和技术方案。这个依赖关系比简单的“需求，设计，开发”线性排期更接近真实工作，也为项目节省了等待时间。

如果项目经理把所有任务按部门顺序排列，六周计划可能被人为拉长；如果把所有任务都设置成并行，又会产生大量返工。网络图的专业价值就在于区分“必须等待”和“可以并行”，而不是盲目追求任务同时开始。

4. 第三次观察：关键路径比总体完成率更能解释发布日期

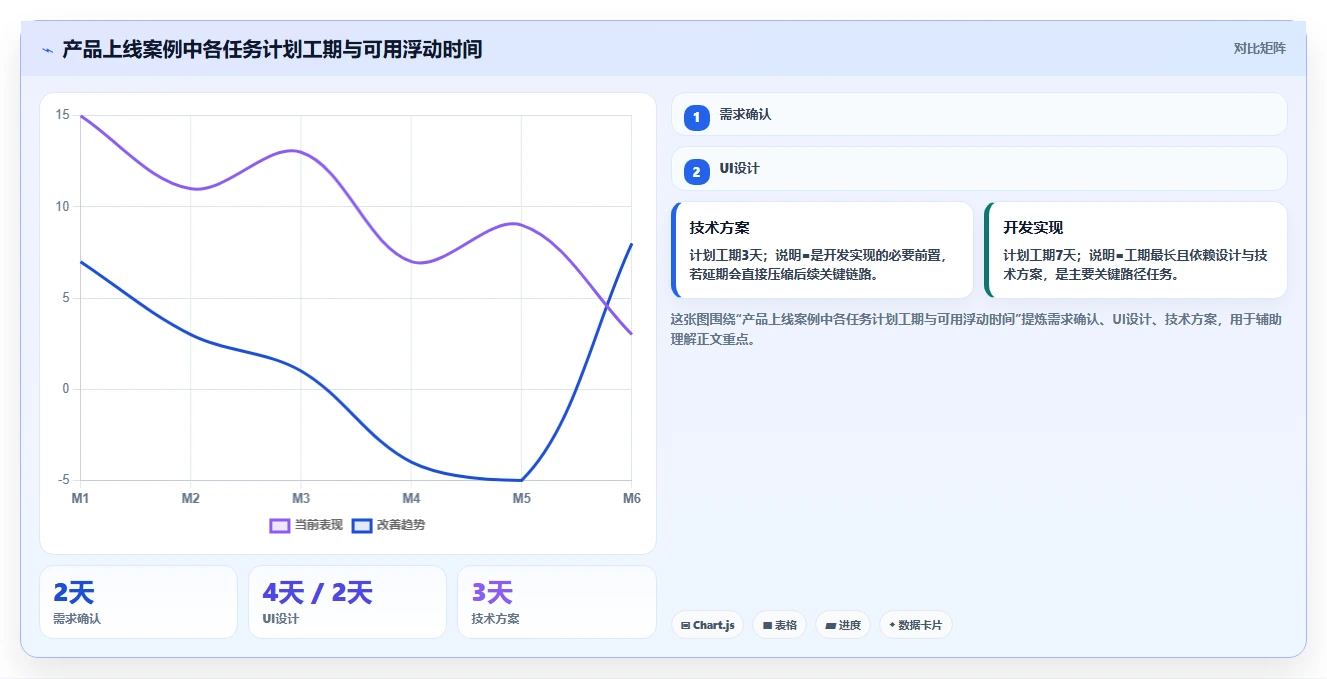

在该案例中，需求确认、技术方案、开发实现、测试验证、发布上线构成一条重要链路，计划工期为2+3+7+4+1，共17个工作日。UI设计虽然也会影响开发，但如果设计提前完成，或者部分页面可以先开发，它的浮动空间可能高于技术方案和测试验证。

因此，项目周会上不应只报告“已完成任务占比”。更值得追踪的是关键路径上的任务是否按期完成、测试缺陷是否集中增加、运维审核是否已经预约以及发布前的回滚方案是否完成。这样才能把“项目看起来很忙”转化成“发布日期是否可守”的判断。

5. 第四次观察：看板暴露了“待评审”而不是“开发中”才是瓶颈

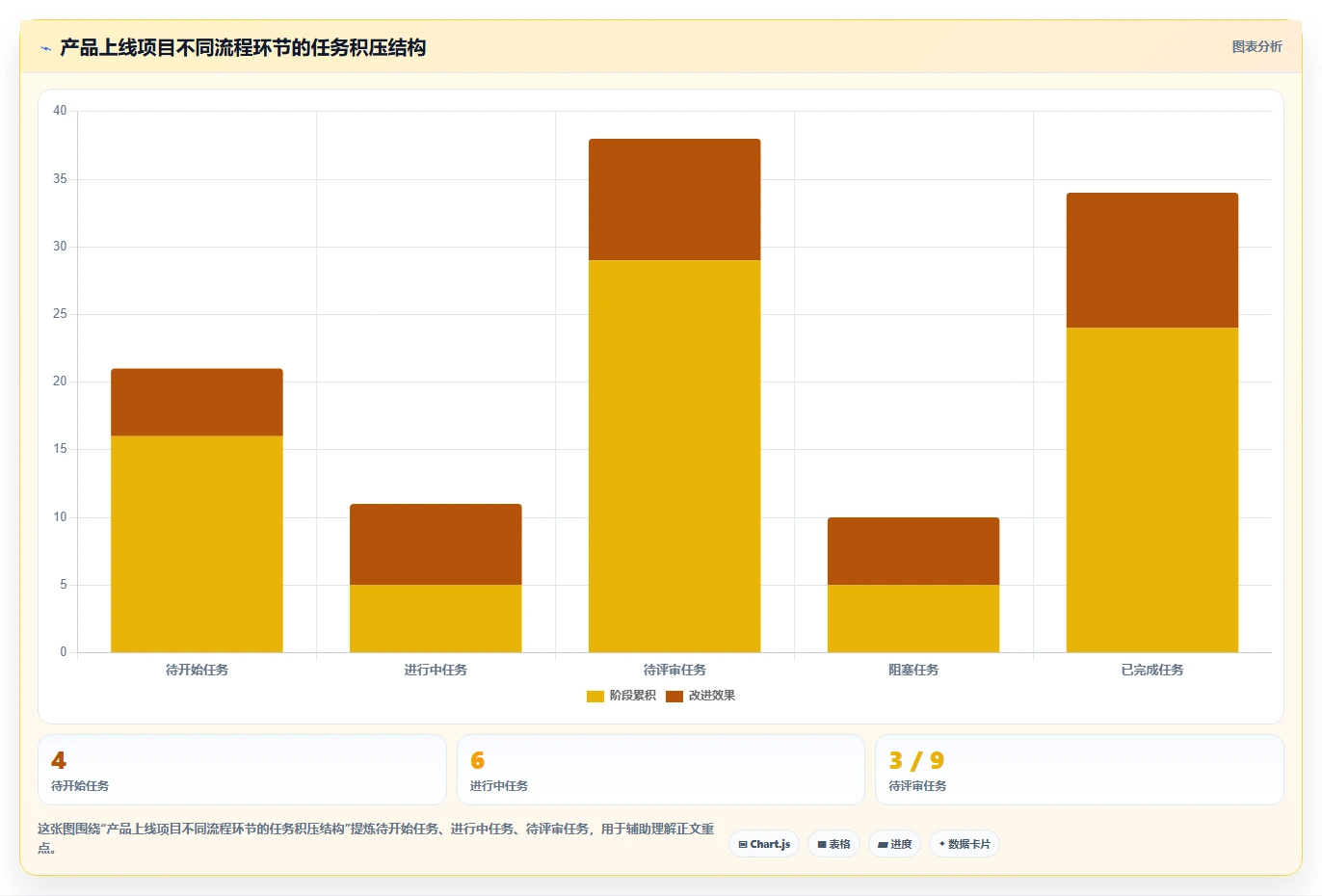

假设项目进入第二周后，看板上“进行中”有6项任务，“待评审”有9项任务，“阻塞”有2项任务。团队如果只看开发列，可能会继续安排更多任务；但待评审列已经形成堆积，说明瓶颈可能出现在评审人、验收规则或跨部门反馈，而不是研发产能。

处理方式不一定是增加开发人员。更合理的动作可能是安排集中评审时段、明确评审时限、减少同时提交的批次，或者由业务负责人先确认高风险需求。看板提供的是流量和排队信号，最终决策仍需结合负责人和业务约束。

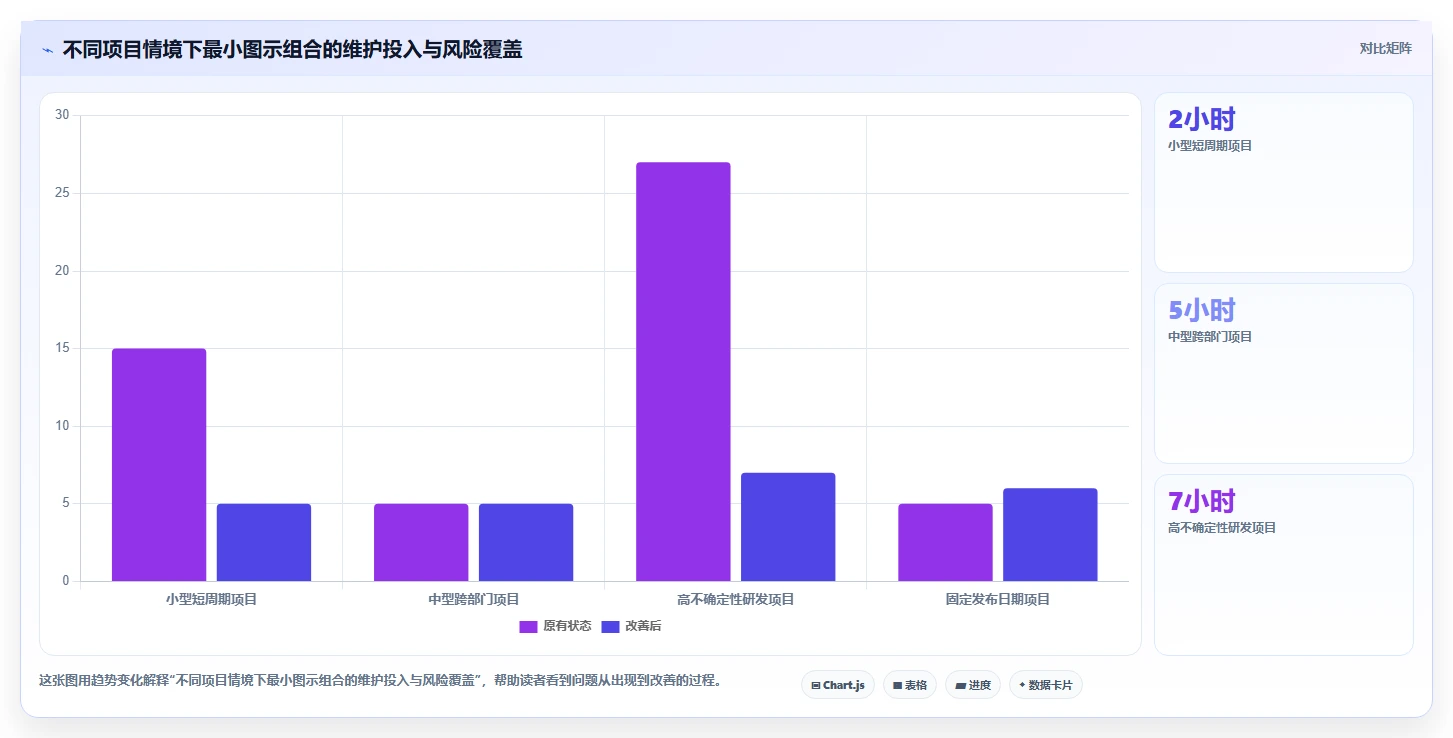

六、不同项目规模和风险条件下，应该如何落地

1. 小型项目：先用三件套，不要一开始建立复杂体系

如果项目只有3至8人，周期不超过一个月，任务依赖也比较简单，我建议从WBS、简化甘特图和看板开始。WBS负责确认范围，甘特图负责统一日期，看板负责日常跟进，已经可以覆盖大部分基本需求。

小型项目不适合为每个任务建立复杂的浮动时间和统计模型。过度精细化会让维护成本超过管理收益，团队最后可能花更多时间更新图表，而不是完成工作。只要任务有负责人、截止日期、完成标准和阻塞状态，通常就足以形成基本闭环。

2. 中型项目：增加依赖和里程碑，重点防止跨部门等待

当项目扩大到多个部门、十几名甚至几十名参与者时，简单任务列表很快会失效。此时应增加网络图或依赖关系视图，并在甘特图中明确关键里程碑。每周会议重点不应逐条念任务，而应围绕延期任务、关键路径变化、跨部门依赖和待决策事项展开。

如果组织使用PingCode这类平台，可以重点评估以下能力：需求到任务的关联、版本和迭代管理、权限隔离、报表视图、私有化部署、历史数据迁移以及与现有研发流程的兼容性。对于100人以上的组织，工具选型不能只看个人任务体验，还要看组织级权限、数据治理和跨团队协作成本。

3. 高不确定性项目：用区间和趋势替代单点承诺

技术预研、复杂集成和外部供应商协作项目，最忌讳把所有日期都写成精确到某一天的承诺。应使用PERT式的三点估计，记录最乐观、最可能和最悲观工期，并为高波动任务设置验证节点。

这类项目还应维护风险清单，并把风险动作放进计划。例如“供应商接口可能延期”不是可执行的风险描述，“在第10个工作日前完成接口样例确认，逾期则启用模拟数据方案”才是可追踪的风险动作。

4. 固定发布日期项目：优先保护关键路径和决策窗口

如果发布日期不可移动，项目管理的核心就不是让所有任务都保持绿色，而是保护关键路径。对于非关键范围，应提前定义可削减项，例如次要报表、低频配置、非核心动效或上线后再补充的优化项。

这需要在项目启动时就明确“必须上线”和“可以延后”的边界。否则到了最后一周，团队会在所有需求之间被迫做临时选择，范围、质量和发布日期都可能同时失控。

七、图示组合中的取舍：不是越多越好，而是越能触发正确动作越好

1. 甘特图与看板：时间视角和流程视角不能互相替代

甘特图适合回答“任务什么时候完成”，看板适合回答“任务现在卡在哪个环节”。一个任务即使在甘特图上没有延期，也可能已经在“待评审”列停留了三天；一个任务在看板上显示“进行中”，也不能说明它一定能赶上甘特图中的截止日期。

如果团队只关心发布日期，甘特图优先级更高；如果团队每天面对大量任务流转和审批等待，看板更有价值。中型项目通常应该两者并用，但不要求每个视图都展示全部字段。

2. WBS与网络图：范围清晰不等于顺序清晰

WBS可以确认项目包含哪些交付物，却不负责表达任务先后。两个任务都被列入项目范围，并不意味着它们必须串行，也不意味着它们可以无条件并行。网络图需要进一步说明输入、输出和依赖类型。

如果项目处于需求频繁变化阶段，WBS应随着范围基线调整；如果项目已经进入稳定执行阶段，网络图和甘特图则更值得持续关注。二者的更新触发条件不同，不能使用同一种维护节奏。

3. 关键路径与资源约束：理论最短工期不一定是实际可行工期

关键路径分析通常基于任务工期和逻辑依赖，但现实项目还受到人员、环境、预算和审批窗口限制。理论上两个任务可以并行，实际上可能都需要同一位架构师评审；理论上测试可以提前准备，实际上测试环境还没有申请下来。

因此，我会把资源约束叠加到关键路径判断中。真正需要优先关注的，不只是最长逻辑链，还包括关键资源是否可用、审批窗口是否锁定，以及任务是否存在不可替代的单点依赖。

4. 完成百分比与剩余工作量：指标口径必须先统一

完成百分比适合展示阶段性成果，但不适合单独预测发布日期。对于研发项目，我更关注剩余故事点、未关闭高优先级缺陷和待验收功能；对于内容项目，我会关注剩余篇数、审核队列和返工比例；对于施工或实施项目，则可能关注已验收工作量和未完成工程量。

进度指标必须与交付对象匹配。如果用任务数量衡量一个包含大量小任务和少量大任务的项目，小任务完成很多会造成进度虚高。必要时应按工作量、交付物权重或关键路径状态进行修正。

5. 何时应该减少图示

• 团队没有固定更新责任人时，先减少图示，保留一张主视图。
• 项目周期短于两周时，复杂关键路径分析可能不值得投入。
• 任务之间几乎没有依赖时，网络图的收益较低。
• 工作量无法稳定量化时，不要强行使用燃尽图制造趋势。
• 管理层只需要节点和风险时，不要把执行明细直接复制到汇报仪表盘。

八、发布前检查：让图示成为统一事实来源

1. 每张图都要完成六项检查

在项目启动和重要变更后，我会用下面的清单检查图示是否仍然可用。它不追求复杂，而是确保每个关键字段都有管理意义。

• 是否明确项目目标和最终交付物？
• 是否存在可验收的任务完成标准？
• 是否为每项关键任务指定唯一负责人？
• 是否记录了前置依赖和关键资源？
• 是否同时保留计划日期、实际日期和预测日期？
• 是否标识关键路径、里程碑和阻塞任务？
• 是否能看出未来一个周期内需要采取的动作？
• 是否写明了图示更新时间和数据责任人？

2. 建立适合团队节奏的更新机制

更新频率应由项目变化速度决定，而不是由某个管理模板规定。短周期研发迭代可以每天更新看板、每周更新里程碑；固定发布日期项目可以在关键任务发生变化时即时更新甘特图；长期战略项目则可能按双周或月度更新，但重大风险必须即时记录。

最重要的是确定“唯一事实来源”。如果项目经理维护一份表格、研发负责人维护一份系统、管理层又使用另一份汇报材料，团队很快会陷入版本核对。工具可以不同，但关键字段和状态口径必须统一。

3. 例会只讨论变化，不重复朗读图表

有效的项目例会不应逐行念任务名称，而应聚焦四类变化：计划与实际发生偏差、关键路径发生变化、任务进入阻塞状态、需要跨团队或管理层决策。没有变化的任务可以通过图示异步查看，不必占用会议时间。

我建议每项异常都采用“现象，原因，影响，动作，负责人，截止时间”的格式记录。例如：“安全审核延期一天，原因是权限清单未确认，将压缩发布缓冲一天；产品负责人今天18点前确认清单，项目经理明早重新计算发布日期。”这比“请相关同事尽快推进”更容易形成闭环。

4. 选择工具时，先做真实项目试运行

如果团队准备从Excel或分散表格迁移到某项目管理工具，建议不要只看功能清单。应选一个正在进行、依赖关系真实存在、参与者超过两个部门的项目，试运行两周，重点观察任务录入、权限、看板流转、甘特图更新、报表生成和通知噪声。

中大型组织还应额外验证数据权限、私有化部署、接口能力、历史数据迁移、组织层级和审计要求。对于使用过Jira的团队，迁移评估不应只看能否导入任务，还要检查工作流、字段、评论、附件、关联关系和历史状态是否能平滑承接。国产替代的价值不仅是更换产品名称，更是降低长期数据治理和协作成本。

九、最后的行动建议：从三张图开始，而不是从七张图开始

1. 今天就能完成的最小实践

如果你的项目目前只有一张混乱的任务表，不必一次性重建全部体系。先创建一份WBS，写清最终交付物和末级工作包；再把关键任务放入简化甘特图，补充负责人、起止日期和前置任务；最后建立一个看板，增加“阻塞”列，并要求每张阻塞卡片写明原因和下一步动作。

这三步可以在半天到一天内完成，重点不是图表形式，而是让团队第一次拥有统一的范围、时间和执行状态视图。等项目出现复杂依赖或发布日期风险，再增加网络图、关键路径和里程碑仪表盘。

2. 下次项目会议可以直接使用的五个问题

1. 本周有哪些任务从计划状态变成了实际延期？
2. 哪些任务正在等待输入、评审、环境或外部人员？
3. 关键路径是否发生变化，发布日期是否仍然可守？
4. 当前最大的流程瓶颈在哪一列，应该由谁解除？
5. 如果必须保住发布日期，哪些范围可以延后或削减？

3. 我的最终判断

项目进度一目了然，不是因为团队画了更多图，而是因为每张图都对应一个明确问题，并且有人会根据图上的变化采取行动。WBS防止范围遗漏，甘特图统一时间，网络图解释依赖，关键路径识别延期敏感点，PERT表达不确定性，看板暴露流程瓶颈，里程碑仪表盘则帮助管理层快速决策。

最实用的项目图示方案，永远不是最复杂的方案，而是团队能够持续更新、能够共同理解、能够直接触发动作的方案。你可以先选一个正在进行的项目，保留原始计划，建立WBS、甘特图和看板三件套；运行一周后，再根据实际暴露出的等待、返工和资源冲突，决定是否增加关键路径、PERT或管理层仪表盘。

当图示不再只是汇报材料，而是成为团队每天判断优先级、发现阻塞和调整计划的共同语言，项目进度才算真正变得清晰。
