10个步骤轻松绘制项目里程碑图：从新手到专家的实用指南

很多人第一次绘制项目里程碑图时，都会把任务清单直接复制到时间轴上，结果图做得很满，却回答不了管理者最关心的三个问题：项目现在走到哪里了、下一个关键结果是什么、延期会影响什么。里程碑图的核心不是“把项目画出来”，而是把项目中值得被确认、被汇报、被预警的结果筛选出来。下面我会用一个官网改版项目贯穿讲解，从节点筛选、日期设置、验收标准到工具选择，完整拆解10个步骤，帮助你做出一张真正能用于推进项目的里程碑图。

一、先讲核心结论：里程碑图不是缩小版甘特图

1. 里程碑图真正要表达什么

我在项目汇报中经常看到一种误区：团队认为图表越详细越专业，于是把几十个任务、每个负责人和所有日期都塞进一张图。结果是制作者自己看得懂，其他人只能听口头解释。

一张合格的里程碑图，至少要表达四件事：项目有哪些主要阶段，哪些节点代表阶段性结果，关键结果计划何时完成，目前处于什么状态。至于每个任务的工时、资源分配和前后依赖，通常应该放在任务表或甘特图中，而不是全部挤进里程碑图。

我的判断标准很简单：如果删掉一个节点后，管理者仍然能准确判断项目状态，这个节点大概率不是核心里程碑。里程碑图要主动牺牲一部分细节，换取更快的理解速度。

2. 里程碑、阶段和任务的区别

“设计首页”是一个过程型任务，“首页视觉方案定稿”则更像里程碑，因为后者有明确的输出物和确认状态。前者可能持续几天，也可能反复修改；后者可以通过文件版本、评审记录或负责人确认来判断是否完成。

3. 为什么不要给里程碑设定绝对数量

有人会问，一张项目里程碑图放几个节点最合理。我的答案是：没有适用于所有项目的固定数量。一个两周的活动项目可能只需要5个节点，一个持续一年的工程项目可能需要按阶段设置十几个关键节点。

节点数量应该由项目周期、汇报对象和风险密度共同决定。面向高层的月度汇报，需要控制信息密度；面向项目组的周度跟进，则可以增加下一步验收节点。决定节点是否保留的依据，不是它是否“重要”，而是它是否需要被单独管理。

二、绘制前先准备四类基础信息

1. 先明确项目的时间边界

不要一打开绘图工具就开始拖动图形。第一步应先记录项目计划开始日期、计划结束日期，以及可能影响交付的固定时间窗口，例如合同约定日期、发布窗口、展会日期或客户验收日期。

我建议同时保留“计划日期”和“实际日期”两个字段。项目进行中可以暂时只填写计划日期，项目结束后再补充实际日期。不要为了让图表看起来整齐而直接覆盖原计划，否则复盘时无法判断项目是估算偏差、执行延期，还是需求发生了变化。

2. 建立阶段骨架

阶段不是把任务按部门分组，而是按项目结果形成的过程分组。官网改版项目可以划分为立项、需求、设计、开发、测试、上线和复盘；市场活动项目则可能划分为策划、招商、物料、预热、执行和总结。

阶段划分必须符合项目实际的推进逻辑。如果团队按部门划分成产品部、设计部、研发部、市场部，图表可能看起来组织结构清晰，却看不出项目从需求到交付是如何流动的。

3. 先列出候选结果，再筛选里程碑

不要一开始就凭感觉挑节点。我通常会先把所有评审、交付、验收、上线、签署和关键决策列出来，形成候选清单，再进行二次筛选。这样可以降低遗漏关键外部确认点的风险。

候选清单至少包含节点名称、所属阶段、计划日期、负责人和完成依据。对于复杂项目，还应记录前置条件、影响范围和风险等级。

4. 为每个候选节点寻找完成证据

一个节点如果无法回答“什么证据证明它已经完成”，就不适合直接作为里程碑。比如“推进开发”无法作为完成标准，因为它既没有明确边界，也没有单一结果；“核心功能开发完成并通过内部冒烟测试”则更容易被验证。

• 文档型证据：需求说明书、设计稿、测试报告、会议纪要。
• 审批型证据：评审结论、签字记录、系统审批结果。
• 系统型证据：版本上线、接口联调通过、验收环境可用。
• 业务型证据：客户确认、合同签署、活动正式举办。

三、10个步骤完成项目里程碑图

1. 明确图表的使用目的

同一个项目，内部执行版和管理层汇报版不应使用完全相同的图。内部执行版关注下一步工作和风险，管理层版关注阶段结果、重大偏差和需要决策的事项，客户版则要突出客户需要确认的交付物。

绘制前先写一句用途声明，例如“用于每周项目例会跟进”或“用于客户阶段验收汇报”。这句话会直接影响节点数量、字段多少和颜色编码。

2. 确定项目总周期和时间刻度

横轴可以按天、周、月或季度展示。两周以内的项目适合按天或工作周展示；一到三个月的项目通常按周展示；持续时间更长的项目则适合按月或季度展示。

时间刻度过细会导致标签拥挤，过粗又看不出延期位置。我曾经处理过一个六周项目，最初图表按天显示，节点文字互相遮挡；改成按周展示并在节点旁补充具体日期后，会议讨论反而更快。

3. 划分主要项目阶段

阶段数量不宜追求整齐。项目有几个真实的交付转折点，就可以划分几个阶段。对于官网改版，需求、设计、开发、测试和上线是较自然的阶段；如果项目还包含合规审查或多轮客户验收，就应单独增加相应阶段。

阶段划分完成后，检查每个阶段是否有清晰的开始条件和结束条件。一个阶段如果没有结果出口，只是把若干任务装进一个颜色区域，后续仍然无法判断是否真正完成。

4. 列出所有候选关键节点

此时不要急于设计视觉样式，先用表格记录候选节点。推荐字段包括：阶段、候选节点、计划日期、负责人、完成证据、前置条件、影响范围和当前状态。

5. 用四个问题筛选真正的里程碑

我通常会对每个候选节点连续提问。第一个问题是，它是否产生了可以交付或确认的结果；第二个问题是，它是否影响后续关键工作；第三个问题是，它是否需要客户、管理者或跨部门确认；第四个问题是，延期后是否会改变项目整体判断。

四个问题中，如果一个节点只满足“团队做过这件事”，却不满足结果、影响、确认或风险中的任何一项，就应当回到任务表，而不是放入里程碑图。

• 保留：需求评审通过、合同正式签署、测试报告通过、系统正式上线。
• 谨慎保留：内部培训完成、单个页面文案完成、某位成员提交初稿。
• 通常删除：跟进客户、推进开发、开会讨论、持续优化。

6. 用结果导向的方法命名节点

好的节点名称应该让没有参与项目的人也能理解其完成状态。推荐使用“对象＋动作结果＋状态”的结构，例如“首页视觉方案评审通过”“首轮测试缺陷关闭”“客户验收确认”。

避免把“开发”“测试”“沟通”“跟进”单独写在图上。这些词描述的是过程，不是结果。若确实需要表达过程，可以放在任务清单中，里程碑图只保留可以被确认的节点。

7. 补充日期、负责人和验收条件

最基础的里程碑图至少需要节点名称和计划日期。若用于项目管理，我建议再增加负责人、当前状态和验收条件；若用于复盘，则补充实际完成日期、偏差天数和延期原因。

负责人最好使用唯一责任角色，而不是写“项目组”或“相关人员”。“项目组”意味着所有人负责，实际往往变成没有人负责。对于跨部门节点，可以指定一个牵头人，同时在备注中写清协作部门。

8. 选择与项目复杂度匹配的工具

小型、低依赖项目可以使用表格或演示文稿工具完成静态版；多人协作项目需要在线同步、评论和权限；复杂项目则应选择能够管理任务依赖、基线、版本和进度预警的平台。

如果团队规模超过100人，项目数量较多，并且存在研发、产品、测试、交付等多角色协作，仅靠手工维护一张图片，通常会很快失效。此时可以评估PingCode这类面向中大型企业的项目管理平台，重点关注里程碑能否与任务、版本、需求和风险状态联动，而不是只看模板是否漂亮。

对于有数据安全或合规要求的组织，PingCode支持私有化部署；如果团队原先使用Jira，还应在选型时重点核对迁移范围、字段映射、历史数据保留和权限转换。所谓“平滑迁移”不能只看导入功能，还要确认原有工作流、报表和用户权限能否延续。

9. 进行排版和视觉编码

视觉设计的目标不是装饰，而是帮助读者快速区分阶段、状态和风险。阶段可以用浅色背景区分，已完成、进行中和延期可以用三种固定颜色表达，避免每个部门自行定义颜色。

我建议把颜色数量控制在四种以内。颜色过多会让读者先研究图例，再理解项目；颜色过少则无法快速识别风险。延期节点最好同时显示文字或图标，不要只依赖红色，因为打印、投影或色觉差异都会降低颜色的辨识效果。

10. 检查后再发布

发布前先进行逻辑检查，再进行视觉检查。逻辑检查关注日期顺序、阶段关系、前置条件和完成状态；视觉检查关注文字是否重叠、图例是否清楚、重点是否突出，以及不熟悉项目的人能否独立读懂。

最后把图表放到会议参与者最常用的场景中测试：在投影屏上看一次，在手机上看一次，在导出PDF后看一次。很多在电脑大屏上清晰的图，缩小后会变成无法阅读的彩色线条。

四、案例演示：把官网改版任务表转换成里程碑图

1. 项目背景与原始任务

下面用一个虚拟的企业官网改版项目说明完整过程。项目计划周期为6周，参与角色包括产品、设计、研发、测试、市场和客户代表，目标是完成首页、产品页和联系页面的结构与视觉升级，并在第6周上线。

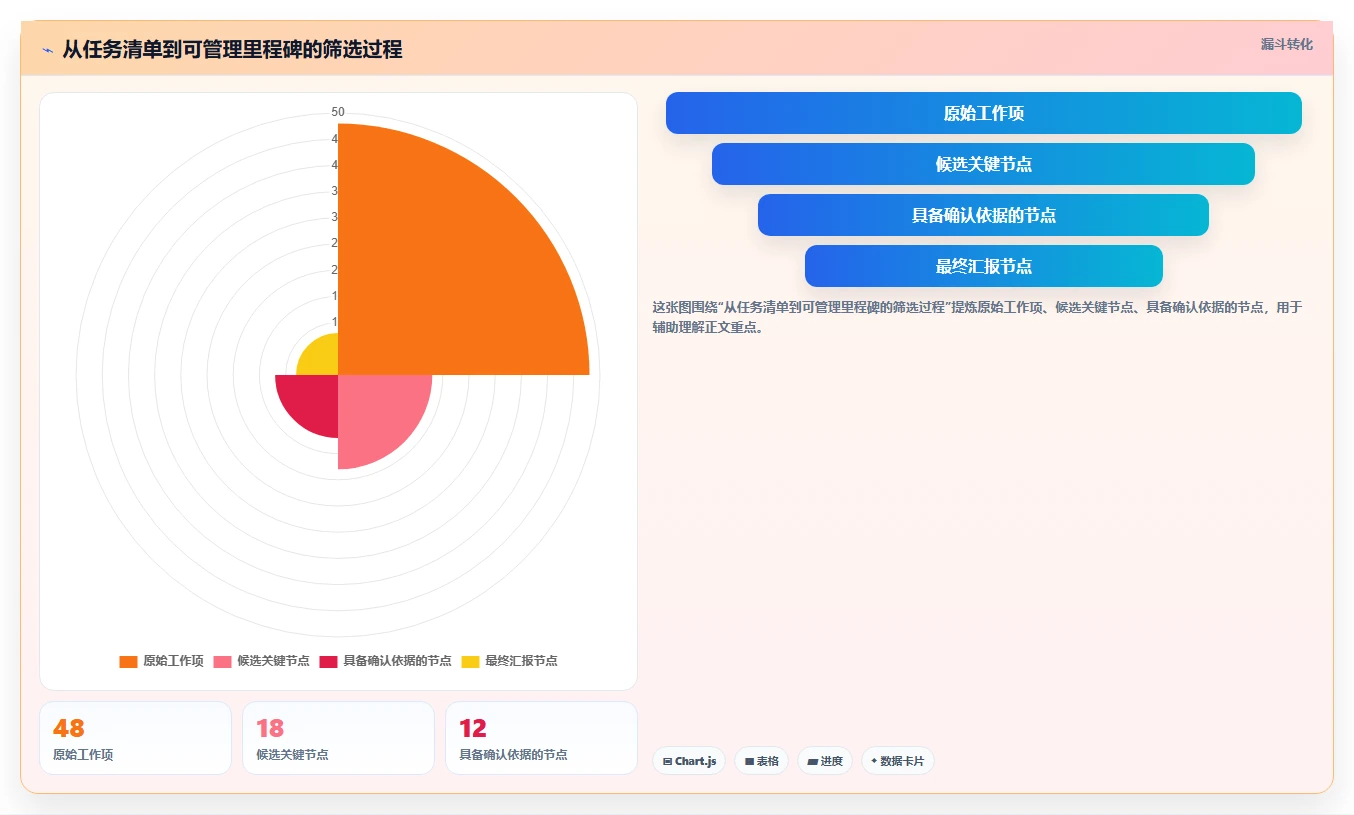

原始任务表中可能有48项工作，包括访谈客户、整理竞品页面、撰写文案、制作线框图、设计组件、开发页面、配置环境、修复缺陷和准备发布公告。48项任务适合项目组执行，却不适合直接给管理层阅读。

2. 候选节点的筛选过程

“完成用户访谈”可以作为需求阶段的输入，但不一定是最终里程碑；“需求范围确认”则更适合，因为它意味着后续设计和开发的边界已经被确认。“撰写页面文案”通常是普通任务；“页面内容最终确认”则可能成为客户确认节点。

按照结果、影响、确认和风险四个维度筛选后，最终保留以下8个里程碑：

1. 项目范围与目标确认。
2. 需求评审通过。
3. 网站信息架构确认。
4. 视觉方案定稿。
5. 核心页面开发完成。
6. 首轮测试通过。
7. 客户验收确认。
8. 官网正式上线。

3. 为节点设置可验收条件

4. 如何从图表中发现风险

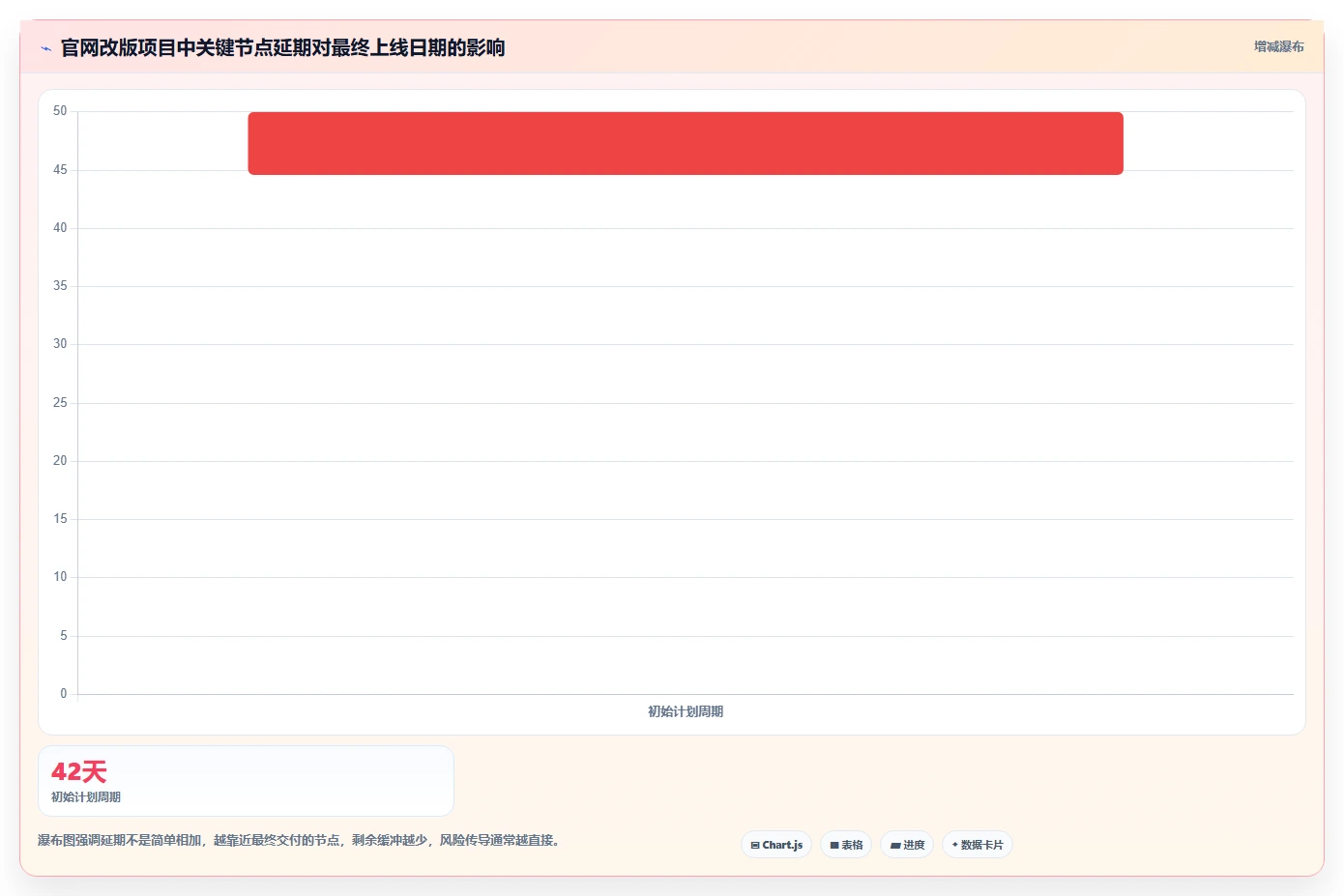

假设视觉方案定稿延期3天，但研发仍然可以通过提前准备组件和环境，把开发节点只推迟1天，那么它属于可吸收偏差；如果客户验收本身只有半天缓冲，任何验收意见都可能影响上线，则应在里程碑图中增加风险标记。

里程碑图的风险价值，不在于把所有延期都染成红色，而在于区分“局部延期”和“会改变最终承诺的延期”。会议中应优先讨论后者，否则团队会把大量时间耗在对最终交付没有影响的小偏差上。

五、不同工具怎么做：从静态图到联动管理

1. 用WPS或Excel制作基础版

如果项目规模较小，最稳妥的做法不是寻找复杂模板，而是先建立一张结构化数据表，再根据表格生成时间轴。基础字段可以设置为阶段、里程碑、计划日期、实际日期、负责人、状态和备注。

在表格中先完成排序和状态校验，再复制到演示文稿或文档中进行视觉排版。这样做的优点是日期和名称容易批量修改，缺点是图表不会自动反映任务依赖，也不适合多人同时维护复杂项目。

2. 用协作工具处理多人更新

当项目成员分散在不同部门或办公地点时，静态图片很快会出现多个版本：项目负责人有一份，产品经理有一份，客户手里又是另一份。在线表格或协作白板可以降低版本分裂，但必须配置编辑权限和更新规则。

我建议只允许项目负责人修改里程碑日期，负责人可以更新状态和备注，其他成员通过评论提出变更建议。没有权限边界的协作工具，往往不是更透明，而是更容易出现日期被误改、历史记录消失的问题。

3. 什么时候需要某项目管理平台

当一个团队同时管理多个项目，且里程碑状态依赖需求、任务、版本、缺陷和风险时，手工维护图片的成本会持续上升。平台的价值不只是“自动画图”，而是让节点状态能够从实际执行数据中产生。

以PingCode为例，中大型企业或100人以上组织在评估时，可以重点查看里程碑与需求、任务、版本、测试结果之间是否能建立关联；如果组织有数据隔离要求，还要核对私有化部署能力；如果准备替换原有Jira体系，则应重点确认字段、工作流、历史记录和权限的迁移方案。

我不建议仅凭“支持某功能”就做采购判断。真正需要验证的是：项目成员是否愿意持续更新，管理者是否能从首页看到关键偏差，系统是否能导出适合客户和高层阅读的版本，以及迁移后是否会增加新的重复录入。

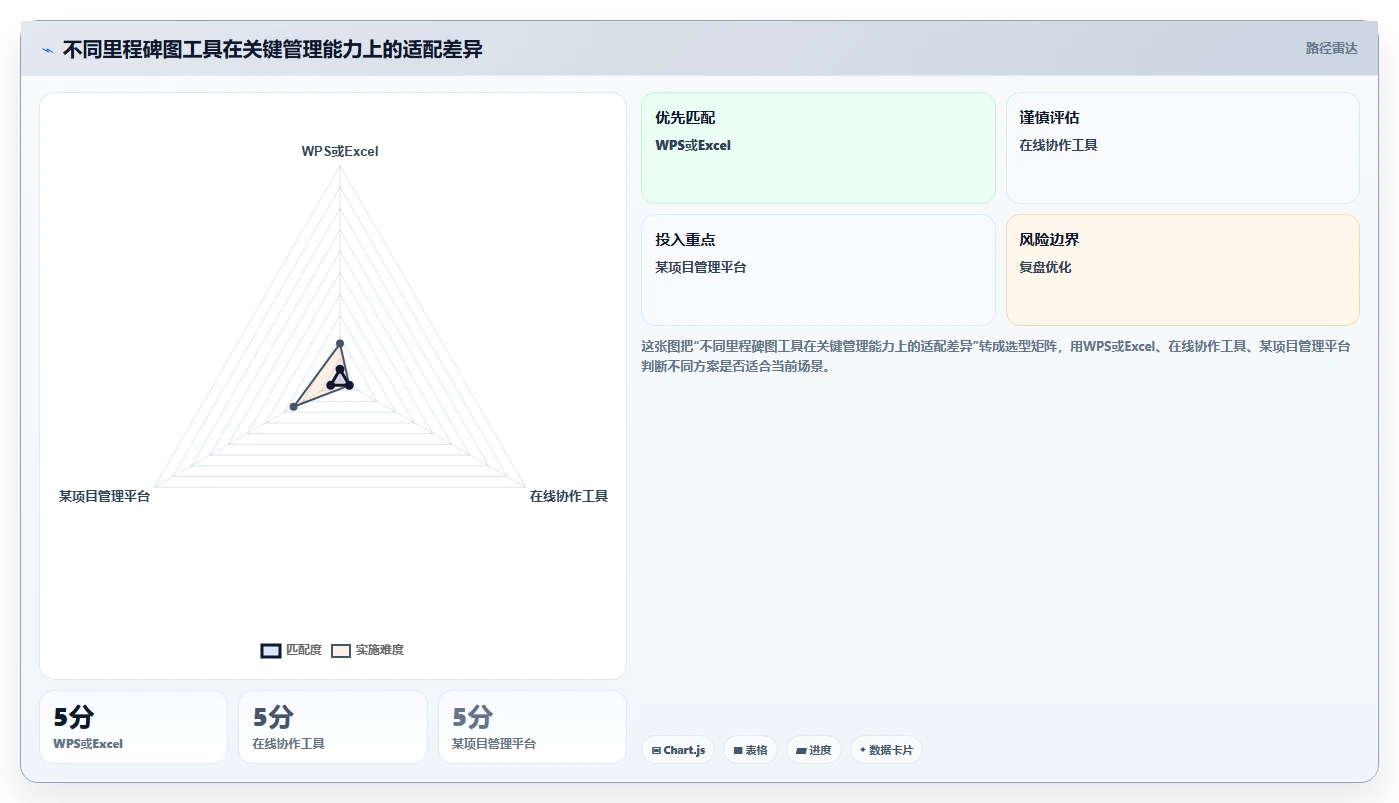

4. 工具选择的取舍表

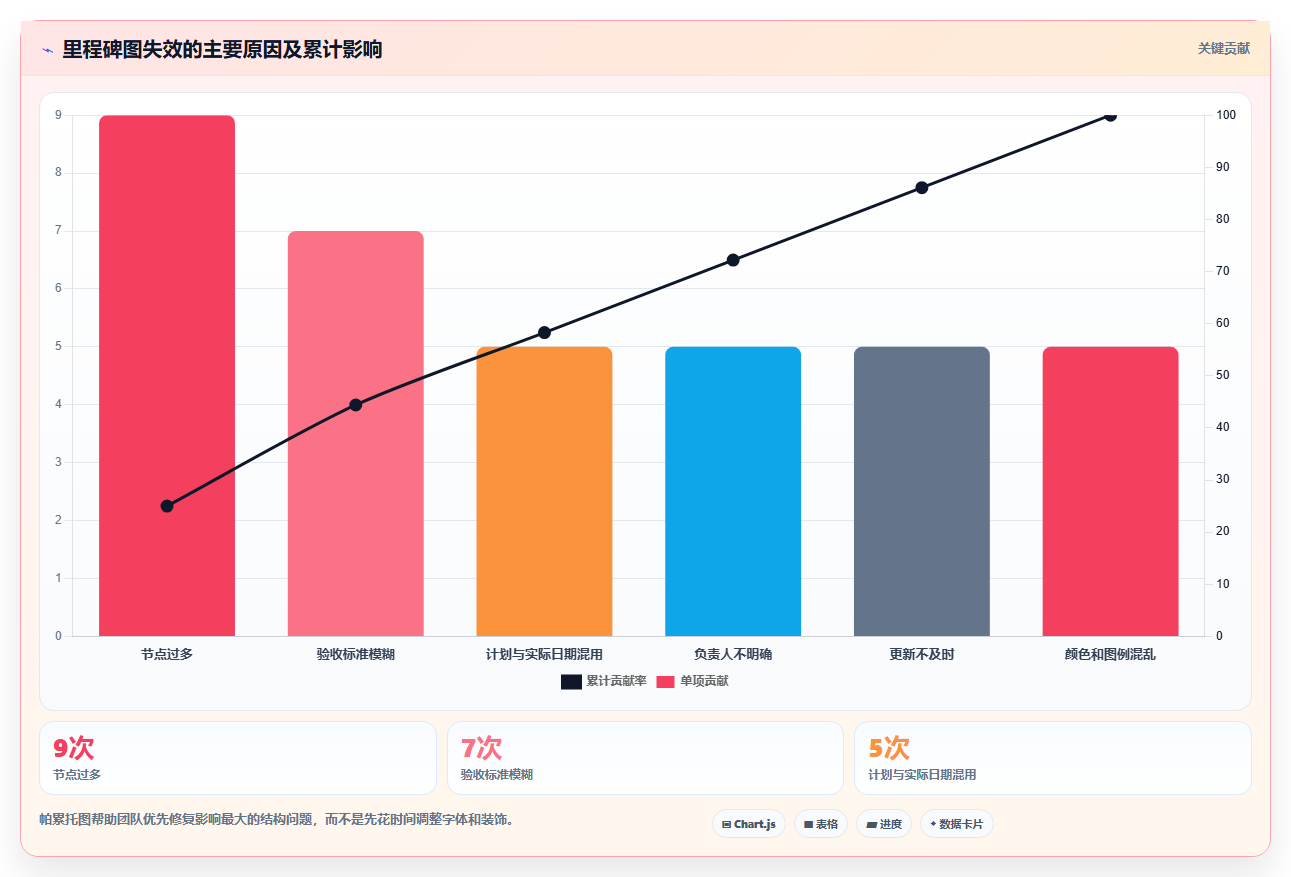

六、最容易出现的八个问题，以及我的修正方法

1. 把所有任务都放进图里

这是最常见的问题。任务清单是为了执行，里程碑图是为了判断。如果一张图放入几十个任务，读者会把注意力放在文字密度上，而不是项目结果上。

修正方法是把任务分成三层：执行层保留全部任务，管理层保留关键交付和决策，汇报层只保留最能代表项目状态的节点。三层数据可以来自同一个源，但展示范围不应完全相同。

2. 节点名称过于模糊

“需求完成”“开发结束”“项目推进中”都无法形成明确判断。尤其是“需求完成”，可能意味着文档写完、产品经理自检完成，也可能意味着客户正式确认。

修正时加入对象、结果和状态，例如“核心需求评审通过”“核心页面开发完成并可测试”“客户验收问题关闭”。名称越接近验收语言，后续争议越少。

3. 只写计划日期，不记录实际日期

只写计划日期适合首次汇报，却不适合持续跟踪。项目一旦发生变更，读者无法判断原计划是什么，也无法区分延期与重新排期。

至少保留计划日期、实际日期和当前状态三个字段。若日期发生变化，再增加变更原因和批准人，避免项目成员私自移动节点后形成“看起来从未延期”的假象。

4. 没有唯一负责人

“项目组负责”“产品和研发共同负责”通常意味着责任边界不清。里程碑可以有多个协作者，但应该只有一个对推动结果负责的牵头角色。

对于需要多部门配合的节点，可以采用“牵头人＋协作部门”的写法，并在项目规则中约定谁有权确认节点完成。

5. 颜色过多或状态定义不一致

如果蓝色在一个阶段表示“进行中”，在另一个阶段又表示“已完成”，颜色就失去了信息价值。颜色系统必须在项目开始时定义，并在图例中明确说明。

• 绿色：已完成，并且有完成依据。
• 蓝色：进行中，尚未达到验收条件。
• 橙色：存在风险，但尚未确认延期。
• 红色：已延期，或已经影响后续关键节点。

6. 把里程碑图做成复杂甘特图

甘特图擅长展示任务持续时间、依赖关系和资源安排；里程碑图擅长展示关键节点和阶段结果。两者可以组合使用，但不能因为软件支持甘特图，就把所有甘特信息复制到汇报图中。

如果会议讨论的是“谁在什么时候完成哪项任务”，使用甘特图更合适；如果会议讨论的是“本月是否完成需求确认、下月能否上线”，里程碑图更有效。

7. 忽略前置条件和缓冲时间

两个节点在时间轴上相邻，并不代表它们可以无缝衔接。客户确认、环境准备、合规审查和数据迁移都可能是隐性前置条件。

对于高风险节点，建议在备注中写清前置条件，并增加风险标记。不要把所有时间都排成连续的满负荷计划，完全没有缓冲的计划通常只要发生一次变更就会整体失真。

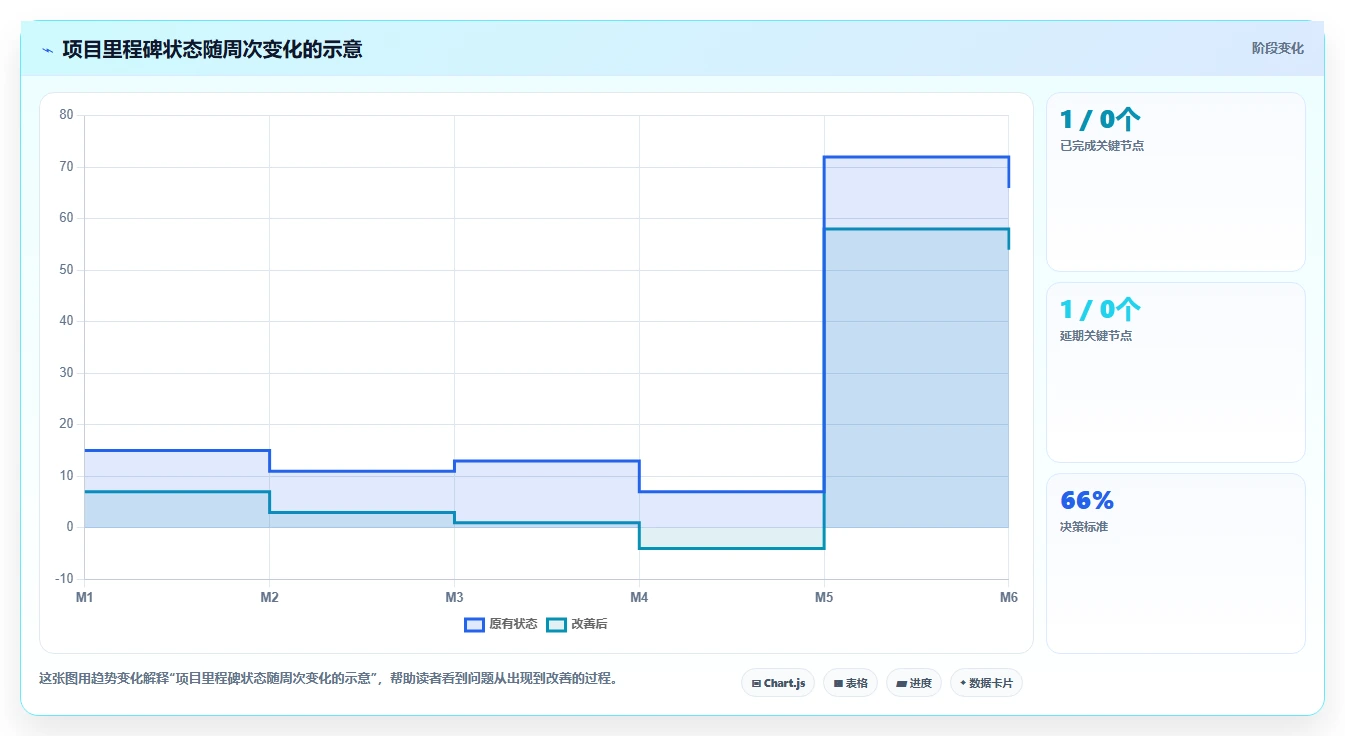

8. 图表发布后不再更新

里程碑图不是一次性海报，而是项目状态的可视化记录。若每周会议都展示同一张图，团队会逐渐把它当成装饰，无法发挥预警作用。

建议在固定节奏下更新：短周期项目每周更新一次，中长期项目可按周更新近期节点、按月更新整体节点。每次更新都应记录谁修改、修改了什么、为什么修改。

七、不同项目情况下的行动建议

1. 新手第一次制作

第一次制作时，不要从复杂模板开始。先用一张表完成七个字段：阶段、里程碑名称、计划日期、负责人、完成条件、状态、备注。只要这七个字段逻辑正确，再考虑颜色、图标和布局。

新手最需要训练的不是软件操作，而是区分任务和结果。可以把每个候选事项改写成“完成什么、由谁确认、以什么为准”，如果改写后仍然模糊，就暂时不要放入里程碑图。

2. 需要向管理层汇报

管理层通常不需要知道每个任务的执行细节，而需要看到项目是否按计划推进、哪些节点有风险、是否需要决策。汇报版应优先展示最终交付、重大决策和影响范围较大的偏差。

建议在节点旁增加一句简短结论，例如“按计划”“预计延迟2天”“等待客户确认”。不要让管理者通过颜色猜测状态，也不要把解释全部留到口头汇报环节。

3. 需要与客户沟通

客户版里程碑图要避免出现过多内部术语。客户关心的是何时看到方案、何时确认范围、何时验收、何时上线。研发任务、内部缺陷和部门协作细节可以放在内部版本中。

如果客户经常变更需求，应在图中区分原计划日期和调整后的承诺日期，并标注变更确认时间。这样可以避免所有日期变化都被理解为项目团队执行不力。

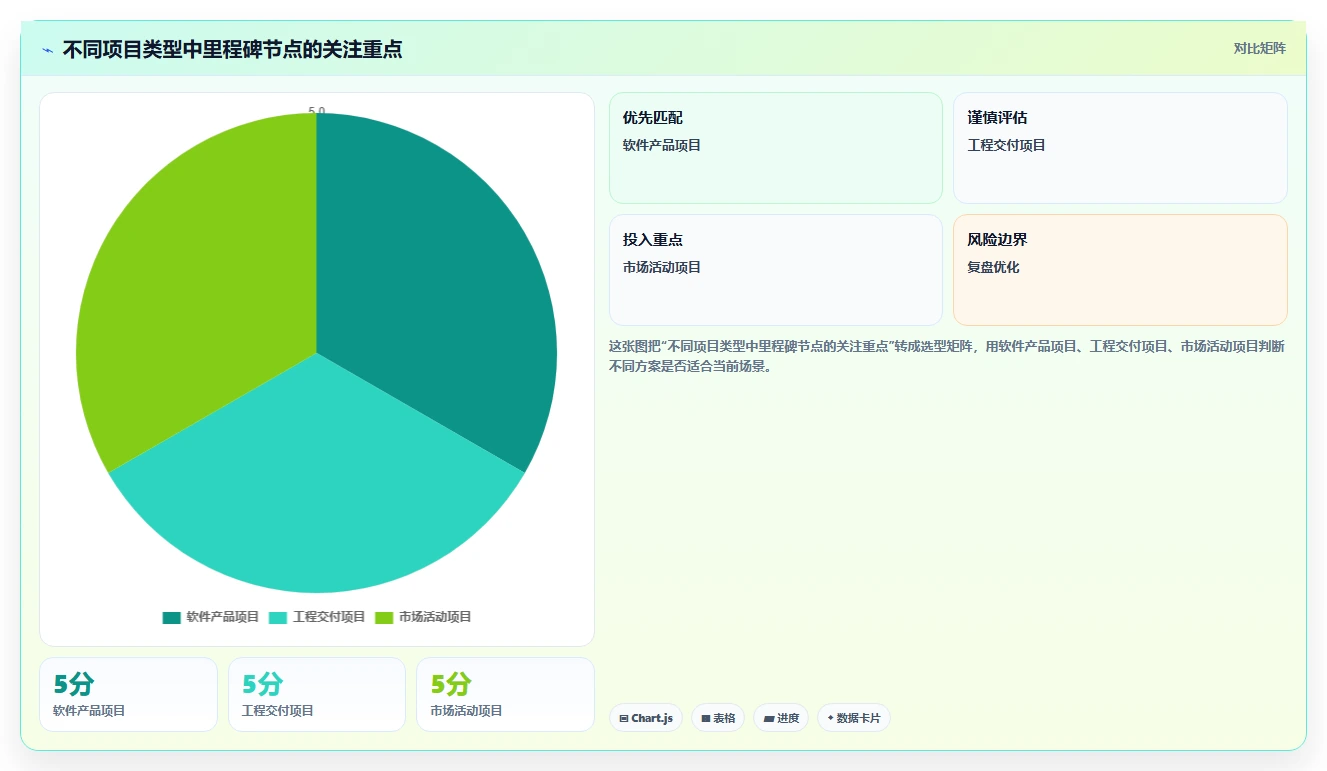

4. 工程或交付型项目

工程项目的里程碑通常与合同、阶段验收、关键工序、材料进场、设备调试和竣工交付相关。不能直接照搬软件项目的“需求，设计，开发，测试”结构。

工程项目尤其需要关注节点之间的现场条件和外部审批。一个看似简单的“设备安装完成”，可能依赖材料到场、基础验收、施工许可和安全检查。里程碑图中应通过备注或关联文档保留这些前置条件。

5. 中大型组织的多项目管理

当组织同时运行几十个项目时，单个项目图表清晰并不代表整体管理有效。此时更重要的是统一字段、状态和里程碑定义，让管理者可以横向比较不同项目。

如果团队使用PingCode等某项目管理平台，建议先统一“里程碑状态”“延期定义”“风险等级”和“责任角色”四项规则，再配置报表和仪表盘。没有统一口径，平台只会把不同团队的混乱更快地汇总起来。

八、如何处理延期、变更与复盘

1. 延期后不要直接覆盖原日期

项目延期后，最简单的做法是把原日期改成新日期，但这会损失重要的管理信息。正确做法是保留计划日期，增加实际日期或调整后日期，并记录变更原因。

2. 区分延期、重新基线和范围变更

如果客户新增了一个页面，项目结束日期因此变化，这不一定是执行延期，而可能是范围变更。如果原范围没有变化，团队只是晚于承诺日期完成，才更接近执行延期。

这一区分很重要。把范围增加造成的变化全部归因于延期，会让复盘结论失真；把真正的执行问题包装成范围变更，也会掩盖流程缺陷。

3. 用里程碑图做复盘而不是追责墙

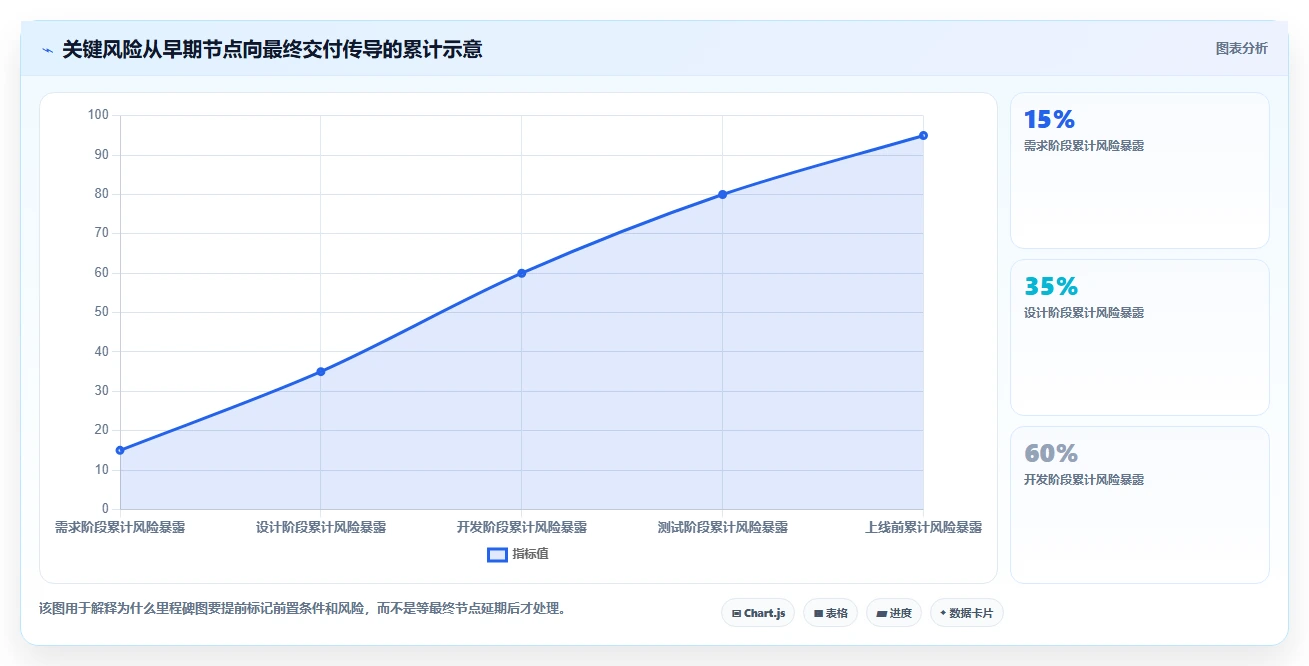

复盘时不要只统计延期天数，还要追问偏差最早在哪个节点暴露、哪个前置条件没有被识别、哪个决策等待时间最长。里程碑图能帮助团队看到风险如何逐步传导。

例如，最终上线延期5天，原因可能并不是上线当天效率低，而是需求确认晚了2天、设计返工增加了2天、客户验收又等待了1天。只有还原链路，下一次计划才有改进依据。

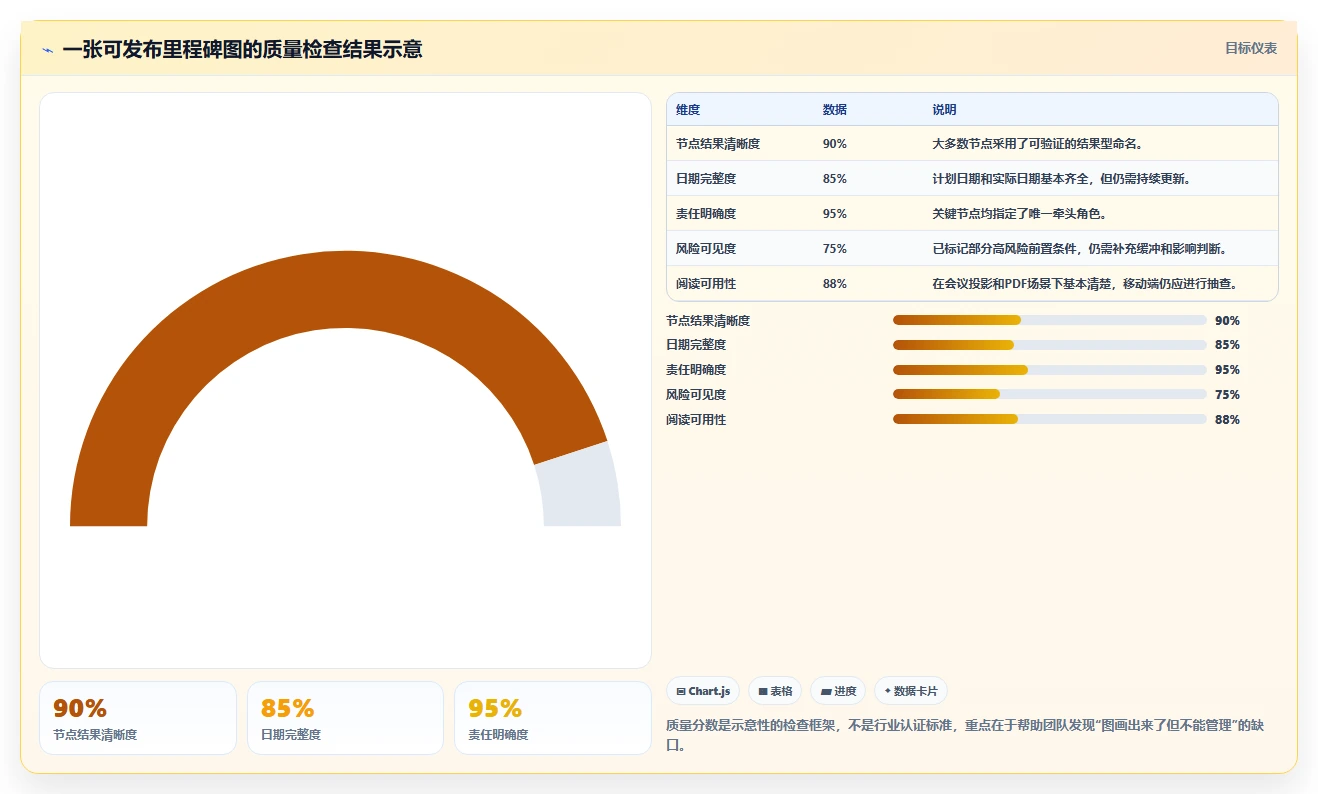

九、发布前检查清单与质量判断

1. 内容完整性检查

• 是否明确项目起止时间和时间刻度。
• 阶段划分是否符合项目真实流程。
• 每个里程碑是否代表明确结果，而不是模糊动作。
• 每个重要节点是否有负责人。
• 每个节点是否存在可查证的验收依据。
• 是否同时保留计划日期和实际日期。

2. 逻辑与风险检查

• 节点的先后顺序是否符合实际依赖关系。
• 是否标出了影响最终交付的前置条件。
• 延期节点是否说明对后续工作的影响。
• 范围变化是否与执行延期区分开。
• 是否存在没有缓冲时间的连续排期。

3. 阅读体验检查

• 不熟悉项目的人能否在30秒内找到当前阶段。
• 是否能看出下一个关键节点。
• 图例和颜色含义是否一致。
• 缩小到手机屏幕或导出PDF后是否仍然可读。
• 是否删除了不会影响项目判断的细节。

我建议把“30秒理解测试”作为发布前的最后一道检查：找一位没有参与项目的人，只给他看图，不做口头解释，然后询问项目当前阶段、下一节点、延期节点和需要谁推动。如果对方无法回答，问题通常不在美观度，而在节点筛选和信息层级。

4. 一个可复制的字段模板

你可以先在WPS或Excel中建立以下字段，再根据项目复杂度增减：

十、从新手到专家：真正要升级的是判断能力

1. 新手关注“怎么画”

新手通常先关心使用哪个软件、插入哪种图形、怎么调整颜色和日期。工具操作当然重要，但它只能决定图表能否被制作出来，不能决定图表是否有管理价值。

新手阶段的目标是掌握基本字段、结果型命名和四项筛选问题。只要能稳定地把任务清单压缩成关键节点，就已经完成了最重要的入门训练。

2. 熟练者关注“画什么”

熟练之后，重点会转向节点选择：哪些结果应该进入管理层视野，哪些节点需要客户确认，哪些延期会传导到最终交付。这个阶段要建立统一的里程碑定义，减少不同项目经理各自解释。

我建议团队定期收集项目复盘中的延期节点，观察哪些节点经常被漏掉。例如合规审核、数据迁移、客户内容确认等事项，往往在任务表中存在，却没有被提升为管理节点。

3. 专家关注“如何让图表驱动决策”

专家级里程碑图不会停留在展示状态，而会连接到行动。每个延期节点都应该触发一个问题：需要谁决策、需要释放什么资源、是否调整范围、是否修改上线承诺。

当里程碑图能够直接触发决策，而不是只在会议上被动展示，它才真正成为项目管理工具。这也是静态图和联动平台之间最重要的差异：前者帮助人看懂，后者进一步帮助团队持续行动。

4. 三种情况下的最终取舍

结语：好的里程碑图，不是画得满，而是让人快速看懂下一步

绘制项目里程碑图的10个步骤，表面上是从确定周期到发布检查，真正的核心却是一次信息取舍：把项目中的执行过程压缩成少量可确认、可追踪、可决策的结果。

如果你今天就要开始制作，我建议按以下顺序行动：先列出全部候选节点，再用结果、影响、确认和风险四个问题筛选；然后为每个节点补充计划日期、负责人和验收条件；最后根据项目规模选择表格工具、协作工具或某项目管理平台。

先不要追求复杂模板，也不要急着购买软件。拿一个正在进行的项目做一次30分钟试画，邀请一位不熟悉项目的人进行30秒理解测试。只要他能准确说出当前阶段、下一节点、最大风险和责任人，这张里程碑图就已经从“展示图片”升级成了“管理界面”。

下一步，可以把本文的字段模板复制到WPS或Excel中，先完成第一版数据整理；如果项目存在多人协作、复杂依赖、私有化部署或历史系统迁移需求，再用真实项目做工具验证，而不是仅凭功能清单做决定。
