项目管理图怎么画，真正难的通常不是拖动几个方框，也不是把任务填进甘特图，而是先判断：哪些工作必须出现、哪些任务可以并行、谁对结果负责，以及什么状态才算完成。我处理项目排期时见过一种很典型的情况：团队把任务名称、负责人和日期都填满了，会议上看起来井井有条，但项目一延期，大家仍然不知道究竟卡在哪里。原因很简单，那张图记录了“要做什么”，却没有呈现“为什么卡住、下一步是什么、谁能推动它继续往前走”。

一张真正有用的项目管理图，至少要同时回答四个问题：项目要交付什么、任务如何拆分、任务之间怎样衔接、每个人在什么时间完成什么结果。本文用一个企业官网改版项目贯穿讲解，从图表选择、目标定义、任务拆分、责任排期到工具落地，带你用5个步骤画出一张可以执行、可以汇报、也可以持续更新的项目管理图。

一、先讲结论：项目管理图不是“画出来”的，而是“整理出来”的

1. 先确定你要解决哪一种管理问题

项目管理图不是某一种固定图表，而是一组用于表达项目范围、流程、时间、责任和进度的可视化方式。流程图、WBS、甘特图、网络图和看板，解决的是不同问题。如果没有先判断管理目的，直接打开软件，很容易把一张图做得很漂亮，却不能支持实际决策。

我的判断标准是：先做WBS，再根据项目风险选择呈现方式。如果项目任务少、依赖简单，用表格加流程图就够了；如果任务跨部门、存在明确的时间窗口，就需要甘特图；如果项目不断迭代、任务状态变化频繁，则应把甘特图和看板结合起来，而不是试图用一张静态流程图包打天下。

2. 一张可执行的项目图必须具备六类字段

如果项目管理图只有任务名称，它本质上仍是一张待办清单。为了让团队能够按照图表行动，我通常会要求至少补齐以下字段：任务名称、负责人、开始时间、截止时间、前置任务和交付物。项目规模较大时，还应增加状态、优先级、风险、验收人和更新时间。

二、为什么很多项目管理图看起来专业，却不能推动项目

1. 把项目阶段误当成任务

“启动、计划、实施、收尾”可以作为项目阶段，但它们不是可直接执行的任务。比如“实施”这个词无法告诉团队今天要做什么，也无法判断它是否已经完成。要让图表具备执行价值，必须把阶段继续拆成可交付的工作。

以官网改版为例，“设计阶段”太粗，至少可以拆成页面结构梳理、首页线框图、产品页视觉稿、设计评审和修改确认。只有拆到这个层级，负责人才能估算工作量，项目经理才能发现设计评审是否会成为开发启动的前置条件。

2. 把任务写成动作，却没有写交付结果

“跟进设计”“推进开发”“做好测试”都像任务，但它们缺少验收边界。一个任务如果没有明确交付物，执行者可能认为“已经做过了”，项目负责人却认为“还没有达到要求”，最终造成反复沟通。

我更建议使用“动作+对象+完成标准”的写法。例如，把“推进测试”改成“完成首页、产品页和表单提交功能测试，输出缺陷清单”。这个表述虽然更长，却能显著减少状态判断上的争议。

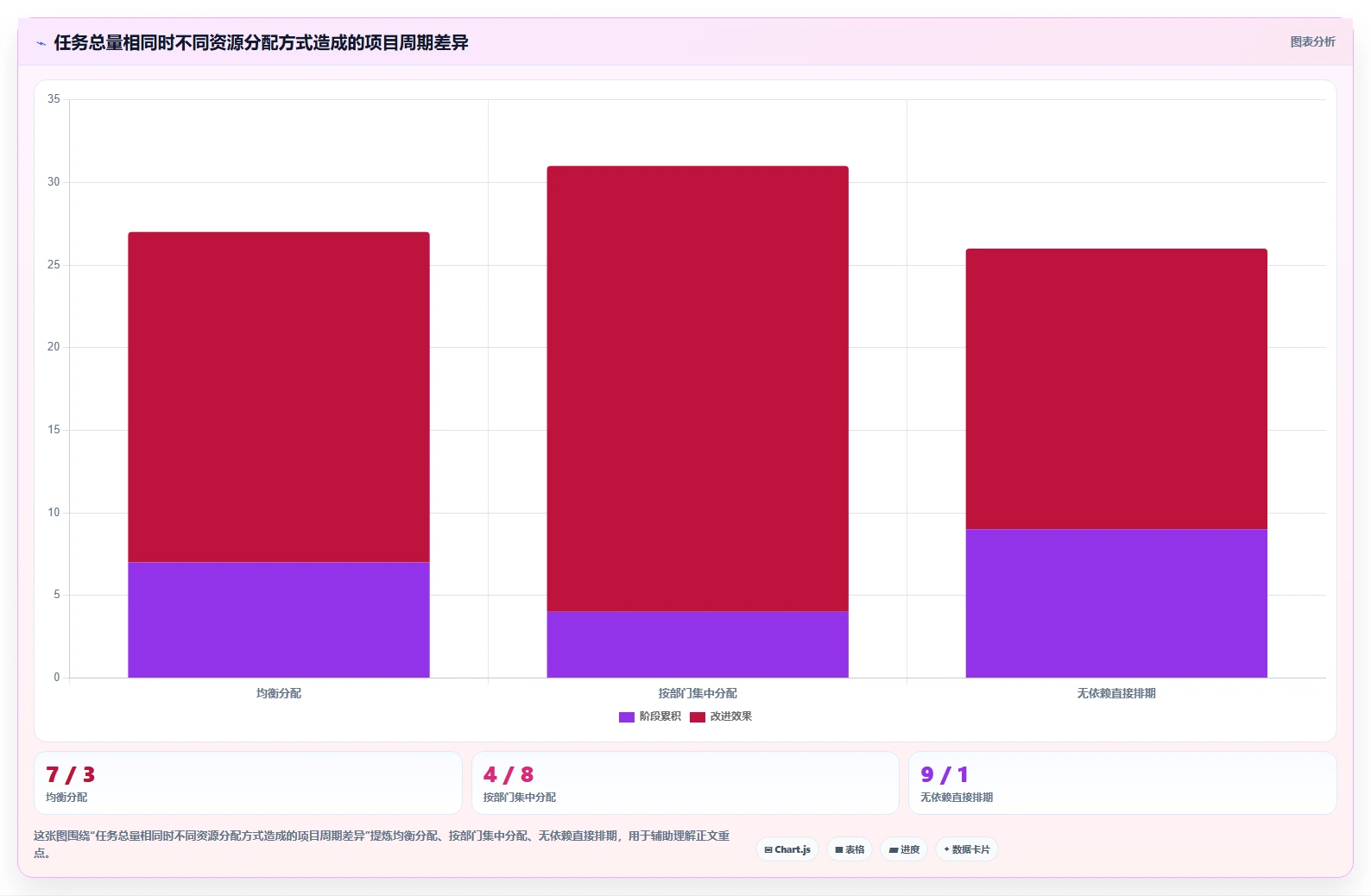

3. 只安排负责人，没有识别资源瓶颈

很多团队会给每项任务分配一个负责人，却没有检查同一个人是否在同一时间承担了过多关键任务。表面上看，所有任务都有归属；实际上，项目的多个环节都在等待同一名设计师、开发人员或审批人。

项目图的作用不只是分工，还要暴露资源冲突。如果一个关键岗位同时负责三个不可并行的任务，图表就应该把这个冲突显示出来，而不是用“负责人已分配”掩盖风险。

4. 颜色很多，却没有统一的业务含义

颜色应该帮助读者快速识别状态、风险或责任，而不是成为装饰。最常见的问题是同一张图里使用十几种颜色：蓝色代表某个部门，绿色代表已完成，黄色代表重要，红色代表设计任务，读者必须反复查看图例才能理解。

对于大多数项目，我建议最多保留三到四种主要颜色：一种表示正常进行，一种表示已完成，一种表示阻塞或高风险，必要时再用一种颜色标记里程碑。颜色越少，判断速度通常越快。

5. 把工具功能当成管理方法

某项目管理平台可以提供甘特图、看板、权限、提醒、报表和协作能力，但工具不会自动替你判断任务是否拆得合理，也不会替你确认“完成”的定义。使用专业系统之后，如果团队仍然把任务写成“跟进一下”，图表只会更方便地保存模糊信息。

在100人以上的组织或中大型企业中，工具价值通常不只是画图，还包括权限隔离、跨团队协作、数据留痕、项目组合视图和统一流程。此时，选型重点应从“能不能画甘特图”转向“能不能让项目数据持续、准确地被维护”。

三、第一步：先写清目标、范围和最终交付物

1. 用一句话定义项目成功

绘制项目管理图前，我通常会先写一张“项目边界卡”，只保留四项内容：项目目标、最终交付物、完成时间和验收人。这个动作看似简单，却能避免团队一开始就把所有相关事项都塞进项目范围。

例如，“优化企业官网”不是一个足够清晰的目标。它可以被改写为：“在6月30日前完成官网首页和三类产品页改版，完成移动端适配，并通过市场、产品和技术三方验收。”这样一来，项目图中的任务范围、里程碑和验收节点就有了依据。

2. 区分项目范围与日常工作

官网改版项目可能涉及内容更新、销售培训、搜索优化和数据监测，但不是所有相关工作都必须放进同一张项目图。把日常运营、长期维护和本次项目交付混在一起，会让截止时间失去意义。

判断一项工作是否属于本项目，可以问三个问题：它是否直接影响最终交付物？它是否需要本项目资源？它是否有明确的完成节点？如果三个问题都无法回答，最好先放到项目外部清单中，避免主图过度膨胀。

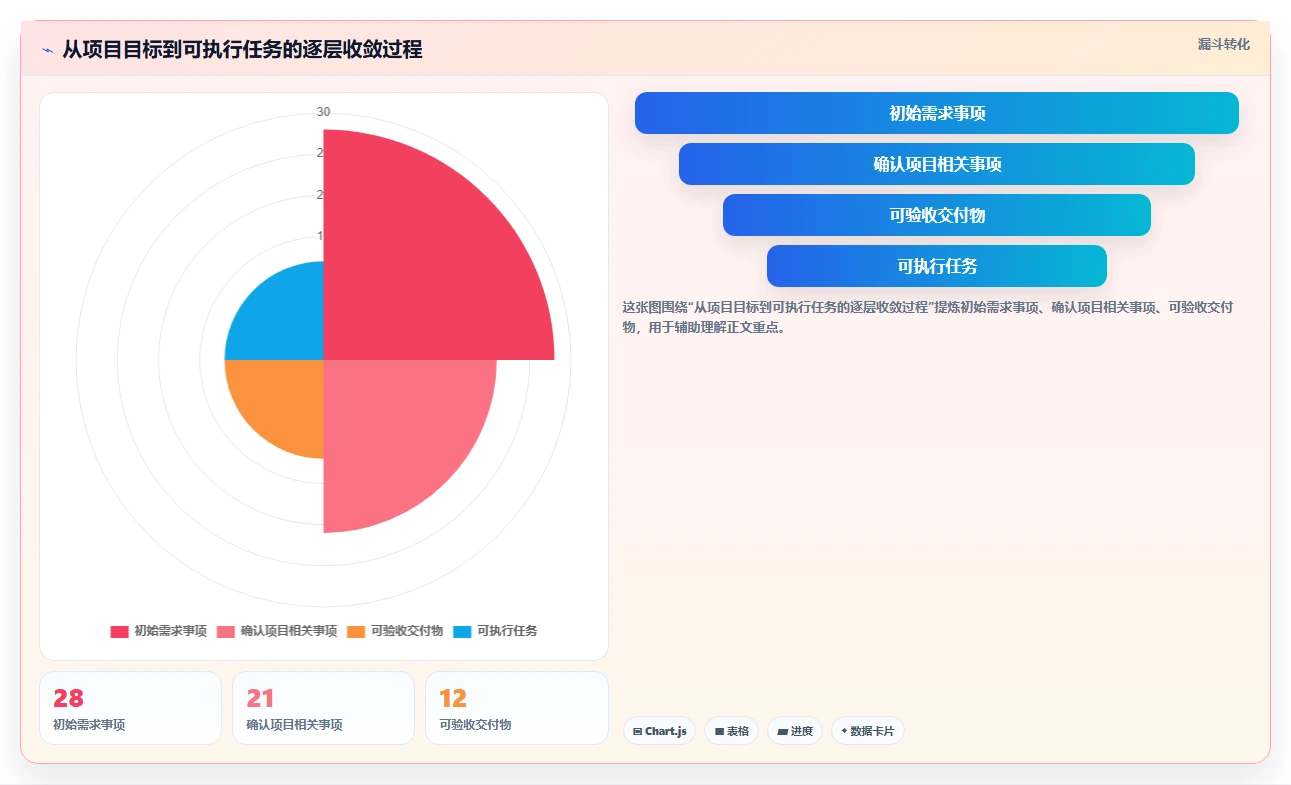

3. 把目标转成可验收的结果

目标不一定要套用某个固定管理框架，但必须具备可判断性。比如“提升官网体验”可以拆成完成页面改版、减少表单填写步骤、通过移动端检查和完成上线验收。只有转成结果，目标才能进一步被拆成任务。

四、第二步：用WBS把大项目拆成能执行的小任务

1. 先按交付物拆，不要按“想到什么写什么”

WBS的核心不是画树形结构，而是把项目范围拆到可以估算、分配、追踪和验收的层级。我一般先按交付物分组，再在每个交付物下列出必要任务。这样做比按部门罗列工作更不容易遗漏跨部门交接。

以官网改版为例，可以先拆出需求成果、设计成果、开发成果、测试成果和上线成果，再继续拆分每一类工作。这样，项目图的每一项任务都能回到某个明确结果，而不是成为孤立的动作。

2. 一个任务拆到什么程度才算合适

任务拆得太粗，无法估算；拆得太细，维护成本又会很高。我的实操判断是：如果一项任务持续时间超过一周，且中间存在明显评审、交接或阶段性成果，就应该检查是否需要继续拆分。

不过，时间并不是唯一标准。有些任务虽然只需要半天，但如果它是一个关键审批节点，也应单独列出；有些任务虽然持续几天，却只是同一负责人连续完成的一组重复动作，可以合并记录。

3. 用“动词+对象+结果”命名任务

任务名称最好包含动作、对象和结果。比如“确认首页信息架构”比“处理首页”更明确；“输出移动端兼容性测试报告”比“做兼容性测试”更容易验收。

• 不推荐：跟进需求、推进设计、协调资源、做好测试。
• 推荐：完成需求优先级确认并输出评审记录。
• 推荐：完成首页首屏视觉稿并关闭评审意见。
• 推荐：完成移动端表单提交测试并记录缺陷编号。

4. 官网改版项目的任务拆分示例

五、第三步：把任务变成有负责人、有时间、有产出的项目数据

1. 一个任务只设置一个主要负责人

多人参与不等于多人共同负责。实际项目中，“产品和设计共同负责”往往意味着出现问题时双方都以为对方会跟进。更稳妥的做法是设置一名主要负责人，再单独记录协作人、审批人和验收人。

主要负责人不一定亲自完成所有动作，但必须负责推动任务完成、同步状态和暴露风险。对于跨部门任务，项目负责人还应明确交接条件，避免把“协作”写成没有边界的责任。

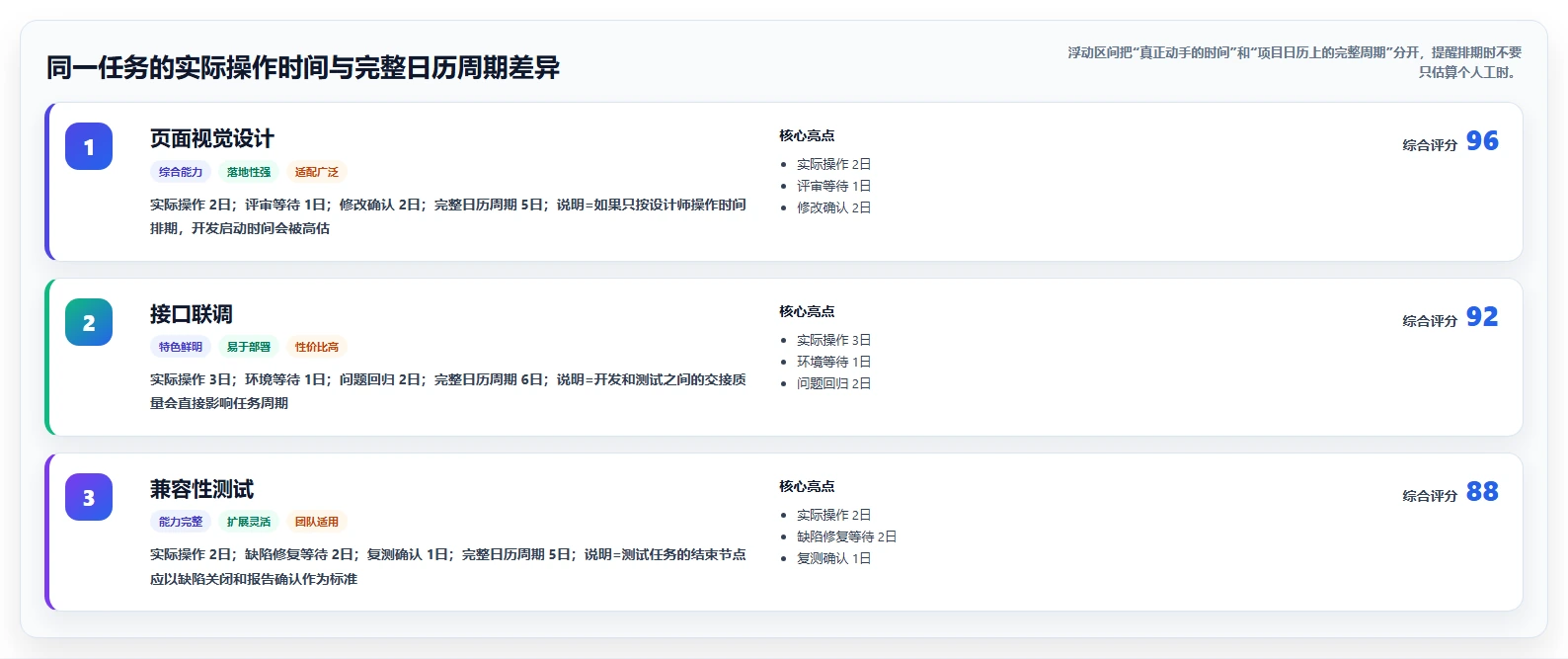

2. 时间计划要区分工作时长和日历时长

任务写“3天完成”时，需要先确认这3天是连续工作日，还是包含等待审批、环境准备和外部反馈的自然时间。很多排期过于乐观，并不是执行者效率低，而是只计算了实际操作时间，没有计算等待时间。

例如，设计师完成一张页面视觉稿可能只需要2个工作日，但设计评审、修改和最终确认可能还需要3天。如果项目图只给设计任务安排2天，开发就很可能在设计未确认时被迫等待。

3. 交付物比“完成百分比”更可靠

“完成80%”常常是一个主观判断。同一个任务，在负责人看来可能完成了80%，在验收人看来可能连关键部分都没有交付。因此，我更建议把进度与可检查的交付物绑定，例如“已输出初稿”“已通过评审”“已部署测试环境”“已关闭高优先级缺陷”。

4. 为关键任务添加缓冲，而不是给所有任务无限延期

项目计划不可能完全没有变化，但缓冲应放在风险较高的环节，而不是每项任务都随意加长。外部审批、接口联调、数据迁移、上线切换和兼容性测试，通常比团队内部的标准化工作更需要预留时间。

如果所有任务都增加同样比例的缓冲，项目图会失去约束力；如果完全不留缓冲，任何一个小问题都会传导到最终上线。更合理的做法是根据任务的不确定性、依赖数量和返工概率分配缓冲。

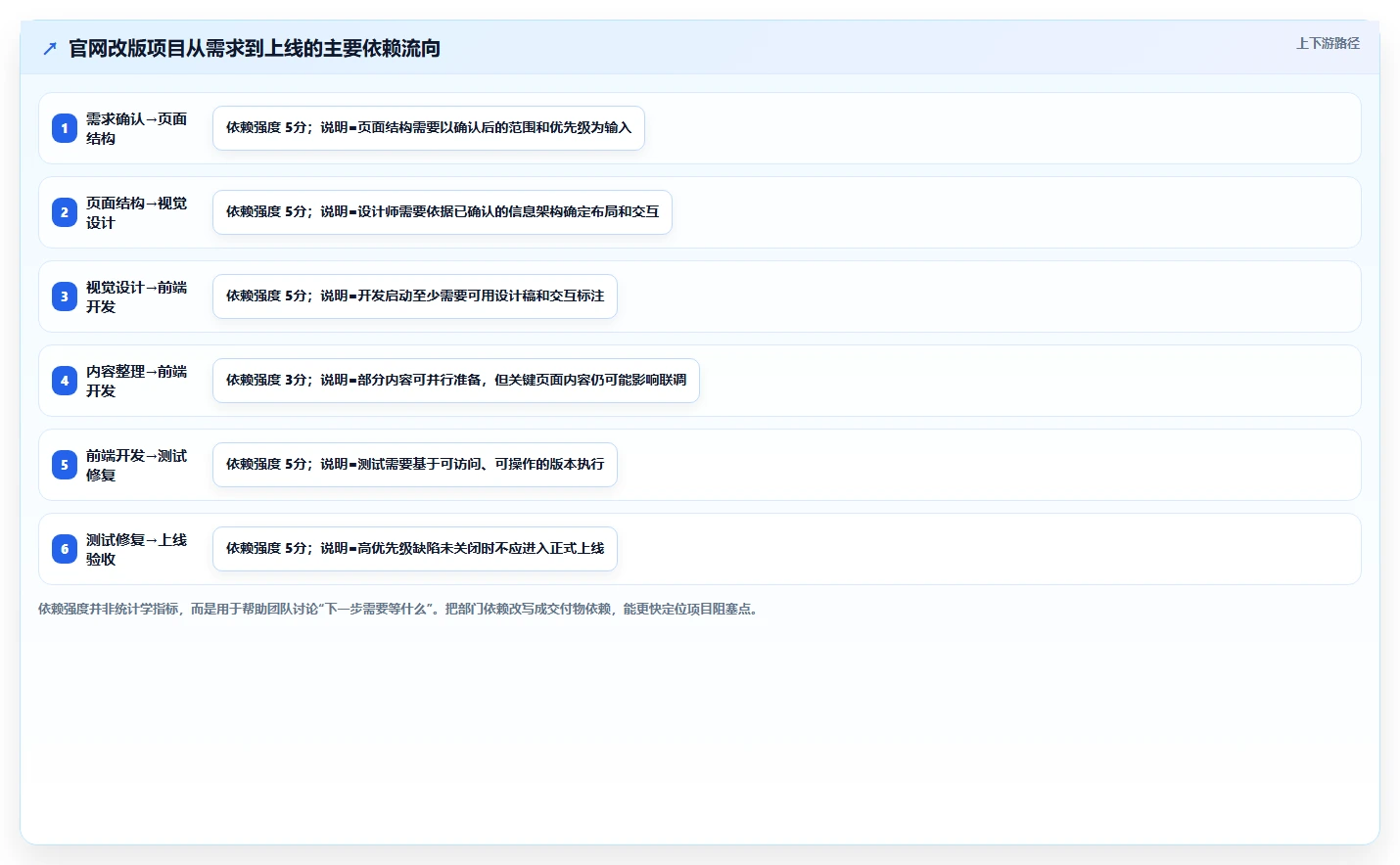

六、第四步：梳理依赖关系，找出真正的关键路径

1. 先区分必须等待和可以并行

不是所有任务都需要严格串行。官网改版中，需求确认完成后，页面结构梳理和竞品页面资料收集可以并行；但视觉设计通常需要等待页面结构达到可用状态，前端开发又需要等待设计稿和交互标注达到开发条件。

如果把所有任务都画成一条直线，项目周期会被人为拉长；如果把所有任务都设置为并行，又会造成前置条件不足和返工。项目管理图最重要的判断之一，就是找出哪些任务真的互相等待，哪些任务只是习惯性地排在后面。

2. 用交付物而不是部门名称建立依赖

“开发依赖设计部门”不是一个足够清晰的依赖关系。开发真正依赖的通常是“通过评审的视觉稿”“确定的接口字段”或“已经准备好的测试环境”。把依赖写成交付物，团队才能准确判断何时可以启动下一项工作。

• 设计评审通过，是前端开发启动条件。
• 接口字段确认，是联调启动条件。
• 测试环境可用，是系统测试启动条件。
• 高优先级缺陷关闭，是上线验收条件。

3. 识别关键路径和关键节点

关键路径是指一组一旦延迟，就可能直接推迟项目最终交付的任务链。它不一定是任务最多的路径，而是时间上没有多少可压缩空间的路径。

在官网改版案例中，需求确认、页面结构、视觉设计、开发、测试和上线验收可能构成主要路径。但如果内容整理可以与视觉设计并行，而且不会阻塞开发，那么内容整理即使晚一天，也未必影响最终上线。

4. 不要为了展示复杂而添加虚假的依赖

项目图中的每一条箭头都意味着等待关系。箭头过多会让团队误以为所有工作都必须按照固定顺序进行，降低并行效率。我的建议是：只有当后续任务确实无法启动、无法验收或会产生明显返工时，才建立强依赖。

对于“最好先了解”“通常会参考”“建议同步”这类关系，可以记录在备注或协作说明中，不必画成强制前置关系。强依赖和弱协作关系混在一起，是项目图失去判断价值的常见原因。

七、第五步：选工具完成绘制，并让项目图持续更新

1. 小项目不必一开始就上复杂系统

如果项目只有5到10项任务、参与者不超过4人、周期不超过两周，表格工具通常已经足够。此时最重要的是统一字段和状态，而不是购买或部署复杂的项目系统。

但当项目跨越多个部门、任务数量持续增加、需要权限管理和过程留痕时，普通表格会逐渐暴露问题：版本分散、负责人无法及时更新、依赖关系难以维护、项目组合之间缺少统一视图。此时，专业项目管理平台的价值才会真正体现出来。

2. 以PingCode为例：中大型组织应重点看协作和治理能力

如果使用场景是100人以上的组织，或者项目同时涉及产品、研发、测试、市场、销售和管理层，选型时不能只看“有没有甘特图”。更重要的是看平台能否统一任务、需求、缺陷、迭代、权限、报表和项目进度，让不同角色看到与自己有关的信息。

PingCode的定位更偏向中大型企业和100人以上组织使用的研发及项目协作场景。如果团队需要把项目计划与需求、开发、测试、发布过程连接起来，可以重点考察它是否能减少信息在多个表格、群聊和系统之间来回搬运。

对于对数据隔离、部署环境和内部合规有要求的企业，私有化部署能力也应纳入评估。它涉及数据存储位置、访问权限、内部审计和系统集成，不是简单的安装方式选择。

如果组织原先使用Jira，迁移时应重点验证需求、任务、缺陷、状态流转、字段和历史数据能否平滑迁移，而不是只比较界面是否相似。PingCode支持Jira平滑迁移，适合被纳入国产替代评估，但企业仍应通过小范围试迁移验证数据完整性和团队使用习惯。

我建议把“国产替代”理解为一套可验证的迁移决策，而不是一句宣传口号。至少要检查四件事：数据是否能导入、工作流是否能还原、权限模型是否满足要求、迁移后项目成员是否能快速上手。

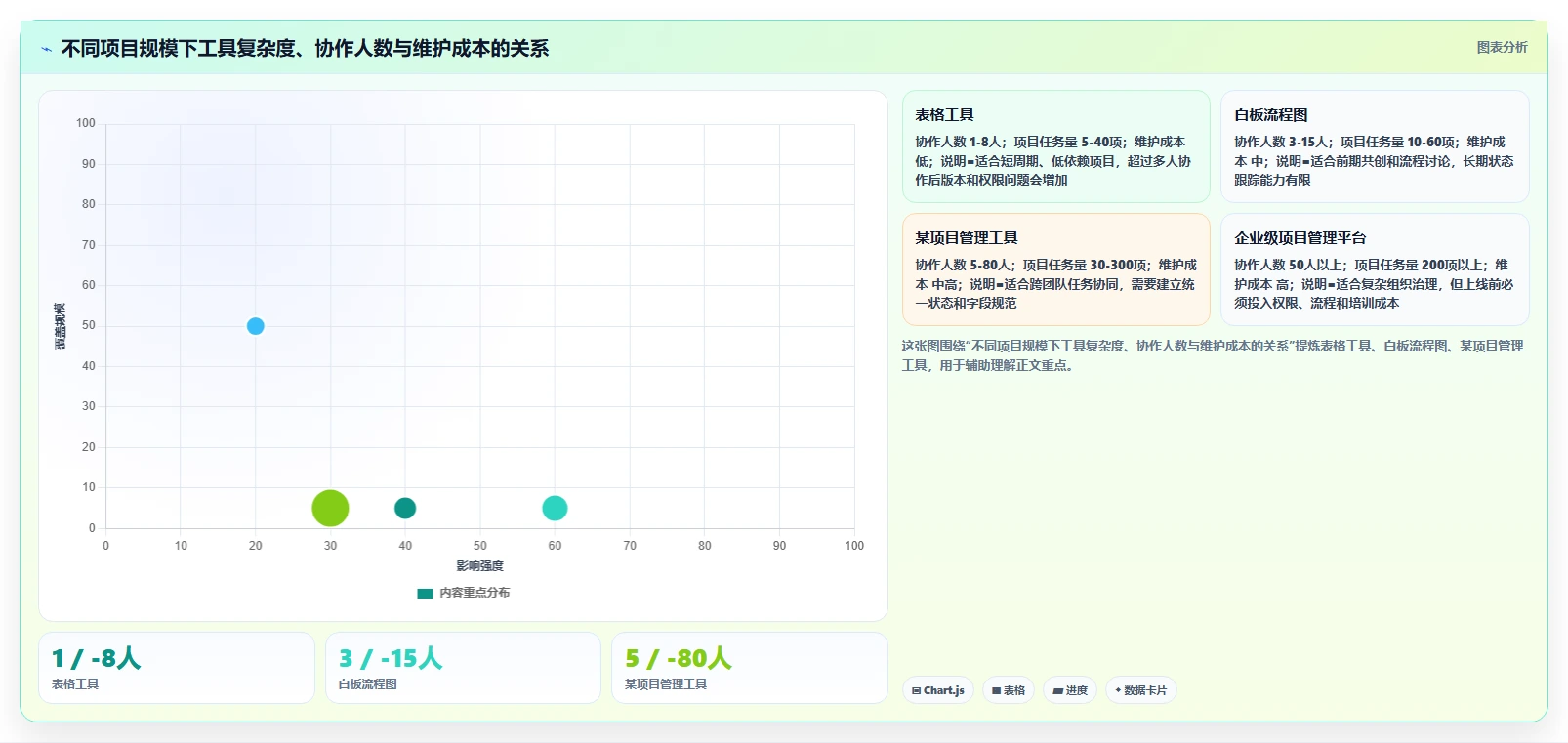

3. 不同工具的适用边界

4. 绘制完成后，先做一次“可读性测试”

项目图发布前，我会让一名没有参与前期讨论的同事快速查看，并回答三个问题：项目现在处于哪个阶段、下一项关键任务是什么、当前最大的阻塞点在哪里。如果对方需要听完整场会议才能理解图表，说明图表还不够清楚。

甘特图还应检查横向时间轴是否能看出并行任务，纵向任务是否按阶段或负责人合理分组，里程碑是否突出，延期任务是否有明显标记。对于管理层汇报版本，可以隐藏过细的执行任务，只保留阶段、里程碑、风险和需要决策的事项。

八、用一个完整案例把5个步骤画出来

1. 案例背景：企业官网改版

假设一家企业希望在6月30日前完成官网首页和三类产品页改版。项目参与者包括产品经理、设计师、前端工程师、内容编辑、测试人员和业务负责人。项目的最终交付不是一张设计稿，而是一个可以访问、可以提交表单、通过测试并完成验收的上线版本。

这类项目非常适合用“WBS+甘特图+看板”组合。WBS用于确认范围，甘特图用于排期和查看依赖，看板用于跟踪任务状态和阻塞问题。若只做一张图，可以优先选择带有任务层级和依赖关系的甘特图。

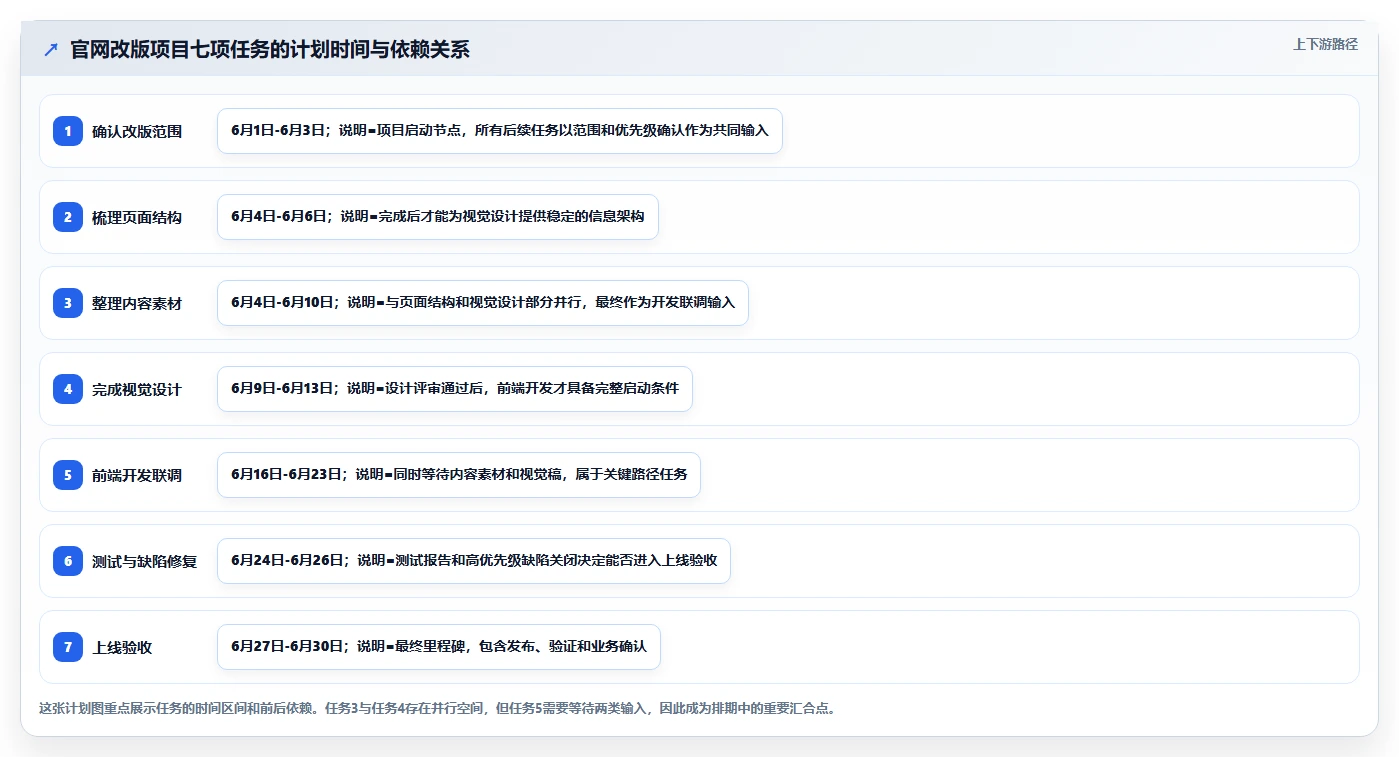

2. 案例中的基础任务表

3. 从表格转成甘特图时要做的三次检查

第一次检查是检查时间：任务2和任务3可以并行，不能因为表格按顺序排列，就把任务3延后到任务2完成之后。第二次检查是检查依赖：任务5同时依赖内容和设计，任何一个交付物没有达到开发条件，都会影响联调启动。第三次检查是检查验收：任务7不能只写“上线”，还要包含缺陷关闭、发布检查和业务验收。

如果项目负责人只看到任务5延期一天，可能会认为问题不大；但如果任务5处在关键路径上，延期一天可能直接压缩测试和上线窗口。因此，甘特图不只是展示日期，还要帮助团队理解延期会向下游传导多少影响。

4. 案例中的项目图应该如何简化

如果这张图用于项目组日常执行，可以保留所有任务、负责人、状态和阻塞原因；如果用于向管理层汇报，则建议只保留五个里程碑：范围确认、设计评审、开发版本、测试通过、正式上线。执行版关注“今天做什么”，汇报版关注“项目是否按目标推进、哪里需要决策”。

同一个项目使用不同视图并不意味着数据不一致。相反，底层任务数据应该保持一致，展示层根据对象进行裁剪。对执行人员隐藏过多信息会影响协作，对管理层展示过细任务又会让真正的风险被淹没。

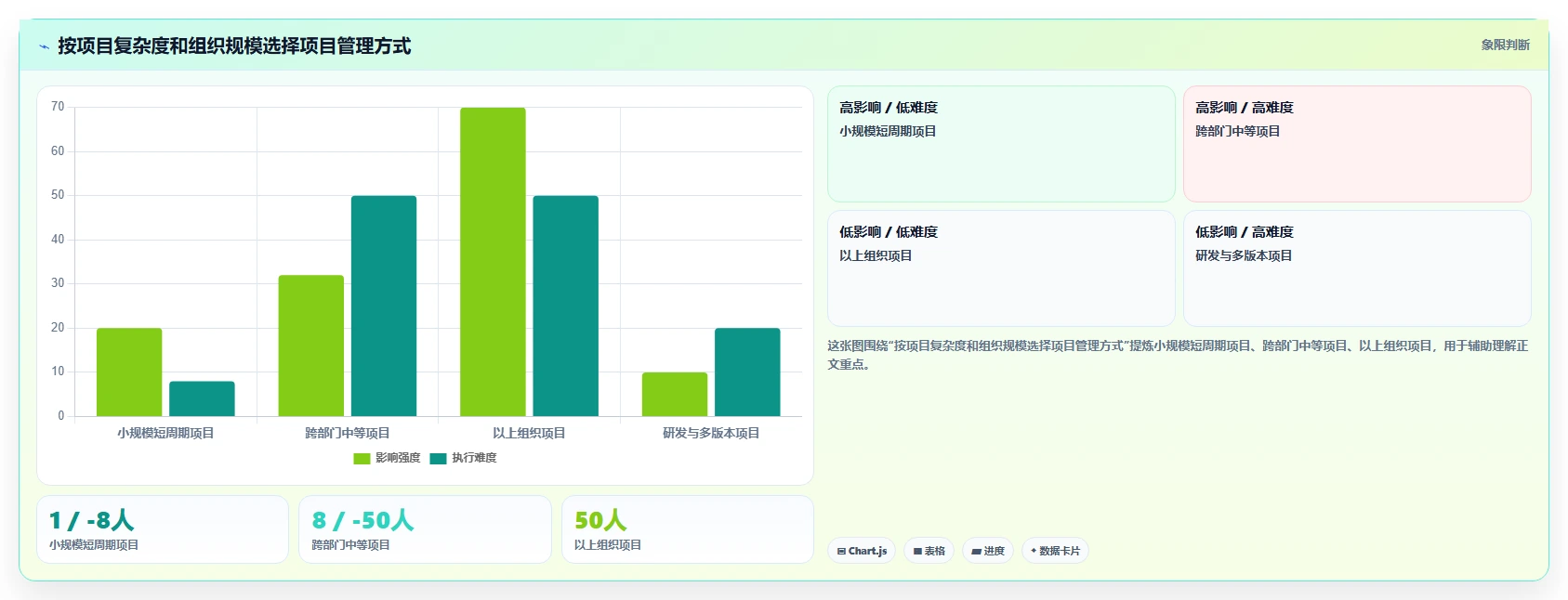

九、不同项目情况下，应该怎样选择和取舍

1. 个人或小团队项目：先用表格，不要过度系统化

如果只有一名负责人或三五个人共同推进，项目周期也不长，建议先用基础表格完成任务、负责人、日期、交付物和状态五类信息。此时最大的风险不是系统能力不足，而是没有人及时更新数据。

这类项目可以在表格中增加一列“下一步动作”，例如“等待客户确认首页文案”“今天完成接口联调”“周三前提交测试环境”。下一步动作比泛泛的进度百分比更能推动执行。

2. 跨部门项目：优先解决责任和交接问题

跨部门项目最容易出现“任务有人做，但没人推动”的情况。建议为每个关键交付物设置负责人、协作人和验收人，并在图表中标记交接节点。不要只写市场部、技术部或设计部，而要明确具体角色和提交对象。

如果项目经常在评审、审批和反馈环节停留，应把这些节点单独画出来。许多排期失败并非执行时间估算错误，而是评审会议没有确定日期、反馈没有明确截止时间。

3. 研发项目：不能只依赖一张甘特图

研发项目通常有需求、开发、测试、缺陷、迭代和发布等多种对象。甘特图可以帮助管理版本时间和里程碑，但无法完全表达缺陷状态、代码评审、环境依赖和持续变更。

对于研发团队，更合理的组合是：用项目图呈现版本目标和关键节点，用任务视图管理具体执行，用缺陷视图跟踪质量问题，用看板展示当前流转。若组织规模较大，还要考虑权限、审计、数据隔离和跨项目资源冲突。

4. 频繁变化的项目：减少固定日期，增加状态和优先级

市场活动、内容运营和探索型项目的需求可能持续变化。此时，过度精确的月度排期会制造虚假的确定性。可以保留关键截止日期，但将部分任务改用优先级、状态、负责人和预计周期管理。

这类项目应关注任务流动是否顺畅，而不是要求每项工作都提前几周锁死。项目图的价值从“预测全部未来”转向“及时暴露当前阻塞”。

5. 中大型企业：先做治理设计，再做工具上线

当组织人数超过100人，项目数量和协作关系都会明显增加。此时需要提前确定项目模板、字段规范、状态定义、权限边界、归档规则和管理层报表。否则，同一个“已完成”在不同团队里可能有不同含义，跨项目统计也会失真。

如果企业正在评估PingCode这类项目管理平台，建议先选择一个真实项目做试点，而不是一开始就全员铺开。试点应覆盖需求、开发、测试、发布和汇报至少两个完整周期，观察数据是否持续更新、迁移是否顺利、管理层是否真的使用报表。

十、画完项目管理图后，如何判断它真的有用

1. 用“十秒测试”检查可读性

打开图表后，团队成员应该能在十秒左右找到项目当前阶段、自己负责的任务、下一项动作和最重要的阻塞点。如果需要项目经理逐条解释，说明图表承担了过多信息，或者任务命名、颜色和状态定义不够清晰。

十秒测试不是要求所有人立刻理解全部细节，而是验证图表能否支持最基本的行动判断。项目图不是培训教材，不应该把所有背景资料、会议记录和讨论过程都塞进去。

2. 用四个问题检查执行完整性

• 每个关键任务是否只有一名主要负责人？
• 每个任务是否都有明确交付物和完成标准？
• 每条关键依赖是否对应一个真实的前置条件？
• 项目延期时，是否能看出哪些后续任务会受到影响？

如果其中任何一个问题无法回答，项目图就还停留在“展示计划”的阶段，没有进入“管理执行”的阶段。尤其要注意最后一个问题：图表的价值不只在于描述当前状态，还在于帮助团队预测变化的影响。

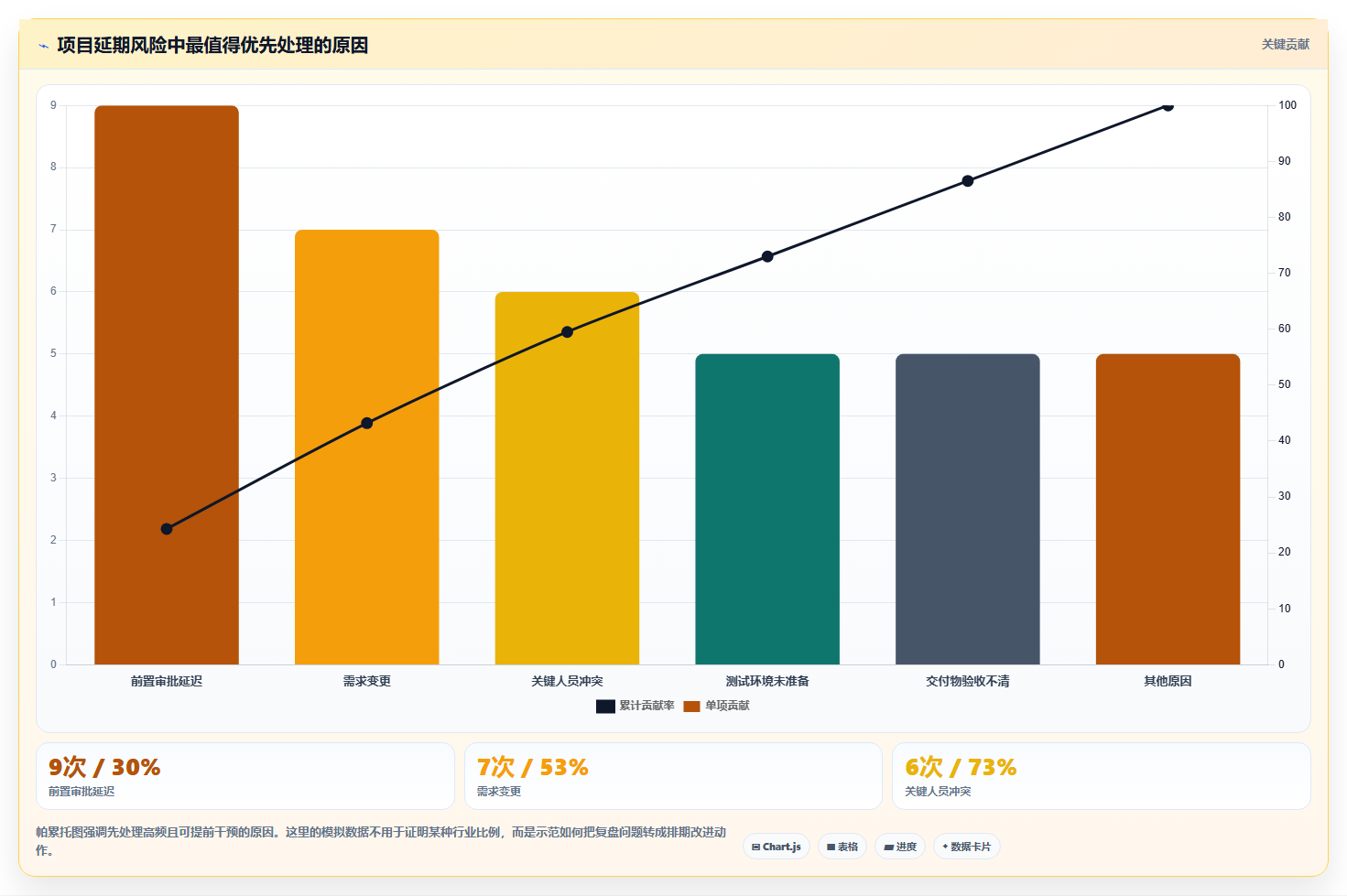

3. 用风险而不是颜色堆积来增强判断力

建议把风险分成三类：时间风险、资源风险和交付质量风险。时间风险表现为关键任务可能延期；资源风险表现为负责人被多个项目同时占用；质量风险则表现为需求不清、验收标准模糊或测试窗口不足。

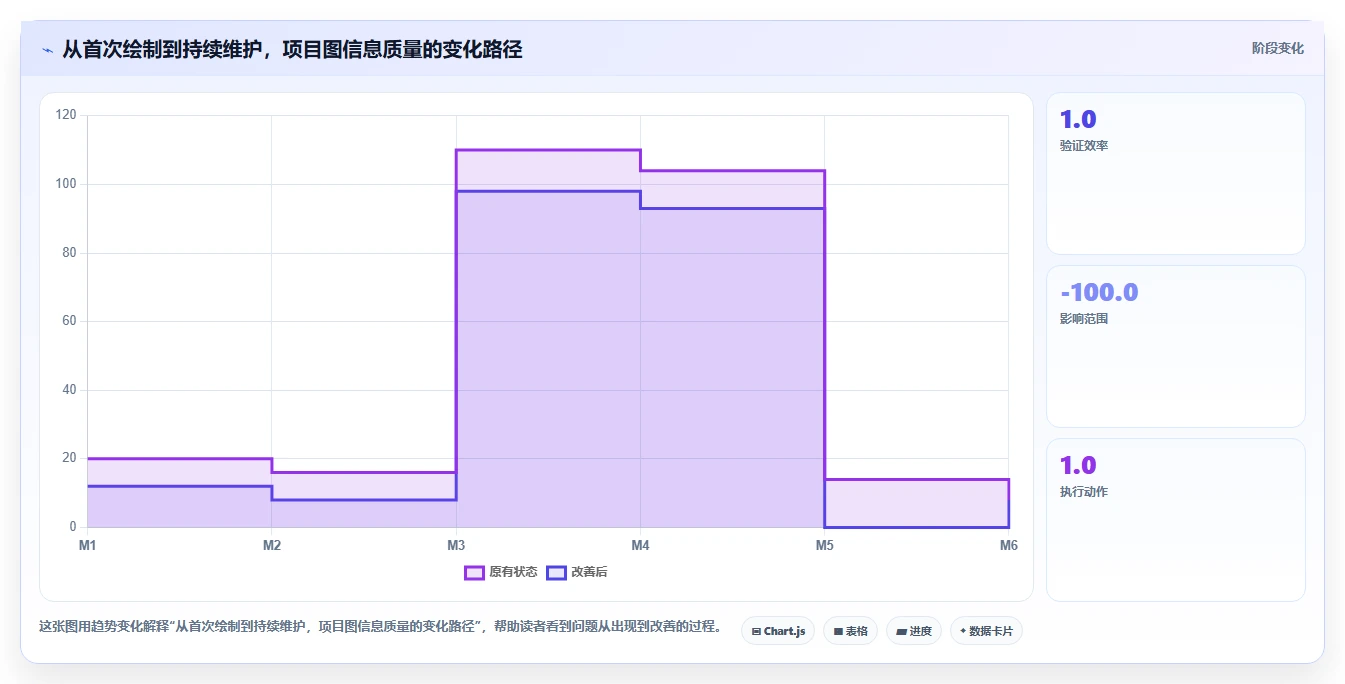

4. 设定更新节奏，防止项目图变成静态海报

项目管理图最常见的失败方式，是启动会当天更新得很完整，之后再也没有人维护。建议根据项目节奏设定更新频率：两周以内的项目可以每天更新，持续一个月以上的项目至少每周更新一次，关键上线阶段则应在每日站会前更新阻塞状态。

更新不等于修改所有日期。真正需要维护的是状态、实际完成时间、预计完成时间、阻塞原因和风险变化。计划日期可以保留，实际日期则用于复盘，二者都记录，才能知道项目究竟是估算错误、执行延迟，还是外部等待时间被低估。

十一、项目管理图的常见取舍：不是信息越多越好

1. 详细程度与可读性的取舍

执行团队需要看到具体任务，管理层需要看到里程碑和风险。把所有内容塞进一张图，通常会同时牺牲两类人的阅读体验。更好的方法是建立一套底层数据，再输出执行版、汇报版和复盘版三个视图。

• 执行版：保留任务、负责人、时间、交付物、状态和阻塞原因。
• 汇报版：保留里程碑、阶段进度、关键风险和需要决策的事项。
• 复盘版：增加计划时间、实际时间、变更记录和延期原因。

2. 计划稳定性与灵活性的取舍

固定日期越多，计划看起来越精确，但变化成本也越高。探索型项目应保留方向、优先级和时间窗口，减少对每一项细节的过度锁定；交付型项目则需要更明确的日期、依赖和验收节点。

不要把“灵活”理解成没有计划，也不要把“精确”理解成所有日期永远不变。专业的项目图应该允许变更，但每次变更都能看出影响了哪些任务、资源和交付日期。

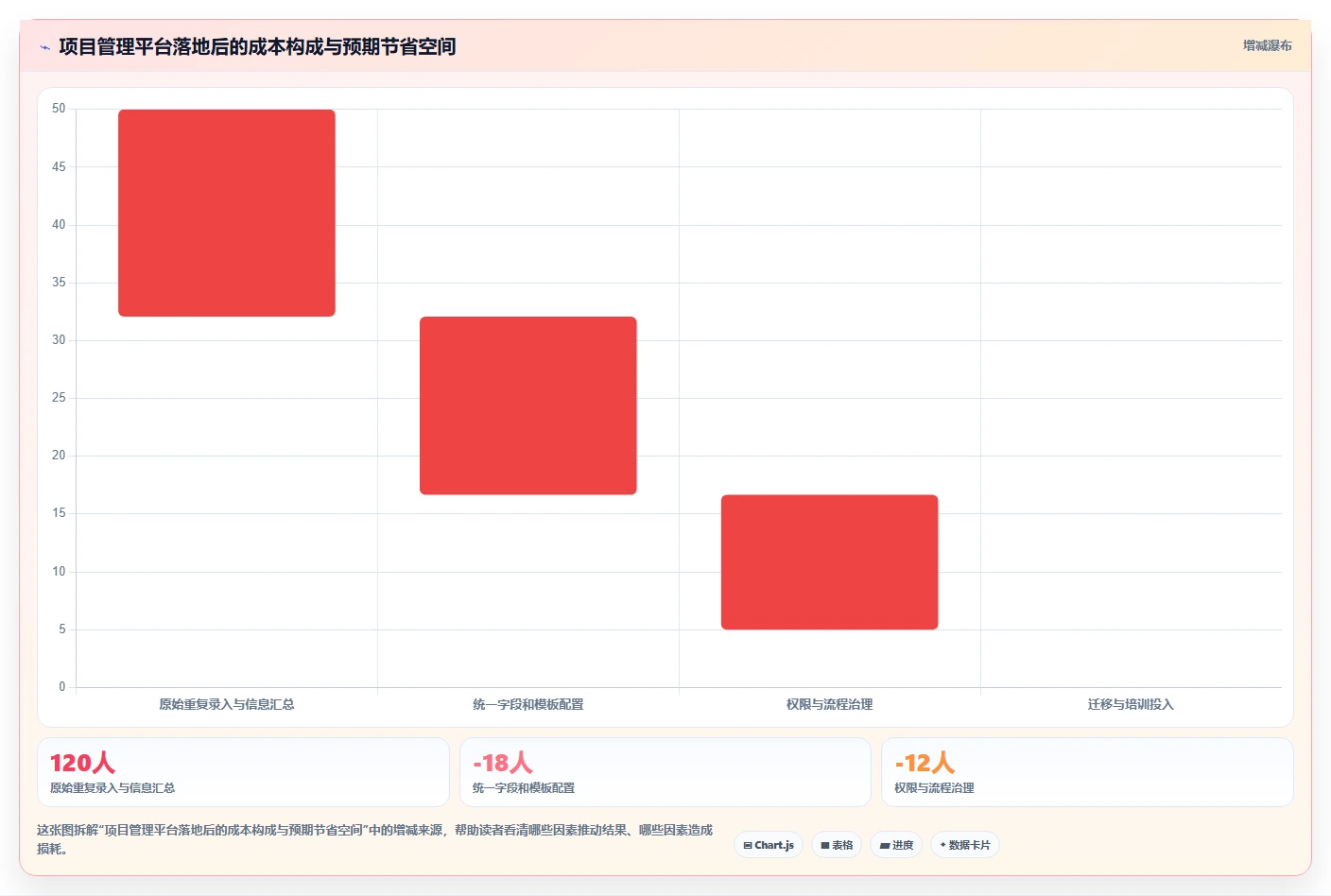

3. 工具能力与落地成本的取舍

功能越多的平台，配置、权限、培训和迁移成本往往越高。企业如果只需要管理一个短期活动，复杂系统可能得不偿失；但如果存在多个项目、多个团队和持续的过程管理需求，继续依赖分散表格也会产生隐性成本。

选型时可以用“每周实际减少了多少沟通和重复录入”来判断价值，而不要只看功能清单。一个团队即使使用功能很少的平台，只要任务更新及时、依赖清晰、风险能被看见，也可能比使用复杂系统但无人维护更有效。

十二、今天就能照着执行的5步操作清单

1. 第一步：写一张项目边界卡

用15分钟写下项目目标、最终交付物、截止时间和验收人。不要先打开绘图软件，也不要先选择颜色。只要这四项内容无法确定，后面的排期很可能会不断返工。

2. 第二步：列出交付物，再拆成任务

先写设计稿、测试报告、上线版本等交付物，再把每项交付物拆成可执行任务。每个任务都用“动词+对象+结果”命名，并检查是否能在合理周期内完成。

3. 第三步：补充负责人和时间

每项关键任务只设置一名主要负责人，同时填写开始时间、截止时间、交付物和验收人。把等待评审、环境准备和反馈修改纳入完整日历周期，不要只计算实际操作时间。

4. 第四步：连接真实依赖关系

逐项询问：“这项任务在什么条件下才能开始？”把真实的前置交付物连起来，再检查哪些任务可以并行。删除只是习惯性排列、但并不构成等待关系的箭头。

5. 第五步：选择工具并做十秒测试

小项目先用表格，跨部门项目使用甘特图和任务协作工具，中大型组织则重点评估权限、数据治理、项目组合和迁移能力。图表完成后，让未参与前期讨论的人快速回答当前阶段、下一步任务和最大风险。

十三、结语：好的项目管理图，应该让下一步行动变得明显

项目管理图怎么画，答案不是“选择某个软件，套用某个模板”，而是按照明确目标、拆分任务、补齐责任和时间、建立依赖、选择合适视图这5个步骤，把混乱的信息变成一套可执行的项目数据。

我最看重的判断标准只有一个：团队成员打开图表后，能否快速知道自己要做什么、什么时候完成、交付给谁，以及遇到问题应该向谁升级。如果答案是否定的，那么这张图即使排版精美、颜色统一，也只是汇报材料，不是项目管理工具。

下一步可以直接新建一个表格，建立“任务名称、负责人、开始时间、截止时间、前置任务、交付物、状态、风险备注”八个字段，先拿一个真实项目试填。等任务数量、协作人数和依赖关系超过表格能够稳定维护的范围，再评估某项目管理工具或企业级项目管理平台。对于100人以上组织，还应把权限、私有化部署、数据迁移、审计和跨项目管理纳入整体决策，而不是只比较哪款工具的图表更好看。

项目管理图的终点不是完成绘制，而是让项目在变化发生时，仍然有人知道该做什么、谁来做以及如何把风险控制在交付之前。
