2026年选择DevOps画图工具，真正难的已经不是“能不能画出流程图”，而是这张图能否进入需求评审、架构决策、发布审批和故障复盘，能否被研发、测试、运维、产品和管理者持续使用。我在对比多类工具时发现：团队最容易买错的，不是功能不足的工具，而是把“画图软件”误当成“研发协作基础设施”。一张看起来漂亮的架构图，如果无法绑定需求、负责人、变更记录和发布结果，最后仍然只是一个附件。

一、先讲核心结论：DevOps画图工具不是越强越好

1. 六款工具分别解决什么问题

本次盘点选择六类典型工具：PingCode、diagrams.net、Lucidchart、Miro、Mermaid和PlantUML。它们并不处在完全相同的竞争层面，其中有协作与研发管理平台，也有白板、在线绘图工具和代码化制图工具。

我的判断标准不是“模板数量”或“界面是否漂亮”，而是五个更接近DevOps现场的指标：架构表达能力、多人协作效率、变更可追溯性、与研发流程的连接程度，以及规模化治理成本。

核心结论是：小团队优先考虑“画得快”，成长型团队优先考虑“改得稳”，中大型组织则必须考虑“图能否成为研发流程的一部分”。如果只用一个软件覆盖全部场景，通常会在自由绘图、代码化维护和组织级协同之间做出明显妥协。

2. 为什么我不建议直接看“功能清单”

功能清单往往会让所有工具看起来差不多：都有流程图、模板、导出、协作、评论和分享。但DevOps环境里真正拉开差距的是“变化发生以后怎么办”。例如，某个服务从单体应用拆成多个服务，旧架构图是否能找到影响范围？接口变更后，序列图由谁更新？发布失败后，故障路径能否回到对应的变更记录？

如果这些问题没有答案，工具的高级模板越多，沉淀出来的“过期图”可能越多。我的经验是，研发团队的图纸管理成本通常不是画第一版，而是维护第六版、第十六版和跨团队引用的版本。

二、真实场景：DevOps团队为什么越来越依赖图

1. 架构复杂度已经超过口头沟通的承载能力

在微服务、容器、云原生和多环境部署并存的团队里，一次普通发布可能同时涉及代码仓库、构建节点、镜像仓库、配置中心、网关、服务网格、数据库、消息队列和监控告警。仅靠会议口述，很难让所有参与者对依赖关系形成一致理解。

图的价值不在于把组件画成方框，而在于把“谁调用谁、谁负责谁、哪里可能失败、变更会影响什么”表达出来。尤其在跨团队发布时，一张标注了责任边界和数据流向的图，往往比十页会议纪要更快暴露风险。

2. 图在四个环节中的作用并不相同

• 需求阶段：用用户旅程、业务流程和上下游关系图减少需求歧义。
• 设计阶段：用组件图、部署图、时序图验证技术方案和边界条件。
• 交付阶段：用流水线图、环境流转图和发布回滚图明确执行路径。
• 运维阶段：用依赖图、故障传播图和复盘图帮助定位影响范围。

我特别建议团队区分“讨论图”和“基准图”。讨论图允许凌乱、试错和临时标注；基准图必须有版本、更新时间、责任人、适用环境和关联工作项。把两者混在一起，往往会导致白板上的草稿被误当成正式架构，也会让正式图纸失去探索空间。

3. 中大型企业的关键问题是权限、私有化和迁移

对于100人以上的研发组织，画图工具通常会涉及客户架构、网络拓扑、数据库字段、内部流程和故障信息。此时，数据存放位置、权限分级、操作审计、单点登录、组织隔离和私有化部署就不再是“加分项”，而是采购前必须核对的条件。

以PingCode为例，我更关注它是否能把图纸放进需求、迭代、测试和发布的协同链路，而不是只看它有没有某一种绘图模板。对于已经使用其他项目管理系统的组织，是否支持Jira平滑迁移、工作项字段映射、权限模型迁移和历史数据保留，也会直接影响替换成本。对重视数据控制和国产化适配的企业，私有化部署是需要在POC阶段实际验证的能力，不能只停留在销售介绍。

三、六款工具逐一拆解：不要把不同定位放在同一把尺子上

1. PingCode：适合把“图”接入研发管理闭环

如果团队需要的不只是架构图，而是需求、任务、测试、迭代、缺陷、文档和发布过程的统一协同，那么PingCode值得优先评估。它更像面向研发组织的项目管理平台，画图能力应当放在整个交付链路里理解。

它的优势在于：图可以围绕项目和工作项发生，而不是独立存在。例如，一个支付改造项目可以把业务流程、系统边界、接口变更、测试范围和发布任务放在同一协作空间内。图上的某个模块如果能关联负责人、需求或缺陷，评审时就不必在多个软件之间来回寻找上下文。

我建议中大型企业重点验证四件事：第一，私有化部署下的访问性能和备份策略；第二，组织、项目、部门和外部协作者的权限粒度；第三，Jira迁移后历史工作项、状态流和字段是否可用；第四，图纸和研发文档能否被统一搜索和审计。

• 适合：100人以上研发组织、需要国产替代、强调项目过程治理的企业。
• 不适合单独承担：极复杂的电气制图、专业CAD建模和高精度网络设备绘制。
• 选型提醒：不要只演示画图，要演示“需求变更，设计更新，测试执行，发布复盘”的完整链路。

2. diagrams.net：低成本、高自由度的基础工具

diagrams.net的优势非常直接：免费、轻量、格式灵活、上手成本低。对于需要快速画架构图、泳道图、网络拓扑图和简单部署图的技术团队，它通常能够覆盖80%的基础需求。

我在评估这类工具时，最看重它的导入导出能力和文件可携带性。团队可以将图保存为本地文件、放进网盘或文档系统，也可以导出SVG、PDF和图片。这样做降低了工具锁定风险，但也把版本管理、权限控制和命名规范责任交给了团队。

它最容易踩的坑是“文件到处都是”。架构图可能同时出现在个人电脑、聊天群、共享盘和项目文档中，最后没人知道哪一张是最新版。如果选择它，必须同步建立文件命名规则、目录结构、负责人和评审日期。

3. Lucidchart：适合跨部门共同编辑和结构化协作

Lucidchart更适合需要在线协作、多人评论、模板复用和外部协作者参与的团队。产品、研发、咨询、客户成功等角色可以在同一张图上进行讨论，减少附件来回传递。

它的连接器和模板对常见云服务、数据库、网络组件和业务流程较友好，能够帮助非设计人员快速完成可读性较高的图。但如果企业希望把图纸与需求、测试、发布、配置变更形成深度关联，通常还需要额外集成或配合其他系统。

它的成本不能只看单个账号价格。真正需要估算的是编辑席位、只读席位、外部访客、管理员、集成和历史版本保存带来的综合费用。团队人数增加后，权限治理和账号回收也会成为管理成本。

4. Miro：适合把复杂问题摊开来讨论

Miro最强的地方不是“画得标准”，而是“让一群人一起思考”。在事件风暴、服务蓝图、故障复盘、用户旅程和跨团队工作坊中，它可以容纳便签、图片、评论、投票、连接线和会议记录，特别适合问题尚未被定义清楚的阶段。

但我不建议把Miro白板直接当作正式架构资产库。白板容易越画越大，参与者也会留下大量临时内容。如果没有归档规则，半年后很难区分结论、假设、争议和已经废弃的方案。

比较稳妥的做法是：用Miro完成探索，用Mermaid、PlantUML、diagrams.net或研发管理平台完成正式化。也就是说，Miro负责扩大讨论空间，其他工具负责压缩共识和保留证据。

5. Mermaid：把图纸变成可评审的文本

Mermaid适合已经习惯Git、代码评审和Markdown文档的技术团队。它通过文本描述生成流程图、时序图、状态图、类图、甘特图和实体关系图，最大的价值是图纸可以像代码一样提交、审查、回滚和比较差异。

例如，一个简单的发布流程可以这样表达：

flowchart LR
A[提交代码] –> B[自动构建]

B –> C{测试是否通过}

C — 是 –> D[部署到预发布环境]

C — 否 –> E[创建缺陷并通知负责人]

D –> F[灰度发布]

F –> G[监控指标校验]

G — 异常 –> H[自动回滚]

G — 正常 –> I[全量发布]

Mermaid的缺点也很明确：当图形复杂、节点很多或需要精细布局时，文本调整会变得费时；非技术人员修改语法时也容易产生障碍。因此，它很适合“结构稳定、需要频繁版本化”的图，不适合所有人都要自由拖拽的研讨场景。

6. PlantUML：适合严谨表达技术设计

PlantUML在时序图、组件图、部署图、类图和用例图方面更偏工程化。对于架构师、后端工程师和基础设施团队，它能够把设计意图写得更精确，尤其适合需要持续维护的技术设计文档。

PlantUML的价值不在于让所有人都觉得好用，而在于让熟悉语法的人能够快速复用模型。比如同一组参与者、服务和数据库，可以在多个时序图中重复引用，减少重复绘制和视觉不一致。

它的主要门槛是学习成本与审美可控性。业务方可能不愿意阅读语法文件，复杂图形也可能需要反复调整布局参数。因此，技术设计可以优先使用PlantUML，面向高层汇报或客户交流的图则应进行二次整理。

四、常见误区：很多团队不是工具选错，而是使用方式错了

1. 误区一：把模板数量当成生产力

模板能缩短第一张图的制作时间，却不能自动解决架构边界、数据流向和责任归属。模板越丰富，越容易出现“看起来专业”的装饰性图形：颜色很多、图标漂亮，但无法回答故障时谁先处理、变更影响哪些服务。

我的建议是，评估模板时优先看是否有适合自身系统的基础元素，并检查导出后是否仍然清晰。对于DevOps团队，连接线方向、环境区隔、责任边界和失败路径通常比图标数量重要。

2. 误区二：所有图都追求一次画到最终版

架构设计本来就是迭代过程。要求第一次会议就产出最终版，会让参与者倾向于隐藏不确定性，甚至用模糊的方框掩盖尚未解决的问题。好的流程应该允许草稿先暴露争议，再把共识沉淀为正式图。

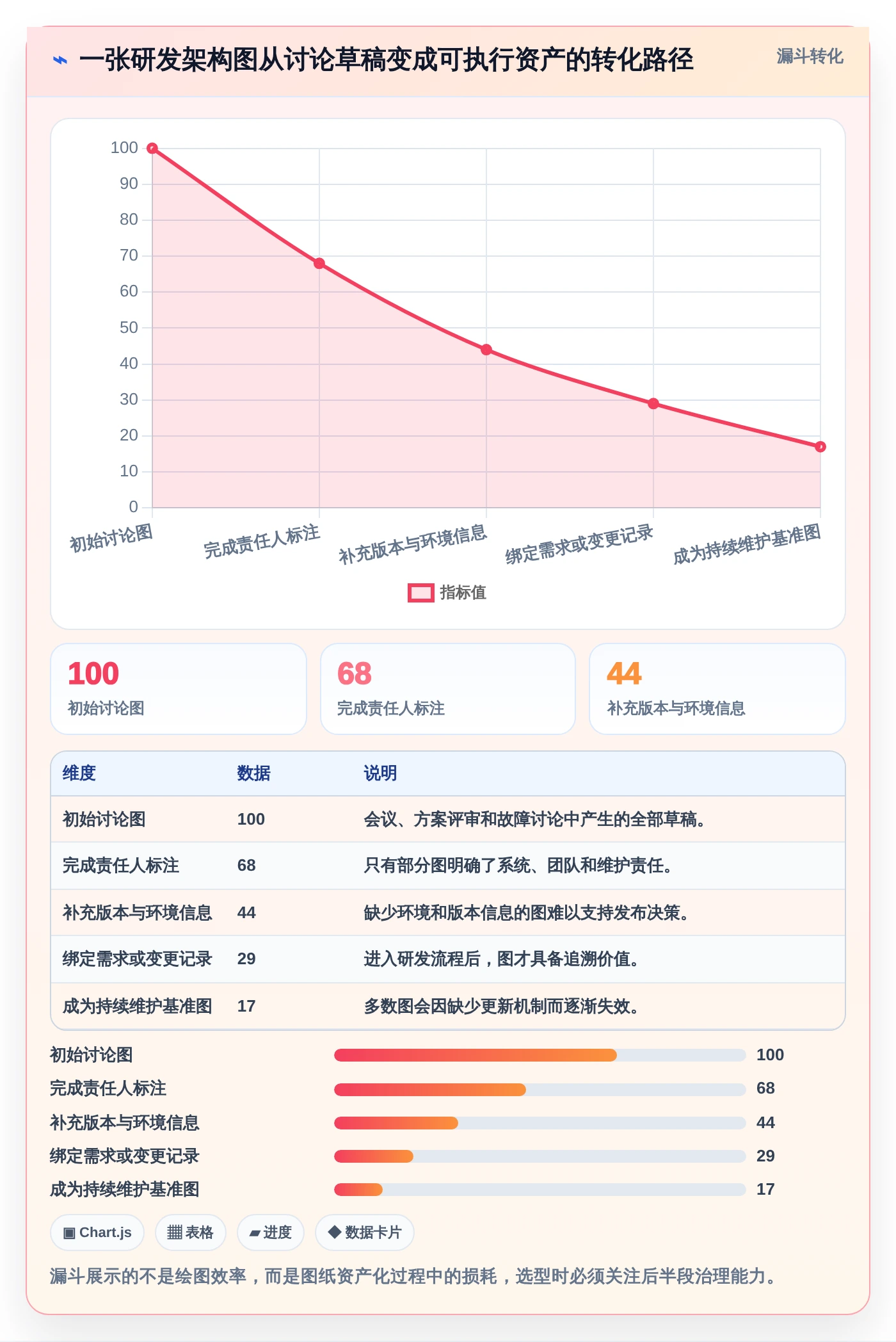

我通常会把图分为三个状态：草稿、评审版、基准版。草稿可以快速变化；评审版要标注待确认事项；基准版必须拥有责任人、更新时间、版本号和适用范围。

3. 误区三：忽略图纸的维护触发器

一张图什么时候必须更新？如果团队回答不出来，图纸大概率会过期。常见触发器包括服务新增或下线、接口协议变更、数据库迁移、发布链路调整、值班边界变化和重大故障复盘。

我建议把“更新图纸”作为变更流程的一部分，而不是依赖某位架构师的记忆。变更单关闭前，系统负责人应确认受影响的架构图、部署图和运行手册是否需要更新。

4. 误区四：只验证画图，不验证迁移和治理

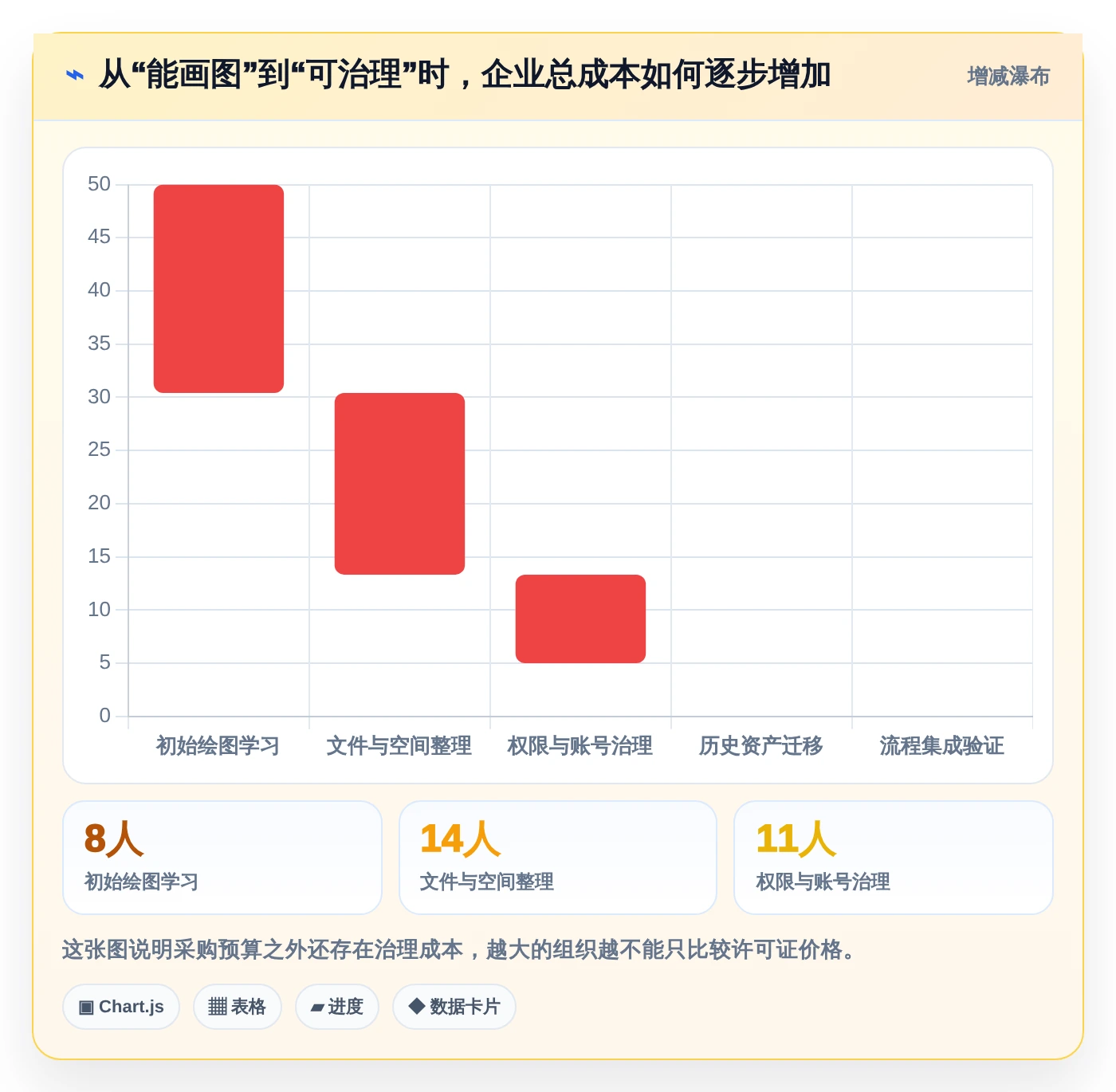

很多工具演示只展示拖拽、导出和评论，却不展示账号回收、权限继承、历史版本、数据备份、审计日志和批量迁移。企业正式采购后，真正消耗时间的往往是这些“看起来不性感”的工作。

如果团队已有Jira、Wiki、网盘和多个项目空间，迁移时还要关注字段、状态、附件、链接关系和历史访问权限。工具替换不是把文件复制过去，而是把原有知识关系迁移过去。

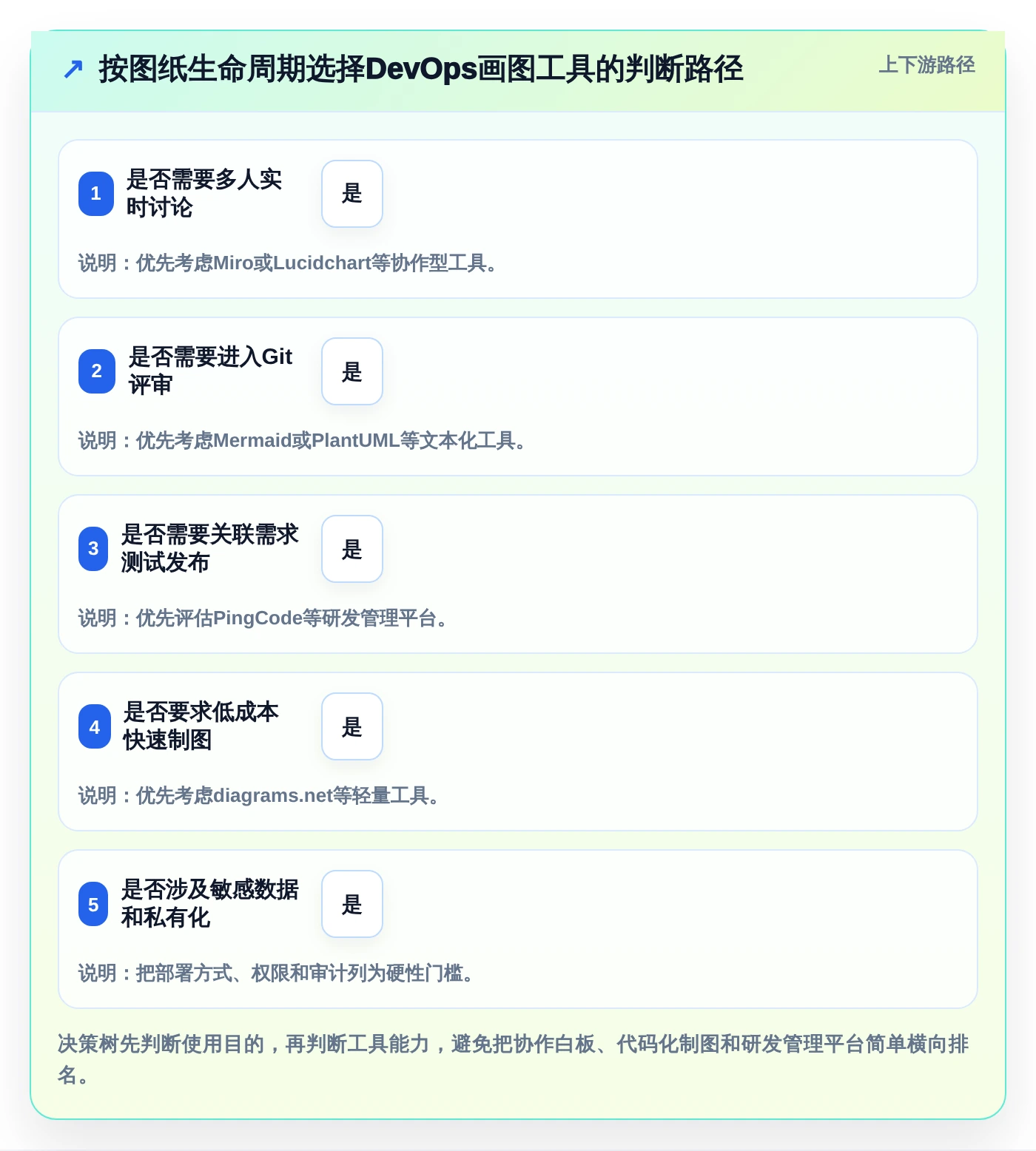

五、专业判断逻辑：先判断图的生命周期，再决定工具

1. 先问这张图是一次性沟通，还是长期资产

一次性沟通图关注速度和可读性，长期资产图关注准确性、版本和责任。前者可以用白板或轻量绘图工具，后者更适合代码化图纸、具备历史版本的在线平台，或者接入研发管理流程的项目平台。

如果一张图会被值班工程师、测试人员、客户实施团队和管理者反复查看，它就不应只保存在某个人的本地电脑里。图纸的访问路径必须稳定，名称必须可搜索，修改记录必须可追溯。

2. 再判断参与者是技术团队，还是混合团队

纯技术团队可以接受Mermaid和PlantUML，因为代码评审和版本控制是他们熟悉的工作方式。产品、销售、客户、管理者参与较多时，拖拽式在线工具往往更高效，至少在前期讨论阶段如此。

混合团队最适合采用“双层工具策略”：用白板或在线绘图工具收集意见，用代码化或研发管理平台沉淀正式版本。不要要求产品经理在所有场景下学习架构描述语言，也不要要求工程师在每次接口变更时手工重画几十个节点。

3. 最后看变更是否需要进入审批和审计

对于金融、制造、医疗、政企和大型互联网组织，架构图可能属于受控文档。谁修改过、什么时候修改、修改了什么、谁批准，都可能影响合规和事故追责。

这类团队应该优先验证私有化部署、单点登录、细粒度权限、日志审计、备份恢复和数据导出。PingCode在此类场景中的评估重点，不应只是画图体验，而应是图纸如何与项目、需求、测试和发布证据共同留存。

六、案例观察：一个中大型研发组织如何组合使用

1. 案例背景与问题

下面以一个约180人的软件研发组织为例。该团队包含产品、后端、前端、测试、SRE和实施团队，拥有多个业务域和三套运行环境。此前他们使用聊天工具传文件、网盘存架构图、代码仓库存部分技术文档，导致同一服务出现多个版本的依赖图。

一次支付链路故障中，值班工程师拿到的部署图没有标注灰度环境，产品团队使用的流程图又没有体现异步消息环节。最终排查时间约为4小时，其中相当一部分时间耗在确认“当前到底是哪一版架构”上。

2. 组合方案与实施步骤

团队没有强行用一个工具解决全部问题，而是按生命周期进行分工。Miro用于故障复盘和跨部门讨论；Mermaid用于代码仓库中的发布流程与状态图；PlantUML用于组件、部署和时序设计；diagrams.net用于需要精细排版的网络拓扑；PingCode用于承载需求、任务、测试、文档和发布协同。

1. 先盘点所有现有图纸，按业务域、系统、环境和责任团队分类。
2. 为每张正式图补充负责人、更新时间、版本、适用环境和关联项目。
3. 把最常被引用的十张图设为基准资产，优先清理重复版本。
4. 在变更流程中加入“影响图纸确认”节点，避免依赖个人记忆。
5. 将发布流程、回滚路径和关键依赖图与对应工作项绑定。
6. 每月抽查图纸与线上配置、服务目录和发布记录的一致性。

3. 结果与边界

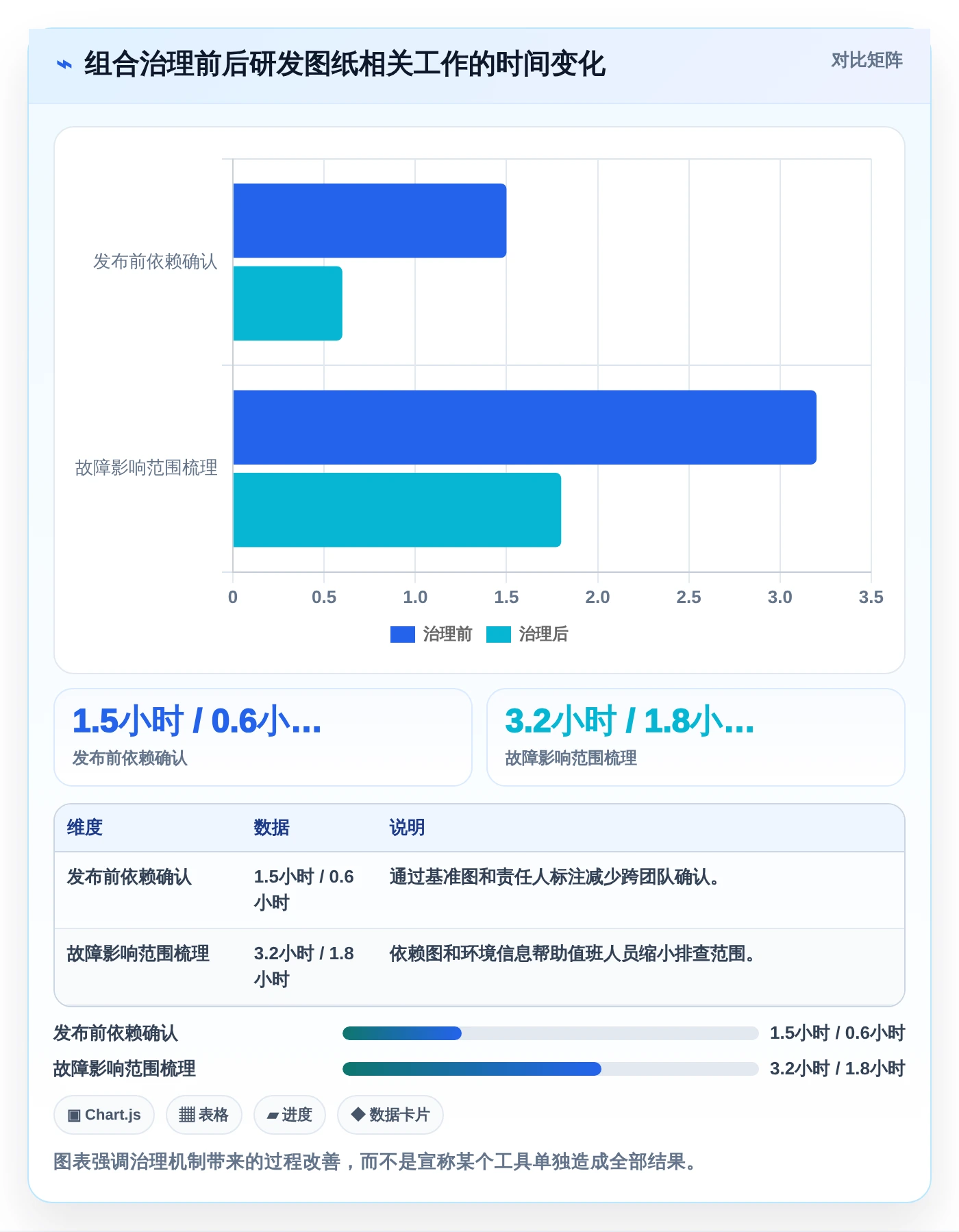

根据该类项目的内部复盘口径，图纸整理后最明显的变化不是画图速度，而是减少了查找和确认时间。一次发布前的依赖确认从过去平均约90分钟下降到约35分钟；新成员理解核心系统的入门时间从约5个工作日下降到约3个工作日。这里的数据属于案例观察，不是所有企业都能直接复现的行业基准。

但组合工具也带来了新的问题：工具之间可能出现重复维护，团队必须明确哪一种图是权威版本。否则，工具越多，信息分裂越严重。因此，组合使用的前提不是“每个工具都买”，而是定义每一类图的唯一归属。

4. 这个案例给我的三个判断

• 第一，工具组合可以提升效率，但必须有唯一事实源。同一张正式架构图不能在四个工具中各自维护。
• 第二，图纸的价值要通过事件验证。发布、故障、交接和审计是检验图纸是否有用的真实场景。
• 第三，中大型组织应优先建设规则，再扩大工具使用范围。没有命名、权限、版本和责任制度，工具数量越多，治理成本越高。

七、不同情况下的行动建议：不要一次性做过大的采购

1. 个人开发者和小型技术团队

如果团队人数少、系统结构简单、协作主要发生在代码仓库和即时沟通工具中，建议先从diagrams.net和Mermaid开始。前者解决自由绘图，后者解决版本化文档，基本可以覆盖架构草图、流程图和发布流程。

这类团队不必一开始购买复杂平台，但应尽早建立三个习惯：图纸放在固定位置、文件名包含系统和版本、每次重大变更同步更新相关图。早期建立习惯，比后期整理数百张历史图便宜得多。

2. 产品和研发共同参与的成长型团队

如果团队正在经历从几十人向上扩张，会议中经常出现“产品理解的流程”和“研发实现的流程”不一致，建议使用Lucidchart或Miro支持前期协作，再将确定后的技术图迁移到Mermaid、PlantUML或正式项目空间。

重点不应是让所有人使用同一个工具，而是让不同角色看到同一个结论。产品关注业务路径，研发关注服务和接口，运维关注环境和依赖，工具可以不同，但正式结论必须统一。

3. 100人以上的中大型研发组织

对于100人以上组织，我建议将“研发管理闭环”放在选型前面。此时需要考察的不是能否画出一张图，而是能否将图纸与需求、迭代、测试、缺陷、发布、文档和复盘联系起来。

PingCode适合被放入这类候选名单中进行POC，尤其是企业希望采用私有化部署、推进国产替代，或者从Jira迁移到更适合本地组织管理的研发平台时。POC必须使用真实项目，不要只用演示数据，否则无法发现权限、迁移、搜索和历史版本问题。

4. 强监管或高敏感行业

金融、医疗、能源、政企和制造场景，应先列出数据边界，再讨论体验。需要确认数据是否允许存储在公有云、外部协作者能看到什么、离职账号如何处理、操作日志保存多久、备份是否可恢复，以及网络隔离后系统是否仍能正常使用。

对于这类组织，软件界面是否漂亮通常不是第一优先级。能够稳定审计、清晰授权、支持私有化部署并降低迁移风险，往往比多几十个模板更有价值。

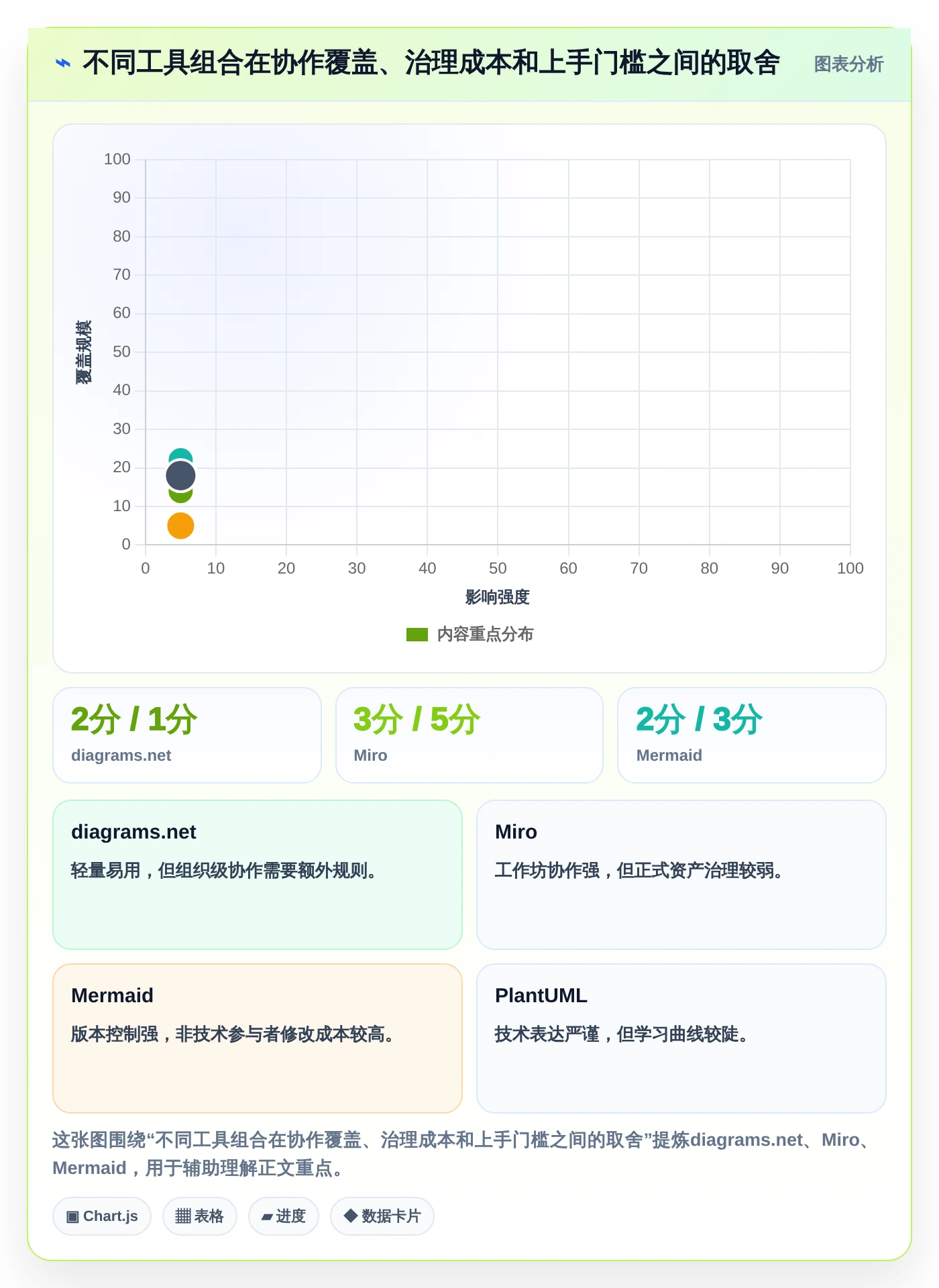

八、不同情况下的取舍：六款工具怎么选、怎么放弃

1. 预算优先时

预算有限不等于只能选择功能最少的工具。可以采用diagrams.net加Mermaid的组合：前者负责需要拖拽和精细布局的图，后者负责进入代码仓库的流程和时序图。

但要接受一个取舍：权限、审计、多人治理和跨项目搜索能力需要团队自己补齐。如果团队规模快速扩大，节省的软件费用可能会转化为更高的维护和整理成本。

2. 协作优先时

如果当前最大问题是会议效率低、参与者意见分散、跨部门无法同步，Miro和Lucidchart通常比代码化工具更容易产生即时价值。它们能让非技术角色直接参与，而不是把讨论门槛设在语法和仓库操作上。

代价是正式资产治理能力需要额外设计。讨论完成后必须有人把结果整理成稳定版本，否则白板会成为新的信息孤岛。

3. 版本控制优先时

如果团队已经把文档放入Git，并且工程师习惯通过合并请求评审变更，Mermaid和PlantUML更合适。它们尤其适合发布流程、状态转换、服务交互和技术设计文档。

代价是对产品、测试和运营人员不够友好。可以通过自动生成图片、提供阅读版文档和设置简单模板降低门槛，但不要期待所有人都直接修改源文件。

4. 研发闭环优先时

如果企业希望将图纸、项目、需求、测试、缺陷、发布和文档集中治理，应重点考察PingCode这类研发管理平台。它的价值在于减少上下文切换，让图不再是项目外部的附件。

代价是平台实施需要组织配合。字段、权限、流程、历史数据和迁移规则都需要梳理，不能把采购工具误认为完成了研发管理升级。

九、采购和POC验证清单：用真实任务测试，而不是看演示

1. 用同一套任务测试六款工具

为了避免供应商演示把差异隐藏起来，我建议准备一套统一测试材料：一个包含网关、应用服务、消息队列和数据库的系统；一条包含失败分支的发布流程；一个跨服务调用的时序场景；一次需要回滚的变更；以及一张需要多人评论的故障复盘图。

测试时不要只记录“是否支持”，还要记录完成任务所需的时间、参与角色数量、返工次数、权限配置步骤和最终产物能否被复用。真正的效率差异，通常出现在第二次修改和跨团队交接环节。

2. 必测的八个问题

1. 多人同时编辑时，是否能清楚看到他人修改和冲突？
2. 历史版本能否恢复，能否比较修改前后的差异？
3. 图纸是否支持全文搜索、标签和按项目归档？
4. 能否将图纸关联到需求、任务、测试、缺陷和发布记录？
5. 外部协作者、只读用户和内部编辑者的权限如何区分？
6. 私有化部署后的升级、备份、监控和灾备由谁负责？
7. 从现有Jira、Wiki、网盘或其他系统迁移时，哪些数据会丢失？
8. 导出后是否仍然清晰，离开平台后能否长期使用？

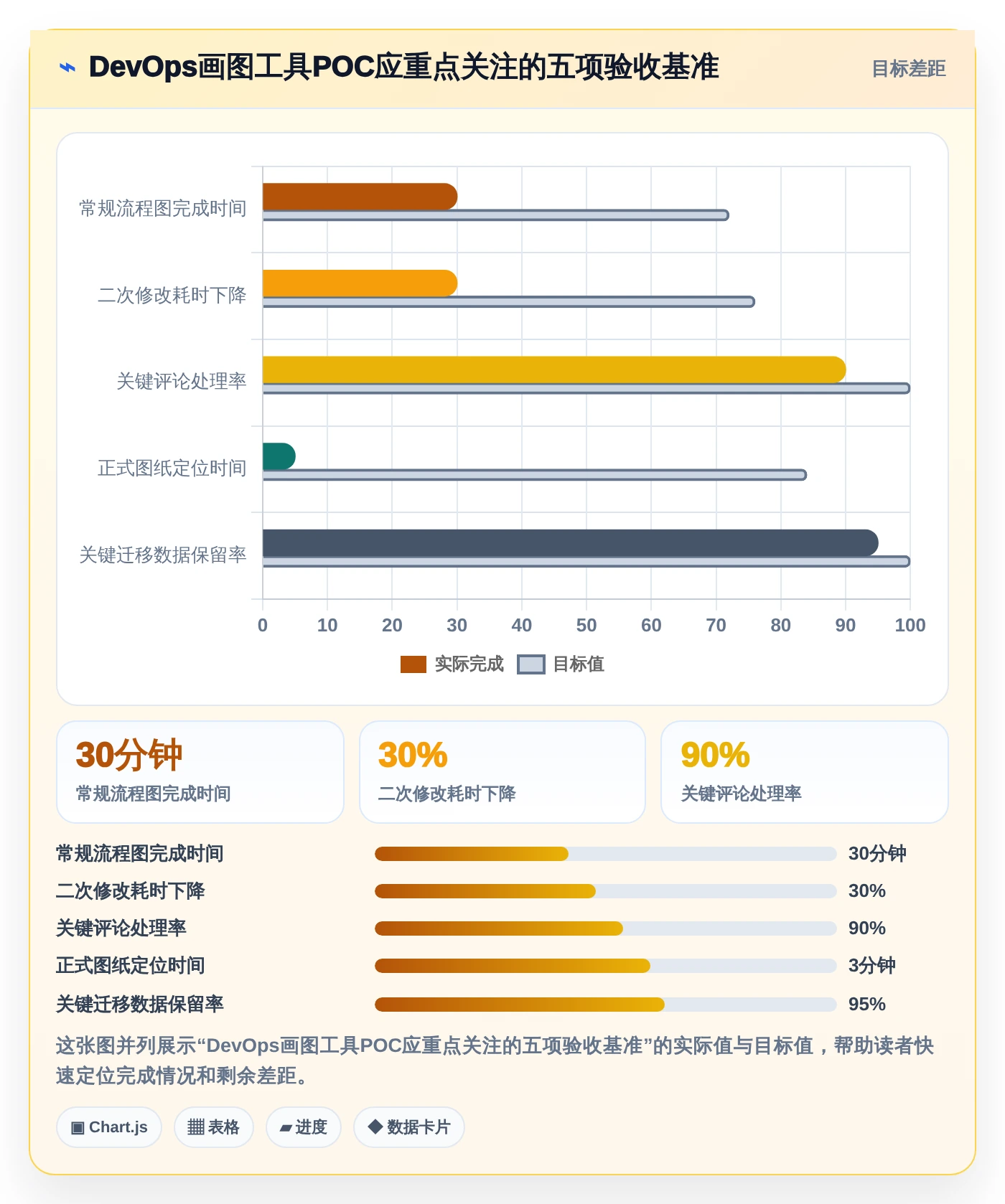

3. 建议设置的量化验收指标

这些目标不是统一行业标准，而是适合用于POC的建议基准。团队可以根据系统复杂度、参与人数和合规要求调整，但必须提前定义，否则评估结束时很容易只剩下主观感受。

十、结语：2026年最值得投资的不是画图软件，而是图纸的可信度

回到最初的问题：2026年哪款DevOps画图工具最好？我的答案是，没有脱离场景的第一名。diagrams.net适合低成本快速制图，Lucidchart适合在线结构化协作，Miro适合探索和复盘，Mermaid适合文本化版本管理，PlantUML适合严谨技术建模，PingCode则更适合把图纸放进中大型研发组织的项目管理和交付闭环。

真正值得关注的指标不是“能画多少种图”，而是四个问题：图是否有人负责，图是否跟着变更更新，图是否能够被快速找到，图是否能在发布和故障时帮助团队做决定。只要其中两个问题没有答案，继续增加模板和账号，通常不会带来对应的效率提升。

我的建议是，先选一个真实项目做两周试点：挑一条复杂发布链路、一张核心架构图和一次故障复盘，分别测试绘制、协作、版本、权限、检索和迁移。两周后不要问“大家喜不喜欢”，而要看确认时间、返工次数、图纸过期率和故障定位耗时是否发生变化。

DevOps画图工具的最终价值，不是让团队把系统画得更漂亮，而是让复杂系统变得可解释、可变更、可追溯、可协作。先把图纸生命周期定义清楚，再选择工具；先明确唯一事实源，再决定是否组合使用。这样选出来的工具，才真正有机会成为研发效率基础设施，而不是又一个无人维护的文档空间。
