研发图纸管理系统选型，最容易犯的错误不是预算少，而是把“文件能上传、能搜索、能下载”误当成“图纸已经受控”。一张零件图可能同时存在设计中、待评审、已发布、已变更和现场旧版等状态；如果系统只解决存储、不控制版本和发放，文件越集中，错误版本被误用时波及的范围反而越大。选型的核心因此不是比功能清单，而是判断系统能否把图纸从产生、评审、发布、变更到归档的责任链管理清楚。

一、先给结论：先定图纸控制规则，再选系统

1. 不要把“图纸管理”简单等同于网盘或文档库

我判断一套研发图纸管理系统是否值得选，首先看它能不能回答五个问题：当前有效版本是哪一个？谁批准它生效？谁在何时下载或领用？变更后哪些岗位必须收到通知？旧版本如何阻止继续使用？这五个问题若没有可靠答案，文件夹层级再漂亮、搜索框再快，也只能算文件存放工具，而不能算完整的图纸控制方案。

图纸也不是孤立文件。它可能由二维图、三维模型、技术规范、检验要求、物料清单和变更单共同构成。若这些对象彼此没有关联，设计人员改了模型，却忘了更新图纸或通知质量部门，系统仍然会留下“文件存在、关系断裂”的管理风险。

2. 选型优先级：版本正确性高于界面丰富度

对于大多数研发组织，我会按以下顺序判断系统价值：第一，版本、状态和审批是否能被可靠控制；第二，设计工具与业务系统能否衔接；第三，权限和审计是否满足企业要求；第四，迁移、运维和扩展成本是否可承受；最后才比较界面、报表和低频功能。这个顺序看起来不够“产品化”，但它对应的是失误发生后的真实损失：错版生产、返工、批量报废和合规追溯往往比一次界面培训昂贵得多。

• 图纸数量少、参与者少、变更低频：先把命名、权限、审批和备份规则建立起来，再评估轻量文档管理是否足够。
• 多部门协作、版本频繁、存在制造或供应商协同：优先评估具备图纸生命周期、变更控制和外部发放能力的产品数据管理系统。
• 产品结构复杂、图纸与物料、工艺、质量关联紧密：进一步评估产品生命周期管理能力，不要只买一个文件仓库再靠大量定制补齐业务关系。

这里有一个重要边界：PDM、PLM、文档管理和云盘并非简单的好坏排序。系统范围越大，流程治理、数据迁移和长期运维要求通常也越高。选小了会靠人工补流程，选大了可能在组织尚未准备好时先背上实施负担。

3. 先做风险分级，而不是先做功能打分

我建议先把图纸按业务后果分成高、中、低三档。影响产品安全、法规符合性、关键尺寸、制造工艺或客户交付的图纸属于高风险对象；一般结构件和内部参考文件可归入中风险；草图、试验记录或临时资料则可归入低风险。高风险图纸必须具备明确的发布责任人、审批记录、有效版本标识和旧版处置规则，低风险资料则不一定需要同等重量的审批流程。

这一步能避免“所有文件都走最复杂流程”的误区。流程越重，绕过流程的动机越大。好的系统不是让每张图都审批更多次，而是让高风险变更有足够控制，让低风险协作保持顺畅。

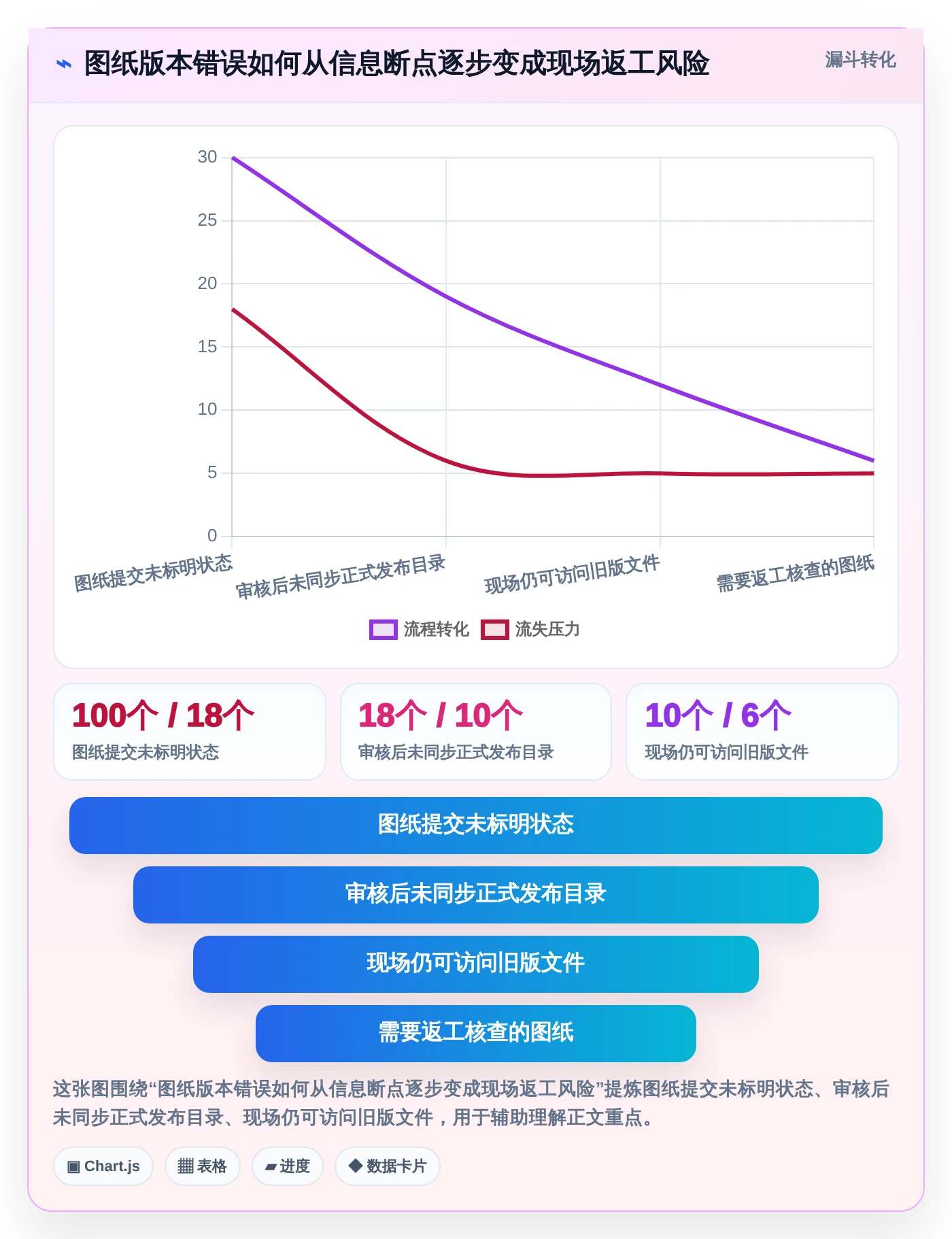

二、为什么图纸管理会失控：问题通常出在交接点

1. 同一张图在不同部门有不同的“真相”

典型场景是设计部门认为受控目录里的文件才是正式版，工艺部门使用本地缓存，采购部门则把邮件附件转发给供应商。只要其中一个副本没有随变更更新，组织内部就会出现多个“看起来都合理”的版本。系统只集中存储，并不自动消除这种分叉；真正有效的做法是确定唯一受控源，并规定其他渠道如何引用、下载和失效。

我做需求梳理时会追问：车间拿到图纸的入口是什么？供应商收到更新后，旧版是否仍可从邮件或共享盘找到？现场打印件如何标识受控状态？若答案是“看人员习惯”，问题就不是搜索功能不足，而是发放路径没有被设计。

2. 设计工具的数据特性，决定系统不能只看文件后缀

CAD文件可能包含外部参照、装配关系、字体、材质、配置、关联模型和预览图。只把文件从电脑复制到服务器，未必能保持完整可用。对于三维装配，主文件看似完整，实际依赖的零件模型却可能仍在设计人员本地目录；对于二维图，打开后才发现字体替换、链接丢失或版本引用不一致，也并不少见。

因此，选型演示不能只看“上传一个文件”。应准备企业真实使用的装配体、外部参照、常用字体、批量图纸和历史版本，逐项验证上传、下载、预览、检索、签入签出、版本比较与恢复。系统能存住文件，不代表它能保存设计数据之间的关系。

3. 图纸变更是跨部门协同问题，不是单纯的审批问题

一张图纸发生变更后，受影响的往往不止设计工程师。质量可能要修订检验规范，工艺可能需要调整作业指导书，采购可能要确认供应商库存，生产计划则需要判断在制品如何处置。如果审批流程只留下“某某同意”，却没有变更原因、影响范围、执行日期和处置结论，流程虽然走完了，业务仍然没有闭环。

系统需要支持将变更对象、关联图纸、影响部门、实施批次和通知结果放在同一条追溯链上。并非每个团队都需要完整的工程变更管理，但凡有跨部门制造协作，就应该验证变更是否能追踪到“谁被通知、谁已确认、哪些对象仍未处理”。

4. 自建目录结构容易成功起步，也容易在扩张时失效

十个人时，按项目、产品和年份建文件夹通常够用；人数增长、产品复用增加后，同一零件可能出现在多个项目目录里，命名规则也会因团队不同而分叉。目录树能表达“文件放在哪里”，却很难表达“文件是什么、当前是什么状态、适用于哪个产品、与哪些对象关联”。这就是搜索从“找文件”升级到“按属性找对象”的分界点。

如果现有体系主要依赖文件夹，不必立刻推翻重来。可以先选择一条产品线或一个新项目建立规范字段，验证编码、分类和权限，再分阶段迁移。一次性重构所有目录，往往把治理问题和迁移风险同时放大。

三、常见误区：看起来省事，长期成本可能更高

1. 误区一：先买容量大的存储，管理以后再补

存储容量解决的是“放得下”，不解决“找得到、分得清、用得对”。如果没有统一编码、版本状态、权限规则和元数据，导入越快，后续清理越难。大量历史文件在没有归档标准的情况下进入新系统，常见结果是文件重复、名称冲突、责任人缺失，搜索命中数量反而增加，用户仍然回到熟悉的共享盘。

比较稳妥的方式是先盘点文件类型和生命周期，再决定哪些历史资料迁移为受控对象、哪些仅保留为只读档案、哪些可以按合规要求清理。迁移不应该以“全量搬进来”作为成功标准，而应以“关键对象有身份、版本和关系，使用者能找到有效版本”作为验收标准。

2. 误区二：流程节点越多，控制越严

审批人增加并不自动等于风险下降。如果审批人不知道自己需要检查什么，流程只会增加等待时间。更有效的做法是为不同风险等级定义检查清单：设计审核关注图纸完整性与技术正确性，工艺审核关注可制造性，质量审核关注检验要求和关键特性，负责人批准则确认生效范围与资源安排。

流程也要有异常路径。例如审批人休假、紧急变更、退回补充、部分产品先行切换时如何处理。没有异常路径的流程，通常会被线下沟通绕过；绕过后，系统记录又无法还原真实决策过程。

3. 误区三：供应商门户开通了，就等于外发受控

外部协同至少要核验接收对象、文件水印或权限、下载时效、版本替换、撤回能力和访问日志。对于需要供应商长期使用的图纸，仅有一个下载链接并不足够；链接被转发后能否限制访问、文件是否可离线保存、变更后旧文件如何失效，都可能是合同和质量体系关注的问题。

外发控制的严格程度应按图纸敏感度和合作方式确定。一般询价图与关键工艺图不应采用完全相同的策略。若企业已有安全平台或供应商门户，也应明确系统边界，避免在多个平台重复维护接收人和版本状态。

4. 误区四：把“能集成”当作集成已经完成

供应商演示中常会展示接口、导入模板或标准连接器，但“有接口”不代表主数据映射、失败补偿、权限继承和数据一致性都已解决。图纸系统可能要与CAD、PLM、ERP、MES、质量系统、身份认证和备份平台交互，每个接口的对象、主责系统和同步时点都应说清楚。

例如物料编码由ERP维护，图纸版本由研发系统维护，若双方都可以修改相同字段，就可能出现覆盖冲突。选型阶段要问清字段归属、同步方向、冲突规则、失败告警和重试机制，而不是只确认“支持接口”。

5. 误区五：把迁移项目压缩成一次性导入

旧文件存在命名不规范、重复版本、缺失审批、失效副本和未知责任人等情况。自动迁移可以复制文件，却无法替组织判断哪个版本有效。将未经确认的历史文件统一打上“已发布”标签，是一种高风险做法。

我更倾向于把迁移拆成四类：经过确认的有效图纸、仅供参考的历史文件、需要业务复核的疑难对象、按规则不迁移但需留存索引的资料。把不确定性显式暴露出来，通常比假装数据整齐更安全。

四、专业判断逻辑：用业务边界和可验证指标筛选

1. 先判定系统范围：文档、PDM还是PLM

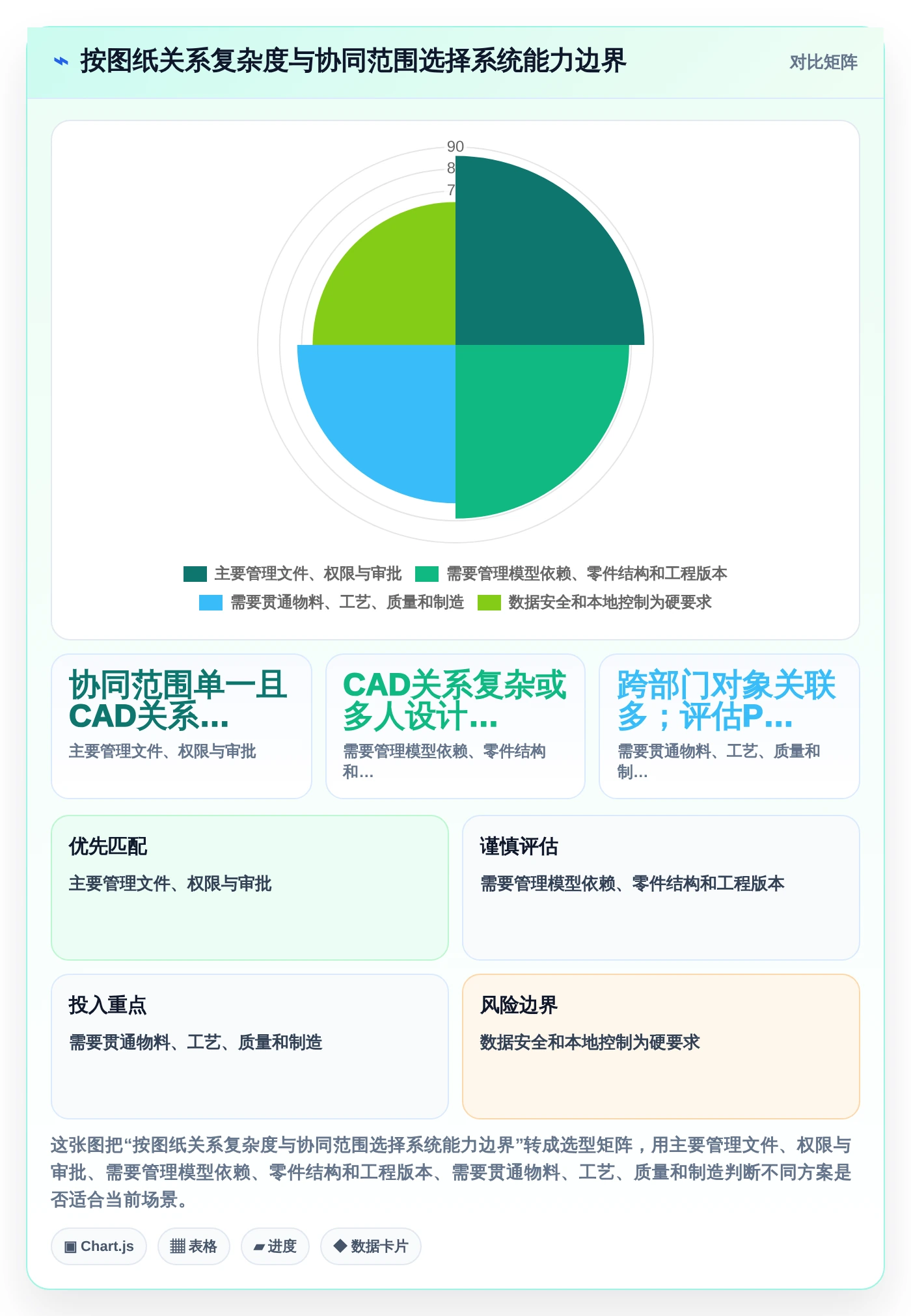

选型前先问组织要管理什么对象、管理到什么深度。只需控制文件权限和审批，文档管理可能足够；需要管理CAD结构、零部件关系、版本和工程变更，PDM通常更贴近需求；如果还要把需求、物料、工艺、制造和服务信息纳入产品全生命周期协同，就要评估PLM范围及其实施复杂度。

2. 把需求写成验收场景，不写成抽象功能名

“支持版本管理”太宽泛，供应商很容易回答支持。更好的需求写法是：“设计人员提交新版本后，未批准版本不得进入正式发放目录；批准记录必须绑定具体文件版本；新版本发布后，历史版本可查但默认不可作为当前有效版本下载。”这样能在演示和测试中验证结果，而不是听功能介绍。

每条需求都可以按“角色、触发条件、系统动作、记录结果、失败处理”五部分表达。比如，供应商如何取得受控图纸，权限到期后如何处理，变更撤回后是否会通知已下载对象。需求越接近真实任务，供应商之间的能力差异越容易暴露。

3. 设计一套有权重的评分表，但不要让总分掩盖硬门槛

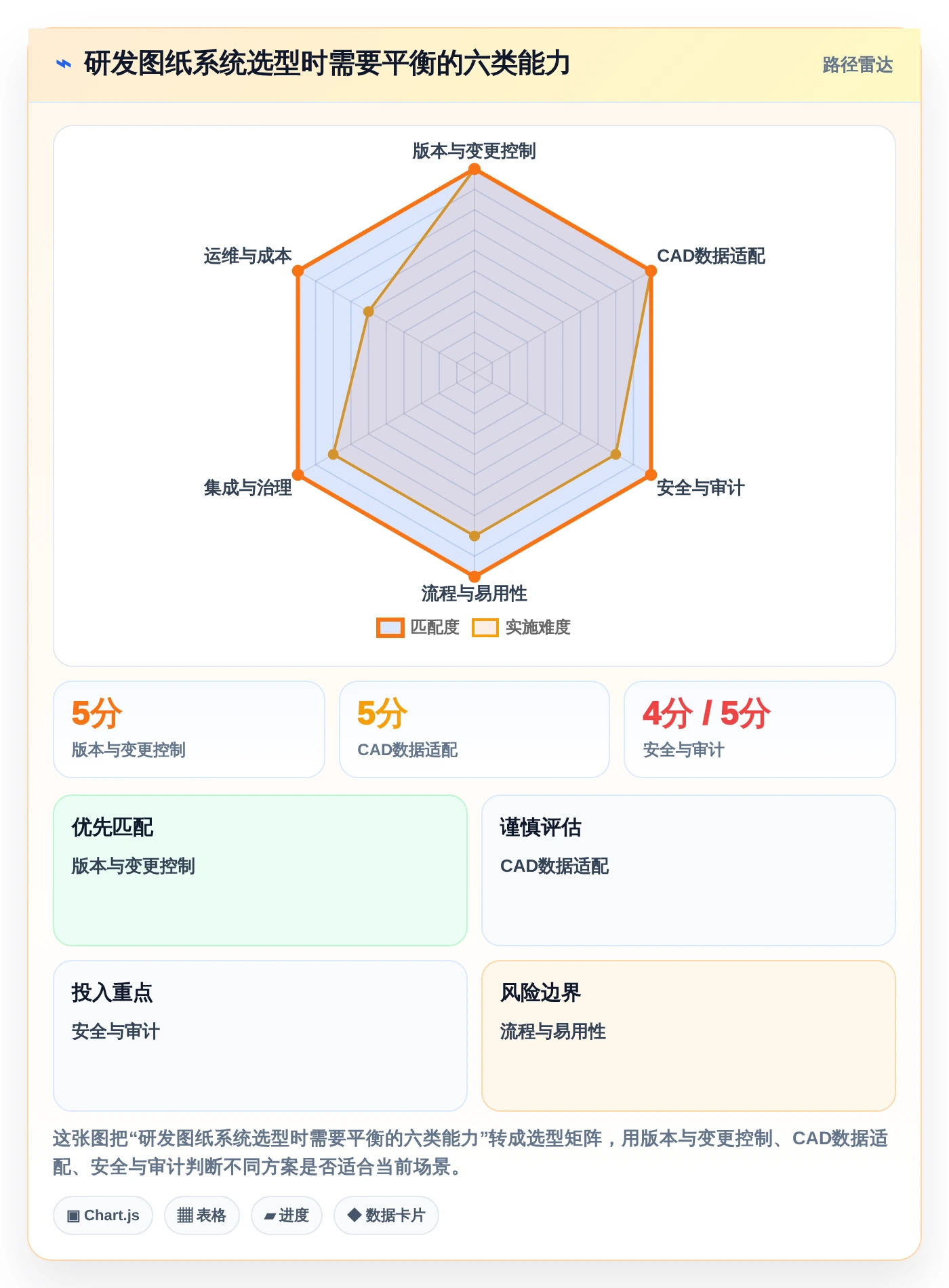

评分表适合用于比较，不适合替代判断。安全、部署、CAD兼容性、审计和数据迁移等要求，建议先设为硬门槛；未通过硬门槛的方案不进入综合评分。通过后，再对流程适配、易用性、接口、运维和成本进行加权评价。

权重只是建议基准，不是行业标准。若企业受严格本地部署或数据边界要求约束，应提高安全与部署权重；若主要风险来自CAD结构和装配关系，则应提高工程数据适配权重。不要因为某个方案在非关键功能上得分很高，就抵消它在硬门槛上的失败。

4. 用场景测试替代“看演示”，并记录失败条件

产品演示通常使用整理好的样例，真实环境却包含文件名异常、历史版本、缺失属性和多人并发。建议准备一组匿名化样本，覆盖常用CAD格式、最大装配体、外部参照、旧版图纸、变更单和供应商外发任务。测试时既记录“能否完成”，也记录操作次数、失败提示、恢复难度和是否需要管理员介入。

每个场景至少让设计人员和非设计人员各完成一次。设计人员关注工具衔接，工艺、质量和生产用户则关注能否快速识别有效版本。系统如果只有管理员能看懂，日常用户很容易回到邮件和本地文件。

五、案例与数据观察：用一条产品线做试点，暴露真实成本

1. 一个可复用的选型试点设计

下面用一个情景模拟案例说明如何判断选型结果，不将其描述为某企业的真实采购数据。假设某制造企业有120名研发及协作人员，涉及设计、工艺、质量、采购和生产，维护约1.8万份图纸与模型；每月发生约160次图纸变更，外部供应商协作约30家。当前资料分散在共享盘、邮件和个人目录，团队发现问题后才人工核实版本。

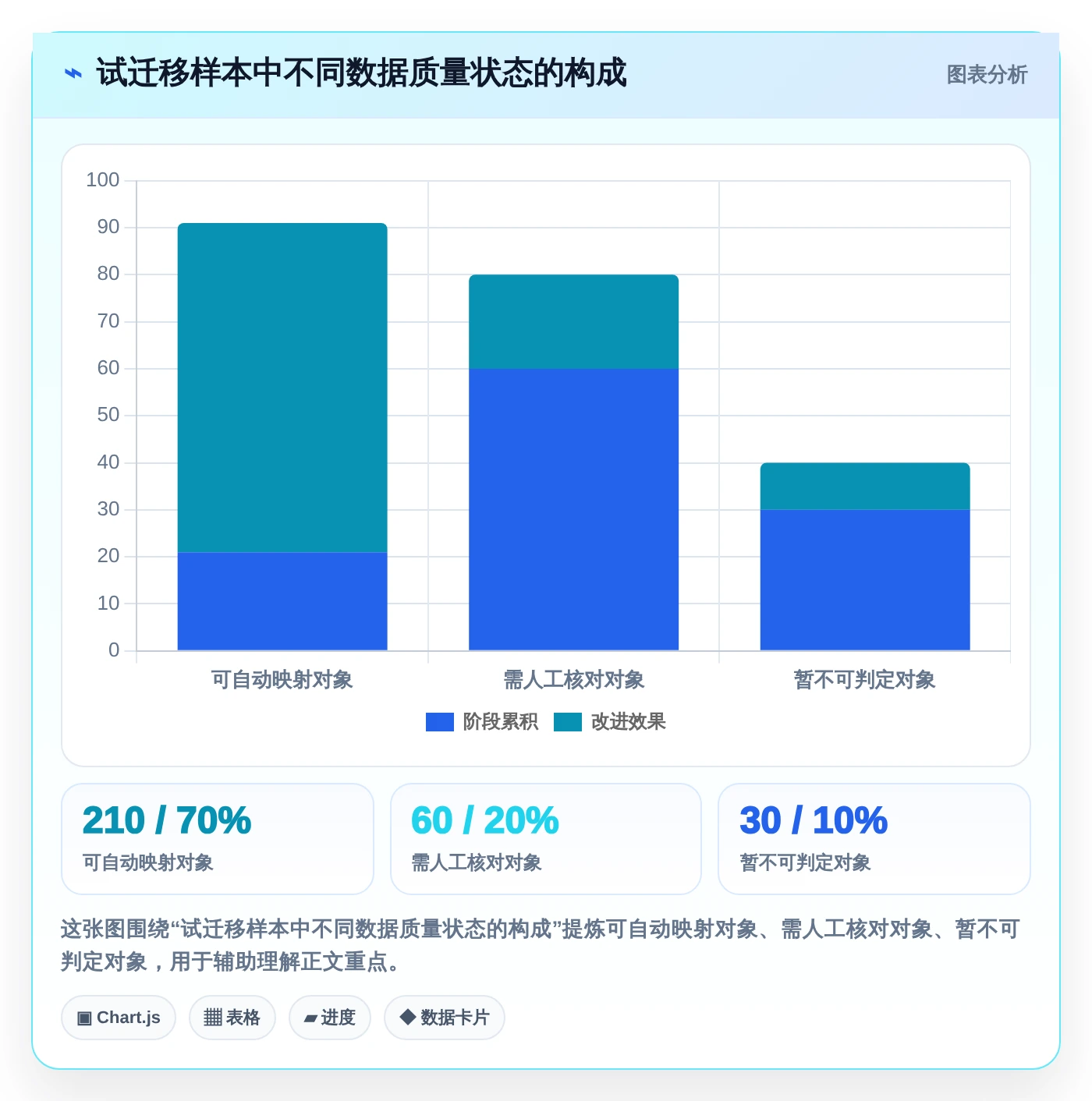

试点不直接迁移全部资料，而选择一条在产产品线，抽取300份图纸与模型，覆盖近期发布版本、历史版本、外部参照、变更单和供应商发放。试点目标不是证明系统“可以登录”，而是回答：关键文件是否迁得完整？用户能否定位有效版？变更影响对象能否被追踪？旧版能否被识别和限制？

2. 把指标定义在试点之前，避免上线后挑好看的数字

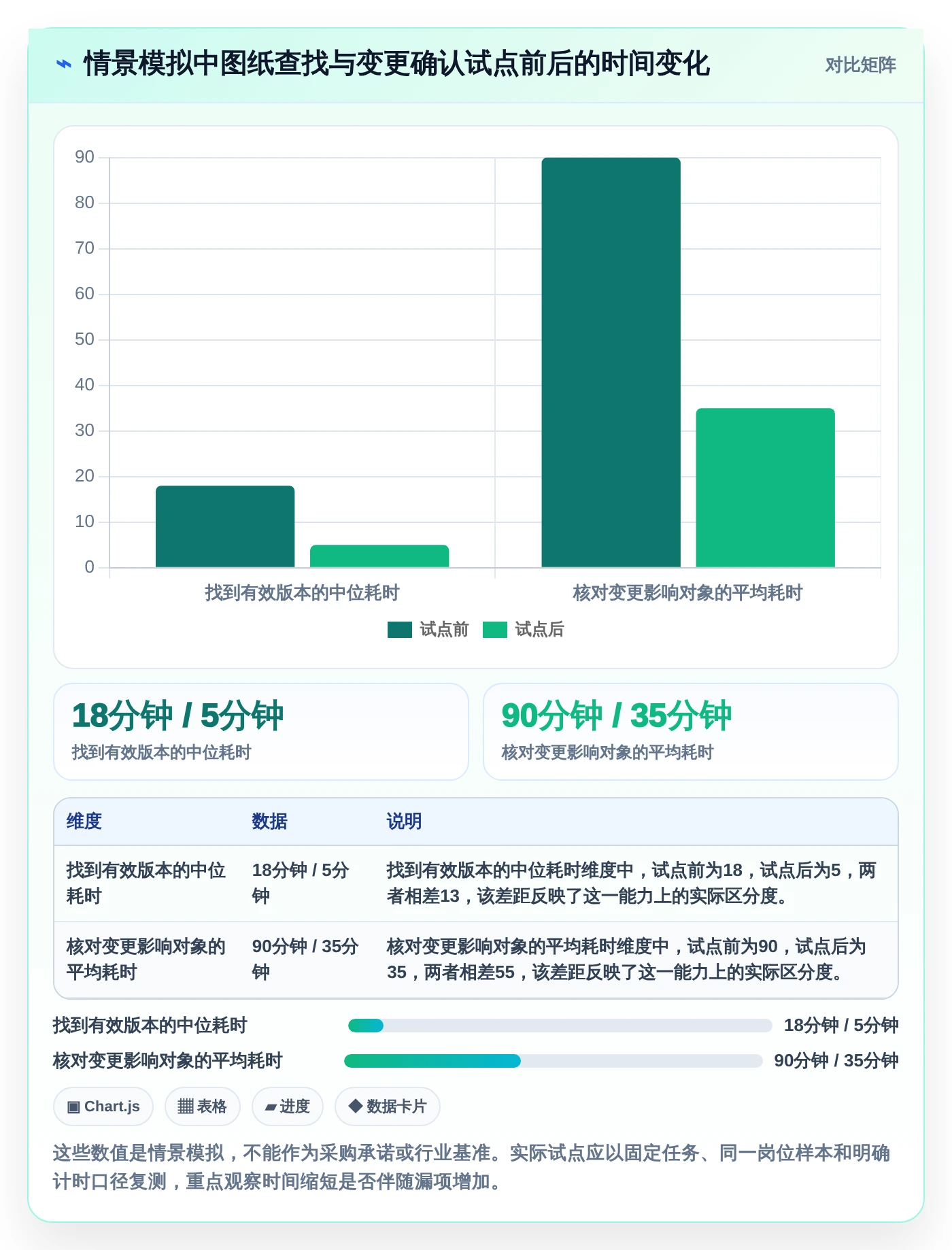

建议至少记录四类指标。第一类是效率，例如从收到图纸需求到找到当前有效版的中位耗时；第二类是质量，例如版本误用或属性缺失次数；第三类是过程，例如变更对象确认率和审批周期；第四类是采用情况，例如用户主动从受控系统获取文件的比例。指标必须明确分子、分母、采集方式和时间范围，否则前后对比容易失真。

例如，“搜索效率提高”不能只统计熟练用户演示中的最佳结果。更可靠的测法是选取不同岗位人员，对相同任务重复测试，记录中位数和未完成率；“版本错误减少”则要定义哪些事件算误用，观察窗口是否覆盖了足够的发布与生产周期。

3. 不只看平均效率，也要看数据质量与异常分布

平均耗时下降并不等于系统成功。如果少数复杂装配体频繁失败，整体平均值可能掩盖关键问题。因此试点还要分文件类型、使用岗位和任务复杂度查看结果。例如简单二维图的检索速度明显改善，但带外部参照的装配关系未能完整迁移，就不能据此判定系统适合全部研发数据。

对于迁移数据，可以建立“可自动映射、需人工核对、不可判定”三类结果。若试点中疑难对象比例较高，应该先补齐编码和版本规则，再决定迁移范围；若问题集中在某种格式，则要确认是产品兼容边界、数据本身损坏，还是操作和配置问题。

4. 计算收益时，把避免损失和新增成本放在同一张账上

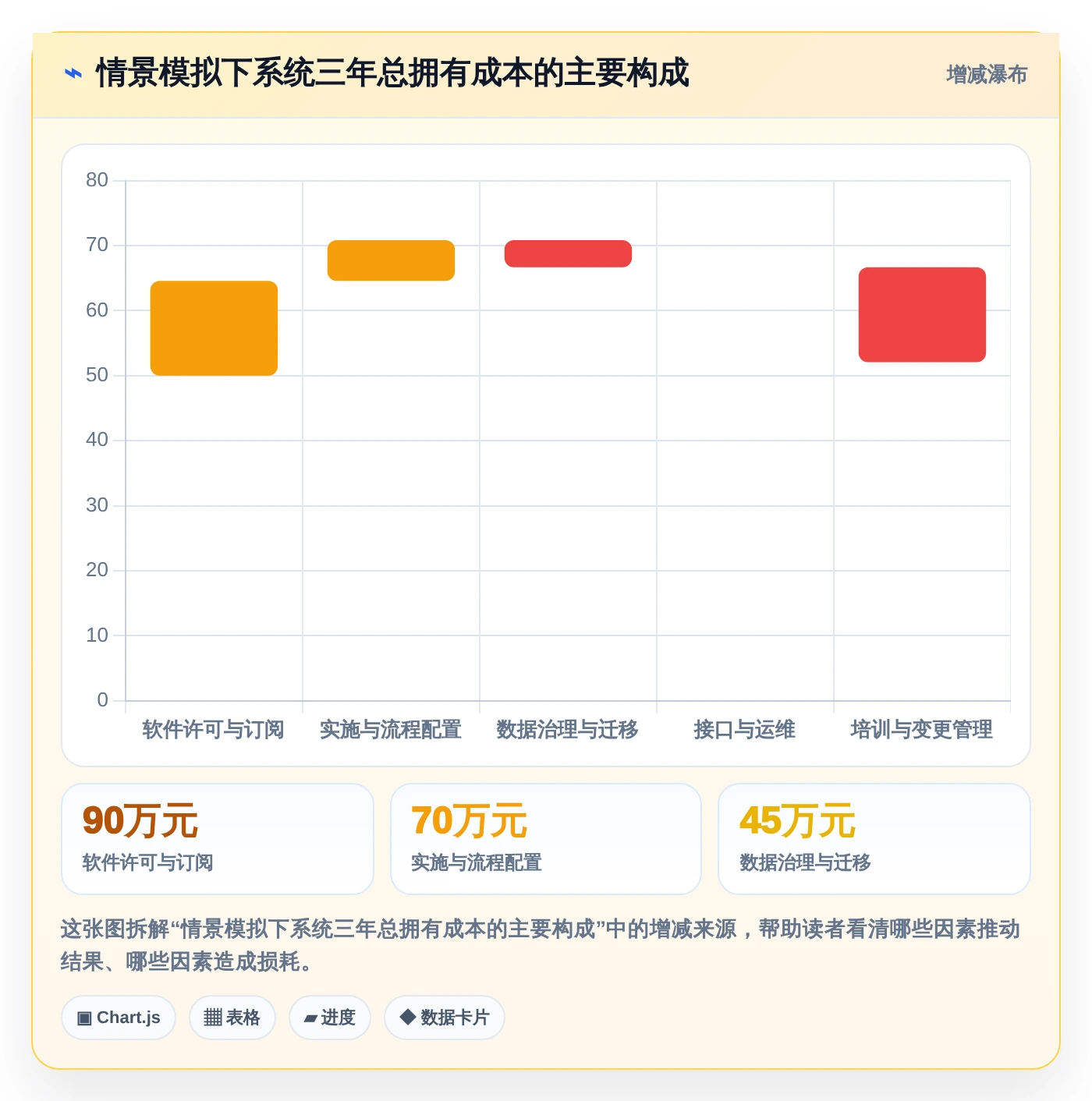

图纸管理系统的收益不宜只算“少花了多少找文件时间”。可以按年度估算人工查找和版本核验节省、变更通知减少的重复沟通、错版引发返工的风险降低；成本则应包含软件许可、实施服务、数据治理、接口开发、存储备份、管理员投入、培训、升级和退出迁移。风险避免的收益需要单独标注为预期值，不能与已经发生的现金节省混为一谈。

一个实用做法是分别做保守、基准和压力三种情景。保守情景只计入可直接观察的工时节省；基准情景加入经过验证的返工减少；压力情景则考虑实施延期、接口开发增加和用户采用率低于预期。若只有最乐观假设下才算得过账，项目就需要缩小范围或重新论证。

5. 试点验收应同时设通过线和停止线

通过线可以包括：高风险图纸能够按规则发布，审批记录绑定具体版本，关键CAD关系在抽样检查中完整，变更对象可追踪，目标岗位能在规定时间内完成检索和发放任务。停止线则包括：核心文件依赖丢失、权限无法隔离、审计记录无法导出、旧版无法识别，或关键接口需要依赖不受控的人工重复录入。

试点中出现问题并不一定意味着产品不合适。要区分产品能力缺口、原始数据质量问题、流程规则未定义和用户培训不足。只有把原因拆开，才能判断该继续配置、调整治理方案，还是更换候选系统。

六、不同情况下的行动建议：从最小闭环开始

1. 小团队或初创研发组织

若图纸数量有限、研发人数较少、没有复杂外部协同，先建立统一编码、权限分级、版本规则、备份制度和发布目录。采购时优先验证易用性、数据可导出性和后续扩展能力，不要为了未来可能出现的复杂流程一次性引入沉重平台。

小团队也应避免将正式发布文件长期放在个人电脑或个人网盘。哪怕暂时没有完整PDM，至少要明确一个受控源、一个发布负责人和一个旧版归档规则，并规定团队不得通过邮件附件自行创造“正式版本”。

2. 百人以上、多部门协作的研发组织

此类组织的主要挑战通常不是容量，而是角色、权限、流程和系统边界。应把设计、工艺、质量、生产、采购及外部合作方的使用路径画出来，确认每个角色能做什么、能看到什么、什么事件必须留痕。选型时重点验证权限继承、并发协作、变更影响分析、接口治理和批量数据维护。

如果组织已有项目管理或研发协同平台，不要默认图纸系统要替代它，也不要让两套系统重复维护相同审批。先确定图纸版本、项目任务、变更状态和物料信息分别由谁负责，再通过接口或链接建立关系。系统职责清晰，比“所有东西都放进一个平台”更容易长期维护。

3. 有严格数据安全或本地部署要求的企业

将部署形态列为硬门槛，并在采购前核验数据存储位置、管理员权限、日志保留、加密方式、备份恢复、远程运维边界和补丁升级流程。私有化部署不自动等于安全：如果内部没有补丁、备份和权限审查机制，安全责任只是从服务商转移到了企业自己。

还要验证系统退出机制：数据能否批量导出，文件与元数据是否可以一并取回，导出格式是否可读，历史审批和操作记录是否完整。系统生命周期可能长于最初合同，迁移能力应当在采购时谈清，而不是等替换平台时才发现数据被锁在专有结构里。

4. 需要与CAD、ERP、MES或质量系统集成的企业

先画数据流图，标出每个字段的权威来源、更新方向、同步频率和失败处理责任。然后按高风险接口做验证，不要只测试一条正常路径。至少覆盖重复提交、编码冲突、网络中断、权限变更、接口超时和批量重试。

如果接口依赖大量定制，应将定制代码的归属、维护责任、升级兼容和费用列入合同与项目计划。接口数量多不是成功标准；稳定、可监控、可恢复，才是企业集成的基本要求。

七、不同方案的取舍：没有“最强”，只有适配成本

1. 轻量文档管理与PDM的取舍

轻量文档管理的优势是上手快、流程相对简单、初期治理成本较低，适合以受控文件和审批为主的组织；短板是复杂CAD关系、零部件复用和工程变更影响分析可能不够深入。PDM更适合工程对象复杂、版本和结构关系重要的场景，但对编码规范、角色分工和数据治理的要求更高。

若需求集中在图纸搜索、审批和权限，优先确认轻量方案是否能满足硬门槛；若最常见的失败是装配结构不完整、设计文件被覆盖或变更无法追溯，就不能仅因轻量方案上线快而忽略工程关系能力。

2. 云部署与本地部署的取舍

云部署通常能减少部分基础设施维护负担，服务升级和弹性资源管理也可能更便利；但企业要核验数据驻留、租户隔离、身份体系、访问日志、网络策略和服务中断处理。本地部署能增强企业对环境和网络边界的控制，但需要承担服务器、存储、备份、升级、监控和灾备责任。

选择时不要只比较“数据在哪儿”。还要比较谁负责补丁、谁负责恢复、事故如何响应、管理员能看到什么、合同终止后数据怎么迁出。对安全要求高的企业，部署方案、组织运维能力和供应商服务边界必须放在一起评估。

3. 标准产品与深度定制的取舍

标准产品能减少长期代码维护负担，也更容易跟随版本升级；但组织需要适应部分标准流程。定制可以贴合特殊业务，却可能增加开发、测试、升级和知识转移成本。优先使用配置满足差异，只有当差异涉及关键控制或显著业务优势时，才考虑定制。

每项定制都应写明业务必要性、替代方案、影响范围、升级责任和退出方式。若一个定制只是为了复刻既有纸面习惯，却没有降低风险或提高可追溯性，它很可能只是把旧流程搬进新系统。

4. 全量上线与分阶段上线的取舍

全量上线能够快速形成统一平台，但会集中暴露数据迁移、培训和流程变更风险；分阶段上线更容易根据试点修正规则，但过渡期间可能存在新旧系统并行和数据边界不清。对多数企业，建议按产品线、工厂或数据类型分批切换，并明确每批的切换日期、旧系统只读策略和异常回退方式。

并行期最危险的状态是两个系统都能修改同一份受控图纸。要么指定唯一写入源，要么通过切换计划冻结旧源。若无法明确谁是权威源，就不应宣布该对象已经完成迁移。

八、从选型到上线：一份可以执行的路线图

1. 第一步：用两周完成现状盘点和风险分层

列出主要图纸类型、数量级、来源系统、参与角色、协作对象和当前发布路径。抽样检查历史版本、文件重复、属性完整度、外部参照和审批证据。盘点不必追求一次覆盖所有文件，先挑高风险产品线和高频变更场景，形成代表性样本。

• 明确哪类图纸必须受控，哪类资料只需归档。
• 识别有效版、历史版、待确认文件和不可迁移对象。
• 记录当前系统之间的字段重复、数据冲突和人工补录点。
• 选出能够参与试点的设计、工艺、质量、生产及IT代表。

2. 第二步：用两到三周形成需求和准入门槛

将需求写成可验证的业务场景，区分硬门槛、重要能力和加分项。确认部署、安全、CAD格式、数据导出、接口和服务要求。此阶段不要把所有部门提出的愿望都列为必需项，应区分法律合规要求、真实业务风险和个人使用偏好。

建议把每项需求标注责任人和验收方法。没有责任人或无法验收的需求，通常意味着组织还没有想清楚问题本身，应先澄清而不是直接交给供应商报价。

3. 第三步：用真实任务开展供应商验证

候选产品演示应使用同一批样本、同一套脚本和同一组评分口径。请供应商现场完成版本发布、权限限制、历史回溯、CAD关联检查、变更通知和数据导出。不要只让项目负责人评估，要让未来日常使用者亲自操作，并记录卡点与错误恢复方式。

要求供应商说明哪些功能来自标准产品、哪些依赖配置、哪些需要定制。对关键承诺记录成书面验收条款，特别是格式支持范围、接口边界、迁移责任、上线后响应和版本升级策略。

4. 第四步：试迁移、试运行，再扩大范围

先迁移代表性数据，核验对象数量、文件完整性、属性映射、版本关系和权限结果。随后运行一段真实业务周期，观察新旧流程的差异和用户采用情况。试点结束时，逐项复盘未完成任务、人工绕行、系统告警和数据异常，并给出责任人和关闭日期。

只有试点的关键任务达到验收线，且未触发停止线，才进入扩大上线。若问题集中在流程未定义，先修流程；若问题集中在数据历史质量，先治理数据；若问题是核心工程能力不足，再重新评估候选产品。不要用加班和人工补录掩盖产品边界。

5. 第五步：建立上线后的运营指标

上线不是项目终点。建议每月查看有效版本检索耗时、图纸属性完整率、变更通知确认率、过期权限数量、接口失败次数、疑难数据积压量和受控系统使用率。指标要服务于改进，而不是单纯考核个人；例如使用率低，首先应查入口是否方便、流程是否合理、系统数据是否可信。

每季度检查分类、字段和权限规则是否仍适用；每次重大变更后抽查旧版处置和跨部门确认。运营负责人要同时覆盖业务规则和系统配置，不能把治理责任全部交给IT，也不能让业务流程只存在于个人经验里。

九、最后的判断：系统选得好，首先体现在“错版更难发生”

我对研发图纸管理系统有一个比“功能全面”更严格的判断标准：当人员更替、项目扩张、供应商增加或生产现场出现紧急变更时，组织是否仍能说清楚哪一版有效、谁批准生效、影响了哪些对象、旧版如何收回。能回答这些问题的系统，才真正降低了对个人记忆和临时沟通的依赖。

如果当前团队最缺的是编码规则和发布责任，先治理规则，不要指望软件自动替组织作决定；如果CAD结构、版本和变更关系已经成为持续性风险，就把工程数据管理能力列为核心门槛；如果跨部门生命周期协同已经成为瓶颈，再评估更广的PLM范围。先用业务风险确定系统边界，再用真实样本验证产品，最后按三到五年总成本做决策。

下一步可以从一条产品线开始：抽取一批包含新旧版本、外部参照和真实变更记录的样本，定义查找、发布、外发和变更四类验收任务；同时设定通过线与停止线。用试点证据判断系统是否适配，通常比拿着功能清单比较几十个勾选项，更能避免买错、迁错和上线后无人使用。
