2026年度盘点：6款最受欢迎的jQuery工作流设计器工具对比

《2026年度盘点：6款最受欢迎的jQuery工作流设计器工具对比》里最容易被忽略的一点是：不少被放进“jQuery 工作流设计器”候选名单的工具，实际上并不依赖 jQuery。把“能在 jQuery 项目里使用”误当成“基于 jQuery 构建”，往往会让团队选错技术路线。本文对比 jQuery Flowchart、jsPlumb、JointJS、Draw2D、GoJS 和 mxGraph，重点看它们是否适合真实的流程编辑器，而不只看能不能画出节点和连线。

一、先讲核心结论：先选数据模型，再选画布库

1. 六款工具没有一个适用于所有 jQuery 工作流项目

如果需求是给现有 jQuery 管理后台增加一个轻量流程原型，且只需要节点、连线和 JSON 保存，我会先评估 jQuery Flowchart。它与 jQuery 的结合最直接，起步成本较低；但它更像流程图编辑器的基础零件，不是现成的企业级审批工作流产品。

如果产品需要可扩展的连接规则、拖拽交互和流程画布，jsPlumb 是值得优先验证的选择。要做复杂图形、节点布局、分组和较成熟的编辑交互，可以评估 JointJS 或 GoJS；如果团队希望深入定制图形对象，也可以看 Draw2D。mxGraph 更适合维护已有系统或评估其派生生态，不建议在没有迁移计划时把它当作新项目的默认起点。

关键判断不是“谁最受欢迎”，而是“哪一层能力需要自己实现”。图形库能让节点连起来，但业务上的条件分支、审批权限、版本发布、运行状态、错误提示和并发编辑，通常不在图形库的职责范围内。

表中的“适合”是技术选型建议，不是市场份额排名。六款工具的产品边界、版本、授权方式和维护状况可能变化；采购或上线前，应以各自官方文档、仓库和许可证原文为准。

2. “最受欢迎”需要先定义口径

公开资料通常不能直接证明某个图形库在“jQuery 工作流设计器”这个细分场景中最受欢迎。GitHub 星标、下载量、搜索热度和企业实际部署量不是一回事；其中一些项目还经历过更名、版本迁移或产品线调整。没有统一样本和统计时间，给六款工具排出精确市场名次并不严谨。

因此，这份盘点把“受欢迎”理解为：在开发者选型时常被讨论、具备可查资料或实际集成可能性的六类候选，而不是按下载量给出伪精确排名。项目负责人应根据自家团队、现有技术栈、授权预算和上线责任来筛选。

3. 我的短结论：三类需求对应三种起点

• 想最快验证流程编辑交互：优先试 jQuery Flowchart，前提是流程图需求简单，且接受自己补充校验与业务逻辑。
• 主要难点是端点、连线与拖拽：评估 jsPlumb，并先做版本和许可证核验。
• 需要长期维护复杂图形编辑器：把 JointJS、GoJS、Draw2D 放进同一份真实需求测试；mxGraph 主要作为存量维护选项。

如果系统中 jQuery 只是历史包袱，而新模块可以采用独立的前端架构，我不会为了“保持 jQuery”而排除不依赖 jQuery 的库。集成成本要算，但把技术约束延续十年，成本可能更高。

二、背景和真实场景：工作流设计器不是一张可拖拽的图

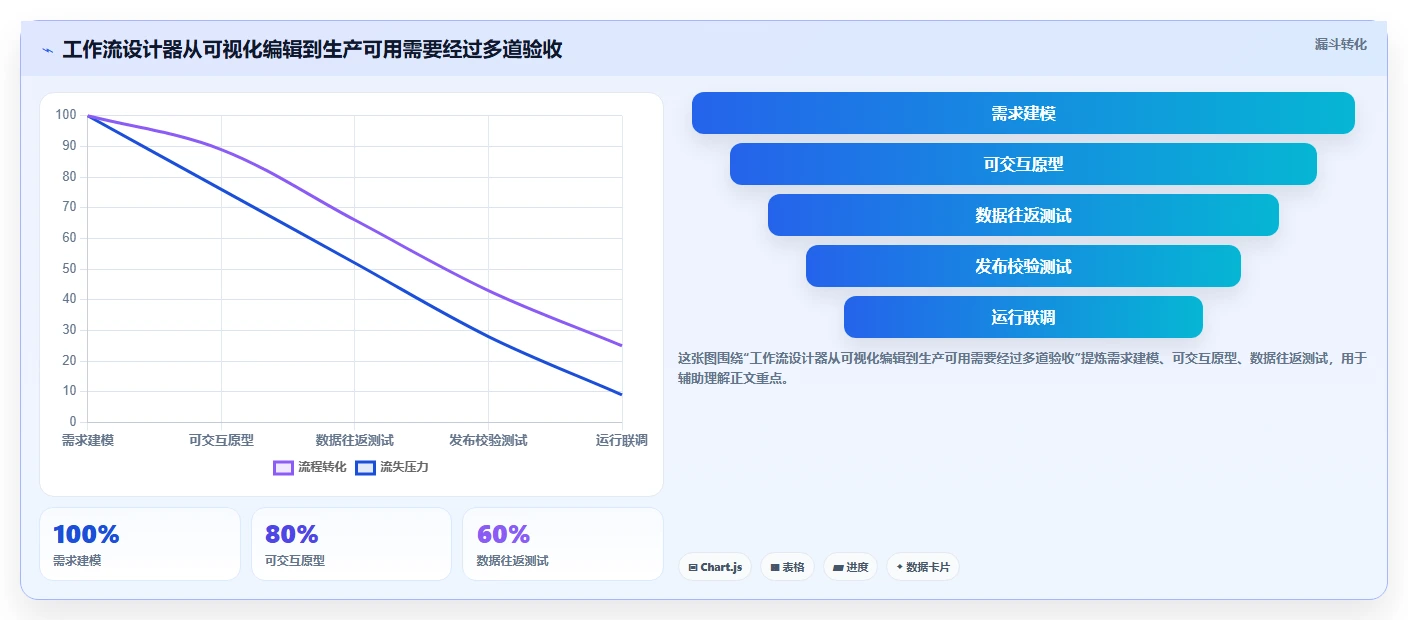

1. “画得出来”与“能发布运行”是两种产品

很多需求文档会写“支持拖拽节点、连线、保存流程”。这三项只描述了编辑器最表面的交互，无法说明流程是否正确、能否运行、是否可审计。一个可运行的工作流通常还需要起点和终点约束、节点配置、条件表达式、权限校验、版本管理和异常处理。

举例来说，用户把“提交申请”拖到画布，把“部门审批”连到“结束”，看起来是一条完整流程。可如果系统没有定义谁有权审批、拒绝后流向哪里、条件字段如何校验、已发布流程如何保留旧版本，这张图就只有展示价值，无法可靠驱动业务。

2. 三类常见项目，选型重点差别很大

内部管理后台：流程数量少，使用人数有限，编辑者通常是管理员。首要目标往往是快速交付和易维护，轻量方案可能比功能齐全的大型库更划算。

面向客户的流程配置产品：用户会频繁编辑、复制、撤销、缩放和校验流程。此时画布交互、键盘可用性、错误提示和配置表单的一致性，比“是否用了 jQuery”更影响产品质量。

生产级审批或自动化平台：流程设计会影响真实业务执行。设计器要与后端执行引擎、权限系统、审计记录和版本发布机制配合。仅凭前端连线库不能承担这一整套责任。

3. 旧版 jQuery 页面要额外检查的环境变量

维护中的 jQuery 系统经常不止有一个版本问题：可能还使用旧版浏览器支持策略、历史 CSS、全局变量、多个插件版本和服务端模板。新加入的图形库即使能正常初始化，也可能在 CSS 命名、事件冒泡、页面销毁重建、弹窗层级和打包方式上发生冲突。

我会把“能在测试页面跑起来”与“能进入生产页面稳定运行”分开验收。前者只证明 API 大致可用；后者还要检查重复挂载、页面切换、缩放容器、鼠标与触摸输入、异常数据恢复和浏览器控制台错误。

4. 先定工作流数据模型，避免把画布坐标当业务事实

节点的位置、大小和颜色属于编辑器呈现信息；节点的类型、业务参数、执行条件和连线语义才是流程数据。两者如果混成一个随意结构，后续一旦更换画图库，数据迁移会非常痛苦。

在评估工具之前，我倾向于先写出中立的数据结构草案，并明确哪些字段属于业务定义、哪些字段仅供画布使用。这样测试不同库时，比较的是它们对需求的适配程度，而不是被某个库的默认数据结构牵着走。

{
"schemaVersion": 1,

"nodes": [

{

"id": "review-1",

"type": "approval",

"position": { "x": 320, "y": 160 },

"config": { "assigneeMode": "role" }

}

],

"edges": [

{

"id": "edge-1",

"source": "start",

"target": "review-1",

"condition": null

}

]

}

这只是结构设计示意，不是任何一款工具的原生格式。项目应根据执行引擎和业务领域定义自己的 schema，序列化前做版本标记和校验；图形库负责编辑体验，不应成为唯一的数据真相来源。

三、六款工具逐一拆解：谁适合做什么，边界在哪里

1. jQuery Flowchart：低门槛，但不要把插件当成流程平台

jQuery Flowchart 的优势是概念直接：在 jQuery 页面中创建编辑区域、放置节点、创建连接，并处理节点和连接数据。对已有传统后台的团队来说，它能减少“先搭完整前端工程再做原型”的准备工作，适合验证流程编辑是否真的有业务价值。

它的短板也来自定位本身。轻量插件通常不会替你解决企业流程系统中的发布审批、复杂条件编辑、权限边界、并发修改和运行追踪。若需求从“画几个步骤”扩展为“可复用流程模板、支持嵌套分支、能版本回滚”，就要重新估算自研成本。

（1）适合的边界

• 流程节点种类较少，图结构以简单有向连接为主。
• 编辑用户数量不大，不要求复杂协作和权限分层。
• 团队已有 jQuery 代码维护能力，且短期目标是原型验证或内部工具。

（2）上线前需要验证

• 节点配置是否需要复杂表单；插件是否允许自然地扩展节点内容。
• 删除节点时相关连线如何处理，非法连接如何阻止或提示。
• 流程 JSON 是否足以表达业务数据，是否需要独立 schema 转换层。
• 当前维护状态、许可证、依赖版本和目标浏览器是否满足团队要求。

我的判断是：它适合做“流程编辑器的薄交互层”，不适合在没有架构设计的情况下直接被当成完整流程解决方案。先把需求控制在节点、连线和保存恢复，再根据验证结果决定是否升级路线。

2. jsPlumb：连接交互有价值，产品线与版本要先厘清

jsPlumb 常被用来构建节点之间的连接关系和可交互画布。对于“用户拖动端点建立连接、拖动节点后连线跟随、连接有方向或锚点规则”这类需求，它的思路比从零手写 SVG 连线更成熟。

需要谨慎的是，jsPlumb 的不同版本和产品形态可能在 API、授权和能力范围上存在区别。搜索到旧教程，不等于它适用于今天选定的版本；尤其是依赖 jQuery 的示例、社区版和商业产品之间，不应只凭名称相似就假设兼容。

（1）在何种场景值得优先试

• 画布交互核心是连接，而不是高复杂度的图形排版。
• 要自定义端点、锚点、连接器样式或连接规则。
• 团队愿意把节点业务配置、校验和持久化自行分层实现。

（2）试用时不要只看连线动画

我会在原型中加入真实页面结构：左侧节点面板、中间可缩放画布、右侧属性表单，再验证连线更新、删除与撤销。单页 demo 里看起来流畅，并不能说明它在复杂后台的布局、弹窗、滚动容器和页面切换中仍然可靠。

另外要确认项目是否需要 SVG、Canvas 或 DOM 级别的绘制策略，且把节点数量、连线数量、交互延迟和浏览器环境写进测试记录。具体性能不能脱离硬件、布局和实现方式直接下结论。

3. JointJS：图形建模空间更大，适合把编辑器当产品做

JointJS 属于独立的 JavaScript 图形库，而不是 jQuery 插件。它更值得进入复杂编辑器候选名单的原因，是团队可以围绕图形模型、元素类型和交互扩展来组织功能，而不是只把它看作一个拖拽组件。

当流程节点需要不同形状、不同端口、分组、属性面板或可扩展图形规则时，这种建模能力会带来价值。不过，基础库具备图形机制，不等于项目已经获得完整的设计器产品。团队仍需要定义节点 schema、校验规则、工具栏、属性编辑和持久化格式。

（1）适合的团队画像

• 流程编辑器是核心产品功能，而不是后台中的临时小页面。
• 工程团队能维护独立前端模块，不要求所有逻辑都写成 jQuery 插件。
• 愿意投入时间建立设计系统、节点组件和测试体系。

（2）需要提前评估的隐性成本

复杂图形能力会扩大团队可以做的事，也会扩大需要负责的范围。自定义图形、交互手势、样式主题、无障碍支持和版本迁移，都需要人力维护。评估时应按“实现一个完整业务节点”而不是“渲染一个方框”估算工时。

4. Draw2D：值得看定制能力，也要看团队是否接得住

Draw2D 面向 Web 图形和画布交互，可用于构建流程图一类的编辑器。它可能适合有明确图形定制诉求、愿意深入图形对象和交互机制的团队；但在选型中，除了功能列表，还要检查文档可读性、示例是否能运行、依赖是否符合当前工程和社区维护是否满足上线预期。

我不会仅凭“有流程图 demo”就判断它能缩短项目周期。要让它进入候选名单，至少应实现一个包含节点创建、连线、节点属性编辑、JSON 导入导出的垂直切片，再由熟悉项目技术栈的工程师评价维护难度。

（1）验证时的四个问题

• 目标浏览器和触控场景能否稳定操作？
• 节点自定义需要扩展哪些对象，是否会侵入核心代码？
• 保存后重新加载，图形状态和业务数据是否一致？
• 团队遇到缺陷时，能否独立定位而不是长期依赖旧问答帖？

如果前三项通过、第四项无法回答，仍不宜直接上线关键业务。维护能力不是抽象的“社区活跃度”，而是团队出故障时能否找到支持路径、定位原因并按期修复。

5. GoJS：能力丰富，商业授权是工程决策的一部分

GoJS 是独立的 JavaScript 图形库，可以嵌入包含 jQuery 的页面，但它并不因此变成 jQuery 插件。对需要复杂图形行为、布局或较完整编辑体验的团队，它值得作为成熟商业路线评估。

它的关键取舍之一是授权。项目不能等到上线前才讨论许可范围、部署方式、开发人数或商业使用条件。采购评估时，应让技术负责人和采购、法务共同核对官方授权文本，明确试用、开发、测试和生产环境的适用规则。

（1）适合的情况

• 设计器属于产品关键路径，交互能力和交付确定性比零许可成本更重要。
• 团队希望利用现成的图形机制，减少从底层画布开始搭建的工作。
• 项目预算允许承担商业授权，并能通过正式流程确认许可条款。

（2）不应忽略的比较成本

把 GoJS 与开源库比较时，不能只对照“授权费”和“免费”。更完整的比较应包含开发人天、升级维护、缺陷处理、授权合规、功能缺口和长期接手成本。免费库如果需要大量自研，未必总成本更低；商业库也不必然适合所有团队。

6. mxGraph：旧项目有价值，新项目先核实维护路线

mxGraph 曾被不少 Web 图形应用采用，相关代码和生态资料仍可能出现在存量系统、历史文章及派生项目中。对已有 mxGraph 代码的团队，重点是评估现有实现能否安全维护、是否有迁移计划，以及依赖是否仍能满足目标环境。

新项目则要更严格核对其当前维护状态和官方信息。特别要区分原项目、社区资料和基于相关代码演进的其他产品；名字相近或代码有历史关联，不意味着授权、API、支持渠道和后续路线相同。

（1）适合继续使用的情况

• 已有成熟编辑器和大量流程数据，迁移风险高于当前维护成本。
• 团队掌握原有实现，能够承担安全更新、浏览器兼容和缺陷修复。
• 未来路线明确，必要时可以按阶段迁移数据和前端模块。

（2）新项目要防止的误判

历史案例多不等于未来风险低。选型前应查官方仓库状态、许可证、最近版本信息和维护说明，并在目标浏览器与构建工具上做最小可运行验证。若维护责任不清晰，当前省下的开发时间可能变成后续升级和故障处理成本。

四、常见误区：选型失败往往不是因为画布不够漂亮

1. 误区一：能拖节点，就等于能做工作流

拖拽只是交互输入。业务可用的流程设计器还要回答：哪些节点能连接、某条路径是否必须有条件、审批节点是否配置了处理人、发布前如何发现死路、运行失败后如何定位实例。没有这些规则，编辑器可能允许用户保存一张视觉完整、业务不可执行的图。

我的建议是把“画布功能”和“流程语义”拆成两张需求清单。前者交给图形库候选验证，后者交给业务架构和执行引擎设计。两个清单都通过，才算工作流方案可行。

2. 误区二：代码少的库，总成本就低

插件接入代码短，不代表整体交付成本低。假设节点端配置面板、条件表达式编辑器和发布前校验都要自研，真正耗时的部分可能发生在画布之外。反过来，功能丰富的库也可能带来授权、学习、升级和定制限制。

我会用总拥有成本而不是初始化代码量做判断：试点开发、需求扩展、维护升级、缺陷修复、许可和迁移成本都要进入估算。至少做一个可运行的端到端垂直切片，避免用首页 demo 的体验代替项目成本测算。

3. 误区三：只比节点数量，不测图规模与交互密度

“支持上千节点”这样的说法如果没有统一设备、浏览器、数据结构和操作步骤，就很难用于团队决策。节点数量相同，节点内容、连线交叉数量、画布缩放、布局计算和频繁重绘都会改变实际体验。

建议用业务真实数据构造三种测试样本：日常流程、复杂边界流程和异常高密度流程。记录初次加载、节点拖动、缩放、保存、恢复和连线操作的体验及耗时，并在团队目标设备上测试，而不是只在开发者的高性能电脑上判断。

4. 误区四：图形库的序列化格式可以直接当业务协议

图形库的数据格式可能带有坐标、样式、端口和内部对象信息。直接将其作为后端业务协议，短期很方便，长期却会让后端、流程执行器和数据迁移都依赖特定前端库。

更稳妥的做法是定义自己的业务 schema，再编写适配层把业务模型映射到图形库模型。这样将来换库时，替换范围主要在编辑器适配层，而不是整个流程数据链路。

5. 误区五：开源等于没有许可和供应链风险

开源不代表所有使用方式都没有限制，也不代表依赖不会停止维护。团队需要核对许可证、第三方依赖、版本更新机制和安全响应路径。若项目涉及商业交付、私有部署或二次分发，更要让负责合规的人核对实际使用方式。

不要只凭搜索结果中的“免费”标签做结论。官方许可证文件、商业条款和仓库维护信息，才是采购和上线评审的依据。

6. 误区六：前端流程图等于后端执行引擎

设计器负责表达流程，执行引擎负责按规则运行流程。两者可能由不同团队、不同服务实现。编辑器能保存一条从开始到结束的路径，不代表后端能正确处理重试、超时、并行、撤回、补偿和事件记录。

如果工作流会影响资金、客户服务、合规审批或生产操作，应把前端图形编辑和后端流程运行分别验收，并建立从流程定义到运行实例的追踪关系。

五、专业判断逻辑：用可复现的试点，不用印象分选工具

1. 先确定六项硬约束，再讨论功能偏好

我会先把候选工具放进六项硬约束检查：依赖与构建兼容、目标浏览器、许可证、维护状态、数据模型适配和团队可维护性。任一项不满足，就先排除或标记风险，不用漂亮的 demo 弥补。

硬约束通过后，再比较可用性、扩展性、测试便利、调试路径和实际交付成本。这样可以避免团队花两周调节点样式，最后才发现授权模式或工程构建根本不合适。

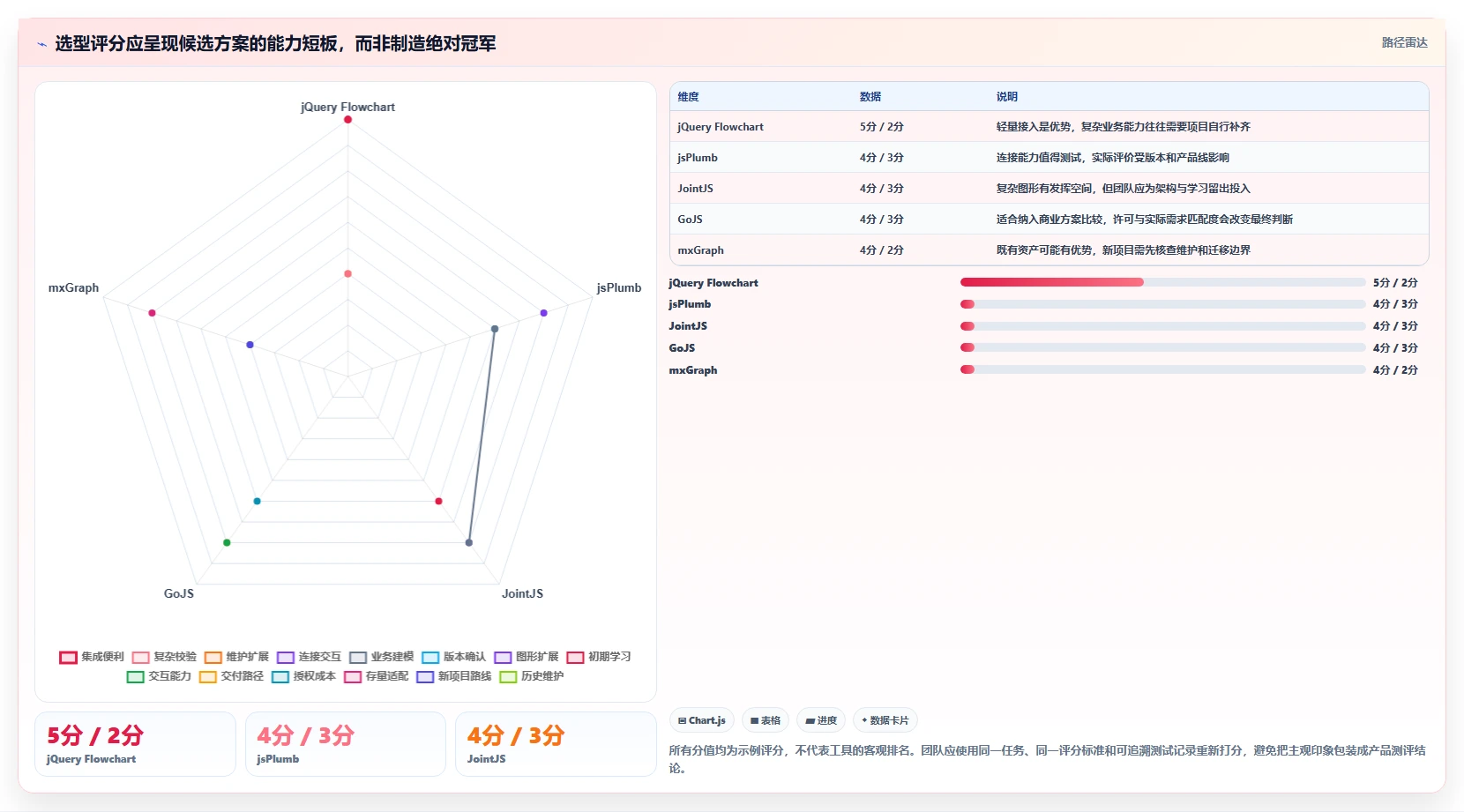

2. 给试点评分时，评分对象应该是“任务完成度”

评分不是给产品贴绝对标签，而是把同一组任务交给候选库实现。每项采用 1 至 5 分：1 分表示无法合理支持或需要大量绕行，3 分表示可完成但需明显自研，5 分表示实现路径清晰且团队能维护。分数需要附上测试记录和未解决问题。

这个权重是选型起点，不是行业标准。若流程数据安全或许可合规是硬门槛，应将其设为否决条件，而不是用其他维度的高分抵消。

3. 把成功标准写成可以观察的行为

不要写“编辑器体验好”“性能优秀”这种无法验收的目标。应把它改成具体验收行为：新增节点后可配置字段，非法连接会被阻止并给出说明，保存后刷新仍能恢复，发布前能列出未配置节点，用户离开页面时有未保存提示。

性能也要给出项目自己的口径。例如团队可以规定，在目标测试设备和指定样本下，打开某个流程的等待时间不能超过内部阈值；在没有测量前，不要把假设目标写成某款工具已经达到的公开性能。

4. 试点要包含一条“正常路径”和三类反例

1. 正常路径：开始节点经过两个任务节点后结束，测试创建、连接、保存和恢复。
2. 结构反例：存在孤立节点、重复连线或没有出口的节点，测试校验能力。
3. 业务反例：审批节点缺少处理人，或条件分支缺少默认路径，测试发布前提示。
4. 环境反例：重复打开编辑页、刷新页面、切换标签或加载历史数据，测试状态恢复和清理。

试点最好由未来实际维护模块的工程师参与，而不只是由熟悉前端图形的资深开发者完成。一个只有原作者能维护的 demo，不足以证明这个选择适合团队。

5. 样本要能暴露维护问题，而不只是展示功能

建议测试集包含 10 个左右真实业务流程，覆盖简单审批、条件分支、重复节点、异常出口和历史流程版本。这个数量是试点工作量建议，不是行业基准。关键在于覆盖不同结构，而不是单纯追求流程数量。

对每个流程记录：节点类型、连线数量、条件复杂度、是否含业务字段、是否需要版本兼容。评估时不仅看画布能否显示，还要验证保存、重新打开、导出、校验和后端消费是否一致。

六、具体案例与数据观察：用同一条审批流程做横向验证

1. 案例背景：一个小型费用审批设计器

假设团队要为内部管理系统增加费用审批流程配置。流程包含申请、部门负责人审批、金额条件分支、财务复核和结束节点。管理员能够编辑流程，但普通员工只能发起申请；流程定义需要保存版本，已发起的申请不能因为管理员修改新流程而改变既有路径。

这是情景案例，不代表某个客户实测结果。它的价值在于把“流程图编辑”拆成可验证的业务需求：节点可以配置处理角色，金额条件有合法表达式，分支具有默认出口，发布前能做静态检查，运行实例能关联到流程版本。

2. 先列业务验收，不先讨论哪款工具更漂亮

• 管理员可以从节点面板加入申请、审批、条件和结束节点。
• 审批节点必须配置处理角色，条件节点必须有至少一个明确出口。
• 每个节点都要有稳定 ID，刷新页面后配置与连线能够恢复。
• 发布新版本后，旧申请仍引用发起时使用的版本。
• 普通用户没有编辑和发布权限，操作记录能够追溯。

前四项直接影响编辑器模型和后端接口；最后一项则属于权限与审计体系。图形库可以帮助呈现角色和版本信息，但不应承担权限裁决或历史数据的唯一保存职责。

3. 为候选工具设定同一份试点记录

在这个案例中，我会为每个候选方案分别记录五件事：实现业务节点的耗时、schema 转换复杂度、错误提示定位效果、刷新恢复结果和后续维护人是否能读懂代码。具体数字应由项目团队实际试点填写，不能用没有统一环境的网络测评代替。

例如，jQuery Flowchart 若能快速完成基础节点拖拽，但条件节点和发布校验需要另外开发，那么记录中就应呈现“画布原型快、业务能力自建”的两面，而不是只写“上手快”。GoJS 若缩短部分交互实现时间，也要同时记录许可核验和数据映射成本。

4. 容易被低估的，是流程版本与运行实例的解耦

如果管理员每次保存都覆盖同一份流程，正在处理中的申请可能在不同时间读取到不同定义。稳妥方案通常是让已发布定义具备明确版本或不可变标识，新申请绑定一个确定版本，修改流程则产生新版本并经过校验。

这项设计不属于节点连线库的功能清单，但它决定流程编辑器能否安全支撑真实业务。选型评审应问：工具输出能否稳定映射到自己的版本化 schema？若答案需要大量侵入式改造，后续替换成本就要纳入决策。

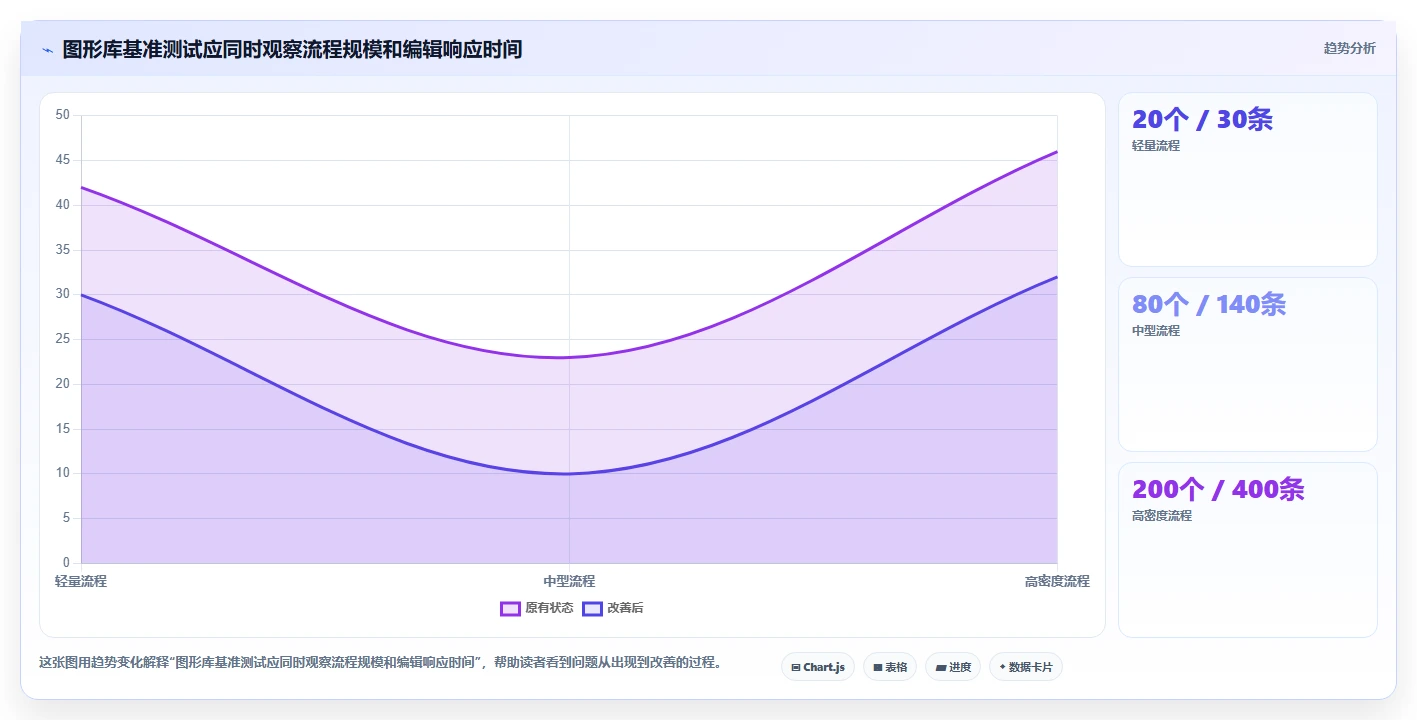

5. 性能数据必须来自团队自己的测量

公开资料中的单一“最大节点数”无法代替真实场景测试。团队至少应固定一台代表性设备、一款目标浏览器、一个数据集和一组重复操作，然后记录首屏加载、拖动响应、缩放体验、保存耗时和错误率。若工具使用不同渲染方式，必须在相同业务结构下对比。

我不会在没有跑过基准测试时声称某款库可以稳定处理具体节点数，也不会把模拟数据写成产品实测。先建立内部基线，再比较候选方案是否达到项目阈值，结果才对工程决策有用。

七、不同情况下的行动建议：按团队现实决定先试哪一类

1. 只有少量流程，且项目已经深度使用 jQuery

可以从 jQuery Flowchart 开始做最小原型，但要限制范围：节点类型先控制在少数几类，数据 schema 独立，发布流程和后端执行规则另行设计。两周内若需求持续扩展到分支、版本和权限，就重新评估是否应转向更可扩展的方案，而不是在插件外围不断打补丁。

2. 连线交互是主要难点，业务建模由团队掌控

优先验证 jsPlumb 的版本、授权和目标交互能力。测试端点连接、连接方向、拖动后连线更新、连接删除和画布销毁重建。将结果与团队自写简易方案比较，确认库带来的实际收益大于依赖和维护成本。

3. 流程编辑器是长期核心功能，节点类型会不断增加

把 JointJS、GoJS 和 Draw2D 纳入完整试点，而不是只看功能截图。每个候选实现同一个复杂节点，例如含处理人、超时策略、条件字段和错误提示的审批节点。若某工具只能轻松画出外框，却无法自然承载业务配置，就不能把它视为更成熟的方案。

4. 已有 mxGraph 系统，当前重点是稳定运行

先做资产盘点：版本、依赖、许可证、历史数据结构、缺陷列表和团队维护者。若短期内没有必要替换，可建立安全修复与浏览器兼容计划，同时定义迁移触发条件，例如核心依赖无法维护、关键浏览器不再支持或业务扩展需要大量改造。

5. 团队前端经验有限，产品要快速进入生产

不要只追求零许可费用或开源标签。算清楚团队有没有能力自己维护图形交互、数据校验和版本迁移。如果没人可以长期负责，应该把官方支持、可维护性、实施服务和故障响应纳入总成本比较；最终选型必须经过组织的合规和采购审核。

6. 现在只是需求探索，还不确定工作流是否会成为正式产品

先选择改造成本最低、能验证用户行为的方案，甚至可以用静态原型测试流程配置是否真的有价值。此时不值得先实现完整流程引擎、权限系统和复杂图形布局；但原型数据结构仍应保持可迁移，避免验证成功后所有数据被锁在临时格式里。

八、不同情况下的取舍：哪些便利值得换，哪些不值得

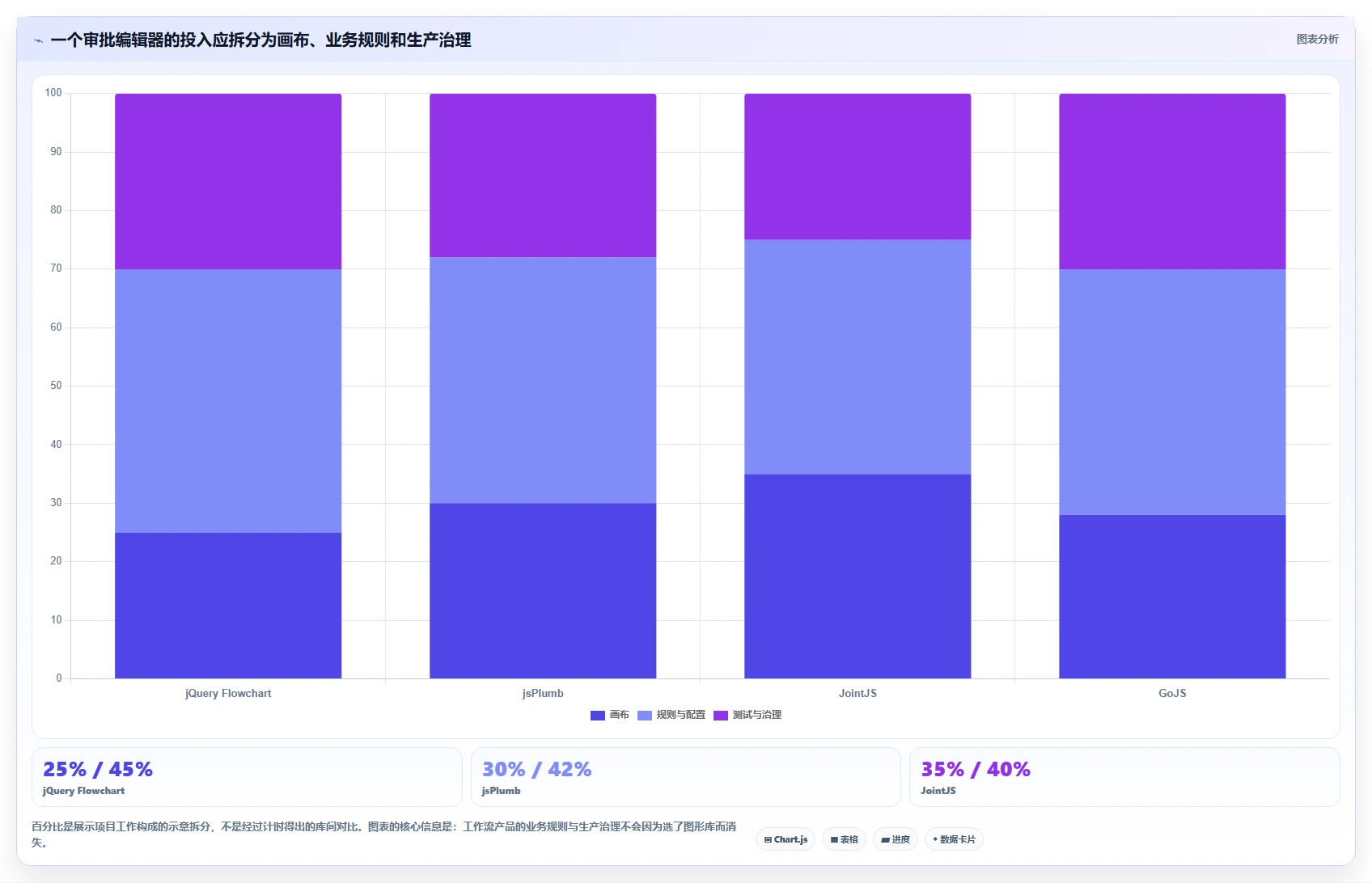

1. 省下初始开发时间，还是减少长期自研责任

轻量工具通常能缩短原型启动时间，但流程业务逻辑、数据校验和发布治理仍要由团队承担。成熟商业方案可能减少一部分底层图形开发，却增加许可和供应商依赖。没有哪种路线天然更省钱，关键是团队更擅长维护哪一部分。

如果公司已有前端平台团队，自己维护业务适配层可能更合适；如果团队规模小、缺少图形开发经验，购买成熟能力可能更稳妥。预算比较应覆盖至少一个升级周期，而不是只看第一个迭代的代码量。

2. 继续兼容旧环境，还是顺势拆分新模块

对存量后台，沿用 jQuery 可能降低接入成本，但不应为了旧架构限制所有新功能。可以把设计器封装成独立模块，通过明确接口与旧页面通信，并限制全局变量和样式泄漏。

如果系统升级路线已经确定，优先采用能适配目标架构的方案。否则，今天省下的封装工作，可能在前端重构时变成第二次重复开发。

3. 功能自由度，还是团队可预测的维护方式

高度可定制的库让团队有更大控制权，也意味着要承担更多实现与回归测试。功能更完整的方案可以减少部分自研，却需要团队接受其模型、接口和授权边界。

决策时要问的不只是“能不能做”，还要问“需求改变后由谁改、怎样测、失败后怎样回滚”。如果答案只有某一位开发者知道，技术方案的组织风险就没有被解决。

4. 先上线，还是先为可迁移性投入

原型阶段可以优先速度，但至少要隔离业务 schema 与图形库格式、给流程定义加版本号，并写一个可重复的数据转换测试。这几项投入通常比将来批量迁移历史流程便宜得多。

正式生产系统则应把向后兼容、数据备份、版本回滚和历史运行追溯纳入发布门槛。画布换库可以安排迭代，丢失业务流程含义则可能造成真实运营风险。

九、2026选型核对清单与最终建议

1. 选型前的核对清单

• 明确项目需要的是流程图编辑器、流程配置器，还是包含执行引擎的完整平台。
• 确认“必须使用 jQuery”是技术硬约束，还是历史页面带来的集成偏好。
• 为节点、连线、条件、权限、版本和运行状态定义独立业务 schema。
• 逐一核对官方文档、仓库维护信息、版本兼容、许可证和商业条款。
• 使用同一条真实业务流程测试候选工具，而不是只看演示页面。
• 记录端到端实现工作量、未解决问题、维护责任人和升级路线。
• 用目标浏览器和代表性设备测量性能，不把未经测试的数字当成结论。

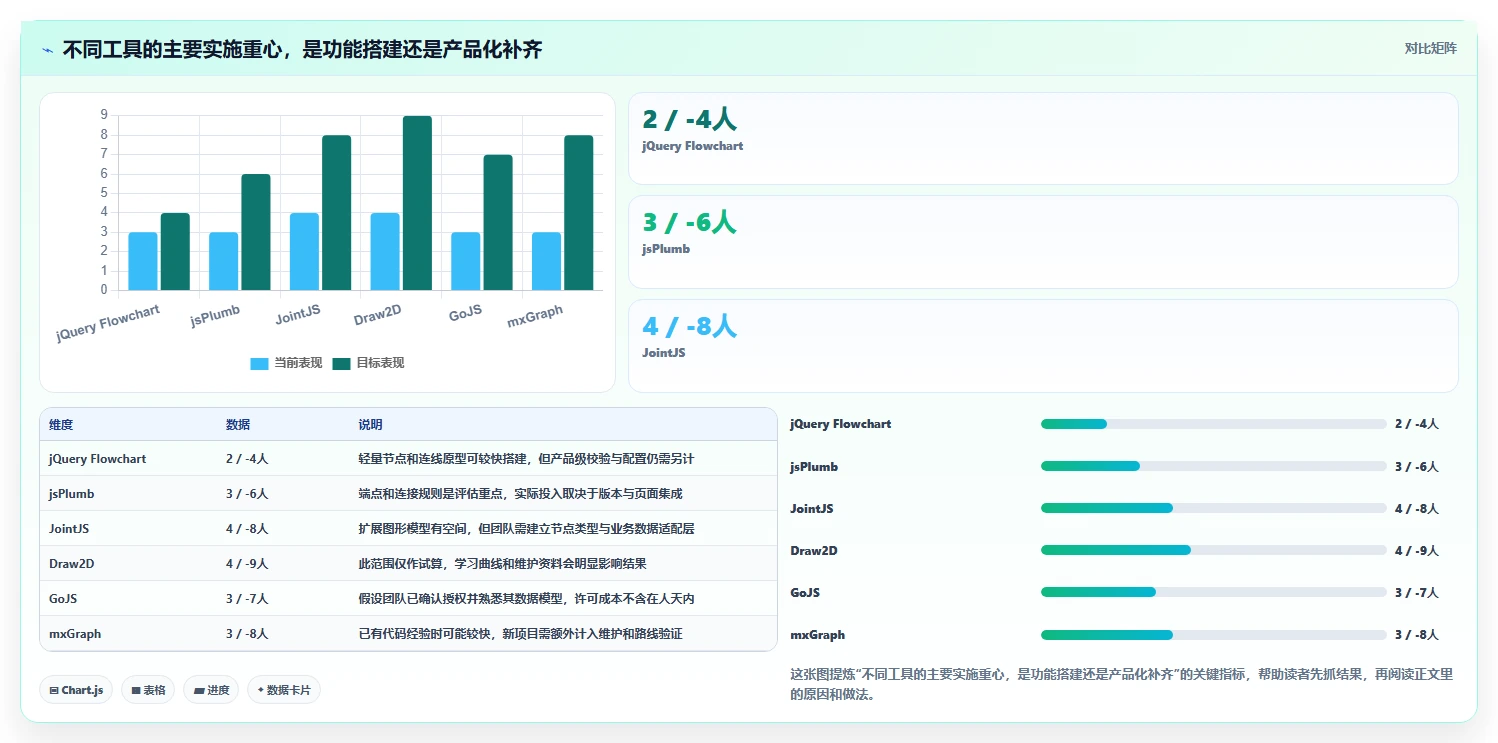

2. 六款工具的最终定位

jQuery Flowchart：轻量、直接，适合简单流程编辑原型和传统 jQuery 页面；复杂业务能力要由项目设计和补齐。

jsPlumb：适合重点验证连接与画布交互的场景；先确认版本、产品线、接口和授权，再据真实需求判断。

JointJS：适合把编辑器作为长期产品模块、需要扩展图形模型的团队；同时要承担相应的架构和维护投入。

Draw2D：可作为图形定制候选；应以真实节点垂直切片验证其文档、集成和团队接手难度。

GoJS：适合评估成熟图形能力与商业路线的项目；提前确认许可，并将其与自研总成本比较。

mxGraph：对存量资产可能有维护价值；新项目要先核实维护路线、依赖与迁移风险，避免只因历史知名度做决定。

3. 结尾：先做一个可迁移的业务切片

这六款工具真正的差异，不只是节点怎么画、连线怎么拖，而是团队要把多少业务规则、数据协议和长期维护责任放在图形库之外。把“最受欢迎”当成决策依据，容易追逐热度；把真实业务任务、授权边界和维护能力当成依据，才能选到适合自己的方案。

下一步最有效的行动，是用一条包含审批、条件分支、校验和版本需求的真实流程，给两到三个候选方案做同条件试点。保留业务 schema 独立、记录实际投入、测试目标浏览器，并让未来维护者参与评审。等试点结果出来，再决定采用轻量插件、可扩展图形库、商业方案，还是继续维护现有系统。

十、资料核验建议

1. 以官方资料确认功能和许可

本文不提供未经统一口径核实的下载量、用户数或性能排名。选型时建议从各项目官方文档、官方仓库和许可证文件开始核验，尤其关注当前版本、维护状态、浏览器兼容、商业使用条款和迁移说明。

• jQuery Flowchart：核对项目官方仓库中的 README、示例、依赖和许可证。
• jsPlumb：核对当前官方文档与所选版本说明，区分社区与商业产品线。
• JointJS：核对官方文档、核心库与扩展产品的能力及授权差异。
• Draw2D：核对官方示例、依赖说明、版本更新和许可证文本。
• GoJS：核对官方产品文档、试用规则和商业授权条件。
• mxGraph：核对原项目仓库状态及相关派生项目各自的官方说明。

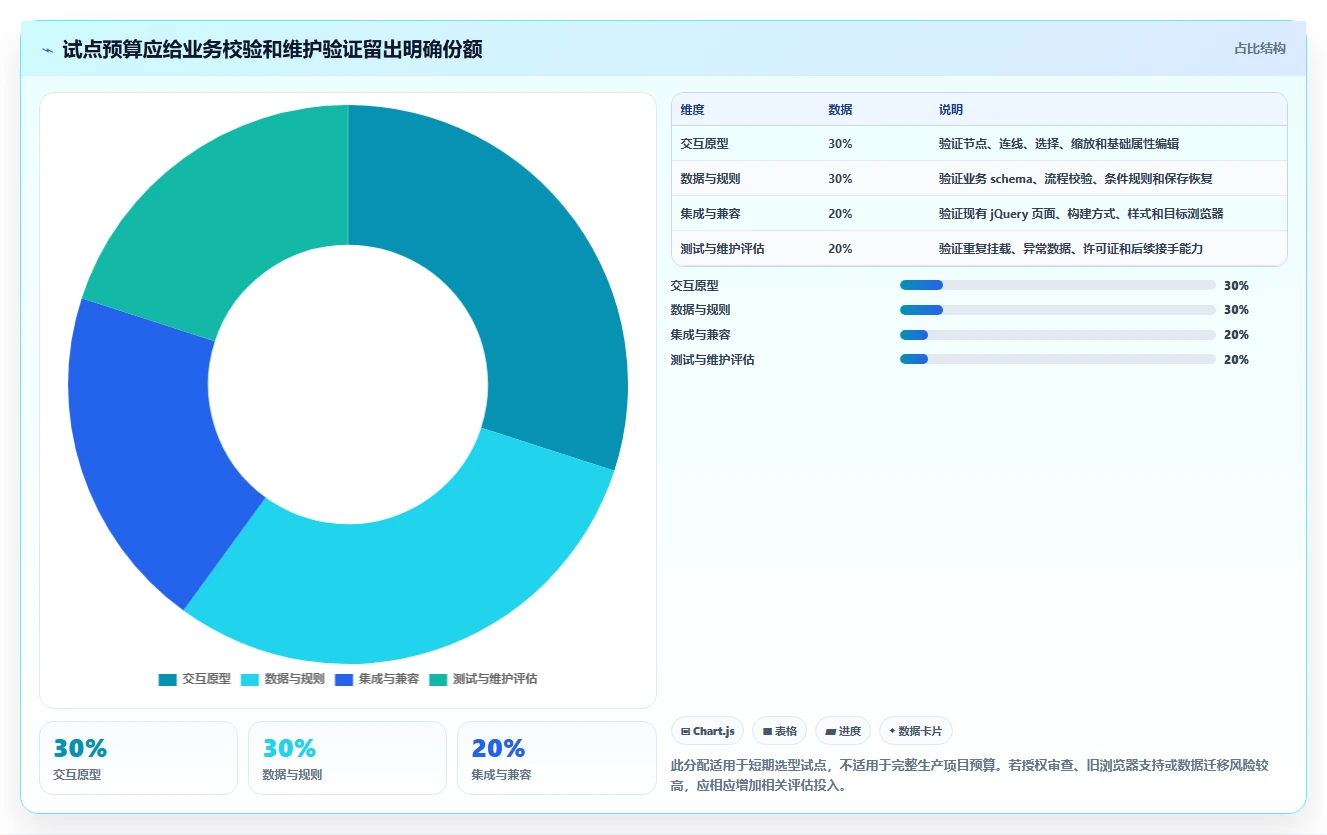

文章中的人天区间、评分、预算比例和流程阶段比例均明确标注为情景模拟或建议值，目的是帮助团队设计试点，不代表公开实测。项目最终决策应以自己的测试数据和官方当前条款为准。
