2026 年挑 DevOps 画图工具，最容易踩的坑不是“选错了软件”，而是团队把架构图、流水线图和故障处置图都塞进同一种工作方式：图画得出来，却没人维护；文档能提交，非研发同事却看不懂；协作工具功能齐全，最后仍要靠截图同步。我的判断是，工具应当跟着图的生命周期选，而不是跟着热度选。下面从可追溯、可读、可协作、可迁移和维护成本五个维度，拆解六款常用工具适合解决什么问题、不适合承担什么责任。

一、先讲结论：先按图的生命周期选，再谈功能多少

1. 六款工具的定位，不是六个同类替代品

这六款工具分别是 diagrams.net、Mermaid、PlantUML、Excalidraw、Lucidchart 和 Miro。它们虽然都能“画图”，但解决的是不同阶段的问题：从代码仓库中的版本化图表，到快速讨论草图，再到跨团队共同梳理复杂流程，工具的强项并不重合。

如果团队要把图和代码一起评审、一起回滚，优先看 Mermaid 或 PlantUML；如果需要精确拖拽和多种格式导出，先看 diagrams.net；如果目标是远程工作坊和跨部门共创，考察 Miro 或 Lucidchart；如果只想快速把模糊想法画出来，Excalidraw 往往更轻。

这不是功能排行榜，也不是按使用人数给出的名次。选型要看图未来由谁修改、放在哪里、谁需要读、多久更新一次，以及图过期后会不会造成生产风险。

2. 我会先定“权威副本”，再定画图入口

在团队里，最重要的选择往往不是哪个工具按钮更多，而是“哪一份图算正式版本”。如果正式图在代码仓库，仓库中的源文件就应当是权威副本；如果正式图在企业协作空间，权限、历史版本和导出规则就必须明确。没有这个约定，同一张图很容易同时存在于仓库、白板和演示文稿中，三份内容逐渐分叉。

我的实用建议是：每张图都标明负责人、最后核对时间、适用范围和关联文档。若图描述生产环境，还应写出环境名称、区域、关键外部依赖及读图假设。这样做比给每个团队强制统一软件更能减少误解。

3. 先做小试点，不要一开始就全公司换工具

用一个真实但范围有限的场景试跑两周，通常比开一次大型选型会更有信息量。选一个服务的部署流程、一张核心依赖图和一次跨职能评审，记录绘制耗时、评审修改耗时、变更后更新耗时，以及最终读者能否独立解释关键路径。

以下图表是情景模拟，不是行业统计。它用于说明为什么选型不能只看画第一版的速度：一款工具可能很快起稿，却因为后续更新困难而在生命周期成本上落后。

二、DevOps 团队为什么需要画图，以及图表如何进入交付流程

1. DevOps 图表的价值在“减少解释成本”，不在“画得漂亮”

DevOps 把开发、测试、发布、运行和反馈连接起来，但跨环节协作常常依赖不同角色脑中的隐含知识。一个人知道制品从哪里来，另一个人知道凭证由谁轮换，第三个人记得流量切换的先后顺序。只靠口头交接，这些知识很难在变更和事故中稳定传递。

合适的图可以显式表达依赖关系、判断顺序和责任边界。比如流水线图能看出测试失败后是否允许继续发布；部署图可以标出外部服务和网络边界；时序图能暴露重试与超时之间的关系。它不是流程的装饰，而是让读者在关键时刻少猜一步。

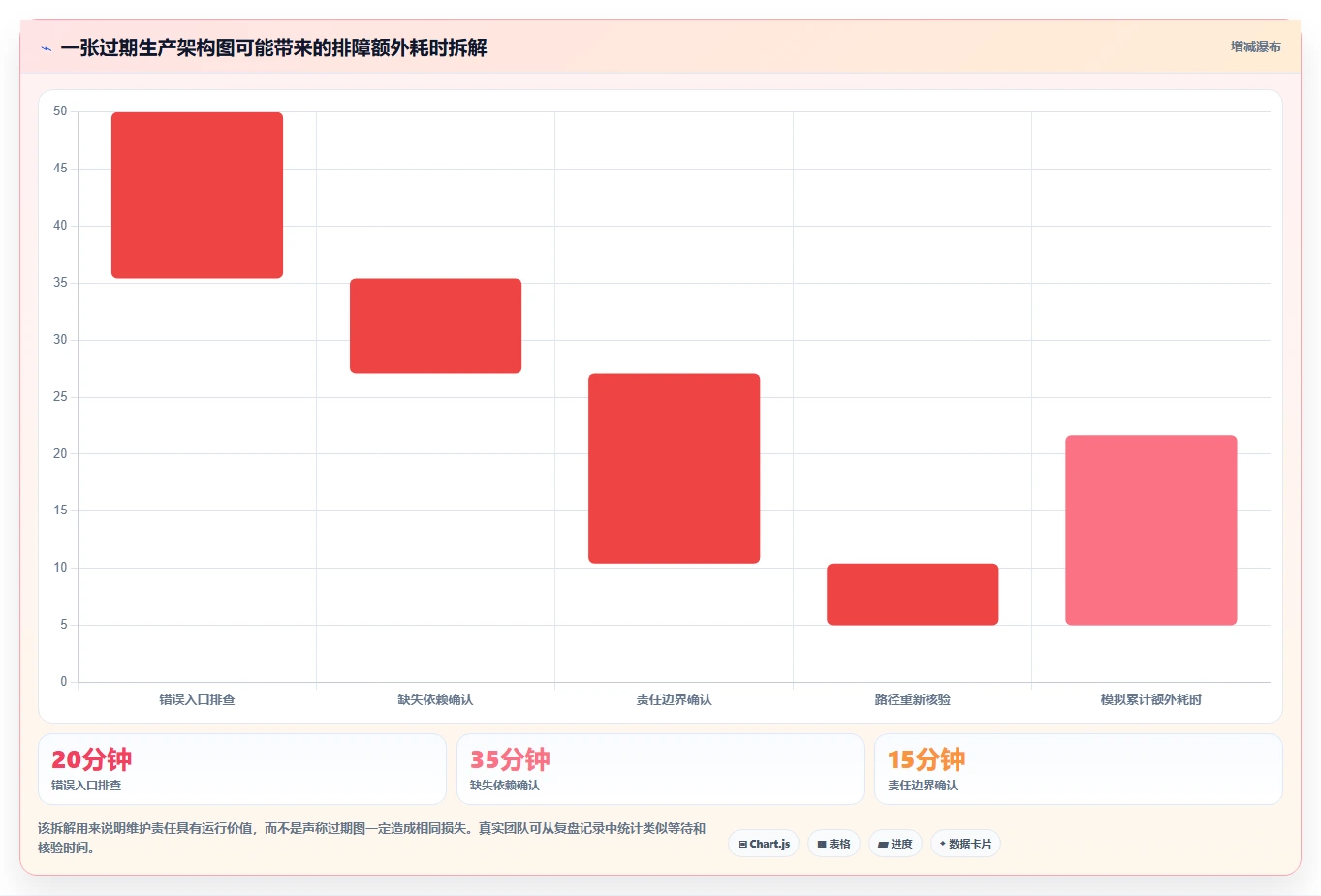

反过来，一张未注明范围、环境和更新时间的图，也可能增加风险。读者会把它当成当前事实，而不是历史草稿。图表质量不仅是可读性，还包括准确性、时效性和适用边界。

2. 先把图分成四种用途

第一种是探索图。这类图用于讨论假设、发现未知条件，通常允许不完整。白板和手绘风格工具更适合，重点是让团队尽快说清楚“我们认为系统可能如何工作”。讨论结束后，应决定哪些内容需要沉淀，哪些只是临时假设。

第二种是评审图。它需要让评审者看懂变更前后的差异。例如新增队列、改变流量入口或拆分部署单元。若图能和代码变更一起提交，评审者比较容易看到图与实现是否同步。

第三种是运行图。它服务于值班、排障和恢复，需要强调入口、依赖、责任人、降级方式和恢复顺序。此类图不应只追求全景完整，关键路径必须清晰，且每次重要架构变化后要有明确的复核责任。

第四种是沟通图。它用于向管理、产品、安全、客户成功等角色解释系统边界和交付过程。图上的术语和细节应服从读者的决策任务，不必把所有内部实现都放进去。

3. 图表应当像代码一样有生命周期，但不一定都写成代码

“图即代码”是非常有价值的实践，却不是每张图都必须文本化。文本图适合频繁变化、需要差异评审、可用规则生成的图；画布图适合精细布局、需要工作坊协作或需要表达复杂空间关系的图。将维护频率高的图留在一个无人能改的专业文件里，并不比维护一份画布图更安全。

我建议为图建立最小生命周期：创建时标范围，变更时找责任人，评审时对照真实配置，发布时存放到权威位置，系统变化后定期复核，失效时明确归档或删除。若没有这几个动作，工具选得再先进，也只是把过期内容画得更整齐。

4. 读图失败通常是信息组织失败，不只是绘图技能不足

值班人员找不到流量入口，可能是图上箭头太多；新成员误解网络边界，可能是颜色没有图例；评审者看不懂新增依赖，可能是图把系统全景和局部流程混在一起。这些问题可以通过拆图、标注边界和提供视图入口解决，未必需要换软件。

建议从读者任务反推图的结构：读者要找到什么、需要比较什么、要在什么情况下用图？如果任务是判断服务依赖，优先呈现依赖方向和外部边界；如果任务是复现发布过程，就展示先后顺序、门禁和失败出口。先定义问题，再选择图类型和画布。

三、六款 DevOps 画图工具逐一拆解

1. diagrams.net：需要精确拖拽和通用交换时的稳妥选项

diagrams.net 常被称为 draw.io，适合手工绘制流程图、网络拓扑、部署结构和组织边界。它的主要优势不是自动推导架构，而是画布直观、图形库丰富、常见图形关系容易调整。对习惯用鼠标布局的工程师而言，上手门槛相对低。

在 DevOps 场景中，我会把它用于需要明确空间布局的图：例如展示开发环境、预发布环境和生产环境之间的隔离，或者表达多区域部署中入口、负载均衡和服务实例的关系。它也适合把复杂关系先画到足够清楚，再导出为团队常用格式。

需要注意的是，手工画布本身不会自动知道基础设施代码发生了什么变化。若 Terraform 配置、服务清单和画布图分开维护，图的准确性依赖责任人按时同步。对变更频繁的系统，应在变更流程中规定“哪些修改必须同步图”，而不是把希望寄托在作者记忆上。

另一个容易忽略的点是文件格式和协作存储。团队应先确认源文件放置位置、历史版本策略、导出格式和访问权限，再决定是否将图插入文档。图片适合阅读，源文件才便于继续修改；只存一张 PNG，往往会让下一次维护变成重画。

2. Mermaid：把轻量图表带进 Markdown 和代码评审

Mermaid 用文本描述多种常见图表，适合放进 Markdown 文档和代码仓库。它的核心价值是降低图表更新与文档更新之间的距离：改动可以像普通文本一样进入版本控制，评审者也能在差异中看到节点或关系变化。

它很适合流程图、序列图、状态图和简单的系统关系图。流水线门禁、服务调用顺序、发布状态变化，都可以先用 Mermaid 表达。对于参与者相对固定、关系清楚的图，文本化维护往往比反复拖动图形更容易复核。

它的弱点也很明确：复杂布局并不总能按作者期望呈现，语法能力与不同平台的渲染支持需要核对。Git 托管平台、文档站点和本地预览器的渲染表现可能存在差异，不能因为本地能显示，就默认目标发布平台也能正确显示。重要文档要把渲染结果加入发布检查。

一个简单的发布流程可以在文档里这样表示：

flowchart LR
A[提交变更] –> B[构建与单元测试]

B –> C{质量门禁通过?}

C — 否 –> D[反馈并修复]

D –> A

C — 是 –> E[部署到预发布环境]

E –> F[人工或自动验收]

F –> G[生产发布]

G –> H[监控与回滚判断]

这类图的维护重点不是语法有多精巧，而是失败路径有没有画出来。只画“提交，构建，发布”的直线路径，会把质量门禁失败、人工审批、回滚等真实流程隐藏起来。

3. PlantUML：适合愿意管理语法和渲染环境的团队

PlantUML 通过文本描述 UML 及相关关系图，能覆盖时序、组件、活动、部署等多种表达需求。对于需要结构化表达复杂交互，或者希望将图源纳入代码仓库的团队，它比纯画布方式更容易形成稳定的版本记录。

它特别适合解释“谁先调用谁”“失败后哪个参与者收到什么响应”这类时序问题。生产事故经常发生在重试、超时和异步回调之间，时序图能迫使作者把参与方和交互顺序讲清楚，而不是只画一堆系统方框。

代价在于学习和运行维护。团队要统一语法约定、渲染方式和字体环境；如果使用远端渲染服务，还应检查代码或业务名称是否会发送到外部系统。涉及内部服务拓扑、客户标识或安全敏感内容时，网络边界、访问控制及数据处理约定都应先经过组织的安全审查。

当图源进入持续集成流程，可以考虑在变更时检查语法和生成图片；但不应把“生成成功”当成“图内容正确”。渲染器只能验证语法和输出，无法自动证明图与生产环境一致。

4. Excalidraw：让不完整想法先可见，再进入正式设计

Excalidraw 的手绘风格降低了“必须画得像正式设计”的心理门槛，因此适合需求刚出现、边界尚未确定的讨论。架构师可以先画出服务、数据流和待确认依赖，团队成员则直接在图上指出假设和遗漏。

它对故障复盘也有帮助。事故现场信息往往并不完整，先用草图标出已知节点、观测信号和待验证路径，比在没有证据时画一张过度精确的架构图更诚实。图上的未知项可以显式标成待确认，避免把推测伪装成事实。

但草图的开放性也是它的边界。手绘线条适合讨论，不必然适合长期作为网络规则、部署拓扑或合规材料。复盘结束后，应指定人员把已经验证的关键关系整理到正式文档，并将未验证假设继续标注为假设。

因此，我会把 Excalidraw 看作“从模糊到清晰”的入口，而不是所有正式架构图的终点。若团队把工作坊白板直接当成运维基线，读者就很难判断哪些内容已核实、哪些只是讨论时临时画出的路径。

5. Lucidchart：结构化协作和规范制图的平衡选择

Lucidchart 面向浏览器制图与协作，适合希望通过模板、图形库和共享文档建立较规范表达的团队。它适用于流程、网络结构、系统关系和组织协同图，尤其在非研发角色需要参与制图或评审时，在线协作可以减少来回传文件的摩擦。

评估时不能只看模板数量。应确认组织需要的身份验证、权限控制、版本历史、数据存储区域、外部共享限制和导出能力。订阅价格及功能组合会随时间和套餐变化，采购前应以供应商当前公开说明及合同条款为准，不要拿旧文章里的价格做预算承诺。

它的另一项边界是“在线协作便利”不等于“工程变更可追溯”。若正式架构图需要和代码评审一一对应，应检查是否有可用的版本连接或变更流程；否则仍要明确文档负责人，防止画布文档与仓库中的部署配置逐渐不同步。

6. Miro：跨职能共创很强，正式文档需要二次整理

Miro 更适合远程工作坊、事件风暴、用户旅程、交付流程梳理和问题归因。它擅长让多人在同一空间中写便签、聚类、连线和投票。遇到跨团队流程没人说得清的情况，这类协作通常比先要求大家提交一份完整架构图更有效。

它在 DevOps 里的典型用法，是梳理从需求进入到上线监控的交付路径：哪些团队接手、哪些信息丢失、哪些环节需要等待、哪些门禁缺少负责人。此时目标是暴露过程中的断点，而不是一次性产出经过工程验证的部署拓扑。

工作坊结束后要设置明确的收口动作：主持人归纳结论，技术负责人确认系统事实，文档负责人将需要长期维护的内容迁移到权威位置，并给其余内容标注“讨论草稿”或归档。没有这一步，白板会成为信息丰富却难以检索的第二套知识库。

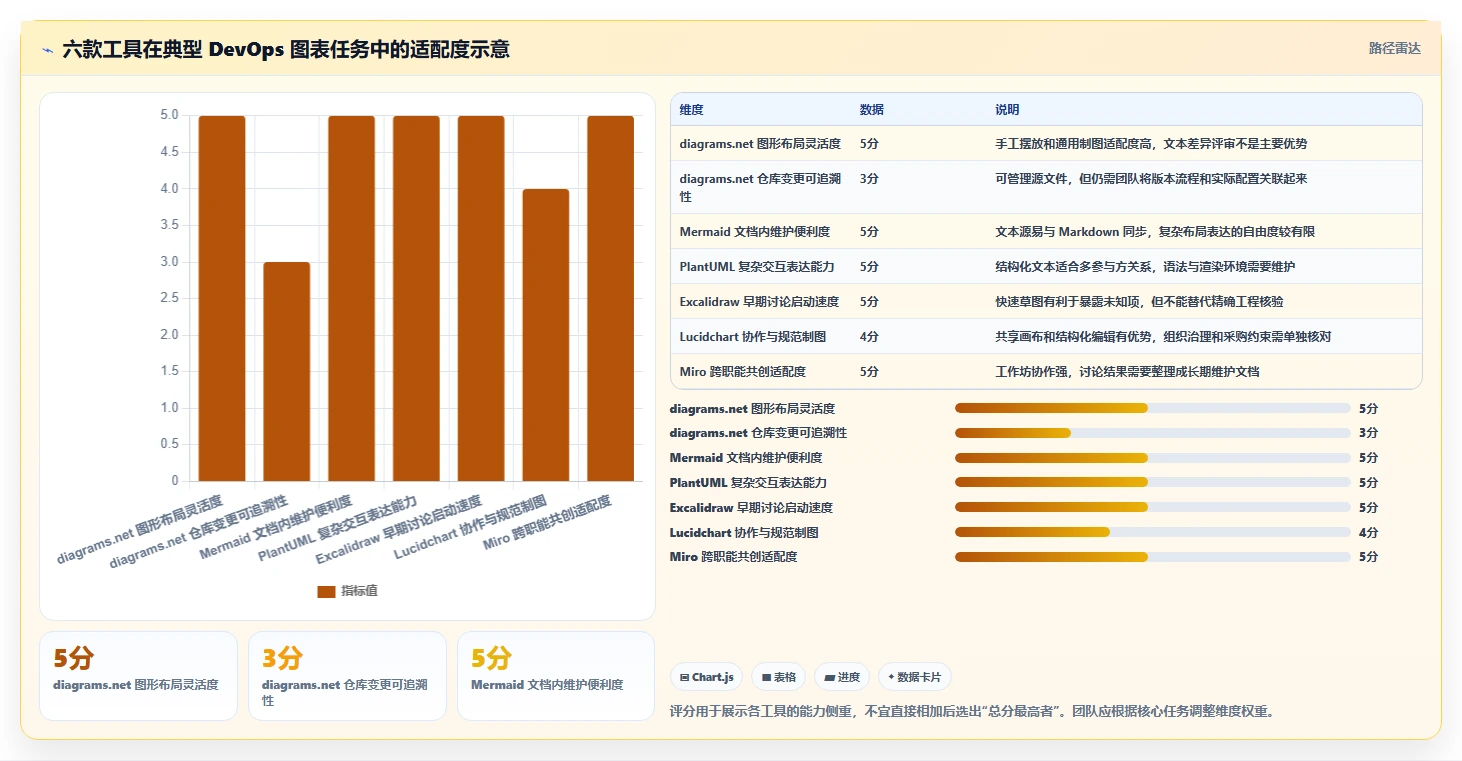

六款工具的差异可以概括为：文本图更利于差异评审，画布工具更利于空间组织，白板更利于共创。团队不必强迫所有图都使用一种形式，但必须让每种形式都有明确的保管和维护责任。

四、选型时最常见的五个误区

1. 误区一：把“能画出来”当成“能维护下去”

首版图通常最容易完成，真正的成本出现在服务改名、边界调整、发布流程变化和人员交接时。一个工具让作者首日节省半小时，不代表团队未来两年会更省时间。评估应覆盖至少一次真实变更，观察修改、审阅、发布和追踪历史的全过程。

如果图每季度才更新一次，手工画布未必有问题；如果每周随基础设施变更，则源码化或自动生成可能更值得投入。决定因素是变化频率和错误代价，不是工具是否支持某个流行概念。

2. 误区二：把“图即代码”误解成“所有图都写代码”

文本化的优势是可比较、可审阅、易版本化，但它可能增加初学者的编辑成本，也不一定适合需要自由布局的复杂图。图表的目标是让人更准确地理解系统，不是让团队为了形式而使用文本语法。

如果评审人必须先安装特定渲染器，才能看懂一次小型变更，工具链可能已经把维护成本转移给了其他人。适当做法是按图的风险和变更频率分层，而不是追求一种工具覆盖全部场景。

3. 误区三：把实时协作能力等同于事实正确

多人同时编辑只能降低协作摩擦，不能保证图中的技术关系准确。参与者如果没有明确标出假设和已验证事实，便签和连线越多，误读的可能性有时越高。正式架构图仍要由了解系统边界的人复核。

建议在协作图中区分“已确认”“待验证”和“决策中”，并在讨论结束时记录验证人和待办事项。这样图不仅呈现结论，也能让团队知道哪些地方还不能据此采取生产操作。

4. 误区四：用一张全景图承载所有读者任务

一张图若同时覆盖组织边界、部署结构、调用时序、数据模型、发布门禁和故障回滚，结果通常是文字太小、线条交叉、重点消失。更好的做法是分层：全景图说明系统边界，局部图说明调用或部署，运行手册说明故障操作。

读者需要的是可完成的任务，不是“全系统所有信息都在一页”。拆图不是信息不完整，而是让每张图在一个问题上足够完整，并通过链接、编号或目录建立关系。

5. 误区五：只比较订阅价格，不计算维护与治理成本

工具的总成本包括许可证、账号管理、培训、模板治理、数据导出、权限审查和迁移。免费工具也可能产生隐性成本，例如没人掌握渲染流程、图表无法在目标文档站点展示，或迁移时缺少可编辑源文件。

采购前可让财务或采购团队核对当前套餐和合同；技术团队则测试真实工作流。两类评估不要混成一个“每用户每月多少钱”的数字，因为价格不能替代数据治理和维护适配性。

6. 误区六：用工具的功能清单代替团队自己的验收标准

供应商列出的模板数量、集成数量和图形数量，无法直接回答团队最关心的问题：架构变更能否被发现？审阅者能否判断变化？离开工具后能否带走源文件？关键图能否在受控环境中访问？

把问题转成验收任务更有效。例如要求候选工具完成一张服务依赖图、一次版本差异审查、一次外部协作、一次格式导出和一次离线备份。做完再决定，功能列表只作为参考材料。

五、专业选型逻辑：把需求变成可测试的决策条件

1. 先回答五个问题，再安排候选工具演示

候选工具再多，也应先用问题收敛范围。下面五个问题可以作为选型会的开场，答案最好由实际使用者共同给出，而不是只由采购或架构团队单独决定。

1. 图主要给谁看？仅限工程师，还是还要给产品、安全、运维和管理者阅读？
2. 图多久变化一次？每次发布都变、每月调整，还是长期稳定？
3. 图放在哪里才算正式？代码仓库、文档站点、协作空间，还是受控文件库？
4. 错误成本有多高？这是讨论草图，还是可能被用于生产恢复和安全审查？
5. 哪些数据不能进入外部服务？需要检查身份、访问、存储、保留和导出边界。

答案会自然排除一些候选项。例如，高频变更、需要提交评审、图表关系相对规则，通常更适合文本化方案；跨职能工作坊优先考虑协作白板；高风险生产图则需要比“画得方便”更多的验证机制。

2. 用加权决策，而不是让每个人凭印象打分

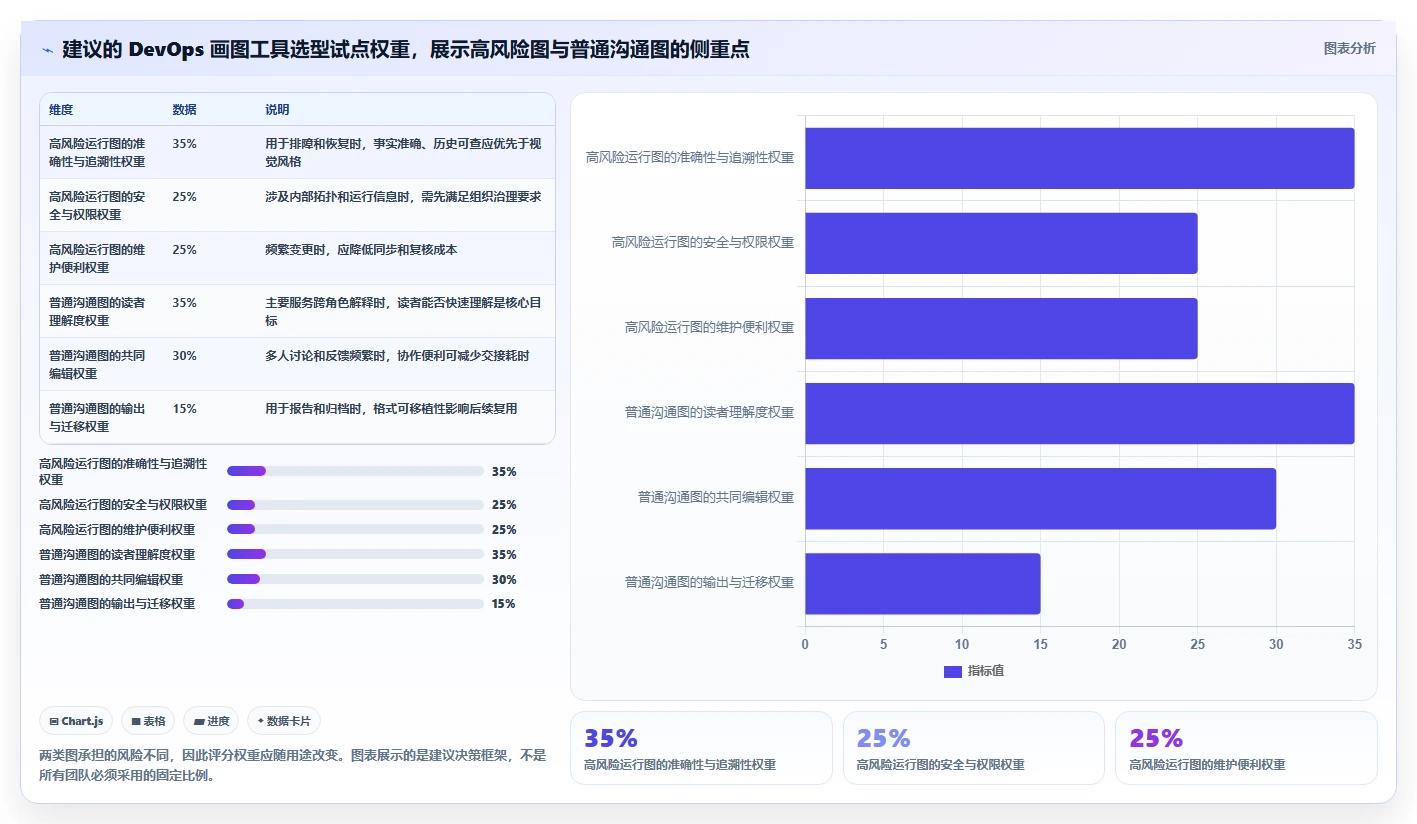

团队可以为可追溯性、易读性、协作效率、安全治理、迁移能力和总成本设置权重，再让每款工具完成同一组试点任务。分数不必假装精确到小数点；重要的是评分定义一致，并记录每个分数背后的观察依据。

上表权重是建议基准，不是通用标准。如果图表主要服务事故响应，应提高准确性、可用性和安全治理权重；如果是产品与研发联合梳理流程，可以提高协作和读者理解度权重。评分表的作用是暴露取舍，而不是制造一个看似客观的总分。

3. 将“可读性”转成可观察的验收任务

让一位没有参与制图的人阅读图表，给他一个具体任务，而不是问“你觉得好不好看”。例如，请他指出流量入口、发布门禁、失败后的路径、外部依赖和图的适用环境。观察他能否在合理时间内找到答案，以及是否产生危险误解。

这种测试也能识别团队内部知识造成的盲区。作者可能认为某条颜色含义不言自明，读者却不知道；架构师熟悉缩写，值班新人却可能完全无法判断。验收对象应覆盖真实读者，而不只是最懂系统的人。

4. 评估安全与迁移时，检查的是整条信息链

涉及内部系统时，检查的不只是产品是否支持登录控制，还包括分享链接是否可能公开、组织离职账号如何回收、导出的文件是否带有敏感信息、历史版本保留多久、管理员能否审计访问。对于代码化工具，也要检查图源中是否写入密钥、内部地址或不该公开的服务信息。

退出能力同样重要。团队应验证源文件能否批量导出、常见格式能否继续编辑、链接失效后是否有本地副本、迁移时是否保留版本和注释。工具切换成本往往不是单纯的导出动作，而是图形语义、访问权限和引用关系能否一起迁走。

5. 选型不等于统一：采用“共同规范、允许多种工具”更稳妥

组织可以统一图表命名、负责人字段、版本位置、颜色语义、访问规则和复核周期，但不必要求所有人只用一种软件。研发团队可能需要仓库内文本图，平台工程团队可能需要部署关系画布，工作坊主持人可能更依赖协作白板。

统一的是维护责任和读图约定，而不是每个编辑动作。这样既避免工具过度分散，又保留了不同图表适配不同工具的空间。

六、案例推演：从一次发布流程梳理看如何选工具

1. 场景：流水线画得完整，发布失败时却没人知道下一步

设想一家有多个服务团队的互联网企业，发布过程包括代码合并、自动测试、镜像构建、预发布验收、生产部署和监控观察。旧图只画了成功路径，读者能看到“从提交到上线”，却看不出测试失败时谁负责、审批被拒后是否重新构建，以及生产异常时从哪里触发回滚。

这种图表问题表面看是缺少几个节点，根因却是作者只按系统顺序绘图，没有按操作者的决策过程绘图。运行图应回答：当前处于哪个状态、由谁做判断、判断依据是什么、失败后如何回到可控状态。

2. 先做故障路径访谈，而不是先挑工具

我会先找开发、测试、发布负责人和值班人员各做一次短访谈，请他们分别讲一次最近的发布失败或人工介入过程。访谈的目标不是收集所有细节，而是找到不同角色描述不一致的节点，例如“谁有权放行”“回滚是否自动触发”“监控观察多久才算通过”。

随后把信息分为已确认事实、团队约定和待验证假设。已经核实的流水线状态可以进入正式流程图；依赖人工判断的环节要标出负责人和输入信号；仍有分歧的地方先作为待决策项，不要用一条确定箭头掩盖组织上的不确定。

3. 根据图的读者和变更频率决定主工具

如果发布流程与仓库配置频繁同步，而且工程师需要在代码评审中看到变化，Mermaid 或 PlantUML 适合作为正式流程图的候选。对于关系不复杂的门禁流程，文本图更容易在同一变更中审查节点差异；如果要表达复杂参与方交互或较多时序细节，PlantUML 可以纳入试点比较。

如果流程还处于跨团队讨论阶段，Miro 或 Excalidraw 适合先暴露问题：谁等待谁、哪些操作有手工交接、哪些异常路径没人负责。讨论结论稳定之后，再将需要长期维护的部分转成仓库中的正式图，避免让临时便签承担运行说明的职责。

若图主要用于向非技术角色解释发布治理，可以用 diagrams.net 或 Lucidchart 制作更易阅读的表达版本。但应同时标明它是沟通视图，并链接到工程团队维护的细节图；否则对外展示的简化图可能被误当成完整操作手册。

4. 用可观察指标验证改图有没有带来价值

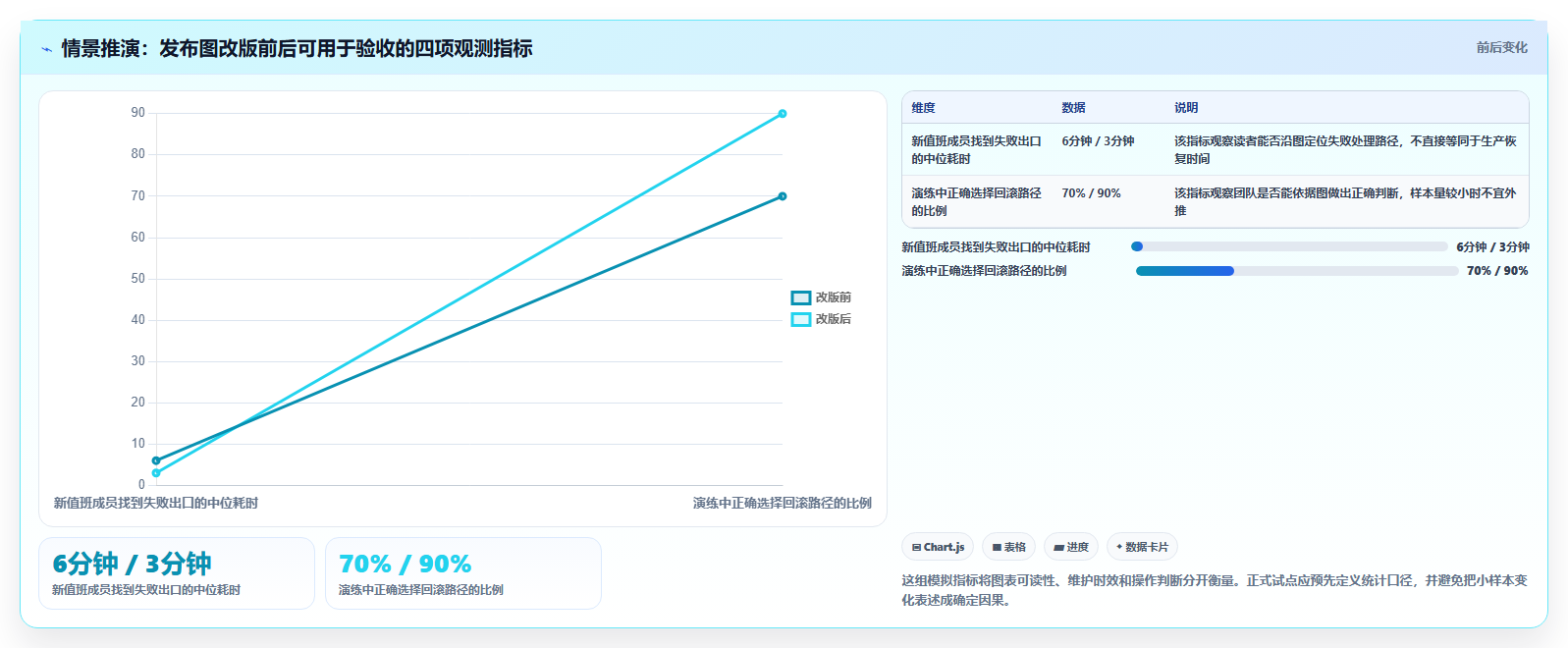

不要用“大家觉得更清楚”作为唯一结论。可以选择几项与场景直接相关的指标：新加入值班的人找到失败出口所需时间、发布评审中关于流程边界的重复澄清次数、图表变更从系统发布到文档更新的间隔、以及在演练中按图完成回滚判断的成功率。

指标不应被误解为工具绩效。如果失败出口定位更快，可能来自流程简化、培训或图表共同作用。为避免把相关性冒充因果，试点应记录同期流程变化，并比较试点前后的任务、样本数量与参与人群。

以下数字是样本推演，用于展示团队如何设定验收基线，不代表真实企业案例或行业平均值。

七、不同团队的行动建议：从最小可行规范开始

1. 小团队或刚开始建设 DevOps 文档的团队

先不要购置复杂平台或建立庞大图表规范。选择一张最常被问到的流程图和一张服务依赖图，记录它们现在放在哪里、谁修改、修改后谁确认。若图表很简单且团队大量使用 Markdown，可试 Mermaid；若需要直观布局，diagrams.net 是合理起点。

建立最小规范即可：文件名能搜索，图中标出负责人和最后核对时间，正文说明适用环境，源文件与导出图片一同保存。先让图在一次真实变更中被更新，再决定是否扩大工具使用范围。

2. 多团队、中大型工程组织

多个团队协作时，最大问题经常不是缺少画图工具，而是同一种系统关系在不同空间出现多个版本。建议先建立图表目录和权威来源字段，按服务或平台责任划分维护人，并定义哪些生产级图必须在发布或基础设施变更时复核。

候选工具可分成三层：仓库内的流程和时序图、协作空间里的跨团队工作坊图、正式文档中的架构视图。三者可以共存，但必须能从目录中辨认状态、负责人和来源，不能让“最后编辑时间最新”的文件自动变成权威版本。

同时提前确定数据治理要求，包括外部共享、成员离职回收、敏感信息标注、审计和迁移。若组织对数据驻留或内网使用有要求，应在采购前通过实际环境验证，而不是等图表已经成为关键资产后才处理。

3. 平台工程和基础设施变更频繁的团队

如果系统结构会跟随基础设施配置持续变化，可以先找出最容易出错、最常用于运维的关系图，试验从配置生成图或通过文本维护图源。不要为了自动化而一次性生成一张包含全部资源的巨图；巨图通常难读，也难以让人判断哪些资源是业务关键。

更稳妥的路径是生成针对具体任务的视图，例如单个服务的入口、依赖和部署范围。自动生成负责降低重复录入，人工复核负责表达运行意义。技术配置能推导出资源关系，却未必知道谁负责、哪条路径是降级方案、哪个依赖是关键故障点。

4. 安全、合规要求较高的团队

先把信息分类，再决定哪些内容能进入云端协作工具。主机名称、内部地址、服务依赖、账号信息和客户数据的敏感程度可能不同，不能笼统认定“图表不是代码，所以没有风险”。即便不包含密钥，拓扑信息也可能构成重要资产。

如果必须使用外部服务，应检查组织认可的身份管理、权限控制、外部共享和数据处理条款，并准备可执行的导出和退出方案。任何工具都不应成为唯一存储点，关键运行图还要确保在事故时可访问。

5. 远程协作、跨时区和跨职能团队

协作白板可以有效支持异步讨论，但应通过模板约束结论结构。每次工作坊至少记录目标、参与角色、已达成结论、待验证事项、责任人和下一步时间。会后由主持人整理，而不是默认每位参与者都会回来清理自己的便签。

对需要决策留痕的内容，应把最终结论链接到正式文档或变更记录中。白板保留讨论过程，工程图说明系统事实，两者承担不同责任。只保留讨论现场而不沉淀决定，后续成员很难判断哪些意见已经被采纳。

6. 想把图表纳入持续集成的团队

建议从检查源文件是否能成功渲染开始，再逐步加入链接检查、必填元数据检查和目标平台预览。验证应覆盖图表语法、文档路径和实际展示效果；对重要图，还可以在评审模板中要求负责人确认图是否与本次变更一致。

自动化检查的目的不是证明图正确，而是尽早发现明显错误。对实际架构的一致性，仍需要配置审查、服务负责人核对或定期演练。不要把“持续集成通过”写成“生产文档已验证”。

7. 一份四周试点行动清单

1. 第一周：盘点。选出三张不同用途的现有图，找出正式版本、读者、负责人和最近一次核对时间。
2. 第二周：定义任务。为每张图设一个验收任务，例如定位入口、判断失败路径或识别外部依赖。
3. 第三周：并行试用。让候选工具处理同一份实际变更，记录修改耗时、评审反馈、渲染问题和迁移结果。
4. 第四周：复盘决策。对照权重和验收记录选择主方案，明确哪些图留在协作空间、哪些进入仓库、哪些需要自动生成。

这四周不需要追求覆盖所有系统。试点的价值是发现真实工作流里的阻碍：语法学习、权限申请、评审不习惯、图太大，或者没人愿意承担维护。把这些问题暴露出来，比在采购演示中看到一堆漂亮模板更有决策价值。

八、最终取舍：工具可以多样，维护规则必须清楚

1. 按变更频率和图表风险做选择

变化频繁、与实现紧密绑定、需要差异评审的图，优先试用 Mermaid 或 PlantUML；需要精细布局、跨格式交换和直观编辑的图，可以评估 diagrams.net 或 Lucidchart；需要快速共创和梳理模糊问题时，Miro 或 Excalidraw 更容易让讨论启动。

这是适配方向，不是绝对规则。文本图可能因平台渲染限制而不合适，画布图也可能因仓库流程不成熟而难以管理。选型的最终证据，应来自目标团队完成真实任务后的维护体验。

2. 需要立即定下来的不是软件，而是三条底线

• 每张关键图都有权威位置。读者不用猜哪一份算正式版本。
• 每张关键图都有责任人和复核条件。系统发生哪些变化时必须更新，不能只靠记忆。
• 每张关键图都能说明范围和状态。读者能分辨生产事实、沟通简图和待验证假设。

先满足这三条，再逐步统一模板、图例、目录和自动化检查。它们比要求全员学会同一套画图操作，更直接地影响内容是否可信。

3. 下一步怎么做：拿一张真实图完成一次完整验证

现在可以从一个正在变化的服务或发布流程开始：找到现有图，让非作者完成一次阅读任务，再跟随一项真实变更更新图，最后检查评审、导出、权限和归档是否顺畅。记录结果之后，再判断问题出在工具、图表结构还是团队责任机制。

我对 DevOps 画图工具的最终判断是：图表效率不等于制图速度，而是团队能否在变化发生时，用可信、易读、可追溯的信息做出正确判断。工具负责降低表达成本，流程负责让图保持有效；先确定图要支撑什么决策，再选工具，才是 2026 年更稳妥的选型顺序。
