从入门到精通：2026年研发图纸管理系统选型全攻略

研发图纸管理系统选型，最容易出错的地方不是功能少，而是把“文件能上传、能预览”误当成“研发数据已经受控”。一家拥有多个研发团队的企业，即便把图纸集中到一个系统里，如果工程师仍靠邮件确认版本、供应商拿到的文件无法追溯、变更单和图纸之间没有关联，系统只是换了一个存文件的位置。真正的选型目标，是让团队在正确的权限下找到正确版本，并能解释每次变更由谁提出、谁批准、影响了什么。

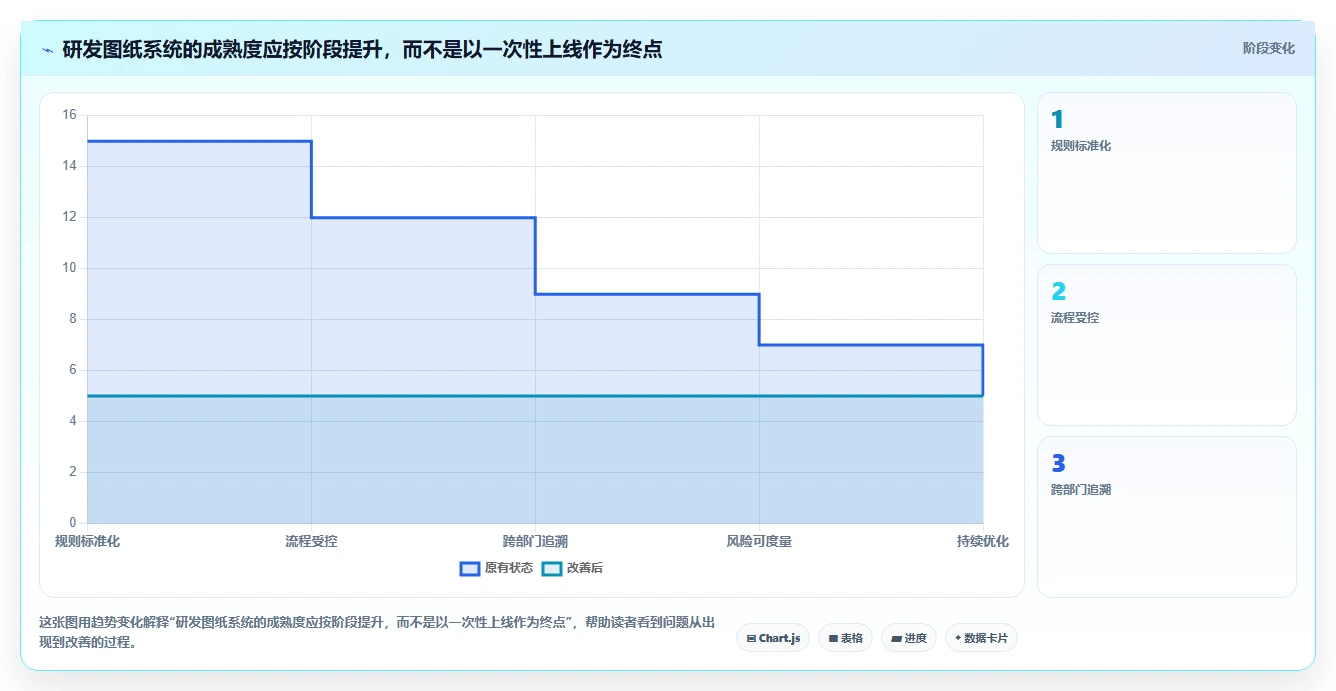

从入门到精通：2026年研发图纸管理系统选型全攻略

一、先讲核心结论：选系统之前，先定义“正确图纸”

1. 系统价值不在“存得下”，而在“拿得准、改得清、发得对”

我判断一套研发图纸管理系统是否合格，会先看它能否回答三个问题：当前有效版本是哪一份？这份图纸经过了什么审批？它被发给了哪些内部或外部对象？如果只能回答第一个问题，团队得到的是文件库；如果三个问题都能回答，才开始具备研发数据管理的能力。

图纸管理通常横跨设计、工艺、质量、采购、生产和供应商。每个环节都可能把同一份图纸另存为本地文件，再通过邮件、即时通信或共享盘流转。问题不一定表现为文件丢失，更常见的是“旧文件仍然可用”：旧版本被打印、被报价、被加工，直到检验或装配时才暴露出来。

我的核心建议是：先把图纸生命周期、版本规则、权限边界和外发控制写清楚，再比较产品功能。否则选型讨论很容易被预览格式、搜索框、页面设计等易展示功能带偏，却没有验证最重要的变更闭环。

2. 选型的四个硬门槛

第一，版本必须可解释，而不只是可排序。系统需要区分草稿、评审中、已发布、已作废等状态，并能明确指出哪个版本可以用于生产。单纯显示“最新上传时间”不够，因为最新文件可能只是一次未批准的临时修改。

第二，变更必须能追到对象。工程变更单、图纸、物料、工艺文件和受影响产品之间，应有可检索的关系。否则用户即使知道图纸改了，也未必知道哪张工单、哪个供应商或哪批库存需要处理。

第三，协作不能以牺牲安全为代价。内部共享、外部协同、下载、打印、导出和链接转发，应当有不同权限与审计规则。外发不是“给个链接”这么简单，关键是链接是否有期限、能否撤回、对方是否只能看到被授权的内容。

第四，系统要能融入现有工具链。需要核对 CAD、PLM、ERP、MES、目录服务、单点登录和备份体系的接口方式。选型阶段如果只验证浏览器里能打开文件，而不验证实际设计软件、工艺流程和外部供应商的工作方式，上线后往往要靠额外操作补洞。

二、背景和真实场景：图纸管理为什么比普通文档复杂

1. 一张图纸通常不是一个文件

普通办公文档经常可以用一个主文件描述，而研发图纸可能包含装配体、零件、外部参照、字体、材质、技术要求、二维工程图和导出格式。用户看到的文件名只有一个，实际依赖却可能是一组文件及其关系。只归档主文件、不管理引用依赖，换一台电脑或交给供应商后，就可能出现缺参照、缺字体或视图错乱。

系统需要明确管理对象的边界：是只管二维图纸，还是同时管三维模型、BOM、技术规范、检验要求和工艺文件？是把图纸作为独立文件管理，还是纳入产品结构和生命周期流程？不同答案会显著改变权限设计、数据迁移、接口成本和实施周期。

格式兼容也不能只看“支持 CAD”。企业常见的是多版本、多软件、多格式并存，且不同部门对原生文件、轻量化预览文件、交换文件和归档文件的要求不同。选型时应拿实际样本测试复杂装配、外部参照、字体、图层、标注、图框、中文字符和大文件加载，而不是用一张简单样图判断兼容性。

2. 图纸流转的风险藏在交接处

我会特别关注四个交接点：设计转评审、评审转发布、发布转生产、企业转供应商。每个交接点都要回答“谁负责、依据是什么、接收方看到什么、失败后如何补救”。如果流程图只画了审批人，没有定义发布后旧版如何处置，流程仍不完整。

例如，工程师完成设计修改后，评审人员批准的是文件内容、版本号还是变更单？生产现场的作业文件如何确认已经切换？采购发给供应商的是否为受控副本？供应商是否可以继续访问上一轮文件？这些问题决定系统能否降低实质风险，不是界面上有几个审批节点可以替代的。

3. 管理要求已有成熟框架，但不会自动替企业设计流程

ISO 9001:2015第7.5条要求组织控制形成的文件化信息，涉及适用性、可用性、保护、分发、访问、检索、存储、变更控制、保留和处置。它提供的是控制原则，不等于规定必须采购某类软件，也不替企业决定图纸编码、审批人、保密等级和外发策略。

涉及建筑、基础设施或 BIM 协作的组织，还应研究 ISO 19650 系列关于信息管理和协同环境的要求。但机械研发、电子产品和工程建设的对象结构并不相同，不能把某个行业的流程原样照搬。标准能帮助发现控制盲点，实际流程仍要由业务负责人和质量、信息安全共同定义。

选型材料中的“符合某标准”也需要拆开核验：是产品具备相关控制能力，还是企业完成了流程、角色和记录配置？如果没有明确边界，合规宣传容易被误解为上线即合规。

4. 风险通常由低频、高影响事件决定

日常检索节省几秒钟容易被观察到，错版加工、知识产权泄露、审批证据缺失则不常发生，却可能造成返工、停线、客户争议或合同风险。只用平均操作速度评估系统，会低估高影响事件的价值。

我建议把风险按发生节点拆分，而不是只列“文件管理风险”。可以分别评估误用旧版、漏发变更、外发越权、引用丢失、账号失效、备份不可恢复和供应商退出等场景，再估算每种场景的影响范围与发现时间。

三、常见误区：看起来先进的功能，不一定解决关键问题

1. 误区一：把“最新版本”当成“有效版本”

文件按时间排序只能告诉用户谁最后上传，无法证明审批是否完成、是否适用于当前产品、是否已经撤销。正确设计应把版本号、生命周期状态、生效日期和适用范围结合起来。必要时，还要区分内部设计版本与对外发布版本。

选型演示时可以故意制造冲突：先发布版本A，再上传未批准的版本B，让演示人员搜索该对象并回答生产应使用哪一版。如果系统或配置无法清晰给出答案，就不要把“自动版本管理”视为已经通过验证。

2. 误区二：只测单文件预览，不测真实工程数据

一张简单二维图能打开，不代表复杂装配可以稳定浏览；单文件上传成功，也不代表关联文件能正确打包、检索和回滚。测试素材应从真实项目中选取，并覆盖大文件、多层结构、重复名称、中文路径、外部参照、不同软件版本和常见异常。

测试还要覆盖工程师日常操作：批量上传、属性填写、版本替换、批量下载、文件比较、审批退回、撤销外发和审计查询。某些系统能展示预览，却要求用户频繁导出再处理；如果导出行为不受控，预览功能反而可能成为安全盲区。

3. 误区三：流程越长，控制越严

审批节点增加不等于风险下降。若每次改动都要经过同一组审批人，轻微格式修正也被迫走完整流程，用户可能通过线下传文件规避系统。更合理的做法是按照变更风险、产品状态和影响范围设置审批路径。

例如，图框文字纠错、关键尺寸变化和材料替换，不应默认采用完全相同的审批策略。企业应先定义变更分类及升级条件，再配置流程，并通过抽样审查判断实际控制是否有效。对审批体验的判断，应同时看控制覆盖率和绕行率，而不是只看节点数。

4. 误区四：把导入成功率当作迁移完成率

历史数据迁移至少包括文件本体、目录结构、属性、版本关系、权限、审批记录、关联对象和外发记录。只统计文件数量，会遗漏“数据在，但语义没了”的问题：旧版本被覆盖、文档编号变成普通文本、权限归属丢失，或者审批记录只剩 PDF 截图。

迁移验收应按业务样本抽检，而非只对文件总数。对每个样本，至少核对源端与目标端的文件数量、校验值、版本顺序、关键属性、访问权限和关联关系；高风险项目还应回放一次变更和发布流程。

5. 误区五：以“功能清单最长”判断产品更成熟

功能数量不是有效能力的替代指标。某个产品可以列出数十种流程和报表，但如果配置依赖定制开发、权限无法细分到外部协作对象、数据不能完整导出，长期运维成本仍可能偏高。

我的评估顺序是先验证关键场景，再判断可配置性、运维复杂度和扩展成本。演示中每个关键结论都要能复现：用谁的账号、打开什么对象、触发什么动作、产生什么记录、失败时如何恢复。无法现场验证的承诺，先放进合同附件或验收条款，而不是记在会议纪要里就算通过。

四、专业判断逻辑：用场景、风险和总拥有成本做决策

1. 先建场景矩阵，再确定产品边界

选型团队可以先列出高频场景和高风险场景。高频场景包括查找当前版本、批量查看图纸、提交评审、下载生产文件；高风险场景包括撤销已外发链接、权限变更、旧版召回、离职账号停用、系统恢复和供应商退出。

每个场景都应写清用户、输入、预期结果、异常情况和证据要求。比如“生产下载图纸”不能只写“用户能够下载”，还要规定用户角色、文件状态、是否带水印、下载记录保存多久、版本变化后旧文件如何提示。

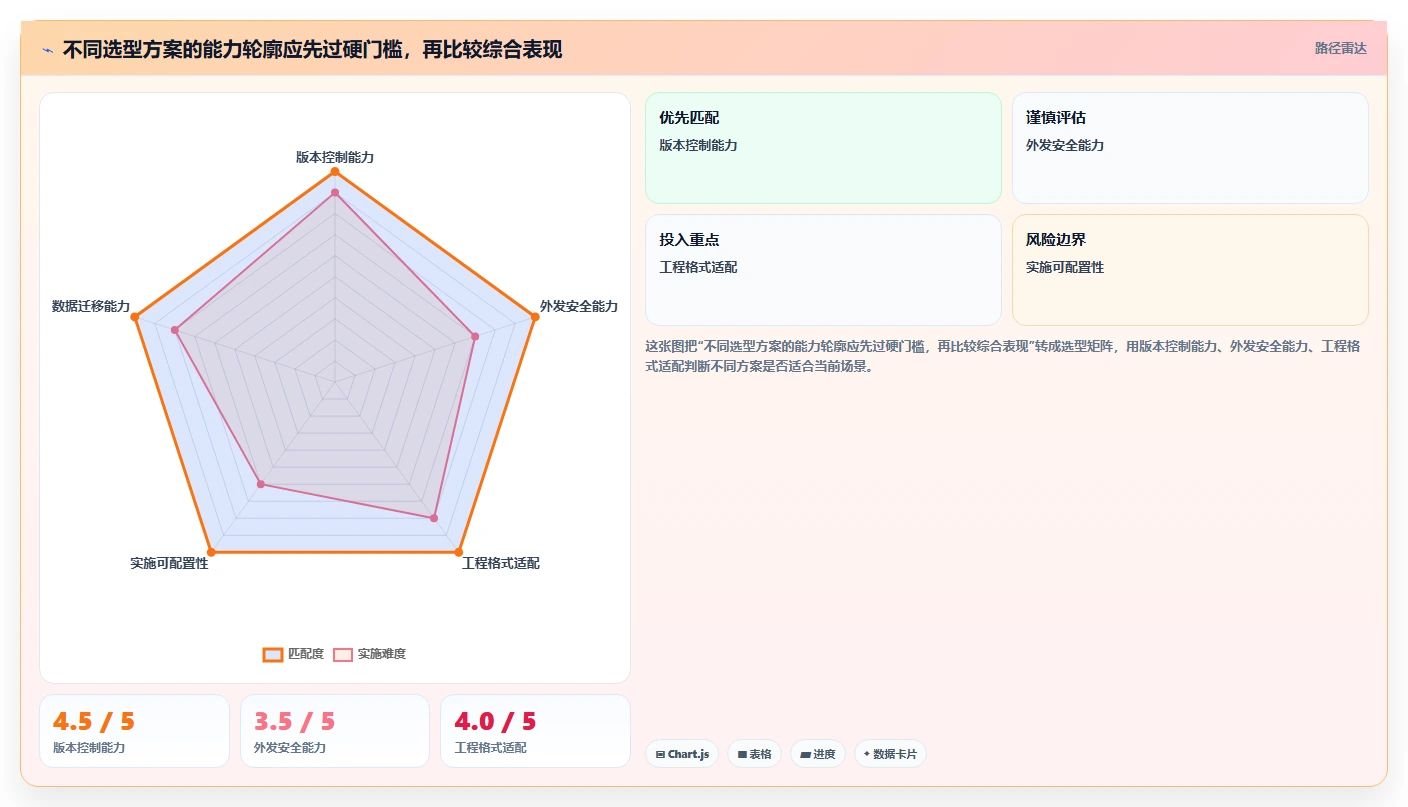

2. 把“必需、重要、可选”分开打分

我不建议把所有功能都放进同一张加权表里。加权平均会出现危险结果：一个系统在界面和报表上得分很高，可能把无法可靠撤回外发数据这样的硬缺陷抵消掉。更稳妥的方式是两阶段筛选。

第一阶段设硬门槛：关键格式和结构能否处理、发布状态是否可靠、权限是否符合安全要求、数据是否可完整导出、灾备是否满足业务要求。任意关键门槛失败，就先淘汰或要求供应商给出明确整改和复测方案。

第二阶段才对可比较项评分：检索体验、批量操作、配置灵活性、实施复杂度、管理报表、服务能力和五年总拥有成本。权重应由跨部门小组共同确定，研发、质量、安全和 IT 各自给出权重，再讨论差异，而不是由采购部门单独设定。

3. 评估五年总拥有成本，而不只看首年许可费

总拥有成本可以拆为：许可或订阅费用、实施与配置费用、历史数据清洗迁移费用、接口开发费用、存储与备份费用、培训与运维费用、升级兼容费用，以及系统退出和数据导出费用。规模扩大后，外部协作账号、存储增长、测试环境和高可用部署也可能改变成本结构。

建议让供应商按三种规模报价：当前用户与数据量、未来两年预估规模、业务扩张压力情景。报价中明确用户类型、并发限制、存储计量方式、环境数量、接口维护边界、服务响应等级和超量收费。只问“一个账号多少钱”，很难比较真实成本。

成本表还应把内部人力算进去。业务负责人投入流程梳理、工程师参与测试、数据团队清洗历史记录，都是项目成本。若方案看似便宜，却需要大量定制和长期人工维护，五年账单可能反而更高。

4. 把退出能力当成采购能力的一部分

数据可迁移不是合同末尾的一句承诺。要明确导出范围、文件格式、元数据字段、关系结构、审计记录、权限信息和导出协助费用。至少要求供应商演示一次有代表性的导出，再由企业验证数据能否离开原平台后继续检索和解释。

还要问清楚系统升级、服务中止、并购、租户关闭和供应商退出时的处理方式。研发数据生命周期长于很多软件合同周期，选型时若不考虑退出，企业可能在多年后发现文件虽然能下载，但版本关系和审批证据无法重建。

五、具体案例与数据观察：用小范围试点验证大承诺

1. 一个可复用的试点推演

下面以一家拥有多个设计小组、同时向外部加工伙伴发放图纸的制造企业为例。为避免把情景推演误当行业统计，以下数字均为示意数据，用于演示怎样设计试点和衡量改善，不代表任何企业实绩，也不代表所有组织都能达到相同结果。

假设试点范围包括一个产品族、两类设计文件、一个生产团队和两家供应商。试点前先抽取近三个月的图纸交付记录，统计查找当前版本的耗时、图纸退回次数、版本确认往返次数、外发记录完整率和变更通知完成时间。没有基线，就无法判断上线后是改善还是仅仅换了工作方式。

试点期间不宜一开始就迁移全部历史档案。可先选取一组在研项目和一组已量产项目，保留原有系统作为只读核对来源，明确哪些数据进入新系统、由谁确认、发生差异如何处理。试点结束后再决定历史档案是全量迁移、按需迁移还是分阶段归档。

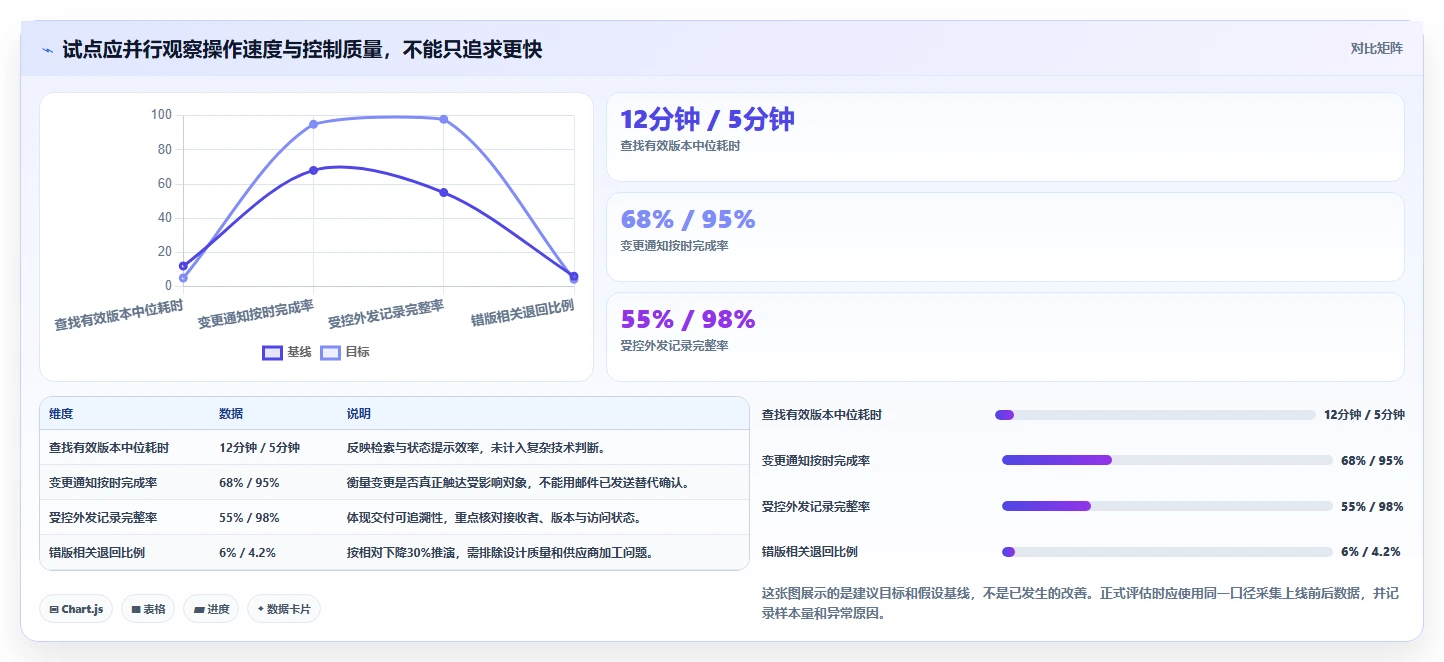

2. 指标设计要同时看速度、质量和控制

若只看搜索耗时，工程师更快找到文件了，但仍可能拿错版本；若只看审批周期，流程可能很快，却把外部交付风险转移到线下。因此至少同时观察操作效率、业务错误和控制覆盖情况。

以下为该情景的建议基线与目标区间，属于试点目标，不是已验证的结果。目标应结合企业现状设定：如果现在几乎没有审计记录，短期目标应先追求记录完整，而不是直接承诺大幅减少返工。

3. 试点要故意测试失败路径

只展示成功流程会让试点失去价值。应安排工程师上传错误版本、审批人退回、管理员撤销外发权限、供应商账号过期、文件引用缺失、用户误删记录等场景，检查系统是否留下可审计的处理轨迹。

尤其要模拟“图纸已发出后发生变更”。系统是否能识别原接收人？能否通知其停止使用旧版？能否确认对方收到新版本？如果无法保证接收方删除已下载的本地副本，应明确这一限制，并以合同、保密制度和版本醒目标识等措施补足，不能把远程撤权宣传成完全追回文件。

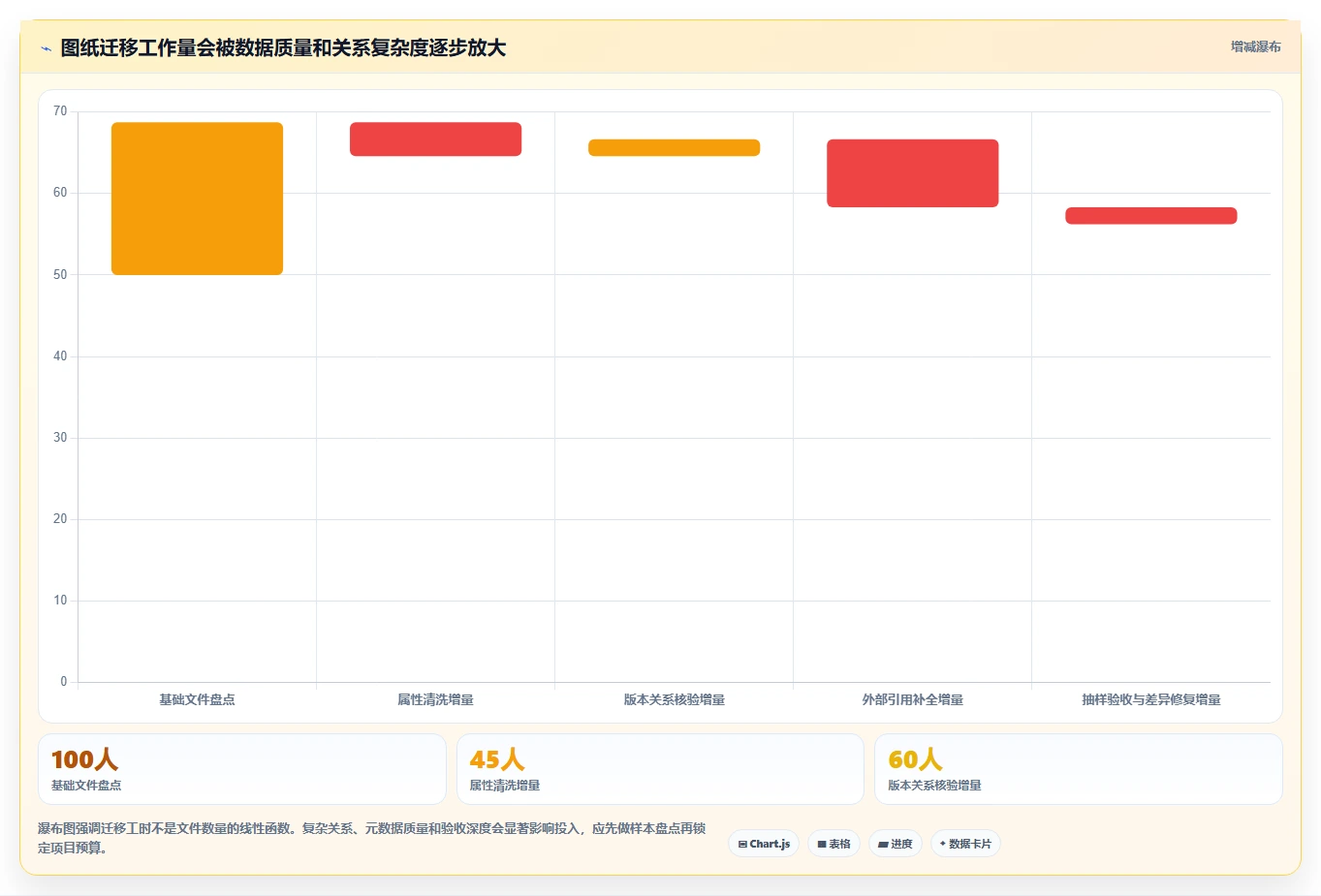

4. 用抽样验证迁移，而不是只看总数对不对

示意试点可从四类样本中各抽取记录：常用项目、复杂装配、已变更产品、外发频繁项目。每个样本核对原文件与迁移文件的校验值、版本顺序、属性字段、关联文件、审批证据和权限。样本数量应根据风险和总体规模确定，不宜把任意固定百分比包装成通用标准。

发现差异时先分类：源数据本身缺失、历史命名不一致、目标系统映射错误、权限规则改变，还是迁移工具遗漏。修复后要重复抽样，并保留问题清单和业务确认记录。迁移完成的标准不是“任务显示成功”，而是关键业务对象在新环境中仍可被正确解释和使用。

六、实施路线：从流程盘点到稳定运营，分阶段降低风险

1. 阶段一：盘点数据和责任，不急着配置系统

先建立图纸类型、编码规则、生命周期状态、密级、保留期限、外发对象和责任部门清单。盘点当前存储位置和主要绕行方式，包括共享盘、个人电脑、邮件附件、供应商门户和纸质归档。对每种数据明确权威来源，避免同一对象出现多个“官方版本”。

这一步最好由研发、质量、生产、采购、信息安全和 IT 共同完成。研发负责说明技术对象和变更逻辑；质量负责确认受控记录要求；生产和采购说明实际使用及外发节点；安全团队定义访问策略；IT评估身份、网络、备份和集成条件。

2. 阶段二：把规则写成可测试的流程

不要只画流程图，还要定义每一步的状态、角色、必填字段、超时处理和异常路径。比如“发布”需要说明谁有权限批准、发布后是否可修改、紧急变更如何补审、旧版如何标记、生产如何收到通知。

针对外部协作，另行定义外部账号生命周期、访问期限、下载权限、保密标记、供应商更换时的数据处理和审计记录。内部权限模型不能简单复制给供应商，因为外部组织的人员变动、设备安全和账号管理通常不由本企业直接控制。

3. 阶段三：用真实样本完成概念验证

概念验证应由候选供应商和企业业务人员共同执行，并使用脱敏但结构真实的数据。至少验证高频检索、版本对比、复杂文件预览、审批退回、变更影响定位、外发撤回、批量导入、审计查询和导出恢复。

每个测试项设定通过标准、执行人、结果截图或记录、失败等级和复测方式。不要接受“后续可开发”作为默认通过。如果必须定制，应把开发范围、费用、交付时间、升级影响和验收条件写进合同。

4. 阶段四：小范围上线，明确并行期边界

试点上线时最容易出现双轨系统：新系统要求登记，旧习惯仍继续流转。并行期应明确哪一套是生产使用的权威来源，旧位置是否只读，例外如何登记，以及并行期何时结束。没有退出旧流程的计划，系统采用率容易停留在“上传过数据”。

培训要按角色设计。工程师需要掌握提交、版本和引用规则；审批人需要理解退回、批准和责任记录；生产人员需要知道如何辨别有效版本；供应商则要掌握登录、安全下载和问题反馈。培训签到率不是采用效果，最好通过真实任务完成情况检查是否会用。

5. 阶段五：持续监控绕行、错误和系统韧性

上线后每月复盘三类信号：绕行行为，例如系统外文件发送增加；质量信号，例如错版退回和关联缺失；控制信号，例如权限过宽、外发链接长期有效和离职账号未及时停用。指标不应只用于问责，还应帮助找到流程设计不合理的环节。

灾备也要做演练，而不是只看供应商提供的备份说明。至少验证误删恢复、版本恢复、关键流程恢复和审计记录恢复，并明确恢复时间目标、可接受数据损失窗口及演练责任人。对生产依赖度高的组织，恢复能力是选型能力的一部分。

七、不同情况下的行动建议与取舍

1. 小团队、图纸量少、协作边界简单

如果团队规模较小、设计对象不复杂、供应商数量有限，可以先采用轻量方案，但仍要具备版本状态、权限分组、审计记录和备份恢复能力。不要因为当前文件量少，就把关键数据放在个人电脑或没有责任人的共享目录。

这类组织的主要取舍是实施复杂度与未来扩展性。不要过早搭建庞大流程，也不要选择完全无法导出数据的封闭方案。先统一编码、目录、版本规则和发布责任，之后再根据协作复杂度逐步扩展。

2. 多部门、多产品线，存在正式质量流程

这类组织应优先评估生命周期、变更关联、访问控制和系统集成。重点不是让所有部门使用同一套界面，而是定义一致的状态、权威数据源和跨部门交接规则。若现有 PLM 或质量系统已经承载部分流程，要先厘清系统边界，避免重复录入和状态冲突。

取舍重点在标准化与灵活性之间。统一编码和发布规则有利于审计，但不同产品线可能确有不同审批要求。较好的做法是统一核心对象和控制原则，对合理差异做受控配置，而不是每个部门独立开发一套互不兼容流程。

3. 供应商协作频繁、外发内容敏感

外发控制应成为硬门槛。核验外部身份、访问期限、权限撤销、下载水印、访问日志、文件版本识别和账号回收。对方能否只查看、能否下载、是否能访问历史版本，都应按项目和风险分类设定，而不是默认所有供应商都用同一权限。

必须接受一个边界：对方下载到本地的文件，通常不能仅凭企业端操作保证彻底删除。系统可以降低随意转发、过期访问和身份不明的风险，却不能替代合同约束、供应商管理、文件标记和保密流程。若业务要求“文件绝不离开受控环境”，应专门评估虚拟桌面或受控协作环境，而不是把普通网盘权限当作充分措施。

4. 有大量历史图纸，但元数据质量不稳定

不建议为了追求“一次迁完”把所有历史数据不加区分地导入。可以按在研、量产、停产、归档和法规保留等类别制定策略：在研数据优先迁移并补齐关系；常用量产数据按业务优先级整理；长期归档数据可先只读保存并记录检索入口；无价值或重复数据则按审批后的保留规则处置。

取舍在于覆盖面和可解释性。少量高价值数据先迁清楚，通常比大量文件快速导入却丢失版本语义更安全。若必须全量迁移，就应先进行数据画像、去重和样本验证，并预留差异修复预算。

5. 已有 PLM、ERP 或 MES，担心重复建设

先画出系统责任矩阵：哪个系统拥有产品结构，哪个系统保存图纸主文件，哪个系统承载变更审批，哪个系统通知生产，哪个系统记录外部交付。一个对象可以被多个系统引用，但必须只有清晰的权威来源，否则用户会面对多个互相矛盾的状态。

取舍重点在“整合现有能力”与“重新定义架构”之间。若现有平台已稳定覆盖版本和流程，可能只需补足外发或检索能力；若多个系统重复维护同一数据，则应先解决主数据和接口规则，不要再叠加一个孤立的文件库。

6. 预算有限，但错版风险高

优先投入到能降低严重风险的环节：有效版本识别、发布审批、变更通知、关键外发记录和可恢复备份。短期内可以延后复杂的三维协同、定制报表或全面历史数据治理，但不能把权限、版本和备份当成“以后再说”。

预算有限时，尤其要避免低价采购后持续定制。可通过缩小首期范围、明确标准配置边界、先试点高风险产品族来控制成本。对业务价值低且维护负担重的功能，宁可不做，也不要为了演示效果把系统复杂度推高。

八、最后的选型清单：把判断落到可执行动作

1. 立项前完成五项准备

• 列出当前图纸来源、主要格式、数据规模、用户角色和外部协作对象。
• 确认图纸从设计到发布、生产使用和外发的实际路径，标记线下绕行环节。
• 制定版本状态、编码、变更分类、权限等级和数据保留的初步规则。
• 选出真实测试样本，覆盖复杂文件、历史版本、外部引用和高风险变更。
• 由研发、质量、安全、生产、采购和 IT 共同确定硬门槛及试点评估指标。

2. 招标和演示阶段坚持四个动作

• 让候选方使用企业提供的脱敏样本，而不是只展示预置的理想数据。
• 要求演示异常流程：退回、撤销、误删、权限变更、外发到期和数据导出。
• 把“支持”“兼容”“可配置”等表述转成可复测的验收条款。
• 核实五年总拥有成本、升级影响、接口责任、数据退出和服务响应边界。

3. 决策时优先问三个问题

第一，系统能否证明某张图纸为什么是当前有效版本？第二，变更发生后，受影响的人、产品和外部对象能否被识别并留下处理证据？第三，企业是否能在不依赖供应商持续操作的情况下导出、恢复和解释自己的数据？

如果这些问题没有清楚答案，漂亮的仪表盘和丰富的功能列表都不应成为优先理由。反过来，如果关键控制已验证，界面或非核心功能上的差异，才值得结合使用体验和成本权衡。

4. 下一步怎么做

选型团队可以在一周内完成第一轮准备：指定业务负责人，选一个产品族，画出当前图纸流转路径，找出三类高风险场景，并整理一组真实测试样本。随后用两到三家候选方案执行同一套验证脚本，记录失败点、补救成本和证据完整度。

我的独特判断是：研发图纸系统的竞争力，不取决于它能保存多少文件，而取决于组织能否在复杂变更中持续识别权威版本、控制传播边界，并在出错后还原事实。先把“正确图纸”的定义建立起来，再选承载它的系统；先验证流程能否闭环，再谈规模化上线。

文中标准参考以 ISO 9001:2015 第7.5条“文件化信息”为主；具体适用要求应结合企业所在行业、客户合同和法规义务核对。文中的案例、评分、指标基线及图表数字均已明确标注为示意或情景模拟，不能替代企业自身的基线测量和候选系统实测。
