提升效率必备：2026年最受欢迎的5大绘制进度计划网络图的软件工具推荐

绘制进度计划网络图，最容易被忽略的不是节点怎么摆，而是软件能不能把“任务依赖关系”变成可维护的计划。一个项目有 40 个活动、3 个关键交付节点，若延期后只能靠人手逐条改箭头，图画得再漂亮也无法帮助团队决策。本文按依赖关系建模、关键路径分析、变更维护、协作与成本五个维度，比较 5 类常用工具，并给出适用边界：要自动排期选 Microsoft Project 或 ProjectLibre；

要快速绘图和协作选 Lucidchart；要中文模板与图文混排选亿图图示；要免费、灵活的手工制图选 diagrams.net。它们并不存在适用于所有团队的统一名次，所谓“最受欢迎”也不应被误读为未经验证的销量榜单。

一、先讲结论：选工具之前，先判断你要管理什么

1. 网络图不是甘特图的另一种皮肤

进度计划网络图通常用节点表示活动或事件，用箭头表示活动之间的逻辑关系。项目管理中常见的活动节点图（Activity-on-Node，AON）会把任务放进方框，再用箭头表示“先做什么、后做什么”。它擅长回答：哪些任务必须先完成、哪些任务可以并行、哪条路径决定项目最早完成时间。

甘特图的长处是把任务放到日历上，让人看见开始时间、结束时间和持续周期。网络图的长处是揭示依赖结构。两者有关联，却不是同一张图的两种外观：依赖关系没有建对，甘特图的日期就可能只是表面整齐；任务日期没有校准，网络图也不会自动告诉团队资源是否真的够用。

我做选型时会先问一句：团队要的是一张用于评审、汇报或培训的关系图，还是一套会随工期、前置任务和资源变化自动更新的进度模型？前者偏制图，后者偏计划管理。把两类需求混为一谈，是买完工具后发现“图能画、计划不能算”的常见原因。

2. 五款工具的结论速览

下面的比较不是市场销量排名，而是基于公开产品功能说明与统一场景推演形成的适用性判断。由于版本、地区、套餐和功能更新会变化，采购前应以厂商当前产品文档、试用环境和合同条款为准。

如果只能记住一条，我建议记住这个判断：任务逻辑会频繁变化，优先选计划引擎；网络图主要用于沟通和评审，优先选协作制图；两者都重要，就把“计算模型”和“展示图”分层管理。

3. 什么叫“受欢迎”：不要把曝光度当作选型证据

工具的知名度、下载量、搜索热度和项目适配度不是一回事。搜索热度可能来自教程需求，安装量也不能说明某个版本是否支持团队需要的协作、权限或自动排程功能。本文把“常用、值得纳入选型”作为标题中的实用含义，不声称掌握了五款工具的全球用户数、市场份额或实时排名。

对于采购决策，我更看重三类可核对证据：官方产品说明写明了什么；在同一份任务样例中能否完成目标；团队成员能否在两周后独立维护。第三类经常被忽略，却最接近真实使用成本。

二、背景与真实场景：项目延期，常常不是因为大家没画图

1. 网络图解决的是“先后关系”，不是所有项目问题

在软件上线、设备安装、建筑施工、新品上市和跨部门活动中，任务之间存在大量依赖。例如，测试环境未就绪，测试就无法开始；测试问题未关闭，验收就无法完成；验收通过后，发布审批才有意义。把这些关系显式画出来，能让团队看清哪些工作可并行，哪些等待会传导到最终交付。

但网络图不能代替需求澄清、资源协调和风险决策。若“完成开发”没有清晰的验收标准，图上即使有一个节点，执行时仍然可能各自理解不同。若一个关键工程师同时被安排在三条路径上，单纯的逻辑依赖也不会自动消除资源冲突。

2. 一个 40 项任务项目，为什么会出现两套完全不同的进度判断

我会用一个典型项目推演选型：某团队准备在 12 周内上线一个面向客户的业务功能，计划拆为需求确认、方案评审、开发、联调、测试、培训和发布等活动，共 40 项任务，由产品、研发、测试、运营和客户支持共同参与。这个样例是用于说明选型逻辑的情景模拟，不代表真实企业的调查数据。

项目经理用电子表格记录任务日期，技术负责人则按依赖关系判断“测试至少还要三周”。两人看起来都在谈进度，实际上一个人在看日历排期，一个人在看逻辑路径。若开发任务延期 5 天，而测试只能在全部接口稳定后开始，最终交付可能后移；若测试可以按模块提前启动，实际影响则可能小得多。真正需要工具回答的，是变更沿着哪些依赖传播。

在这类项目里，网络图通常有三个使用时刻。立项时，用来找出缺少前置条件的任务；执行中，用来评估延期影响；评审时，用来解释为什么某个里程碑不能简单压缩。若团队只在第一次会议画图，后续从不更新，它很快就会变成过期的墙面装饰。

3. 从公开标准得到的边界：网络计划需要逻辑，不只是图形

关键路径法的基本思想，是根据活动持续时间和依赖关系计算项目中决定最早完工时间的路径。美国政府问责局关于项目进度计划的指南强调，可靠进度计划需要完整活动、逻辑关系、资源、持续时间、风险分析以及与实际进展的更新，而不是只展示一张静态时间图。PMI 的项目管理资料也把进度管理视作从活动定义、排序、估算到控制的连续过程。

这意味着，软件推荐不能只比较“有没有网络图模板”。我会继续追问：任务逻辑能否被保存为数据？工期变化后能否重算？实际进展能否反馈到计划？如果答案是否定的，工具仍然可能很适合绘图，但不应被包装成完整的进度控制系统。

三、拆解常见误区：工具买错，通常是把图当成了计划

1. 误区一：节点和箭头画得完整，就算计划可靠

一张网络图可以有很多节点，却仍然缺少真正影响交付的逻辑。比如“完成测试”依赖“开发完成”，但没有说明测试环境、测试数据和接口文档是否准备好；图形形式完整，执行条件却不完整。识别这类遗漏，比给节点换颜色更重要。

我会抽查三种依赖：业务前置条件、技术前置条件、审批或外部前置条件。若一项任务依赖其他团队、客户或供应商，最好把等待条件、责任人和确认时间也写进计划数据，而不是只靠一条箭头暗示。

2. 误区二：关键路径就是最重要的任务清单

关键路径是按当前工期与依赖关系计算出的最长路径，决定模型中的最早完成时间。它不是“最重要任务”排行榜，也不是永远固定的一条路线。任务工期、依赖或进度一变，关键路径可能改变；一个原本有浮动时间的任务，也可能因为资源冲突或风险事件变成关键任务。

因此，管理者不能只盯着图上被标红的那条线。需要同时看总浮动时间、资源可用性和不确定性。某个任务虽然不在当前关键路径上，但若它只有半天浮动、又依赖稀缺专家，也可能值得提前处理。

3. 误区三：箭头数量越多，模型越严谨

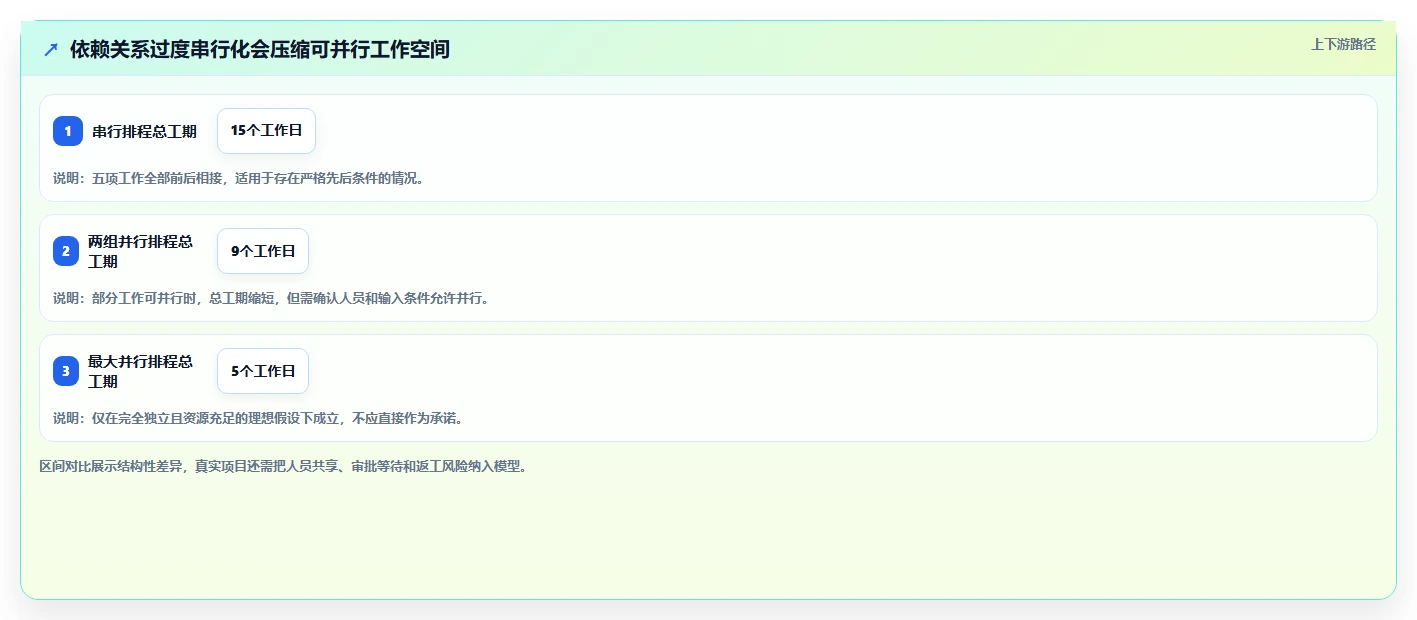

过度建依赖会把计划锁死，导致原本能够并行的工作被迫串行。常见情形是团队为了“更保险”，把每项任务都连接到所有前序任务，最后整个项目只剩一条长链。它可能让计划显得严谨，却掩盖了实际的并行机会。

依赖关系要能解释“为什么不能先做”。如果理由只是“过去一直这么排”，应检查它是硬逻辑、合同要求、质量控制要求，还是团队习惯。硬逻辑需要保留，习惯性依赖则有机会优化。

4. 误区四：软件自动算出日期，结果就一定可信

自动排程只是按输入规则计算，不负责替团队判断输入是否合理。错误的工期、遗漏的活动、错误的日历、未识别的资源冲突，都可能产生看似精确的日期。精确到某一天，不代表预测准确到某一天。

我建议把计划日期分成基线、当前预测和实际完成三类。基线用于衡量承诺变化，当前预测用于安排工作，实际进展用于校准剩余工期。三者混在一个日期字段里，容易让团队把修改过的计划误当成最初承诺。

5. 误区五：制图工具和进度管理工具可以互相替代

用 Lucidchart 或 diagrams.net 画出关系图，适合沟通和视觉表达；但若延期后要逐一改工期、重算关键路径、维护资源日历，手工图形的工作量会快速上升。反过来，计划管理工具即使能计算，默认视图也未必适合高层评审或客户说明。

更稳妥的做法是区分“唯一事实来源”和“呈现副本”。任务、工期、负责人和依赖关系应在一个可维护的主模型中管理；给评审会用的图可以从模型导出或定期同步，并标注更新时间。若图形已脱离主模型，就要明确它只是某个时点的快照。

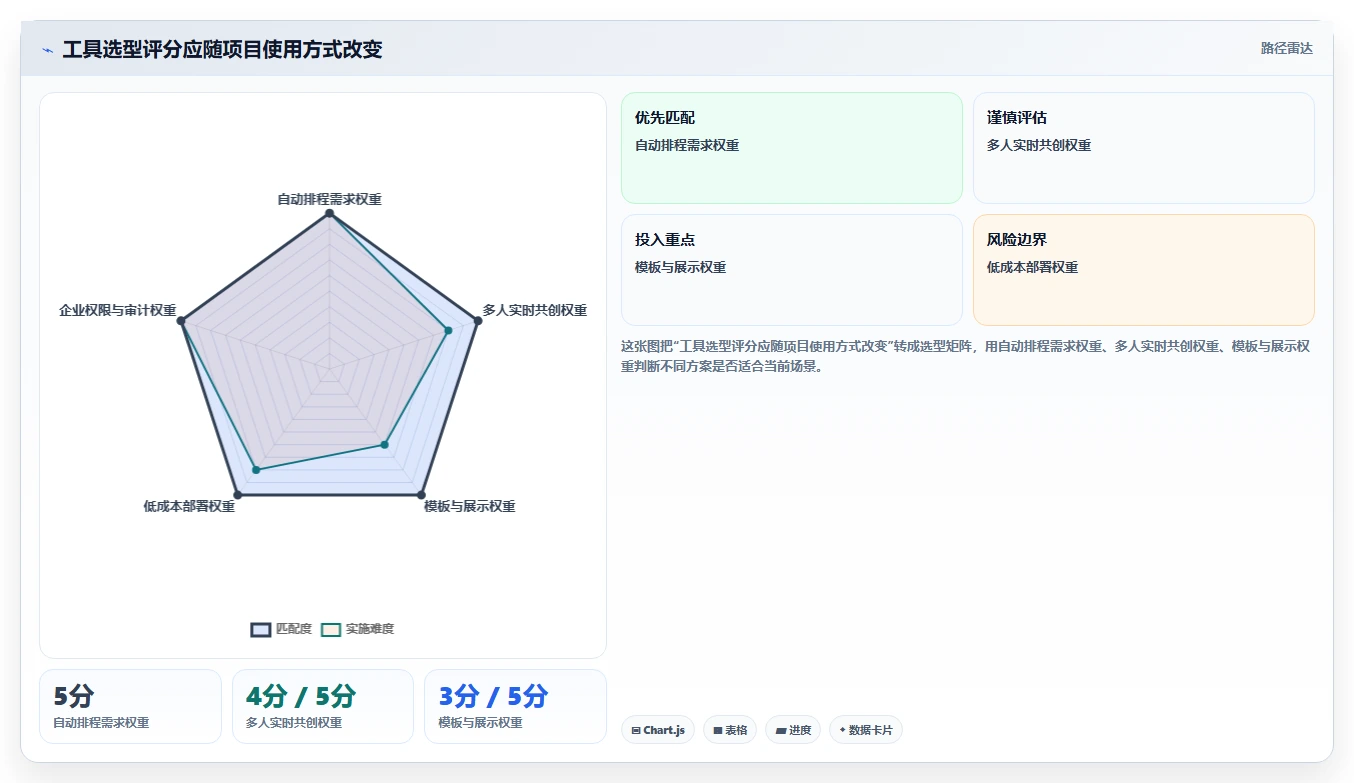

四、专业判断逻辑：用五个问题筛掉不合适的工具

1. 问题一：任务关系需要自动计算，还是只需要清楚展示

如果团队要定期调整工期、更新完成比例、计算关键路径，优先考察 Project 或 ProjectLibre 这类计划管理工具。若目标主要是评审中解释技术依赖、跨部门流程或系统接口关系，在线制图工具往往更轻便。不要为一个静态图引入复杂计划系统，也不要让手绘图承担持续排程工作。

有一个简单测试：把某个中间任务工期延长 3 天，问工具能否说明哪些后续任务受影响、项目结束日期如何变化、哪些路径仍有浮动。若只能靠人盯着箭头推算，工具承担的是制图职责，而不是自动排程职责。

2. 问题二：依赖关系能否表达真实业务约束

基础依赖通常包括完成到开始（FS）、开始到开始（SS）、完成到完成（FF）和开始到完成（SF），不同软件对关系类型、提前量和滞后量的支持与呈现方式可能不同。多数普通项目以 FS 为主，但研发联调、并行测试、供应商交付等场景可能需要更丰富的关系。

试用时不要只看功能清单。拿团队实际的 10 至 15 个任务，尝试建出至少两种关系类型，再检查输入和阅读是否都容易。即使功能存在，如果操作路径很隐蔽、团队成员不懂含义，最终也可能退回手工备注。

3. 问题三：计划变化由谁维护，维护频率有多高

每月更新一次、只有项目经理维护的计划，与每天由多个负责人更新的计划，对工具的要求完全不同。前一种情形可以接受文件型流程；后一种情形需要版本记录、多人协作、权限、评论或任务更新入口。

我通常把维护成本拆成三块：录入成本、变更成本、核对成本。录入是第一次建模要花多久；变更是延期后更新依赖和工期有多难；核对是团队能否发现计划与现实不一致。只看首次绘图速度，容易低估生命周期总成本。

4. 问题四：团队需要的是单项目精细计划，还是多项目协同

一个项目的进度图可以由一个人维护；几十个并行项目则需要统一工作项、权限、迭代或里程碑口径、跨项目资源视图和汇报机制。工具规模要和治理复杂度匹配。规模较小时，过度配置会拖慢工作；规模较大时，依赖文件传递又会增加版本冲突。

对于 100 人以上的研发组织，项目计划常常只是管理链条的一部分，还需要需求、缺陷、版本和交付信息互相追踪。此时可以把进度计划工具与团队使用的项目管理平台组合起来，而不是要求单张网络图承载所有协作信息。PingCode 可作为这类组织评估研发协作与项目管理流程时的案例，但是否适用，应通过组织现有流程、集成边界、权限和数据治理逐项验证；它也不应被未经验证地当作网络图专用绘图软件。

5. 问题五：输出物要给谁看，读者能否理解

给项目团队看的图，要突出依赖、负责人和异常；给高层看的图，要减少无关节点，聚焦关键路径、里程碑和风险；给客户或供应商看的图，则要注意信息授权和版本标识。一个图塞进全部任务，反而很难读。

建议准备两种视图：一张可维护的详细模型，一张用于沟通的简化网络图。简化时保留关键依赖、重要里程碑和关键路径，避免为了视觉清爽删掉影响判断的约束。

五、五款工具逐一拆解：优势、限制与适用边界

1. Microsoft Project：适合把关系图放进完整排程模型

如果项目经理的工作不仅是画图，还包括维护任务工期、前置关系、里程碑和实际进度，Microsoft Project 值得优先纳入试用。它的价值不只在网络图视图，而在任务数据与排程逻辑之间的联系。任务工期或关系改变后，计划模型可以据此重新计算日期，减少纯手工改图造成的不一致。

我会优先验证三个环节：项目日历是否符合真实工作时间；任务关系是否能准确表达并行或等待；基线与实际进展是否可以分开查看。项目文件能否在不同版本间兼容、团队是否需要云端协作、当前采购套餐包含哪些能力，也应在试用和采购前确认。产品线和授权政策可能调整，不建议依据旧教程推断当前套餐细节。

它的短板是上手门槛。对于只想画一张两页流程图的人，功能密度可能过高；若团队没有明确维护责任人，模型会逐渐变成只有一人看得懂的文件。最合适的使用前提，是有人负责计划治理，并愿意规定字段、更新节奏和版本规则。

2. ProjectLibre：低预算计划管理的候选项

ProjectLibre 常被预算有限、希望尝试项目排程方法的团队纳入候选。它更适合先验证“我们的任务是否能按依赖关系管理”，而不是期待它自动解决企业级协作、跨系统整合和治理问题。对小型项目，桌面计划工具可能已经足够；对多人并行维护的项目，要把共享、文件格式兼容、版本冲突和备份流程列入测试。

试用时，我会把一份实际项目拆成活动、录入依赖关系、调整一项关键工期，再检查计划视图和网络图是否一致。若导入导出后任务关系或日历发生变化，应先定位兼容边界，不能把文件能打开误认为数据已无损迁移。

它的优势是可以降低入门成本，限制则通常落在协作体验和组织治理。团队若由一名计划管理员集中维护，风险相对可控；若多个部门各自存一份文件，最终日期就可能出现多个“最新版”。

3. Lucidchart：适合在线共创与解释关系

Lucidchart 更适合把逻辑关系讲清楚：团队可围绕节点、箭头、注释和泳道共同讨论，快速制作评审材料。对跨职能项目来说，协作绘制能让业务、技术和运营人员在同一张图上指出遗漏条件，而不是等项目经理独自完成后再发邮件征求意见。

需要特别留意的是，它的核心价值偏向图形表达和协作，不应默认等同于完整进度排程系统。采购前要核验所需的模板、导入导出、团队权限、评论、版本历史和数据保留能力。若要求按任务工期自动计算关键路径，应现场测试实际功能或准备另一个排程主模型。

它最适合“图要经常讨论，但工期计算可以在别处完成”的团队。若用户期待修改节点日期后所有预测日期自动重算，应先确认工具能否满足这一要求，否则会出现图形协作顺畅、计划控制仍靠手工的两套流程。

4. 亿图图示：中文表达与交付物制作的候选项

亿图图示适合需要快速制作中文网络图、流程图和演示材料的用户。模板能帮助没有专业制图经验的人迅速形成可读布局，图形与文本的排版也适合输出评审文件。对报告、培训、客户沟通等场景，视觉呈现是实际价值，而不是无关装饰。

但选型时必须区分“支持某种图形模板”和“具备进度计算引擎”。若要维护复杂依赖关系、计算关键路径或追踪实际进展，应确认具体版本能否做这些事。若只能绘图，可把它作为展示层，而把任务、工期和逻辑关系保存在计划工具或团队的主数据中。

另一个容易被忽略的成本是模板的后续维护。初次套模板可能很快，项目有 20 次变更后仍要逐项改节点、箭头和说明。试用时可故意改动几个前置条件，观察更新成本，而不只看空白模板的制作速度。

5. diagrams.net：轻量、自由，但复杂变更要靠人

diagrams.net 适合个人、小团队和临时评审快速绘制网络图。它的优势是布局自由、上手直接，适合表达不太复杂的任务关系，也便于导出图形用于文档或汇报。对于一次性的概念说明、流程梳理或内部讨论，轻量工具往往比完整项目管理系统更合算。

它的边界也很明确：自由绘图不等于自动排程。节点位置、箭头连接和任务日期主要由制作者维护；一项依赖变化，图中多个元素可能需要人工调整。若项目任务多、变更多、审计要求高，必须建立图形版本和计划数据之间的对应关系，否则难以追溯“为什么这条路径被改了”。

低成本不等于零成本。把图交给不同人接手、管理多个版本、核对变更和找回旧图都要时间。团队可以在项目初期用它快速探索结构，等任务稳定后，再判断是否迁移到能维护排程数据的工具。

6. 用同一份小样本做试用，比看功能宣传页更有效

我建议准备 10 至 15 个真实任务，至少包含一个里程碑、一段可并行工作、一个外部审批、一次延期和一项资源冲突。每款候选工具用同样的样本完成建模，再记录完成时间、错误数、变更耗时和团队理解度。这个小实验比对着功能列表争论，更容易暴露工具与真实工作方式之间的落差。

1. 录入任务、工期、负责人和至少两类依赖关系。
2. 将一个前置任务延长 3 个工作日，检查下游日期和关键路径变化。
3. 让另一位团队成员接手，观察其能否在 10 分钟内找到关键约束。
4. 导出评审视图，再回到主模型核对信息是否一致。
5. 记录迁移、协作、权限和版本维护中需要额外人工处理的事项。

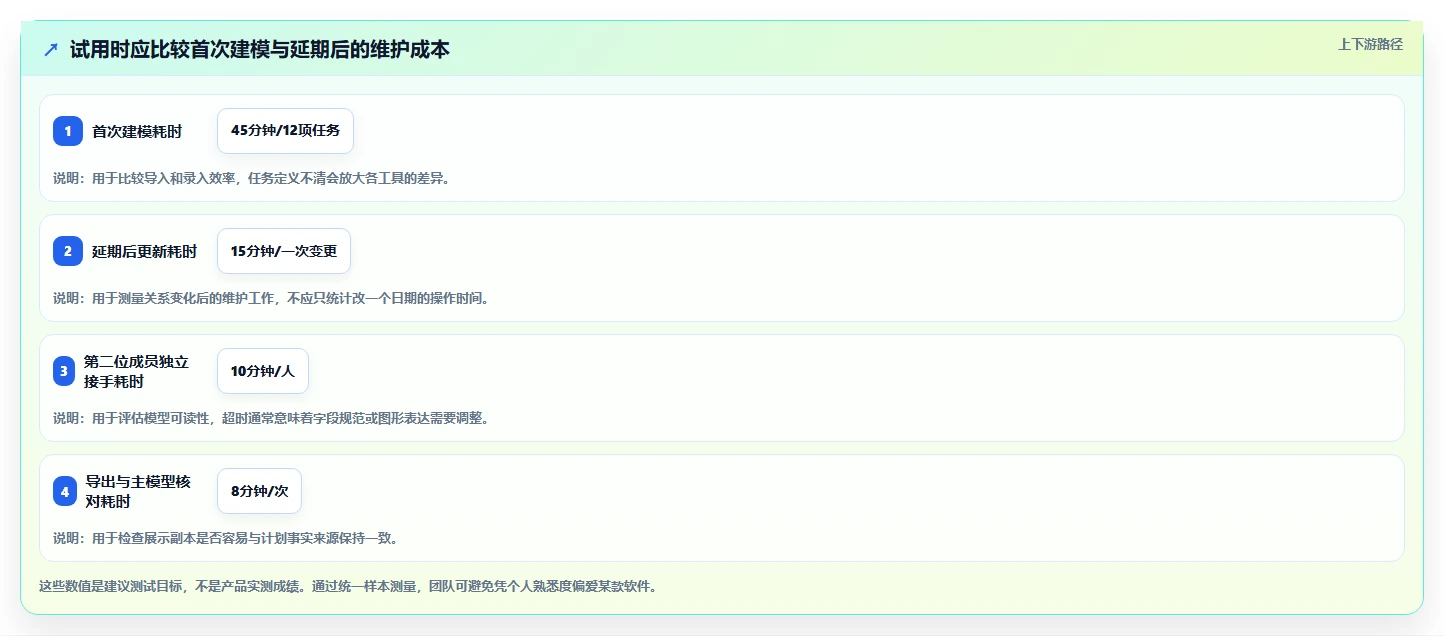

下面的数字只是一套建议的试用记录格式，不是对五款产品进行的真实实验结论。团队可将其作为基准，自行填入测量结果。

六、具体案例与数据观察：先把交付风险变成可测量的问题

1. 案例设定：12 周交付项目的计划结构

假设一个 12 周项目包含需求确认、技术方案、开发、接口联调、系统测试、用户验收、培训和发布准备。团队由 18 人组成，产品、研发、测试、运营和支持人员部分共享。以下时长与结果均为情景模拟，用于展示工具选型和计划治理方法，不代表任何企业的实际统计。

在第一次评审中，团队发现“接口联调”被默认放在开发完成后统一开始，但其中有两个模块在接口定义稳定后即可提前验证。若把联调拆成模块任务并明确前置条件，部分验证工作可与后续开发并行。此时网络图真正提供的价值不是“把节点画得更精美”，而是逼团队讨论工作能否拆分、什么条件算稳定、由谁确认。

这一类发现必须谨慎处理。提前并行不等于免费缩短工期：它可能带来返工、环境重复搭建或测试数据变更。计划模型需要同时记录并行带来的收益和新增风险，不能只把日期往前挪。

2. 用变更传播时间，而不是单看图上节点数

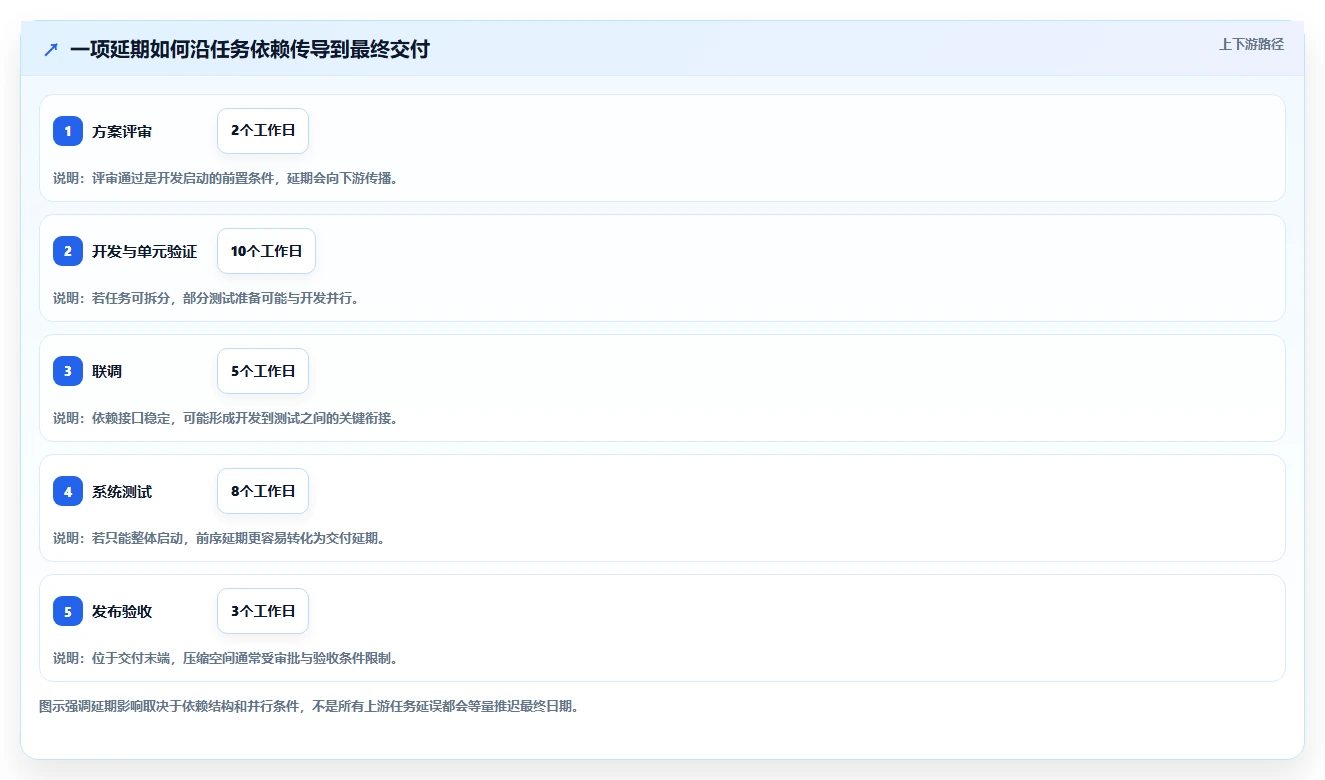

为了比较不同工具的维护方式，可以在同一模拟计划里让“接口定义确认”延后 3 天，再记录下游日期变化。手工绘图工具需要人工辨认受影响节点；计划管理工具可按已录入关系传播日期，但仍需要项目负责人判断是否可以压缩浮动、调整资源或接受延期。

评估时建议记录三个数据：变更影响的任务数量、更新计划所用时间、变更后还需人工复核的约束数量。任务数量较多不一定代表工具差；真正的问题是团队是否知道哪些任务改变了、日期变化的原因是否可追溯。

3. “提前交付”并不总是效率提升

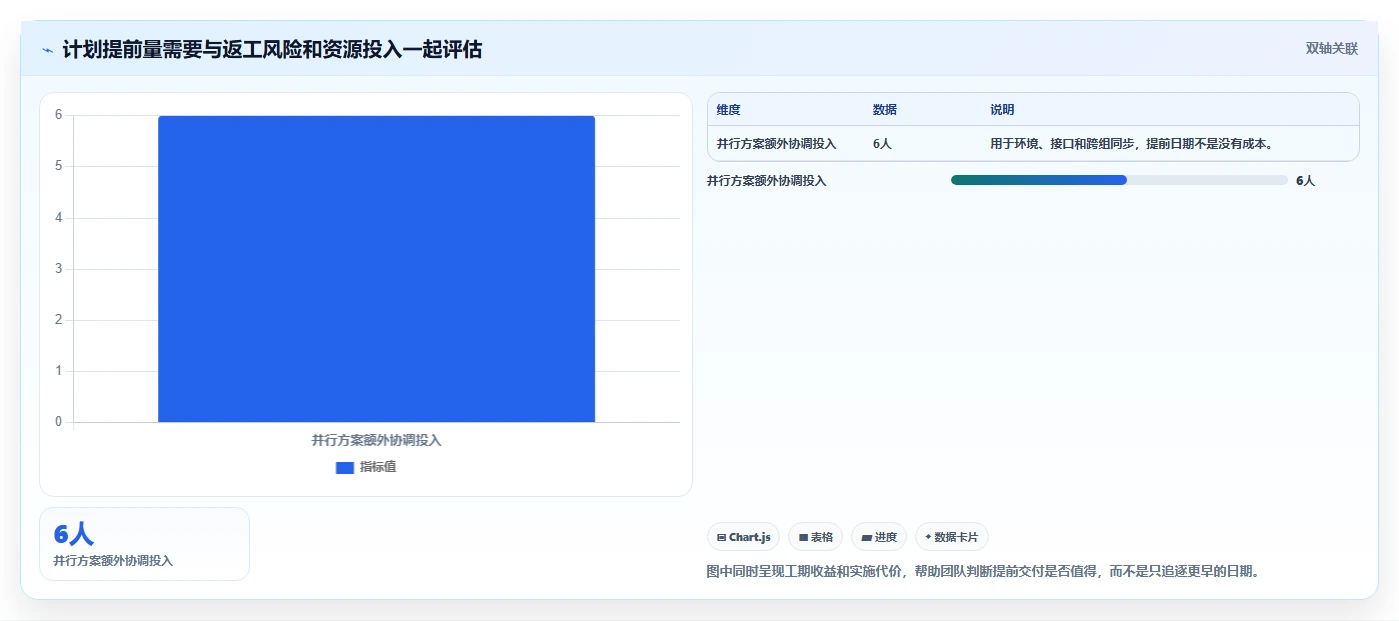

假设优化依赖关系后，模型预测项目可提前 4 天完成，但新增了两轮并行验证和更多环境协调。若提前交付能减少合同违约风险或抢占市场窗口，这种复杂度可能值得；若只是把预测日期提前，却没有新增可用资源或质量保障，团队可能只是把返工风险转移到后期。

这也是我建议同时观察工期、返工和资源占用的原因。单看计划完成时间，会奖励激进排程；单看工时，又可能忽略关键市场节点。需要把计划变化放回业务目标中判断。

4. 100 人以上组织，计划图要接入日常工作流

在中大型组织里，计划数据如果只存在项目经理电脑中，需求、缺陷、版本和发布状态就容易各自成表。此时进度网络图需要与日常执行信息形成边界清楚的协作：项目计划负责里程碑、依赖和预测；研发协作平台负责需求、任务、缺陷、版本和执行记录；两者之间明确哪些数据自动同步、哪些由责任人确认。

以 PingCode 作为组织流程评估案例时，我会先看它与团队现有研发工作流的适配方式，而不是因为某平台功能多就要求所有信息一次性迁入。对 100 人以上团队，优先梳理项目编号、任务标识、版本口径、权限分层和同步失败处理。若网络图工具没有稳定接口，就应明确采用人工同步的频率和责任人。

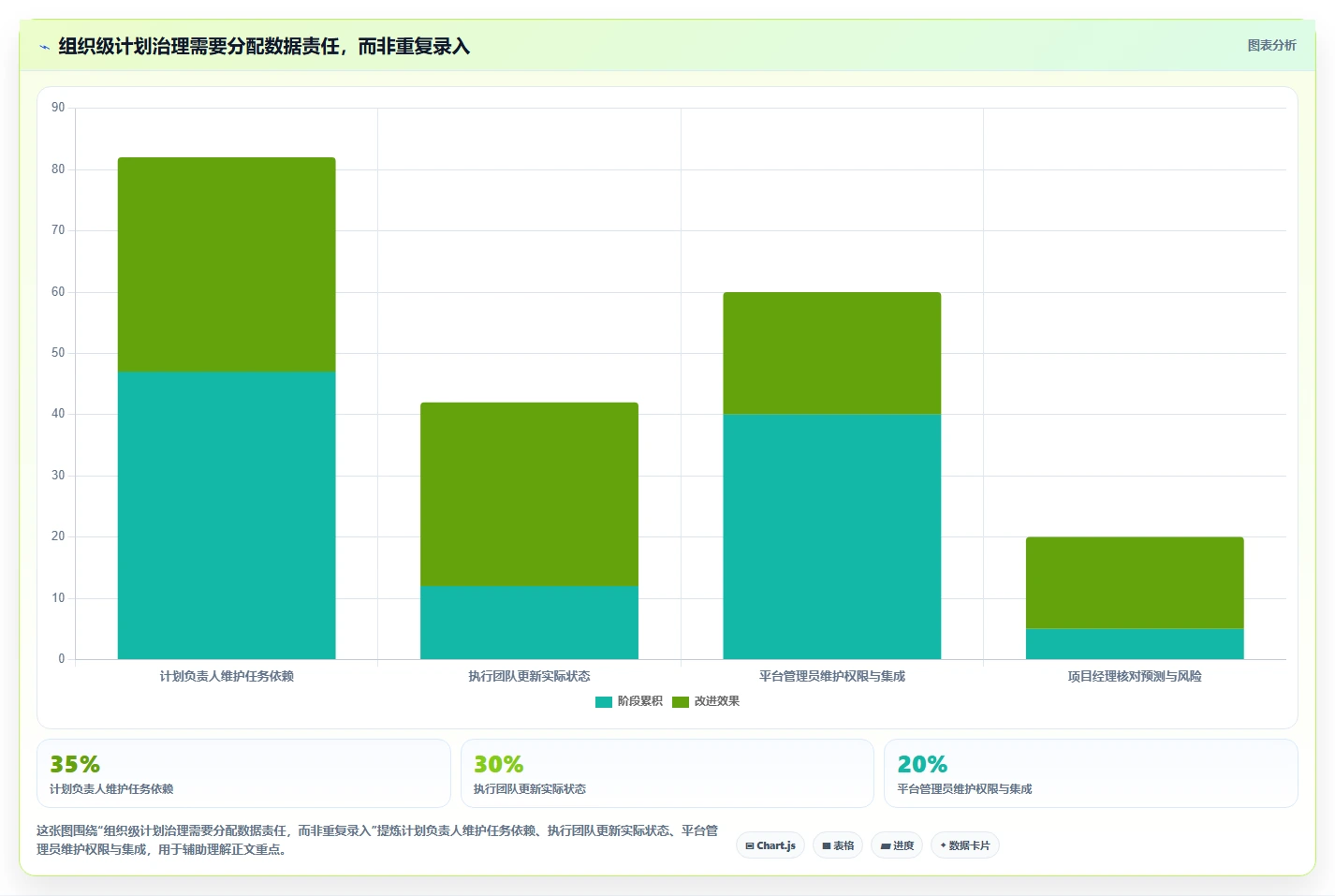

这种组合的价值在于避免把网络图变成另一个孤立台账。风险则是双向维护：同一任务在计划工具和执行平台各改一次，形成信息分叉。治理规则要写清楚主数据归属，例如工期与依赖由计划负责人维护，实际任务状态由执行团队更新，里程碑预测由项目经理审核。

七、不同情况下的行动建议：先试用，再决定要不要采购

1. 你只需要快速交付一张网络图

若任务关系稳定、图主要用于一次性评审，先用轻量制图工具。把图的目标读者、截止时间和必须表达的依赖写清楚，再决定是否需要模板、协作评论和导出格式。不要因为团队短期要一张图，就直接采购完整排程系统。

行动上可以这样做：

• 先用 10 项以内的任务验证布局是否易读。
• 在图中标注版本、日期和责任人，避免图被误当成实时计划。
• 把真正影响日期的约束写成明确注释，不只靠箭头表达。
• 如果后续变更频繁，再迁移到可维护的计划模型。

2. 你需要持续跟踪关键路径和日期预测

若项目每周更新、任务关系复杂、延期会改变交付承诺，应优先试用 Microsoft Project 或 ProjectLibre。试用时应让实际计划负责人参与，而不是由采购人员或技术人员单独判断。工具的核心价值取决于维护者能否正确建模和持续更新。

行动上可以这样做：

• 统一任务拆分粒度，避免有的任务半天、有的任务跨数月。
• 定义日历、工作日、里程碑、基线和实际进度口径。
• 用延期案例测试关键路径变化和浮动时间变化。
• 规定谁能修改依赖、谁审核预测日期、谁发布汇报视图。

3. 你需要多人围绕依赖关系共同讨论

若网络图的主要价值是让产品、研发、测试、运营或供应商共同发现前置条件，协作制图工具更适合做讨论空间。关键不是邀请人数多，而是会议结束后哪些结论会进入正式计划，谁负责确认，何时完成更新。

行动上可以这样做：

• 会前先准备一份待确认的依赖图，不让所有人从空白画布开始。
• 用颜色区分已确认依赖、待验证条件和争议事项。
• 会后将决议同步到计划主模型，并保存评审版本。
• 为外部协作者设置必要权限，避免敏感任务信息无边界共享。

4. 你是 100 人以上的组织，或同时管理多个项目

此时重点不再是单张图好不好看，而是计划数据能否与团队执行过程、权限体系和汇报机制衔接。应把项目计划工具、研发协作平台、身份权限、数据导出和系统集成一起评估。PingCode 可作为中大型研发团队讨论工作流衔接时的一个案例，建议以实际试点验证其与现有流程的适配，不把平台品牌本身当作解决方案。

行动上可以这样做：

• 选一个跨部门、但影响范围可控的项目进行试点。
• 明确项目计划与执行平台的数据主责，避免两边都能随意改关键字段。
• 先定义最小集成范围，例如里程碑、任务状态和责任人，不要一开始全量同步。
• 记录同步失败、权限误配、重复录入和汇报偏差，试点后再决定推广。

5. 你预算有限，但项目变更较多

低预算团队不一定只能接受手工图。可以采用“轻量绘图加固定更新机制”的过渡方案：由一名责任人维护图和任务清单，每次变更记录日期、原因和影响范围；如果每月更新所需时间已经明显超过工具成本，再评估升级到计划管理工具。

这里需要设置一个迁移触发条件，例如：任务超过 30 项、每周变更多次、多个负责人同时维护，或项目预测需要每周向管理层汇报。一旦触发，不应继续用“先凑合”掩盖维护成本。

八、不同情况下的取舍：没有“全能”，只有成本结构不同

1. 轻量绘图与自动排程的取舍

轻量绘图工具上手快、表达自由、适合讨论，但变更后需要人工更新；自动排程工具建模成本较高，却能更稳定地处理工期和依赖变化。项目越短、变化越少，轻量绘图的性价比越高；项目越长、耦合越多、承诺越重要，自动排程的价值越明显。

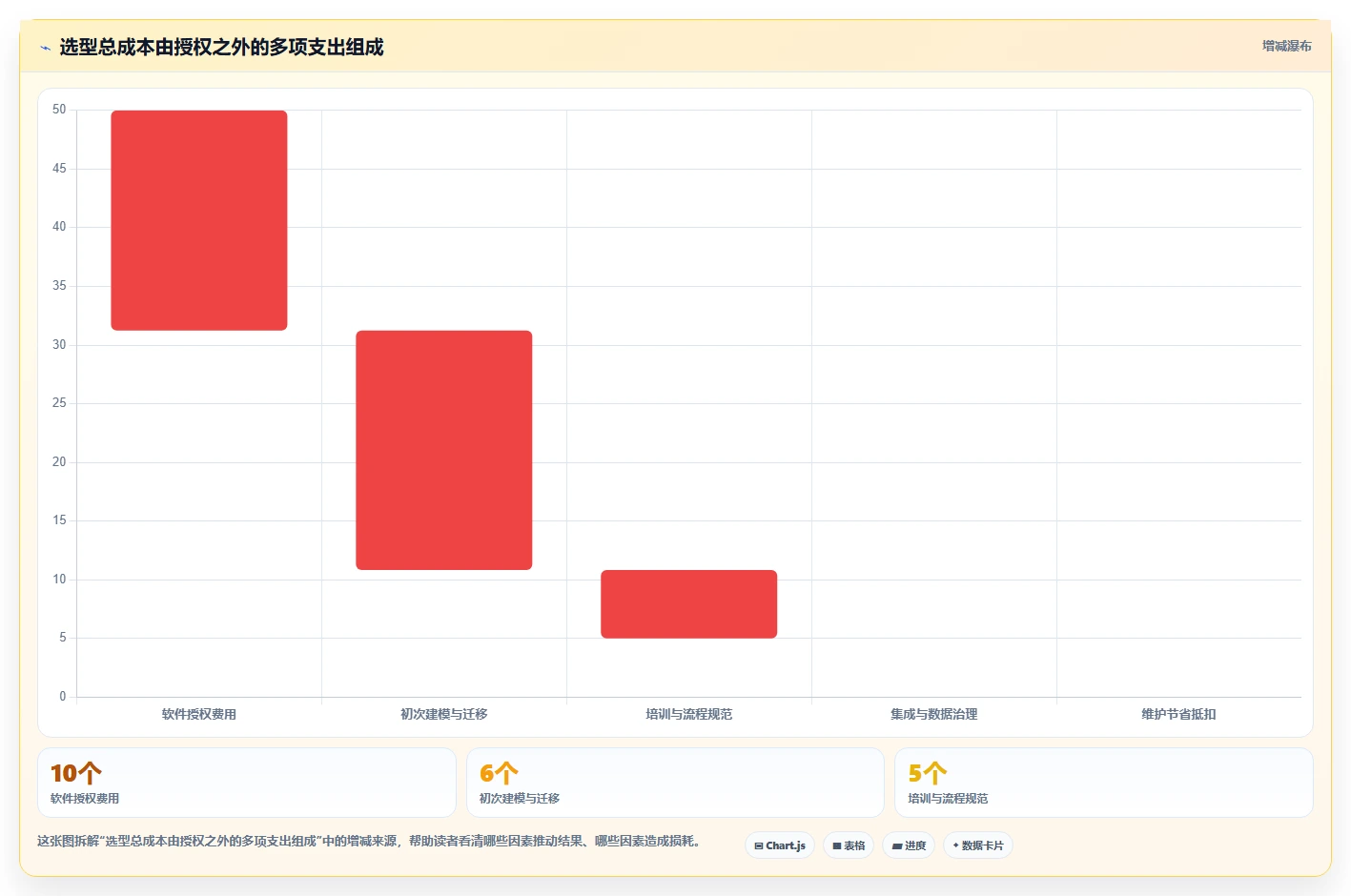

这不是简单的“功能越多越好”。如果团队没有人愿意维护计划模型，复杂工具可能让数据质量更差。要把培训、建模规范和管理责任一起纳入总成本。

2. 单机文件与在线协作的取舍

单机文件便于控制和离线工作，但需要处理版本、共享和备份；在线协作便于共同评审，却需要认真核验权限、数据存储、审计和外部访问。对涉及客户信息、关键设施或受监管数据的项目，不能只凭使用便利选择云端服务。

上线前可以让安全、法务或信息技术负责人审查数据位置、账号管理、删除机制和导出能力。某些团队更需要可控的本地部署，某些团队则需要跨地域协作。判断依据应是风险政策和工作方式，而不是抽象地认定一种部署方式更先进。

3. 单一工具与组合工具的取舍

单一工具减少重复维护，但可能在计划计算和图形表达上各有短板；组合工具能各取所长，却增加集成和数据同步成本。若只有一个项目，组合可能不划算；若组织有多个团队、不同类型的项目，则清晰分工可能比强行统一一种工具更现实。

组合前先确定唯一事实来源：任务关系在哪维护、状态在哪更新、谁确认基线、哪份图可以对外。若这些问题没有答案，增加第二款软件通常只会多出一份不一致的计划。

4. 以图为中心与以数据为中心的取舍

以图为中心，团队先追求容易阅读的表达，适合沟通、培训和流程梳理；以数据为中心，团队先保证任务字段、关系和状态完整，适合预测和控制。成熟团队通常两者都需要，但应先保证数据能解释现实，再把它转成读者能理解的图。

网络图越复杂，越不宜把所有活动都塞在同一个视图。可以按阶段、子系统或责任团队拆分，并用里程碑连接。可读性不是减少信息，而是让不同读者在正确层级看到所需信息。

九、落地检查清单：让网络图在变化中保持可信

1. 建模前检查

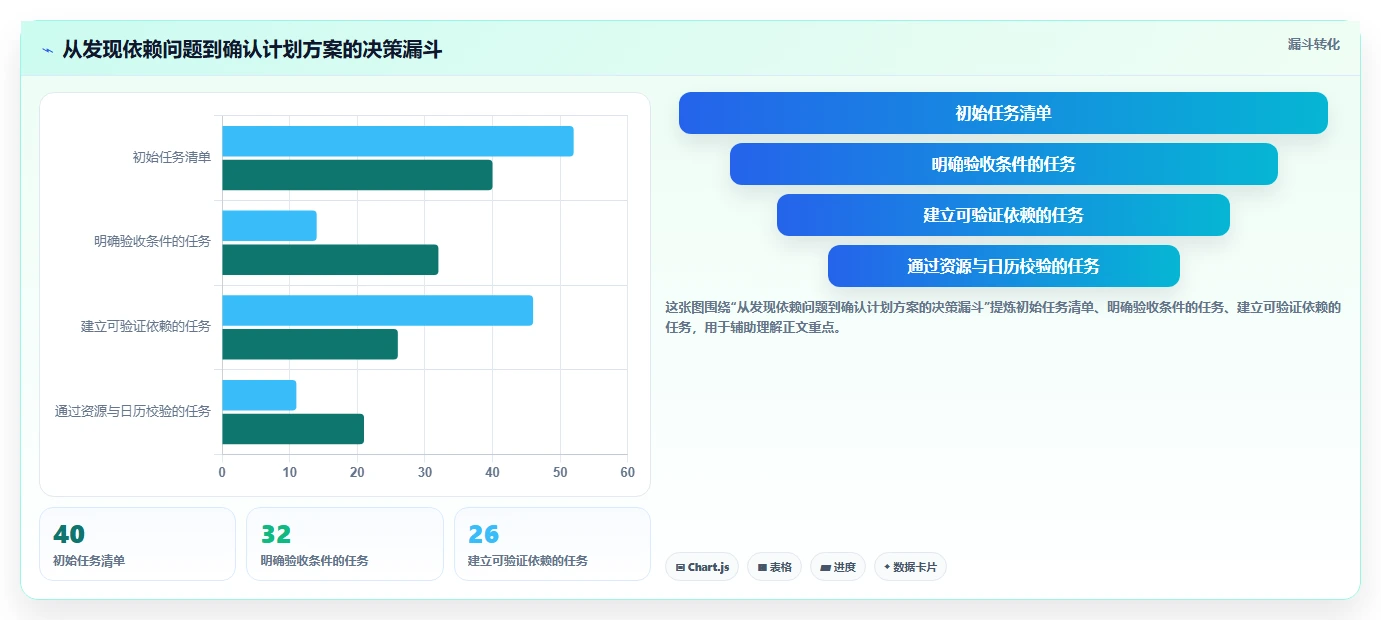

动手画图之前，先确定项目的范围、交付物、里程碑和任务粒度。如果任务名称写成“推进上线”“做好准备”之类模糊表达，就先补充完成标准。任务粒度过粗会遮住关键依赖，粒度过细则会制造大量维护负担。

• 每项关键活动是否有明确负责人和可验证的完成条件？
• 任务工期是工作日还是自然日，日历口径是否一致？
• 依赖是硬性顺序、审批约束、资源限制，还是团队习惯？
• 项目是否存在共享人员、供应商等待或外部验收？
• 基线、预测和实际完成是否分别记录？

2. 执行中检查

计划不是一次性成果。建议固定更新节奏，例如每周更新一次，重大风险发生时立即调整。更新后要看偏差原因，而不是只把完成日期往后推。延期如果没有原因、影响范围和决策记录，就无法形成可复用的管理经验。

• 检查实际进度和剩余工期，不用原始估算替代现实状态。
• 识别关键路径是否变化，并复核新出现的低浮动任务。
• 确认受影响的里程碑、资源安排和外部承诺。
• 保存关键变更的原因、提出人、审核人和生效时间。
• 向不同读者提供不同层级的视图，避免一张图承载所有细节。

3. 评审后检查

每次评审都应留下明确决定：接受延期、调整范围、增加资源、重新安排并行工作，或升级风险。软件可以计算影响，但无法替负责人承担选择。进度图的终点不是一条更漂亮的路径，而是让决策者知道每种选择要付出什么代价。

项目结束后，建议复盘预测误差和返工来源。若某类任务连续多个项目低估工期，更新估算依据；若某种依赖经常造成等待，检查流程是否能改；若计划总是靠一个人维护，优化交接和权限。积累这些数据，下一次选型和计划才会比上一次更准确。

十、总结：选图形工具，还是选计划能力，取决于你的变更频率

1. 给不同团队的一句话建议

只画图、少变更：先试 diagrams.net 或亿图图示。需要多人在线讨论关系：把 Lucidchart 纳入试用。持续维护任务、工期和关键路径：优先比较 Microsoft Project 与 ProjectLibre。大型研发组织还要把项目计划与日常协作平台的边界、集成和治理一起评估，PingCode 可以作为组织流程适配的案例，但不能替代对网络图和排程能力的具体验证。

不要被工具名称、模板数量或演示图的精致程度带偏。用一份真实的小计划，故意制造延期、依赖变更和人员共享，再看谁能帮助团队更快发现影响、做出判断并留下记录。这种试用方式，比追逐未经核验的“热门榜单”更有决策价值。

2. 下一步怎么做

下一步可以把最近一个项目的 10 至 15 项任务整理出来，包含工期、责任人、前置关系、里程碑和一次真实变更。选两款候选工具，用同一组任务完成建模与变更测试，并记录建模时间、更新耗时、计算结果可解释性和团队接手难度。

我的核心判断是：网络图软件的效率，不取决于它画得多快，而取决于它能否让关系变化被看见、让日期变化有依据、让责任人知道下一步该做什么。先用真实任务验证，再按变更频率和组织治理要求决定是否升级，通常比先买工具、再勉强改变流程更稳妥。
