项目进度计划网络图软件，最容易被误选的地方，是把“能画出节点和箭头”当成“能管理进度”。前者解决表达，后者还要计算依赖关系、识别关键路径、处理基线和变更。若一张图只好看，却不能在任务延期后可靠地告诉团队“哪一天会受影响、影响多大”，它就不是合格的进度管理工具。

2026年项目管理利器：6款顶级绘制进度计划网络图的软件全面对比

一、先讲结论：先选计划引擎，再选绘图工具

1. 六款软件并非同一类产品

我比较这六款工具时，先把它们拆成两组：Microsoft Project、Primavera P6、Asta Powerproject 和 ProjectLibre 更接近“进度计划软件”，能够把任务、工期、日历、依赖关系放进同一套计划模型中；Lucidchart 和 EdrawMax 更接近“图表绘制工具”，重点是快速把节点关系画清楚。

这个区别比界面是否现代、模板是否丰富更重要。进度计划软件的网络图通常从任务数据生成，调整任务后可以重新计算；通用绘图软件则通常由人手动维护图形。项目变化频繁、延期影响必须算清楚时，手动图会产生重复劳动；只需一次性汇报或讨论方案时，计划软件的学习和配置成本又可能过高。

2. 我的选型结论按场景分，不做脱离场景的总排名

• 普通企业项目、需要任务变更后重新计算：优先评估 Microsoft Project；如果只是学习或小团队试运行，可把 ProjectLibre 放入候选。
• 大型工程、多承包商、强基线与多项目控制：优先评估 Primavera P6，同时把计划编码、日历、责任分解和变更审批作为采购的一部分。
• 施工计划需要更直观地呈现阶段、空间或施工顺序：重点看 Asta Powerproject 的工程表达是否契合团队习惯。
• 主要任务是讨论流程、方案和依赖，不要求软件自动算日期：Lucidchart 或 EdrawMax 往往更轻、更容易让非计划人员参与。

我最看重的不是“哪款图最好看”，而是“任务逻辑的唯一可信来源在哪里”。如果计划数据和网络图分别维护，团队很快会遇到两份版本、两套日期；如果图从计划数据生成，计划责任人又必须有能力维护日历、依赖和基线。软件选型应从这条责任链开始。

二、背景和真实场景：网络图解决的不是“画图”，而是看清依赖

1. 网络图到底回答什么问题

进度计划网络图把活动和活动之间的逻辑关系呈现出来。一个活动可能必须等另一个活动完成后才能开始，也可能可以与前序活动并行；关键路径则由任务时长、依赖关系和日历共同决定。它回答的是“工作如何串起来、哪里没有浮时、某项延误会传到哪里”，而不是单纯告诉读者“项目分成了哪些阶段”。

甘特图更便于读取任务在时间轴上的位置，网络图更便于检查逻辑链路。两者并不互相替代：甘特图适合看整体排期与并行情况，网络图适合找前后依赖、路径汇合点和计划逻辑漏洞。实际评审时，我会让团队先用网络关系检查计划，再用甘特图确认日期是否可执行。

2. 一个典型的计划失真场景

以一条新产品试产计划为例：结构设计、样件加工、可靠性验证、试产准备和试产审批都被列入甘特图，表面上每项任务都有负责人和日期。但如果可靠性验证的结束日期没有真正关联试产审批，设计变更也没有关联样件重新加工，图上依旧能呈现“按期完成”，实际团队却可能在关键节点才发现前置条件缺失。

这种计划的风险不在于缺一张网络图，而在于任务之间的依赖只存在于会议记忆里。网络图能迫使团队显式回答：什么成果是下一步的输入？谁确认输入可以使用？遇到失败是否要返工？返工会回到哪一个节点？如果这些问题没进入逻辑关系，软件再贵也不会自动补全事实。

3. 为什么通用流程图不能直接替代进度网络图

通用图表的优势是表达自由：可以放入说明、责任人、决策分支和备注。可是图上一个箭头通常只是视觉上的连接，不代表具有可计算的任务关系；它可能没有工期、工作日历、实际日期或浮时信息。把这种图直接当成排程依据，会造成“线连起来了，日期却没有依据”的误判。

反过来，计划软件生成的网络关系也不必然易读。若任务分解过细、节点名称不清、跨页线条太多，计划虽然可计算，评审者仍无法在短时间内识别关键路径。因此，软件应服务于两种不同的阅读任务：计划人员需要检查逻辑和日期，管理者需要快速理解风险与决策点。

4. 选软件前先确定输出对象

我建议在演示采购软件之前，先拿一张真实但脱敏的计划样例，问清楚最终交付物是谁要看。计划工程师可能需要逻辑关系、日历、基线和进度更新；部门负责人可能只看里程碑、关键路径和偏差；外部合作方则可能只需要一张可共享、可打印、无需购买账号的图。

同一款产品很难同时把专业排程、多人审阅、公开分享和精美汇报都做到最优。先定义读者和使用动作，才能判断应该买排程工具、协作绘图工具，还是采用“计划软件维护主计划、绘图工具制作沟通视图”的组合方式。

三、拆解六款软件：适用边界比功能清单更有用

1. Microsoft Project：通用项目计划的主流选择之一

Microsoft Project 的核心价值是把任务、工期、依赖和排期放在同一个计划模型里。对于产品开发、信息化建设、市场活动和部门级项目，团队可以基于任务关系排计划，再通过计划视图识别关键链路和延期影响。它适合已有微软办公体系、计划人员需要兼顾日常排期与进度汇报的组织。

它的风险也很明确：很多团队把工具当作“填表软件”，任务完成百分比更新了，逻辑关系却长期不维护。这样即使网络视图存在，关键路径也会逐步失真。对于跨部门项目，要先定义任务责任、更新频率、工作日历和基线批准规则，而不是只培训按钮操作。

另一个选型细节是产品版本和组织部署方式。桌面端、云端服务、订阅组合及组织现有许可会影响具体能力、协作方式和导出体验。2026 年采购时应向厂商或授权渠道核实当前版本、许可边界、数据存储区域、集成方式和迁移方案，不应只参考过期价格截图或旧教程。

2. Primavera P6：复杂工程计划的强控制取向

Primavera P6 更适合计划规模大、结构复杂、需要多项目协同控制的工程环境。它的价值不只是生成一张网络图，而是支持计划结构、活动编码、基线和进度更新等专业控制流程。对于能源、基础设施、工程建设等项目，计划逻辑往往要与合同节点、承包商责任和周期报告共同管理。

它并非“项目大了就必须上”。如果组织没有统一的活动分解规则、日历管理、进度状态定义和变更批准方式，功能越多，越容易形成看似专业、实际口径不一的计划。实施前应先确认由谁维护主计划、分包计划如何汇总、进度数据如何审核，以及管理层到底要看哪些偏差。

评估时，我会把一项延期任务及其变更影响作为演示任务，而不是只看菜单和报表：要求供应商展示如何调整逻辑、保存原基线、录入实际进度，并解释关键路径变化。能否把这些过程讲清楚，往往比演示一张漂亮的图更能说明产品是否匹配组织成熟度。

3. Asta Powerproject：施工计划表达值得重点试用

Asta Powerproject 的定位更贴近建筑施工计划。施工团队除了关心先后关系，还经常需要让现场人员理解施工阶段、区域、工序衔接和计划节奏。评估它时，重点不是把它与所有通用计划软件放在同一张功能清单里打分，而是看它能否减少计划人员把工程逻辑翻译成现场语言的成本。

建议准备一段包含分区施工、工序搭接、资源约束和关键里程碑的真实样例，观察计划人员能否在熟悉的工作方式下维护逻辑，再观察现场负责人是否能看懂输出。若组织主要做软件迭代或内部运营项目，工程工具的专门能力未必带来回报；若团队是施工单位或工程项目控制部门，则应把现场表达和计划更新效率放到较高权重。

4. ProjectLibre：低成本理解排程模型的起点

ProjectLibre 常被预算敏感的小团队用来试验任务分解和依赖关系。它的优势是可以帮助项目负责人把“先做什么、后做什么、哪些工作并行”从电子表格里抽离出来，建立基础的计划模型。对于培训、个人计划和轻量项目，可以用它熟悉网络计划的核心概念。

但低采购成本不等于总拥有成本为零。组织仍要考虑多人协作、权限管理、版本控制、数据备份、兼容导入导出和支持服务。若一份计划需要多人同时维护，或需满足审计、合规与稳定交付要求，应在正式采用前用真实文件测试交换、回滚和长期维护，不能只凭单机安装成功就判断适合企业规模化。

5. Lucidchart：擅长协作表达，不等于自动排程

Lucidchart 适合团队在线梳理流程、讨论依赖和共同审阅图形。非计划专业人员可以通过拖放节点、添加注释和共享链接参与评审，这对于需求澄清、项目启动会和跨部门对齐很有帮助。若目标是让一群人快速发现遗漏的前置条件，它的轻量协作体验可能比专业排程软件更容易推广。

边界也必须讲明：用图形连线表示“测试依赖开发完成”，不代表软件就会根据测试工期、日历和实际进度自动重算项目完成日期。若计划会频繁变化，最好明确谁维护正式排期，绘图文件只是讨论材料，还是成为经批准的计划交付件。避免绘图版本和主计划版本各自演进。

6. EdrawMax：适合快速制作说明型网络图

EdrawMax 的优势在于模板和图形制作效率，适合培训教材、项目方案、管理汇报和需要统一版式的静态网络图。绘图人员可以把复杂计划压缩成易读的节点和箭头，再补充说明、责任人和阶段信息。对于读者只需理解整体结构、不需要修改任务日期的场景，这种图形工作流很有效。

它的限制与其他通用绘图工具相似：修改图形不等于修改排程数据。计划一旦发生变化，人员可能要手工重新核对任务、箭头、日期和注释。若决定用它制作对外图表，我会把图形上的版本号、计划基准日期和数据责任人写清楚，并在更新时重新从主计划核对，而不是只改被指出的那一个节点。

7. 哪两类功能容易被误认为同一件事

第一类是“网络图视图”和“自由绘图”。前者由任务数据生成，核心价值是逻辑一致；后者由人控制布局，核心价值是表达清晰。第二类是“自动排程”和“自动排版”。软件可能会根据依赖计算日期，却未必能把密集网络关系自动排成一张适合演示的图；同样，图形自动对齐也不意味着日期计算正确。

采购演示时，应要求供应商分别展示：改变任务工期后日期如何变化；新增或删除一条依赖后关键路径如何变化；图形导出后能否标记基线、实际进度和状态；外部协作者是否需要账号；数据导出后能否迁移。把这几项拆开，才能看清产品提供的是计划能力还是展示能力。

四、常见误区：图画出来了，不代表计划可靠

1. 误区一：节点越多，计划越专业

计划拆得太粗，看不见风险；拆得太细，则会增加更新负担，并制造虚假的精确感。若每个团队成员都把一个小时的动作建成独立任务，计划维护成本可能超过它对管理决策的帮助。拆分粒度应由管理问题决定：是否需要单独追踪？是否有明确负责人？是否存在可验证的完成条件？

我通常会检查最小任务是否能在一个报告周期内获得有效状态。如果任务过长，延期问题可能被发现得太晚；如果任务短到每天都要维护，团队就容易把精力花在更新而不是执行。合适粒度不是一个固定天数，而是让管理者能在风险形成之前采取行动。

2. 误区二：箭头画得对，依赖就建得对

一条依赖关系至少要回答两个问题：前置任务交付什么，后续任务何时具备开工条件。只凭“通常是这样”连接任务，可能会把可并行工作错误地串行化，也可能遗漏审批、材料、环境、人员或外部验收等真实约束。

常见逻辑关系包括完成到开始、开始到开始、完成到完成等。团队不需要为了显得专业而滥用复杂关系；应先确认业务事实，再选关系类型。若必须依赖滞后时间或领先时间，应写明原因并安排责任人定期验证，不能让偏移天数成为没人解释的黑箱。

3. 误区三：关键路径是固定不变的一条红线

关键路径会随着工期、日历、实际进度、依赖关系和资源约束变化。一个任务变快，另一条链路可能变成当前最长路径；多个路径也可能具有接近的总时长。只在启动会上截图一次关键路径，之后不再更新，最多能说明当时的计划状态。

另外，关键路径并不自动等于最重要的风险路径。某项任务可能浮时较多，但供应商交付极不确定；另一个活动可能不在关键路径，却涉及法规许可或不可替代资源。计划工具给出计算结果，项目团队仍需结合不确定性和业务后果作判断。

4. 误区四：完成百分比足以解释进度

任务完成 80% 不一定意味着只剩 20% 的工期。已完成比例可能是主观估算，也可能没有明确验收条件。对设计评审、客户批准、软件集成和现场验收这类工作，剩余工作常常集中在最后的验证与修改阶段，百分比容易让计划看起来比真实状态更乐观。

更可靠的做法，是把完成条件改成可验证的交付物：文档已批准、测试报告已通过、材料已到场并验收、接口联调达到约定结果。对高风险任务，还要区分“正在做”“已提交待审”“已通过验收”，否则状态看似接近完成，后续仍可能退回重做。

5. 误区五：买了计划软件，计划能力自然提升

计划软件可以让逻辑更显性，却不能替组织决定谁有权改计划、什么算实际完成、是否允许绕过变更审批。若这些治理规则不存在，系统里可能同时出现多个“正式版本”，计划人员也会被要求在不同格式中重复填报。

上线前应设定一套最小规则：任务编码如何生成、基线何时冻结、进度多久更新一次、实际日期由谁确认、变更要提供什么理由、汇报用的图从哪里导出。先用一个有代表性的项目验证规则，再扩大使用范围，通常比一次性推广一套复杂模板更稳妥。

五、专业判断逻辑：我如何判断一款工具是否适合

1. 先问四个问题，再比较功能

1. 是否需要自动计算日期和关键路径？如果任务变更后必须推算整体影响，优先筛选具备正式排程模型的软件。
2. 计划变化频率有多高？每周多次调整的计划，手工绘图的同步成本通常高于一次性制作的项目图。
3. 谁是主要维护者和读者？计划员、现场负责人、管理者和外部伙伴的阅读需求并不相同。
4. 计划需要满足哪些治理要求？版本、权限、审计、备份、数据交换和信息安全可能比模板数量更重要。

2. 用加权评分，而不是用“功能最多”决策

以下是我用于初筛的评分框架，权重可按项目类型调整。分值采用 1 至 5 分，5 分代表与当前组织需求更贴合，不代表软件的绝对质量。评分时要让计划维护者和实际读者分别参与，避免采购团队只替一个角色打分。

3. 演示不要用供应商准备的完美样例

供应商演示通常有助于理解功能，但不能替代用户自己的压力测试。我建议准备一份脱敏计划，至少包含 20 至 40 个活动、3 至 5 个里程碑、两处并行路径、一处等待审批、一项延期和一个需要返工的场景。这个规模足以暴露不少基础问题，又不至于让演示变成漫无目的的大型项目导入。

要求演示人员现场完成四件事：变更工期；增加依赖；记录实际进度；解释关键路径为何变化。随后让团队成员自行打开输出文件，检查日期、文字和版本信息是否清晰。不要只让销售顾问操作，更不能仅凭演示视频判断协作与迁移体验。

4. 许可价格之外还要计算维护成本

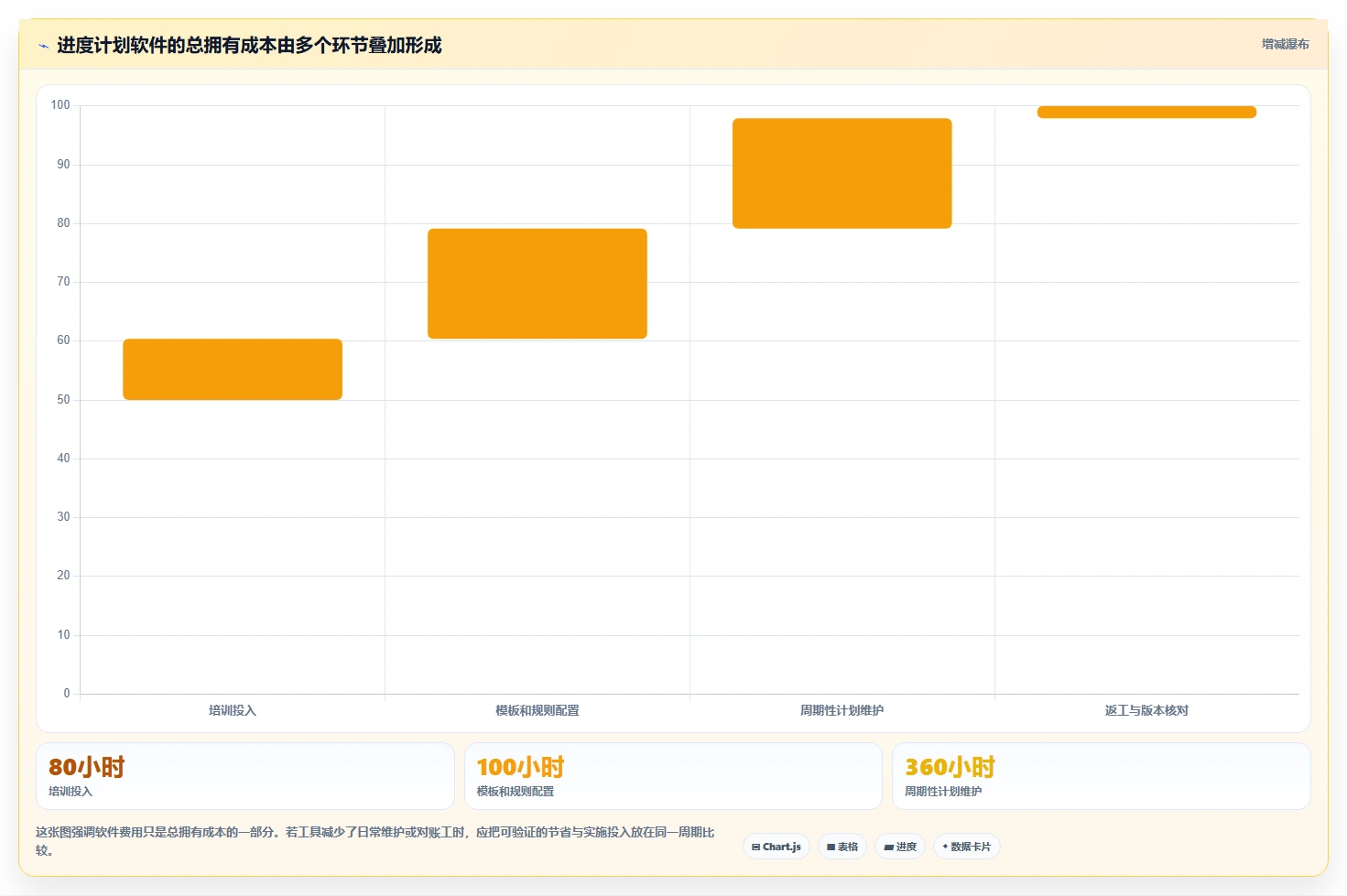

软件的实际成本至少包括许可或订阅、实施配置、培训、模板治理、数据维护、集成、备份和迁移。某些产品报价看似便宜，但需要更多人工处理文件；某些专业工具上手较慢，却可能在大型计划中降低逻辑检查和汇总成本。是否值得，取决于计划的规模、变更频率和错误后果。

我会要求团队在试点期间记录四种工时：计划创建、每周更新、图表整理、跨部门核对。再把它们乘以参与人数和周期，估算年度工作量。该方法不需要伪装成行业平均数据，反而能更真实地反映组织自己的使用成本。

六、具体案例与数据观察：用一段试产计划验证工具

1. 案例设定：一条包含验证与审批的试产链路

下面是一个用于比较工作流的情景模拟，不代表某家企业的真实项目统计。假设团队准备一条新产品试产计划，活动包括需求冻结、设计输出、样件加工、可靠性验证、试产物料准备、现场试产和放行评审。样件失败时需要返工，审批未通过时可能退回补充测试。

这个案例刻意加入三个容易暴露工具差异的因素：任务有并行关系；测试失败会回到前序活动；审批时间不完全由项目团队控制。若软件只支持漂亮的静态图，团队可以把它画出来；若团队需要在测试延期后立即回答试产日期是否受影响，就需要依赖关系和计划日历共同计算。

2. 先搭逻辑，不急着填满每个日期

我会先让负责人给每个活动写清楚输入、输出和完成条件，再建立依赖。比如“可靠性验证”不能只写成“测试完成”，还要明确样件版本、测试方案、通过判定条件和报告批准人。这样失败时团队知道是延长测试、返工设计，还是需要重新加工样件。

之后才录入工期、日历、负责人和里程碑。把日期直接写进节点再用箭头连接，看起来很直观，却可能掩盖逻辑冲突：依赖关系要求后续任务等待，手动日期却把它排在前面。正式计划软件应提示或通过计划视图暴露这种问题；通用绘图工具则需要人工检查。

3. 试点记录什么，才能比较出工具差异

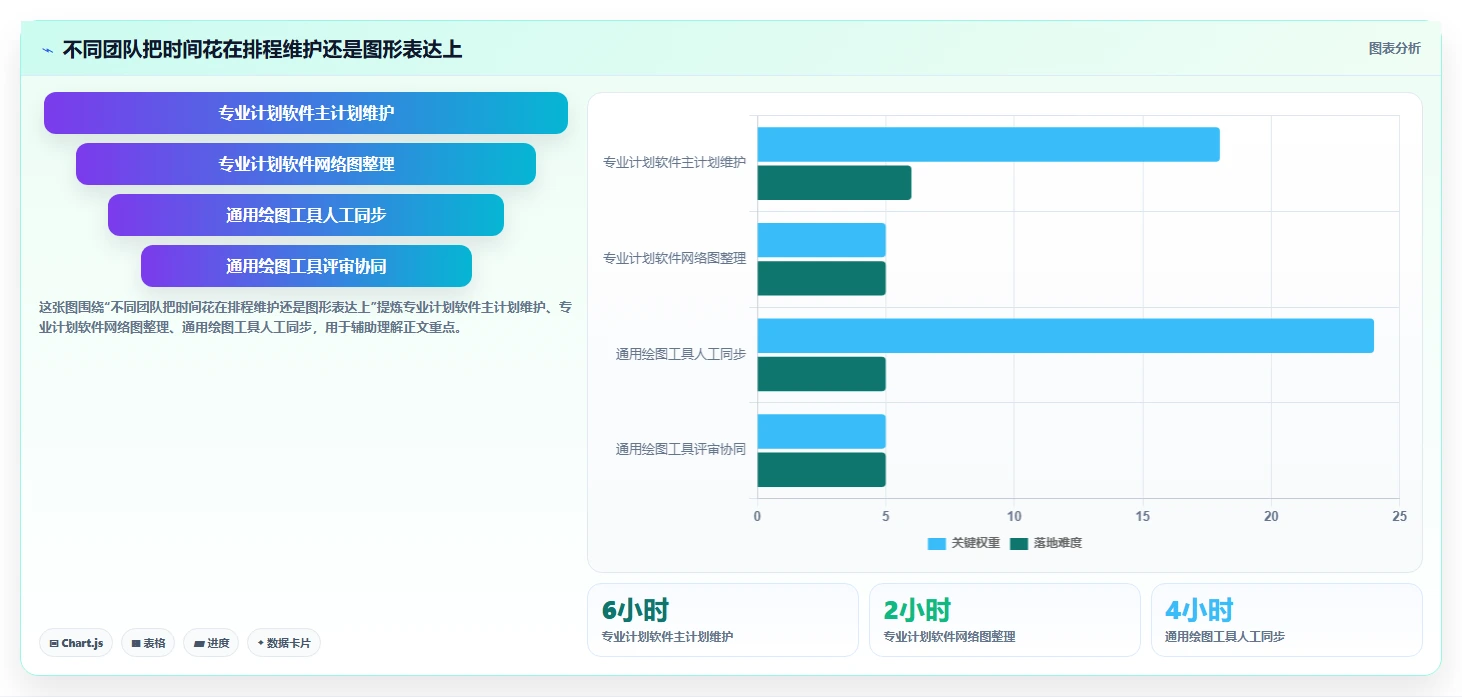

不建议只记录“大家觉得好不好用”。至少记录计划创建耗时、一次更新的耗时、发现逻辑冲突的数量、更新后需要人工核对的日期数，以及非计划人员理解一张图所需的时间。前几项观察维护效率，最后一项检验输出是否真的帮助协作。

假设团队用同一份样例，在计划软件中花 5 小时建模，在通用绘图工具中花 3 小时完成第一版图，不能因此就得出绘图工具更快的结论。还要观察延期变更后，计划是否需要重新建模、谁来确认日期、同步需要多少工时。如果变更频率高，初次建图快未必代表生命周期成本低。

4. 用模拟数据展示维护负担如何变化

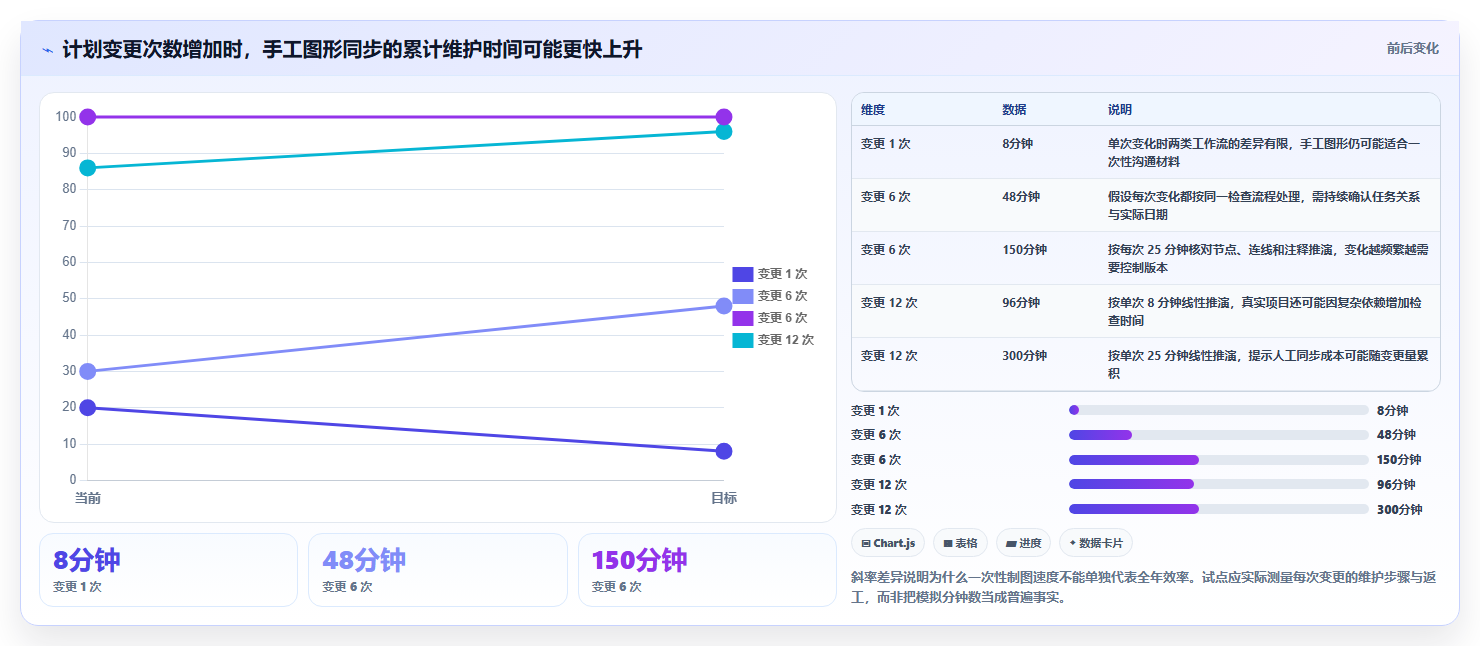

下表是情景模拟：假设一周内发生 6 次任务关系或日期变更，分别由计划软件主计划和人工绘图工作流处理。表中的时长用于制定试点观察项，不是对六款软件的实测排名。正式评估时应让同一批人员、同一计划、同一变更脚本重复操作。

5. 不能只看工时，还要看错误的后果

若图只用于例会讨论，日期误差可能在口头沟通中被及时修正；若图用于合同节点、采购承诺或客户交付，错误可能导致资源错配、材料提前或延后、验收准备不足，后果就不只是多花几十分钟。此时，可靠的数据源、审批记录和版本历史通常比图表样式更重要。

我会把风险按“发生概率、影响程度、发现时间”分开评估。某项依赖错误的影响很大、又要到临近试产才暴露，应提高计划模型的约束和审查强度。反之，如果项目周期短、变更少、图仅用于一次讨论，轻量绘图更经济。工具的必要性取决于错误代价，而不仅是项目名称或团队人数。

七、不同情况下的行动建议与取舍

1. 小团队、低复杂度、预算有限

先用一份轻量计划验证团队是否真的需要网络图。若项目只有少量任务、依赖稳定、主要目的是明确先后顺序，可从 ProjectLibre 或已有办公工具的计划功能开始；若更需要一次性把流程讲清楚，可选择 Lucidchart 或 EdrawMax 这类绘图方式。

此时应把边界写下来：哪份文件是计划主版本，谁负责更新，图表是否只作说明。不要把所有工具都配置进流程，也不要为了“专业”要求每位成员维护复杂字段。先测量实际更新频率，再决定是否需要更强的排程能力。

2. 项目变化频繁、日期承诺重要

优先采用能维护依赖关系、日历、基线和实际进度的计划工具。Microsoft Project 可作为通用团队的候选；对工程规模、计划层级和控制要求更高的组织，应把 Primavera P6 纳入评估。重点不是品牌名气，而是工具能否让责任人及时更新，且调整后能得到可信的影响分析。

行动上，先建立一份正式主计划，再规定更新节奏和变更审批。每次报告都标注数据截止日期；对关键路径上的活动，要求有明确完成条件和风险说明。若需要高质量汇报图，可从主计划生成或整理展示视图，但不能让汇报文件取代计划数据。

3. 工程施工、阶段和区域关系复杂

将 Asta Powerproject 和 Primavera P6 等工程导向产品放入同一轮场景化试用，并请计划工程师、现场管理人员和项目控制人员共同参与。样例要包含实际施工区域、工序搭接、日历差异和承包商接口，不能只用一组简单的“设计，施工，验收”演示。

取舍时应确认专业能力是否被团队用得起来。若工具需要少数计划专家操作，而现场负责人只收到截图，计划更新仍可能滞后；若所有人都要直接操作，又要确认权限、培训和数据质量能否支撑。工程项目的图形表达与进度控制必须同时落到责任人和流程上。

4. 主要需求是跨部门讨论和方案澄清

若任务逻辑还在变化、参与者不熟悉专业排程软件，Lucidchart 或 EdrawMax 可以承担“讨论板”和“解释图”的角色。它们能让业务人员尽早指出缺失的输入、决策点和交接条件。讨论结束后，再把确定的任务、工期和依赖关系录入正式计划工具。

这种双工具做法有价值，但必须指定两个版本的关系：绘图文件是草案、流程说明，还是经批准计划的只读展示。最好在图上标注状态、日期和负责维护人，避免外部读者把讨论稿误认为承诺日期。

5. 对外汇报、培训和出版材料优先

如果需求是把复杂网络整理成可读的静态材料，绘图工具可能比计划软件更直接。可以删去内部编码和低层任务，保留关键节点、阶段交付物、决策点和风险路径。对外图的目标不是完整复制计划，而是让读者理解足以支持其判断的信息。

但删减时不能改变逻辑事实。对关键活动隐藏等待条件、把并行工作画成串行，或省略审批节点，都可能让图更漂亮却更误导。发布前应由计划责任人核对关系，由目标读者确认可读性，并在必要时附上“示意关系，不作为正式日期承诺”的说明。

6. 采购前两周试点怎么安排

1. 第 1 至 2 天：定义任务样例。选取一个包含并行、审批、延期和返工的脱敏计划，固定测试数据和目标输出。
2. 第 3 至 5 天：完成基础建模。由实际维护者建立任务、日历、依赖和里程碑，记录首次建模工时与遇到的障碍。
3. 第 6 至 8 天：执行变更脚本。统一安排数次工期变更、逻辑调整和实际进度更新，观察计划重算、版本管理和人工核对成本。
4. 第 9 至 10 天：让读者评审。请项目负责人、执行人员和外部协作者完成指定阅读任务，记录他们是否能找到关键里程碑、延期影响和当前版本。
5. 第 11 至 14 天：复盘并决策。汇总维护时间、错误数、协作障碍、安全需求和未满足能力，决定购买、扩大试点或继续使用现有方式。

比较六款软件时，不要把所有人拉进一场长时间功能演示。更有效的方式是先用需求过滤：不需要自动排程的方案先看协作与出图；需要严格日期计算的方案先看计划模型与数据治理。随后只让入围产品完成相同任务，减少“每家展示自己最强功能、用户却无法横向比较”的情况。

八、总结：让网络图成为可验证的计划，而不是一张漂亮截图

1. 我的最终判断

这六款工具真正的分界线，不是免费与付费，也不是界面新旧，而是它们如何处理“关系变了之后怎么办”。Microsoft Project、Primavera P6、Asta Powerproject 和 ProjectLibre 更适合把依赖关系纳入计划模型；Lucidchart 和 EdrawMax 更适合把结构快速画清楚。前一类优先解决计算和维护，后一类优先解决表达和协作。

如果延期必须被及时计算，就让正式计划数据成为唯一可信来源；如果重点是让人理解流程，就选更轻的绘图方式，但明确它不是自动排程结果。两种工具也可以并用，前提是主计划、展示视图和版本责任划分清楚。

2. 下一步从一份小样例开始

现在可以先选一个真实项目，整理出 20 至 40 个脱敏活动、关键里程碑、依赖关系和一个延期情景。用同一份样例测试候选软件，记录建模、更新、核对和阅读所需时间，再让维护者与读者分别评价。不要先问“哪款排名第一”，先问“哪种工作流能让我们的计划更可信”。

最后，把数据截止日期、计划责任人、基线版本和图表用途写在交付物上。网络图真正的价值，不是让项目看起来更受控，而是在变化发生时，帮助团队更早识别影响、明确下一步行动，并对承诺日期有依据地做出取舍。
