2026年项目管理网络图工具大PK：6款顶级工具助你提升效率

项目管理网络图工具的价值，不在于把任务画成一串节点，而在于让团队看见：哪个任务真正决定交付日期，哪个依赖一旦延误会传导到全项目，以及变更之后应该先调整什么。2026 年选型时，最容易踩的坑是拿“画图顺手”替代“排程可靠”，或把一张好看的依赖图误认为可执行的项目计划。本文从关键路径、依赖维护、协作成本和落地边界出发，对六类常见工具做场景化比较；其中的试算数据会明确标注为情景模拟，不冒充产品实测结果。

一、先讲结论：先选计划机制，再选工具

1. 六款工具没有脱离场景的总冠军

如果你需要的是可计算、可更新的项目进度网络图，优先考察 Microsoft Project、Oracle Primavera P6 或 ProjectLibre。它们的核心价值在于把活动、工期、前置关系和日历放进一套排程逻辑中，而不是只提供节点和连线。

如果目标是跨部门讲清楚流程、系统接口或方案依赖，Lucidchart 和 Miro 通常更容易让多人一起编辑、讨论和展示。但它们不能因为连线画得清楚，就自动承担严谨的工期计算与关键路径管理。

如果团队已经把需求、任务、缺陷和交付协作放在 PingCode 等项目管理平台中，应先确认具体版本是否具备所需的依赖、计划视图和权限能力。此类平台的优势是把依赖放回日常执行；如果项目需要复杂的资源平衡、日历约束或大型工程进度控制，仍应评估专业排程工具。

一句话决策：要算工期，选排程工具；要讨论结构，选图示工具；要推动多人持续执行，选协作平台。不要要求一种工具同时做到专业排程、自由制图、流程审批、资源管理和组织级治理，再用一张功能清单给它打分。

上表是按工具类别和常见用法划分的选型地图，不是产品功能保证。许可、版本、部署方式和功能配置可能变化；采购前应以供应商当前文档、演示环境和本团队试点结果为准。

2. 选型结果应当是一条工作链，而不只是一个软件名称

许多组织最后会采用“计划模型＋执行平台＋沟通图示”的组合：专业排程工具维护基线和关键路径，项目管理平台承接日常任务与状态，图示工具帮助评审人员理解流程和方案。组合并不等于工具越多越好，关键在于明确哪一份数据是权威数据，谁负责同步，冲突由谁裁定。

我的判断标准很简单：如果同一项任务在三套工具里都有负责人、日期和状态，却没有一个字段的权威来源，工具组合就已经开始制造风险。选型会上应先画出数据流，再讨论功能清单。

二、网络图到底解决什么问题：从“任务列表”走到“依赖关系”

1. 网络图的核心是任务之间的逻辑

网络图通常把活动表示为节点，把先后关系表示为连线。项目负责人借此回答几个关键问题：哪些任务可以并行，哪些任务必须等待，某个任务晚一天会不会影响最终日期，以及哪条路径构成当前关键路径。

它和甘特图关注的角度不同。甘特图更容易看时间轴上的开始、结束和重叠；网络图更容易暴露依赖链和逻辑断点。两种视图可以互补，但甘特条形图上看起来“排得开”，不代表依赖关系已经建对。

在常见的活动节点排程中，任务关系可能包括完成到开始、开始到开始、完成到完成等形式，也可能存在提前量或滞后量。真正影响计划可信度的，不只是关系类型，而是团队能否说明为什么存在这个关系，并在条件变化后及时维护它。

2. 真实项目中的困难通常不是“不会连线”

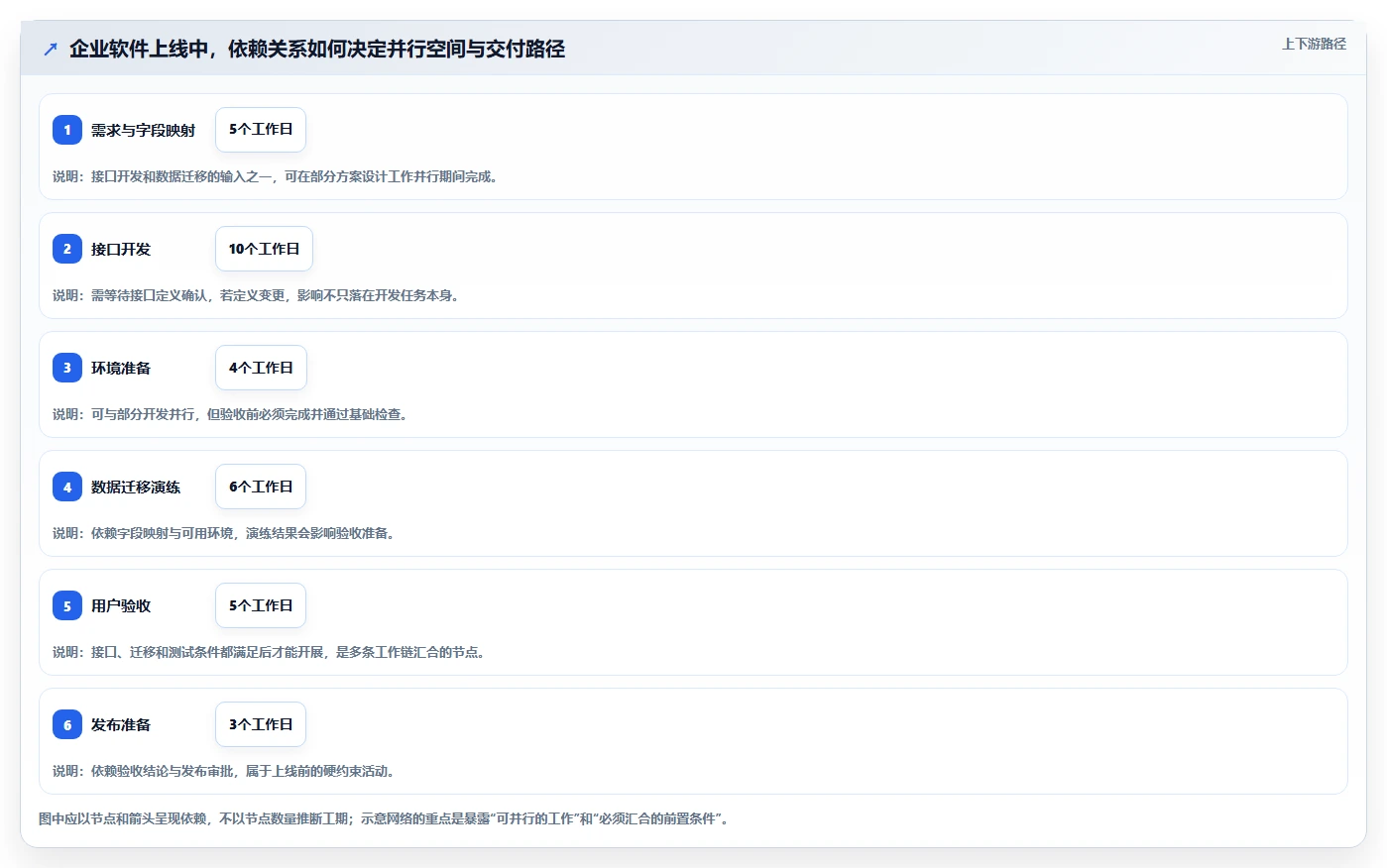

以企业软件上线为例，团队容易列出需求确认、接口开发、数据迁移、用户验收和正式发布，却不一定讲清楚每个环节的前置条件。数据迁移可能要等字段映射确认，不一定要等所有页面开发完成；用户验收可能需要测试环境与样例数据同时就绪。依赖写得过粗，会把可以并行的工作锁死；写得过细，又会让维护成本超过它带来的信息价值。

我在项目评审中更关注“关系是否有理由”，而非图上有多少条线。每条关键连线最好能对应一个真实约束，例如审批通过、接口可用、材料到齐或环境释放。否则，它可能只是某位负责人为了排出日期临时添加的假设。

PMI 的项目排程实践强调活动定义、逻辑关系、估算、资源和进度控制之间的联系；美国政府问责局 GAO 的《Schedule Assessment Guide》（GAO-16-89）也将逻辑完整性、关键路径和进度风险纳入成熟排程评估。它们提供的是评估原则，不是对任何一个软件产品的背书。

3. 先问计划要支持哪一种决策

网络图适合支持“如果这个任务延误，后续会发生什么”这类决策；它不擅长单独解释预算审批、技术方案优劣或组织责任边界。若使用者只是要在方案会上展示系统模块关系，流程图或架构图可能比项目网络图更合适。

我建议在选工具前写出三项要做的决定：谁可以改变关键路径、谁负责确认依赖关系、进度发生变化后多久更新一次。若团队回答不出来，先解决治理问题，换软件通常不会自动带来可靠计划。

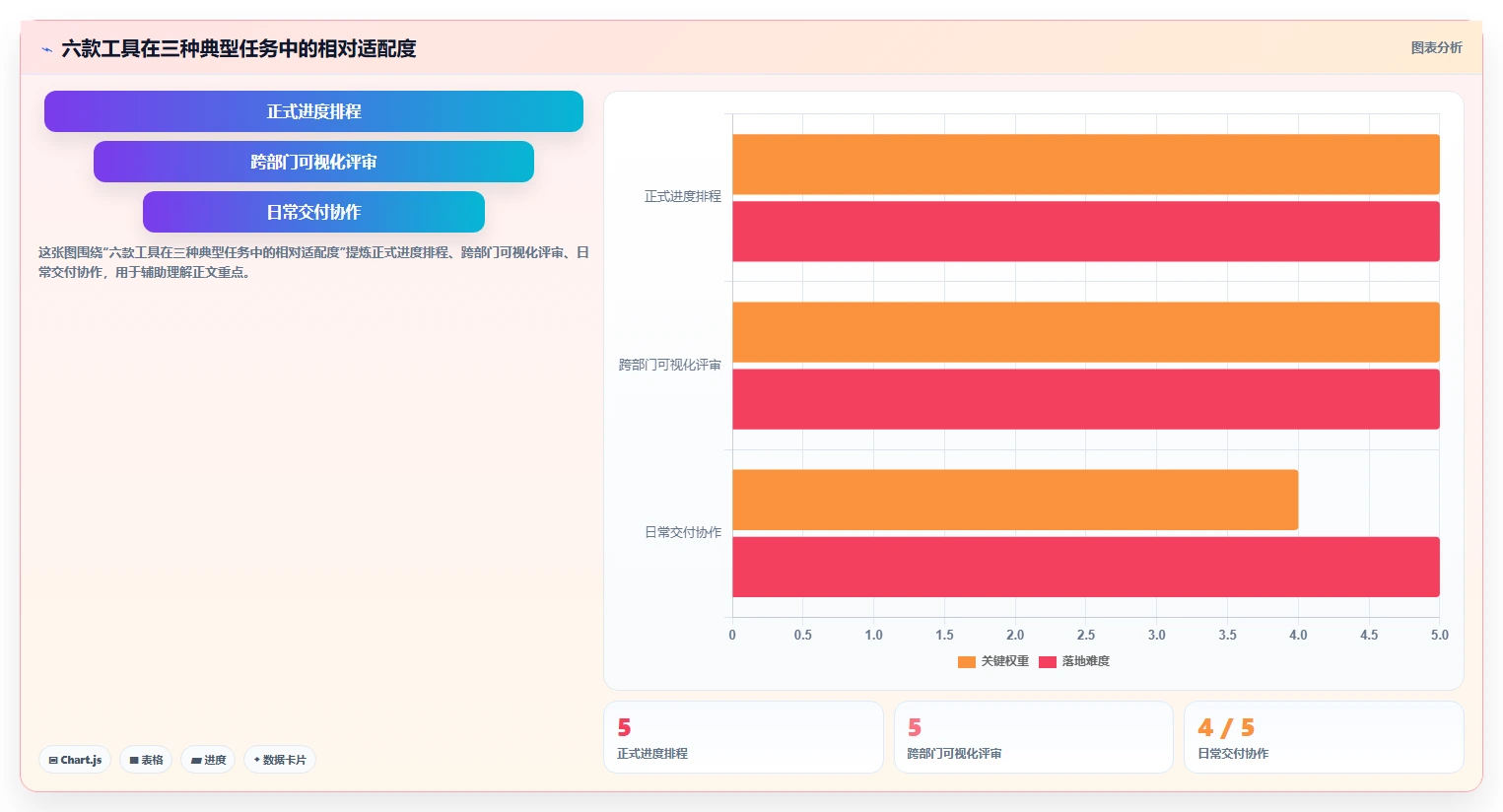

三、六款工具逐一看：优势要和边界一起读

1. Microsoft Project：重视计划逻辑的团队优先试

Microsoft Project 的典型价值在于项目排程视角：活动、工期、关系和日期可以纳入计划模型，适合项目经理维护基线、分析前后置关系，并通过网络图等视图审视逻辑。对于已经采用标准化计划模板、由专职计划人员维护的组织，它往往比纯画图工具更贴近工作方式。

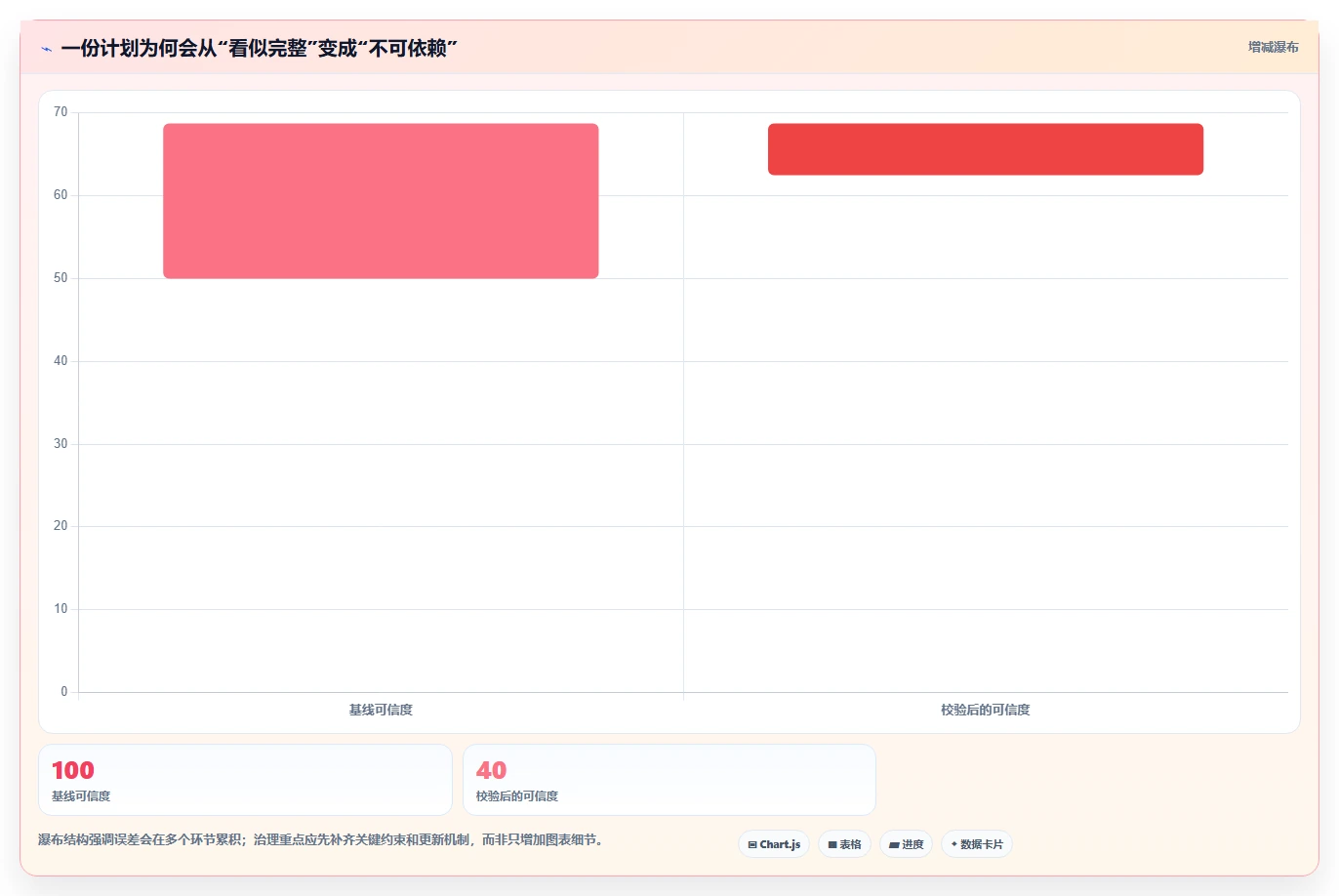

它的风险也容易被忽略：用户可能把“能录进计划”误认为“计划可信”。如果工期估算没有依据、任务粒度不一致、实际进展不更新，关键路径只会精确地算出一个不可信的结果。购买前还要确认所需能力对应的具体产品版本、协作方式、许可和部署模式。

适合：有项目经理或计划控制角色、需要维护进度基线、需要分析任务逻辑的团队。不太适合：只想快速开个工作坊画依赖关系，或需要大量人员在统一执行系统里更新日常事项、但又没有人维护计划模型的团队。

2. Oracle Primavera P6：复杂工程计划的治理工具

Primavera P6 更适合大型工程、建设项目或多项目计划治理等复杂场景。此类场景的难点通常不只是画出一条关键路径，还包括活动编码、项目日历、基线、资源和多层级计划之间的协调。越是这种环境，工具价值越取决于计划标准和治理机制是否稳定。

它不是“功能越多就越适合所有项目”。如果组织还没有统一的活动定义、状态更新口径和变更审批机制，重型工具可能让团队先忙于维护字段和权限，而不是改善进度判断。评估时应把实施服务、培训、数据迁移和持续管理的人力一并计入总成本。

适合：活动数量多、合同或监管要求严格、计划控制角色明确的项目。不太适合：几十个轻量任务、频繁调整且没有专职计划治理的团队。对后者而言，轻量系统加上清晰的责任机制，可能比复杂功能更有用。

3. ProjectLibre：低成本验证排程流程的候选

ProjectLibre 常被纳入预算敏感团队的桌面排程工具候选。它的意义不只是省下软件费用，更在于可以用较低门槛试验：团队是否真的会维护任务关系、是否能基于关键路径组织周会，以及现有计划模板是否可复用。

但“可以打开计划文件”和“适合多人长期共管”是两回事。试点应专门测试团队并行编辑、文件交换、不同版本间的兼容、输出物可读性和故障后的恢复方式。不要只用一份演示计划验证，再把结论推广到实际项目。

适合：单个项目、桌面排程、预算敏感且可以接受先验证协作边界的团队。不太适合：需要复杂组织级权限、多个团队同时更新同一计划、或对服务支持和统一治理有硬性要求的环境。

4. Lucidchart：把复杂关系讲清楚，而非代替排程引擎

Lucidchart 的长处是绘制流程、系统关系和依赖示意图。它适合方案评审、项目启动和跨团队解释：参与者能快速看懂谁先做什么、哪些系统互相影响、哪里需要决策。用颜色、泳道、注释和链接组织信息，也比一张过密的排程表更利于讨论。

它的边界是图形表达和进度计算并非同一件事。假设某个节点工期延长三天，手工维护的图不一定会自动重新计算后续日期和关键路径。因此，若网络图被用于承诺交付日期，必须明确日期由哪套排程系统维护，避免展示图变成第二份失真的计划。

适合：需要共同绘制和评审、关系结构相对稳定、重点在表达的团队。不太适合：把工期、日历约束、关键路径和基线变更都寄托在一张手工图上的团队。

5. Miro：把网络图放进项目讨论现场

Miro 的优势在于共同画布和讨论过程。启动会上，团队可以先把目标、阶段、风险、外部依赖和待确认事项摆出来，再把讨论结果整理为正式任务。这种从共创到共识的过程，往往比直接要求每个人填写排程字段更容易启动。

但画布越自由，越需要一套会后收敛机制。工作坊里的便签、箭头和假设，必须有人转成有负责人、有截止时间、有验收条件的执行事项。否则，图看起来热闹，会议结束后却没有进入任何人的工作队列。

适合：项目早期探索、跨团队工作坊、依赖关系还需要共同确认的阶段。不太适合：单独承担正式进度基线与变更控制，除非团队已经验证当前版本确实覆盖这些要求。

6. PingCode：把依赖放回交付日常，但先核实具体能力

对于中大型企业和 100 人以上组织，项目计划常见的断点不是“没有图”，而是需求、任务、缺陷、负责人和交付状态散落在不同空间。PingCode 这类项目管理平台适合被纳入评估，重点看它能否让团队在日常工作流中持续维护任务信息，减少计划表和真实执行脱节。

我不会仅凭产品类别就断言某个平台具备完整的 CPM 网络排程能力。试点前应逐项验证当前版本是否支持团队所需的任务依赖展示、计划视图、权限粒度、批量更新、导入导出和历史记录；再用真实任务验证依赖变化是否能传递到团队实际采用的视图中。无法确认的能力应记为待验证，而不是写进采购承诺。

适合：跨职能协作、希望需求与任务执行集中管理、需要减少状态重复录入的团队。不宜直接替代：对关键路径、资源约束、复杂项目日历或合同进度控制有严格要求的专业排程系统。可以采用平台承接执行、专业工具维护正式基线的组合，但必须定义同步责任。

四、常见误区：工具用得越熟，不代表计划越可信

1. 把画得像网络图，当成具备排程能力

一张图可以有节点、箭头、颜色和泳道，但如果任务日期不会根据工期与依赖变化重新计算，它更像流程说明图，而不是正式进度模型。两者都重要，但用途不同。把图示工具用于展示没有问题，把它当作关键路径和交付承诺的唯一依据，就需要额外的人工核验。

2. 连线越多，不等于计划越严谨

过度依赖会把项目变成串行队列。例如，某团队把测试准备设成所有开发任务的后置活动，结果所有任务都必须完成后才开始测试。实际上，如果模块接口稳定、测试环境就绪，部分测试可以提前进行。冗余连线会制造虚假的关键路径，也会让任何变化都看起来影响巨大。

反过来，依赖过少同样危险。若关键审批、外部采购、数据准备和环境申请没有进入网络，计划就会显得异常短，却无法解释延期来自哪里。合理做法不是追求最多的连线，而是让每条关键关系有可解释的业务原因。

3. 把关键路径当成固定不变的项目属性

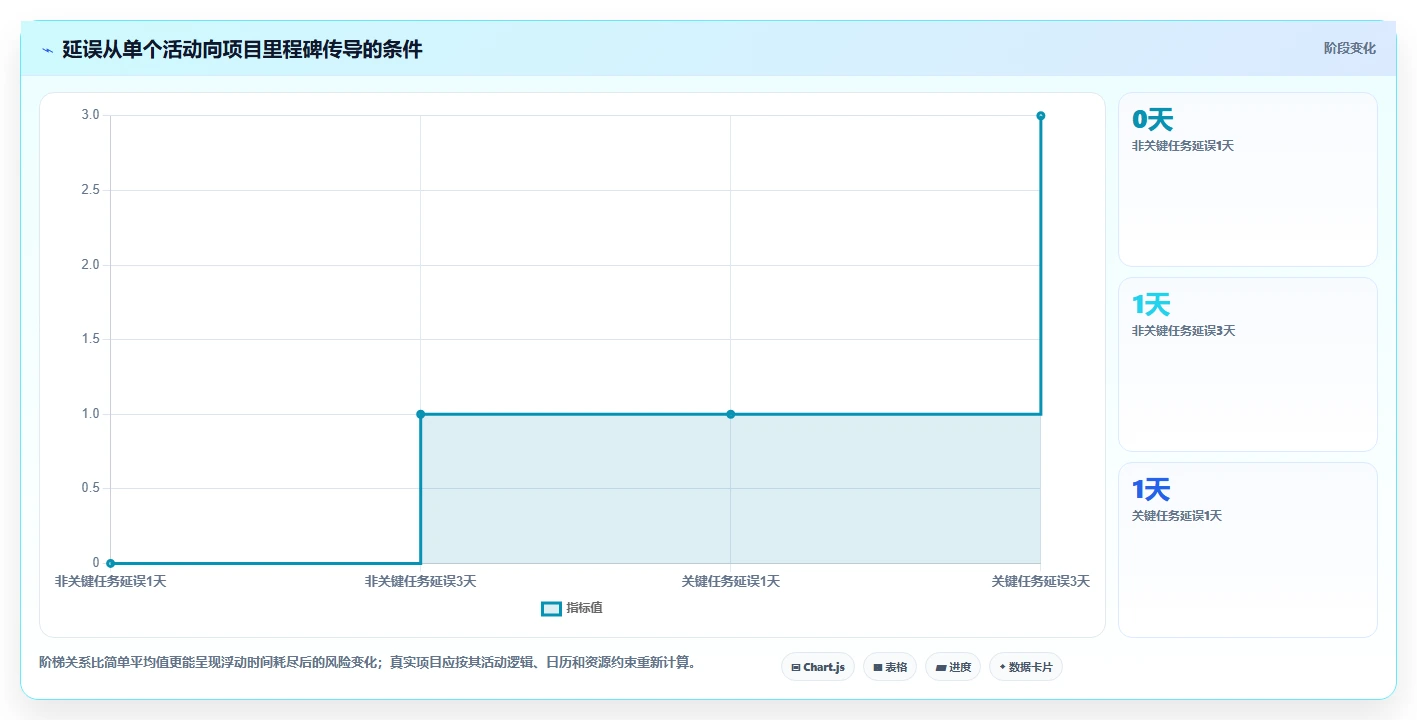

关键路径会随着实际完成情况、剩余工期、约束和日历变化而变化。某个任务原来有浮动时间，延误后可能进入关键路径；原本关键的活动提前完成后，另一条路径也可能成为新的控制路径。只在启动会上看一次网络图，之后不再更新，等于把动态计划冻结成历史截图。

4. 用任务数量冒充项目复杂度

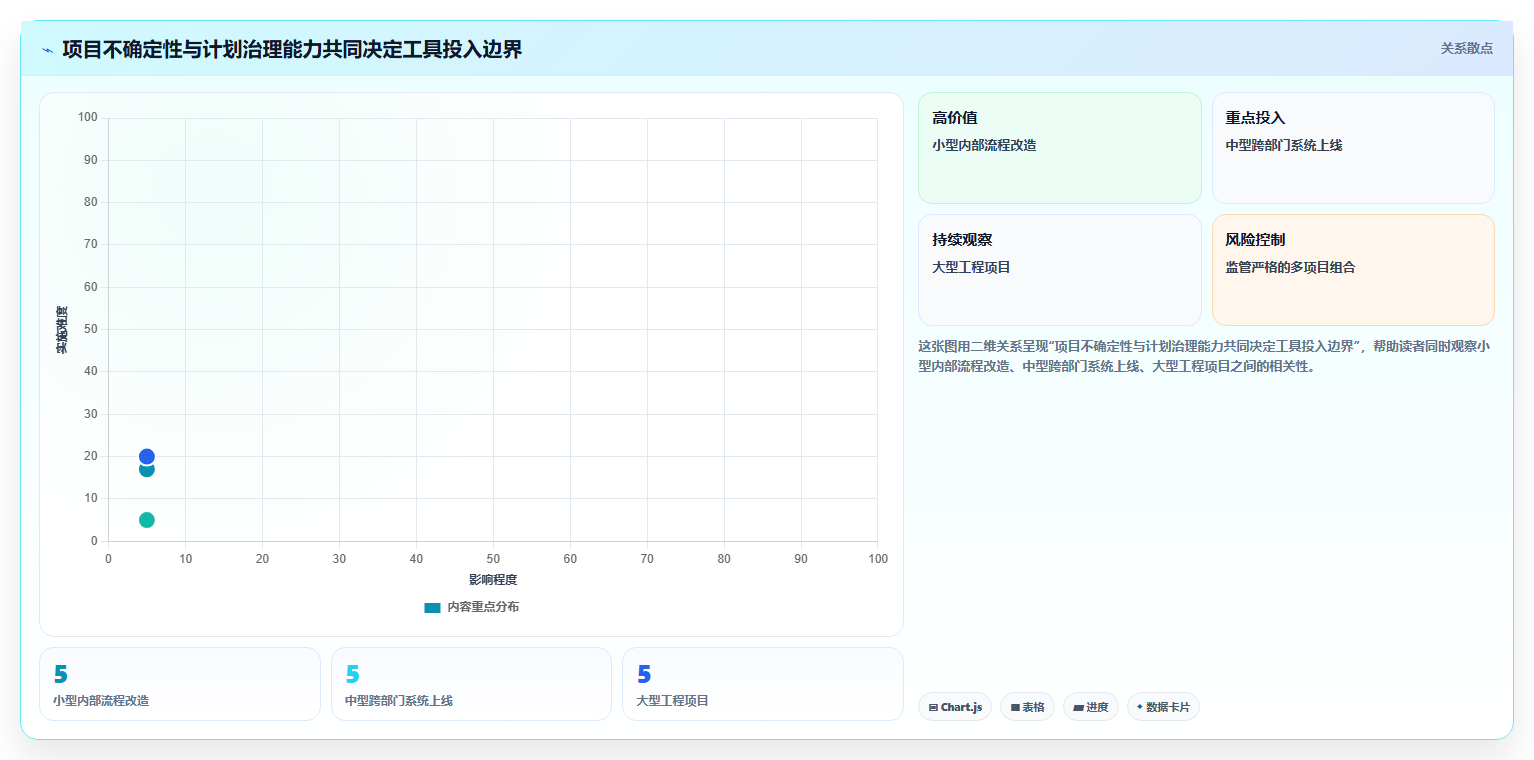

一百个互相独立、持续时间短的任务，不一定比二十个有严格接口约束的任务更难管理。评估复杂度时，至少要看依赖密度、外部等待、跨团队交接、硬性日期、估算不确定性和变更频率。任务数量只是输入规模，不是风险结论。

5. 只比较订阅费用，不比较维护成本

网络图的真实成本包含建模、更新、培训、数据同步和治理。便宜的工具可能需要大量手工复制；功能丰富的工具可能需要专职管理员；平台组合可能降低执行成本，也可能增加双重录入。采购评估至少应把每月维护计划所需的人时纳入账本。

五、专业判断逻辑：用七个问题筛掉不合适的工具

1. 先确认你要画的是哪一种“网络”

“网络图”在实际沟通里可能指项目活动网络、系统架构关系、依赖关系图、业务流程图，甚至是网络拓扑图。采购或试用前，应先提供一个实际样例，标出节点代表什么、箭头代表什么、图要回答什么问题。若不同角色对这三个问题答得不一样，选型讨论还没有到软件阶段。

2. 看日期能不能从逻辑中推导出来

如果图中有工期、工作日历和任务关系，变更一个任务后系统能否合理更新后续日期，是区分排程工具和纯图示工具的重要检查点。最好在试点中故意把一个关键任务延长两天，观察关键路径、后续日期和受影响事项如何变化。

3. 看依赖是否有类型、原因和责任人

“A 依赖 B”太含糊。团队要说得出是因为技术输入、审批、资源、数据、场地还是验收条件。工具本身未必需要复杂字段，但计划维护流程应能留下关系理由和责任人。否则，项目中途很难判断这条连线仍然有效，还是只剩下历史惯性。

4. 测试计划变化，而不是只看默认演示

演示计划往往结构整齐、数据干净。真实试点应至少测试：一项任务延误、一个前置条件取消、一个负责人请假、一个新增范围进入、一个里程碑日期被外部固定。只有看过变更后的表现，团队才知道工具是在帮助推演，还是仅仅帮助展示。

5. 计算维护成本，而不只是输入时间

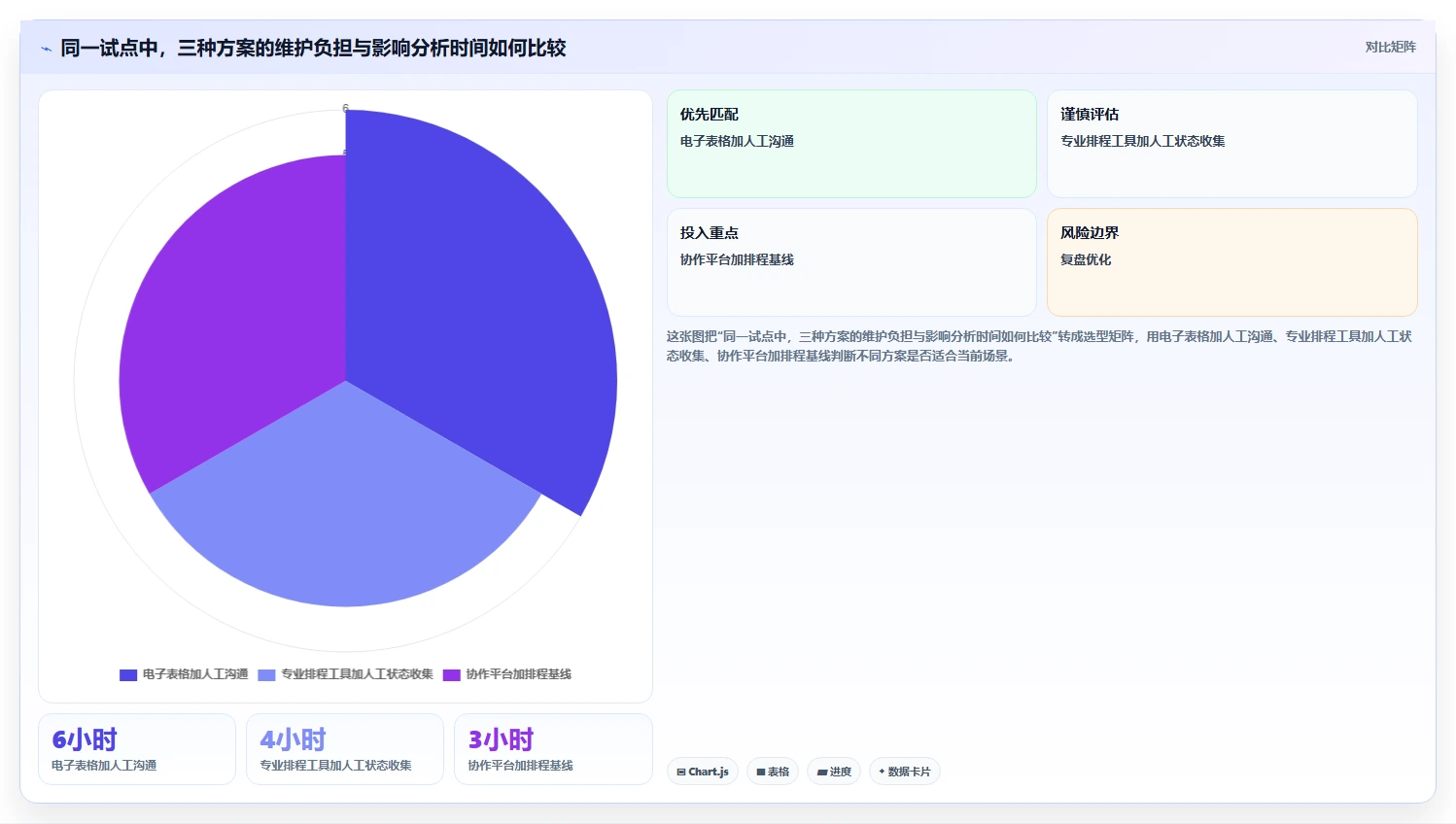

试点时记录完成一次计划更新所需的总时间，包括确认状态、改依赖、通知相关人和同步其他系统。如果一张图需要一个人维护四小时，才让十个人在会上省下十分钟，它可能并没有提高效率。反之，若关键路径错误会造成昂贵的现场待工，较高的维护投入也可能是合理保险。

6. 检查信息能否从工具里带走

确认数据导出格式、历史记录、权限管理、附件链接和迁移路径。项目图不是一次性插图，它承载着判断和责任。如果团队未来无法把任务关系、基线和变更原因导出或留档，退出成本就应该进入采购评估。

7. 让实际使用者参与评分

项目经理关注排程和基线，执行者关注更新成本，部门负责人关注风险和资源，管理层关注汇总可信度。只有采购或信息技术人员参加演示，容易选出“看起来功能很多、实际没人愿意更新”的方案。试点小组最好同时包含计划维护者、任务负责人和项目决策者。

六、案例推演：一个上线项目如何用小试点选工具

1. 场景设置：先描述决策，再挑工具

假设一家拥有 120 人技术与业务团队的企业准备上线内部服务平台，项目包括需求梳理、接口开发、数据准备、测试环境、用户验收和分批发布。团队目前用任务清单跟踪事项，管理层希望回答两个问题：下一次上线窗口是否可信，哪个外部条件最可能影响日期。

这里的数字是为选型演示构造的情景模拟，不是某家公司实测，也不是六款产品的速度测试。假设项目共 48 项活动，其中 12 项涉及跨团队依赖，4 项受到外部审批或环境资源约束。这个规模足以暴露“任务存在但依赖不可见”的问题，却不需要用大型工程的治理方式硬套。

2. 先做两周试点，避免一开始就全员迁移

第一周选一个交付范围清楚的模块，整理任务名称、负责人、剩余工期、前置条件和验收结果。只把会影响交付日期的依赖纳入正式网络，其余信息放在任务说明里，防止图过度膨胀。第二周进行变更演练：接口定义晚两天、测试环境晚一天、验收范围新增一项，观察计划能否反映影响。

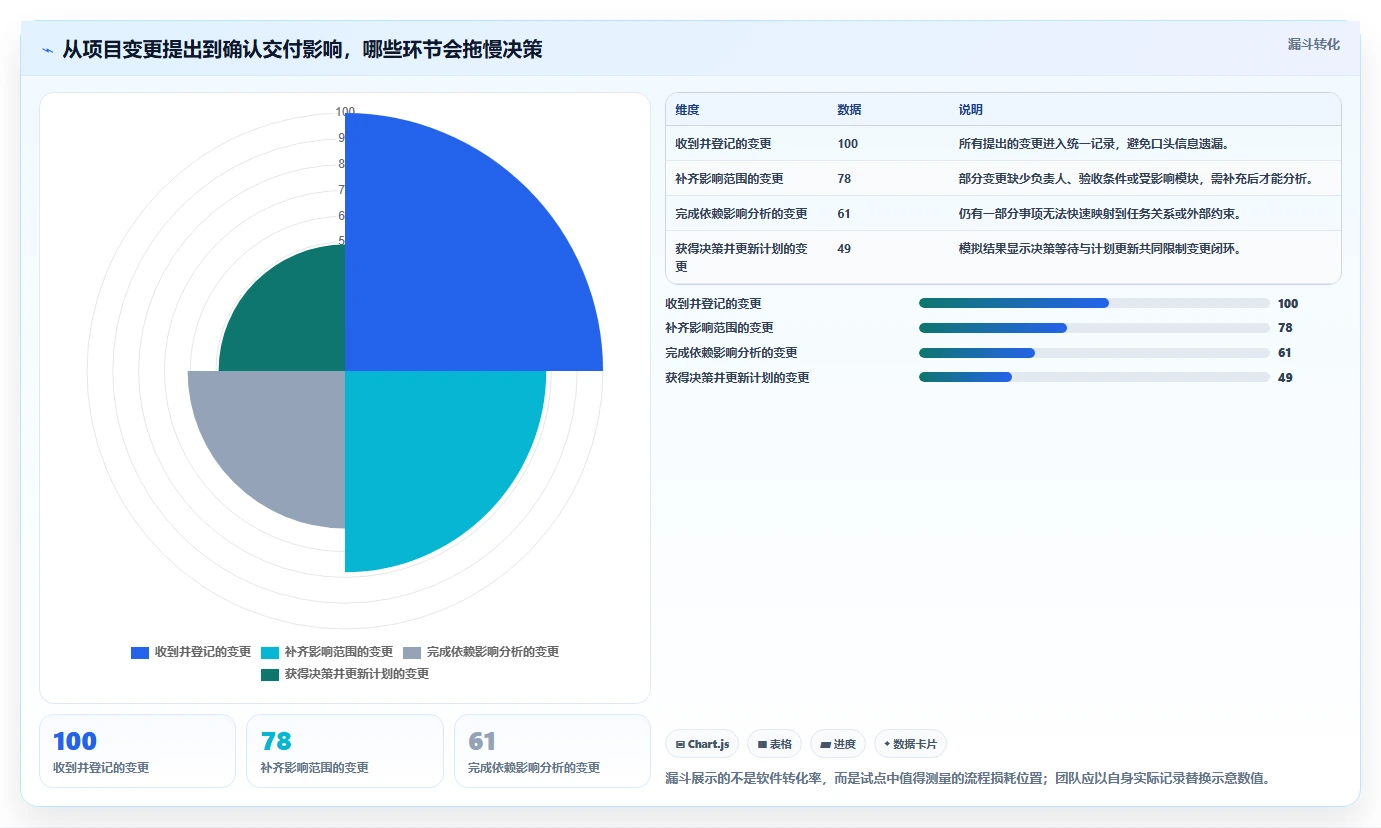

同时记录三个指标：更新一项状态所需时间、从提出变更到确认受影响事项所需时间、关键依赖中有明确负责人的比例。把这三个数与试点前的做法比较，才能判断工具是否减少了协调成本，而不只是让图变漂亮。

3. 根据试点结果决定单工具还是组合方案

如果项目经理能在排程工具中维护活动关系，管理层又确实需要关键路径和基线变化，Microsoft Project 或其他专业排程候选更值得深入验证。若项目包含大量工程活动、多个承包方和严格计划治理要求，再评估 P6 这类更重型方案是否有相应的管理基础。

如果争议集中在“接口流程怎么走”“哪些系统要一起评审”，先用 Lucidchart 或 Miro 建立共识可能更有效。若任务的真实状态已经集中在项目管理平台中，则把平台作为执行信息源，专业工具仅维护进度基线，可能比要求所有人重复更新两套计划更稳妥。

4. 用一张责任表堵住双系统的同步漏洞

假设组合使用项目管理平台与排程工具，责任表应至少说明：任务负责人在哪里更新实际进展，计划维护者何时调整剩余工期，变更批准后谁更新基线，出现数据冲突时由谁裁定。若任务编号、状态和里程碑日期无法稳定映射，就应减少同步字段，而不是把所有字段强行复制。

七、按团队情况行动：先选择最小可验证方案

1. 小团队、单一项目、交付节奏快

先用一个项目验证依赖关系是否真的改变决策。选择任务数量有限、负责人清楚的范围，把关键审批、技术接口和交付条件画出来，观察每周是否有人愿意维护。若网络图只在启动会上出现一次，继续扩展到更多团队大概率只会增加维护负担。

小团队可以先比较 ProjectLibre 与现有工作方式，也可以用 Lucidchart 或 Miro 做项目启动与依赖讨论。重点不在于立即买下某个工具，而在于确认团队需要的是可计算排程，还是更清楚的共同表达。

2. 中大型组织、跨团队依赖多

先统一活动粒度、状态定义、依赖原因和责任边界，再评估平台协作与专业排程的分工。对于 100 人以上组织，单靠某位项目经理维护所有人的状态通常不可持续；但把所有复杂排程问题都交给日常任务系统，也可能超过系统设计目标。

此类组织可将 PingCode 纳入交付协作评估，重点测试需求到任务的衔接、依赖信息的可见性、权限和数据导出；需要正式关键路径分析时，另行测试专业排程工具。先确定各系统的权威数据，再讨论集成。

3. 工程、建设或多承包方项目

先梳理计划层级、活动编码、日历、基线审批和进展更新口径。若这些内容已形成稳定规范，P6 等专业候选的治理价值才有发挥空间。若管理规则仍在变化，建议先做标准化试点，不要用昂贵系统替代未达成的组织共识。

采购评估要把计划控制岗位、实施支持、培训和长期数据管理纳入总成本。工程项目延期的影响可能远高于软件费用，但这并不意味着越重型的工具越正确；工具复杂度应与项目风险和治理成熟度匹配。

4. 主要需求是方案沟通和流程评审

选图示工具，不要为了“项目管理”四个字买一套用不到的排程系统。将图表的责任边界写清楚：它解释流程和假设，正式工期与状态由另一处维护。图上可以展示里程碑，但不要让图示日期悄悄成为未经审批的承诺。

5. 采购前的最小试点清单

1. 挑选一个有明确交付日期、至少包含跨团队依赖的真实项目范围。
2. 用统一口径记录活动名称、负责人、工期、前置关系和完成条件。
3. 选取一项关键任务做延误演练，观察受影响日期和路径是否可解释。
4. 让实际负责人更新状态，记录维护耗时、遗漏和重复录入。
5. 测试权限、历史记录、导出和数据迁移，不只看演示界面。
6. 试点结束后比较决策速度、计划可信度和维护成本，决定扩展、组合或停止。

八、取舍与结语：一张可信的图，比一张漂亮的图更有价值

1. 选择专业排程，意味着接受维护纪律

专业排程工具能够帮助团队分析逻辑，但并不会替团队估算工期、确认资源或批准变更。若没有人按节奏更新实际进度，关键路径再清楚也只是过去的计划。采用这类工具，等于同时选择了计划负责人、更新周期和基线治理工作。

2. 选择自由画布，意味着接受表达与执行分离

图示工具通常更容易达成共识，也更适合解释复杂结构。它的代价是日期计算和任务执行可能需要另一个系统承接。只要团队事先明确“图用来讨论，计划用来执行”，这种分工完全合理；若两个系统都被当成权威来源，风险就会迅速上升。

3. 选择协作平台，意味着要核实专业排程上限

协作平台的优势是工作信息离执行现场更近，但项目治理者仍要确认计划视图、依赖能力、权限和导出要求是否达到目标。若平台不覆盖复杂排程，就让它专注于任务执行，再用专业工具维护正式基线，不必把工具边界包装成缺点。

4. 我的最终判断：先把“为什么有依赖”讲明白

项目网络图工具选型，最容易被忽略的不是功能数量，而是关系的可信度。关键连线要能解释，工期要有估算口径，变更要有人审批，实际状态要有人更新。具备这些条件后，工具才会把信息变成判断；缺少这些条件时，再复杂的图也只是更精致的猜测。

下一步不必马上启动全公司采购。找一个真实项目，画出影响交付日期的关键依赖，安排一次延误演练，并记录维护时间与影响分析时间。再按“要不要计算关键路径、要不要多人共创、执行数据在哪里、谁维护正式计划”四个问题筛选候选。选型的成功标准不是图有多漂亮，而是团队能否更早发现风险、更快作出调整，并且在项目变化后仍知道哪一份计划值得相信。

5. 参考依据与数据说明

本文关于排程逻辑和评估维度，参考 PMI 的项目排程实践资料，以及美国政府问责局 GAO 发布的《Schedule Assessment Guide》（GAO-16-89）中关于进度逻辑、关键路径、活动完整性和风险评估的指导。关于产品类别与能力边界，依据相关厂商公开产品说明和帮助文档所描述的常见用途；具体能力随版本、许可和部署方式变化，应以采购时的官方资料及试点验证为准。

文中所有带有“情景模拟”“示意”或“建议基准”标记的数字均为分析示例，不是行业统计、产品实测或客户案例数据。正式选型时，建议用本团队的任务数量、依赖关系、实际维护耗时和变更记录替换这些假设。
