如何选择最适合你的项目管理系统ER图？2026年5大工具对比指南

做项目管理系统的 ER 图，最容易踩的坑不是画得不够漂亮，而是选错了建模工具：团队用白板式工具画出一张人人看得懂、却无法同步数据库结构的图；或者一开始就选了功能庞杂的建模软件，结果开发、产品和项目负责人没人愿意维护。本文把“项目管理系统 ER 图”理解为项目、任务、成员、迭代、依赖、评论等业务实体的数据关系设计，并以五类常见工具做场景对比。我的核心判断是：先确定 ER 图要解决的是沟通、建库还是持续变更，再选工具；

没有哪款软件能同时在协作门槛、数据库工程能力和维护成本上占优。

一、先讲核心结论：选工具之前，先选使用方式

1. 五款工具，分别适合哪类团队

我把选择范围限定为五款有代表性的工具：diagrams.net（draw.io）、Lucidchart、dbdiagram.io、Visual Paradigm 和 Navicat Data Modeler。它们不是五个“谁最好”的候选，而是五种工作方式：自由绘图、在线协作、文本建模、完整建模套件、数据库结构管理。

如果团队只是要在需求评审会上解释“项目、任务和成员之间是什么关系”，我会优先试 diagrams.net 或 Lucidchart；若 ER 图要进入代码评审，并且希望改动可以像代码一样被审阅，我会先试 dbdiagram.io；若核心工作是数据库设计、从现有库逆向生成模型并持续维护，我会重点评估 Navicat Data Modeler；若还要统一管理多种分析和设计模型，再考虑 Visual Paradigm。

我的选型顺序不是先看功能清单，而是先找出图的“下游负责人”。谁要根据这张图采取行动，决定了工具最该具备什么能力：开发要结构和变更，产品要概念清楚，评审人要容易参与，数据库管理员要能够核对实际表结构。

2. 三个问题，先把候选缩到两款

正式试用前，我会让团队回答三个问题。第一，ER 图是一次性交付，还是上线后仍会变化？第二，图里的字段和关系是否要与数据库或代码保持一致？第三，主要维护者是工程师，还是产品、项目负责人和业务人员共同维护？这三个问题比“有没有 AI 功能”更能筛掉不合适的工具。

• 如果图是评审材料，且只需偶尔更新，先试绘图和协作体验。
• 如果图要追踪到表、字段、主外键和迁移变更，先试文本建模或数据库建模能力。
• 如果多个角色都要直接修改，必须测试权限、评论、历史版本和导出，而不只是看演示页面。

下面的对比采用“典型工作流评估”，不是各厂商的官方排名。具体套餐、限额、导入导出能力和部署方式可能随版本变化，采购前应在实际账号和目标数据库上验证。

二、先定义问题：项目管理系统 ER 图究竟要表达什么

1. ER 图不是“画出所有表”，而是明确业务事实

项目管理系统的实体关系图，常见对象包括用户、团队、项目、项目成员、任务、迭代、标签、评论、附件、依赖关系和操作记录。但实体数量不是设计质量的衡量标准。更重要的是：系统要记录什么业务事实、谁对它负责、它如何变化，以及出现删除或归档时关联数据该怎么办。

举例来说，“用户属于项目”听起来像一条简单关系，但产品规则可能是一个用户加入多个项目、一个项目包含多个用户，还需要记录加入时间、角色、邀请状态和退出时间。此时直接在用户表增加 project_id，就无法表达多项目成员关系；合理做法通常是增加项目成员关联实体，把角色和状态放在关系本身。

同样，“任务属于项目”也不一定意味着任务表只需要 project_id。若任务可以被拆分、跨迭代、由多人协作、存在阻塞关系，模型还要表达父子任务、迭代归属、指派记录和依赖边。我更愿意先写出业务规则，再画关系线；线条画得再规范，也不能替代规则定义。

2. 一张图往往承载三种不同读者任务

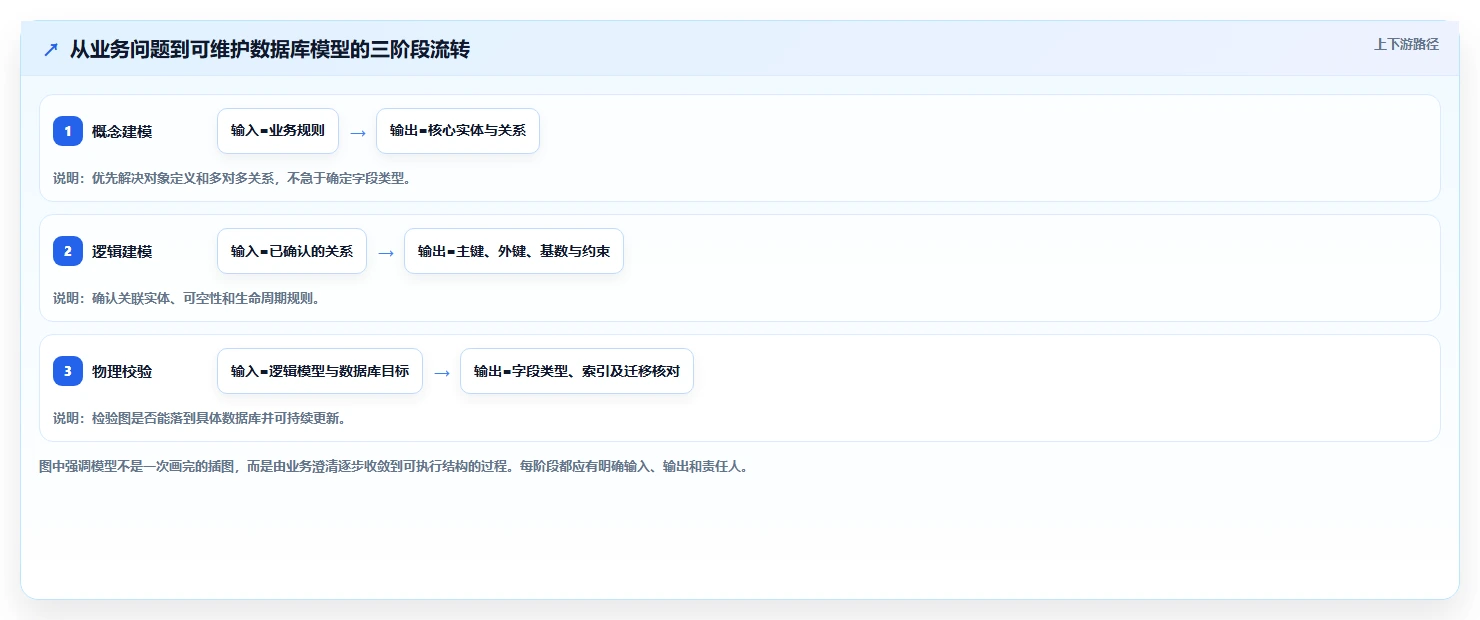

业务概念图回答“有哪些核心对象、它们如何关联”；逻辑 ER 图回答“实体、属性、主键和基数是什么”；物理数据模型则要落到具体数据库中的表、字段类型、索引和约束。把三者硬塞进一张图，通常会造成两种后果：业务人员看不懂字段细节，工程人员又找不到足够的实施信息。

• 概念层：适合需求澄清和范围讨论，重点是实体、业务含义和关系。
• 逻辑层：适合评审数据结构，重点是主键、外键、基数、可空性和关联实体。
• 物理层：适合建库和迁移，重点是字段类型、索引、约束、命名规范和目标数据库差异。

如果团队缺少经验，我建议把一张大图拆成两张：一张展示核心业务关系，另一张只画数据库落地结构。这样既能减少图面噪声，也能避免把“产品概念”误当成“数据库实现”。

3. 先识别变更频率，再决定工具深度

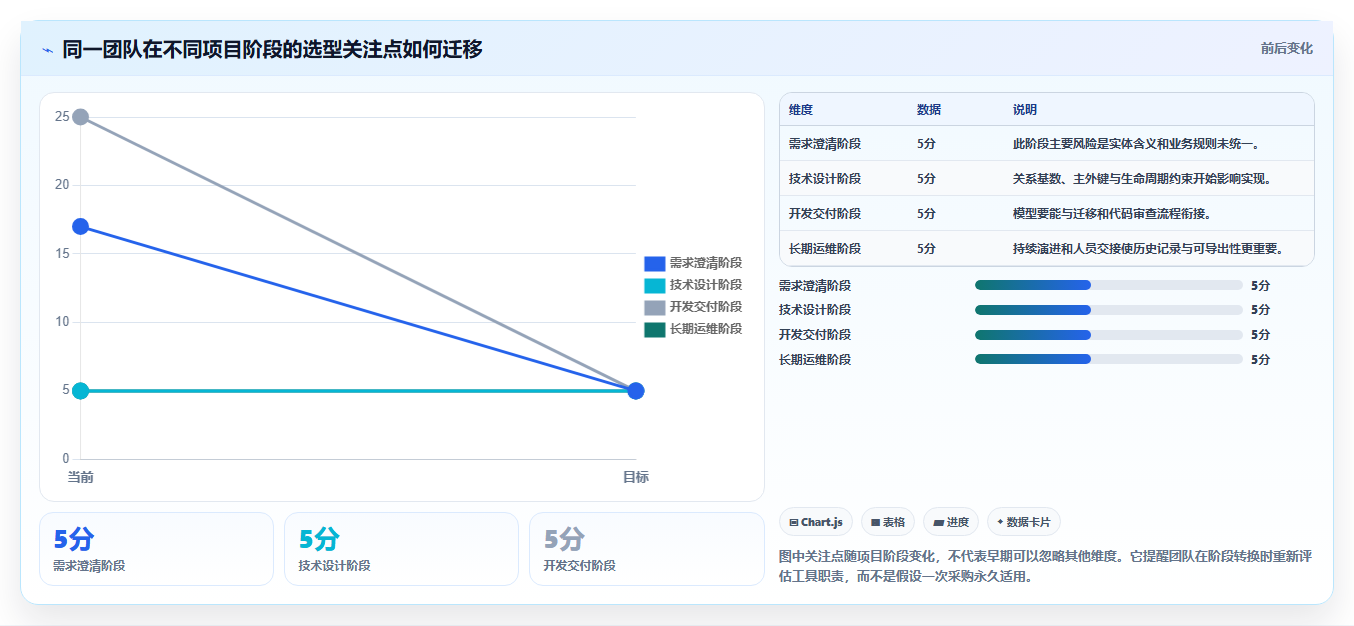

需求原型阶段，任务状态、迭代和项目成员规则可能每周都变。这个阶段过早投入复杂的物理模型，容易让团队把暂定规则当作已定设计。进入开发后，如果表结构已经用于迁移和接口开发，纯视觉图又容易和实际数据库脱节。工具的合适程度因此会随项目阶段变化。

我会把项目分成三个检查点：需求讨论时先确认概念关系；技术方案确定时补充字段和约束；每次数据库迁移后核对模型与实际结构。工具不必从第一天就覆盖所有需求，但应明确每个阶段的“权威来源”是什么，否则就会出现代码一份、文档一份、数据库又一份的多头版本。

三、常见误区：看起来省事，实际会把成本推迟到后面

1. 把“能画 ERD”误当作“能维护数据模型”

几乎所有通用图形工具都能画出实体框和连线，但这不等于它们能可靠管理主键、外键、约束、字段差异和版本变更。若图只用于解释业务，视觉绘制能力可能足够；若团队要按图建库，就必须进一步检查字段级信息、数据库导入导出、模型比较以及变更追踪。

我会要求候选工具完成一个具体动作：修改“任务，迭代”的关系后，能否看出原关系如何变化？能否把模型导出成团队可审查的格式？若无法清楚回答，工具可以继续承担演示图的角色，但不应被误认为数据库结构的唯一事实来源。

2. 只看功能列表，不走真实评审流程

“支持协作”“支持导入”“支持导出”都不是充分条件。实际问题往往是：邀请外部评审人是否需要付费账号？评论能否定位到具体实体？改动是否可追溯到人和时间？导出结果能不能进入仓库？这些细节必须在真实账号、真实权限和真实文件下验证。

我会安排一次不超过半天的试用任务，而不是让每个人各自随便点一遍界面。把需求说明、目标数据库、三类用户角色和一份有错误的旧图准备好，让候选工具在同一组条件下完成修订、评审、导出和恢复历史版本。

3. 追求一张图塞下全部实体

假设系统包含 40 个表，全部放在一张画布上，不代表信息更完整。关系线交叉、字段缩写和视觉层级会提高阅读成本。图的读者可能找不到任务状态，也可能忽略用户与项目之间需要关联实体。我的做法是先画核心域，再按任务管理、团队协作、审计与附件等边界拆图，并在图中标记跨图引用。

拆图也不能拆到失去上下文。每张子图至少应注明它回答的问题、核心实体和与其他子域的连接点。否则，一个“附件模型”图可能看起来正确，却没人知道附件是挂在任务、评论还是项目上。

4. 把可视化美观当作结构正确

图形排版整齐，不能证明关系基数合理。常见错误包括把多对多关系画成直接连线但没有关联实体，把“负责人”误当成唯一成员关系，把任务层级无限嵌套却没有明确父子约束，或者把历史状态覆盖成当前状态而没有审计记录。

我通常用反例检查模型：一个用户能否同时加入多个项目？一个任务能否没有迭代？一个任务能否由多人协作？项目归档后评论和操作记录是否仍需保留？如果这些问题无法从图或配套规则里回答，图即使很漂亮，也还不是可实施模型。

5. 只比较许可价格，不计算维护总成本

工具成本不仅是订阅费或授权费，还包括培训、模型整理、权限配置、版本同步和迁移核对。免费或低价工具若导致每次改动都要人工对比，未必便宜；功能丰富的工具若只有一位专家能维护，也可能形成新的单点风险。

我会把总成本分成四项：购买或订阅成本、初次建模成本、每次变更的维护时间、团队成员加入或离开时的交接成本。对一个只做一次课程作业的项目，模型治理显然不必重；对多年演进的企业系统，持续维护成本通常比初始绘图效率更值得关注。

四、专业判断逻辑：用一套可复现的流程做选择

1. 先给 ER 图定“权威级别”

我会先明确这张图属于哪一级：讲解用、设计用，还是实现用。讲解用的图可以接受少量省略，但应清楚标注“概念模型”；设计用模型需要字段、基数和约束；实现用模型则必须能与目标数据库、迁移脚本或代码仓库中的结构核对。

这条规则可以避免一个常见的组织问题：业务负责人拿着概念图要求开发“按图建库”，开发团队则认为图只是讨论材料。两边并非谁对谁错，而是没有提前约定图的权威范围。

2. 用同一份任务测试五款工具

试用任务应尽量小而真实。我会选“项目成员加入任务协作”作为核心场景，因为它能暴露用户、项目、任务、多对多关系、角色和时间记录的建模差异。随后再要求参与者修复一个已有缺陷，观察工具是否方便发现和解释问题。

1. 建立项目、用户、任务、迭代和项目成员等核心实体。
2. 表达一个用户加入多个项目、项目包含多个用户的关系，并补充成员角色。
3. 表达任务属于项目、可选归属迭代，并为任务依赖关系给出合理模型。
4. 加入评论或操作记录，说明删除任务时记录如何保留。
5. 邀请产品、开发和数据角色分别评审，再导出或保存版本。
6. 模拟一次规则变化，检查变更痕迹、历史恢复和实际结构同步方式。

同一套任务可以比较上手速度、结构表达准确性、评审可参与性和变更维护便利度。试用的重点不是测谁画得最快，而是发现哪类问题会迫使团队绕开工具，用截图、表格或私聊补流程。

3. 评分要和项目目标绑定

我不建议为所有团队提供统一权重。若项目正在需求澄清，业务可读性和多人评审的重要性会更高；若项目正在开发，数据库结构表达、差异比较和导出能力应占更大比重。可以先用 1，5 分打分，再根据项目情况调整权重，不应把模拟分数包装成行业事实。

建议评分方式是先淘汰硬性不合格项，再比较加权结果。例如，若目标数据库无法按团队要求导入或导出，哪怕该工具的展示效果出色，也不应进入“实现模型”的最终候选。硬门槛比总分更重要。

4. 检查数据和团队约束，不要只看界面

在企业环境里，还要核对数据保存位置、成员权限、访问控制、单点登录要求、审计和备份等条件。不同版本、部署方式和组织套餐可能提供不同能力，不能仅凭产品介绍页推断当前账号必然拥有。涉及敏感业务结构时，先让安全与 IT 负责人确认数据流向，再上传真实模型。

另一个经常被忽略的约束是可迁移性。建模工具可能成为团队长期知识库的一部分，因此要确认模型能否以适合归档的格式保存，关键说明能否一并导出，离开当前平台后是否仍可查看和修改。试用阶段就做一次导出，是比签约后再研究迁移成本更便宜的检查。

五、项目管理系统 ER 图的具体建模案例

1. 从一条业务规则发现关系缺口

假设一家团队要设计内部项目管理系统，最初的需求只有一句：“用户可以参与多个项目，项目成员可以创建并协作处理任务。”如果直接画成用户表和项目表，再让任务表存一个 user_id，图面看起来很简单，但它遗漏了项目成员关系，也默认每个任务只能关联一个用户。

我会先追问：项目成员是否有角色？成员离开项目后要不要保留历史？任务是否允许多人协作？被移出项目的用户历史评论要不要显示？答案会影响关联实体和删除策略。数据模型不是把名词抄进方框，而是把业务规则转换成可以检查的结构。

2. 一个精简实体集合，如何逐步扩展

第一版可以先考虑项目、用户、项目成员、任务和迭代。项目成员连接用户与项目，并保存角色、加入时间和状态；任务连接项目，并可选择归属迭代；任务负责人若允许多名协作者，就不应只在任务表放一个负责人字段，而应考虑单独的任务成员关系。

第二版再加入任务依赖、评论、附件和操作记录。任务依赖通常是任务与任务之间的关系，不能把“阻塞者名称”写成自由文本；评论要明确关联对象范围；操作记录要考虑是否需要保留被删除对象的标识、操作者和发生时间。

第三版才讨论标签、通知、权限细则、跨项目模板和历史状态快照。过早纳入所有可能功能会让第一版模型难以评审；太晚再补审计和生命周期规则，则可能出现旧数据无法解释的问题。

3. 工具如何影响同一模型的工作方式

在 diagrams.net 中，我会用颜色或分区区分核心业务实体和辅助实体，并在图边标注未决规则。它适合面对面讨论，但要另外管理字段定义和变更记录。用 Lucidchart 时，我会把重点放在多人评审：让不同角色针对“项目成员是否需要历史状态”等问题评论，而不是只收集“图看起来不错”。

用 dbdiagram.io 这类文本驱动工具时，实体和字段更容易作为文本审阅，改动适合走代码评审式流程；但我会给产品和业务参与者提供一张生成后的关系图，避免把语法门槛变成沟通门槛。用 Visual Paradigm 时，只有当团队确实需要多个模型和规范化设计流程，才会充分启用更广的建模能力，否则先约定使用范围。用 Navicat Data Modeler 时，我会重点验证目标数据库的导入、反向工程和模型差异流程，确认它与实际开发环境匹配。

这些不是“每款工具只能做一件事”的绝对边界，而是试点的优先检查方向。产品功能持续迭代，实际版本可能改变某项能力的表现，因此应把它们当作选型假设，而非不经验证的结论。

4. 一组模拟测试结果，说明如何读评分

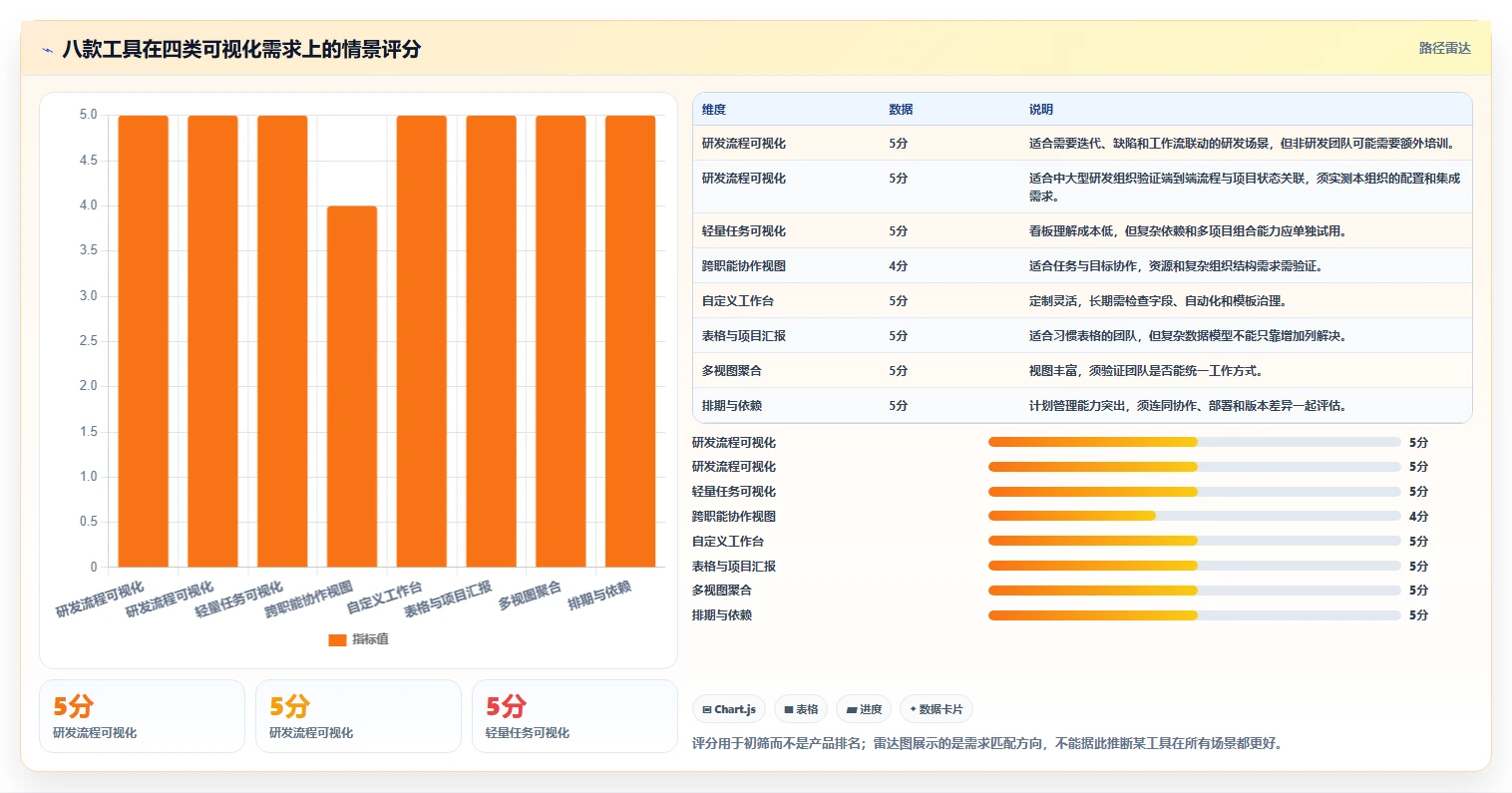

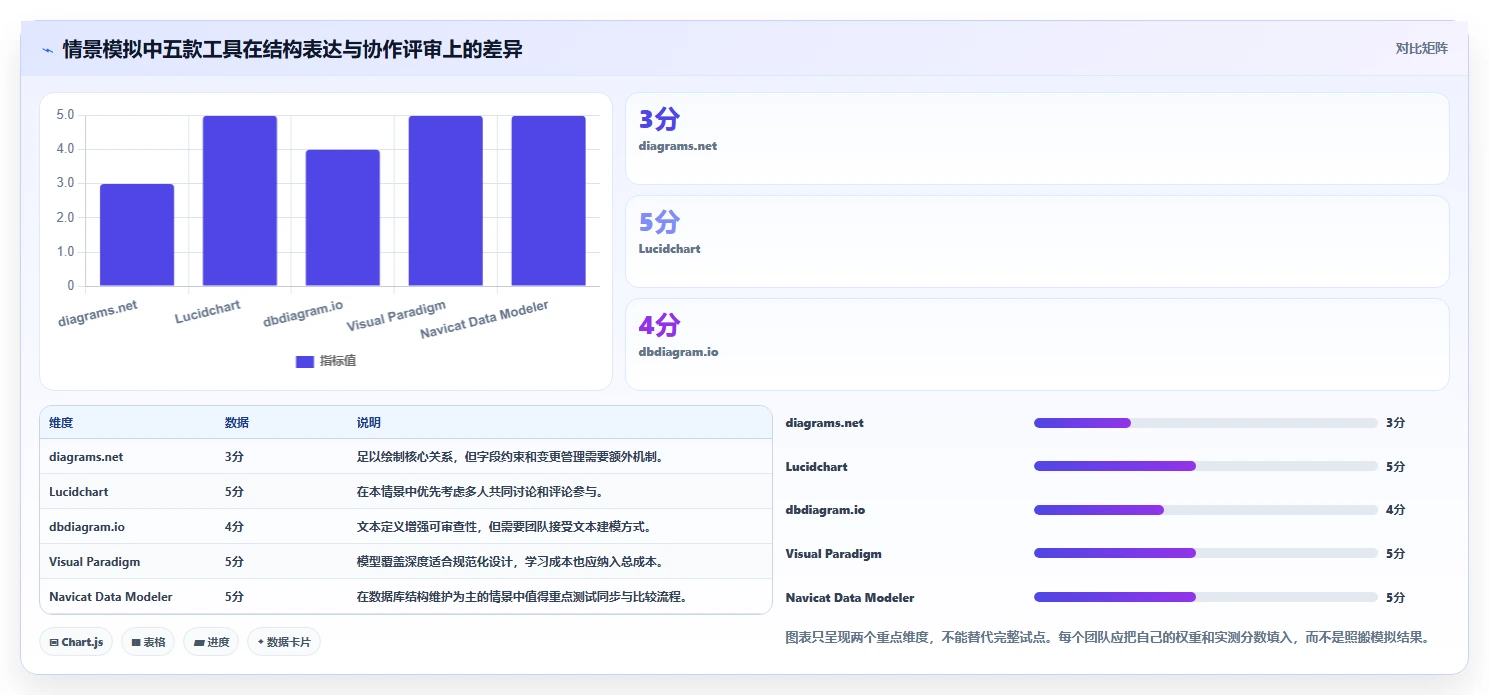

下面是一个用于演示决策过程的情景评分，不代表真实用户抽样或官方评测。假设团队有 30 名成员，项目处于开发早期，模型需要被产品和工程共同评审；结构准确性与变更维护的权重较高，展示效果权重较低。团队可以按自己的试点结果重新打分。

表中的分数是示范性判断，不应直接用来替团队下结论。最值得关注的是每个工具的短板是否落在项目的高权重维度上：如果团队最担心模型与数据库不同步，协作界面再友好也不能弥补同步流程缺失；如果核心难题是需求多方扯不清，工程能力强但业务人员不参与的模型也可能失去价值。

六、按团队情况行动：不同阶段，选不同路线

1. 只有一名开发者或小型项目

小团队优先追求可维护、可迁移和快速沟通，不需要为尚未发生的治理问题配置过重流程。若 ER 图只是需求讨论和技术说明，先用 diagrams.net 绘制并将文件与项目文档一起保存；若工程师希望模型进入代码审查，试用文本建模工具，并约定谁负责更新。

小团队也要避免“图画完就不管”。至少为每次数据库迁移留下一个检查点：模型是否需要更新？如果不更新，原因是什么？这类轻量规则通常比引入复杂工具更重要。

2. 产品、工程和业务多人共同评审

多人参与时，协作能力、权限、评论和历史版本应该优先。可以先用 Lucidchart 或 diagrams.net 组织概念讨论，再把确认后的结构转成工程团队维护的逻辑模型。关键是明确讨论稿和实施模型不是同一权威来源，避免产品同事直接修改物理字段后被误认为数据库已经改变。

建议一次评审只解决少量明确问题，例如“项目成员是否需要角色历史”或“任务是否允许不属于迭代”。让评论绑定到实体和决策项，并在会议后记录已确认规则。工具只是承载过程，不会自动替团队做决策。

3. 有成熟开发流程和代码评审习惯

如果团队已经使用版本控制和迁移脚本，文本化模型通常更容易融入工程流程。试用时重点检验文本差异是否可读、冲突是否容易解决、导出的图是否能给非技术成员理解，以及模型文件与迁移文件的责任边界。

不要为了追求“模型即代码”而把所有业务讨论都变成代码审查。业务规则仍需用清晰语言确认；文本模型负责让结构变化可审查，不负责替代需求沟通。

4. 数据库运维和模型治理要求高

若团队已经有多个数据库、存量表和复杂迁移，优先验证 Navicat Data Modeler 或 Visual Paradigm 等数据库建模路线。拿真实但脱敏的结构做逆向导入，比较模型与实际库的差异，再测试导出、备份和更新工作流。不要仅凭空白项目演示判断适用性。

这类团队还应明确模型所有者、变更审批人和发布检查点。若没有人负责更新模型，再强的工具也会变成“最后一次更新日期很久以前”的文档库。

5. 预算、数据合规或供应商绑定风险突出

先列出强制条件：部署位置、账号范围、访问权限、归档格式、审计要求和退出时的数据可读性。把这些条件变成试用清单，要求候选工具逐项验证。套餐价格和功能会变动，因此以签约时的官方说明、实际账号验证和书面确认作为依据，不要依赖过期的第三方对比文章。

若团队担心平台绑定，可以把关键模型文件、字段说明和关系规则定期导出到组织控制的存储位置。导出后实际打开一次，确认内容仍可读；“理论上支持导出”与“导出后能继续维护”并不是一回事。

七、不同取舍怎么做：不要寻找没有代价的工具

1. 想要最快出图，接受部分工程工作外置

通用绘图工具最明显的优势是进入讨论快，非技术成员也更容易参与。代价是字段约束、模型版本和数据库同步可能需要通过规范、表格或代码仓库补足。若采用这条路线，我会把它定位为沟通图，不把它单独作为建库依据。

2. 想要多人即时协作，检查组织边界

在线协作工具能降低文件来回传递的摩擦，但团队应核对分享权限、外部访问、评论保留、账号要求和数据管理规则。对有敏感结构信息的项目，协作便利不应凌驾于安全要求；可以先使用脱敏模型做试点，再决定是否迁入真实模型。

3. 想要工程变更可审查，准备承担表达门槛

文本式建模有利于比较改动、记录历史和融入工程流程，但对习惯拖拽绘图的参与者来说并不一定直观。可采用“双层表达”：文本文件维护结构，生成的可视图用于讨论。前提是把生成图标记为展示产物，不能让它与源模型脱节。

4. 想要数据库级控制，别忽略业务沟通

数据库建模工具适合认真处理字段类型、数据库对象和结构同步的团队，但模型正确不等于业务规则完整。若工程师只根据现有数据库逆向生成 ER 图，图反映的是“现在有什么”，不一定是“业务应该如何运行”。逆向工程结果仍需产品和业务负责人确认语义。

5. 想要一个工具包办全部流程，先算治理成本

大型建模套件能覆盖更多视图和流程，但功能数量越多，越需要角色、规范、模板和培训。团队规模小、模型简单时，复杂度可能超过收益。我的原则是：只有当团队能说清楚要管理哪些模型、谁来维护、如何审批时，才为平台化能力付出成本。

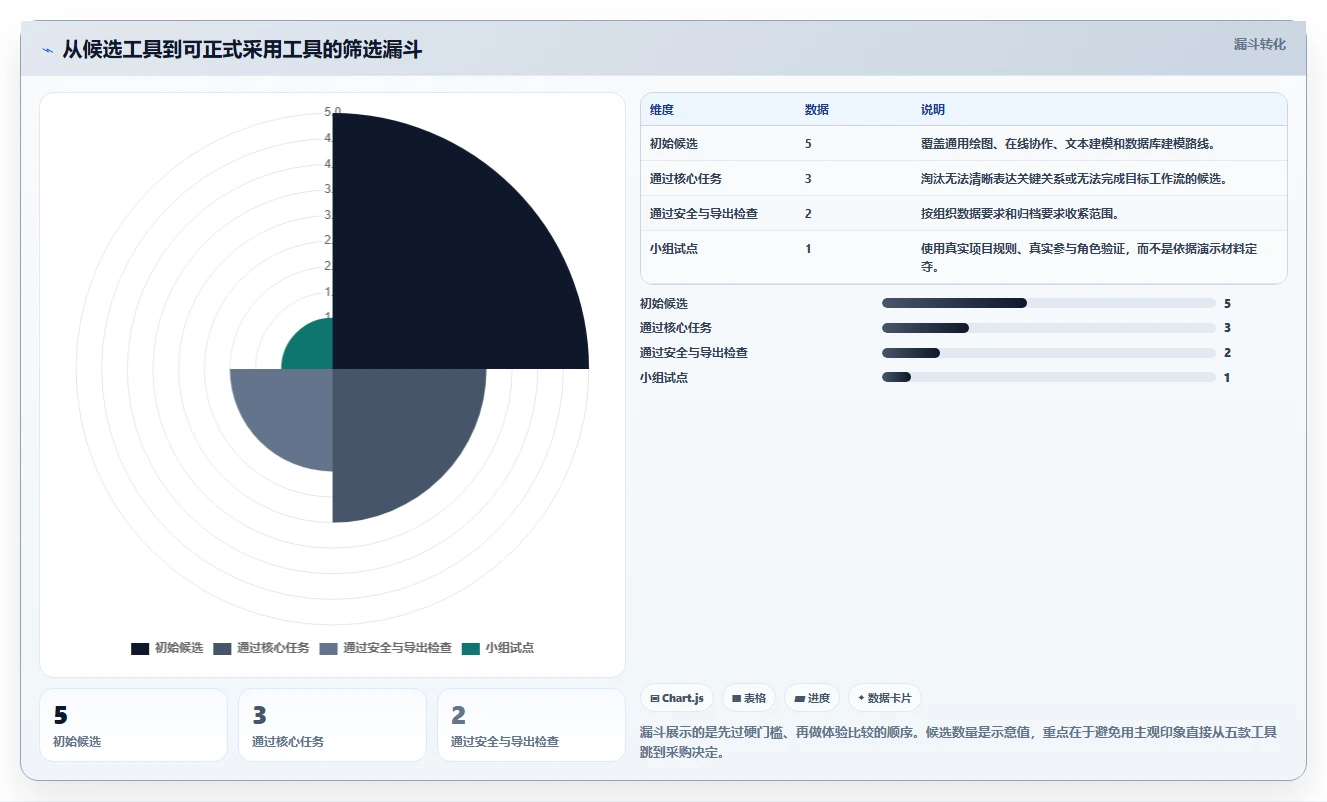

八、下一步怎么做：用两周试点替代一次性押注

1. 第一天：写下模型边界

列出这张 ER 图的读者、用途、目标数据库、核心实体和必须回答的业务问题。标注哪些内容已确认、哪些仍是待讨论假设。边界越清楚，候选工具的比较越公平。

2. 第一周：选两款做同任务试验

不要五款都投入完整试点。先依据团队路线选出两款：例如“协作优先”就比较通用绘图与在线协作；“工程优先”就比较文本建模与数据库建模。让同一批参与者完成同一组任务，并记录工时、错误、绕行步骤和评审反馈。

3. 第二周：验证维护而不只验证创建

新增一个成员角色、调整任务迭代关系、修改一条删除规则，再观察模型如何更新、如何留痕、如何导出。创建一张图很容易，连续变化三次之后仍然能读懂，才更接近真实使用情况。

4. 试点结束：按证据决定，而不是按喜好投票

用以下指标做复盘：完成核心任务所需时间、关系建模错误数、评审参与人数、变更定位时间、导出后可读性、工具外补充步骤。若一个工具在界面上最受欢迎，但每次数据库变更都要人工重画，就应把这种代价摆到桌面上再决策。

• 如果只需要快速沟通，选最容易参与且文件可控的工具。
• 如果模型要跟代码演进，选改动更容易审查和归档的工作方式。
• 如果数据库是交付核心，选能通过目标数据库实测的建模流程。
• 如果团队暂时没有模型负责人，先缩小模型范围、指定维护责任，再购买更复杂的工具。

最终结论：项目管理系统 ER 图的最佳工具，不是功能最多或图画得最漂亮的一款，而是能让业务规则、模型文件和实际数据库保持清楚对应的一款。先确定图的权威级别，再用一组真实关系测试候选工具，最后把维护责任和导出方式写进团队约定。下一步可以从“项目，成员，任务，迭代”四类实体开始，做一张小图、一次变更和一次导出；这比继续浏览功能清单更能说明哪款工具适合你的团队。
