项目经理必看：2026年度7大项目进度网络计划图工具推荐

项目经理必看：2026年度7大项目进度网络计划图工具推荐

项目进度网络计划图工具，最容易买错的地方不是“画不画得漂亮”，而是把能画依赖线的软件当成能计算进度的软件。前者能表达“谁先谁后”，后者还要能处理日历、工期、约束、时差和关键路径。本文按这两类能力筛选七款工具，并用同一组示例任务比较它们各自适合什么项目、在哪些环节会失手。

一、先讲结论：先选计划引擎，再选图形表达

1. 七款工具怎么选

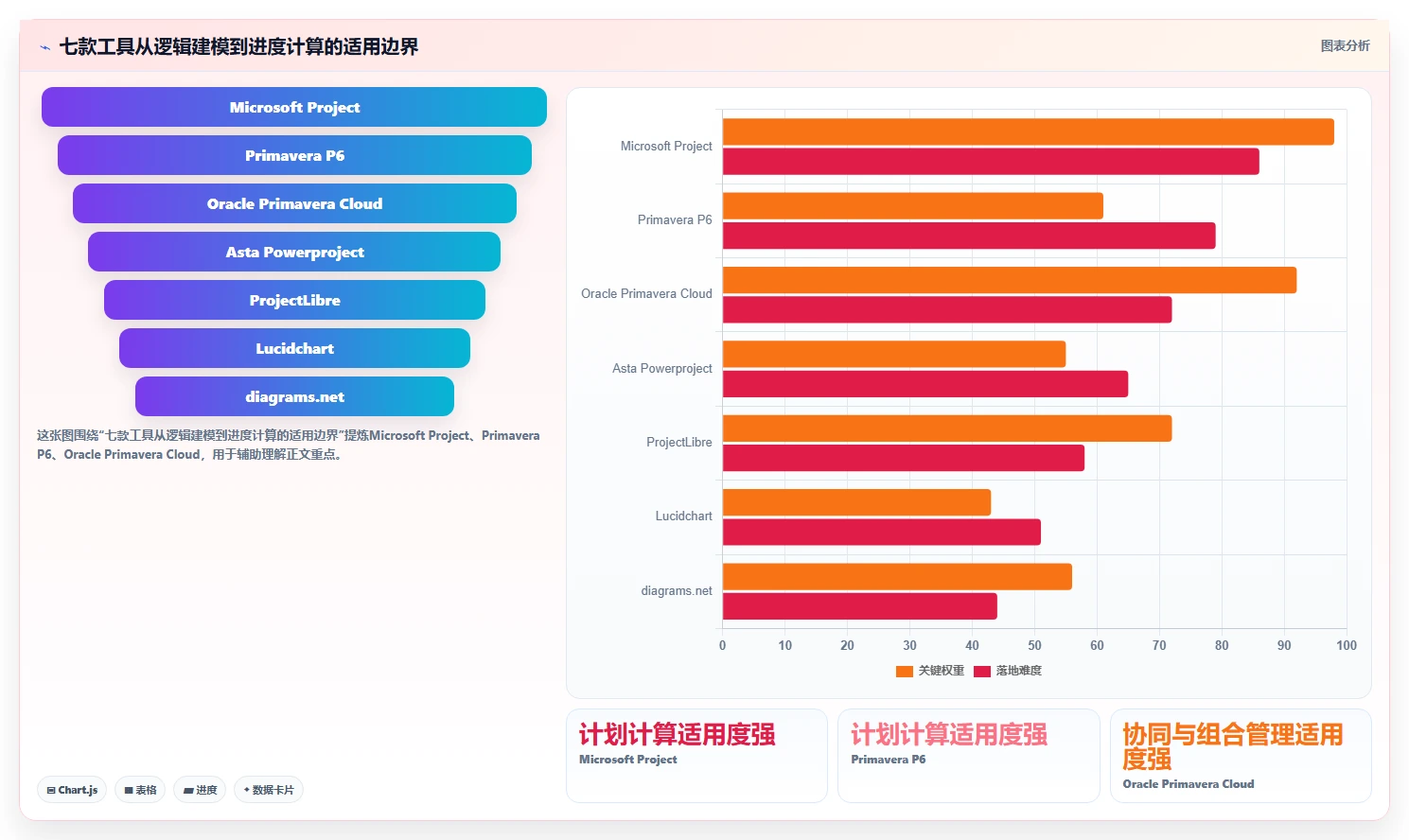

如果团队需要维护正式基准计划、计算关键路径、追踪偏差，我会先看 Microsoft Project、Primavera P6、Oracle Primavera Cloud、Asta Powerproject 和 ProjectLibre。如果主要任务是快速画一张清楚的依赖关系图，再用于评审或汇报，Lucidchart 与 diagrams.net 更轻便。

这个名单不是按“功能越多排名越高”排列，而是覆盖两类不同需求：前五款偏进度计划建模与计算，后两款偏图形表达。图上出现了连线，不代表它背后就有可靠的进度逻辑。选型时应先问：这张图是否需要随工期、日历和实际进展变化而重新计算？

2. 我的筛选逻辑：把“排程”和“展示”分开打分

我评估这类工具时，会把能力拆成两张清单。第一张看计划引擎：任务关系、工作日历、工期、时差、关键路径、基准与进度更新；第二张看图形交付：布局、筛选、导出、协作和评审可读性。采购演示常把两者混在一起，结果用户看到一张很整齐的图，却没发现改动一项任务后关键路径不会自动更新。

以下评估采用“典型用途”的定性判断，不代表对所有版本、许可包或定制部署的统一结论。产品版本和云端功能会变化，正式采购前应让供应商用你们的任务数据现场验证，而不是只看预置演示项目。

二、为什么网络计划图常被误用

1. 图形展示的是逻辑，进度控制依赖逻辑背后的规则

网络计划图用节点和关系表达任务先后，常见关系包括完成，开始、开始，开始、完成，完成和开始，完成；有些任务还带提前量或滞后量。真正影响日期的，不只是箭头方向，还包括任务日历、资源日历、约束日期、工期类型和进度状态。

例如，“设备到场”与“设备安装”在图上是完成，开始关系，不代表安装必然能在到场当天启动。如果现场验收需要两个工作日，或者安装班组只在夜班作业，图上的简单连线就不足以描述实际条件。计划引擎必须把这些规则纳入日期计算，或者让计划员清楚地把规则维护在模型里。

2. 甘特图、网络图和流程图解决的问题不同

甘特图擅长回答“任务安排在什么时候、持续多久、现在进展如何”；网络图擅长回答“哪些任务依赖哪些任务、延误如何沿依赖链传播”；流程图则常用于表达决策、审批或业务步骤。三种图都可能有框和连线，但它们的语义、数据结构和更新方式不一样。

如果项目经理只是要在会议上说明先后关系，流程图工具可能够用。如果要预测完工日期、识别关键路径、比较计划与实际，就需要能执行排程计算的工具。若团队只要求一张图而不维护数据，图形软件成本低；一旦图需要每周更新，手工改线很快就变成隐形维护工作。

3. 项目越复杂，关系数量越容易压垮人工维护

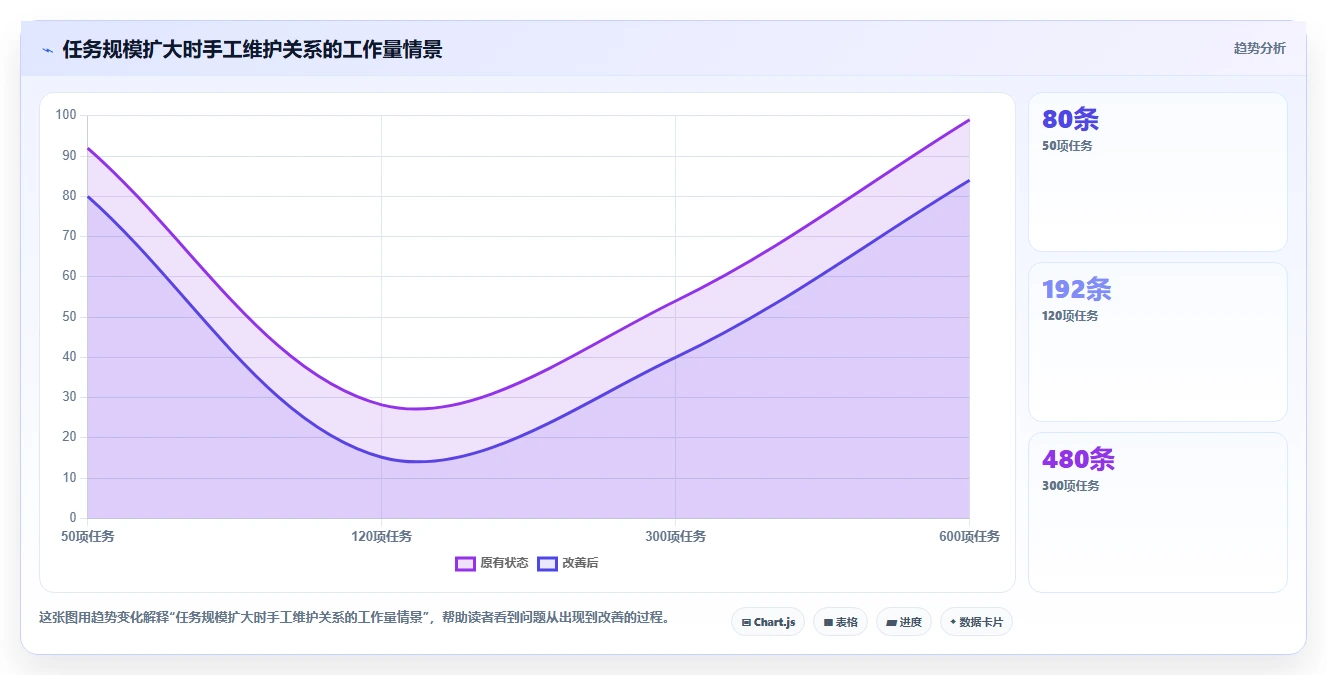

任务数增长时，真正难管理的通常不是节点，而是关系。以一个包含120项任务的项目为例，若每项平均只有1.6条前置关系，仍有约192条关系需要确认。这个数值只是用于说明维护量的情景推演，不是行业平均值；实际关系密度要从项目WBS和施工或交付逻辑统计。

关系越多，越要关注“关系是否必要”和“关系是否可验证”。把每项任务都连到同一个里程碑，看上去图很完整，却可能制造大量虚假依赖；把所有关系都设成硬约束，又可能让计划在实际变更后无法合理移动。

三、七款项目进度网络计划图工具逐一评估

1. Microsoft Project：通用团队的均衡起点

Microsoft Project 的优势，是把任务、工期、关系和日历放在同一套计划模型中，并提供网络图视图。对已经使用微软办公环境、需要把计划用于内部评审的团队，它通常比较容易进入工作流。项目经理可以在任务列表中维护关系，再用网络图观察依赖链，而不是完全手工绘制每条箭头。

我会优先把它推荐给任务量中等、需要定期更新、计划管理还没有发展到复杂工程控制的团队。软件并不会自动保证计划质量：若大量使用固定日期约束，或把缺少依据的关系随手加进去，计算结果仍可能看起来精确、实际却无法执行。

采购或部署前要确认具体产品形态、许可、桌面端与云端工作方式，以及组织对文件共享和版本管理的要求。不要因为产品名称相近就假设所有视图和功能一致；最稳妥的方式是用一份包含多种关系、不同工作日历和实际进度的计划做验收。

2. Primavera P6：复杂工程计划的专业选项

Primavera P6 常见于大型工程计划控制场景，适合任务层级多、承包商众多、基准管理要求高的项目。它的价值不只是“能画网络图”，更在于围绕活动、逻辑关系、日历、基准和更新流程建立较严谨的计划管理体系。

它的代价是专业化程度高。团队需要统一编码规则、WBS结构、进度更新口径和计划审查机制；否则，工具很强，项目数据却可能因不同承包商的录入习惯而无法比较。若组织没有专职计划人员或明确治理规则，不建议只为展示图形而引入一套重型系统。

评估时应让计划团队实际演示：如何设置多日历、如何更新实际开始和完成、如何处理剩余工期、怎样保存和比较基准，以及如何导出业主或监理需要的报表。演示人员只展示漂亮的网络图，不足以证明团队已经掌握核心排程流程。

3. Oracle Primavera Cloud：把计划协作纳入云端流程

Oracle Primavera Cloud 面向需要跨组织协作、组合管理或云端工作流的项目场景。与传统的单机计划文件相比，云端产品的评估重点不只是排程视图，还要看权限分层、审批、数据结构、项目间汇总和组织的协作方式。

这类方案更适合多个团队共同提供计划信息、管理层需要汇总观察，且组织愿意投入实施和数据治理的环境。采购前应逐项确认所购订阅和模块实际包含哪些能力，不要把产品整体宣传页上的功能清单误认为每种许可都能使用。

迁移前应先抽取一个中等复杂度项目试点，验证旧计划数据映射、活动编码、日历、基准和报表是否能被正确带入。若计划模型本身混乱，直接搬到云端只会更快地传播不一致的数据。

4. Asta Powerproject：重点考察施工计划工作流

Asta Powerproject 值得施工、工程交付团队纳入候选名单，尤其是团队希望在现场排程、阶段计划和工程展示之间保持连贯时。它的评估不应止于看一张网络图，而应将施工逻辑、分区、阶段、资源安排和计划输出放到实际样例里验证。

它是否适合某家公司，很大程度取决于地区服务生态、顾问和培训资源，以及项目合作方是否能顺畅交换计划数据。工程项目常需要和业主、总包、分包商共享进度，格式转换时要检查关系、日历、基准和编码有没有丢失，而不是只确认文件能够打开。

我会建议用一个典型施工阶段进行概念验证：包括至少一种多日历、关键路径、阶段里程碑和一次进度更新。若项目团队只能展示初始计划，无法解释更新后日期变化的原因，工具的实际价值还没有被验证。

5. ProjectLibre：预算有限时的计划练习与轻量起步

ProjectLibre 可作为预算有限、希望先建立结构化排程习惯的团队的候选工具。它提供项目计划相关能力，适合用来学习任务分解、前置关系和关键路径等基本概念，也适合规模和协作复杂度相对有限的计划。

如果项目依赖大量参与者同时更新、需要严格权限、复杂报表或长期供应商支持，就要谨慎评估它是否符合组织级要求。免费或低成本并不等于总成本低：数据维护、兼容验证、培训、文件交接和故障处理也都要纳入成本。

试用时不要只检查软件能否打开文件，还要抽取真实计划中最复杂的部分，测试导入导出后关系、工期、日历和里程碑是否保持一致。对于关键计划，最好保留一份可审计的基准副本，并规定谁能修改正式版本。

6. Lucidchart：适合共创讨论，不是正式排程的替代品

Lucidchart 更适合多人共同梳理依赖、审批流程和方案关系，尤其在计划逻辑尚未稳定、需要让非计划专业人员参与讨论时，图形化共创比较直观。它能帮助项目团队把“我们认为的先后关系”摆到桌面上，发现遗漏的前置条件。

但若用户需要自动计算关键路径、通过实际进展滚动预测完工日期，单靠一张图并不够。项目经理需要把讨论确认后的逻辑同步到正式排程工具，并明确维护负责人。否则，会议图和执行计划可能在变更后逐渐分叉。

我会把它作为“逻辑澄清层”而不是“唯一计划源”：先让业务和交付团队共创关系图，再把经过确认的任务、工期与依赖录入排程系统。这样既能利用图形工具降低沟通门槛，也不会让图表承担超出能力范围的计算工作。

7. diagrams.net：低成本绘图的实用选择

diagrams.net 适合预算敏感、绘图频率不高、希望自行控制文件存放方式的团队。它在快速画出节点、箭头、泳道和说明框方面足够灵活，适合项目章程、评审材料和内部知识文档中的静态网络图。

它的短板同样明确：关系线和日期通常需要人工维护，改变一项任务的工期后，图上其他任务的日期不会因此自动变成经过计算的预测结果。图形文件管理方式、协作版本和权限策略也要由组织自行设计。

如果选它，建议把图形文件与计划数据的来源一起归档，注明版本日期、计划负责人、逻辑确认人和对应的计划文件。图旁边最好写清“示意关系图”或“正式基准图”，避免静态示意被当成可执行进度承诺。

四、常见误区：图画得越复杂，不代表计划越可靠

1. 把关键路径理解为“最重要的任务清单”

关键路径通常指在当前网络逻辑、日历和工期条件下，决定项目最早完成日期的一条或多条路径。它不是管理者主观上认为最重要的任务，也不是永远固定不变的清单。工期、逻辑关系或实际进度一变化，关键路径就可能迁移。

因此，评审时不能只问“现在关键路径上有哪些任务”，还要问“哪些输入发生变化会让关键路径改变”。如果模型里有大量硬约束、遗漏关系或不现实的工期，关键路径可能只是软件计算出的结果，不等于项目真实风险。

2. 认为所有任务都要连线才算完整

关系图看起来越密，越容易让人误以为模型越严谨。事实上，过多关系可能造成逻辑纠缠，也可能掩盖真正影响项目完成日期的路径。每条关系都应该能回答一个业务问题：前项的什么交付物、条件或资源，确实是后项开工或完成的必要条件？

我会优先检查“孤立任务”“大量前置或后置关系的任务”“使用硬约束的任务”和“存在负时差或异常日期的任务”。这些位置更可能暴露模型中的逻辑缺口或人为锁定日期，而不是单纯检查整张图是否对称、是否美观。

3. 用固定日期代替依赖关系

把任务直接锁定在某个日期，短期内能让报表符合预期，却可能让后续任务不随前项延误而移动。固定日期有真实业务原因时可以使用，例如外部窗口或合同里程碑，但应记录原因和责任人，并定期复核。

如果一项任务的日期实际上由供应商交付、审批完成或测试通过决定，应优先建模相关依赖，而不是仅填一个预计日期。否则，当条件变化时，计划不会清楚地揭示影响链条，团队只能靠人工找出哪些任务需要重排。

4. 把计划软件的日期当成预测准确性的证明

排程结果精确到某一天，并不代表预测就准确到某一天。计划模型的可信度受到输入质量、任务粒度、工期估算、关系完整性、工作日历和更新纪律影响。软件可以一致地执行规则，但不会替项目经理判断规则是否符合现场事实。

建议把“计划结果”和“预测置信度”分开沟通。对于工期不确定性很高的活动，可以记录估算依据、区间或风险，并通过情景分析呈现可能的完成日期范围，而不是只向管理层报一个看似确定的日期。

5. 忽视计划基准与滚动计划的区别

基准用于回答“相对批准计划发生了什么变化”，滚动计划用于回答“从今天起怎样完成剩余工作”。两者都重要，但不应互相覆盖。若每次更新都直接改掉原基准，团队就失去分析偏差、复盘预测能力和识别反复延误的依据。

在工具试点中，应确认基准保存、版本比较和变更记录是否满足组织要求。对于需要对外承诺的项目，计划负责人还应规定审批流程：谁可以更新实际进度，谁可以调整剩余工期，谁有权批准基准变更。

五、专业选型判断：用同一组任务做可复核测试

1. 建一份最小但有挑战的测试计划

演示项目不必很大，但应包含足够多的边界条件。我的建议是选一个约30至50项任务的真实项目片段，覆盖里程碑、不同日历、至少三种关系类型、一个外部约束、一次基准保存和一次实际进度更新。这个规模是便于测试的建议范围，不是行业标准。

测试数据要经过脱敏，但不能把复杂度全部删掉。若只有十项直线任务，任何工具都显得简单；只有把真实计划里最容易出错的日历、关系、审批、外部交付和变更放进去，才能观察软件与团队的实际适配程度。

2. 评估六个环节，而不是只看功能菜单

1. 录入：任务名称、编码、工期、日历和责任信息能否按团队现有规则维护。

2. 建模：依赖关系、时差和约束是否表达清晰，异常关系是否容易发现。

3. 计算：改变一个前置任务的工期后，后续日期、关键路径和项目完成日期是否按预期变化。

4. 更新：录入实际开始、实际完成和剩余工期后，是否能保留基准并呈现偏差。

5. 协作：多角色权限、审批、版本和文件交接能否适配实际工作流程。

6. 交付：网络图与报表能否导出为团队需要的格式，打印或投屏时标签是否可读。

3. 加入一个“故意改错”的验收用例

我建议测试人员故意把一项关键任务的工期增加两天，再检查：哪些任务日期变化、哪些任务不变、关键路径是否切换、项目完成日期是否调整。这个动作能快速区分真正联动的排程模型与静态绘图，也能暴露日历、约束或关系录入上的理解差异。

再把一个完成，开始关系改成带时差的关系，验证工具是否能表达，并确认团队成员是否理解这个变化在业务上代表什么。技术上能设置某个字段，不等于所有计划员都知道何时应该使用它；试点应同时测产品能力与工作规范。

4. 用可观测结果比较工具，而不是听“易用”承诺

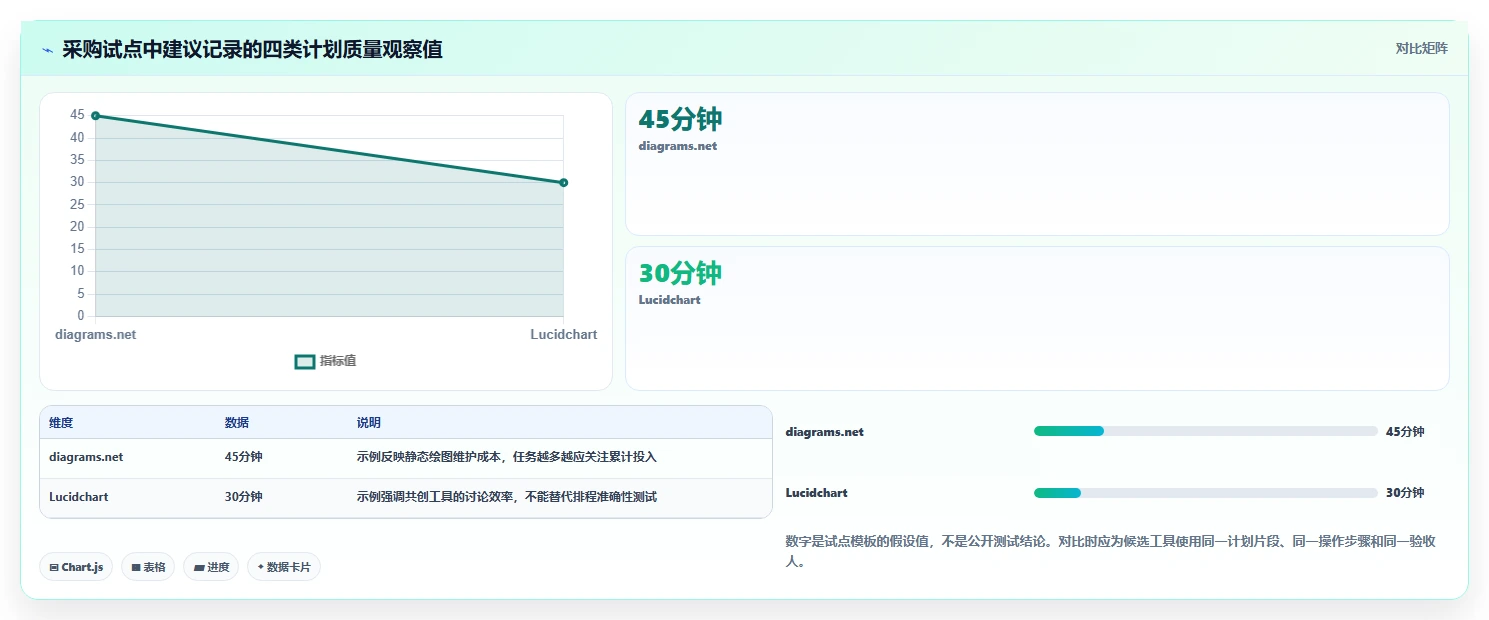

可以记录一轮计划更新所需时间、关系核对发现的错误数、数据导出后需人工修复的字段数，以及新用户独立完成一项更新所需培训时间。它们不是标准化行业指标，却能让团队把“看着顺手”转化为可复查的试点证据。

一轮试点不足以证明长期效果，但足以筛掉明显不匹配的方案。对关键功能至少重复两次：一次由熟练用户执行，一次由实际计划维护者执行。若只有供应商顾问能顺利操作，团队还没有具备自主运行能力。

六、具体场景与数据观察：一次工期变化能揭示什么

1. 示例项目：产品试点上线的依赖链

假设一个产品团队要在12周内完成小范围试点，任务包括需求冻结、接口开发、数据迁移、联调、用户验收和发布准备。团队原先只用表格列出负责人和预计日期，评审时发现接口开发延迟并不会自动更新联调日期，项目经理只能逐行检查相关任务。

我会先把任务拆分到可以估算和更新的粒度，再确认依赖是否是真正的先后条件。例如，数据迁移脚本开发可能与接口开发并行，但数据核验必须等待测试环境准备完成。把“都差不多同时做”画成一条直线，会错误地把可并行工作算成串行工期。

2. 用路径长度而不是节点数量判断延期影响

在示意计划中，接口开发链路为8个工作日，迁移链路为6个工作日，两条路径在联调前汇合。若接口开发延长3天，而迁移仍能按期完成，项目预测可能整体延长3天；若迁移原本有2天浮动时间，迁移链路延长2天则未必影响最终日期。

这说明项目经理关注的不是“哪个任务红了”，而是任务延误后是否消耗了可用浮动、是否触及汇合点、是否改变关键路径。不同软件呈现这些信息的方式不完全相同，验收时应让工具明确显示任务关系和日期变化，而不是只看颜色标记。

3. 观察更新前后，而不是只保存一张最终图

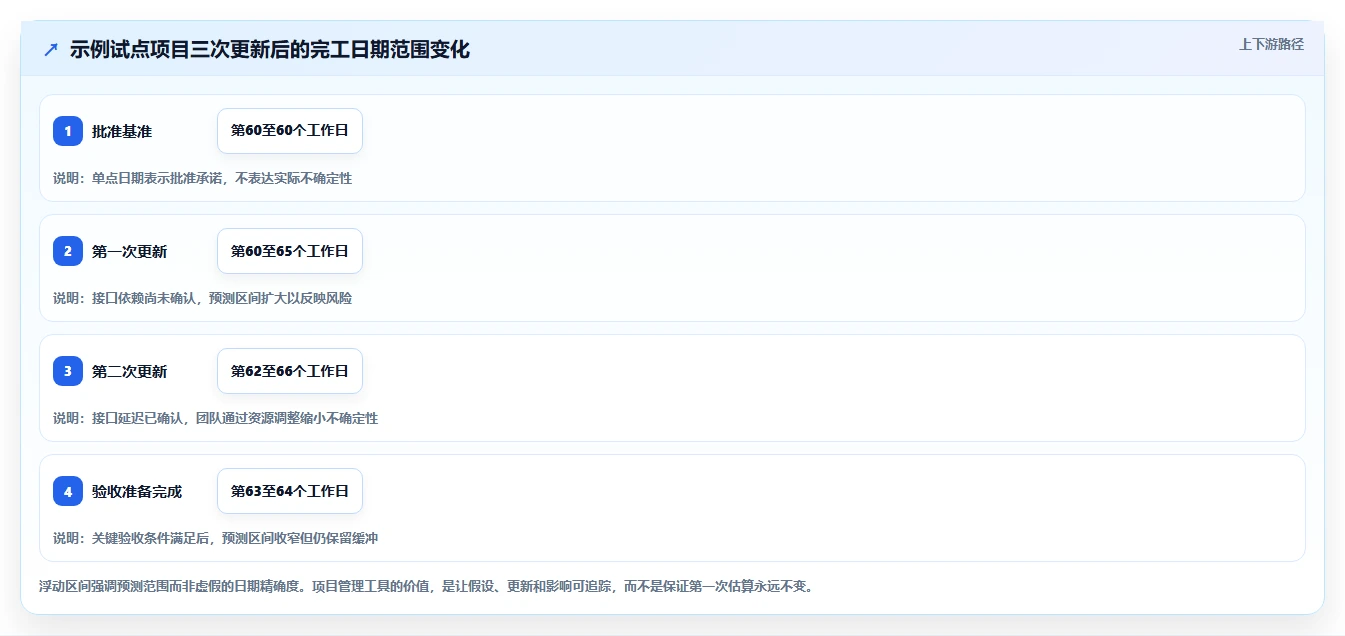

试点期间可以保存三个状态：批准基准、首次实际更新和调整后的预测。每次都记录未完成任务的剩余工期、外部依赖状态和变化原因。这样才能判断软件是否帮助团队解释偏差，还是只把最新日期重新排了一遍。

以下数值属于情景模拟，用于演示更新方法，并非真实客户案例。项目团队应以本组织历史计划的实际偏差、更新工时和返工记录建立自己的基线，不应把示例数字直接用于绩效承诺或供应商比较。

七、按团队情况采取行动：先试点，再推广

1. 个人项目经理或小型团队

如果只有一位计划负责人，任务规模有限，重点是把关系和关键日期维护准确，可以先试用 Microsoft Project 或 ProjectLibre。若当前需求只是一次性讨论依赖，Lucidchart 或 diagrams.net 可能更省事。先明确计划的唯一数据源，避免计划表、绘图文件和周报各自保存一份不同版本。

小团队的行动顺序可以是：选一段真实项目计划、整理任务编码和日历、建立关系、验证一次延期传播，再确定图表输出方式。若连续几周的维护主要靠同一个人手动挪节点，应尽早评估是否需要迁移到有排程计算能力的工具。

2. 中型企业或跨部门交付团队

多个部门共同更新计划时，应优先评估权限、版本、变更流程和报表，而不是只看绘图视图。Microsoft Project 可作为候选之一；若组织涉及跨项目汇总、云端协作或更复杂治理，可进一步评估 Oracle Primavera Cloud 的配置与实施成本。

建议先选一个跨部门项目作试点，指定计划所有者、任务责任人和变更审批人。试点目标要包含可测结果，例如每周更新耗时、延期原因记录完整度、导出返工次数和关键路径解释一致性。目标是让团队能复盘，而不是为了证明某款工具一定正确。

3. 大型工程、能源或基础设施项目

如果项目有大量承包商、多层计划、严格基准审查和复杂日历，Primavera P6、Oracle Primavera Cloud 与 Asta Powerproject 值得进入深度评估。重点比较计划治理、外部交换、审计追踪、本地培训和实施伙伴，而不是只对照功能列表。

大型项目要建立模板和数据规则后再铺开：WBS层级、活动编码、日历、关系类型、进度更新日期、剩余工期口径和基准审批都应一致。没有这些规则，跨项目汇总容易出现“同名指标、不同算法”，管理层看到的整体进度就可能不可比。

4. 方案评审、流程沟通和一次性展示

如果重点是让业务人员看懂任务关系，而不是实时预测完成日期，选择 Lucidchart 或 diagrams.net 通常更直接。图中应标注参与方、关键输入、决策点和图表日期，必要时附上任务来源，避免后来的人误把讨论草图当成正式基准。

一旦图被用于合同承诺、关键里程碑控制或延期索赔，就应该回到可计算、可追踪的计划模型。静态图可以作为沟通界面，但要由正式计划文件或系统作为唯一事实来源，并说明每次图表更新对应的计划版本。

5. 采购、信息安全或数据驻留要求严格的组织

工具选择还会受到部署形态、数据存放、身份认证、备份、权限和审计要求限制。云服务并非天然不安全，桌面软件也并非天然更可控；需要让信息安全和法务团队核对实际合同、数据处理方式、组织账户和退出时的数据导出能力。

验收清单应加入“项目结束后如何导出并重新使用数据”。如果所有计划只能以难以迁移的专有格式保存，退出成本可能高于首年许可费用。测试至少包括活动、关系、日历、基准和更新历史的导出，不要只导出一张图片就视为完成迁移验证。

八、最终取舍：不要为图选工具，要为计划责任选工具

1. 先判断你要交付的是图，还是可更新的预测

如果交付物是一张说明逻辑的静态图，轻量绘图工具可能是合理选择；如果交付物是每周更新、能解释完工预测变化的计划，就需要排程引擎、明确的数据治理和持续维护的人力。二者不是高低之分，而是承担的责任不同。

最常见的浪费，是团队购买了复杂排程平台，却没有计划负责人、数据规范和更新节奏；另一种浪费，是用免费绘图工具支撑数百项任务的滚动预测，再把大量工时耗在人工同步。判断时把许可、培训、维护和协作成本一起算，而不是只比较初始价格。

2. 七款工具的简明取舍

• 需要通用排程与网络图：先试 Microsoft Project，并用真实任务验证版本能力和更新流程。

• 需要大型工程计划治理：重点比较 Primavera P6 与 Oracle Primavera Cloud，连同组织实施能力一起评估。

• 施工计划与现场协同是核心：将 Asta Powerproject 纳入候选，并重点验证计划交换和地区服务支持。

• 预算有限、先建立排程习惯：可试 ProjectLibre，但要主动测试文件兼容、支持与协作边界。

• 要共同讨论逻辑、快速产出图：考虑 Lucidchart；确认后的逻辑再进入正式排程系统。

• 低频绘图、尽量压低工具成本：考虑 diagrams.net，同时明确文件版本和人工更新责任。

3. 下一步按四个动作完成选型

1. 从真实项目中抽取30至50项脱敏任务，保留关键依赖、日历、外部约束和历史变更。

2. 用同一份测试计划邀请候选工具完成关系建模、一次延期更新、一次基准比较和一次数据导出。

3. 记录更新耗时、异常关系、导出返工、培训需求和预测解释能力，不以演示流畅度替代验收结果。

4. 只有试点团队能独立维护计划，并能解释日期变化的原因，才进入采购或规模化推广。

我对项目进度网络计划图工具的核心判断是：图形负责让逻辑可见，计划模型负责让变化可计算，管理机制负责让结果可信。三者缺一不可。下一步不要先问哪款软件最强，而是拿一段真实计划做同条件测试，观察它能否把一次任务变化准确传递到关键路径、预测日期和决策讨论中。
