2026年进度计划双代号网络图软件哪个好用？8款顶级工具深度对比

《2026年进度计划双代号网络图软件哪个好用？8款顶级工具深度对比》这个问题，最容易被忽略的答案是：不少“能画网络图”的软件，并不能计算可靠的关键线路；不少“能算关键线路”的计划软件，也未必能直接输出规范的双代号图。选错工具，最后常常变成一边在表格里算工期，一边在绘图软件里手工改箭线，计划一调整，两边数据就对不上。

我把选型拆成三个问题：软件是否理解活动逻辑、能否按双代号规则表达关系、多人修改后能不能追溯和更新。本文比较 Microsoft Project、Primavera P6、Asta Powerproject、ProjectLibre、GanttProject、OpenProject、亿图图示和 Microsoft Visio 八款工具。文中的分数和项目数据是统一任务集上的情景模拟与选型建议基准，不是厂商性能测试或市场统计；

具体功能也应以采购时的版本、授权和官方说明为准。

一、先讲结论：先选计算引擎，再选画图工具

1. 八款工具的结论速览

如果你要管理复杂工程进度、做关键线路分析和多层级计划，优先评估 Primavera P6 或 Microsoft Project；如果项目以施工组织、施工流水和现场计划为主，可以把 Asta Powerproject 放入候选。如果预算有限，ProjectLibre 和 GanttProject 适合小型项目做基础计划验证。

如果需求只是交付一张规范、美观、便于汇报的双代号网络图，亿图图示或 Microsoft Visio 会比专业计划软件更灵活。但它们的重点是图形表达，不能默认它们会替你完成工期计算、时差分析和关键线路推导。OpenProject 更适合团队在网络上协作维护任务与依赖关系，不能因为它支持甘特图，就把它当成完整的双代号计算工具。

我的建议不是给八款软件排一个脱离场景的总名次，而是把它们分成三组：进度计算型、协作管理型、图形表达型。预算有限的小项目可以由一种工具承担多项工作；对关键线路、合同节点或审计留痕有要求的项目，应把“算得对”和“画得好看”分开验收。

2. 先用一句话锁定自己的需求

若要回答“这条线路为什么是关键线路、总时差是多少、计划变更后哪些节点受影响”，先找进度计算型工具；若要回答“团队成员如何更新、审批和追踪任务”，优先评估协作能力；若主要交付物是一张用于汇报、评审或施工交底的图，则把制图体验和格式规范放在前面。

不要把“支持箭线”理解成“支持双代号网络计划计算”。双代号图上每条箭线表示工作，节点表示事件；在专业排期软件中，底层数据通常以活动及其逻辑关系维护，软件最终生成的网络图样式也未必与国内常用的双代号表达完全一致。

二、背景与真实场景：双代号图难在逻辑，不难在画线

1. 双代号网络图到底要解决什么

双代号网络图不是普通流程图。活动用箭线表示，节点表示事件，节点编号用于表达工作之间的逻辑；当两项工作具有相同起点和终点、但又必须区分其逻辑关系时，可能需要虚工作。图画得整齐只是表面，真正的核心是工作持续时间、先后关系、时间参数和关键线路能否保持一致。

工程人员常说的“最早开始、最早完成、最迟开始、最迟完成、总时差”，都依赖活动逻辑和工期数据。只要某项工作漏了一个前置关系，或者把必须串行的工作误画成并行，最终计算出来的总工期、时差和关键线路都可能变化。图形软件不一定能发现这种错误。

另一个实际问题是，现代计划软件经常采用“节点代表活动”的活动节点网络表达方式。它能维护 FS、SS、FF、SF 等逻辑关系，但这与传统“箭线代表活动”的双代号表达不是同一套图形规则。功能上能排计划，不等于交付形式上符合双代号图要求。

2. 三类常见项目，需求完全不同

施工总控计划：活动多、层级深、专业接口多，计划往往要与资源、合同里程碑、实际进度和变更记录联动。此时要优先考虑计划计算、基线对比、责任分解、数据导入导出和团队治理，而不是先挑图标最多的绘图软件。

中小型设备安装或改造项目：几十到几百项工作，计划人员可能主要通过 Excel 收集进度，再手动生成网络图。此时核心风险是同一项活动在表格、计划文件和图纸里出现三个版本。选型重点应是低成本、逻辑易检查、导入维护方便。

课程设计、投标或方案评审：任务集可能固定，主要目标是按规范展示节点、箭线、虚工作、关键线路和时间参数。制图工具有价值，但应先用独立的计算过程验证，再将结果转成图形，不能靠“看起来合理”代替计算。

3. 100人以上组织里的协作层，不等于网络图引擎

在中大型组织里，难点经常不是单个计划员不会画图，而是多个部门分别维护需求、研发、采购、现场实施和验收状态。以 PingCode 这类面向中大型企业及 100 人以上组织的研发项目管理平台为例，可以把它作为跨团队任务协作层的讨论对象：团队关注任务负责人、状态、阻塞项和变更记录；但是否能直接生成符合要求的双代号图、是否支持所需逻辑计算，应按当前产品版本和具体方案逐项确认，不能仅凭“有任务依赖”作结论。

对于工程进度，协作平台和专业计划软件可以承担不同职责：前者跟踪跨团队执行状态，后者维护基准计划、逻辑关系和关键线路。接口或人工同步也会带来成本，所以要先定义活动编码、状态口径和更新时间，避免出现“协作平台显示完成，主计划仍是未开始”的双账问题。

三、常见误区：看功能清单容易，看懂底层边界更重要

1. 误区一：有网络图视图，就能做双代号计算

“网络图”是一个很宽泛的产品功能名称。它可能只是把任务和依赖关系画出来，也可能能计算关键路径，还有可能支持特定形式的活动网络图。采购时应把问题拆成两条：软件能否计算计划参数；输出图能否满足项目所要求的双代号格式和规范。

验收时可以拿一组包含并行工作、汇合节点、虚工作和多条近关键线路的任务进行试算。不要只测最简单的串行案例，因为一条从头排到尾的直线图，几乎无法暴露关系建模和时差计算上的缺陷。

2. 误区二：箭头方向对了，关系就一定对

图形上的箭头方向只说明表达方向，不会自动证明前置逻辑正确。比如“设备到货”与“基础验收”都可能是设备安装的前置条件，但若计划把它们错误地串成一条线，可能会人为拉长工期；若该串行关系本来存在，却误画成并行，则又可能低估总工期。

因此我会在审图时先看逻辑链，不先看颜色和版式。每项工作至少要能回答：由什么触发、交付什么、谁负责、持续多久、后续工作是什么。无法回答这些问题的箭线，通常只是图面上的连接，不是经过确认的进度逻辑。

3. 误区三：关键线路就是最重要的工作清单

关键线路是根据特定计划数据和关系计算得出的结果，不是管理者凭经验挑出的“重要工作”。某工作当前总时差为零，不代表它在所有更新周期都不会变化；实际进度、工期估算、日历和逻辑关系一调整，关键线路就可能转移。

项目管理中还要关注近关键线路。如果只盯着一条当前关键线路，另一条总时差很小的线路稍有延误就会成为新关键线路。对于多专业接口密集的工程，关键线路变化的频率和触发原因，往往比单次截图上的红色箭线更有管理价值。

4. 误区四：图越大、连线越全，信息越充分

一张图如果塞入上百项活动、几十个节点标签和全部日期，往往只能放大查看，会议上很难讨论。图纸至少应按读者分层：管理层看里程碑和关键线路，计划人员看工作逻辑和时差，现场负责人看近期工作包及接口。把所有细节放进同一张图，不等于信息完整，可能只是降低可读性。

建议保留一份可计算的主计划，再生成总控视图、专业视图和短周期执行视图。每份视图都应能够追溯到同一套活动编码和版本，而不是分头手工改图。否则，图纸越多，版本冲突的概率越高。

四、专业判断逻辑：用六项验收，而不是看宣传页打分

1. 第一项：确认它管理的是活动逻辑，还是仅有图形对象

先确认软件里每项工作是否有唯一编号、持续时间、日历、前置和后续关系。如果用户只能在画布上放置箭头、节点和文字，图形对象之间却没有可计算的关系模型，那么它适合制图，不应承担主计划计算。

还要检查变更是否能从数据端回写到图形端。修改活动工期后，关键线路和节点标注是否更新？如果需要人工逐项挪动图形，制图与计算就已经分离，必须安排额外的复核控制。

2. 第二项：用有代表性的任务集做压力测试

准备一组真实但脱敏的项目活动，至少包括串行、并行、多个前置、多个后续、不同日历、固定里程碑和工期变化。对施工场景还应加入停工窗口、材料到货、验收移交和跨专业接口；对研发或产品交付，则加入评审、依赖团队和阶段门。

同一组数据分别在候选工具中建模，核对总工期、关键线路、总时差、活动编号和导出结果。重点不是追求某个工具界面最顺手，而是看计划员能否用较少的重复录入，稳定得到可复核的结果。

3. 第三项：把双代号规范要求写成验收清单

如果项目明确要求双代号图，先由计划负责人或业主代表列出交付规范：节点编号规则、虚工作画法、关键线路标识、时间参数显示方式、图纸尺寸、打印比例、修订标识和交付格式。不要等软件采购完成后才发现对方要的不是甘特图或活动节点网络图。

可以要求供应商现场完成一组样例，并把交付物留存为验收样本。验收要覆盖“导入数据，计算计划，生成图形，修改活动，重新生成，导出打印”全流程，而不是只检查演示环境里的一张预制图。

4. 第四项：评估计划变更的成本

计划软件真正的成本，不止是许可证。每月若发生多轮变更，人工更新图纸、复核逻辑、重做汇报材料的时间，可能比软件费用更值得关注。试用时可以人为改变一项关键活动的持续时间，再观察哪些视图、报表和关键线路随之更新，哪些需要手动修复。

对多人使用的场景，还要检查权限、审批、版本历史、数据备份和并发编辑。没有明确版本管理，用户很可能把“最终版”“最终版修改”和“最终版修订2”当成流程。对外部审计或合同管理要求高的项目，变更记录尤其重要。

5. 第五项：核实与现有系统的数据接口

工程项目常有编码体系、成本系统、采购系统和现场日报；数字化团队还可能已有任务管理和缺陷跟踪平台。确认工具能否通过常见文件格式、接口或可控的批量导入导出交换活动编码、负责人、状态和日期。只看“支持导出”不够，还应检验导出的字段是否能被下游实际使用。

如将 PingCode 一类协作平台用于跨团队执行跟踪，应把数据边界写清楚：哪个系统是计划基线的唯一来源，哪个系统记录日常任务状态，活动编码如何对应，谁负责同步，冲突如何裁决。它可以帮助团队协同，但是否替代专业网络计划软件，要用上述计算与格式验收结果来判断。

6. 第六项：把总成本算到三年，而非只比较首年报价

把许可证、部署、培训、数据迁移、模板配置、维护支持、升级和人员离职后的接手成本都列入三年总成本。免费或低价工具并不必然便宜：如果每次计划更新都要重新绘图，人工返工会快速累积；高价工具也不一定划算，如果项目规模小且团队无人维护复杂功能，闲置能力同样是成本。

可以用一个简单口径估算：年度工具总成本＝软件与服务费用＋培训与管理工时成本＋数据维护成本＋返工成本。其中返工成本不要凭印象填写，先做两周试点，记录计划更新次数、每次操作工时和错误复核工时，再决定是否扩大部署。

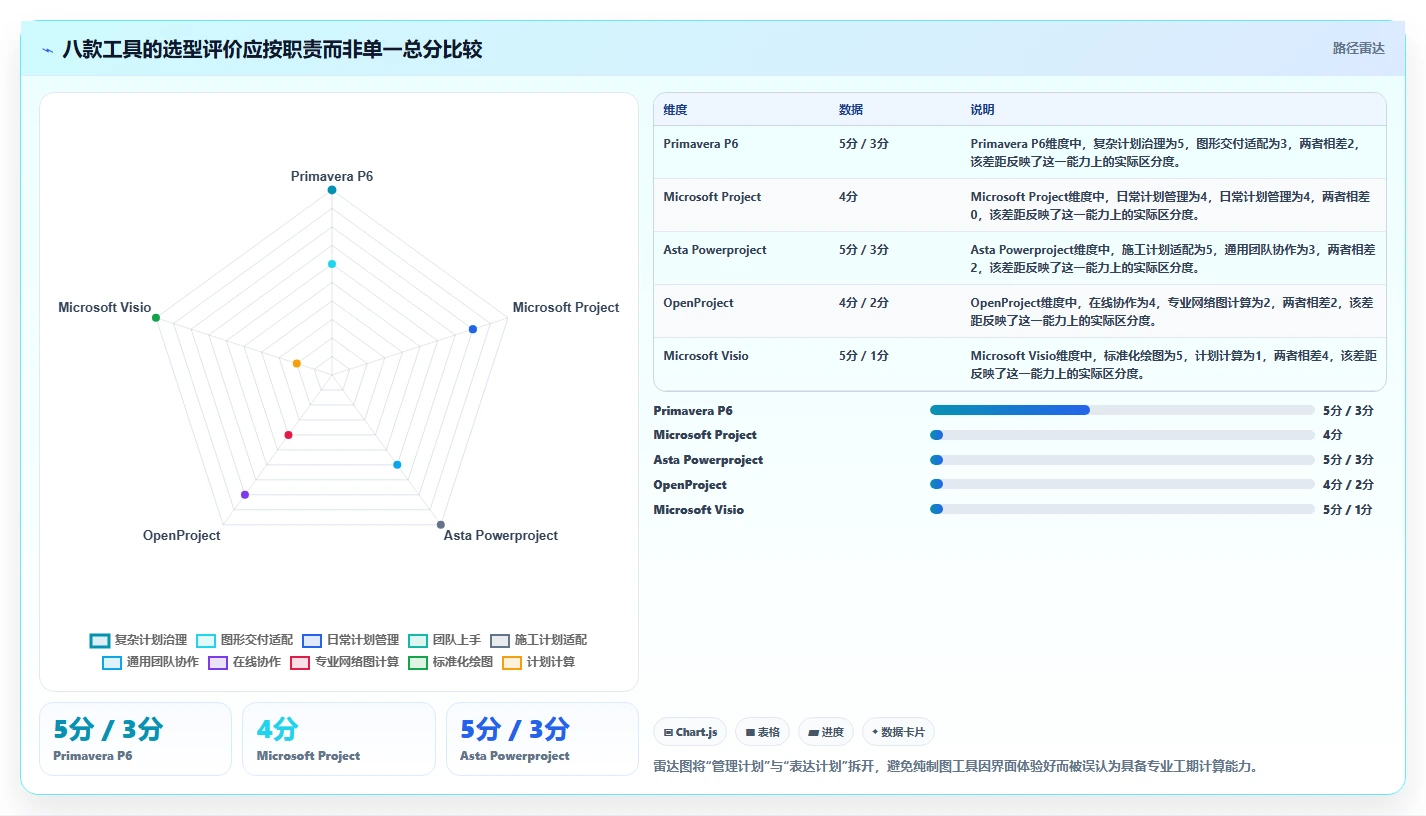

五、八款工具深度对比：分别适合什么、不适合什么

1. Primavera P6：复杂工程计划管理优先候选

Primavera P6 的优势是面向多层级计划与复杂工程活动关系管理。对大型建设项目、多个承包商并行施工、需要维护计划结构和状态数据的组织，它值得进入试点名单。它的价值通常不在“画得像不像教材上的图”，而在于能否让活动、关系、日历和更新流程形成可治理的计划体系。

代价也很明确：实施和学习门槛较高，组织需要统一活动编码、工作分解结构、日历和进度更新规则。若团队只有一位计划员、项目规模有限，购买高阶工具却没有数据治理流程，可能只是把复杂度搬进软件。采购前应让计划团队以自己的样例任务验证输出格式和关键线路结果。

2. Microsoft Project：通用计划场景的务实选项

Microsoft Project 适合需要维护任务、前后关系、资源、基线与进度状态的中型项目团队。它的常见优势是项目管理人员较容易理解任务排期与计划更新，适合作为工程或业务项目的计划计算候选。具体可用能力与协作方式会受产品版本、授权和部署方案影响，应以当前官方说明与试用结果为准。

如果交付要求是传统双代号网络图，不要只因为它有网络图相关视图就默认格式完全满足。先拿包含虚工作、复杂汇合和关键线路标识的样例验收，再决定是否需要通过模板、报表或外部绘图完成最终交付。对团队而言，版本统一和文件共享策略也要提前设计。

3. Asta Powerproject：施工计划团队重点考察

Asta Powerproject 面向施工计划管理的定位，使它适合施工单位把施工顺序、阶段计划和现场执行可视化的场景。若团队的主要问题是施工活动太多、专业接口难协调，值得用实际项目数据试用，而不是只看通用项目管理软件的功能清单。

选它时要重点核验三件事：现有计划员是否熟悉其工作方式；项目的双代号图、进度报表和合同文件是否可以按要求输出；与业主、总包或其他承包商交换数据时是否顺畅。行业定位匹配不代表所有公司都能直接落地，培训与顾问支持是否可获得，也应算进成本。

4. ProjectLibre：预算敏感场景先验证再推广

ProjectLibre 可以作为预算敏感团队尝试计划建模的候选，适合先验证“活动关系能否被清楚维护、基础计划能否满足项目管理需要”。它尤其适合做小规模试点和教育训练，不应仅凭免费或低成本就推断其适合大型组织长期管理。

试用时要重点检查复杂关系、资源与日历要求、文件交换、多人维护和历史追踪。若只是单人做一份计划，能用不代表组织化使用也能用；当多个项目并行、数据需要审计或更新频繁时，团队支持和治理能力会变成决定因素。

5. GanttProject：轻量排期，不要过度扩展职责

GanttProject 更适合轻量级项目排期、个人计划和简单团队任务安排。小项目如果只需要明确谁在什么时候做什么，轻量工具的低学习成本反而有优势。它不必承担所有复杂工程的工作，选型应以实际任务量、关系复杂度和交付标准为边界。

若项目要求规范双代号图、复杂资源平衡、严谨基线或跨组织协同，应先验证具体版本是否具备所需能力。若关键功能缺失，再用绘图软件补图可能造成双重维护，最终总成本不一定比一开始采用合适的专业工具低。

6. OpenProject：在线协作强于双代号图交付

OpenProject 适合需要在网页端协作维护任务、负责人和进度状态的团队。对于分布式团队，集中查看任务和依赖关系有助于减少状态信息散落在邮件、聊天和个人表格中的情况。它的主要评估方向应是权限、工作流、部署方式、团队协作和数据可控性。

但在线任务关系或甘特图并不自动等于双代号网络图。若合同、课程或内部规范要求双代号图，要单独测试生成与导出能力；若不能直接满足，就应把它定位为执行协作层，并明确与主计划之间的同步责任。

7. 亿图图示：网络图视觉交付的灵活选择

亿图图示适合需要快速排版、调整节点与箭线、控制图面风格的用户。对于投标文件、汇报材料、课程作业或项目评审，图形表达的灵活性确实重要，尤其是需要按组织模板统一字体、颜色、图例和页面布局时。

需要谨慎的是，视觉编辑器里的连接线不一定承载工期计算逻辑。推荐工作流是先在可靠的数据表或计划软件中确认活动关系和时间参数，再将经过复核的结果绘制成图；每次数据变更后按活动编号核对图形，避免图纸和计算表逐渐分叉。

8. Microsoft Visio：标准化制图，不替代计划控制

Microsoft Visio 的强项是图形绘制和图表标准化，适合组织已经有模板、图例和审图习惯的环境。它可以帮助团队把复杂关系呈现得更清楚，也能用于流程图、架构图等其他表达任务，作为通用图形工具有较强的适用面。

如果把 Visio 作为唯一计划工具，人工维护活动工期、时间参数、关键线路和图形版本的负担会比较明显。它适合做表达层，而不是默认承担计算层。对高频变更项目，要评估每次更新是否都需要手工重新检查节点和箭线。

六、具体案例与数据观察：一份42项活动的模拟试算

1. 案例设定：为什么简单计划也能测出差异

下面用一份情景模拟说明如何试软件，不把模拟数据冒充真实项目统计。假设某改造项目有42项活动，覆盖现场调查、设计确认、采购到货、基础施工、设备安装、联调和验收七个阶段；存在多个并行工作、三处关键接口、两项固定里程碑，以及一条需要用虚工作表达的关系。

我们给每款工具使用同一份活动清单和同一套前置关系，再要求计划员完成录入、检查工期、生成交付图和做一次变更更新。观察重点不是软件“能不能打开”，而是能否保持活动编号一致、找到逻辑异常、重算计划并生成可读成果。

2. 试算结果：绘图快，不代表更新成本低

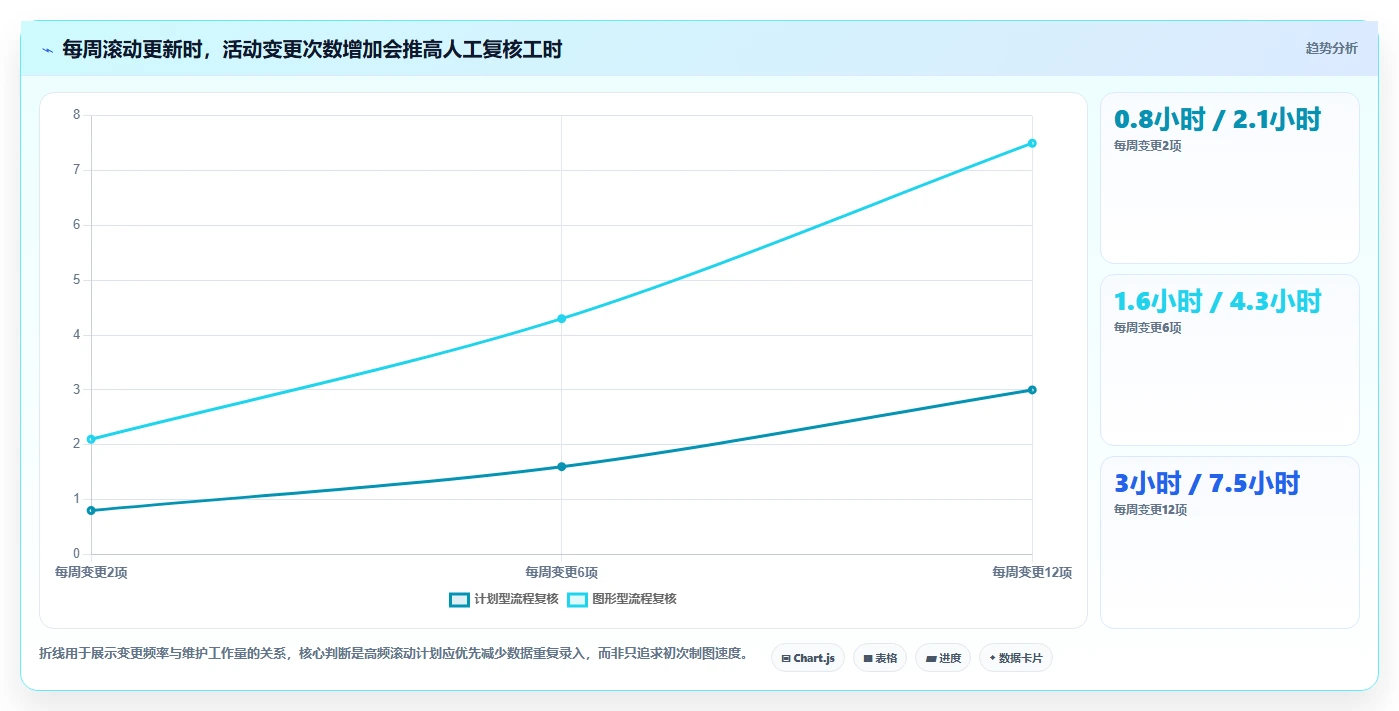

在这组模拟中，图形工具初次排版速度较快，但若要在活动工期变化后同时更新时差和关键线路，仍需要在外部完成计算并做人工核对。计划型工具初次建模可能更费时间，不过当同一计划需要多次滚动更新时，结构化数据能减少重复绘图。这里的“省时”是流程假设，不是所有团队都能达到的实际生产率。

这组试算最值得记住的，不是某个小时数，而是工作频率会改变工具选择。如果图纸只需交付一次，手工制图的效率可能更高；如果每周滚动更新，计算工具节省的重复劳动会逐渐超过首次建模的成本。

3. 三个发现：错误通常藏在边界，不藏在图面

第一，任务编码比颜色更重要。42项活动如果在计划软件、绘图文件和日报里使用不同名称，更新时就容易把同名活动误认为同一项。统一编码能够使活动、图形标注、责任人和变更记录建立可追溯关系。

第二，日历是容易被忽视的输入条件。某项工作按自然日估时，另一项按工作日排程，如果没有说明节假日和停工窗口，结果看上去仍然能计算，但日期可能与现场日历不符。工具算得精确，并不代表输入假设正确。

第三，近关键线路要进入例会讨论。如果一条非关键线路只剩很少时差，采购或审批延迟就可能让它变成关键线路。计划软件能够给出信号，项目团队还要判断是否需要提前协调供应、调整资源或改变施工顺序。

七、不同情况下的行动建议：按交付目标选工具组合

1. 你只需要一张双代号图

先确定图的规范和审查要求，再选亿图图示或 Microsoft Visio 这类图形表达工具。活动工期与逻辑关系先放在可校验的数据表或计划软件中，至少由第二人复核关键线路、时差、节点编号和虚工作。图纸完成后，保留数据来源和版本日期，方便之后追溯。

如果任务少、一次性交付、变更很少，没必要为了制图购买复杂的工程计划系统。但也不要在图里直接凭经验画关键线路；哪怕使用表格手工计算，也要留存正推、逆推过程和复核记录。

2. 你要持续做工程进度控制

优先试用 Primavera P6、Microsoft Project 或 Asta Powerproject 中与团队业务最匹配的候选。用真实脱敏计划测基线、实际进度、剩余工期、关键线路变化和报告输出，再检查计划员是否能在团队内接手维护，而不是只有供应商顾问会操作。

建议选择一个专业、一个项目或一个分包单位先试点。试点期间记录每次状态更新的来源、计划员处理时长、关系错误数量和版本争议，再决定是否扩展。不要一次性把整个组织的所有模板和计划迁移进新系统。

3. 你需要跨部门在线跟踪任务

如果主要痛点是任务状态散落、责任边界不清或跨团队阻塞难追踪，可以评估 OpenProject 或适合组织的协作平台。对于 100 人以上的组织，PingCode 可作为研发与跨团队任务协同层的示例纳入讨论，但需要单独验收其具体版本、权限、流程、集成和依赖关系能力。

如果协作工具不负责计划计算，就明确谁维护基准计划、谁更新执行状态、如何对齐活动编码和日期。建议规定固定同步周期，并设计冲突处理规则：协作状态与进度主计划不一致时，由计划责任人核验事实并更新唯一主版本，而不是两边各改各的。

4. 你是个人、学生或预算有限的小团队

先用 ProjectLibre 或 GanttProject 验证活动拆分、关系设置和基础计划是否满足需求；如果只需要最终图面，再用绘图工具完成排版。做课程设计时，重点学习网络计划逻辑，别把“软件自动算出一个结果”当作理解关键线路的替代品。

若之后要将计划用于合同、资源调度或现场控制，再重新评估专业工具。小团队选择轻量方案并不落后，关键是使用边界清晰、数据能导出、计划有人负责。

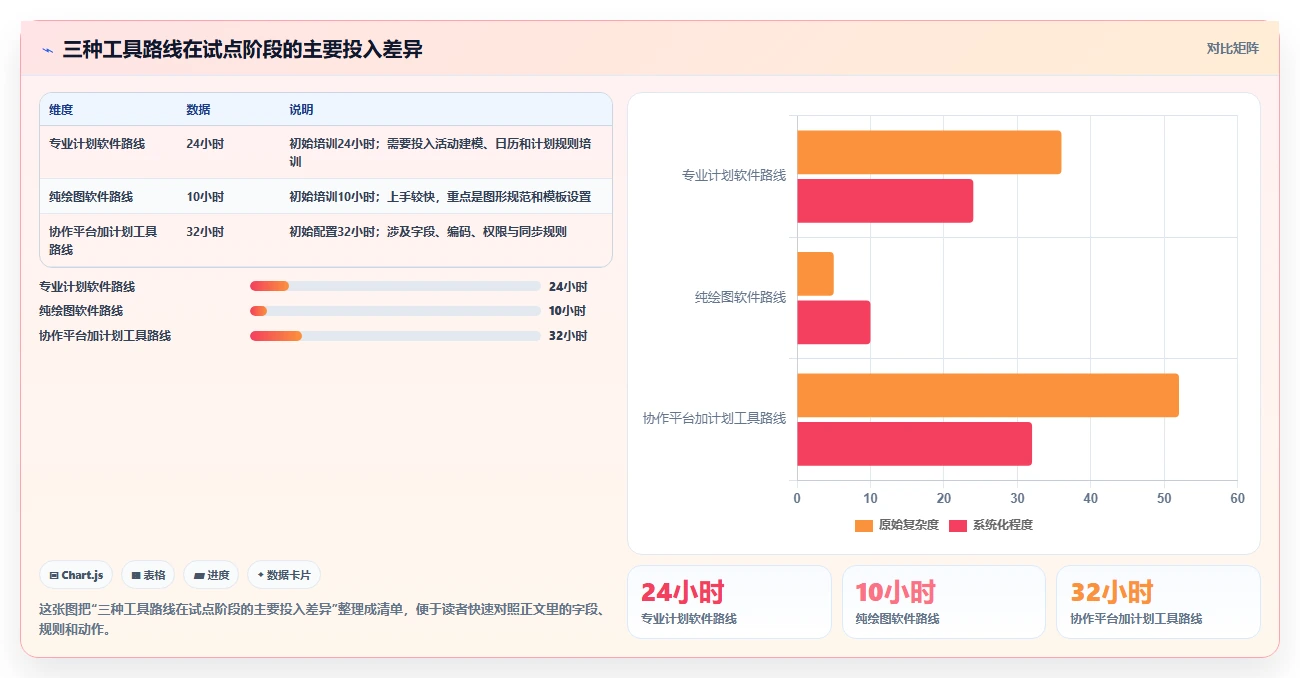

5. 采购前的两周试点清单

1. 准备一份脱敏的代表性计划，覆盖并行、汇合、固定里程碑、不同日历和虚工作关系。

2. 要求候选工具完成活动录入、逻辑检查、工期计算、关键线路识别和图纸导出。

3. 临时改变一项关键活动工期，检查相关日期、时差、关键线路和图形标注是否同步更新。

4. 让另一位计划员接手文件，记录上手时间、容易出错的字段和需要口头解释的隐性规则。

5. 核对文件交换、版本记录、权限、备份、打印效果和组织现有编码体系。

6. 记录每轮更新的人工工时与复核问题，用实际数据比较三年总成本，而非仅比较首年报价。

八、不同情况下的取舍与最终决策

1. 复杂计算与快速交付之间怎么取舍

越依赖关键线路、合同节点和资源协调，越应优先保证计划计算和变更控制；越偏一次性展示，越可以优先考虑图形表达和版式效率。若两者都重要，就采用“计算工具维护计划、绘图工具负责交付”的组合，并通过统一编码和变更记录控制两端一致性。

组合工具不是免费的折中方案。它会增加接口、复核和版本管理成本，适合两类场景：专业计划系统的图形输出不符合要求；或图形工具更适合组织的汇报模板，但项目又必须保留可计算的主计划。若两种条件都不成立，单一工具更简单。

2. 低成本与低风险之间怎么取舍

短期低成本方案适合低频变更、小团队和一次性交付；当活动数量、更新频率、审计要求和参与组织增加，手工维护风险会抬升。判断升级时机，可以观察三个信号：每次更新都要多人重复录入；计划与图纸经常对不上；关键线路变化只能靠个人经验发现。

相反，如果项目只有少量活动、每月才更新一次、没有复杂资源关系，而且图纸由固定人员维护，那么部署大型系统带来的培训和治理成本可能得不偿失。工具复杂度应与项目治理复杂度匹配，而不是与组织规模简单挂钩。

3. 云端协作与本地控制之间怎么取舍

云端协作有利于跨地点更新和集中查看，适合团队成员分散、状态变化频繁的项目；本地部署或文件化工作流有时更适合数据控制要求严格、现场网络条件受限的环境。无论选哪种，都要核实备份、访问权限、历史版本和离线应急方式。

如果团队已经有协作平台，不必为了“统一系统”立刻替换所有专业工具。可以先把任务协同和计划计算的责任边界做好，再评估集成是否真正减少工作量。集成数量增加不等于流程变好，关键是数据不重复、责任人明确、变更能够追溯。

4. 下一步怎么做

先写一页需求说明，明确项目规模、活动数量、更新频率、双代号图规范、是否需要资源与基线、团队人数、部署要求和现有数据来源。然后从八款工具中选两到三款进入试点，不要八款全买，也不要只看演示视频作决定。

最后用一组相同的活动数据做验收：能否正确建模、能否解释计算结果、变更后能否同步更新、团队能否接手、最终交付是否符合规范。五项都通过，才谈价格和推广。我的核心判断是：双代号网络图软件的好坏，不在它能画多少条箭线，而在计划发生变化时，它能否让逻辑、计算、图纸和责任记录仍然保持一致。
