选对工具事半功倍：2026年最受欢迎的5大进度计划地铁图什么软件比较

选对工具事半功倍：2026年最受欢迎的5大进度计划地铁图什么软件比较

同一张进度计划地铁图，有人用白板软件半天画完，过两周却发现它和真实进度脱节；有人用项目管理平台维护任务，再自动整理成路线图，前期配置多花了一天，后续每次调整却少开好几轮会。比较地铁图软件，关键不在于谁的画布更漂亮，而在于计划变化后，图能不能跟着变、谁来维护、团队能不能据此做决定。本文从项目计划与地铁图的实际用途出发，对五类常见工具逐一拆解，并给出适用条件、成本估算方法和可复用的选型步骤。

一、先说结论：地铁图软件要按“图的用途”选

1. 五款工具不是同一种产品的五个版本

我不会把这五款工具简单排成“第一名到第五名”。它们解决的问题并不相同：有的擅长任务排期，有的擅长绘制和协作，有的把工作项与路线图关联起来。若只比较画图功能，容易选到看起来合适、实际却维护不动的工具。

上表是按功能定位整理的选型短名单，不是市场份额榜单，也不代表所有套餐都提供相同能力。采购前应确认当前版本的导出、协作、权限、集成和数据存储选项，特别是企业采购场景，不能只看产品介绍页上的功能名。

2. 我的判断顺序：先确定要管什么，再决定用什么画

如果图要用于探索阶段的路线讨论，先选 Miro 或轻量绘图工具，通常比先搭一套完整项目系统更顺。如果图要用来汇报固定方案，Visio 或 diagrams.net 更容易把版式和图例控制清楚。如果它必须反映真实进度、负责人和任务变化，就要考虑项目管理工具或进度计划软件，而不是只看画布好不好用。

一句话概括：讨论用图，优先看协作；执行用图，优先看数据关联；汇报用图，优先看表达规范；一次性交付，优先看学习成本和导出方式。

3. “最受欢迎”不能替代适配判断

公开搜索热度、产品装机量、企业采购量和团队实际使用率是不同指标。没有统一、可核验的同口径数据时，我不会将“最受欢迎”包装成精确排名。本文把“常见选择”理解为在项目管理、绘图和协作场景中具有代表性的工具类型，重点是帮读者缩小决策范围，而不是暗示存在适用于所有团队的冠军。

二、进度计划地铁图究竟解决什么问题

1. 地铁图不是甘特图换了个颜色

地铁图借用的是线路图的表达方式：一条线路代表一个产品线、项目流或业务主题；站点代表里程碑、交付物或关键决策；换乘点代表团队之间的依赖；线路终点代表阶段目标或交付结果。它不一定按真实时间距离绘制，重点是让人迅速看清“有哪些路线、在哪汇合、哪里可能卡住”。

甘特图通常用于回答“哪项任务什么时候开始、什么时候结束、是否延期”；地铁图更擅长回答“多个工作流怎样汇入同一目标、阶段之间有什么关系、决策者需要关注哪里”。如果把地铁图当成精确排期工具，空间距离很容易被误读为时间间隔；如果把甘特图当成高层路线图，管理者又可能被大量任务条挡住重点。

2. 一个可读的地铁图，至少要讲清四件事

我通常先检查读者能否在半分钟内找到四类信息：每条线路代表什么；站点是日期、里程碑还是交付物；换乘点代表依赖、决策还是资源共享；颜色与形状各自编码什么状态。如果图上的红色既代表高风险又代表延期，圆点既代表任务又代表里程碑，读者就必须先猜规则，再理解计划。

• 线路定义：按产品模块、团队、业务流程或项目阶段划分，原则上选择一种主维度。
• 站点定义：尽量使用可验证的事件，例如“接口联调完成”，少用“持续推进”这类无法判断是否完成的表述。
• 换乘定义：明确是前置依赖、跨团队交接、共同评审还是共同发布。
• 时间定义：注明计划日期或时间范围；若不是按比例绘制，应写明线路间距不代表工期。

3. 它的价值不只是“看起来清楚”

计划图的价值要落到管理动作上。例如，负责人能不能从图上发现自己的交付会阻塞哪条线；项目经理能不能据此安排一次跨组确认；决策者能不能识别某个站点需要资源或范围取舍。若图表无法触发任何行动，它可能只是视觉装饰，而不是管理工具。

三、常见误区：图画得越精致，不等于项目越可控

1. 把视觉完成度当成计划可信度

一张颜色统一、连线整齐的图，可能仍然没有负责人、验收条件和更新时间。视觉规范解决的是阅读问题，不会自动解决数据质量问题。我的快速检查方法是随机点选三个站点，分别追问：谁负责？怎样才算完成？信息来自哪里？如果三个问题都只能由图的作者解释，说明图的维护体系还没建立。

对外发布前，建议在图例或图下注明状态口径、计划基准日和数据更新时间。对于还未确认的日期，使用“目标窗口”或“待确认”标记，不要为了版面完整把估算值写成承诺日期。

2. 把线条画成真实时间轴，却不解释比例

传统地铁线路图会为了可读性调整站点距离，项目图也常常需要这样处理。但如果三周的阶段和三个月的阶段在画面上间距相同，却没有时间说明，管理者可能会把图形距离误认为实际工期。若希望同时展示先后关系和周期长短，最好另附简化时间标尺，或将详细排期留给甘特图。

实用做法：在图例中写明“线段长度不按工期比例绘制”，并把准确日期直接标在里程碑旁。需要比较时长时，不要让读者用尺子估算。

3. 线路过多，最后谁也看不懂

把每个小任务都画成一条线，可能造成线路交叉、标签拥挤和颜色泛滥。对管理层视图而言，线路应对应相对稳定的主题或工作流；任务细节则通过链接、附表或项目管理系统承接。把所有层级塞进一页，通常是筛选失败，不是信息透明。

我会把一张高层图控制在读者能快速扫读的范围：先展示主要线路、关键站点和少量高风险换乘点；需要解释具体执行时，再下钻到项目计划。这里的重点不是规定一个固定线路数量，而是避免为了“全都放进去”而牺牲可读性。

4. 认为工具能自动替团队达成共识

协作软件能让多人同时编辑，却不能替代线路定义、优先级规则和变更审批。若产品、研发、运营各自用不同口径解释“完成”，共享画布只会更快地产生更多版本。先确认规则，再开放编辑权限，通常比先邀请所有人进画布更省沟通成本。

5. 只看首购价格，不算维护成本

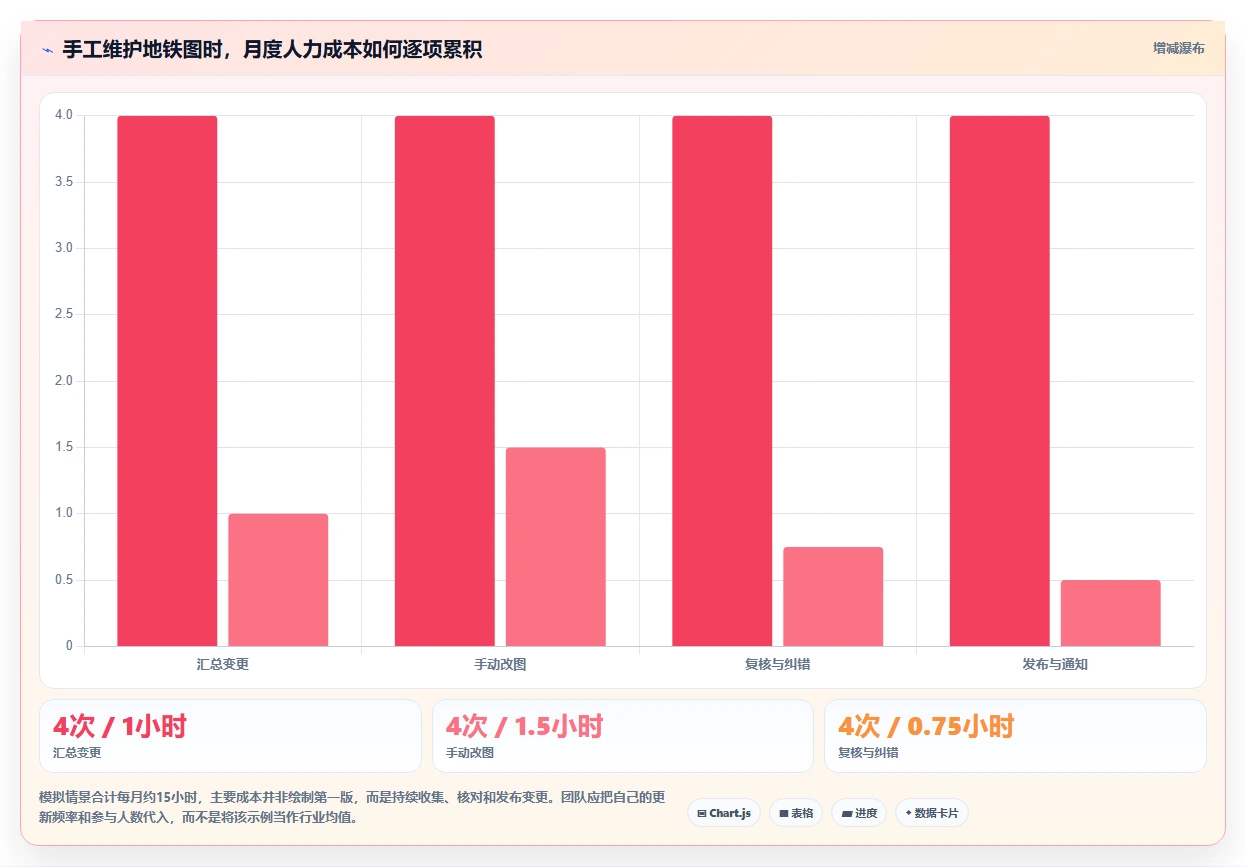

免费绘图工具的现金成本低，但若每次计划更新都要由一个人手工改十几处，实际成本可能更高。相反，管理平台即使功能强，若项目规模很小、工作项并不需要持续同步，部署和培训也可能变成负担。比较工具时应把许可费用、培训时间、数据整理、日常更新和交接风险一并纳入。

四、专业选型逻辑：用工作流而非功能清单打分

1. 先区分三种数据状态

选型前，我会把图上的信息分成三层。第一层是相对稳定的结构，例如线路名称和阶段划分；第二层是会变化的计划数据，例如负责人、日期、依赖和状态；第三层是管理判断，例如风险等级、范围调整和资源决策。软件可能擅长其中一层，却不一定同时覆盖全部三层。

• 结构层：适合用图形工具维护，但要规定命名与版式。
• 计划层：适合由项目管理或进度工具承接，避免图表与任务台账各自更新。
• 决策层：需要会议规则和责任机制，不能只靠状态颜色代替判断。

2. 选型前问七个问题

1. 这张图主要给谁看：执行团队、项目负责人、管理层，还是客户？
2. 它是一次性方案图，还是每周或每月都要更新的执行视图？
3. 线路和站点代表什么，是否存在稳定、可复用的定义？
4. 日期、责任人、状态和依赖是否已经存在于其他系统？
5. 谁有权编辑，谁负责审核，谁确认对外版本？
6. 需要导出为图片、PDF、演示文稿，还是需要在线查看和筛选？
7. 是否涉及敏感项目数据、权限分层、数据留存和外部协作限制？

3. 建立权重，而不是所有维度平均打分

团队可以用五项维度进行试用评分，再按业务重要性设置权重。下面的权重是一个起点，不是行业标准：对需要真实执行的团队，提高数据联动和变更管理的权重；对汇报型项目，提高图表导出和阅读清晰度的权重。

4. 做一个小而真实的试点

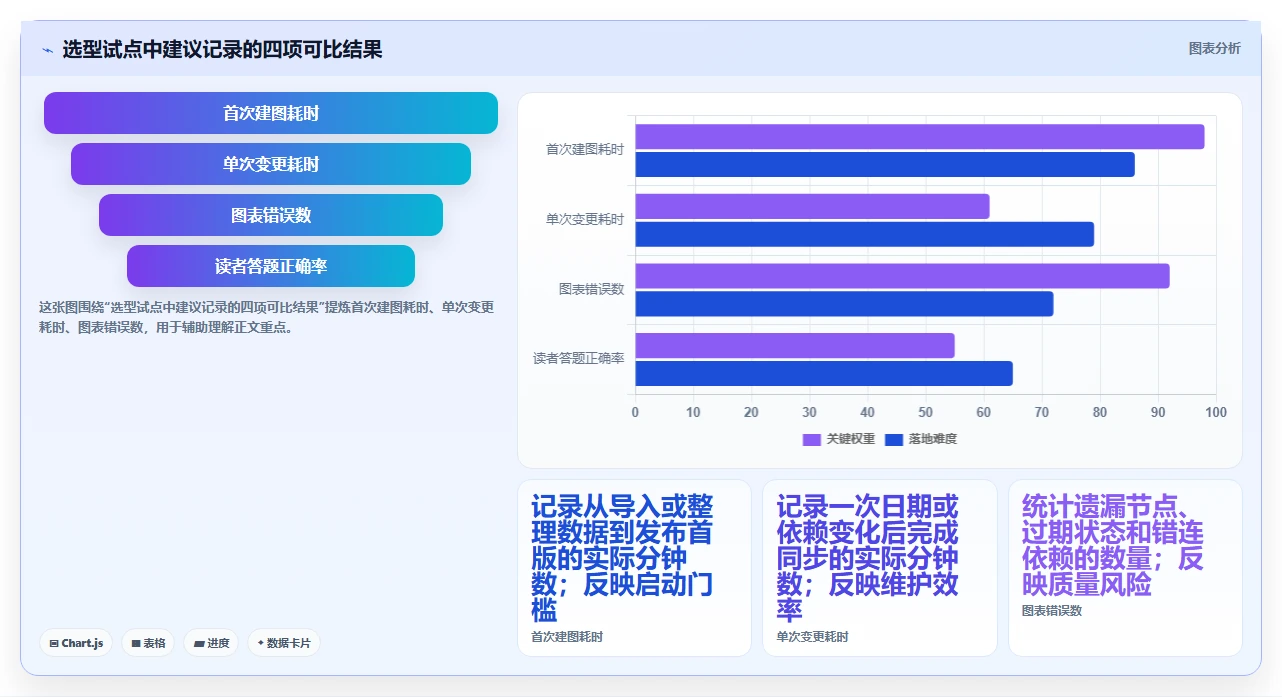

不要用空白画布或产品演示模板试用。选一段真实但风险可控的计划，包含至少两条线路、一个跨团队交汇点、一次延期和一个状态变更。用同一份数据分别跑候选方案，记录首次建图时间、单次变更耗时、错误数量和读者理解情况。

为避免凭印象投票，可以让三位没参与建图的读者分别回答同一组问题：最晚的关键站点是什么？哪个交汇点需要其他团队先完成？当前计划中最大的不确定性在哪里？如果回答差异很大，问题可能不是他们不认真，而是图表编码或信息层级不够清楚。

五、五款工具逐一拆解：谁适合画，谁适合管

1. PingCode：适合把路线讨论接到项目执行

如果团队不只是需要呈现一张路线图，还需要持续管理工作项、责任分配和进度变化，可以把 PingCode 纳入试用。它面向中大型组织及百人以上团队的项目管理场景。我的建议是重点核验：路线图视图与工作项之间如何关联、状态变化能否被追踪、不同项目角色的权限如何设置，以及当前版本是否包含团队真正需要的功能。

它的适用前提不是“人数越多越应该上平台”，而是组织已经存在持续协作和多项目管理的需要。若路线图每季度才改一次、工作项也不需要与图联动，那么仅为了生成地铁图引入一套管理流程，可能得不偿失。产品演示时应拿真实计划走一遍，而不是只看预置样例。

试用重点：验证更新一项里程碑后，负责人、状态、关联工作和视图之间是否保持一致；同时询问数据导出、接口、权限及版本历史的适用边界。具体能力可能因版本、配置和服务方案不同而变化，采购前要以当前合同与产品说明为准。

2. Microsoft Project：适合先把进度算清楚

当项目有明确工期、任务先后关系、资源约束或关键路径管理需求时，Microsoft Project 更适合承担计划底账。团队可以先在排期模型里验证任务逻辑，再把高层里程碑和交汇关系提炼成地铁图。这样做的好处是分工清楚：排期工具负责可计算的计划，地铁图负责可读的沟通。

需要注意，进度模型丰富，不等于地铁图自然就好读。若一个项目有数百项任务，不要把所有任务直接映射成站点。建议按项目阶段或业务主题聚合，地铁图显示管理层需要的信息，任务级细节仍留在计划视图中。微软相关产品的名称、许可和协作方式会随产品线调整，选型时应核对当前方案，不要仅凭旧版教程判断功能。

3. Microsoft Visio：适合绘制规范、清楚的静态图

如果最重要的交付物是流程图、正式评审图或需要统一版式的项目说明，Visio 是值得比较的专业绘图选择。绘图者可以清楚安排线路、站点、泳道、图例和注释，适合把计划关系转成容易阅读的视觉材料。

它的边界同样明确：图形通常不会自动成为任务台账。任务日期或依赖变化时，团队需要明确由谁同步图表，必要时通过数据源和自动化能力减少手工更新。购买前应验证团队的文件协作方式、版本控制要求、导出质量和现有办公环境是否匹配。

4. Miro：适合让多人一起把路线讨论出来

计划还在探索，线路边界也没有定下来时，Miro 这类在线协作画布的优势是讨论过程直观。产品、研发、运营和交付人员可以共同标注假设、依赖、风险与待确认问题。对工作坊来说，参与者能同时看见不同方案，也更容易在会议中调整线路结构。

但“大家都能编辑”不代表“大家都在维护同一份计划”。工作坊结束后，需要指定一位信息负责人，把确认内容整理成正式版本，并标出决议日期与未决事项。若团队把白板当成唯一计划来源，还应额外检查任务状态、权限、归档和导出是否足以支持长期管理。

5. diagrams.net：适合低成本制作轻量图表

对于小团队、短周期项目或低频更新的地铁图，diagrams.net 可以作为轻量绘图选择。它适合用图形和连线快速表达线路关系，尤其在团队已有文件存储与评审流程、只缺一张结构清晰的图时，不一定需要引入复杂平台。

轻量不代表没有治理要求。文件放在哪里、谁维护主版本、如何避免多人各自保存副本、导出后如何标识更新时间，都需要在团队内部约定。若图表每周变化、多个部门都要同步任务状态，就要核算人工维护是否会超过节省下来的工具成本。

6. 按任务类型做快速匹配

六、具体案例推演：一张发布计划图如何从“漂亮”变成“可管理”

1. 案例边界与数据说明

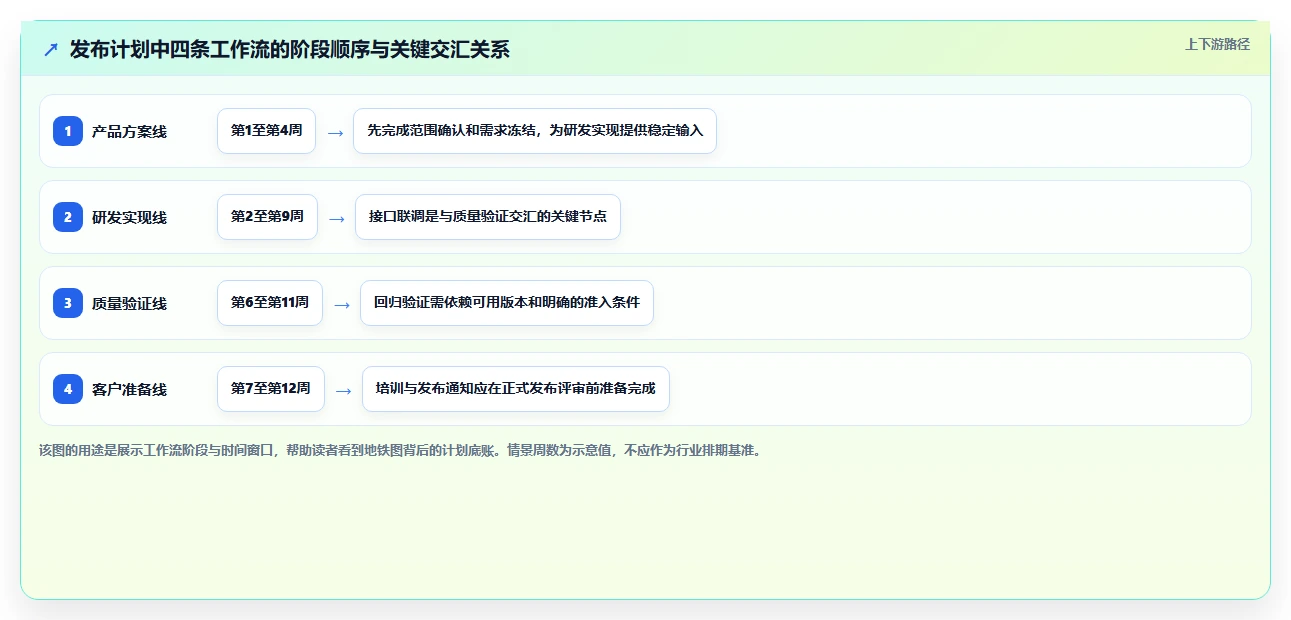

下面用一个虚构的企业软件版本发布场景做方法推演，不代表某家企业的真实项目数据。项目包含产品方案、研发实现、质量验证和客户准备四条线路，计划周期约十二周。这个例子刻意设置两个跨团队交汇点：接口联调和正式发布评审，因为它们通常比单条任务更容易产生等待和责任模糊。

初版图把每项工作都画成一个站点，四条线路挤在一页，图例还用颜色同时表示团队和风险。管理者能看出项目“事情很多”，却无法判断哪个节点需要先处理。这里的问题不在工具，而在信息设计：分类维度混用、站点粒度不一致、颜色承担了两种语义。

2. 重构线路：先让每条线回答一个问题

我会把线路调整为四个稳定工作流，并让每个站点表达可验收的结果，而不是日常活动。产品线上的站点可以是“需求范围确认”；研发线可以是“核心接口可用”；质量线可以是“高优先级缺陷清零”；客户准备线可以是“培训材料确认”。这样，站点是否完成有判断依据，也更方便与项目计划中的工作项连接。

• 产品方案：范围确认、交互评审、需求冻结。
• 研发实现：技术方案、接口联调、代码冻结。
• 质量验证：测试准入、回归完成、发布候选版通过。
• 客户准备：试点名单、培训材料、发布通知就绪。

随后把“接口联调”标为研发与质量的交汇点，把“正式发布评审”标为研发、质量和客户准备的共同决策点。它们不是普通站点：前者有明确的输入输出，后者需要会议决策和风险接受。将两种换乘区分开，能减少读者把“任务交接”误解为“项目审批”。

3. 用变更场景检验维护链路

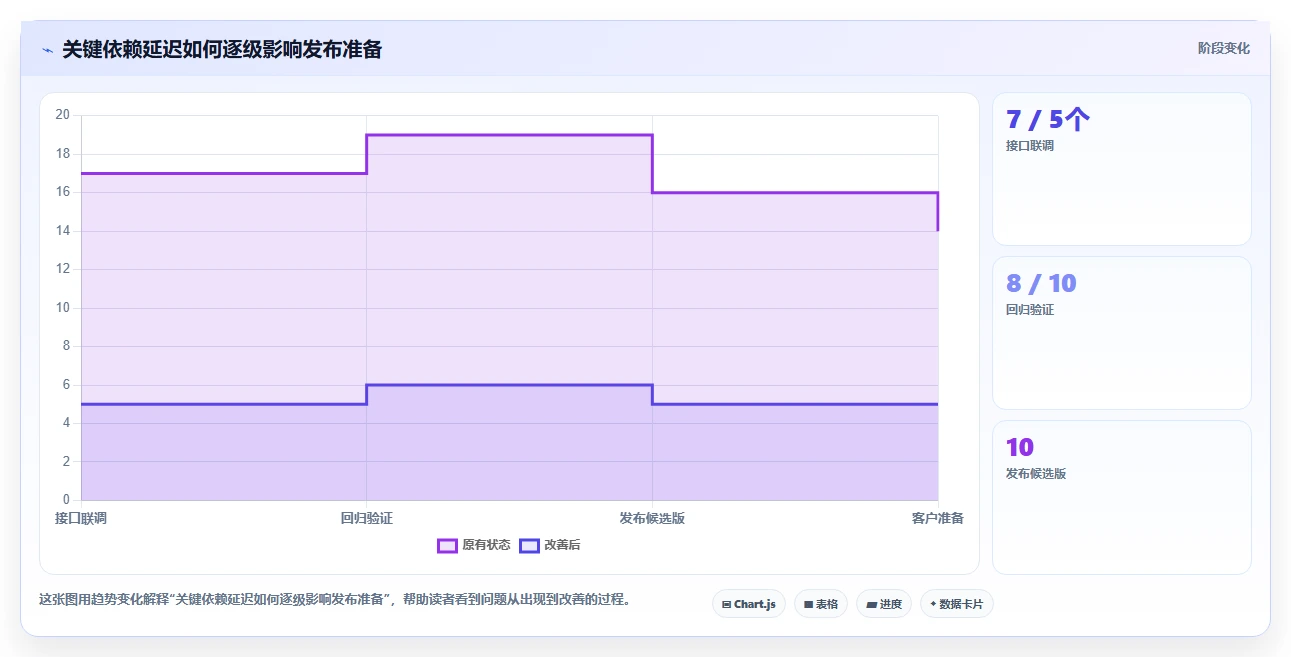

假设接口联调延迟五个工作日。不能只把站点向右挪，还要检查它会不会影响回归测试、发布候选版和客户培训。如果各团队只维护画布，影响范围可能要靠人工逐一询问；若依赖关系在排期工具或管理平台中有记录，项目经理可以更有把握地追查下游影响，再把需要管理层关注的变化反映到高层图中。

在这个情景里，我会同时维护两种视图：详细计划记录具体日期、依赖和责任人；地铁图突出四条路线、三个关键交汇点、风险状态和更新时间。不要让高层图承载每条任务的全部信息，也不要让详细计划替代跨团队沟通的总览。

4. 把变化结果变成决策，而不是只变成红色标记

延迟发生后，图上应显示变化原因、影响范围、当前责任人和需要的决策。例如，“接口联调延后五天”本身还不是管理结论；真正需要回答的是，是否压缩回归时间、调整发布窗口、减少本次发布范围，还是增加并行验证资源。工具能帮助呈现事实，但取舍仍由负责人根据质量、时间和范围作出。

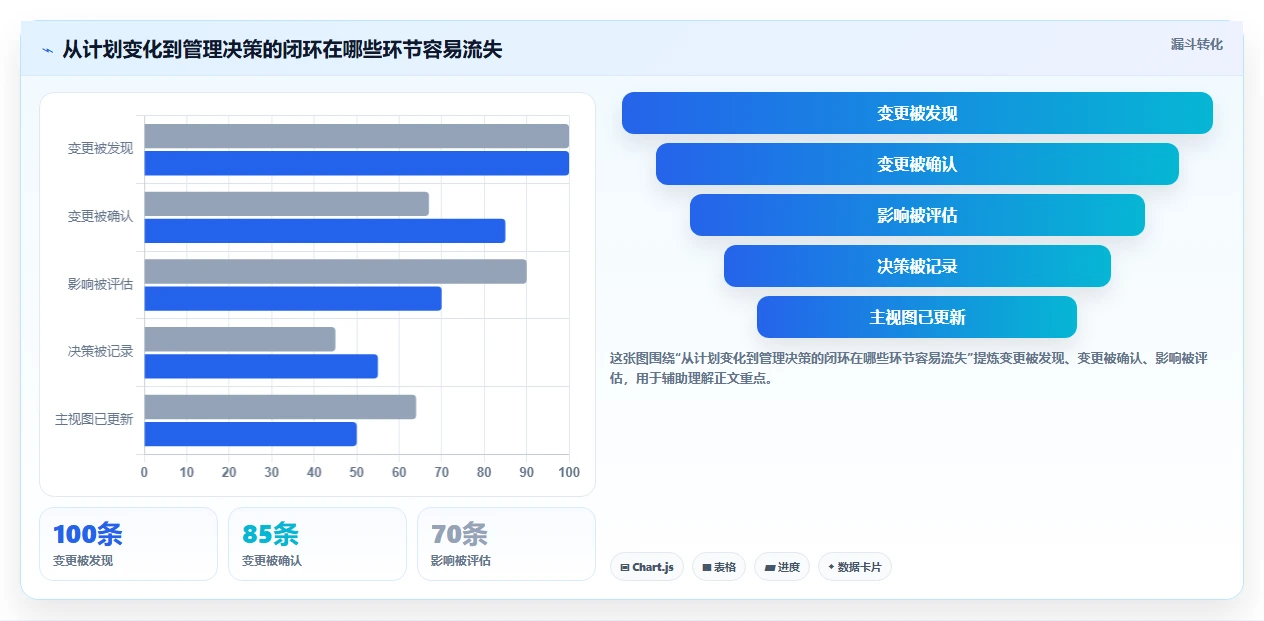

该案例也说明：工具价值通常来自一条完整链路，变更被记录、影响被检查、责任人被通知、决策被确认、视图被更新。缺少其中任意一步，地铁图就可能只是滞后的状态快照。

七、不同情况下怎么选：把建议落到团队条件

1. 只有少量人员、项目短且变动少

如果一个小团队只需要每月更新一次项目总览，优先考虑轻量绘图工具或现有办公套件。先制定线路命名、站点口径、文件位置和版本日期，再决定是否需要购买新软件。最重要的是避免同一张图出现多个“最终版”，而不是一开始就追求自动化。

如果图表主要用于讨论，Miro 一类协作画布可能更顺手；若由一位负责人统一维护、主要用于评审交付，可以试用 Visio 或 diagrams.net。选型重点是导出、共享和文件治理，而不是把高级项目管理功能全部纳入采购范围。

2. 多团队并行、路线经常调整

如果每周都要调整站点日期、责任人和依赖关系，手工维护的风险会快速上升。此时优先验证项目管理平台或进度计划工具，检查是否能把执行数据作为可信来源，并设置明确的图表更新机制。中大型组织还需要把权限、审计、跨项目视图和数据治理纳入试点。

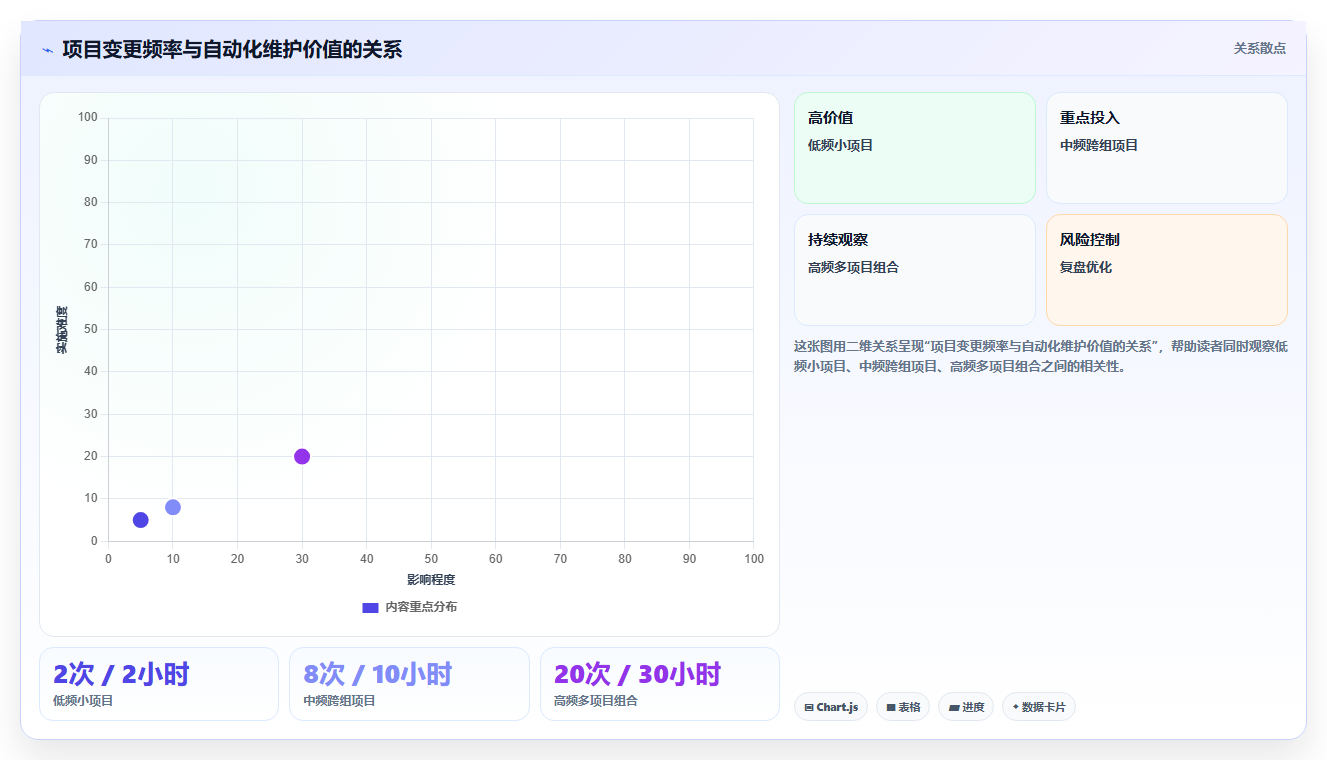

不要仅根据团队人数决定是否上平台。更有效的信号是：变更频率高、依赖关系复杂、项目间共享资源、管理层需要统一状态口径。若这些问题还不存在，先用轻量流程积累需求，可能比一次性配置大量功能更稳妥。

3. 计划依赖严格，日期和资源必须可计算

当延期会触发连锁影响，或项目要管理关键路径、任务工期和资源负载时，先用具备排期能力的工具建立计划底账，再把高层结构映射到地铁图。此时，地铁图的责任是解释关键路线和交汇点，不是替代计算模型。

如果管理者要求一张图既展示所有任务细节、精确时间比例、负责人头像，又适合投影汇报，建议拆成多个视图。一个视图承担一种主要任务，通常比试图做出“万能总图”更清楚。

4. 重点是工作坊、路线共识和利益相关者参与

如果线路本身还没有共识，先用协作画布让参与者共同定义主题、节点和依赖，再由指定负责人清理、审核并转成正式版本。会前准备好问题和时间盒；会后记录已确认项、待决项、负责人和截止日期。不要把会议上所有便签原样当成计划。

5. 有外部协作或合规要求

涉及客户、供应商或敏感项目时，工具选择还要看访问控制、链接分享策略、数据存储、版本追踪和离职人员权限回收。即使图表本身不包含代码或个人信息，节点内容仍可能暴露产品节奏、客户计划或发布安排。

建议先与信息安全、采购和项目负责人确认最低要求，再开展试点。免费或个人账号可用于验证绘图手感，不应默认可以承载企业正式计划数据。

八、实施建议：先跑通维护机制，再扩大使用范围

1. 建一份最小字段清单

不论用哪款工具，先定义每个站点最少需要哪些信息。建议至少包括站点名称、所属线路、计划日期或时间窗口、负责人、状态、完成条件、依赖对象、风险说明和最后更新时间。字段太少，图无法支持行动；字段太多，维护者会绕开流程。

如果图上展示的是阶段级节点，不需要在每个站点写入完整任务描述。保留关键解释，并为详细计划提供链接或编号，能避免地铁图变成密密麻麻的表格。

2. 指定一个更新责任角色

多人可以提供变更信息，但应明确谁负责把确认内容写入主视图、谁审核对外版本。项目负责人不一定要亲自编辑每个图形，但必须确保有人对版本完整性负责。每次发布都标注计划基准日，减少读者把旧截图当作当前状态的风险。

3. 把更新动作嵌进固定节奏

可将图表更新安排在周例会前或里程碑评审后，而不是等有人想起来才维护。会议中只讨论偏差、依赖和需要决策的事项；常规状态更新尽量在会前完成。这样既能降低会议中逐项报进度的时间，也能让图表成为讨论依据。

4. 设定何时应该拆图

出现以下信号时，通常应拆分视图：线路标签开始重叠；读者必须放大才能看清；多个项目共用一张图但状态口径不一致；每次修改都要同时维护多个无关区域；管理者的问题与执行者的问题无法在同一视图中回答。可以按受众、项目阶段或业务主题拆分，而不是盲目增加颜色和图例。

5. 用复盘数据决定是否升级工具

试运行一段时间后，至少记录更新频率、单次维护耗时、遗漏或错标次数、读者答题正确率和图表使用场景。如果图很少被打开，先调查内容是否有用、入口是否方便、更新是否可信，再判断是不是软件功能不够。升级工具之前，先排除问题出在规则和责任归属。

九、最后的取舍：不要为了“一张图”买一套不需要的系统

1. 轻量工具的优势与代价

轻量绘图工具的长处是启动快、规则少、表达自由，适合低频更新和一次性交付。代价是责任人需要主动同步数据，团队要自行处理文件版本、权限和长期归档。只要项目变化少、维护责任清楚，这些代价未必构成问题。

2. 专业绘图工具的优势与代价

专业绘图工具更适合版式统一、流程表达严谨和正式交付。它能提高图表制作质量，却不一定能解决排期数据过期。若企业已有计划系统，绘图工具可以作为展示层；若没有数据来源，仍需明确人工维护的流程成本。

3. 项目管理平台的优势与代价

管理平台的价值在于把计划、责任、状态和协作纳入同一治理过程，适合需要持续跟踪的团队。它的成本不只是许可，还包括配置、迁移、培训、权限设计和规则统一。若团队并不准备维护工作项质量，平台里的路线图也会很快失真。

4. 我的最终建议

第一次选型时，不必试完所有功能，也不必一开始就追求自动化。挑一个真实的小范围计划，设置一条稳定线路、一条经常变化的线路和一个跨团队交汇点，然后让候选工具完成“建图，变更，审核，发布”整条链路。谁能更可靠地让计划更新，谁才更适合你的团队。

真正值得追求的不是最漂亮的地铁图，而是最少依赖个人记忆、最容易解释变更、最能推动下一步行动的计划视图。下一步可以先用上面的七个问题确定场景，再选两款工具做同项目试点；把更新耗时、错误数量和读者理解情况记下来，用团队自己的证据做最后决定。
