项目进度计划网络图最容易画错的地方，不是箭头方向，而是把“看起来连起来了”误认为“进度逻辑已经成立”。在一个包含约80项活动、多个跨部门依赖的模拟项目中，我把同一份排期分别放进专业进度计划软件和通用绘图工具：前者可以根据工期与依赖关系计算关键路径，后者能更快做出清晰的汇报图，但不会自动告诉我某条依赖是否会让交付日期顺延。选工具前，先问清楚团队需要的是可计算、可维护的计划，还是便于讨论和展示的网络图。

一、先讲结论：没有一款工具能同时赢下排期计算与图形表达

1. 按使用目的选，比按功能数量选更有效

如果项目经理要频繁调整工期、资源与依赖关系，并需要追踪关键路径，优先试用 Microsoft Project、Oracle Primavera P6 或 ProjectLibre。这类工具把活动、工期、日历和逻辑关系作为计划模型的一部分；修改任务条件后，排期结果可以重新计算。

如果团队已经有经过确认的计划，只需要把依赖关系做成清晰的讨论稿、评审材料或客户展示图，diagrams.net、Lucidchart、亿图图示更容易上手。它们擅长布局、标注、颜色和协作，但不能替代专业排期引擎对工期、日历和关键路径的计算。

如果项目涉及多项目组合、复杂资源协调、基线控制、进度偏差分析或严格的变更审计，我会优先验证 P6 一类专业计划平台的管理能力；但如果团队规模不大、排期变化少，直接上重型系统往往会先增加数据维护工作，再谈收益。

• 需要计算：选择专业进度计划软件，重点验证依赖关系、日历、关键路径和基线。
• 需要表达：选择通用图示工具，重点验证协作、模板、标注和导出效果。
• 两者都要：以专业工具为计划数据源，再按汇报对象导出或重绘视图，避免维护两套互相矛盾的进度。

2. 六款工具的快速判断

上表是按产品定位和典型工作流做的功能分层，不是基于同一版本、同一企业环境完成的性能排名。各产品的具体功能、授权方式、云端能力和导出限制会随版本变化，采购前应以厂商当期文档和试用结果为准。

3. 我的选择顺序：先确定谁维护计划，再确定谁看图

团队常从“哪个工具功能最全”开始选型，却忽略最重要的问题：谁负责维护活动与依赖关系，计划变化之后由谁确认新日期。没有明确责任人的计划，再强的排程能力也会变成一张无人更新的图。

我建议把问题拆成三层：第一层是计划模型是否需要自动计算；第二层是项目治理是否需要基线、资源和变更追踪；第三层是不同受众是否需要不同的展示视图。先回答这三层，再决定采购软件，比先比较产品宣传页更能减少返工。

二、网络图究竟解决什么问题：把依赖关系变成可推演的计划

1. 网络图不是甘特图的另一种皮肤

甘特图擅长回答“某项工作什么时候开始、什么时候结束”；网络图更擅长回答“为什么必须先做这项工作，哪条路径决定最终交付”。两者可以来自同一份计划数据，但表达的管理问题不同。

网络图通常以活动或工作包作为节点，用箭头表示先后关系。项目经理需要明确活动名称、持续时间、依赖类型、提前或滞后时间，以及必要时采用的日历条件。常见依赖包括完成到开始、开始到开始、完成到完成和开始到完成。最常用的是完成到开始，但把所有关系都设成这一种，可能会把真实并行工作错误地串行化。

关键路径不是“最重要的部门名单”，也不是图上最醒目的红色箭头。它是根据活动工期和逻辑关系计算出的、决定项目最早完成时间的一条或多条路径。关键路径会随着工期变化、依赖调整、日历变化而改变，因此计划不能只在启动会上计算一次。

2. 让网络图可用，必须给每条连线一个业务理由

比如“完成接口开发后开始联调”通常是明确的完成到开始关系；“测试环境准备与接口开发可以并行，但环境必须先达到可用状态”则可能需要拆分活动，或用更精确的依赖和里程碑表达。为了让图看起来整齐而随意添加连线，会制造虚假的先后约束，进而拉长排期。

每条重要依赖至少要能回答一个问题：前置任务的哪个产出，是后续任务开始或结束的条件？如果回答不出来，应检查它是不是仅仅为了显示顺序而添加的箭头。网络图的价值不在连线数量，而在于连线能否解释交付条件。

3. 计划图的质量取决于输入假设，而不是节点数量

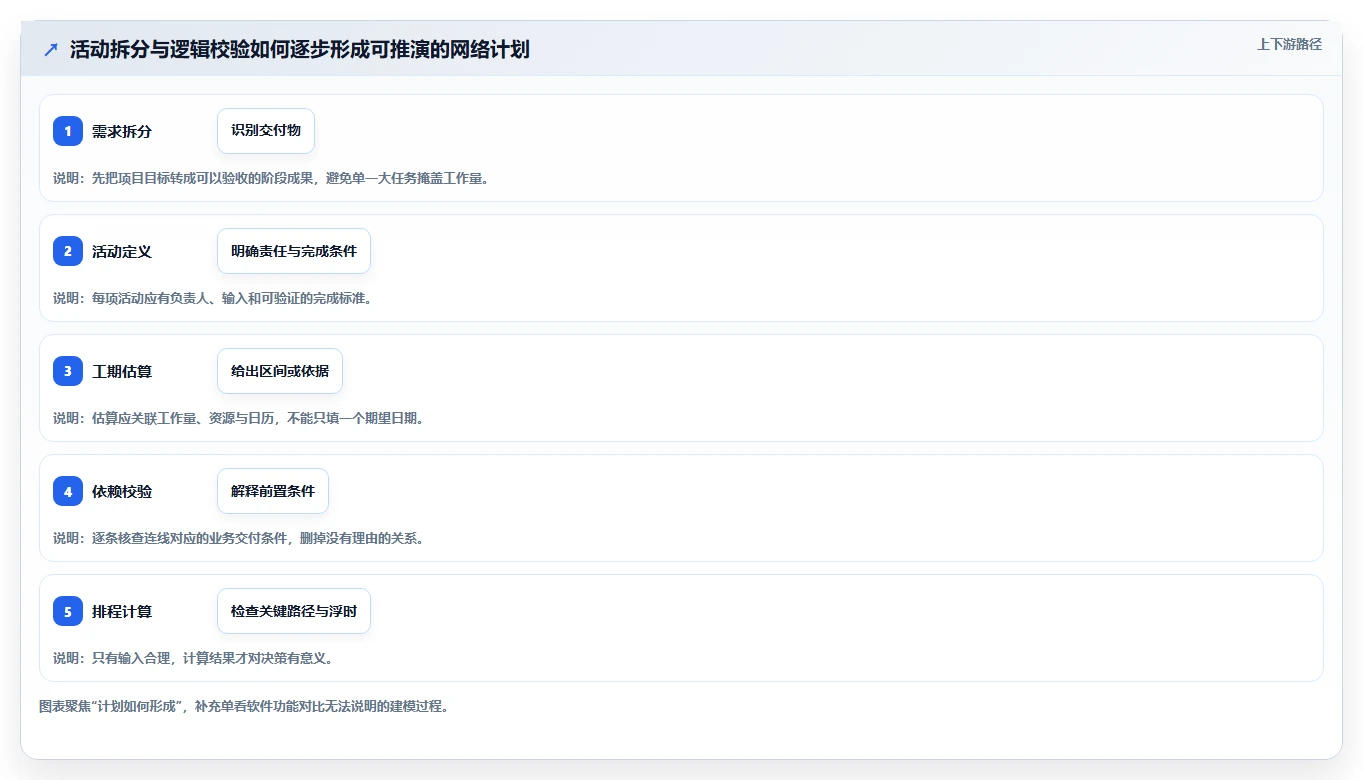

我在计划评审中会先找三类输入：活动拆分是否足够具体，工期估算是否有依据，依赖关系是否经过执行团队确认。一个节点写着“完成系统建设”，即使连接了十几条箭头，也无法支持可靠的进度判断；拆成设计、开发、集成、验证与交付后，风险才有机会暴露。

不同项目适合的活动粒度并不一样。两周以内的工作包如果细到小时，维护成本可能超过管理价值；持续数月的关键交付如果只有一个大任务，项目经理又很难识别偏差发生在哪里。粒度应足以支撑责任分配、进度更新和变更决策。

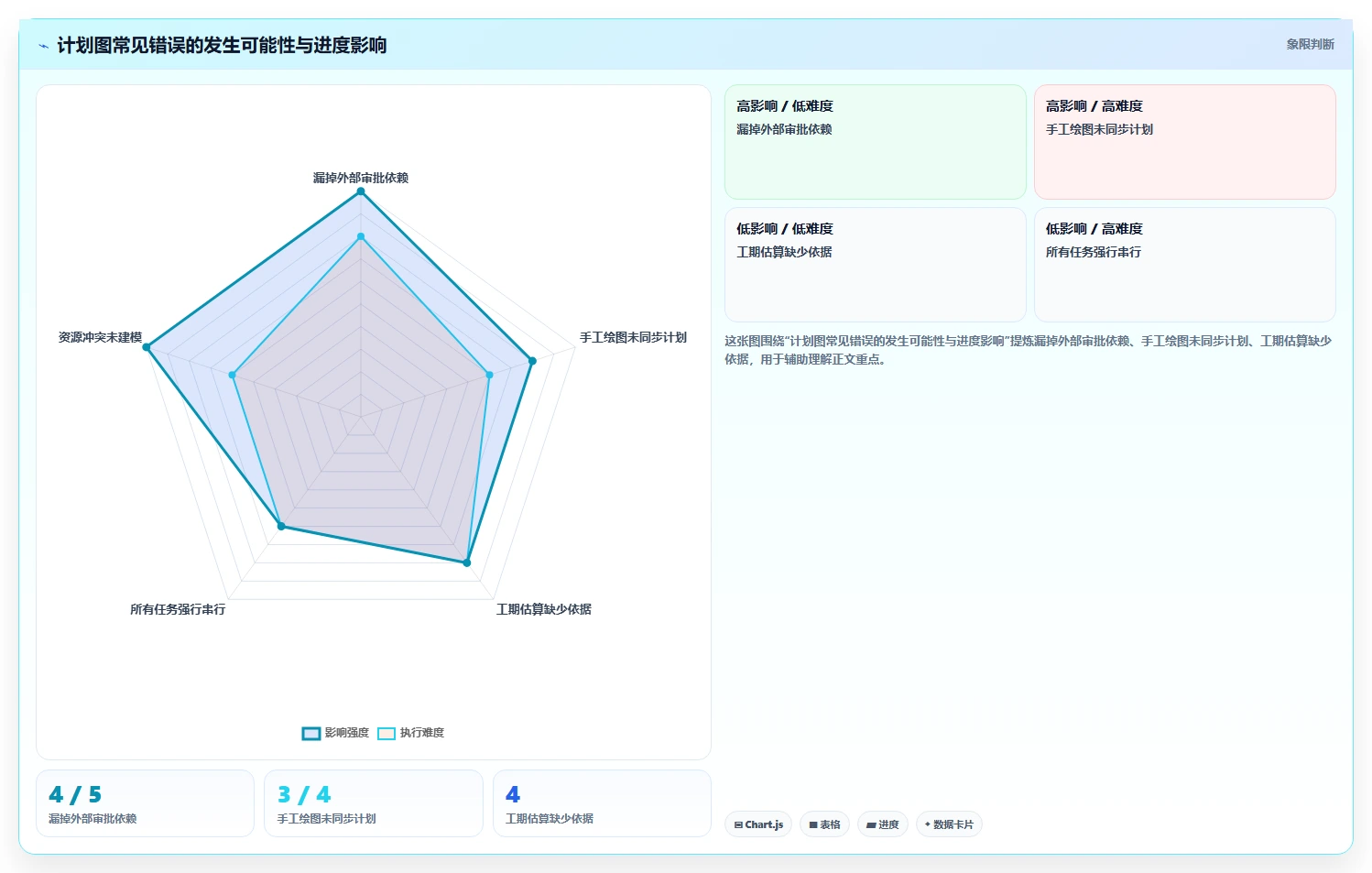

三、常见误区：图画得漂亮，不代表计划可靠

1. 把绘图软件和排期软件当成同一类产品

通用绘图工具可以画出活动框、箭头、里程碑和风险标签，视觉效果甚至优于排程软件默认视图。但这类工具通常不会根据工期重新计算最早开始时间、最晚开始时间和总浮时，也不会因为你把一个活动延长三天，就自动判断交付日期是否受到影响。

如果图是给管理层说明概念，手工绘制完全可能更合适；如果图要作为团队执行依据，手工调整节点位置很容易形成“图上日期已改、底层计划没改”的双版本风险。工具类别应由图的责任决定：它是解释材料，还是受控计划。

2. 把关键路径理解成软件自动给出的真相

软件计算出来的关键路径只对输入条件负责。漏掉供应商审批、环境准备、合规评审，或者把依赖关系填错，结果就可能准确地计算出一个不真实的完工日期。排程引擎不会替项目团队发现没有录入计划的工作。

因此我不会在评审会上只展示关键路径颜色，而会让责任人逐条确认关键活动的工期、资源可用性和前置条件。对于高风险活动，还应标明工期依据和外部约束，例如审批窗口、设备到货周期或固定发布日。

3. 为了“看起来有逻辑”，把所有工作串成一条线

串行计划最容易理解，也最容易把项目做得过长。设计、环境准备、数据梳理、培训材料制作等工作有时可以并行推进；如果项目经理把它们全部设成严格的完成到开始关系，网络图虽然规整，却压缩了并行空间。

反过来，随意增加并行关系也有风险。如果两个任务争用同一名关键专家，逻辑上可以同时开始，不代表资源上真的能同时执行。依赖关系与资源约束要分开识别：前者说明工作条件，后者说明执行能力。

4. 用一张全项目大图满足所有人的阅读需求

大型网络图常出现节点重叠、箭头交叉和字体过小。把所有活动塞进一页，看上去信息齐全，实际却难以评审。高层通常想知道关键里程碑、主要风险和交付日期；工作负责人需要看到本阶段活动与交接条件；计划管理员则要追踪完整关系网。

更有效的办法是维护一个可信的底层计划，再按层级输出视图：高层看里程碑与关键路径，团队看近期活动及依赖，专业评审看跨部门接口和风险。拆视图不等于拆数据源，所有视图应能回到同一份受控计划。

四、六款软件逐项拆解：不要只看截图和功能清单

1. Microsoft Project：适合希望把任务逻辑和进度控制放在一起的团队

Microsoft Project 的典型优势，是围绕任务、工期、依赖和日历维护项目计划，并提供网络图等视图。项目经理可以在计划模型中维护活动关系，再用不同视图讨论排程，而不是只在绘图画布上移动方框。对已经习惯使用办公软件管理项目的团队，它的学习路径通常比大型工程计划系统更容易接受。

我会重点验证几个问题：网络图视图能否呈现团队关注的任务层级；调整工期后关键路径和结束日期是否符合预期；项目日历、非工作日和约束日期是否设置正确；多人协作时，实际采用的产品版本是否满足共同编辑和权限要求。不要只依据桌面端演示推断团队所购版本具备相同能力。

它不适合被当成“自动项目经理”。如果活动定义粗糙、工期估算只为满足发布日期，软件不会让计划变真实。对于跨项目资源调度、复杂治理或大量接口数据，也应通过真实样例评估版本、配置和集成能力，而不是仅凭熟悉度决定。

2. Oracle Primavera P6：复杂项目计划控制的候选工具

P6 的优势通常体现在大型项目和复杂计划控制场景，包括活动关系、项目结构、基线及多层级计划管理等能力。工程建设、能源、制造交付等项目常需要把大量活动、合同节点和不同责任主体放进统一控制框架，这种场景比“小团队画一张依赖图”更能体现专业计划系统的价值。

它的代价也需要正视：计划编码、工作日历、资源字典、基线规则和更新流程都需要治理。假如项目团队没有统一的活动编码和状态更新口径，系统越完整，错误数据的传播范围也可能越大。部署前必须明确计划管理员、责任方提交周期、变更审批人和基线维护规则。

试点时我会要求候选团队用一份真实的复杂计划演示：新增活动如何接入结构，逻辑变更如何审批，实际进度如何录入，偏差如何追溯，以及不同层级如何查看关键路径。仅让供应商展示一张预制网络图，无法验证系统是否适合日常控制。

3. ProjectLibre：预算敏感团队的桌面排程起点

ProjectLibre 面向需要任务计划和基础排程能力的团队，可作为轻量桌面工具或排程概念验证的候选。它适合先把活动、工期和依赖关系建模，再观察关键路径和计划结构是否符合项目团队的理解。对于预算有限、用户规模不大、协作复杂度较低的项目，可以先用小范围样例验证是否够用。

需要重点检查的是团队协作和文件治理，而不是只看是否能打开计划文件。多人编辑是否容易产生版本冲突？与常用文件格式交换后，视图、字段和逻辑是否保留？团队是否需要集中权限、审计记录或跨项目汇总？这些能力与单机排程不是一回事。

如果项目有大量并行团队、正式基线审计、复杂资源池或组织级报告需求，不要仅因为工具能画出网络视图就认定它可以承担企业级治理。可以先用它完成计划建模试点，再用实际协作瓶颈决定是否升级方案。

4. diagrams.net：轻量绘图与快速评审的实用选择

diagrams.net 适合手工绘制网络关系图、业务流程图和系统交互图。项目经理可以快速安排节点、连接箭头、突出风险，并根据评审反馈调整布局。对于需求讨论、启动会或解释某个局部依赖，它的低门槛有明显优势。

它的边界也很清楚：画布上的箭头不会自动变成带工期和日历的排程关系。调整节点位置不是调整计划；颜色标红也不意味着系统算出关键路径。需要把它用于正式进度控制时，应明确这张图由谁更新、更新依据是什么，以及底层计划文件在哪里。

我会把它定位为“计划的讲解层”，而不是默认的唯一计划源。对只有十余个节点的概念图，直接绘制非常高效；对持续变化、跨团队且需要追踪日期的计划，应避免在图上手工维护全部状态。

5. Lucidchart：重视在线协作的图示工具

Lucidchart 的使用价值主要在协作绘图、在线评审和图形共享。如果团队成员分布在不同地点，需要同时讨论流程、接口和责任边界，在线画布可以降低收集反馈的摩擦。它适合让非计划专家参与讨论，因为参与者不一定需要理解完整排程系统就能对图形提出意见。

要特别区分“实时协作”与“计划数据同步”。多人可以共同调整图形，并不意味着任务工期、实际完成比例或关键路径自动与项目排期保持一致。团队若把它用于计划可视化，最好在图上注明数据日期、计划版本和数据来源，减少读者把草图当成最新基线的风险。

在试用中应关注共享权限、导出清晰度、历史版本和实际协作方式；具体能力取决于当前版本与授权配置。若主要需求是专业排程，协作绘图体验再好，也不应替代关键路径验证。

6. 亿图图示：需要模板和多类型图示时值得评估

亿图图示适合需要较多图形模板、中文标注和多种图示类型的用户。项目经理可以用它制作网络关系说明图、汇报材料和项目流程图，也可以根据组织视觉规范调整颜色、图例和注释。若日常产出不止进度网络图，统一图示工具的复用价值会更高。

但模板丰富不等于排程模型完整。选择前要确认使用目标到底是一次性展示，还是长期计划维护；需要计算工期与关键路径时，应验证是否有真正的排程能力，而不是从“支持流程图”“支持甘特图”推导出自动计划计算能力。

我会用一个有并行活动、滞后关系和外部里程碑的样例测试它：图能否清楚表达关系是一项指标，能否在工期变化后自动重算则是另一项指标。两项不可互相替代。

7. 按任务类型选，而不是给工具排绝对名次

产品版本、授权方式、部署环境与组织流程会影响最终体验，因此我不建议把六款工具排成一条没有条件的“第一名到第六名”。更可靠的比较方式，是把相同的计划样例交给候选工具，测绘制时间、关系校验、修改成本、协作效率和信息丢失情况。

例如，通用绘图工具的初始制图时间可能更短，但每次工期变化都要人工检查多个箭头和日期；专业排程工具的建模成本可能更高，却能把变化传播到计划结果。比较时要把“第一次做出来”与“第十次变更后仍然一致”分开记录。

五、专业选型逻辑：用五项检查把需求变成可验证条件

1. 先判断是否需要排程引擎

如果项目经理必须回答“某活动延误两天，会不会改变交付日”，就需要有排程逻辑的计划工具。若只需要讨论“先做什么、后做什么”，图示工具可能更省事。两类需求都存在时，建议指定一份受控计划作为唯一数据源，汇报图只负责面向受众表达。

2. 判断依赖关系有多复杂

只有几十项活动、依赖以完成到开始为主的项目，选型重点通常是易用性、计划更新习惯和团队接受度。出现大量并行工作、外部约束、不同日历、滞后关系、多个关键路径或跨合同接口时，应提高对排程能力、数据结构和审计能力的要求。

不要为了证明项目复杂而把每种依赖类型都用上。关系复杂度应来自真实执行条件。若团队无法解释一条复杂关系的业务理由，先简化模型，通常比购买更复杂的软件更重要。

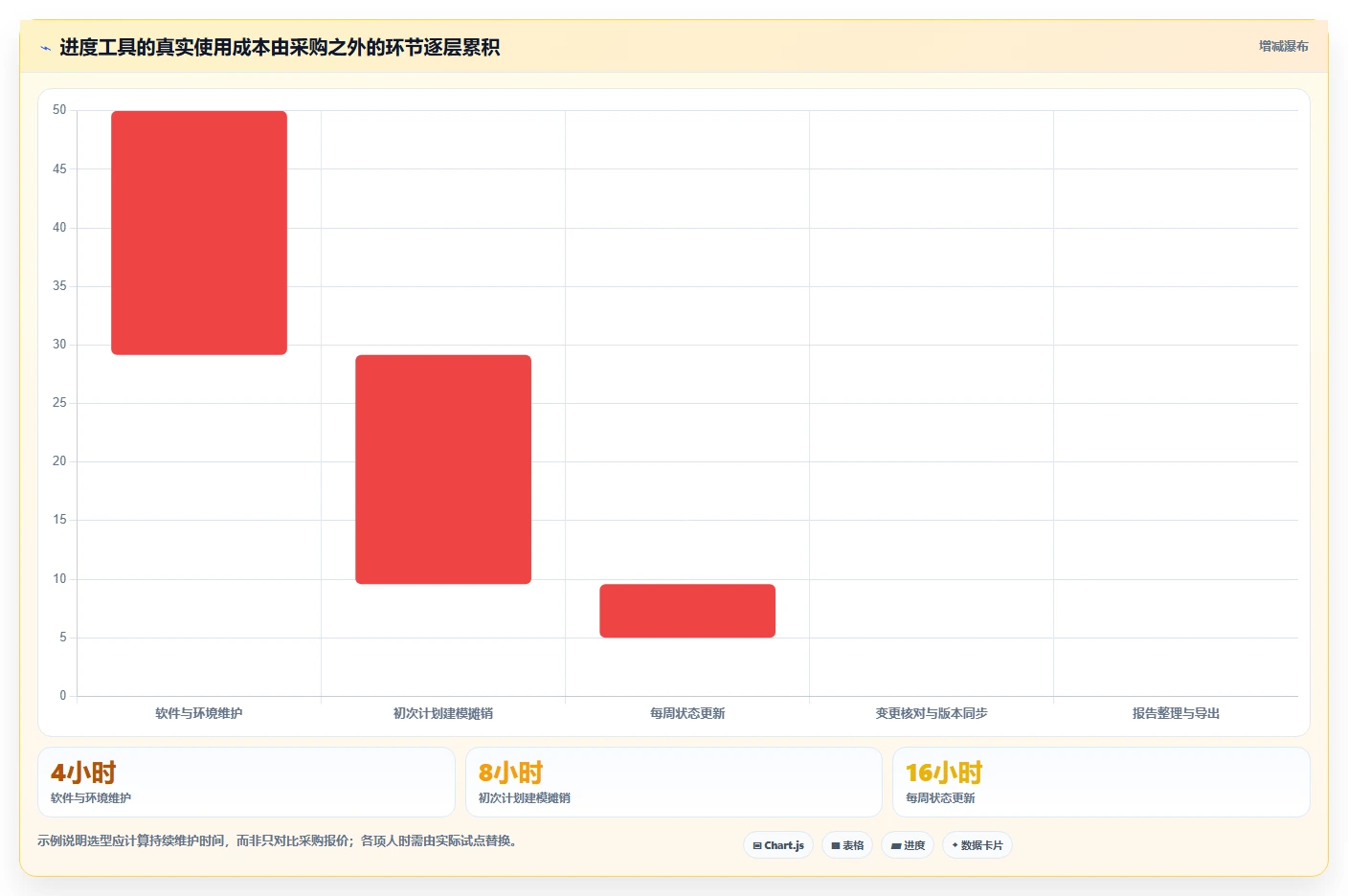

3. 估算团队会为维护计划付出多少时间

软件成本不只是许可证。还包括建模、培训、模板配置、计划更新、权限管理、数据清洗、跨系统同步和管理报告。一个工具如果把图画出来只需十分钟，却让计划管理员每周花数小时核对多份版本，真实总成本可能更高。

我会在试点中记录三种耗时：初次建模耗时、一次常规变更耗时、一次管理汇报准备耗时。再加上每周更新计划的人数和检查时间，才能看出工具是否真正减轻工作，而不是把手工劳动转移到后台。

4. 明确输出对象和协作边界

项目经理、执行团队、客户和管理层看的不是同一张图。要确认他们是否需要直接编辑、评论、审批或只读查看；文件是否需要离线保存；是否要导出 PDF、图片或可交换计划文件；是否存在敏感项目数据和部署限制。

协作工具的优势只有在参与者真的愿意使用时才成立。若一线负责人仍通过表格反馈实际进度，团队应先设计清晰的录入和审核流程，而不是假设购入在线工具后数据会自然变得准确。

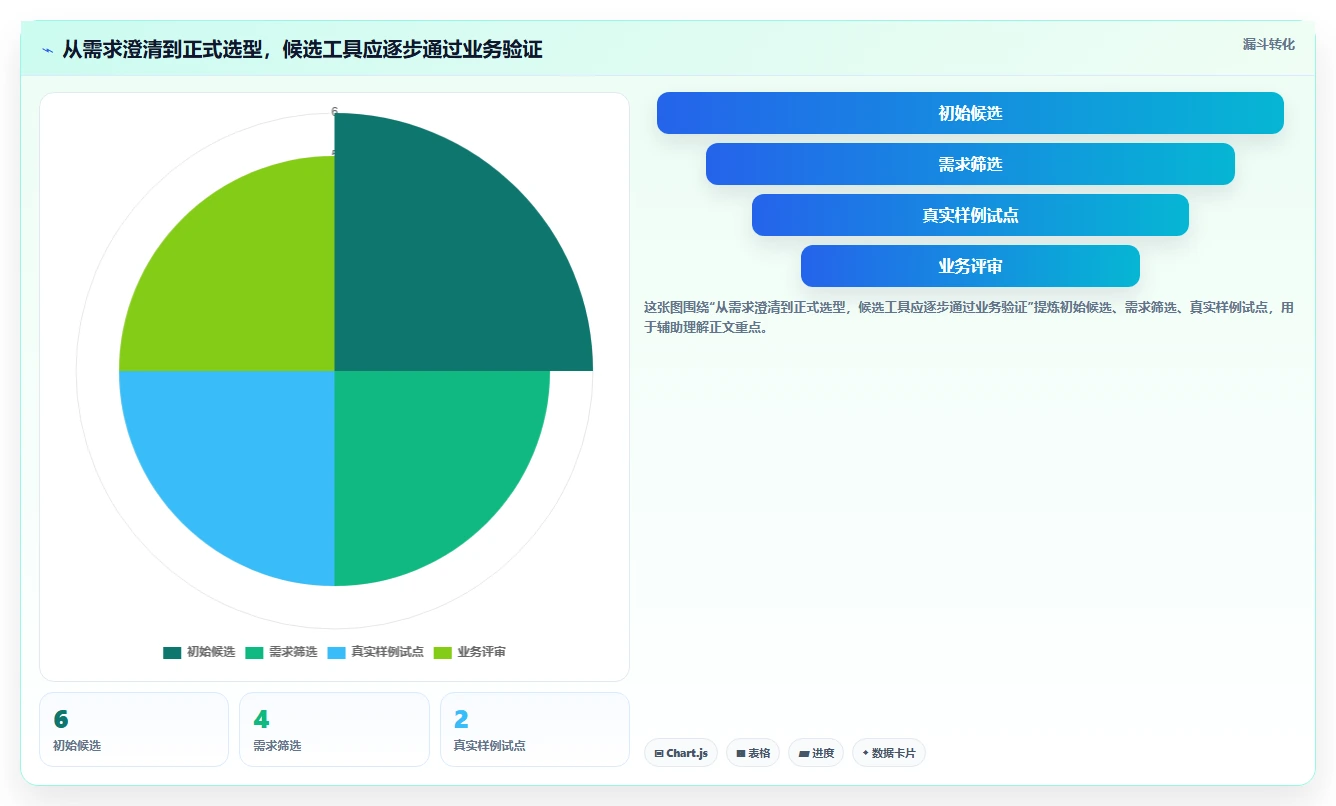

5. 让采购试点复现一次真实变更

我最看重的演示不是“从空白画布创建项目”，而是已经有一份计划后，发生范围变更、活动延期、资源不可用或审批推迟时，工具如何处理。候选产品应展示变更前后的关键路径、日期、责任人和版本差异，而不是只展示功能菜单。

1. 选一个近期真实项目，包含至少一条并行路径、一个外部约束和一个关键里程碑。
2. 由计划负责人录入活动、工期、依赖和日历，记录初次建模耗时。
3. 模拟一项关键活动延期，并观察工具是否重算关键路径和交付日期。
4. 让执行负责人提交进度，再检查状态更新是否能追溯到具体责任人。
5. 导出管理视图，核对图中日期是否与底层计划一致。
6. 复盘错误数据、重复录入和权限问题，估算持续维护成本。

六、案例推演：80项活动的交付计划如何验证工具差别

1. 设定一个可复核的项目场景

以下案例是情景模拟，不代表真实客户数据，也不代表任何产品的实测成绩。假设团队要在16周内完成一项业务系统上线，计划拆为需求确认、方案设计、开发配置、数据准备、集成测试、用户验收和上线准备七个阶段，共约80项活动，涉及产品、研发、测试、运营和外部供应商。

计划存在三类常见约束：数据准备与部分开发可以并行；集成测试必须等待接口和环境达到可用条件；用户验收窗口由业务部门安排。项目经理需要知道哪条工作链决定上线日期，延期发生后哪些工作可以并行追回，哪些外部条件无法压缩。

2. 专业排程工具先回答“变更会造成什么结果”

在 Microsoft Project、P6 或 ProjectLibre 中，项目团队可以建立活动、工期、依赖和日历，再检查关键路径与总浮时。工具之间的治理能力、协作方式和规模适应性并不相同，但共同价值是：计划逻辑变化后，可以重新计算日期，而不是靠人手逐个移动图形节点。

模拟中设定接口联调活动原计划10个工作日，供应商交付延后3个工作日。若该活动处于当前关键路径且没有可用浮时，最早上线日期可能顺延；若它有足够浮时，项目结束日期则未必变化。具体结论依赖日历、后续逻辑与并行路径，不能只凭延误天数直接判断。

3. 绘图工具再回答“谁需要看到什么”

数据模型确认后，项目经理可以用 diagrams.net、Lucidchart 或亿图图示绘制一张管理层视图：保留主要阶段、关键交接、外部约束和风险说明，隐藏不影响决策的细节。对执行团队，则可以呈现近期工作包和接口责任，减少整张大图带来的阅读负担。

关键控制点是版本标注。每份展示图应注明计划数据日期、责任人和对应版本；如果发生工期变更，必须从计划源更新数据，不能只修改展示图上的日期。否则，图越精美，错误信息反而越容易被相信。

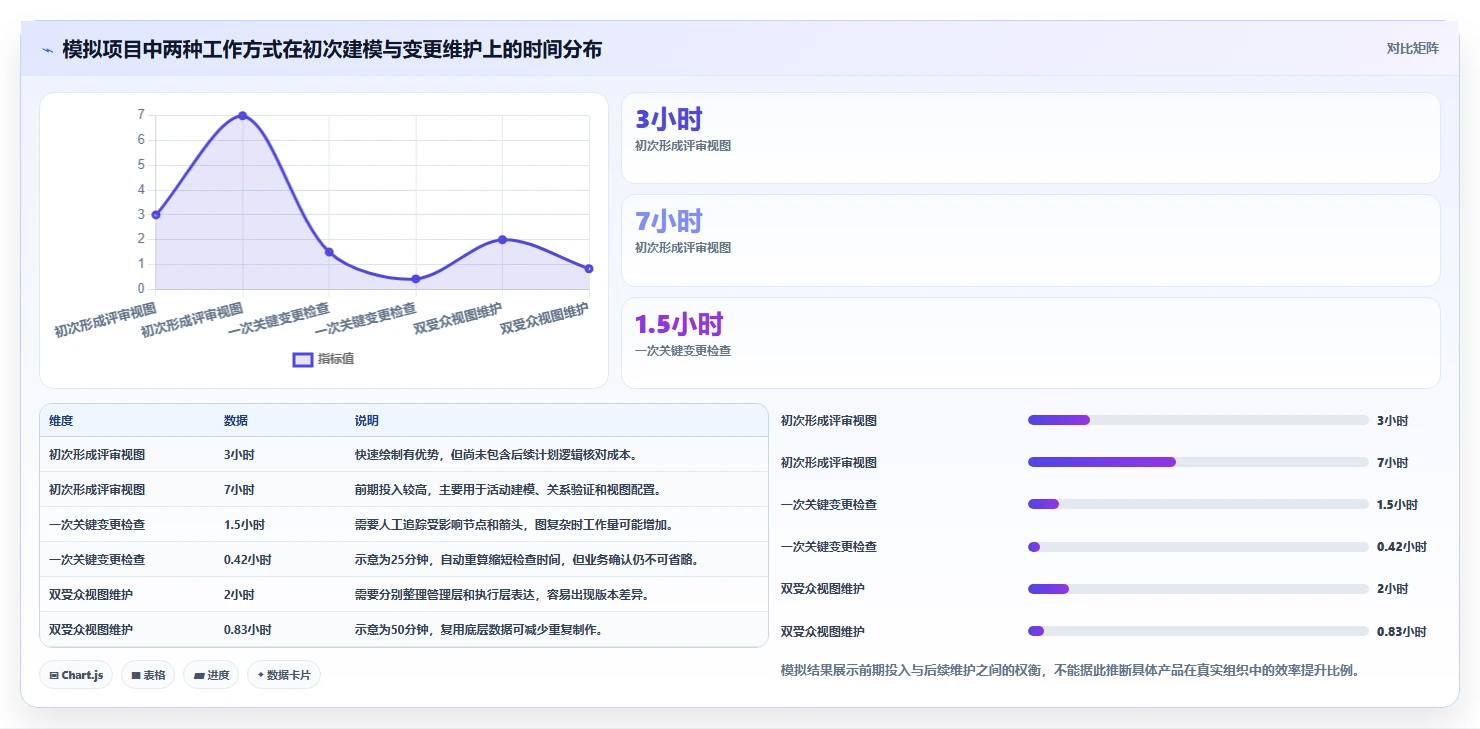

4. 用试点数据决定是否值得付出迁移成本

比较工具时，可以记录每次变更所需时间、关键路径判断是否一致、需要人工核对的字段数量，以及跨角色更新完成率。下方数据是为了展示评估方法而构造的模拟样本，数字不应被引用为行业平均值或产品性能结论。

5. 观察结果时不要只盯着“少花了几分钟”

更关键的结果是计划能否被团队共同理解。若排程系统减少了变更检查时间，却让一线负责人不愿更新，实际进度仍会失真；若绘图工具让评审更顺畅，却缺乏对日期变化的追踪，项目经理就需要承担额外的人工校验。

因此，试点结论应同时报告时间、正确性、可追溯性和采纳情况。节省时间是收益，关键路径判断能否复核是质量，变更责任是否明确是治理，执行者是否持续更新则是落地条件。

七、按不同情况行动：从轻量试用到企业级部署

1. 个人项目经理或小团队：先把依赖关系画对

如果项目规模较小、参与者少、计划变更不频繁，可以先用 ProjectLibre 或现有办公工具建立基础计划，配合通用绘图工具制作沟通图。初始阶段的重点不是采购系统，而是明确活动名称、负责人、完成条件和每周更新时间。

当团队反复遇到“日期改了但不知道影响哪些工作”“每次汇报都要重画”“关键依赖说不清楚”等问题，再试用专业排程工具。不要因为项目经理个人偏好，把团队从一个简单流程直接带入复杂治理。

2. 中型跨部门项目：让计划源与汇报视图分工

涉及多个部门、外部供应商或阶段性交付时，建议建立结构化计划源，使用排程工具维护活动逻辑和变更，再按管理层、执行团队和接口评审需要制作视图。Microsoft Project 或其他合适的排程工具可以作为候选，具体要根据组织版本、权限和协作方式验证。

设定固定的状态日期与更新节奏，例如每周由责任人更新进度、计划负责人检查逻辑、项目经理批准影响基线的变更。频率可以根据项目节奏调整，但必须明确“谁更新、谁复核、谁批准”。没有这三种责任，工具很难保证数据持续可信。

3. 大型工程或多项目计划：先做治理设计，再做系统实施

若有多合同、多承包方、多个日历、严格基线和高频变更，P6 一类专业计划系统值得进入候选范围。实施前应统一工作分解结构、活动编码、状态口径、日历规则和基线审批机制，并规定数据上报周期与质量检查责任。

在这种场景中，系统上线不是“把旧表导进去”就结束。要先选一个具有代表性的项目试点，检验数据结构是否能支撑周报、月报、变更分析和跨项目汇总。否则，组织很可能得到更多字段，却仍无法回答项目为何延期。

4. 仅需流程或概念图：不要为了关键路径购买重型系统

如果目标是解释阶段顺序、审批流程、系统接口或会议讨论中的假设，diagrams.net、Lucidchart 或亿图图示通常更直接。图上可以写清楚这是一张讨论图或概念图，并注明版本日期，避免读者误解为正式排期。

一旦图开始承担承诺日期、进度绩效或基线变更的管理责任，就应重新评估是否需要排程模型。绘图工具可以继续保留为表达层，但不要让它成为唯一且无人审计的进度数据库。

5. 试点结束后的决策门槛

试点不是为了证明某款产品一定成功，而是尽早发现它不适合当前工作方式。下面的建议阈值是内部评估基准，不是行业标准；团队可以根据项目风险和规模调整。

• 至少选取一个真实项目，覆盖关键路径、并行任务和一次计划变更。
• 记录每周更新耗时、变更复核耗时、人工重复录入次数和视图制作时间。
• 由计划负责人、执行负责人和管理者分别评估信息是否够用，不能只让管理员评分。
• 若连续两轮试点后，数据仍需多处手工维护，先简化流程或重新明确数据源，再决定是否扩大部署。
• 若工具能缩短维护时间，却无法满足权限、留痕或导出要求，应将这些缺口作为采购条件，不要以“先上线再说”代替验证。

八、最后的取舍：选的是团队能持续维护的计划系统

1. 需要速度时，接受部分自动化边界

小项目、短周期、低风险场景可以用通用绘图工具快速表达。它的优势是起步轻、沟通直观；代价是日期变化后需要人工追踪影响。只要团队接受这个边界，并把图标注为讨论材料，就不必为所有场景配置重型系统。

2. 需要可控性时，接受前期建模成本

项目依赖复杂、承诺日期重要、变更频繁时，专业排程工具的前期建模投入通常更合理。团队需要接受活动定义、日历维护和状态更新的管理成本，换取变更后的可计算性和计划追溯能力。系统计算出的日期仍需由项目团队确认，不能把软件结果当作未经审查的承诺。

3. 需要全员参与时，别把协作界面等同于协作机制

在线工具让多人能够打开同一张图，但真正的协作需要明确更新责任、审核时间和决策权限。要是负责人不知道自己应该维护哪个字段，在线画布只会让更多人看到过期数据。工具选择应与更新流程一起设计。

4. 我的最终判断

我不会把“网络图绘制软件”简单理解成一类产品。它实际包含两种不同工作：一类是把计划关系算清楚，另一类是把计划关系讲明白。Microsoft Project、P6 和 ProjectLibre 更接近前者；diagrams.net、Lucidchart 和亿图图示更接近后者。具体边界会随版本和配置变化，但这一区分足以作为第一轮筛选框架。

下一步不必马上采购。先拿一份正在执行的项目计划，标出十项最影响交付的活动、它们的工期依据、依赖条件和责任人；再模拟一次延期，观察团队能否在合理时间内判断影响。如果答案是否定的，优先试点专业排程工具；如果计划已可靠、问题主要是沟通不清，则先改善图示和视图设计。

最值得选的工具，不是功能最多或图形最漂亮的工具，而是能让团队在下一次变化发生时，及时发现影响、解释原因并采取行动的工具。

资料核验建议：排程概念与关键路径应结合项目管理专业资料理解；各产品功能以 Microsoft Project 帮助文档、Oracle Primavera P6 用户文档、ProjectLibre 官方项目资料，以及 diagrams.net、Lucidchart、亿图图示当期产品文档为准。本文的案例耗时、评分与流程数量均明确标为示意或情景模拟，不代表厂商实测、第三方认证或行业平均值。
