主板测试工具选购指南：2026年不可错过的5大新品

主板测试工具选购，最容易买错的不是某个接口，而是把“能看到故障”误当成“能定位故障”：一张几十元的诊断卡能显示某个 POST 阶段卡住，却未必告诉你是供电、内存训练、固件还是 CPU 通道出了问题。面对 2026 年不断更新的 ATX 供电、DDR5、PCIe 与 USB-C 设备，真正值得关注的五类新品方向，是电源时序分析、接口协议分析、内存训练诊断、热像与长时间记录，以及可追溯的自动化测试软件。

它们并非五款未经核实的具体商品，而是五种更值得纳入采购清单的新型工具能力；具体型号、固件和兼容范围应以厂商当期资料为准。

一、核心结论：先买能缩短定位路径的工具

1. 五类工具各自解决什么问题

我建议先把“主板测试工具”拆成五种任务，而不是直接对着商品页面比参数：确认上电时序、观察高速接口、定位内存训练、发现温升与间歇性故障、沉淀可复现的测试记录。五类任务分别对应不同设备，彼此不能简单替代。

我的选购顺序通常是：先补齐电源与时序基础，再根据故障类型投资协议、内存或热诊断，最后才考虑自动化。如果团队还没有统一的测试步骤和记录格式，先买昂贵分析仪往往只会增加设备闲置率；如果工作主要是高速接口合规验证，则反过来，普通诊断卡几乎不能提供核心证据。

2. “新品”要看新增的诊断能力，不只看上市年份

市场上“2026 新品”可能指新型号、新固件、新探头，也可能只是销售页面更新。对工程采购而言，年份本身不是价值。更有意义的问题是：新一代工具能否覆盖当前板卡上的接口和电源标准，能否导出可复核的数据，能否把一次偶发故障与测试条件对应起来。

因此，本文用“五大新品”指五类值得重点考察的新型工具方向，不虚构具体品牌、型号、价格或所谓销量排名。采购时应向供应方索取型号对应的规格书、固件版本说明、校准信息和兼容清单，并在到货后用自己的板卡做验收。产品宣传中的“支持新标准”，必须落实到可测试的速率、信号、电压范围和协议层级。

3. 先把采购目标写成可验证的验收条件

“提升维修效率”不是验收指标。可以把目标改写成“在指定板卡、指定电源和指定内存配置下，能够保存启动电源时序、记录 POST 代码变化，并导出带时间戳的测试结果”。条件越具体，越容易判断设备是否真正有用，也越能避免只凭演示视频下单。

• 定义被测对象：板卡型号、硬件版本、BIOS 版本、CPU、内存、电源和外设。
• 定义故障任务：不上电、反复重启、内存训练失败、接口协商异常或高负载掉机。
• 定义证据格式：截图、原始日志、波形文件、传感器记录或自动生成报告。
• 定义验收边界：精度、采样频率、兼容范围、校准要求和重复测试一致性。

二、背景与真实场景：为什么一张诊断卡不够

1. 主板故障往往是多个条件叠加

主板测试的难处在于，症状和根因不总是同一位置。无法开机可能来自待机电源、开机控制、固件、CPU 供电或短路保护；反复重启可能与内存训练、电源瞬态、散热或固件兼容有关。只看到风扇转动、指示灯亮起，并不能证明关键供电和启动流程都正常。

维修现场常见的路径是先换电源、再换内存、再清 CMOS，最后才开始测量。这种方法在低成本、低频率故障上有时够用，但容易把偶发问题“碰巧修好”，却没有留下可复用的证据。工具的价值，是减少没有信息增量的换件次数，而不是让操作看起来更复杂。

2. 同一块板卡，研发验证和维修诊断需要不同工具

维修人员首先关心快速缩小故障范围，通常会从万用表、已知良好的电源、内存交叉测试、POST 代码和热像观察开始。研发验证更关心边界条件、信号完整性、协议事件和长时间稳定性，可能需要示波器、协议分析仪、可编程负载及自动化测试夹具。

把研发级设备买到只做基础返修的工位，未必划算；反过来，用消费级诊断卡替代接口合规设备，也会产生错误安全感。采购前应该明确设备用于“筛查”“定位”“验证”还是“出具合规证据”。四类任务的精度、预算和人员要求完全不同。

3. 故障复现比设备参数更能说明工具是否适用

我在做工具评估时，会先要求团队拿出最难复现的三个故障，而不是先看供应方准备好的演示板。举例来说，一块板只在冷启动时偶发训练失败，和一块板每次都无法识别某个 PCIe 设备，需要的工具组合并不一样。前者需要重复冷启动、内存训练日志和温度条件记录；后者需要链路状态、插槽对照和可能的协议分析。

采购演示最好采用“盲测”：先隐藏故障原因，给供应方已知故障板和正常板，要求其完成接线、测试、解释结果并导出记录。观察的不只是设备读数，还包括操作步骤是否稳定、接错线是否有保护、结论是否能由另一位工程师复核。

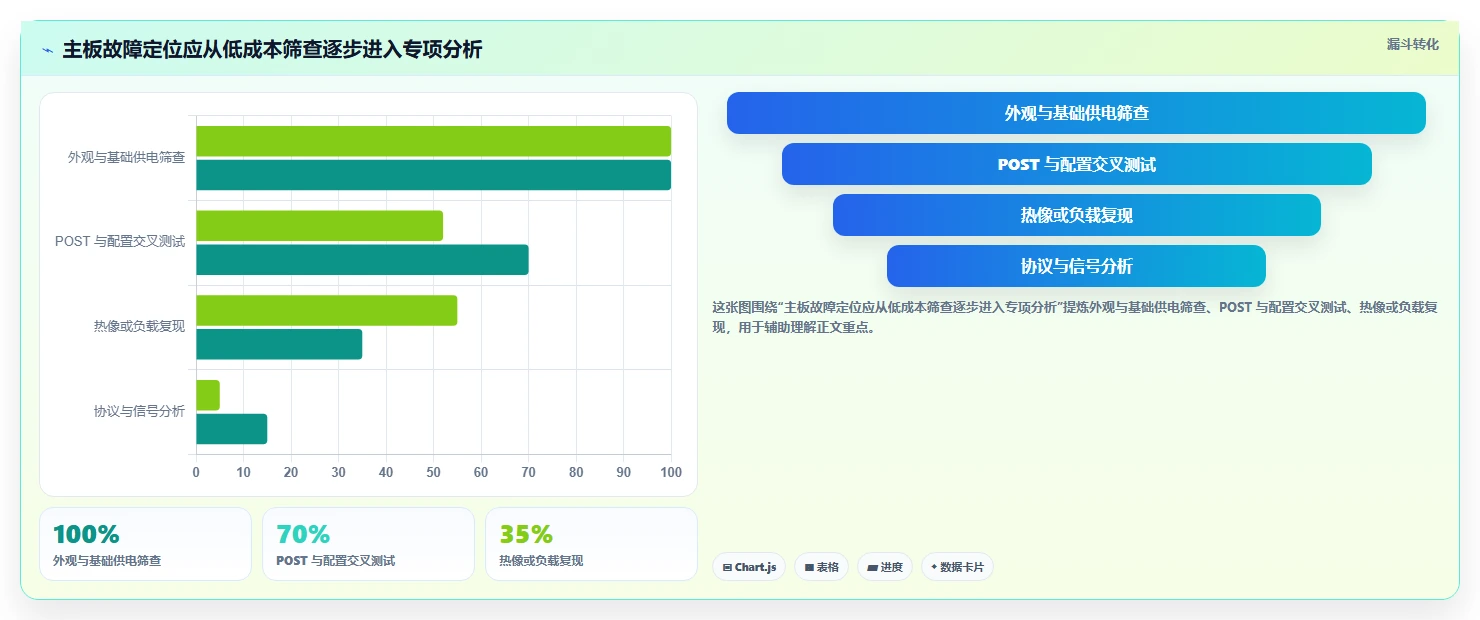

4. 基础诊断的证据链应该逐层推进

可复用的排查路径通常从低成本、低风险的检查开始，再升级到高成本测量：确认外观与短路风险，核对供电和控制信号，交叉替换关键部件，读取启动状态，之后才进入高速协议和信号质量诊断。工具采购应覆盖团队真实走到的那一层，而不是一次性堆满所有层级。

三、常见误区：看起来“有读数”，不代表测得可靠

1. 把 POST 代码当成根因结论

POST 代码的价值是提供启动流程的阶段线索，不是故障判决书。不同主板、固件版本与代码定义可能不同；停在某个代码，可能说明流程未越过该阶段，也可能是前序条件或后续通信导致的表象。必须查对应板卡的手册，并结合电压、内存配置和重复结果判断。

选购诊断卡时，我会核对它支持的总线、显示方式、供电方式和对新平台的兼容声明。若设备只显示代码、不保存历史、不记录复位前状态，它更适合快速筛查，而不是疑难故障的最终证据。不能把“代码看得见”直接等同于“根因找到了”。

2. 把“支持 PCIe”理解成“能测 PCIe 链路质量”

一张能插入 PCIe 插槽的卡，可能只用于显示 POST 信息或确认设备存在，并不具备协议层分析、链路错误统计或眼图测量能力。购买前要分清机械接口、链路状态读取、协议分析和电气合规测试这几个层级。它们的成本和能力差异很大。

高速接口测试还受探头和夹具影响。探测本身可能改变被测信号，接线方式、转接板、线缆长度都会影响结果。真正用于研发验证时，应确认工具支持的协议代际和速率、被动或主动探头形式、解码能力，以及测量方案是否符合被测规范。

3. 用低价电源测试器代替主板供电诊断

基础电源测试器可以用于检查部分电源输出是否存在明显异常，但它通常不能完整模拟主板负载，也不一定能捕获启动瞬态、纹波或特定供电轨在负载变化时的行为。若故障只在高负载、冷启动或某一阶段出现，静态读数可能看起来正常。

这并不代表入门测试器没有价值。它适合快速排除明显故障，且成本低、操作简单。关键是不要让它承担超出规格的任务：测量能力、负载条件和时间分辨率不足时，应把结果视为筛查线索，而非最终结论。

4. 只看热像图颜色，不核对测温条件

热像仪能帮助发现局部异常热点，但颜色不是温度本身。表面材质、发射率、反射热源、镜头距离和环境温度都会影响读数。金属屏蔽罩的反射可能造成误读，某些芯片表面的测温也需要贴片传感器或经过校正的测量方法。

采购时除了看热分辨率，还要看温度范围、空间分辨能力、帧率、记录时长和数据导出能力。对间歇性掉机来说，一台能同步保存热像、板卡负载状态和时间戳的设备，往往比单张高分辨率图片更有用。

5. 把“自动化”理解为“自动找到根因”

自动化系统擅长按规则执行步骤、记录读数和生成报告；如果测试条件不一致、阈值没有验证，自动化只会更快地重复错误。对主板测试而言，脚本版本、BIOS 版本、环境条件、设备校准状态和接线方式，都应该成为结果的一部分。

我会优先采购能减少人工抄录、保留原始数据并允许复跑的系统，而不是只展示一个绿色“通过”标记的封闭软件。对需要追查返修和批次问题的团队来说，结果可追溯往往比界面上的“智能诊断”更实用。

四、专业判断逻辑：按故障、证据与总拥有成本选型

1. 先建立故障，测量，决策对应表

工具是否值得买，取决于它能否为一个具体决策提供新信息。比如“待机电压是否存在”对应基础测量；“启动信号是否按预期变化”需要时序观察；“内存失败是否由某一插槽或训练配置触发”需要变量控制与日志；“PCIe 链路为何降速”则需要读取链路状态，必要时再做协议分析。

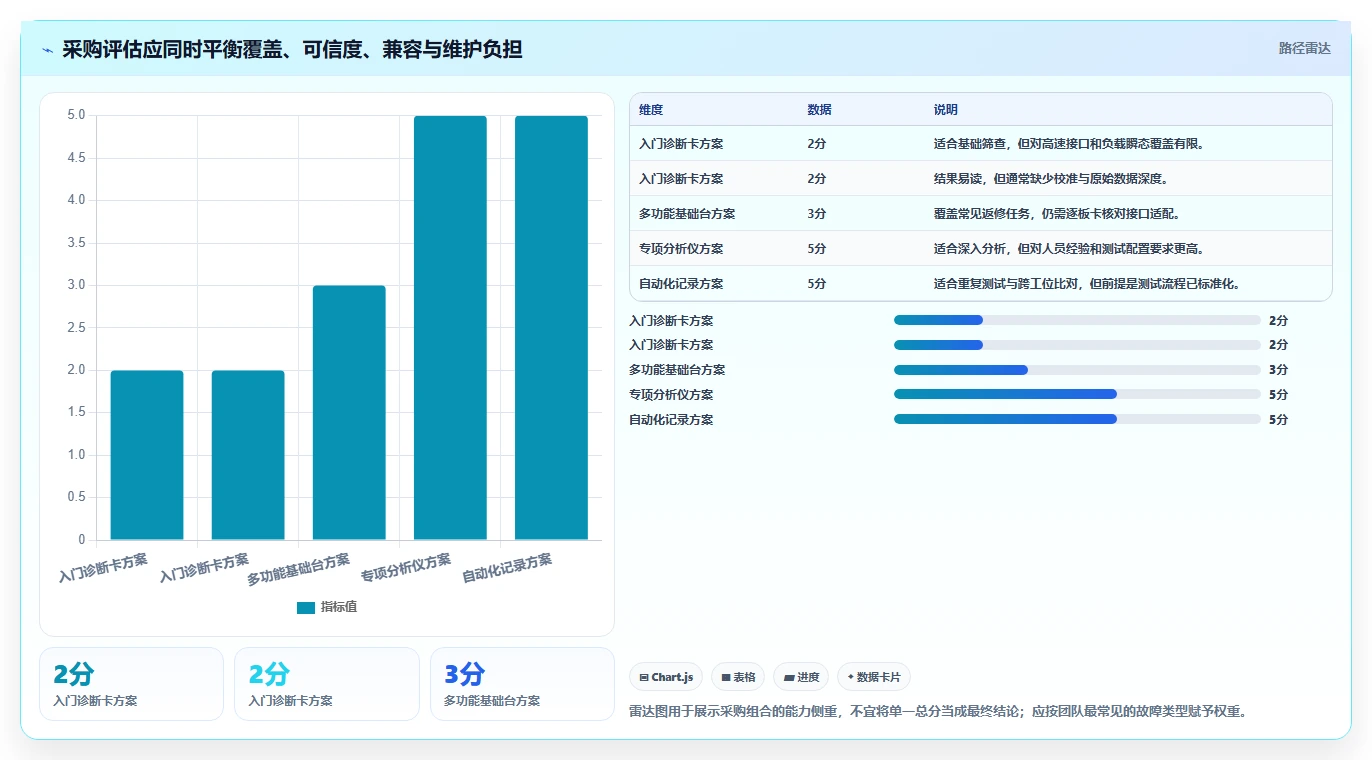

2. 把五个维度纳入评分，而不是只比较价格

我建议每个候选工具按五项评分：故障覆盖、测量可信度、兼容范围、结果可追溯性、维护成本。评分不是为了制造精确感，而是迫使采购人员说明取舍。打分时要附上依据，比如规格书页码、演示记录或自有板卡验收结果，不能只写“不错”。

对于测量可信度，还应单独区分“能显示结果”和“结果可校准”。设备是否需要周期校准、校准是否可追溯、探头是否需要更换、软件升级是否影响既有测试，都可能改变长期成本。报价单上的一次性价格，只是总拥有成本的一部分。

3. 把校准、附件和人员时间计入总成本

工具的真实成本至少包括设备本体、探头和转接件、校准、软件许可、培训、维护停机及数据管理。高速分析设备的附件可能占据较高预算；热像设备如果没有合适的固定架和环境记录，也可能无法形成稳定对比；自动化系统则需要工程时间维护脚本。

采购前最好要求供应方列出完整配置，而不是只看主机报价。询价时分别核对基础型号、必要探头、易耗件、年度许可、校准费用和维修周期。若设备只能由单一人员操作，还要把人员替补与培训成本列入决策。

4. 明确不同测试阶段需要的证据等级

筛查阶段可以接受较低成本、较快速度的工具，目标是决定是否继续排查；定位阶段需要可重复的读数和变量对照；验证阶段则需要更严格的环境控制、校准和原始数据保存。一个工具可能适合筛查，不适合验证，产品页面却未必会替你把边界说清楚。

对于安全、电气合规或客户争议相关的结论，不应仅依赖消费级诊断工具。应按适用规范采用合适的测量设备、校准流程和测试夹具，并明确记录不确定度与测试条件。文章中的选型建议不能替代具体标准和实验室要求。

五、五类值得重点考察的新工具方向

1. ATX 电源轨与启动时序分析器

这类设备的价值不只是显示几个电压数字，而是把主板上电过程中的关键电源轨、控制信号和时间关系串起来。适合处理不上电、启动中断、负载变化掉机，以及电源与主板之间相互影响的故障。对维修工位而言，它通常比一开始就采购高端协议分析设备更容易产生稳定收益。

选购时核对输入范围、测量精度、采样速度、通道数量、隔离和过压保护。确认设备能否安全接入目标板卡，是否有对应线束和防反接设计。若它只能显示低速平均值，就不应期待其捕获微秒级瞬态；若要看快速变化，应确认实际采样能力和探头带宽。

还要问清楚软件是否保存原始波形或时序日志。对于偶发重启，单张瞬时读数不够，至少需要把启动事件与复位、负载或故障时间关联起来。使用前要遵守设备和主板制造商的电气安全说明，避免因接线错误造成二次损坏。

2. PCIe 与 USB-C 协议分析工具

高速接口分析工具适合已经排除基础供电和配置问题、但仍无法解释链路协商异常的场景。PCIe 方向要区分设备枚举、链路状态读取、协议事务分析和电气信号测试；USB-C 方向则要确认工具能否观察相关协商过程，以及目标设备、线缆和供电模式是否在支持范围内。

新品选择不能只看“支持新标准”几个字。要逐项核实支持的协议版本、速率、解码层级、触发条件、探头类型、软件授权和数据导出格式。工程团队还应要求供应方用自己的板卡和线缆演示一次典型故障，并说明探测方式是否会影响链路。

这类设备往往价格、操作门槛和维护要求都较高。如果团队每月只遇到少数接口问题，可以先考虑租赁、外部实验室或共享设备；如果接口验证是持续研发任务，且具备熟悉协议的工程师，长期自购才更容易发挥价值。

3. DDR5 内存训练与通道诊断工具

内存相关故障不是“换一根条子”就能完全解释的。内存代际、模组参数、插槽位置、BIOS 版本、训练策略和温度都会影响启动结果。新的诊断工具方向应关注训练日志、配置差异记录、重复启动统计和通道对照，而不是只提供一次性的通过或失败提示。

选购时确认平台覆盖范围：不同 CPU、主板布局、固件和内存模组之间可能存在明显差异。问清楚工具能否导出训练过程信息，是否支持多次冷启动自动记录，能否将频率、时序和插槽配置一起保存。没有这些上下文，单独一个失败代码的价值有限。

内存测试也应避免把一次启动成功当成稳定性证明。对间歇性故障，可以设计冷启动、热启动、不同频率和不同插槽的对照矩阵，记录失败次数和环境条件。工具应帮助团队缩小变量，而非代替变量控制。

4. 热像与多点温度同步记录设备

热像设备的优势是能快速看到空间分布，适合发现局部热点、散热器接触不均和负载下异常升温。多点温度记录则更适合长时间跟踪关键位置变化。两者结合，能够把“偶尔掉机”与某个区域的温升过程联系起来，但仍需电气测量确认因果关系。

考察参数时，除了热分辨率，还应关注温度范围、帧率、镜头视场、最小测温距离、温度记录时长和导出能力。对于细小元件，视场和空间分辨率可能比标称像素更关键。若厂商只展示色彩鲜艳的热图，却不能提供原始数据或测温设置，验证价值有限。

热测试要保证可比性：固定相机距离和角度，记录室温、负载、风扇策略、机箱状态与测试时长。不同表面材质的发射率设置也要一致。比较两块板的热图时，若工况不同，得出的“谁更热”可能没有实际意义。

5. 自动化测试与可追溯报告系统

自动化系统可以控制重启、执行压力测试、采集电压和温度、保存日志并生成报告。它最适合重复任务多、工位多、需要比较批次或追查返修记录的团队。对个人维修者来说，先用统一表格和脚本规范步骤，往往比购买完整系统更划算。

选购时核对仪器接口、脚本可维护性、结果格式、权限管理、版本记录和离线使用能力。测试记录应包含板卡序列号、硬件版本、BIOS、CPU、内存、电源、测试脚本版本、环境条件和设备校准信息。只记录“通过/失败”的报告，不足以支持根因分析。

还要评估系统锁定风险：原始数据能否导出，脚本能否备份，设备更换后能否迁移，授权到期后历史结果是否可读。自动化是流程资产，不能因为界面好看就忽略数据所有权与长期可用性。

六、案例与数据观察：用一次采购试点验证是否真省时间

1. 情景案例：小型维修团队处理间歇性重启

以下是用于说明评估方法的情景模拟，不是某家企业的真实客户数据。假设一个四人工位团队，每月接收约 40 块主板，其中 8 块出现间歇性重启。原流程依赖换电源、换内存、清除设置和长时间压力测试，记录多是纸面备注，工程师之间对同一症状的描述不一致。

团队先不买高端协议设备，而是用一个月做基线：统一记录板卡与固件版本、故障复现条件、测试时长、换件次数、维修结论和返修情况。随后在试点工位增加电源时序记录设备与温度日志，并为测试流程设定固定启动次数、负载和环境记录。

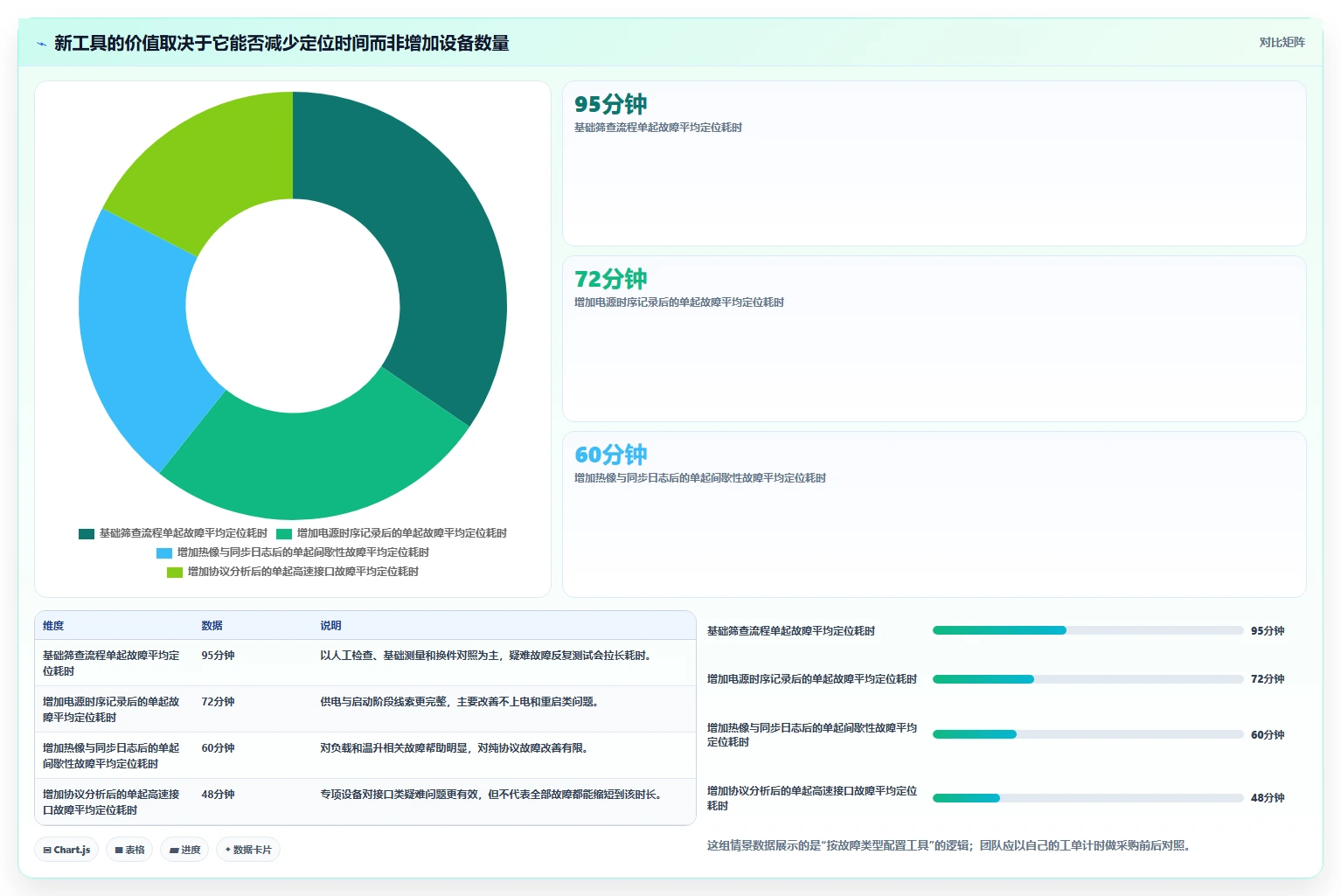

试点成功与否，不看“工具显示了多少曲线”，而看四个结果：复现率是否提高、无效换件是否减少、单起故障定位时间是否下降、结论能否由另一名工程师复核。如果时间下降但返修率上升，说明测试可能缩短了排查，却没有改善判断质量。

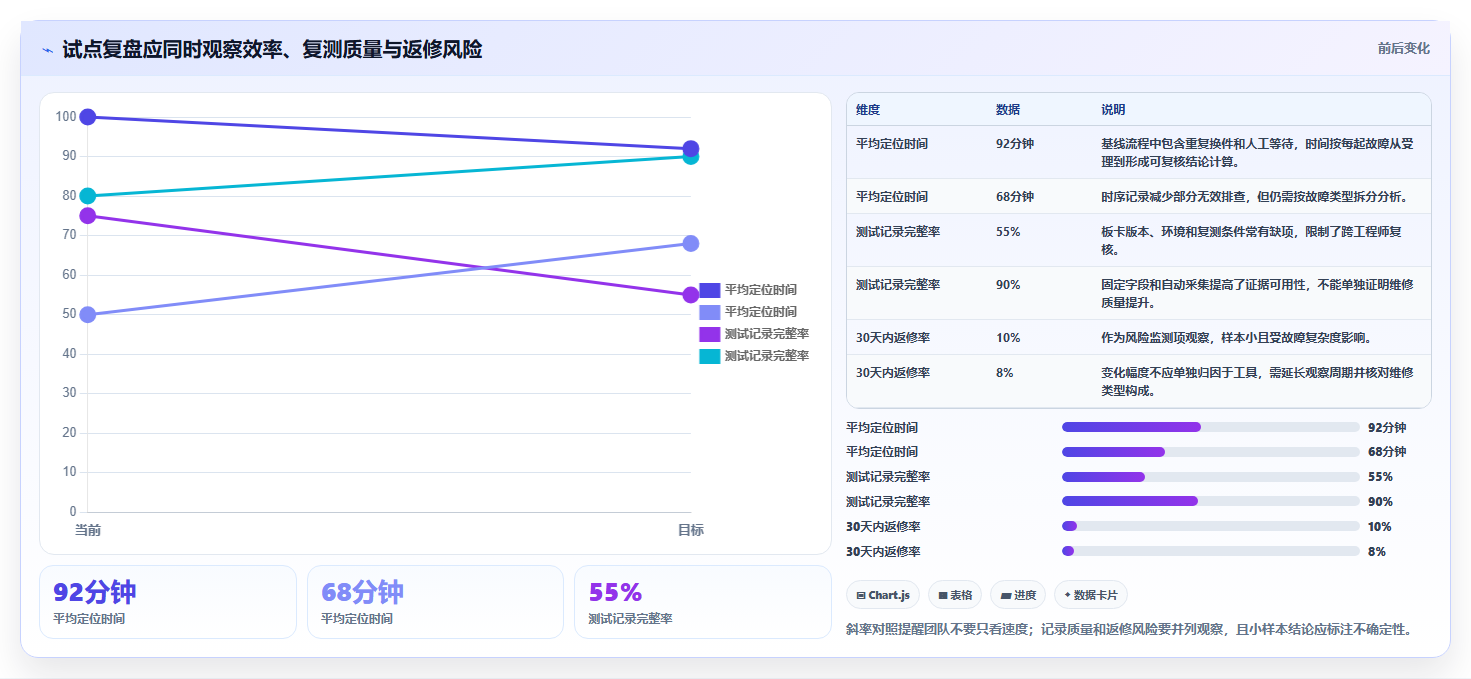

2. 用前后对照看结果，不用单次成功下结论

假设试点前后各观察 20 起可比故障，记录的指标包括平均定位时间、平均换件数、复测完整率和 30 天内返修率。由于样本有限，结果只能作为内部决策线索；还应按故障类型分层，避免把“简单故障增加”误认为工具带来的全面改善。

例如，若时序类问题定位时间下降，但高速接口故障没有变化，这不是工具失败，而是表明采购解决了一个明确问题。下一轮投资应针对未解决的故障类别，而不是因为“新设备没包治百病”就否定整个试点。

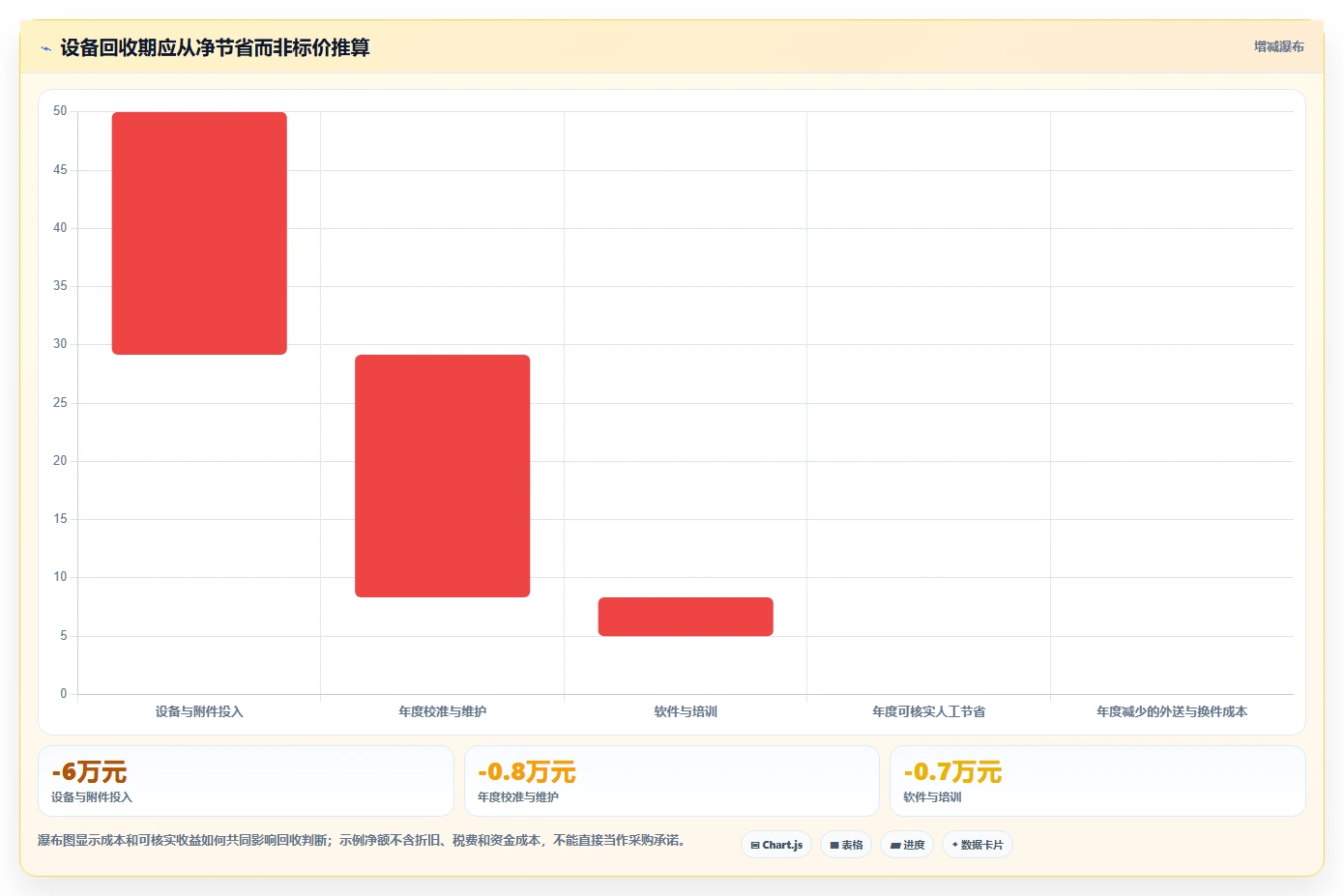

3. 建立采购前的基线与回收计算

回收测算可从“每月减少的人工小时 × 完全人工成本”开始，再减去校准、软件许可、培训和维护费用。还可以估算减少的换件成本、返修处理时间和外送检测费用，但要避免把所有改善都归因于新设备。

一种简单做法是设定三档情景：保守情景只计算可直接计时的人工节省；中性情景加入经核实的换件减少；乐观情景才计入返修下降或客户响应改善。采购决策应优先基于保守情景，若只有乐观假设才能回本，建议先试用或租赁。

七、不同团队的行动建议：从轻量试点到研发级配置

1. 个人维修者或低工单量工作台

优先配置可靠的万用表、基础电源检查工具、适用平台的 POST 诊断工具、已知良好的内存与电源，以及防静电和安全防护用品。对故障做好接线、配置和结果记录，通常比先买昂贵分析仪更有效。

如果一个季度内反复遇到同类的启动时序问题，可再考虑电源轨记录设备；如果问题主要是偶发温升和负载掉机，先借用或租用热像设备验证故障相关性。对于少量高速接口问题，外送测量可能比自购协议分析仪更经济。

2. 中小型维修团队或返修中心

优先投资可重复的基础测量和记录：统一测试夹具、固定流程、带时间戳的结果、板卡与固件信息留档。可在主工位配置电源时序工具，在疑难工位共享热像设备或专项分析设备，并统计每类工具实际使用率。

团队应明确设备管理员、校准周期、借用规则和培训要求。若一台设备每月只使用几次，却经常因没人会接线而闲置，问题不在产品参数，而在采购前没有把能力建设和流程维护纳入预算。

3. 主板研发与高速接口验证团队

对研发团队，选型重心应放在协议代际、探头带宽、触发能力、原始数据保存和测量方法是否符合设计验证需求。高速接口分析设备适合由专业人员集中管理，并将测试夹具、固件版本和分析脚本纳入配置控制。

不要用维修工具替代研发验证设备，也不要把实验室的合规结果直接推断为量产全覆盖。研发、制造筛查和售后维修的目标不同，需要的采样覆盖、速度与证据等级也不同。测试计划应覆盖关键边界条件，而不只是演示一块“表现最好”的样板。

4. 制造工厂与多工位测试环境

工厂需要关注节拍、误报率、夹具耐久性、工位间一致性和数据系统集成。设备即使测量能力很强，如果单板测试时间过长、操作易错或结果无法关联序列号，也可能不适合产线。

试点应安排在真实节拍和真实操作员环境中，观察连续运行后的接触可靠性、误判、维护频率和数据丢失。小批量验证通过后，再逐步扩大工位，并保留人工抽检和异常复核通道，避免把未经验证的阈值直接复制到全线。

5. 预算有限但故障类型复杂的团队

可以采用“基础工具自有、专项设备共享、低频设备外包”的组合。万用表、基础电源工具和常用诊断卡属于高频基础配置；协议分析仪、特定高速探头和高级热像设备可按项目租用或委托实验室。

在决定自购前，先记录至少一个季度的专项设备需求，包括故障类型、发生次数、外送成本、等待时间和信息回传质量。若频率低但每次延误代价极高，自购仍可能合理；若问题零散且外部实验室响应快，共享或外包更灵活。

八、采购与验收：把宣传参数变成可执行检查

1. 下单前向供应方索取的材料

采购沟通不要只问“能不能测”。应要求对方给出型号对应的规格书、支持平台和协议列表、附件清单、软件版本、校准要求、保修条款、典型测试文件及售后响应方式。对于新增型号，要确认固件更新计划和旧款配件兼容性。

• 确认设备的测量范围、精度、采样速率、通道数和过载保护。
• 确认兼容的主板平台、接口代际、固件版本、线缆和探头型号。
• 确认原始数据能否导出，文件格式是否开放，报告是否带时间戳。
• 确认校准证书、校准周期、维修周期和替代设备方案。
• 确认许可费用、升级费用、培训费用和耗材价格是否单独计费。

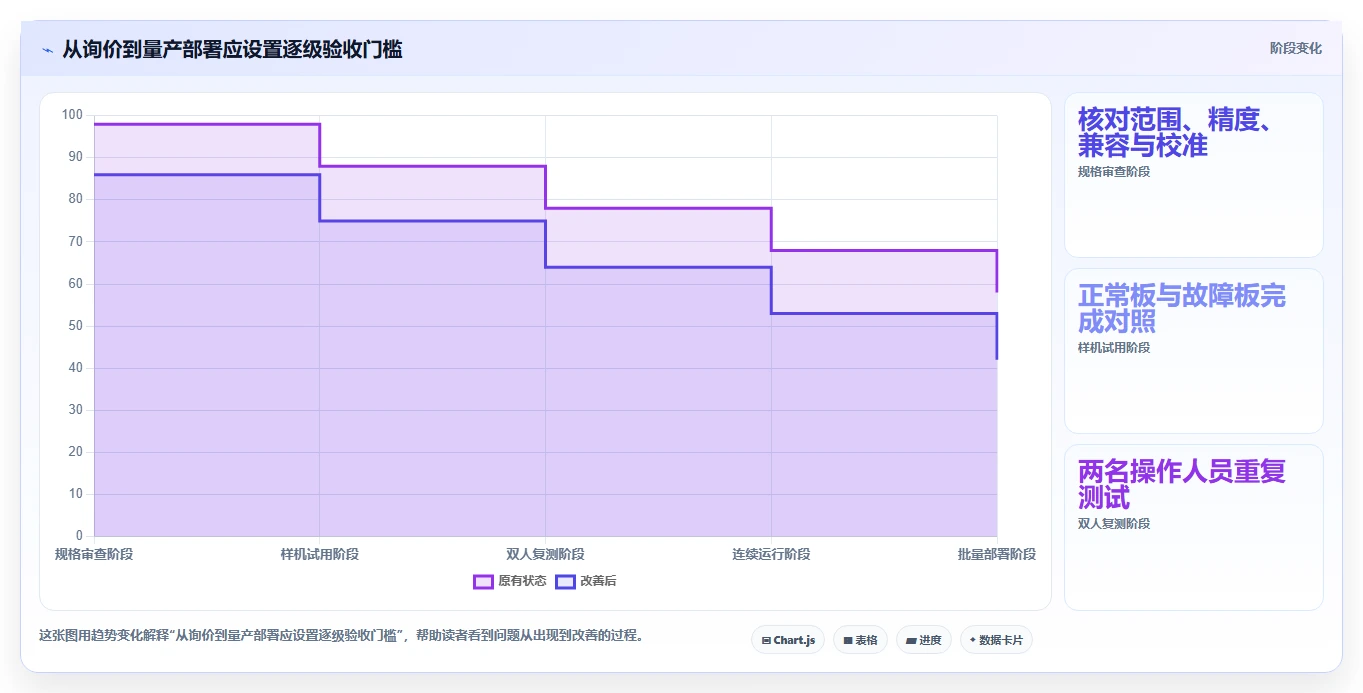

2. 到货验收要覆盖正常板与故障板

建议至少准备一块已知正常板和一块已知故障板，并记录测试前的配置。正常板用于检查误报和重复性，故障板用于确认工具能否捕捉预期异常。若只有正常样机，供应方演示通过并不能说明设备有足够的故障识别能力。

验收时由两名操作人员各自完成相同测试，比较接线时间、操作差异、结果一致性和数据导出完整度。对需要长期使用的设备，还应做连续运行测试，检查软件稳定性、传感器断连、存储容量和报告生成过程。

3. 设定可执行的通过标准

验收标准应由采购、测试和维修人员共同制定。比如要求设备在规定配置下重复测试若干次、记录字段完整、结果文件可读取、指定异常能够被捕捉，并且不对被测板造成不可接受的负载或风险。具体阈值应依据设备规格和测试目标设定，不宜照搬示例数字。

若设备未达到要求，先判断问题来自设备、夹具、操作培训还是被测板差异，再决定退货、补充附件或调整方案。把所有问题都归咎于“工程师不会用”，会掩盖产品适配不足；把一次误操作直接判为产品缺陷，也可能造成错误采购结论。

九、最终取舍：把钱投到团队最难回答的问题上

1. 预算只够买一类工具时怎么选

如果主要故障是不上电、重启和电源相关异常，优先考虑安全、可靠的基础测量与电源时序记录；如果主要工作是高速接口研发，优先考虑协议和信号分析能力；如果间歇性故障与负载、温度明显相关，则优先补齐热像或多点温度记录；如果问题不是缺少仪器，而是每个人测试做法不同，先投资标准流程与数据记录。

这不是固定排名。工具要围绕团队最常见、最昂贵、最难复现的故障选择。可以按“发生频率 × 单次损失 × 当前定位盲区”给故障类别排序，再对照工具能否提供新的证据。若某项工具无法改变下一步决策，它即使技术先进，也不一定值得优先买。

2. 该自购、租赁还是外包

高频、影响核心交付、需要快速响应的测量，适合自购；低频但关键的专项分析，适合租赁或共享；涉及复杂合规、昂贵设备和专业人员的测试，可考虑外部实验室。判断时要比较的不只是设备折旧，还包括等待时间、数据保密、测试方案沟通成本和复测便利性。

若外部服务无法提供原始数据、测试配置或方法说明，外包报告可能无法支持根因复核。相反，如果团队没有合格操作人员，自购设备也未必能形成可靠证据。应把“谁来操作、如何维护、结果由谁解释”与设备价格一起决策。

3. 哪些场景不应追求一次买齐

团队还没有故障分类、测试记录和基线数据时，不建议一次采购五类工具。先用基础设备建立两到三个月的工单数据，找出真正高频的定位盲区，再做小规模试点。尤其是昂贵协议分析设备，最好在自有板卡上完成演示与验收后再签长期采购。

也不要为“支持未来标准”支付无法验证的溢价。确认目标平台、协议版本、附件和固件路线图，要求供应方列出具体支持范围。未来升级承诺应写入合同或服务条款；没有明确交付内容的口头承诺，不应计入采购收益。

4. 一个可在本周启动的行动清单

1. 挑出最近三个月最耗时的三类主板故障，分别记录频率、定位时间和返修影响。
2. 为每类故障写出当前测量步骤，标明哪一步仍靠猜测、换件或长时间等待。
3. 向工具供应方索取对应规格、附件、校准和软件资料，不接受只提供宣传页的报价。
4. 用一块正常板和一块故障板安排盲测，要求导出原始结果并由第二人复核。
5. 设定试点指标，至少跟踪定位时间、记录完整率、误判或返修情况。
6. 试点结束后按故障类型复盘，再决定自购、租赁、共享或外包。

5. 最后的判断：好工具不是读数最多，而是让结论更可复核

我对 2026 年主板测试工具的判断是：真正值得关注的“新品”并不只是更快、更智能或屏幕更大，而是能否把供电、接口、内存、温度和测试记录连接成一条可复现的证据链。单项参数再漂亮，如果无法在团队自己的板卡上稳定复测，就只是采购清单上的亮点。

下一步不要先搜型号榜单。先整理故障工单，选出一个最昂贵、最难复现的问题，写出验收条件，再带着真实板卡做试用。主板工具选购的核心不是买到最多设备，而是用最少的新增测量，消除最关键的判断盲区。
