进度网络图软件最容易买错的地方，不是图画得不够漂亮，而是把“能画节点和箭头”误当成“能计算进度”。如果软件只负责画图，任务顺序、关键路径、资源冲突和延期影响仍要靠人手工推演；如果它能维护活动逻辑，却不适合跨部门协作，模型又可能停留在计划员电脑里。本文按“逻辑计算、计划维护、项目规模、协作成本”四个维度，比较 Microsoft Project、Primavera P6、ProjectLibre、Asta Powerproject、OpenProject、Lucidchart、EdrawMax 和 SmartDraw，并给出适合不同团队的选型路径。

一、先讲核心结论：先决定要计算什么，再决定用什么软件

1. 选购结论不是“哪款最好”，而是哪种工作流更匹配

如果团队需要建立活动关系、计算关键路径，并持续更新实际进度，应优先看具备计划逻辑和进度计算能力的工具。Microsoft Project、Primavera P6、ProjectLibre 和 Asta Powerproject 更接近这一类，差别主要在项目规模、控制深度、学习成本和行业适配。

如果目标是把依赖关系讲清楚、支持评审或汇报，而不是用软件自动计算整个项目工期，Lucidchart、EdrawMax 和 SmartDraw 这类可视化工具可能更省事。它们适合表达逻辑，不应被误认为完整的进度控制系统。

OpenProject 更适合希望把任务、依赖、负责人和团队协作放在同一环境中的组织。它的价值在于工作项管理与协作流程，而不在于替代大型工程项目的专业进度控制系统。选型时要核实所需的网络视图、计划计算和资源管理能力是否由当前版本提供。

2. 我的快速筛选原则：把“计算”与“表达”分开打分

我做选型初筛时，不会先问“有没有网络图模板”，而会先问三件事：改变一个活动工期后，软件能否重新计算后续日期；删除或改变一条依赖关系后，关键路径会不会跟着变；基线与实际进度能否分开记录。三项都重要，且前两项是动态分析的底线。

对只需要讲清楚先后关系的团队，图形工具比大型计划系统更轻便。对要追踪延误、评估赶工方案或向业主报告预测完工日期的团队，图形工具单独使用通常不够。一张网络图可以很准确地展示逻辑，也可以完全没有能力验证逻辑是否正确。

二、背景和真实场景：网络图要解决的是“影响关系”，不是“任务清单”

1. 甘特图回答什么时候做，网络图回答为什么必须先做

甘特图擅长展示时间跨度、日历位置和任务重叠；网络图擅长表达工作之间的先后约束。比如“设备到货”延迟，究竟会影响安装、调试、验收中的哪几项？如果任务之间只有视觉上的排列，而没有可维护的逻辑关系，计划员很难快速回答这个问题。

网络图常用活动节点和依赖箭头描述工作关系。实际计划中还要处理工期、日历、提前或滞后时间、里程碑、约束日期和已完成比例。软件是否能把这些信息纳入计算，比它能否显示漂亮的箭头更重要。

2. 三种常见用户，买软件时关注点并不相同

第一种是计划控制团队。他们需要建立工作分解结构，设置活动工期与逻辑关系，按周期更新实际进度，再比较基线与当前预测。对他们来说，关键路径是否动态变化、计划是否能审计，比模板数量更重要。

第二种是项目负责人和跨部门团队。他们关注依赖的可读性、责任人、状态更新和风险提醒。若计划需要多个部门共同维护，只有单机文件的精确计算并不能自动解决协作问题；数据更新流程同样要进入选型。

第三种是咨询、培训和汇报人员。他们常用网络图解释方案、流程或项目路径，任务细节可能在其他系统维护。此时快速绘制、样式控制、导出质量和协作评论，比复杂资源平衡功能更实际。

3. 一个项目通常同时有“计算模型”和“沟通视图”

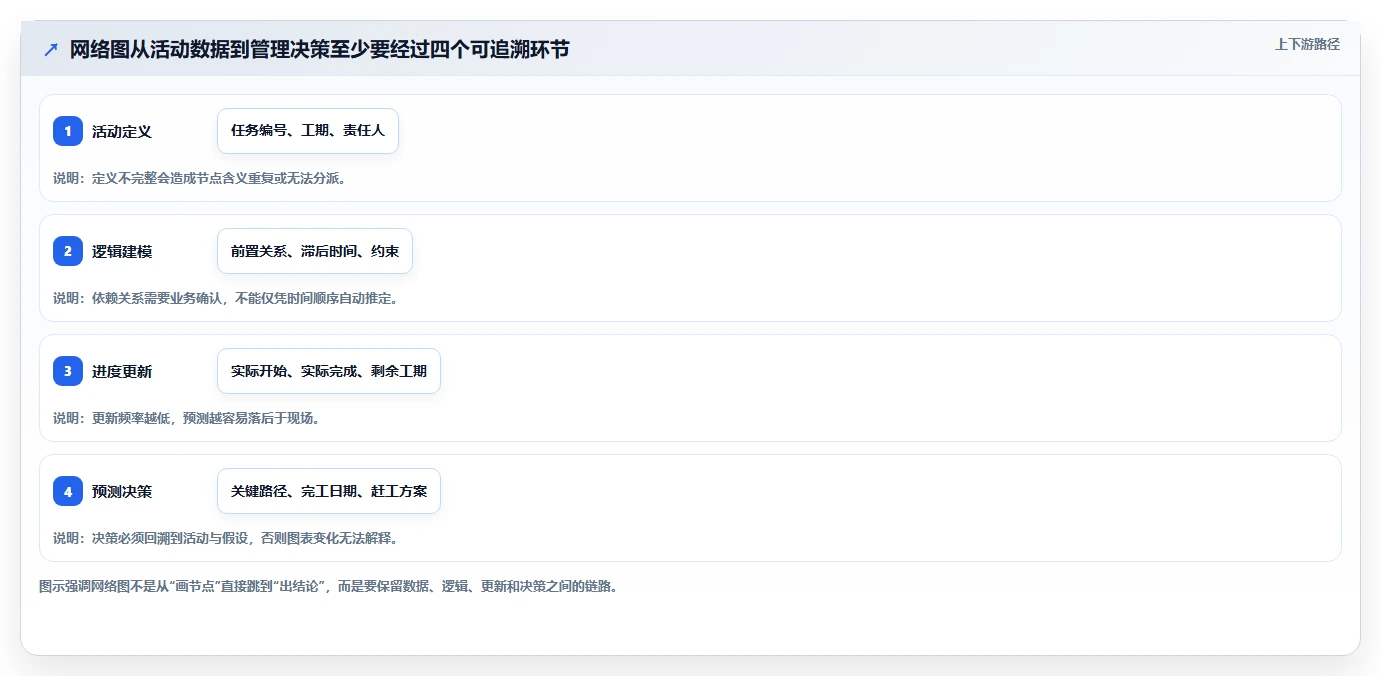

我建议把网络图工作拆成两层。底层是可追踪的活动数据：任务编号、工期、逻辑关系、责任人、状态、基线与更新时间。上层是供人阅读的视图：按阶段、责任组织或关键路径过滤后的图形。底层结构清楚，视图才有可信度。

如果一个项目只有一张导出的图片，没人知道它的源数据在哪里、谁可以修改、改动是否触发重新计算，那么它更像一次性说明材料，而不是进度控制工具。反过来，若模型过度复杂，会议中也没人能读懂，同样会失去管理价值。

三、拆解常见误区：图画得出来，不代表进度管得住

1. 误区一：有依赖线，就等于有关键路径分析

依赖线只能说明工作之间存在某种关联。真正的关键路径分析还要结合工期、日历、逻辑类型、限制条件和计算规则。若软件只允许拖拽连线，却不根据工期变化重新计算后续日期，那它提供的是关系图，不是完整的进度分析。

选型演示时，可以要求供应商现场做一个简单动作：把关键活动工期增加两天，观察项目完工日期、后续任务日期和关键路径是否发生变化。再把一条关系从“完成后开始”改成“开始后开始”，看结果是否一致。若回答依赖人工改图，就要把这项人工维护成本算进去。

2. 误区二：网络图越大，越专业

节点数量不是成熟度指标。上百个活动若命名含混、关系重复、约束随意，网络图只会让错误显得更复杂。项目管理实践中，我更看重每个节点能否对应明确交付物、责任人和更新依据，而不是一屏能不能塞进更多框。

大型计划需要分层：管理层查看阶段和里程碑，计划员查看活动逻辑，执行团队查看本周工作。若工具无法按层级过滤、折叠或输出局部视图，复杂度会迅速转化为沟通负担。

3. 误区三：把自动排程当作自动做对计划

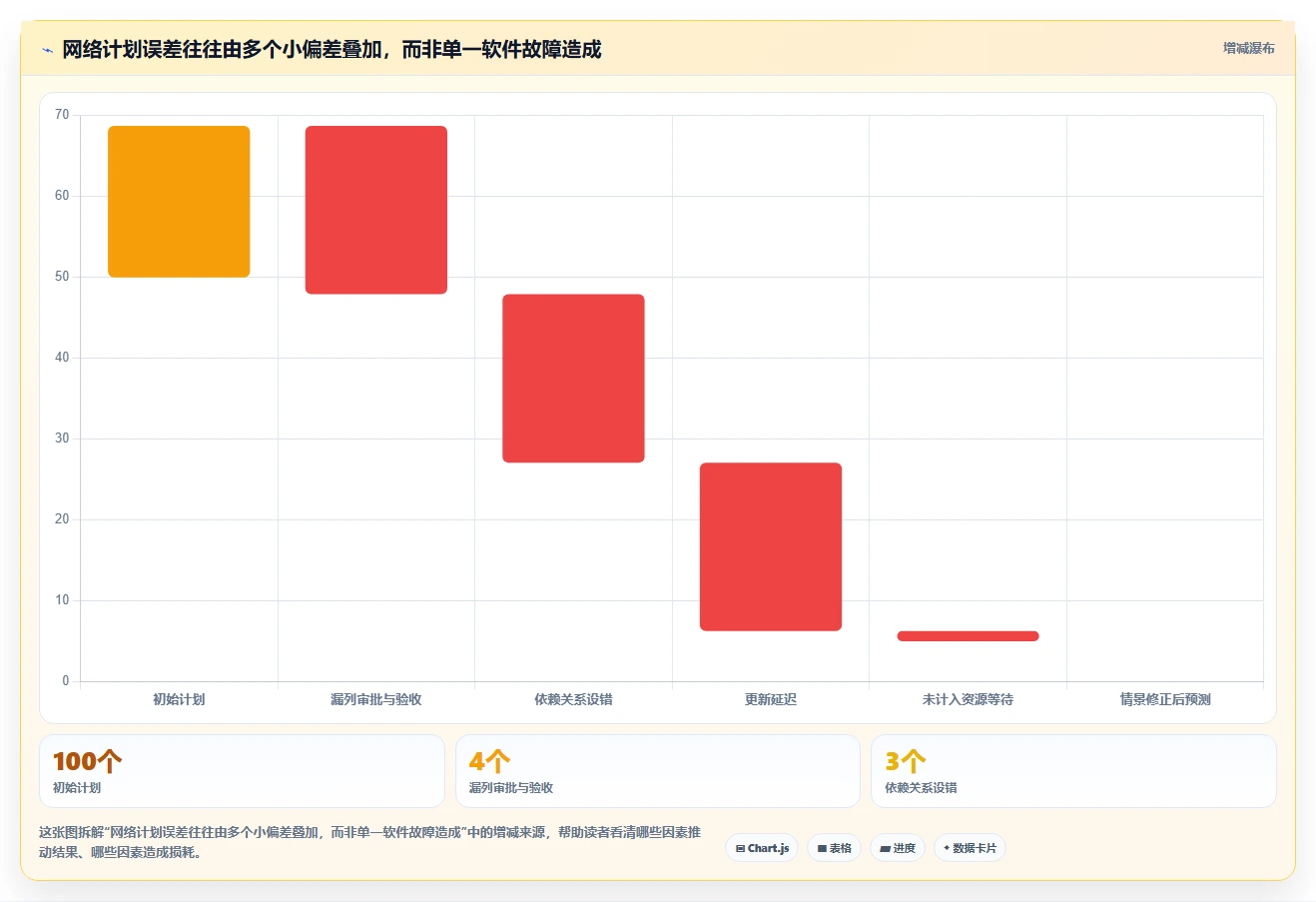

自动排程只能按照输入假设计算。漏掉审批、试运行、资源交接或外部供货等依赖时，软件不会自动知道现实中还有这些工作。关键路径也可能被人为约束日期、错误日历或不合理的活动工期扭曲。

评估结果时应追问：关键路径使用了哪些日历？项目是否允许负浮时？强制日期如何处理？实际完成和剩余工期如何录入？这些答案比“支持关键路径”几个字更有用。

4. 误区四：协作功能多，项目数据就一定可靠

评论、提醒、看板和权限是协作能力的一部分，但它们不能代替计划规则。多人可以更新同一份计划，不代表每个人都按相同口径理解“完成百分比”或“剩余工期”。没有统一的数据字典和更新节奏，协作越活跃，冲突数据可能越多。

因此，协作型平台试用时要同时验证三个问题：任务变更是否留下记录；不同角色能否看到适当范围；项目负责人能否追溯一次预测变化的原因。权限和审计能力在大型团队中通常不是附加项，而是计划可信度的一部分。

四、专业判断逻辑：用一套可复现的测试脚本筛选工具

1. 先把需求分成四层，避免拿功能清单代替业务判断

我会把需求分为计划建模、计算分析、协同治理和输出集成四层。计划建模看任务层级、依赖类型、日历和约束；计算分析看关键路径、浮时、基线比较与变更影响；协同治理看权限、历史记录、责任分派和更新方式；输出集成则看导入导出、报表、接口和长期归档。

每项需求都标注“必须、重要、可选”，并为“必须”写出验收动作。例如，“支持依赖关系”不是可验收表述；“修改前置任务工期后，后续活动日期自动重新计算并能显示变化依据”才是可演示的要求。

2. 用小型样例计划测试，不要只看销售演示

把同一份样例计划交给候选工具。样例不必很大，建议包含 15 至 25 个活动、至少 3 种依赖、2 个里程碑、1 个日历例外、1 条可能的关键路径，以及一次实际进度更新。这个规模足以暴露核心差异，也不至于让测试本身变成大型实施项目。

1. 先录入任务编号、名称、工期和日历，确认任务层级是否清楚。
2. 建立前置关系，并刻意加入一个合理的滞后或重叠关系，检查软件表达是否自然。
3. 调整关键任务工期，记录项目完工日期、关键路径和受影响任务的变化。
4. 更新一项活动的实际完成比例与剩余工期，比较预测计划与基线。
5. 邀请计划员和执行人员分别操作，观察学习时间、权限边界和错误恢复方式。
6. 导出一份可读的网络图和一份可继续计算的数据文件，检查二者是否能对应。

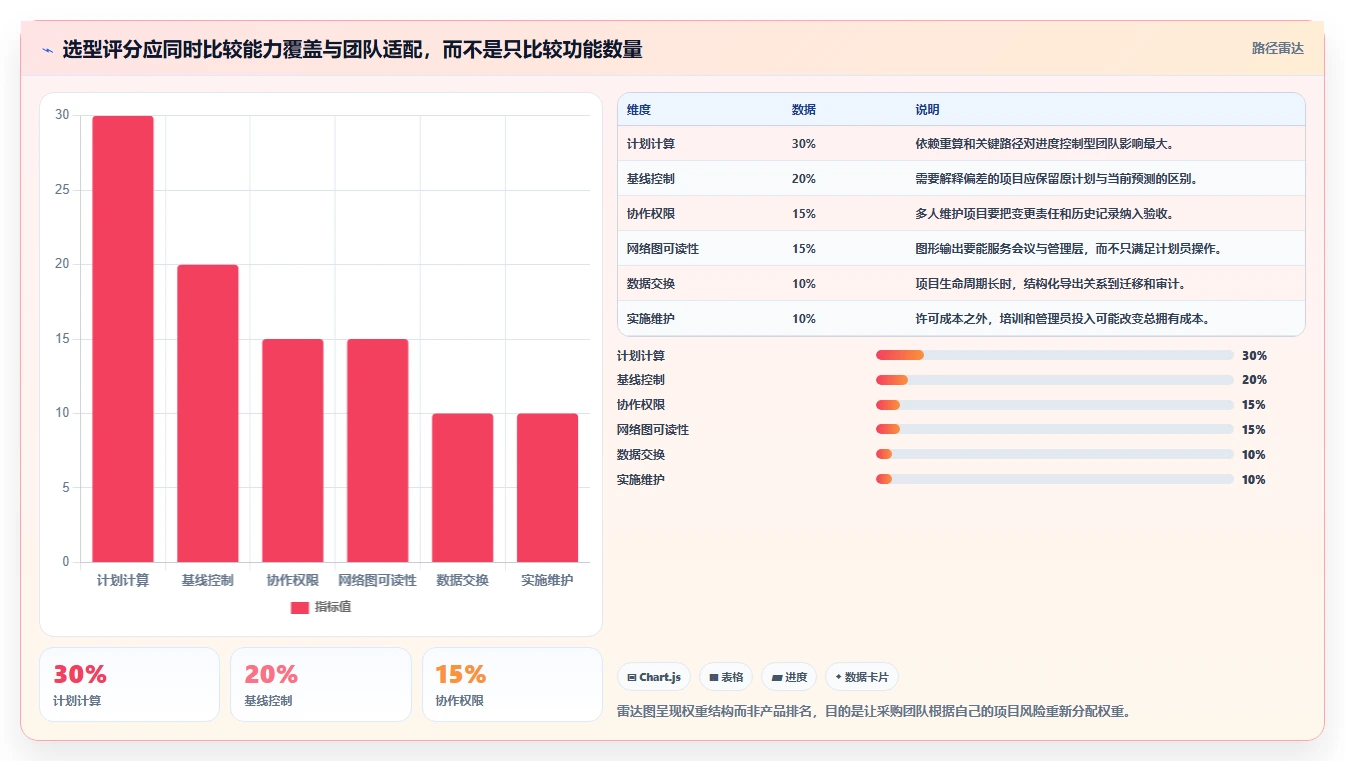

3. 建议采用加权评分，而不是凭界面印象投票

下表的权重适合作为多数项目团队的起点，并非行业标准。大型工程可以提高计划计算、基线和审计的权重；汇报型团队则可以提高图形表达和协作的权重。重要的是每个评分都要附上测试记录，而不是由单个决策者凭主观印象打分。

建议把评分拆成“产品能力”和“组织适配”两列。某工具理论上支持高级功能，不等于团队能持续维护；反过来，一款功能较少的软件若能被每周稳定更新，可能比复杂系统更能产生实际管理价值。

五、八款工具全面评测：适用边界比功能标签更重要

1. Microsoft Project：通用计划团队的稳妥候选

它适合需要任务依赖、日历、工期调整和进度跟踪的通用项目团队。对已经使用相关办公与协作生态的组织，培训和文件交换可能更容易衔接；但具体能力会随桌面端、云端服务、许可证方案和产品迭代而变化，采购前必须用实际账号验证目标工作流。

我会重点测三个点：网络图视图与甘特计划是否共享同一任务数据；变更工期后关键路径是否自动更新；基线和实际进度的差异能否被清楚呈现。若团队主要需要轻量沟通而不做复杂计划控制，部署完整计划软件可能是过度配置。

2. Primavera P6：复杂工程计划控制的专业型选择

它的优势在于面向大型、分层、跨组织的工程计划管理，适合活动规模大、基线严谨、周期性进度更新和多项目控制要求高的环境。对于需要承包商计划、业主计划和项目组合相互协调的组织，专业计划控制能力比“上手快”更重要。

相应代价是实施和治理要求较高。若任务编码、日历、进度更新口径和权限责任没有先统一，部署后容易出现“软件很专业、数据没人信”的局面。小型团队若只有几十项简单任务，通常应先计算专业系统带来的维护成本是否值得。

3. ProjectLibre：预算敏感、偏桌面计划的备选

它适合希望以较低门槛建立项目计划、维护任务关系并在本地开展工作的团队。对教育、个人计划和小型项目，桌面工具的直接性可能很有吸引力。采购测试应特别检查文件交换、复杂计划兼容性、多人同时更新和长期归档方式。

不要仅凭“可打开某类计划文件”推断所有字段、依赖关系和日历都能无损往返。导入后要抽样核对活动数量、逻辑关系、关键日期和基线数据；如跨工具协作是刚需，应先做双向迁移测试，而不是项目上线后才发现数据结构不一致。

4. Asta Powerproject：施工进度语境下值得重点试用

它适合建筑和施工计划团队，尤其是需要把阶段、现场作业和施工进度表达结合起来的场景。行业专用工具的价值，不只是能画活动关系，而是能否贴合计划人员已有的施工管理习惯和交付要求。

团队要验证的是：现有计划模板能否复用；现场更新方式是否现实；不同参与方是否能读懂输出；数据能否满足合同、报告和内部审计要求。若企业的核心工作并非施工计划，专用功能未必带来相应收益，培训与维护反而会增加负担。

5. OpenProject：更适合把任务协作和项目跟踪放在一起

它面向项目协作和工作项管理，适合重视团队透明度、任务责任和项目进展追踪的组织。它的采用价值，往往来自统一任务入口和协作流程，而不只是某一种图表。若团队对经典活动网络图或高级关键路径分析有硬性要求，应在演示中逐项确认，而不要根据甘特图功能自行推断。

开源或可自部署也不等于没有成本。服务器、升级、安全、备份、权限设计和管理员时间都应列入总拥有成本。自部署团队还要确认维护责任归属，以及内部是否具备持续升级和恢复服务的能力。

6. Lucidchart：适合快速协作和说明逻辑，不宜单独承担进度控制

它适合多人共同编辑流程图、关系图和方案说明，尤其是会议中需要快速调整结构、收集反馈并共享视图的场景。对不需要自动排程的流程梳理或方案评审，图形协作可能比复杂计划软件更直接。

边界也很清楚：把节点和箭头画出来，不会自动获得可靠的关键路径和工期预测。若使用它作为汇报视图，建议明确数据源与维护责任，并在图上标记版本日期；如果需要持续更新项目预测，则应让计划软件或项目管理系统承担计算层。

7. EdrawMax：模板化绘制和文档输出较有吸引力

它适合需要制作 PERT 图、流程图和培训材料的用户。模板可以减少从空白画布开始的工作量，适合说明项目流程、解释工作顺序或制作面向非计划人员的材料。

需要注意的是，模板完成得快，不代表计划数据具备可计算性。若工期调整后要更新大量节点和日期，人工维护容易引入不同步。采购时可把“改一个节点后全图需要修改几处”作为实测问题，并检查导出文件是否方便后续编辑与归档。

8. SmartDraw：轻量图表需求优先考虑易用性

它适合追求快速绘制、模板辅助和清晰表达的轻量需求，例如管理汇报、简单项目顺序说明和流程沟通。对于不需要持续维护复杂工期模型的用户，快速完成一张易读图表可能比学习大型计划工具更符合成本效益。

若项目涉及多层依赖、多个日历、基线追踪和延期影响分析，不能仅凭图形能力决定采购。建议先用样例验证它能否满足计划数据的维护方式；若无法重算关键路径，就把它定位为展示工具，并将计划计算交给其他系统。

9. 八款工具的最终判断：按“主系统”还是“表达层”归类

采购讨论常陷入“哪个产品功能更多”。更有用的分类是：谁负责维护计划模型，谁负责把模型呈现给不同受众。Microsoft Project、Primavera P6、ProjectLibre 和 Asta Powerproject 更可能承担计划模型；OpenProject偏向工作项协作与计划跟踪；Lucidchart、EdrawMax 和 SmartDraw更适合作为表达层工具。

这不是绝对边界。实际能力取决于版本、部署方式、配置和团队流程。尤其在云服务不断调整的情况下，建议将本文视为候选名单与验收框架，而不是未经试用即可签约的功能承诺。

六、具体案例和数据观察：用一个延期情景检验软件价值

1. 示例项目：一项设备交付变化，测试的不只是日期

下面使用一个情景模拟的设备安装项目：共 18 个活动，计划工期 60 个工作日，包含设计确认、设备采购、基础施工、设备安装、联调和验收。项目团队发现关键设备的交付预测延后 5 个工作日。这个样例不是任何客户的真实项目数据，而是用于说明如何比较软件工作流。

第一步，在活动网络中确认设备采购与安装的依赖关系。如果安装任务只在设备到场后才能开始，逻辑应明确连接；如果部分准备工作可并行，就需要把可并行范围单独建模。简单地将整条安装任务整体后移，可能掩盖仍可提前完成的现场准备工作。

第二步，更新设备采购活动的预测完成日期，再观察联调、验收与项目完工日期。能自动重算的计划工具可快速展示逻辑后果，但计划员仍需判断是否存在替代供货、分段交付、提前施工或资源重新安排等真实选项。

第三步，保存变更前后的预测，并记录假设。若没有基线和更新时间，团队可能只看到“完工日变了”，却无法回答变更来自供应商、计划逻辑还是内部资源。好的工具应帮助保留解释路径，而不是只给出一个新日期。

2. 用试用数据区分“图形省时”与“管理省时”

比较软件时，可以记录完成同一任务所需的人工作业时间。比如，从空白项目建出 18 个活动、添加关系、调整一项延误、生成可读视图、导出数据。把准备、修正和复核时间分别记下来，比“感觉更快”更可靠。

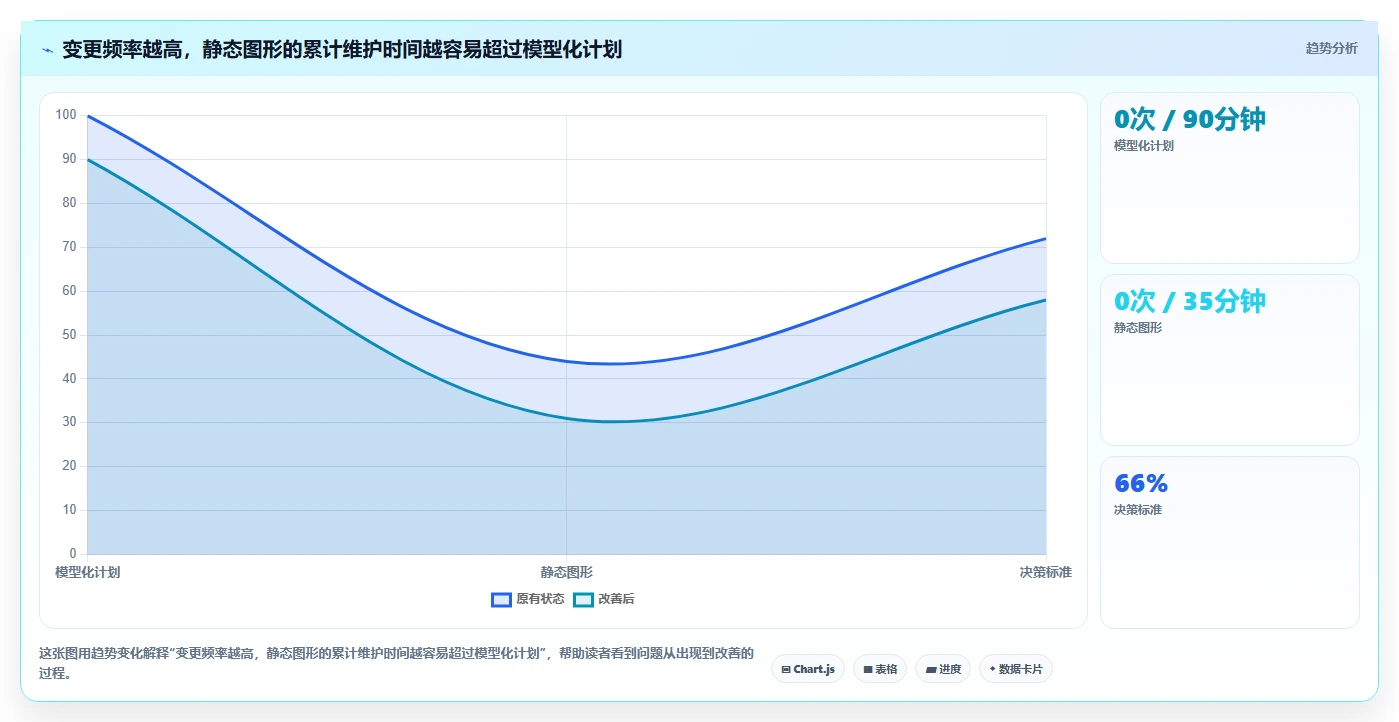

以下数值是试用评估的建议基准，不是产品实测。若样例中计划软件建立逻辑需要 90 分钟、修改情景需要 10 分钟，而绘图工具初次画图只需 35 分钟、每次变更要再花 25 分钟，项目每周变更一次时，两者在短期和长期的成本结构就会明显不同。

3. 试用中应记录的不是“功能有无”，而是“变更链路是否闭合”

一次延期模拟至少要记录：变更前完工日期、变更原因、受影响活动、重新计算时间、人工修正步骤、导出结果和复核责任人。这样可以区分软件性能、数据质量与团队操作流程，不至于把所有问题混成一句“系统不好用”。

在决策会上，我会要求计划员和项目经理都参与测试。计划员判断逻辑维护是否顺手，项目经理判断结果是否可解释，执行人员判断任务状态是否容易更新。只有其中一类角色满意，往往意味着工具服务了局部工作，却没有闭合整个项目管理链路。

七、不同情况下的行动建议：把候选名单缩到两款再试用

1. 小团队、低复杂度、更新不频繁

如果项目活动较少、依赖关系简单、主要用于一次性说明，可以先试用轻量绘图工具或桌面型计划软件。重点不是追求企业级功能，而是确保图有负责人、版本日期和源文件，避免每次开会都出现不同版本。

若仍需自动计算工期，优先比较 Microsoft Project 与 ProjectLibre 等计划型候选；若只需讨论逻辑关系，可评估 Lucidchart、EdrawMax 或 SmartDraw。不要为暂时用不到的资源平衡、组合管理和高级审计功能预付实施成本。

2. 中大型工程、合同节点多、延误代价高

这类团队应优先验证 Primavera P6 和 Asta Powerproject 等专业候选，并把计划编码、基线、日历、更新周期和合同报告格式纳入测试。软件选型不是孤立采购，项目治理规则要与工具配置同步设计。

至少邀请计划控制、现场执行、合同管理和 IT 参与评估。试用范围要覆盖计划导入、进度更新、变更追踪、输出和归档。若供应商只能展示标准模板，却无法用团队真实的计划结构完成演示，风险还没有被验证。

3. 跨部门协作强，执行团队需要参与更新

这类组织应比较 OpenProject 与通用计划系统的协作能力，也要检查现有办公环境是否已有可用的任务管理流程。关注点包括责任分派、通知、权限、变更历史、项目视图和计划数据导出，而不是只看是否有评论或看板。

可以先在一个项目中试运行 4 至 6 周，明确谁更新实际进度、每周何时冻结数据、偏差由谁解释。试点期间记录逾期任务更新率、版本冲突次数和计划维护工时，确定是否真的改善了协作，而非仅增加了一个录入入口。

4. 主要需求是汇报、培训或方案沟通

若图表用于解释流程和项目逻辑，而不是预测完工日期，绘图软件往往更容易被更多角色使用。选择时检查模板、版式、共享权限、导出效果和二次编辑能力；把静态图的更新时间和版本信息纳入规范。

如果汇报中的日期来自另一套计划软件，必须明确哪个系统是权威数据源。否则图形看起来更美观，却可能在关键节点变更后没有同步，造成管理层依据过期信息决策。

5. 有严格部署、安全或数据驻留要求

先定义数据分类、访问边界、备份周期、身份认证和审计需求，再讨论云端、自托管或桌面部署。自托管并不会自动解决安全问题，组织还要承担补丁、监控、备份恢复和权限审查责任。

采购演示要覆盖账号离职、项目归档、数据导出和故障恢复等不常被展示的环节。对长期项目而言，合同到期后能否完整导出任务、依赖、基线和历史记录，可能比界面上的某个高级功能更关键。

八、不同情况下的取舍：不要让工具替团队做不可能的承诺

1. 要精确计算，就接受更高的建模和治理成本

动态关键路径、基线比较和复杂日历不会凭空出现。它们需要准确的活动定义、统一的数据规则和定期更新。团队若不能提供计划维护角色和固定更新节奏，部署专业工具也可能只得到一份过时的高精度计划。

因此，计划控制型项目可以接受更长培训和实施周期，但要把收益定义为更早发现偏差、更快解释影响和更可追溯的决策，而不是“软件自动保证按期交付”。

2. 要更快协作，就明确放弃哪些高级控制能力

轻量平台或绘图工具能降低参与门槛，却可能无法满足复杂关键路径分析、精细资源平衡或合同级进度基线要求。选择轻量方案并非妥协失败，而是把需求限定在团队真正会使用的范围内。

但要写清楚边界：工具负责沟通还是负责计算；哪些结果需要人工复核；哪些项目达到何种复杂度后必须升级到专业计划软件。没有升级条件，轻量方案容易被不断叠加需求，最后变成一套难维护的半成品系统。

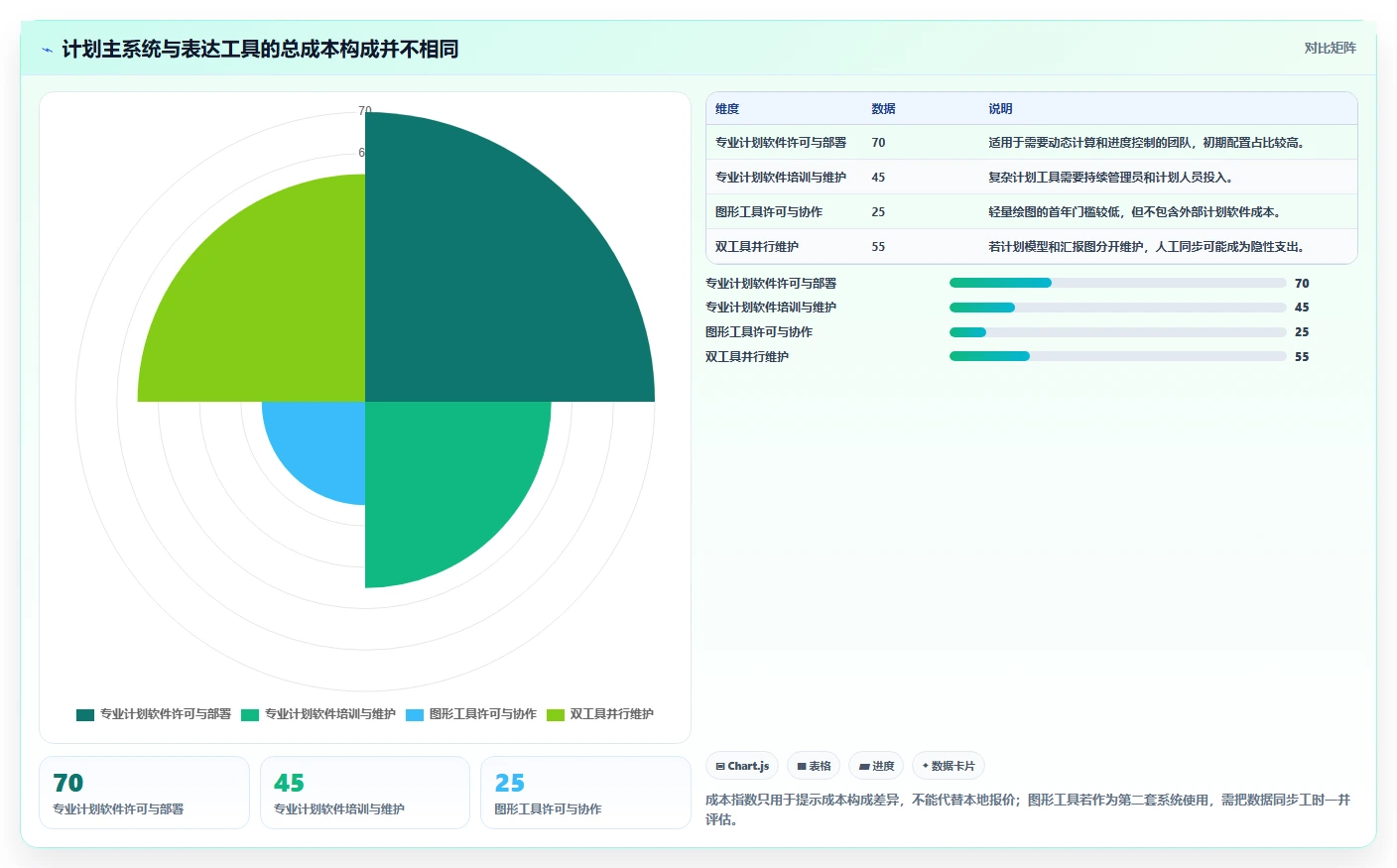

3. 要低许可费，就不要忽略人工成本与迁移风险

许可价格只是总拥有成本的一部分。培训、部署、权限管理、数据清洗、模板制作、双系统同步和退出迁移都可能形成持续支出。免费或低成本软件也需要有人维护，尤其是用于关键业务计划时。

建议以一年为周期计算：软件费用、实施服务、内部工时、接口或迁移、支持与升级，再加上数据不可用导致的风险成本。具体数字应以供应商正式报价和团队试点记录为准，不应用未经验证的网络价格做最终预算。

4. 要一套系统包办全部事情，先验证是否真的减少了交接

平台整合能减少数据重复录入，但也可能让某些专业角色失去合适的工作视图。相反，多工具组合可以各自发挥优势，却会带来同步、权限和版本控制问题。判断标准不是系统数量，而是从计划变更到决策解释的链路是否清楚。

若采用“计划软件加绘图工具”，应规定由计划软件生成权威数据，绘图工具只负责展示；若采用协作平台加计划系统，要确定任务编号、日期和状态由谁维护。只要数据责任没有明确，集成并不会自动消除矛盾。

5. 采购前的最终行动清单

1. 选一个真实但可控的项目，整理 15 至 25 个活动的样例数据。
2. 确定团队最重要的三项验收条件，例如依赖重算、基线比较和历史追溯。
3. 从八款工具中选出两至三款，而不是让所有候选都做浅层演示。
4. 用相同样例执行工期变化、实际进度更新、图表导出和数据归档测试。
5. 分别记录计划员、项目经理和执行人员的操作成本与错误点。
6. 核对当前版本、许可证、部署方式、数据导出及支持条款，并以正式材料确认。
7. 先做小范围试点，再决定是否扩大采购；试点必须设定成功标准和退出方案。

我对进度网络图软件的最终判断很简单：先确认你需要的是“可计算的计划模型”，还是“可读的逻辑图”；如果两者都需要，就让一个系统负责数据与计算，另一个视图负责沟通，而不是让两份手工维护的图互相冒充权威。下一步不要先开采购会，先准备一份包含关键依赖和一次延期情景的样例计划，用统一脚本让候选工具接受同一场测试。测试结果能否被复现、解释和归档，才是选购时最值得相信的证据。
