2026年项目管理必备：6款顶级双代号网络图进度计划编制软件全面对比

《2026年项目管理必备：6款顶级双代号网络图进度计划编制软件全面对比》真正要回答的，不是“哪个软件能画箭头”，而是“计划变化之后，图、工期、关键线路和资源判断能不能一起更新”。我比较六类常用工具时，最先检查的就是这一点：不少计划软件能算进度，却默认采用单代号逻辑；不少绘图软件能画出双代号图，却不会根据逻辑关系重新计算工期。把这两种能力混为一谈，往往是选型后返工的起点。

一、先讲核心结论：先区分“会计算”与“会画双代号”

1. 双代号网络图的选型，首先是工作流选择

双代号网络图也称箭线式网络图，活动画在箭线上，节点代表事件。它的价值不是把任务画得像一张网，而是清楚表达活动先后关系、虚工作、关键线路和时差。也正因为它把活动放在箭线上，图形规则和排程数据的绑定方式，与常见的单代号网络图并不完全一样。

我建议先把工具分成两条路线。第一条是“排程计算优先”：用专业计划软件维护活动、日历、依赖和进度状态，再将关键关系转成双代号表达，适合计划频繁变更、需要进度基线和责任跟踪的项目。第二条是“图形交付优先”：用网络图绘制软件搭建双代号图，适合施工组织设计、教学、方案论证和汇报，但关键线路、时差和资源负荷通常需要额外核算或人工校验。

我的判断很直接：如果项目经理要靠图做周滚动计划，选计划软件；如果图只是交付文件中的一张说明图，选绘图工具；如果合同或审查明确要求双代号图，同时项目又要持续计算，就应采用“排程主数据＋双代号图形输出”的组合，而不是指望一款软件自动解决所有问题。

表中的“能力”是工作流层面的判断，不是对每个版本、授权等级和插件功能的保证。软件可能更新，部分功能也会因版本、模板、插件或企业配置而变化。采购前应把“能否输出符合项目要求的双代号图”拆成测试项，而不是只看产品介绍中的“网络图”三个字。

2. 六款工具的结论先看项目类型

如果团队已经在使用Microsoft Project，而且计划复杂度中等，我会先确认它的网络视图、字段和导出结果能否满足交付规范；不满足时，用它维护排程、另配图形工具出双代号图。大型工程、多个承包方和多级控制计划并行时，可以评估Primavera P6，但要把培训、数据治理和更新责任一并计入总成本。

施工企业可以将Asta Powerproject列入试用名单，并用真实施工计划验证其工作流适配度。预算有限或需要开放方式验证基础逻辑时，可先试ProjectLibre。若核心目标是交付一张清晰、可审查的规范双代号图，Visio和EdrawMax更偏向制图工具，不宜把它们当成自动计算关键线路的替代品。

二、背景与真实场景：为什么双代号图仍然会出现在项目里

1. 图形要求往往来自交付，而不是软件偏好

我接触项目计划评审时，常见的矛盾不是团队不知道单代号图更容易维护，而是项目制度、招标文件、施工组织设计模板或审查人员要求按双代号形式呈现。于是计划员先在计划软件中维护任务，再手工把任务关系转换成箭线图，最后用截图或绘图软件提交。

这类做法并非天然错误。问题在于，只要计划发生变化，图与排程数据就可能分叉：工期调整了，箭线长度没更新；逻辑关系改了，虚工作没删；实际完成日期变了，关键线路却仍是旧版。图仍然整齐，并不能证明计划仍然正确。

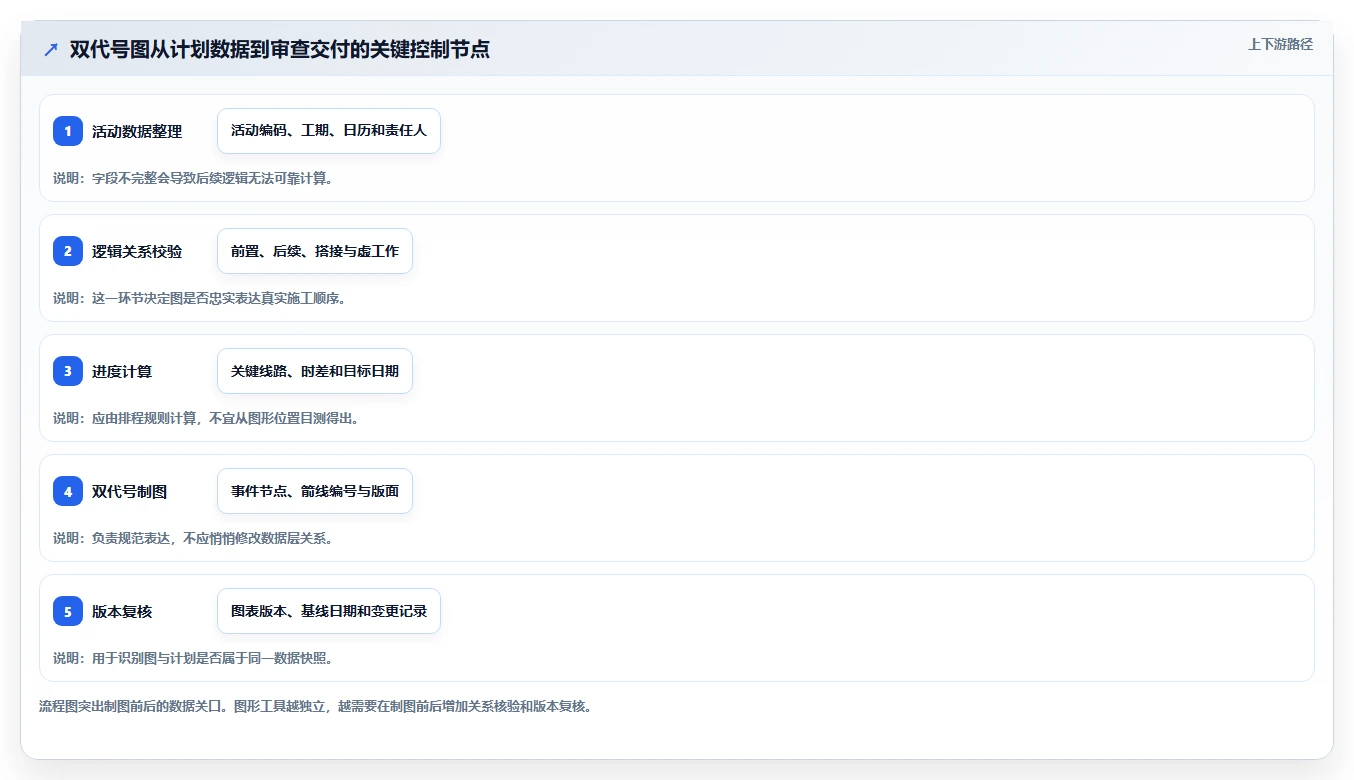

因此，我把双代号图看成一种“表达层”，把活动、日历、依赖、工期和状态看成“数据层”。数据层负责计算与追踪，表达层负责让审查者看懂。两层可以在同一个软件里，也可以分开，但必须明确谁是唯一数据源、谁负责更新图、谁检查版本一致性。

2. 三种使用场景，决定工具组合

场景一：一次性方案或投标文件。计划变化少，交付重点是逻辑清楚、符号规范、版面可读。绘图工具通常更灵活，但建议保留一份活动清单和关系表，避免后续无法追溯图上的箭线对应哪项工作。

场景二：月度或周度滚动控制。计划要持续更新，责任人需要报告实际开始、实际完成、剩余工期和延误原因。此时排程引擎比制图自由度重要。双代号图可以作为审查视图，但不能成为唯一数据源。

场景三：大型工程、多标段或多承包方协同。活动数量、日历规则、数据接口和基线管理都会增加复杂度。此时选型应重点考察编码规则、数据交换、权限、审计轨迹和跨项目汇总，单看“能不能画双代号”远远不够。

我不会仅凭行业规模给工具贴标签。一个只有几十项活动但每周要做多轮基线对比的项目，未必适合纯绘图；一个活动数量较多但只需提交一次静态方案图的项目，也未必需要部署重型工程计划软件。判断工具是否合适，要看变化频率、计算责任和交付约束，而不是只看项目名称里有没有“工程”二字。

3. 交付验收要问“能否复算”

我建议项目团队不要只验收图片是否美观，而要让供应商或内部计划员现场完成一次变更演示：把一项活动工期延长两天，重新计算关键线路，再导出双代号图。若图、关键线路说明和进度日期不能同时更新，团队就应把它归类为“绘图工具”，而非端到端进度计划工具。

还要检查图上的每个活动是否有可追溯编码，节点编号是否唯一，虚工作是否只用于表达逻辑而不被错误计入实际工期，箭线方向是否一致，图外任务是否有明确说明。这些细节比首页模板数量更能预测后期维护成本。

三、常见误区：看起来像网络图，不等于可用的进度计划

1. 把单代号网络图误认成双代号网络图

很多工具的网络视图会把任务放在方框中，再用连线表示依赖关系，这是典型的单代号表达。双代号图则通常以箭线表示活动、以节点表示事件。两者都能表达先后关系，但图形含义不同，不能因为界面上出现了“Network Diagram”或“网络图”就认定符合双代号要求。

实际检查时，我会随机挑三项任务，分别问：活动名称写在哪里？节点代表什么？箭线是否代表有工期的工作？如果团队对这三个问题回答不一致，说明还没有建立统一的图形规则。

2. 认为绘图软件能自动算关键线路

绘图软件可以画箭头、节点和虚工作，但图形位置本身不包含可靠的工期计算规则。手工把路径画得更粗或改成红色，只能表达作者的判断，不能证明关键线路已经按前推、后退和时差规则重新计算。

如果项目把制图工具作为唯一工作台，至少要另有一份可复算的活动表，记录工期、关系、日历、最早开始、最早完成、最迟开始、最迟完成和总时差。否则图一旦修改，很难判断是逻辑变了，还是只是视觉布局变了。

3. 把虚工作当成零工期任务随意添加

虚工作用于表达活动之间的逻辑关系，通常不消耗时间和资源。它不是用来填补图形空白的装饰箭线。虚工作画错，可能改变某些活动的前置集合，进而影响路径判断；画得过多，又会让图难以审阅。

我会要求制图者说明每条虚工作的必要性：如果删除它，是否会错误地把两项活动绑定到同一个前置事件，或丢失原有逻辑区分？如果答案是否定的，通常就应该重新梳理节点结构，而不是继续增加虚线。

4. 只比较授权价格，不计算维护成本

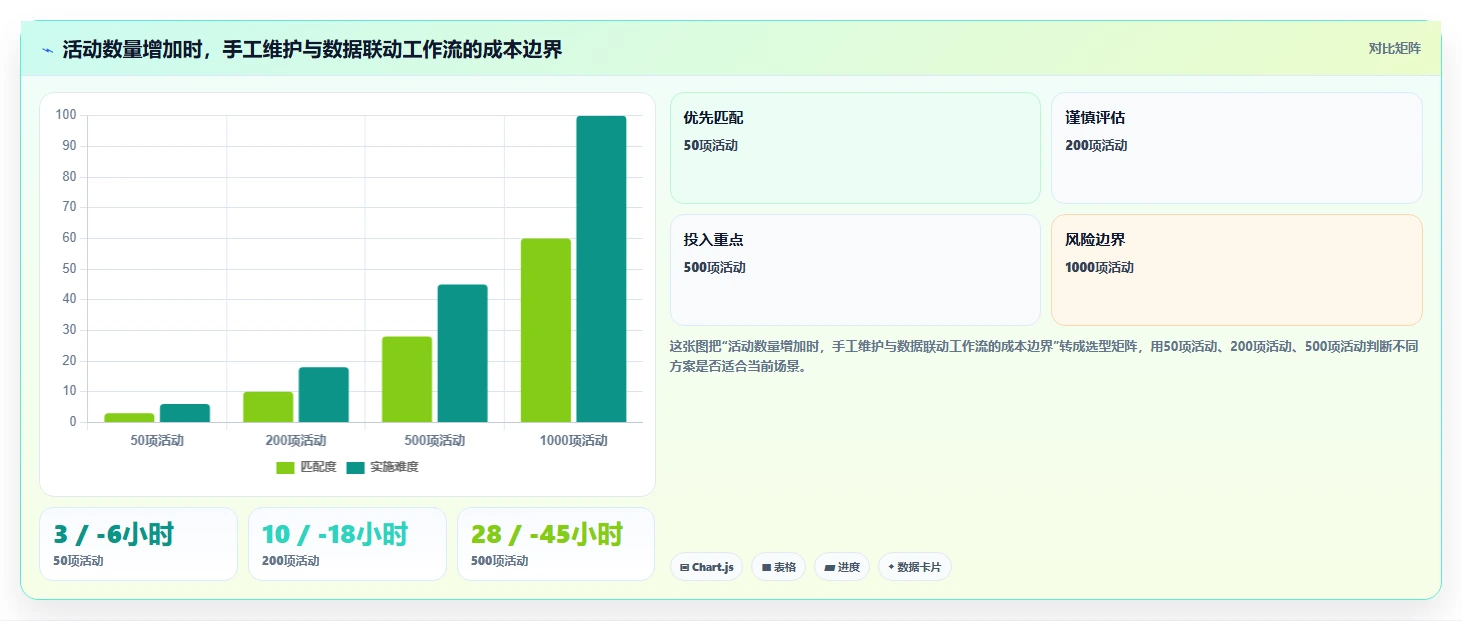

一次性绘图软件的入门费用可能较低，但人工维护、重复录入和版本核对会形成持续成本。相反，专业排程工具即使采购和培训投入较高，如果每周都要更新数百项活动，也可能更经济。真正要比较的是全周期成本，而不是软件标价。

可用一个简单口径估算：月度总成本＝许可与部署摊销＋计划维护工时×内部人力单价＋数据校核工时×内部人力单价＋返工成本。若一张图要由两人反复手工对照，图形软件的低采购价未必代表低总成本。

四、专业判断逻辑：用同一套测试，而不是听功能演示

1. 先定数据源，再定软件

我会先要求团队把“活动清单”定义为排程主数据，至少包含活动编码、名称、工期、日历、前置关系、责任人、状态和基线信息。双代号图上的箭线应能回到活动编码，而不是只靠名称匹配。活动名称可能相似，编码才适合做稳定关联。

如果项目是静态出图，主数据可以是一张经过复核的表格；如果项目需要持续跟踪，主数据更适合放在排程工具中。无论采用哪种方式，都要规定变更入口：谁有权修改工期，谁能改逻辑，谁负责重新计算，谁批准新版本。

2. 用六项能力做验收

• 图形语义：是否能明确区分活动箭线、事件节点和虚工作，是否符合项目约定的编号与标注习惯。
• 计算复核：能否依据活动工期、日历和依赖关系计算路径、时差与目标日期。
• 变更联动：修改活动工期或依赖后，图形、计算结果和汇报表是否同步更新。
• 复杂逻辑：是否支持项目实际需要的关系类型、日历差异、约束和例外处理，且能清楚显示其影响。
• 数据交换：能否按团队现有格式导入导出活动、关系、编码和进度状态。
• 审计与协作：是否保留基线、版本、责任人和变更记录，避免计划更新后无法追溯。

六项能力不宜简单加总为一个漂亮的总分。例如，静态交付项目可以把图形语义和导出质量设为高权重；滚动控制项目则应提高计算复核、变更联动和审计能力的权重。加权评分只用于缩小候选名单，最后仍应通过真实任务测试。

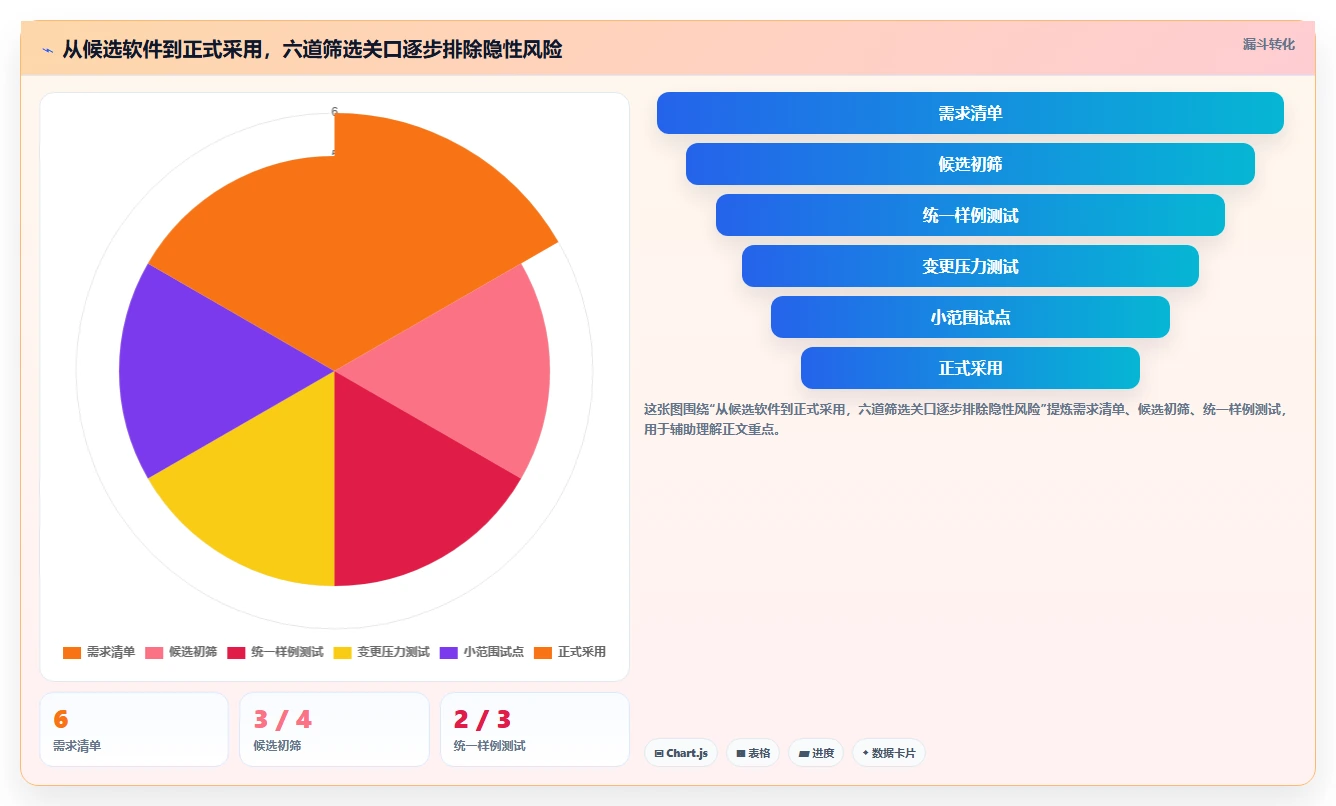

3. 用一个小型样例暴露工具短板

采购演示时，不必一开始就导入几千项任务。准备一个包含汇合、分支、不同工期、一个虚工作和一次进度变更的最小样例，通常更容易看出工具是否适合。样例要能让关键线路发生变化，否则无法测试变更联动。

1. 录入活动编码、工期、日历和依赖关系。
2. 生成网络图，并确认图上活动、事件和虚工作的含义。
3. 调整一项关键活动工期，重新计算总工期和时差。
4. 修改一条依赖关系，观察图形与计算结果是否同步变化。
5. 导出交付文件，检查编码、图例、节点编号和版本日期。
6. 由未参与建图的计划员复核一次，记录其发现问题所需的时间。

最后一步很重要。工具演示通常由熟悉界面的人员操作，真正的可用性应看另一位计划员能否理解并复核，而不是看演示人员能否把图画出来。

4. 不要忽视数据交换和退出成本

计划数据如果只能以图片导出，后续团队很难继续计算；如果能导出任务，却不能稳定导出关系、日历和基线，迁移时也可能丢失关键信息。因此，我会要求候选工具交付可读的数据样例，并实际打开导出文件，确认字段含义而非只确认“支持导出”。

还要预先约定图形文件、活动数据和审批记录分别由谁保管。工具可以更换，项目责任和历史版本不能跟着消失。对长期项目来说，数据可移交性是采购条款，不是上线后才考虑的技术细节。

五、案例与数据观察：一张双代号图如何暴露计划偏差

1. 用小型安装项目验证关键线路

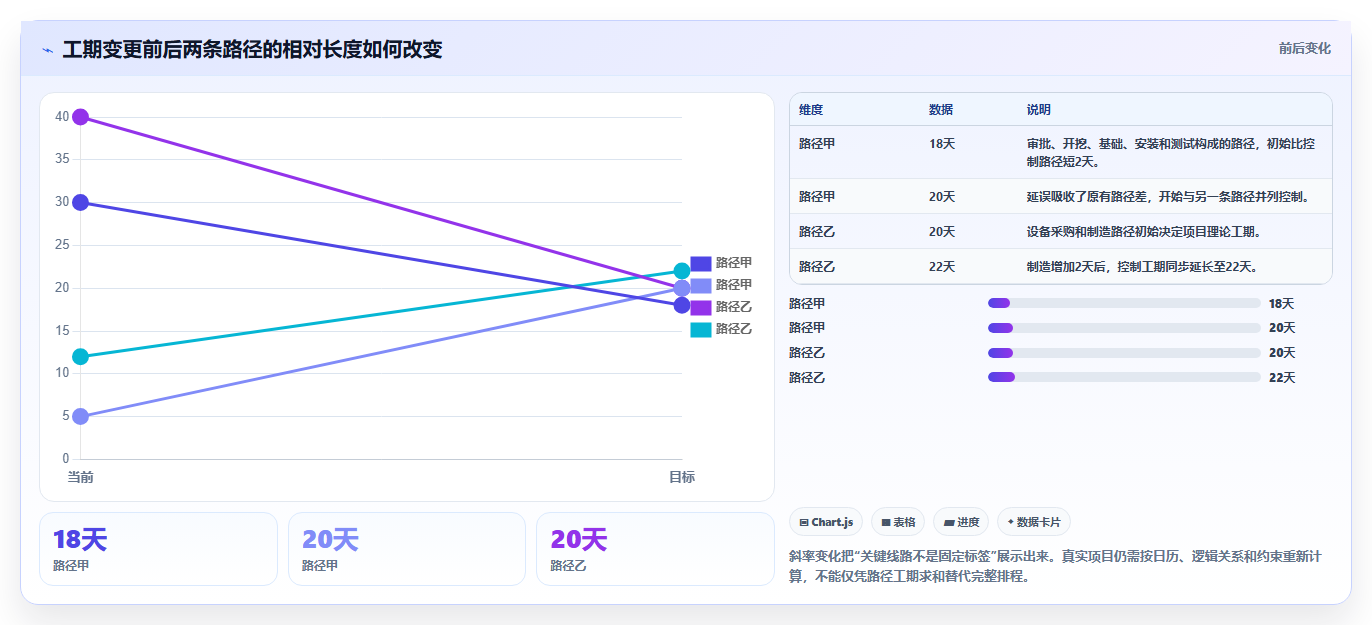

下面是一个用于说明计算方法的情景模拟，并非某个客户的真实项目记录。假设一个设备安装项目有两条主要施工路径：路径甲为审批3天、开挖4天、基础施工6天、设备安装3天、测试2天；路径乙为采购5天、设备制造10天、设备安装3天、测试2天。两条路径在设备安装节点汇合。

路径甲总工期为3＋4＋6＋3＋2＝18天；路径乙总工期为5＋10＋3＋2＝20天。若没有其他日历和约束影响，当前控制工期由路径乙决定，理论上路径甲有2天的路径差。这里的“2天”不是自动等于任一单项活动的自由时差，还需要依据完整网络关系和事件节点计算。

这个例子刻意保留了两条路径在汇合点共享后续活动的结构。若制图时把共享活动重复画入两条路径、漏掉汇合关系，或者误把虚工作计入工期，图面仍可能看起来合理，但路径长度就会被算错。

2. 一次变更，检验图和数据是否同步

假设设备制造从10天延长到12天，路径乙就增加2天，总工期变为22天，路径甲与控制路径的差距扩大。若安装和测试日期因此整体后移，计划软件中的日期、关键线路说明和双代号图必须指向同一个更新版本。若图只改了箭线标注，没有重新计算，这张图只能视作说明草图。

再假设审批延长2天，路径甲变为20天，与原来的路径乙持平。此时两条路径都可能成为控制路径。只盯着图上红色主路径的团队，容易漏掉“次关键路径”逐渐接近关键线路的风险；定期复算时，应该同时观察时差变化，而不是只更新完工日期。

3. 从案例中看出工具的真正分界线

此例只有少量活动，任何工具都可能画出看似合格的图。真正的差别出现在第二次、第三次变更：活动编码是否稳定，节点和箭线是否能跟数据对应，关键线路是否自动重算，旧版是否留存，责任人能否解释为什么工期变了。

如果团队每月只更新一两次、图形工作量低，人工复核也许足够；如果施工计划每周更新，或者多个承包方分别提供状态，手工同步就会迅速变成风险源。我更关注“每次变化后能否在规定时间内复核”，而不是软件第一次出图用了几分钟。

4. 把效率数据当成内部基准，不要伪装成行业均值

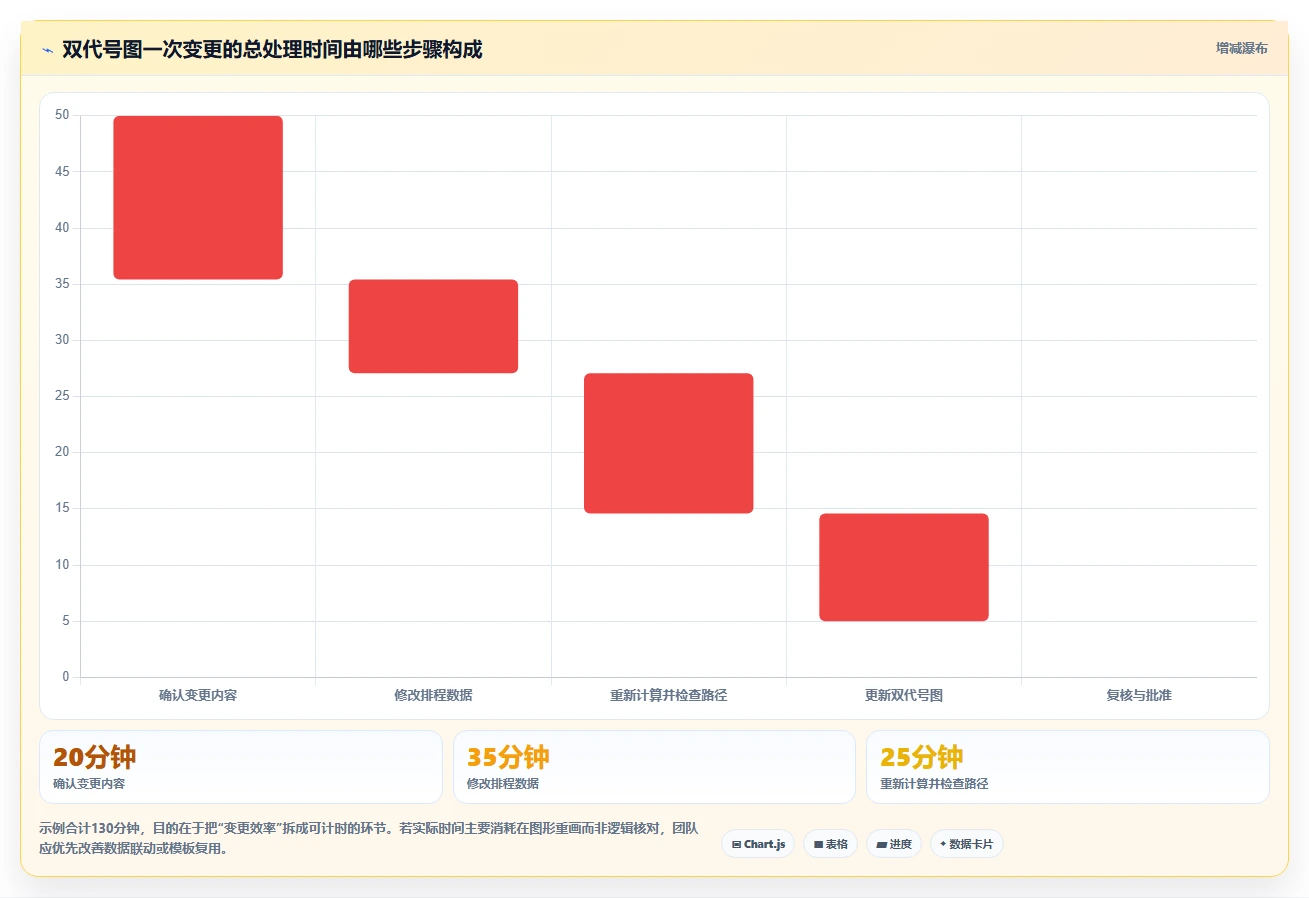

项目团队可以自行建立效率基线：记录一次新增活动、一次工期变更、一次依赖关系修改分别耗时多少分钟；再记录复核人发现的逻辑问题数量，以及从变更提出到新图批准的总时间。连续测量几轮后，这些数据比厂商演示中的“快速生成”更适合决策。

若还没有历史记录，可以先用一个月做试运行。以下图表使用的是建议记录口径，没有填入虚构的行业平均值。团队应把实际测得的数值替换进去，并注明活动规模、更新频率、参与人数和复核规则，避免把不同项目的工时直接横向比较。

六、六款软件逐一判断：适用边界比功能清单更重要

1. Microsoft Project：适合已有计划体系的中小型团队

Microsoft Project更适合已经习惯任务清单、依赖关系、基线和进度状态管理的团队。它的价值在于维护计划和处理常见排程工作，而不是让用户看到网络视图，就默认得到了符合项目规范的双代号图。

我会优先验证三个方面：网络视图能否展示团队需要的逻辑；导出结果是否保留任务编码与关系；能否用实际项目的日历和约束复算工期。若图形交付要求严格，常见做法是以它维护数据，再通过受控模板生成双代号图，并设置复核责任。

适合：已经采用该类计划工具、任务规模中等、需要持续更新但双代号图可作为输出层的团队。慎选：采购目标是直接获得规范双代号图，而团队又没有二次转换或图形复核能力的项目。

2. Primavera P6：适合复杂工程计划治理

Primavera P6通常进入大型工程和多层级进度控制的候选名单，主要原因是团队往往需要更严谨的活动编码、计划层级、基线和周期更新机制。它的优势应从项目控制全流程衡量，而不是只看能否画出某一种网络图。

采用前要认真评估实施准备度：计划编码体系是否成熟，进度更新由谁负责，承包方数据如何汇总，日历和约束如何治理，管理层是否真正会使用计划数据。如果组织没有这些规则，部署复杂工具也可能只是把混乱数据放进更复杂的界面。

适合：多标段、多承包方、需要基线和周期性控制的大型项目。取舍：要把培训、管理员、数据标准和实施周期计入总拥有成本；双代号图形交付是否满足要求，必须以项目版本、模板和实际导出结果验收。

3. Asta Powerproject：施工计划应以真实样例试用

Asta Powerproject可以作为施工进度计划场景的候选工具。对施工项目来说，关键不只是建立活动逻辑，还包括如何呈现施工阶段、现场资源和计划更新。产品是否适合某个团队，需要用其实际施工计划和交付模板验证，不能只依据“工程计划软件”的定位下结论。

试用时，建议导入一个含施工分区、交叉作业、不同工作日历和变更记录的样例。重点看团队能否维护活动编码、更新实际进度、识别路径变化并输出项目要求的图表。若供应商演示环境与团队现有流程差异很大，试点结论就不应直接外推到正式项目。

适合：施工计划是主要工作场景，团队愿意进行试点和方法培训。慎选：项目只需要一次简单示意图，或交付接口、格式与审批要求尚未确认的情况。

4. ProjectLibre：适合低成本验证基础排程逻辑

ProjectLibre适合预算受限、希望先验证基础依赖关系和排程工作流的团队。它可以用于小范围试算和概念验证，但复杂工程项目在正式使用前，应验证活动规模、日历规则、导入导出、团队协作和版本维护是否满足要求。

我的建议不是先问“它能不能替代所有现有工具”，而是拿一份脱敏计划做边界测试：导入多少活动后操作仍然顺畅，修改依赖后能否正确更新，导出后关系字段是否完整，关键日期是否符合团队规则。通过测试的部分可以纳入流程，未经验证的能力不要写进项目承诺。

适合：基础计划、个人或小团队试用、预算敏感的概念验证。取舍：免费或低成本不意味着零成本，团队仍需投入测试、模板设计、数据备份和复核时间。

5. Microsoft Visio：适合强调版式与符号规范的静态图

Microsoft Visio的价值在于绘图控制。对于节点布局、箭线走向、图例和审查版面有明确要求的场景，它可以帮助制作者把网络关系表达得更易读。它适合承担“图形表达”角色，但不应被当作活动工期、基线和进度状态的完整计算平台。

为减少手工错漏，可以建立固定形状、编码字段和图层规则，并要求每张图附带数据快照日期。若绘图者直接在图上改关系，必须同步回写活动关系表；否则图纸可能成为一个无法复算的独立版本。

适合：静态方案、审查文件、复杂版面排布。不适合单独承担：高频滚动控制、自动关键线路分析和多人状态协同，除非另有可靠排程数据源。

6. EdrawMax：适合快速组织图形和沟通材料

EdrawMax可作为快速制图和沟通材料制作工具的候选项。试用时，重点确认双代号图所需的节点、箭线、虚工作、编号和图例能否按团队标准配置；同时检查导出格式、字体兼容和打印缩放，避免屏幕上可读、正式提交时却出现箭线交叉或文字错位。

对它的判断逻辑与其他绘图工具相同：图形产出效率不能替代排程计算。若团队希望用它表达每周滚动计划，就要明确变更同步流程，至少保留活动关系表、计算结果和图纸版本之间的对应关系。

适合：需要较快完成说明图、汇报图或静态计划图的团队。取舍：若项目要求自动复算、基线管理或复杂多方协同，应与排程工具配合，而不是只依赖绘图文件。

7. 对比结论：按职责组合，不必强求单一软件包办

把六款工具放在同一张“谁最好”的排行榜里，容易产生误导。因为排程引擎、工程计划软件和图形绘制工具解决的是不同问题。更合理的对比方法，是将候选工具放入同一条工作流，确认活动数据由谁维护、路径由谁计算、双代号图由谁生成、变更由谁审批。

七、不同情况下的行动建议：先试点，再采购或推广

1. 已有Microsoft Project或类似工具的团队

先不要急着替换现有系统。选一份近期计划，检查活动编码、依赖关系和日历是否齐全；再选取网络图交付要求严格的部分，试做双代号转换。记录从数据整理到复核批准的时间，并统计人工发现的逻辑问题。

如果转换工作量可控，且每次变化都能回到唯一数据源，可以保留现有排程工具，补充绘图模板和复核流程。如果转换错误多、关系维护重复、每次变更都需大面积重画，再评估更高程度的数据联动或专门工作流。

2. 正在筹备大型工程计划体系的团队

把工具选型放在编码、日历、责任和更新制度之后。先统一活动分解层级、编码规则、数据提交频率和基线审批，再让候选工具导入同一份脱敏样例。试点时邀请计划员、项目经理和审查人员共同参加，避免工具只满足某一个角色。

大型项目建议把验收分成两轮。第一轮验证排程和数据治理，第二轮验证双代号图的交付适配。若工具算得对但出图不符合标准，可以补充受控转换；若图形漂亮但数据无法审计，则不应通过正式控制工具验收。

3. 仅为施工组织设计或投标文件制图的团队

先确认审查方对图形、编号、图例和打印规格的要求，再挑选绘图工具制作样张。不要一次性把整份计划画完，先用十几项活动验证节点密度、箭线交叉、页面拆分和打印可读性。样张通过后，再制定统一符号和命名规则。

虽然这种场景未必需要复杂排程系统，仍建议保存与图纸一致的活动表和逻辑关系说明。它们既能证明关键线路的计算依据，也能在方案修改时减少重新理解图纸的时间。

4. 人员经验有限、希望快速建立规范的团队

把培训重点放在网络计划原理，而不是先教软件按钮。计划员至少应能解释活动、事件、虚工作、路径、时差和关键线路之间的关系。若没有这些基础，软件自动计算的结果可能被误读，制图模板也可能把错误逻辑包装得更整齐。

建议每次工具试点都安排“建图者”和“复核者”两个角色。复核者不看建图过程，只根据活动表和规则独立检查关键节点、逻辑关系和计算结果。这种交叉检查往往比增加一层审批更能发现输入错误。

5. 需要比较成本的团队

连续记录至少三类时间：创建初版的工时、一次普通变更的工时、一次复杂逻辑调整的工时。同时记录复核发现的问题及其返工耗时。不要只用“出图用时”做比较，因为自动生成很快但后续维护困难的工具，可能让总成本更高。

若处于试点阶段，可以为不同工具分配同一任务包，规定相同的活动数、同样的修改要求和同样的交付文件。比较结果时注明参与者熟练程度；否则熟悉工具的人会天然占优，测试并不公平。

八、取舍与最后建议：让图服务于计划，而不是让计划迁就图

1. 静态出图与动态控制，不能用同一套标准评分

静态图更看重版面、符号规范、打印效果和修改便利；动态控制更看重计算、基线、状态更新、权限和审计。如果项目只需一次性提交，采购重型排程平台可能是过度投入；如果项目每周都要更新，却依赖多人手工重画，那么省下的软件费用可能被重复劳动和错误风险抵消。

因此，比较工具时应先定一个首要场景，再为图形、排程和协同设置权重。不同项目的权重可以完全不同，不能把某个团队的采购结论当成通用排名。

2. 自动化和可控性之间，要保留人工复核

自动生成可以减少重复劳动，但不意味着结果无需审查。活动关系可能录入错误，日历可能设置不一致，约束也可能让实际计算偏离团队直觉。尤其当路径、时差或目标日期出现异常时，计划员要能回到原始活动关系解释原因。

另一方面，过多手工控制也会让更新依赖少数专家。理想状态不是完全自动或完全手工，而是“机器负责重复计算，人负责逻辑审查和例外判断”，并且复核过程能留下记录。

3. 最值得投入的不是画图速度，而是数据一致性

双代号网络图的专业价值，最终取决于它能否准确呈现活动逻辑，并在变化之后继续可信。图画得漂亮、箭线排得整齐，只解决了可读性；计划是否可执行，还要看工期、日历、关系、责任和状态是否真实。

我的独特判断是：选双代号网络图软件，不应从“软件有没有这个图形”开始，而应从“计划变更后谁负责把事实重新算清楚”开始。如果数据源唯一、逻辑可复算、图与计划同版，工具可以不同；如果这些规则缺失，再强的软件也会产出难以信任的图。

4. 下一步按四步执行

1. 写出项目的双代号图交付标准，并明确是否要求自动计算关键线路。
2. 准备一份含分支、汇合、虚工作和变更的脱敏样例计划。
3. 让候选工具完成相同任务，记录初版工时、变更工时、复核问题和数据导出情况。
4. 选出一款主工具或一组工具组合，先试运行一个计划周期，再根据实际维护数据决定是否推广。

如果只能记住一个选型原则，就记住：双代号图是进度逻辑的表达，不是进度逻辑的替身。先确保活动关系可追溯、关键路径可复算，再决定由哪款软件负责制图。这样的选择不一定最炫，却更经得起变更、审查和项目交接。
