工程师必备：2026年7款高效施工进度网络图绘制软件推荐指南

施工进度网络图软件最容易踩的坑，不是买贵了，而是把“能画任务关系”误当成“能计算并维护施工计划”。一张图看起来完整，不代表逻辑关系正确；软件标出关键路径，也不代表输入的日历、工期和约束足以支持可靠判断。本文把七款工具放在同一套工程选型框架下比较，并明确区分专业进度计划软件、通用计划软件和轻量绘图工具，避免只按品牌知名度或功能清单作结论。

一、先给结论：七款软件不是同一类工具

1. 需要真正的网络计划计算，先看逻辑能力而不是图形效果

如果你的工作包括施工任务拆分、逻辑关系维护、关键路径分析、基准计划和进度更新，优先评估 Primavera P6、Microsoft Project、Asta Powerproject、Oracle Primavera Cloud 和 Spider Project。这几款的定位、协作方式与学习成本不同，但都更接近“计划管理工具”，而不是单纯的流程图绘制工具。

如果预算有限、项目规模较小，可以把 ProjectLibre 纳入试用，但要用自己的任务样表逐项核实版本能力、文件兼容性和关键路径呈现方式。若只是需要把一份已确定的计划画成关系示意图，GanttProject 等轻量工具可能足够；但不要因为它能展示任务排期，就默认它能代替专业施工网络计划管理。

我的判断原则很简单：先问软件能不能帮助团队发现计划问题，再问它能不能把图画得漂亮。任务逻辑、日历、约束和进度更新决定计算结果；配色、布局和导出格式决定交付观感。两者都重要，但先后顺序不能颠倒。

2. 按工作需求快速筛选

表中是选型起点，不是产品排名。不同版本、授权和部署方案会改变功能边界，采购前应以供应商当前文档、演示环境和实际试用结果为准。对于“是否支持关键路径”“是否支持基准计划”等问题，建议记录具体版本与验证日期，避免把某个版本的能力误写成整款产品永久具备的能力。

二、施工现场为什么需要网络计划，而不只是横道图

1. 横道图看时间位置，网络图看任务之间的因果关系

横道图擅长回答“任务什么时候开始、什么时候结束”，适合会议汇报、现场看板和快速浏览。网络计划则更关注“哪些任务必须先完成、哪些工作可以并行、某项延迟会不会推迟项目完工”。同一项施工任务，在两种图里的信息侧重点不同。

例如，设备安装可能受到基础验收、材料到货和作业面移交的共同约束。横道图把它们画成几条时间条，读者能看见排期，却未必能迅速识别前置条件；网络计划把依赖关系表达出来后，调整前置任务工期，后续影响更容易被追踪。

但网络图也不会自动把“错误的现场假设”变成正确计划。若团队把“施工准备完成”作为一个过于宽泛的前置任务，或遗漏了检测、审批、养护等实际工序，软件只会基于不完整的输入计算出看似严谨的结果。

2. 进度软件的价值在于变化传播，而不是生成一张静态图

工程计划不是开工时画完就封存的插图。现场会发生材料延迟、作业面冲突、天气影响、设计变更和资源调整。真正有用的工具应让计划工程师能够更新实际进度、检查逻辑变化，并判断这些变化对后续工作和完工日期的影响。

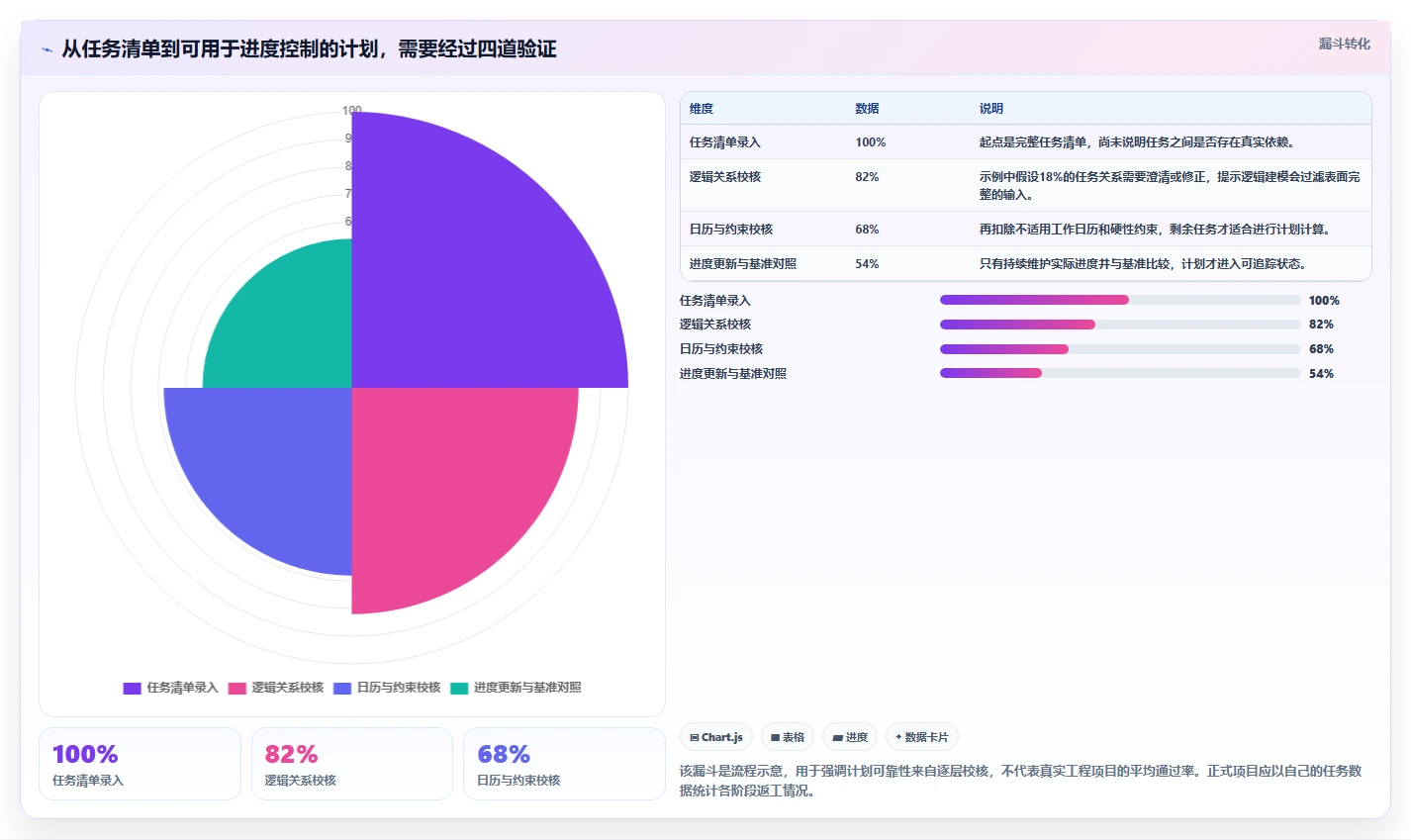

我建议把软件价值拆成四个层次：任务与关系录入、计划计算、进度更新、计划沟通。只具备第一层，适合画示意图；具备前两层，才开始接近计划计算工具；能够持续维护基准和实际进度，才具备进度控制的基本条件；再加上权限、版本、协作和报告，才可能支持团队级工作流。

3. 软件选型要从计划治理能力开始

工程师常把“画图效率”当作首要指标，但项目负责人更应该先确认计划能否被组织持续使用。假如任务名称没有统一规则、实际进度无人更新、基准计划被覆盖、文件散落在个人电脑，即使软件功能丰富，团队也难以形成可信的计划版本。

因此，选软件前最好先回答几个组织问题：计划由谁编制，谁批准逻辑变化，现场数据由谁回传，基准如何冻结，状态日多久更新一次，报表以什么口径对外。软件是承载规则的工具，不是替团队制定规则的替代品。

三、常见误区：图画出来，不等于计划就可靠

1. 误区一：能显示网络图，就等于能做网络计划

绘图和计划计算是两种能力。流程图软件可以把任务节点和箭头画得很清楚，但未必会基于任务工期、逻辑关系、工作日历和约束计算日期。反过来，专业计划软件也可能默认先用表格或横道图组织数据，再切换到网络图视图。

试用时不要只问“有没有网络图视图”，还要用一组互相依赖的任务做计算验证：改变一个前置任务的工期，观察后续日期、关键路径和项目完工时间是否按预期变化。如果只改变图形布局，计算结果没有变化，那它可能只是视觉展示工具。

2. 误区二：关键路径被高亮，就说明关键路径分析正确

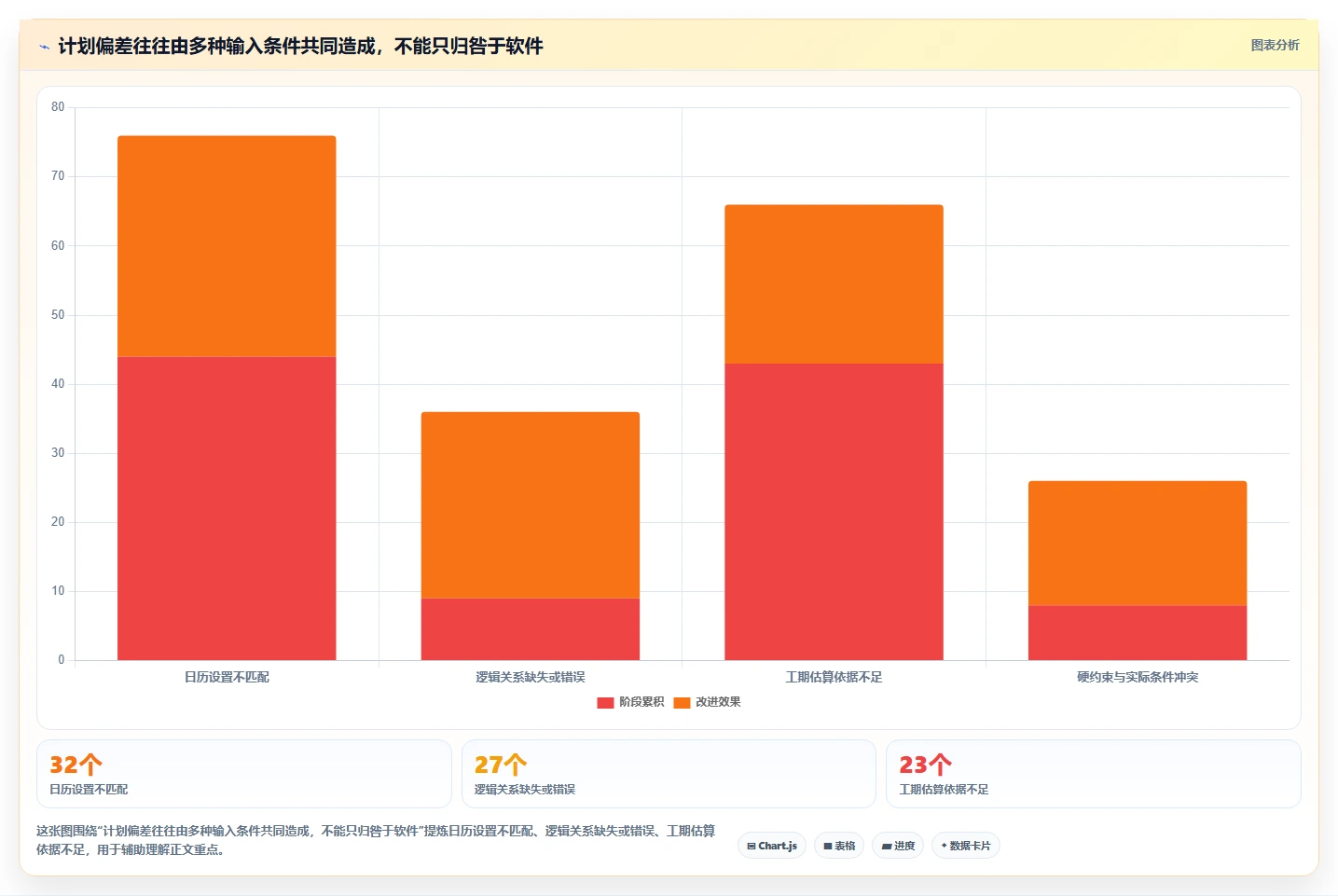

关键路径结果依赖输入数据。开放逻辑、错误的日历、随意添加的硬约束、过度细化或过度粗化的任务，都会改变计算结果。关键路径是一种模型结果，不是现场事实的自动认证。

现场计划评审时，我会特别关注“为什么这项工作是关键任务”。如果答案只是“软件把它标红了”，就还没有完成分析。计划工程师应能解释它的前置关系、持续时间依据、可用时差，以及采取何种措施能够真正缩短项目工期。

3. 误区三：甘特图能排期，就可以替代网络计划

甘特图是时间轴上的展示方式，网络计划强调任务逻辑。很多计划软件同时提供横道图和关系视图，但两者不能简单画等号。一个工具可能擅长展示日期，却对逻辑关系检查、资源约束或基准对比支持有限。

更稳妥的做法是把“图表类型”与“计算能力”分开核验。询问软件支持哪些关系类型、是否能识别循环关系或孤立任务、关键路径如何计算、日期受哪些日历和约束影响。对施工项目而言，这些问题比首页截图更能说明适配程度。

4. 误区四：功能越多，越适合工程项目

复杂功能会带来配置和维护责任。如果项目只有几十项任务，团队没人负责更新资源、基准和权限，买入企业级平台可能只是增加表单与培训负担。反过来，跨专业大型项目若只靠个人表格拼接，也可能造成版本冲突和计划口径不一致。

我会把“功能有无”换成“当前是否有人使用、谁维护、如何验收”。比如资源分析只有在资源数据可信、分配规则清晰时才有意义；云端协作只有在账号权限、网络与数据管理制度可落实时才值得作为优势。

5. 误区五：用软件默认设置替代工程判断

软件默认日历、默认工期单位和默认关系设置通常只是通用起点。施工项目可能存在周末施工、夜班、节假日停工、混凝土养护、审批等待和季节性限制。若没有核对这些条件，计算出的日期就可能偏离实际可执行计划。

建议在项目模板中固定日历、工期口径、任务编码、状态日期和基准规则，并把修改权限交给明确的角色。否则每位计划工程师都可能按自己的习惯建模，项目之间就无法比较。

四、专业选型逻辑：把软件放进一套可验证的评分框架

1. 先分清必须项、加分项和暂不需要项

我不建议用十几项功能做平均分，因为平均分可能把关键缺口掩盖掉。比如某工具协作界面很好看，但不支持团队必须的基准管理；若把界面体验和基准能力简单平均，最终得分仍可能很高，却无法满足真实工作。

可以把需求分为三类：必须项用于淘汰不适配工具；加分项用于比较通过门槛的方案；暂不需要项则避免为短期用不到的能力付出实施成本。对于施工网络计划，逻辑关系、关键路径解释、工作日历、进度更新和数据交接通常应先核验。

2. 建议用真实任务样本做产品验证

不要拿供应商准备的演示项目作为唯一依据。演示数据通常结构规整、任务关系完整，无法暴露团队自己的问题。更有效的办法是准备一份脱敏的典型施工计划，保留任务层级、工期、关系、日历和状态字段，让各候选工具完成同一组操作。

1. 选取一个真实但已脱敏的工作包，覆盖准备、施工、检验、移交等阶段。
2. 把主要任务拆成团队目前实际维护的颗粒度，不为演示刻意增加任务。
3. 建立前置关系和日历，并记录团队认可的计划日期。
4. 修改一个关键前置任务的持续时间，观察后续日期和关键路径的变化。
5. 保存基准，录入一个状态日的实际进度，检查偏差呈现和历史追溯。
6. 导出计划交给另一位工程师打开，核对数据丢失、格式变化和权限限制。

每一步都要记录结果、版本、许可条件和执行人。若某项能力必须依赖特定模块或额外配置，也要记录完整成本，不能只记“支持”两个字。

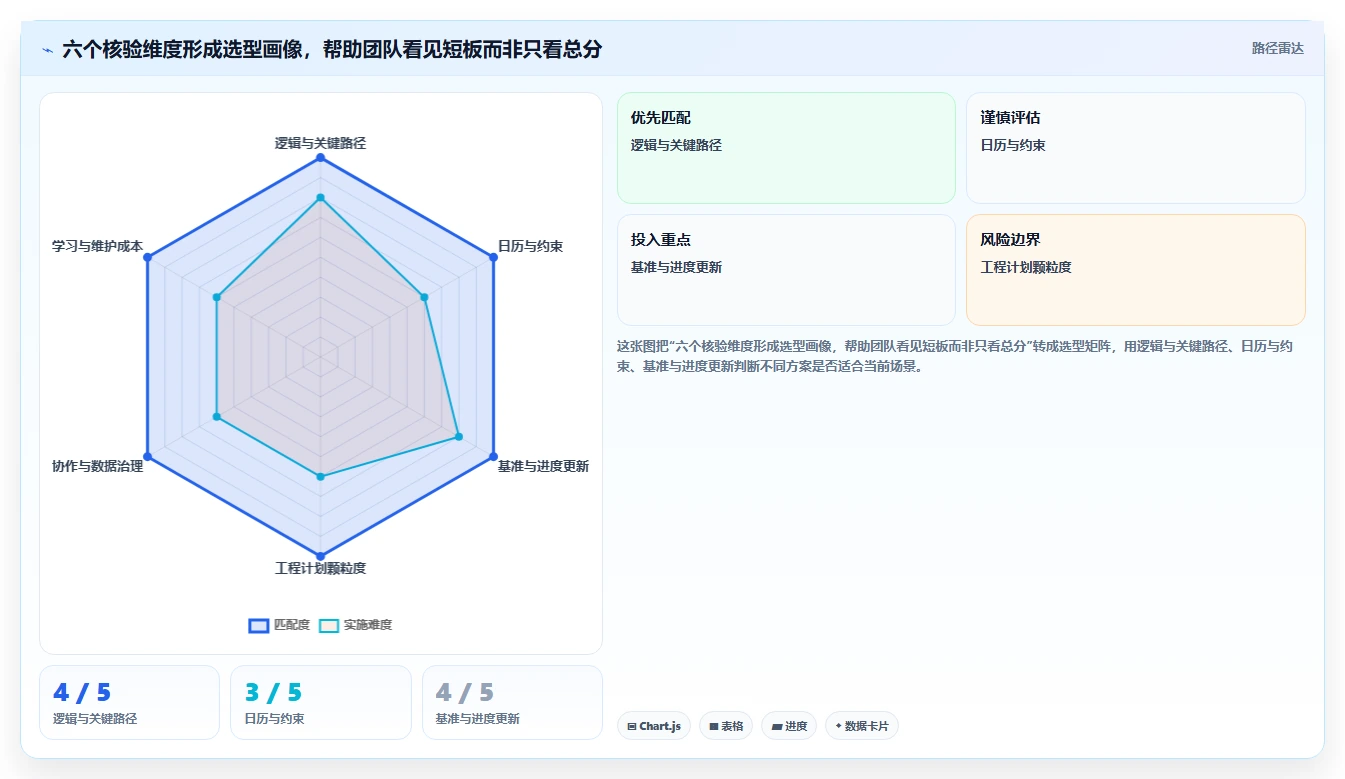

3. 建议设置门槛分，不要制造假精确排名

对候选产品打分时，我会先设置淘汰门槛，再比较体验。举例来说，关键路径计算、基准对比和团队规定的数据格式可以设为“必须通过”；界面易用性、图表美观度和报表配置则作为加分项。这样比直接公布“第几名”更诚实，也更适合不同项目。

下表是可供项目组调整的评估模板，不是对七款软件的实测打分。建议以“通过、部分通过、未通过、未核实”记录，而不是为了排出名次给每款产品填一个看似精确的小数。

权重应根据项目调整。若项目最重要的是关键路径控制，就增加逻辑与计算权重；若企业有严格的本地部署要求，则部署与数据治理应从加分项提升为门槛项。权重本身不是行业标准，关键是团队事先达成一致。

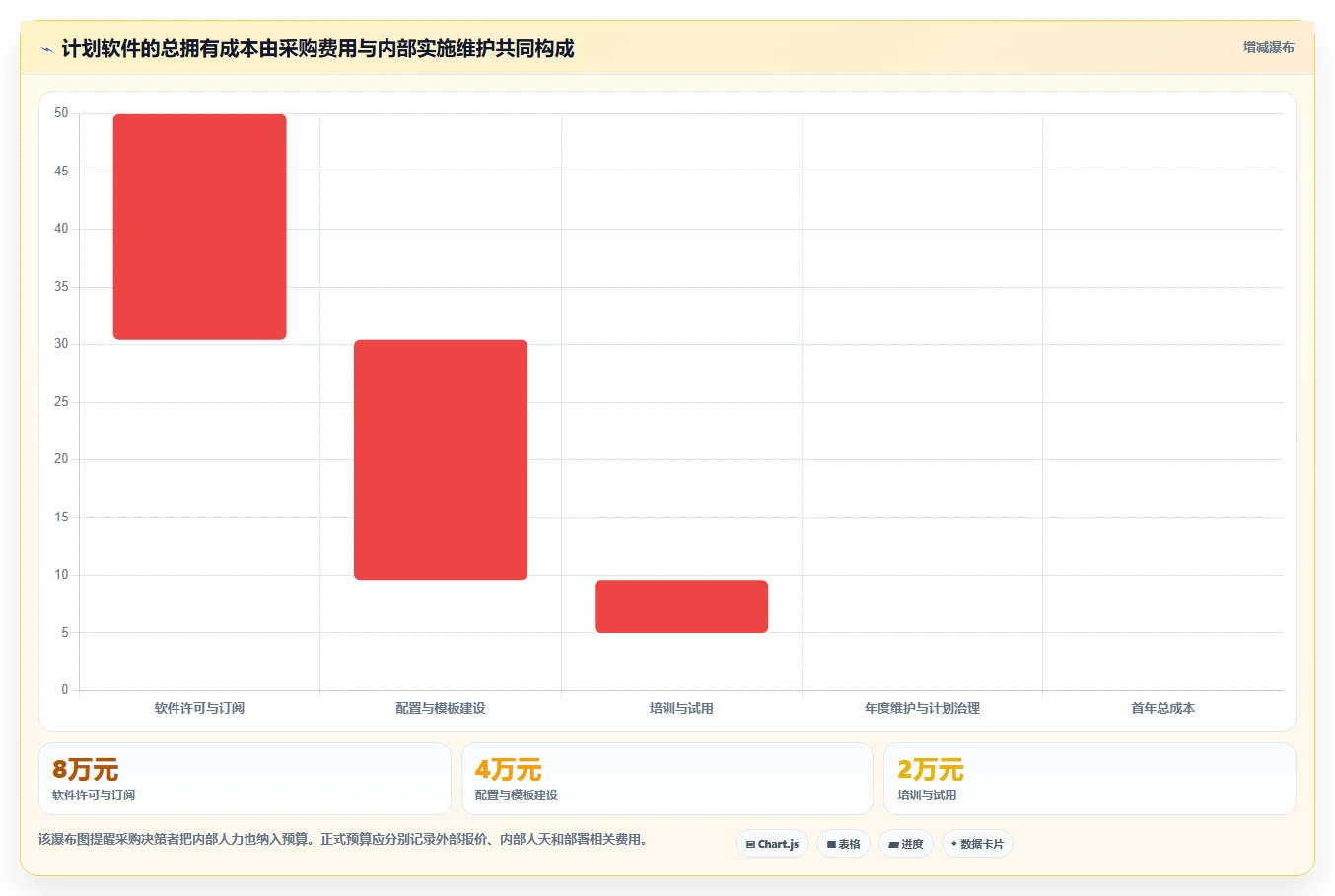

4. 总成本要计算两年维护，而不仅是首年许可

计划软件的成本不只有采购价。项目组还要考虑模板配置、数据迁移、培训、权限管理、计划审核、版本维护和人员更替后的交接。部分费用会出现在供应商报价中，另一些则体现为内部人天，不做估算就容易低估采用成本。

我建议按“首年配置与培训＋年度许可或维护＋团队操作人天＋数据治理成本”做总拥有成本估算。不同产品的报价会因地区、版本、许可人数和部署方案变化，本文不列未经官方核实的固定价格。采购前应向供应商索取适用地区的正式报价，并确认试用、续费、数据导出和停用后的数据处理方式。

五、2026年七款工具逐一看：适用边界比品牌排序更重要

1. Primavera P6：复杂计划控制的候选工具

Primavera P6 常被纳入大型工程进度计划的候选清单，适合重点评估多级计划、复杂任务关系和项目组合管理需求较强的组织。它的价值通常不在“画出一张图”，而在能否嵌入计划编制、审核、基准维护和周期性更新流程。

它不一定适合所有规模的项目。若团队没有成熟的计划编码、责任分工和状态更新机制，功能复杂度可能转化为维护负担。试用时应先确认拟采购的具体版本、部署方式、许可范围和团队日常需要的模块，不要把历史经验中的配置直接当作当前方案。

更适合：项目层级较多、计划需要跨团队维护、对基准和进度治理有明确要求的组织。重点核验：当前版本、部署架构、数据交接、计划模板和权限方式是否符合企业制度。

2. Microsoft Project：熟悉度较高的通用计划工具

Microsoft Project 的优势通常来自较广泛的办公软件使用基础，以及与通用项目排期流程的衔接。对于已经使用相关桌面或在线工作方式的团队，它可能便于快速开展计划建模和进度展示。

工程项目选型时，不应只依据产品名称判断功能。不同版本、订阅和配置方案可能在协作、数据管理和功能范围上有差异。尤其要通过样本计划验证依赖关系、关键路径、基准比较、日历和文件交接，而不是只看一张示例甘特图。

更适合：中小型或中型计划团队，希望采用通用计划软件并保持较低迁移门槛。重点核验：实际使用版本是否满足多项目协作、复杂日历和企业数据治理需求。

3. Asta Powerproject：面向施工计划工作流的候选工具

Asta Powerproject 常出现在施工计划工具的比较范围内，适合希望把施工阶段、任务关系和计划表达放在同一工作流中评估的团队。对施工计划人员来说，关键不是某个功能名称，而是软件能否顺畅承载本企业的任务拆分方式和计划交付习惯。

建议把现场计划模板导入或重建一次，观察任务编码、视图、逻辑关系、基准与更新步骤是否符合实际工作。不要只用供应商演示中已经整理好的示例项目判断上手难度；最好由未来的计划维护人员参与试用，并记录完成同一项操作需要的时间和返工次数。

更适合：施工计划编制是核心工作、团队需要评估工程计划专用流程的项目。重点核验：部署、许可、导入导出、培训和具体版本功能，均以当前官方材料与试用为准。

4. Oracle Primavera Cloud：需要评估云端协同的团队

Oracle Primavera Cloud 可以作为希望评估云端计划协同能力的候选工具。云端方式可能减少文件在个人设备间传递的摩擦，但这不自动意味着协作就会顺畅。账号角色、网络条件、数据存储要求、项目组织和审批规则仍需先行设计。

工程项目常涉及业主、总包、分包和顾问等不同参与方，账号如何开通、外部人员能看什么、计划如何审签、变更如何留痕，都是实际采用前要问清楚的问题。采购评估应同时检查服务可用地区、合同条款、数据导出能力与企业安全要求。

更适合：重视多方协同、愿意评估云端流程并具备相应治理条件的组织。重点核验：当前服务范围、权限模型、数据策略、集成方式和网络环境。

5. Spider Project：资源与计划分析需求的候选工具

Spider Project 可以纳入复杂进度与资源分析场景的候选评估。若项目不仅关心任务日期，还需要探讨资源约束、施工组织和不同计划方案的影响，就应重点验证它的实际计算方式能否匹配项目组的管理模型。

“支持资源管理”并不意味着输入资源数据后就会得到可靠结论。团队仍需核对资源数量、生产率、资源日历、施工顺序与限制条件。试用时可以准备一个资源冲突明确的工作包，比较资源变化前后计划结果，并确认结果能否被计划工程师解释。

更适合：计划分析需要纳入资源约束或多方案比较的项目团队。重点核验：具体功能版本、资源模型的配置方式、数据交换及本地实施支持。

6. ProjectLibre：低成本探索与基础计划的候选工具

ProjectLibre 可作为低成本试用或基础排期的候选方案。对于希望先理解任务依赖、建立简单计划模型的个人和小团队，它可能提供一个较轻量的探索入口。但在正式用于工程项目之前，仍须确认当前版本、更新状态、数据兼容和关键路径等所需能力。

不要只凭“能够打开某种项目文件”就认定兼容。文件打开后应检查任务层级、日历、关系类型、基准和日期字段是否完整保留。对于多人共同维护的大型计划，还要考虑冲突处理、权限控制和版本追溯是否满足项目管理要求。

更适合：预算敏感、计划规模较小、希望先做工具可行性验证的用户。重点核验：所用版本的功能边界、文件往返测试和团队协作需求。

7. GanttProject：轻量排期与图形沟通的边界选项

GanttProject 更适合作为轻量排期或计划展示工具来评估，而不是默认当成完整的施工进度网络计划平台。它的使用门槛和任务可视化方式可能适合小型任务清单，但是否具备项目所需的网络关系计算、关键路径、基准控制和复杂日历能力，必须逐项核实。

如果你的目标只是把已确认的任务日期整理成可读的横道图，它可能有使用价值；如果目标是管理多专业施工逻辑、资源冲突、计划基准和实际进度，建议先做对照试验，不能满足门槛就应选择更适配的计划工具。

更适合：轻量级排期、个人任务计划或低复杂度展示。重点核验：不要把任务条展示能力误解为工程网络计划能力。

这张表刻意没有给出“第一名到第七名”。缺少同一任务样本、同一版本、同一配置和同一评估人员的对照测试时，公开排名会制造不必要的精确感。对于真实采购，适配项目流程比榜单顺序重要得多。

六、用一个施工计划样例检验软件是否真正适用

1. 示例背景：地下设备间施工的任务关系

下面是一个编辑构造的简化样例，不代表真实项目数据。假设某地下设备间需要完成作业面移交、基础施工、养护、设备安装、管线连接、单机检查和系统联调。我们关心的不是虚构出一个“节省百分比”，而是用这个场景观察软件能否正确表达依赖关系。

样例里最容易被忽略的是养护时间。若把七个日历日误录成七个工作日，或套用不适用的工作日历，完工日期会发生变化。另一常见遗漏是设备到货：如果没有单列到货与验收任务，安装任务就可能在计划上“按时开始”，但现场根本没有设备可装。

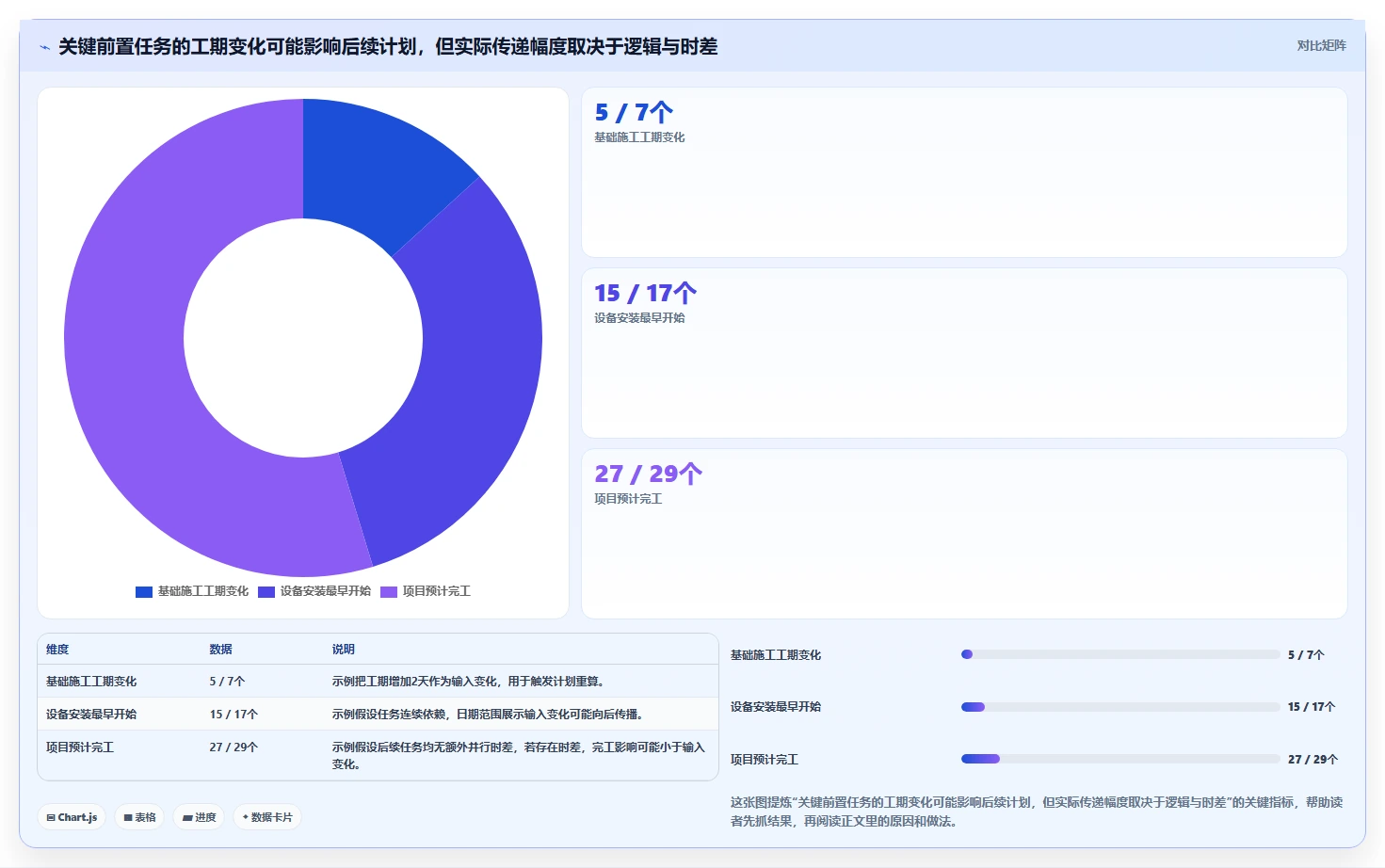

2. 用变化测试检查日期传播

第一轮输入完成后，把基础施工工期从五个工作日改为七个工作日，检查软件是否更新养护开始日期、后续安装和预计完工日期。第二轮再假设设备到货晚三天，观察设备安装是否受影响，以及软件是否能把这项限制表达成独立任务，而不是简单地把安装日期手工往后推。

这个测试能揭示一个关键差异：真正的计划模型应该让变化沿着任务逻辑传播；纯粹的静态图需要工程师手工搬动后续日期。手工调整并非永远错误，但必须留下原因和关系，否则下一次修改时很难追溯调整依据。

3. 记录计算结果，而不只保存截图

每个测试应至少留下输入文件、软件版本、日历设置、关键日期、关键路径变化和输出文件。截图适合说明界面，但不足以证明数据可复用。若项目成员无法重现同样的日期结果，所谓验证就只停留在演示层面。

下面的数字只用于演示验证过程：假设任务关系正确、没有资源冲突，并统一按示例日历计算，基础施工延长两天后，项目完工日期理论上至少应受到该变化影响；实际影响是否完整传递，还取决于任务关系、并行路径和时差。不能不经计算就把“两天延误”写成必然“两天完工延误”。

4. 把验证结果转化成团队决策

样例测试结束后，计划负责人应把发现的问题分成三类：软件功能不满足、项目数据不完整、团队流程没有约定。三者不能混为一谈。例如，日期计算与预期不符，可能是日历设置错误，也可能是关系模型错误，并不一定是软件缺陷。

只有在输入条件经过复核、软件配置符合文档、问题可以稳定复现后，才适合提交产品问题或调整采购判断。这种分类能避免团队把所有计划问题都推给工具，也能避免供应商把配置问题一概归结为用户操作不当。

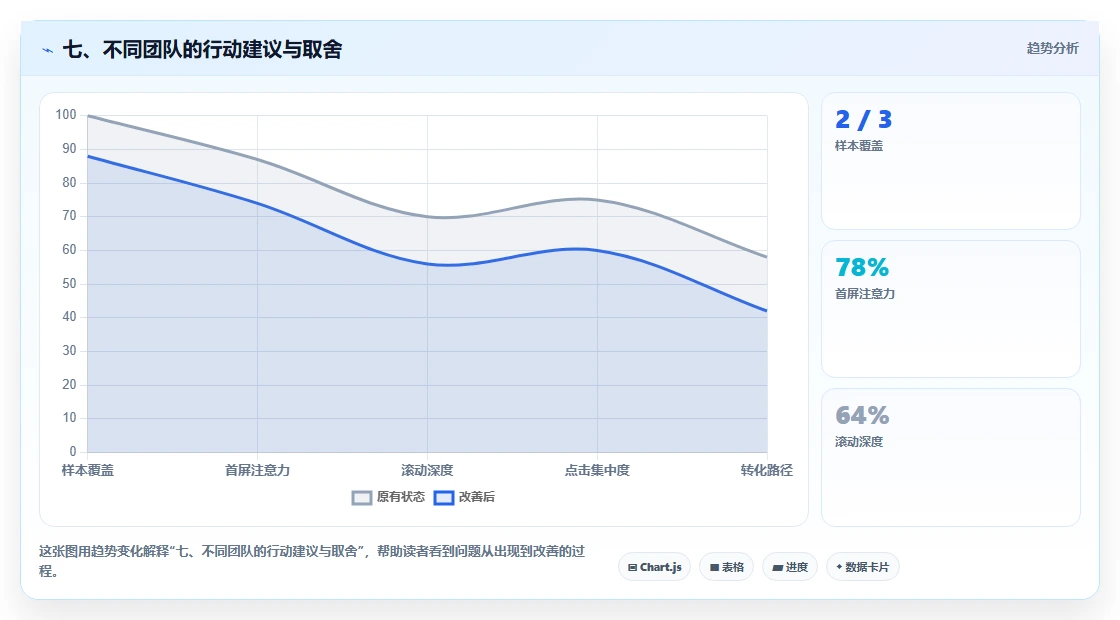

七、不同团队的行动建议与取舍

1. 小型项目或个人计划：先控制学习和维护成本

如果项目任务数量有限、参与人员较少，先用一份标准任务表明确名称、工期、关系和责任人，再评估轻量工具或通用计划软件。重点不是买到最多功能，而是团队能否按固定周期更新计划，并且每次更新都能解释变化原因。

行动建议是先选一个真实工作包试用两周，设定每周一次状态更新。若团队连任务关系和实际完成日期都无法稳定提供，先补流程与数据责任，再考虑升级到更复杂的平台。此时“更轻”通常比“更强”更有价值。

2. 大型复杂工程：优先建设统一计划治理

当项目涉及多专业、多承包商、较长周期或多级计划时，工具必须与计划编码、基准审批、状态日期和责任体系一起设计。此时优先评估专业计划工具，但也要审慎控制模型复杂度，避免把每个现场动作都建成独立任务，导致更新成本超过管理收益。

行动建议是由计划负责人、施工负责人、合同或项目控制人员共同做样本验证。采购前要明确计划层级、数据交接频率、外部参与方权限和历史版本保存方式。复杂工程最大的代价常常不是软件价格，而是计划数据不统一造成的协同摩擦。

3. 多方协作或云端需求：先验证数据治理条件

如果团队希望让业主、总包、分包或顾问共同访问计划，云端协作可能减少文件传递，但也扩大了账号、权限和数据治理的责任。先确认服务可用地区、企业安全要求、账号生命周期、外部访问规则和退出时的数据导出流程，再比较界面和协作便利度。

行动建议是用非敏感样本创建一个小规模协作空间，测试角色权限、审批、修改追踪和文件导出。若安全审查或网络条件尚未解决，不要把云端能力作为短期上线承诺。

4. 正在从表格迁移：先清理数据再导入

表格迁移常见的问题不是字段无法导入，而是任务名称重复、编码不统一、日期格式混乱和隐含关系没有记录。把旧表格直接导入新工具，可能只是把旧问题更快地复制到新系统。

行动建议是先清理任务编码、责任人、工期单位、状态日期和关系字段，再抽取一个工作包测试导入导出。只有数据往返后仍保持层级、日期和关系，迁移才算通过。

5. 需要绘图但不负责动态控制：不要为计算功能过度采购

有些使用场景只需要提交网络关系示意图，计划日期和逻辑已经由其他流程确认，团队也不承担滚动更新职责。这时轻量绘图工具可能更经济，没必要因为“施工项目”四个字就采购重型计划软件。

但要在交付说明中明确图的用途与局限：它是关系示意、汇报材料，还是可维护的计划模型。避免接收方把静态图误当成经过关键路径计算和基准控制的进度计划。

6. 做最终取舍：用门槛、试用和退出条件决策

我建议采购评审至少写清三个结论：必须通过的功能门槛、可接受的实施成本上限、试用不达标时的退出条件。试用不该是无限期体验，而应有明确任务、参与人员、测试日期和验收口径。

• 必须通过：任务关系、日历、关键路径、基准与实际进度等项目必需能力。
• 需要比较：培训时间、报表效率、协作体验、部署方式和年度总成本。
• 明确退出：关键数据无法完整导入导出、部署不符合安全要求，或维护成本超出团队承受范围。
• 保留记录：测试样本、版本、配置、结果与未核实事项，便于复评和交接。

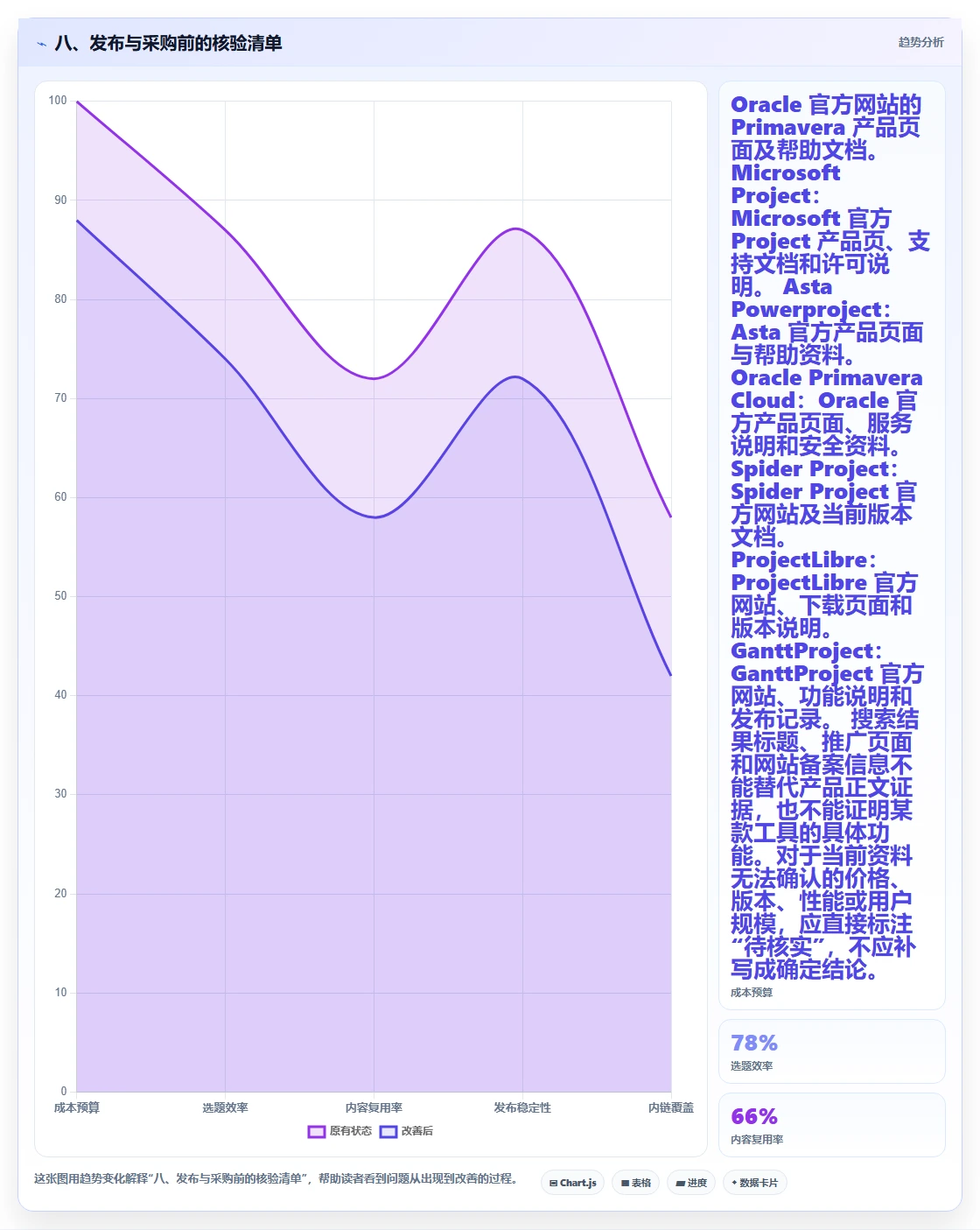

八、发布与采购前的核验清单

1. 核实产品事实与版本边界

软件功能、服务模式、价格和许可规则会变化。本文不提供未经官方核对的固定价格，也不把任何一款产品的某个功能写成所有版本都具备。发布文章或进入采购流程前，应查阅产品官方页面、版本说明、帮助文档和正式报价，并标注核验日期。

• 核对产品当前名称、版本、更新状态和适用地区。
• 核对网络图展示、逻辑关系、关键路径和时差相关能力。
• 核对基准计划、实际进度更新、日历、资源和多项目能力。
• 核对桌面、云端或本地部署方式与团队安全要求。
• 核对导入导出格式、文件往返兼容和数据退出方式。
• 核对许可人数、模块限制、试用期限、续费方式和正式报价。

2. 参考来源与信息边界

产品能力核验应优先使用各厂商官方网站与当前产品文档。可从以下官方入口查找对应版本的功能说明、部署信息和服务条款；页面内容可能随时间变化，引用时应记录实际访问日期。

• Primavera 产品信息：Oracle 官方网站的 Primavera 产品页面及帮助文档。
• Microsoft Project：Microsoft 官方 Project 产品页、支持文档和许可说明。
• Asta Powerproject：Asta 官方产品页面与帮助资料。
• Oracle Primavera Cloud：Oracle 官方产品页面、服务说明和安全资料。
• Spider Project：Spider Project 官方网站及当前版本文档。
• ProjectLibre：ProjectLibre 官方网站、下载页面和版本说明。
• GanttProject：GanttProject 官方网站、功能说明和发布记录。

搜索结果标题、推广页面和网站备案信息不能替代产品正文证据，也不能证明某款工具的具体功能。对于当前资料无法确认的价格、版本、性能或用户规模，应直接标注“待核实”，不应补写成确定结论。

九、结语：选对计划工具，先把计划逻辑说清楚

1. 下一步从一份可复现的样本计划开始

2026年选择施工进度网络图软件，不必先问哪款“最好”，而要先问项目需要管理什么、团队能维护什么、组织愿意为治理投入多少。五款专业或通用计划工具与两款轻量候选各有边界，真正的选择应由同一套任务样本和同一组验收标准决定。

建议你下一步准备一份脱敏工作包，包含任务、工期、依赖关系、日历和一个状态日，邀请计划人员实际操作候选软件。记录日期传播、关键路径、基准对比、数据交接和操作耗时，再结合正式报价和内部人力估算做决策。

最重要的判断是：软件只能把计划模型算得更快，不能替工程师判断模型是否真实。先让现场逻辑、计划口径和更新责任可核验，再选择工具；这比追逐功能最多或榜单靠前的产品，更能降低施工进度管理中的返工与误判。
