提升工程效率！2026年最受欢迎的5大施工进度网络图绘制软件盘点

施工进度网络图软件选错，最常见的损失不是“图画得不好看”，而是计划改了一版又一版，任务之间的逻辑却没有同步更新：前置工作已经延期，后续节点仍显示按期；现场调整了施工顺序，关键线路还停留在旧方案。盘点 2026 年值得关注的 5 款工具，我不会把它们包装成有销量或市场份额依据的“人气排名”，而会按实际工作流比较：谁适合复杂总控计划，谁适合施工协同，谁更适合轻量编制，谁只是画图而不负责计算。

对于施工团队，选型的关键不是功能最多，而是计划变化后，责任、逻辑、版本和现场动作能否一起跟上。

一、先给结论：没有一款工具适合所有施工进度网络图

1. 五款工具各自解决的问题不同

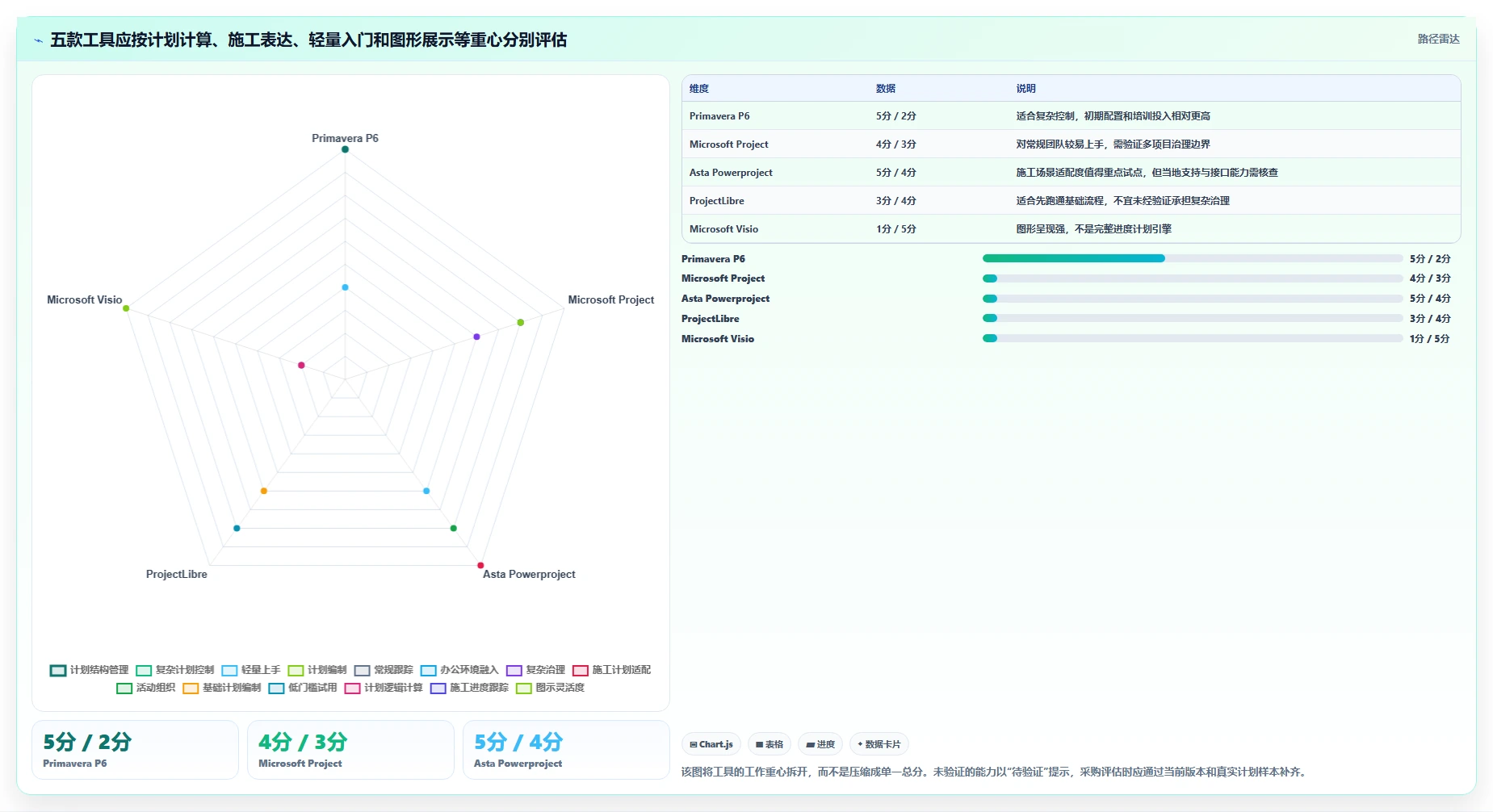

本文盘点的五款工具是 Primavera P6、Microsoft Project、Asta Powerproject、ProjectLibre 和 Microsoft Visio。它们不是严格意义上同一类产品：前四款侧重项目计划编制、任务关系和进度管理，Visio 更偏向网络图的绘制与展示。把它们放在一张表里比较，目的不是评选绝对冠军，而是帮助读者先判断自己需要“可计算的计划”，还是“表达清楚的图”。

如果项目具有多标段、多专业、资源冲突和多层级计划，优先评估 Primavera P6；如果团队已经使用微软办公环境，计划规模中等，Microsoft Project 通常更容易进入现有工作流；如果主要关注施工组织、现场计划表达和施工活动编排，可重点看 Asta Powerproject；如果预算和授权成本敏感，且计划复杂度有限，可先试用 ProjectLibre；如果需求只是把已确定的逻辑关系画成清晰的网络图，Visio 更像绘图工具，而不是完整的进度计算系统。

表中是工具定位层面的选型参考，不代表对当前所有版本、授权套餐或本地化部署能力的逐项验证。软件功能、价格和许可条件会变化；正式采购前，应以厂商当前产品说明、报价和试用结果为准。

2. “最受欢迎”必须先说明评选口径

搜索结果位置、厂商知名度、用户评分、下载量、工程企业采用情况和实际交付能力，并不是同一个指标。没有可以复查的市场份额、销量或统一样本数据时，直接宣称“最受欢迎”容易把编辑判断伪装成市场结论。本文因此采用“值得纳入选型的五款工具”这一更谨慎的解释，不为它们虚构市场排名，也不提供未经核实的价格排行。

我更看重一个对工程团队有用的问题：当一项关键工序延期两天，软件能不能帮助计划人员识别受影响的后续活动、判断是否改变关键线路，并把更新后的计划交给相应责任人？如果工具只能把方框和箭头排得漂亮，却无法维护活动逻辑，那么它可能完成了制图，却没有完成进度管理。

3. 先分清“网络图”“甘特图”和“进度计划”

工程语境里的网络计划图，重点通常是活动之间的先后关系、逻辑约束、关键线路和时间参数；甘特图则更擅长展示活动的起止时间、持续时长与横向进度。它们可以服务于同一套项目计划，但不能因为软件能画横道图，就推断它能正确维护网络逻辑；也不能因为软件能画节点箭头，就推断它具备可靠的进度计算能力。

我的判断顺序是：先确认项目要管理什么，再确认需要输出什么。如果要回答“哪些活动会影响竣工节点”，需要具备可维护逻辑关系和重新计算能力的计划工具；如果要回答“这张施工顺序图如何向班组讲清楚”，图形工具也许更高效；如果既要计算又要汇报，常见做法是以计划系统维护数据，再输出经过核对的图表，而不是把所有需求压在一张图上。

二、施工现场为什么容易把“画图”误当成“控进度”

1. 计划不是一张图，而是不断更新的约束关系

施工进度计划至少包含活动、持续时间、逻辑关系、日历、责任主体和状态数据。网络图是这些信息的一种可视化表达，但图本身不能替代信息维护。比如地下结构完成后才能开始部分地上结构施工，这是逻辑约束；若现场因材料到货、验收条件或作业面移交发生变化，计划人员不仅需要调整日期，还要检查关系和后续影响是否仍成立。

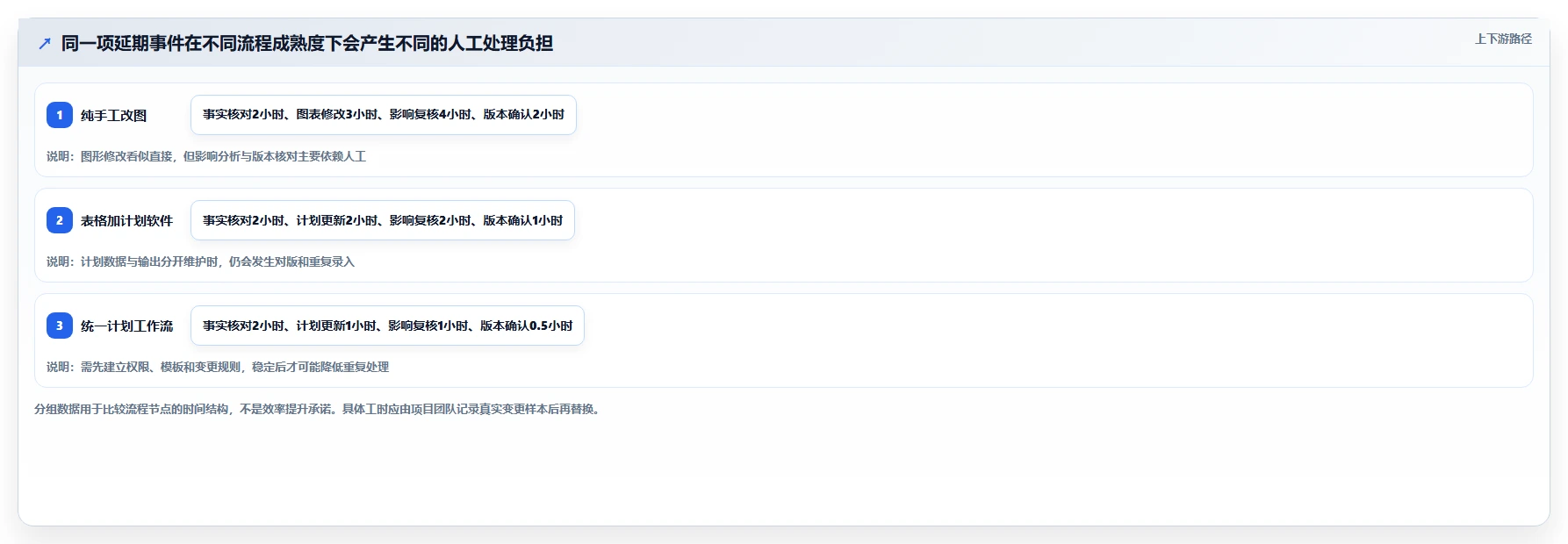

我在制定选型检查表时，会把“能不能画出来”和“变更后是否可追踪”分成两项。前者影响交付速度，后者影响计划可信度。尤其在多专业交叉施工时，如果每次调整都靠人工逐项改日期，计划很快会出现局部正确、整体矛盾的情况。

2. 进度图最容易失真的时刻，往往发生在计划变更之后

计划刚建立时，活动名称和工期通常比较完整，逻辑关系看起来也清楚。真正考验软件和管理流程的，是施工条件变化后的第二轮、第三轮更新：某工序被拆分，作业面调整，原先的并行施工变成顺序施工，或者某个审批节点延后。此时如果只移动图形元素，没有同步修改活动关系与实际状态，输出物看上去更新了，结论却仍依据旧逻辑。

一个实用的检查方法是“抽一条关键线路做回放”：从计划完成节点向前追溯，逐个核对活动前置条件、实际完成状态和剩余工期。若计划人员无法解释某项活动为什么影响目标节点，软件再复杂，也没有转化成有效的控制能力。

3. 多人协同的难点不只是同时编辑

工程项目常见的问题不是没有协作功能，而是不同参与者对同一活动的定义不一致。计划人员可能把“设备安装”作为一个活动，施工负责人却按楼层、区域和班组拆分，采购人员关心设备到货，监理或业主关心验收节点。若没有统一的工作分解结构、编码规则和责任边界，多人同时编辑只会更快地产生不同口径。

因此，我会把版本留痕、权限边界、变更审批、基线管理和导出记录纳入评估，而不只问“能不能多人在线”。至少要弄清楚：谁可以改基线，谁可以更新实际进度，谁确认变更原因，报告中的数据来自哪一版计划。缺少这些约束，协作功能可能提高操作速度，却降低结果可信度。

4. 一个小型场景推演：三天延期不等于竣工延期三天

设想一个建筑项目中，材料到场验收比计划晚三天。若验收活动位于关键线路，且后续工序没有可用浮时，竣工节点可能受到直接影响；若相关作业有两天总时差，且现场能调整作业面，则对目标节点的影响可能小于三天；若其他区域可以穿插施工，项目团队也可能通过调整资源降低影响。这个例子是计划逻辑推演，不是某个真实项目的统计结果。

这正是网络计划工具的价值所在：不是自动承诺“追回工期”，而是让团队看清影响链条，快速比较调整方案。计划软件不能替代施工判断，现场条件、资源可用性、安全约束和质量要求仍需专业人员确认。

三、五款工具逐一看：适用条件比宣传语更重要

1. Primavera P6：复杂计划控制的候选，不是轻量画图软件

Primavera P6 常被纳入大型工程项目的计划管理候选。它的价值不在于“能画出多少个节点”，而在于能否承载较复杂的活动结构、计划层级、逻辑关系和状态更新。对多标段、多专业或需要统一进度基线的项目，评估重点应放在计划编码、工作分解结构、基线、资源和进度更新机制，而不是只看演示画面。

我会把它推荐给“有明确计划治理需求”的团队，而不是只因为项目金额大就推荐。若组织没有统一活动编码、计划更新频率、基线审批和责任分工，部署复杂软件也可能变成少数计划工程师的个人工作台。工具的上限很高，但组织的准备度决定能不能发挥出来。

适合：计划层级多、参与单位多、需要严肃管理基线与变更的项目团队。需谨慎：规模较小、计划更新主要靠一人维护、没有专职计划管理角色的项目。采购前应实测文件交换、报表、用户权限和当前授权方案，避免只凭培训演示作决定。

2. Microsoft Project：办公环境熟悉，不等于项目治理自动完成

Microsoft Project 的优势通常是较容易融入熟悉的办公工作方式，适合中等复杂度的计划编制、活动关系管理和进度跟踪。对刚从电子表格迁移到计划工具的团队，界面熟悉度能降低初期阻力。但“容易开始”与“长期维护准确”是两件事：活动拆分、日历设置、实际进度录入和基线变更仍需标准。

我会建议项目团队先选一段真实计划做小范围验证，而不是只用培训示例。试用任务可以包括：建立活动关系、录入实际开始与完成情况、调整一项工期、检查后续影响、输出面向管理层的报告。每一步都要观察数据是否能从计划输入稳定地流到汇报结果，而不是人工反复修表。

适合：希望建立规范计划、且团队工作方式以常规桌面办公为主的项目。需确认：具体版本的协作方式、部署形态、文件兼容和授权要求。对于跨企业、多项目组合或严格权限治理场景，应通过试点确认是否满足实际管控要求，不要把品牌熟悉度当作能力证明。

3. Asta Powerproject：重点考察施工活动组织与落地衔接

Asta Powerproject 的定位与施工计划场景较为贴近，是值得施工团队纳入比较的候选。评估时，建议用项目自己的分区、工序、作业面和计划汇报模板进行验证，重点观察活动拆分是否符合现场人员的表达习惯，计划调整是否便于复核，以及最终报表能否被施工管理团队直接使用。

选择施工计划软件时，我不会只问“是不是专为施工设计”，还会追问具体场景：能否按区域管理工序？现场更新由谁录入？不同单位能否按权限查看？对外提交的计划文件是否符合合同或业主要求？与既有进度管理系统交换数据时，是否需要额外接口或人工清洗？这些问题比产品定位标签更接近采购风险。

适合：希望以施工活动组织方式维护进度计划、并愿意安排试点验证的工程团队。需确认：当地服务支持、培训资源、报价和许可方式、数据迁移成本，以及与现有系统的衔接方式。当前版本的具体能力应直接核对厂商资料，不能由产品名称推断。

4. ProjectLibre：低门槛试用，先验证基础计划流程

ProjectLibre 可以作为预算敏感团队的候选，用于验证基础计划编制和任务逻辑工作流。对小型项目或内部方案推演而言，先建立一份包含活动、工期和关系的计划，再观察团队是否愿意持续更新，往往比一开始采购复杂平台更有价值。

不过，低门槛不代表适合所有企业场景。计划文件的交换、团队协同、复杂报表、长期版本管理和企业权限控制，都应使用真实样本测试。尤其当项目涉及多个承包方时，要确认不同参与者是否能稳定打开、编辑和校验文件，避免工具成本省下了，数据整理和对版时间却转移给计划工程师。

适合：先验证基础进度管理流程、预算有限或计划复杂度较低的团队。不宜直接假设：它能无缝替代所有商业计划软件，或天然满足大型项目的协同、合规和部署要求。建议先做一份实际计划的导入、修改、导出和交接测试。

5. Microsoft Visio：擅长表达关系，不应被当成计划计算引擎

Visio 更适合制作清楚、整洁的流程和关系图，例如施工顺序交底、方案汇报、管理流程说明或经过人工核对的网络关系示意。它的图形表达方式灵活，适合让读者快速看懂节点之间的关系。但静态图形并不天然具备活动工期计算、关键线路更新和基线管理能力。

如果团队在 Visio 里画完网络图，却还要回到表格里重新计算日期和工期，维护过程就形成了两套数据源。施工方案说明可以采用这种方式，但应明确图中的日期是静态展示还是由进度系统导出，并标注版本和更新时间。否则图示很容易在现场继续流传，却已经不是当前计划。

适合：需要可读、可控的图形表达，且计划计算由其他系统或人工流程承担的场景。不适合单独承担：需要持续滚动更新、自动检查活动关系并分析关键线路的复杂进度控制任务。

四、常见误区：功能清单越长，未必越适合施工项目

1. 把甘特图功能等同于网络计划能力

甘特图能直观展示活动时间区间，但“能画横道”并不代表系统能维护合理的任务依赖和计算关系。选型时需要实际检查任务关系类型、日历、工期变化后的重算逻辑，以及关键线路或浮时分析是否满足项目需要。不要只看销售演示中的一张漂亮图，应该亲自改动一项活动，看系统如何响应。

2. 把自动计算误当成自动决策

软件根据输入数据计算日期，不代表输入数据符合施工条件。若活动关系设错、日历设置不合理、工期估算失真，自动计算只会更快地产生看似精确的错误结果。关键线路也不是一条永远不变的红线，它会随着工期、逻辑关系、日历和实际进展变化。

因此，计算结果应被理解为“按当前假设推算的结果”，不是施工承诺。计划人员需要记录主要假设，施工负责人需要确认可行性，项目管理层需要审批目标和资源方案。软件负责提高一致性，专业判断负责确认假设是否成立。

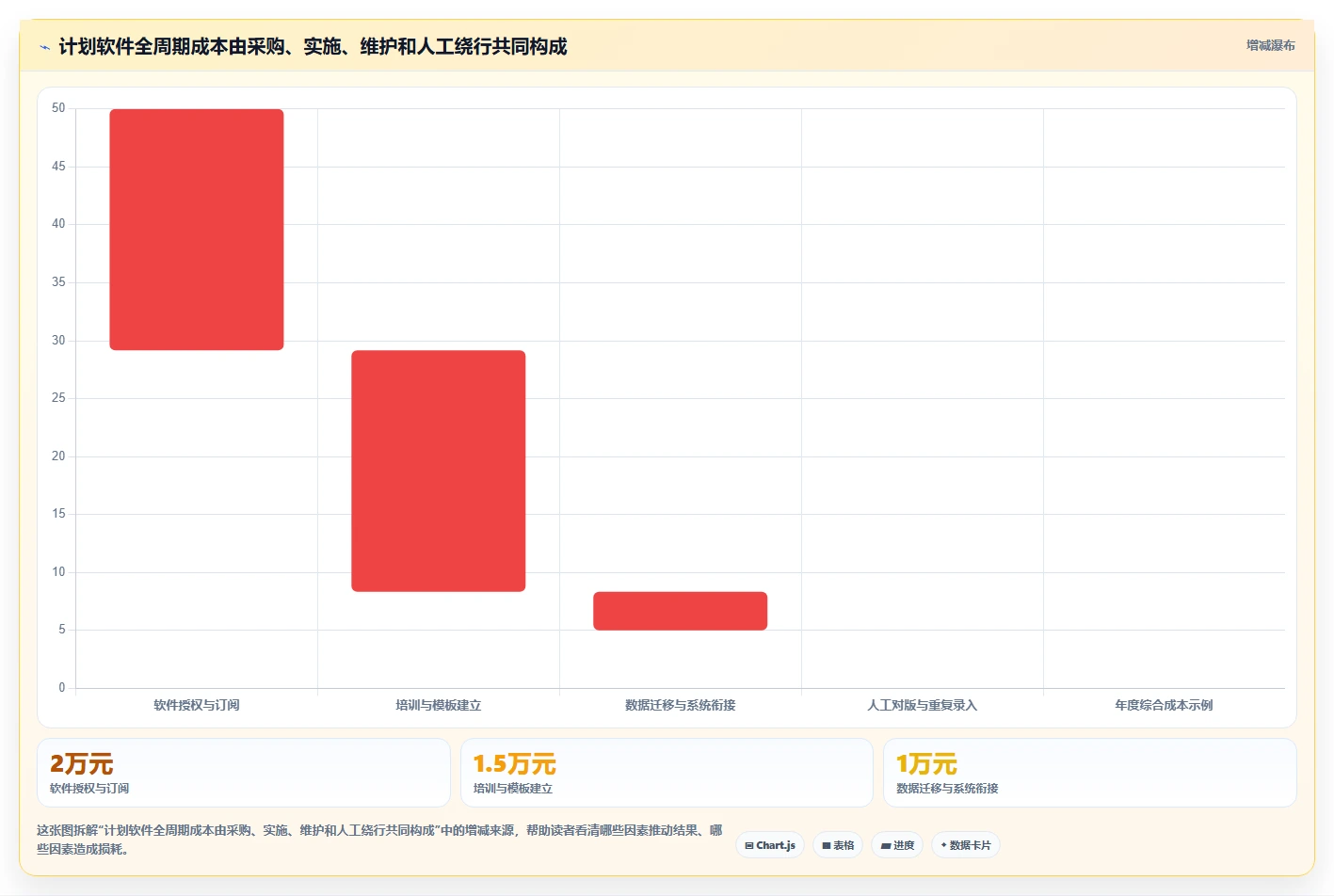

3. 只比较采购价格，不计算全周期使用成本

软件成本不只有许可证费用。还包括培训、实施、模板整理、历史数据清洗、系统集成、版本维护、内部支持和计划人员的日常维护时间。如果工具便宜，但团队每周要花大量时间手工对版、导出后重做报表，实际总成本未必低。

可以把评估周期设为一个滚动计划周期，至少记录计划编制、更新、复核和汇报各自耗时。若某项功能只能靠人工绕行完成，就把这部分工时计入使用成本，而不是当成偶发问题忽略。

4. 把“多人在线”当成协作成熟度

多人能否同时打开一个文件，只是协作的技术条件之一。成熟协作还包括权限、责任、变更记录、版本回退、审批和数据口径。对施工项目来说，计划更新人、审核人、现场确认人和报告接收人通常并不相同。若角色没有分清，协作功能越方便，错误传播可能越快。

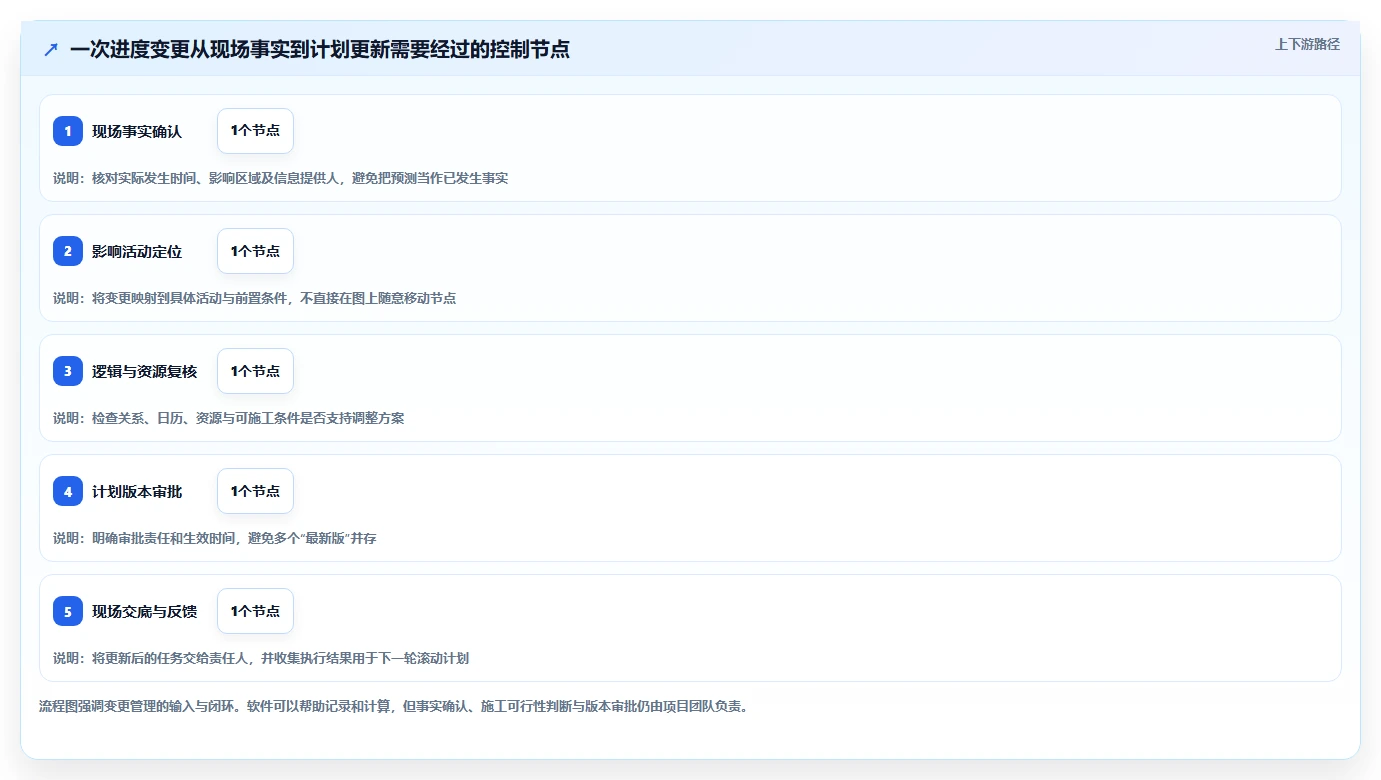

建议在试点中故意制造一次受控变更：由现场提出延期，计划人员修改活动和逻辑，负责人复核，管理者批准，再生成一份新版本。观察全过程是否能追溯谁改了什么、何时生效、旧版本如何留档。这个测试比询问“系统有无协同功能”更有判别力。

5. 忽略输出物的读者和使用场景

进度计划的读者可能包括项目经理、施工负责人、业主代表、监理、分包单位和一线班组。相同的数据，对不同读者的呈现方式应有所区别。管理层可能关心里程碑和偏差，现场班组关心区域、工序、前置条件和当天任务，项目控制人员则需要活动编码、基线和逻辑关系。

如果软件只能生成一种复杂、难读的输出格式，项目团队就可能在导出后手工重制，进而产生数据分叉。选型时应拿实际的周报、月报、节点计划和交底图做样例，检验输出内容能否被目标读者正确理解。

五、专业选型逻辑：用同一份计划样本做闭环测试

1. 先定义必须满足的条件，再讨论加分功能

选型前，我建议把需求分成“必须满足”“重要但可替代”和“暂不需要”三类。必须项通常包括任务逻辑维护、实际进度更新、关键节点追踪、版本留痕和必要的数据导出；重要项可能包括多项目汇总、权限细分、资源分析和系统接口；暂不需要的功能则不应成为采购决策的噪音。

每个需求都要附上验证方法。例如“支持关键线路”不够具体，应改成“修改一项关键活动持续时间后，能否重新计算并识别受影响的后续节点”。“支持协作”应改成“不同角色能否按权限更新实际进度，且修改记录可追溯”。

2. 准备一份小而真实的测试计划

不要用几十个互不相关的演示任务测试工具。更有效的做法是抽取一个真实施工区段，包含明确的前置关系、并行活动、里程碑、至少一次计划变更和若干实际进度数据。样本不必覆盖整个工程，但必须包含团队最常遇到的复杂点。

1. 选一个具有代表性的分区或专业，准备活动清单、计划工期、责任人和逻辑关系。

2. 设定一个关键节点，标记当前基线日期和项目团队认可的假设条件。

3. 模拟一项现场变化，例如材料延迟、作业面未移交或验收推迟，并记录输入事实。

4. 在候选工具中完成同样的计划更新，检查日期重算、受影响活动和输出报告。

5. 让计划人员、施工负责人和管理者分别阅读结果，记录理解差异和人工修正步骤。

6. 把权限、版本、文件交换和数据恢复也纳入测试，不要只验收图形效果。

3. 用“计划变更闭环”而不是功能数量评分

我建议设置五个维度：计划逻辑正确性、变更后的可追溯性、现场人员可理解性、输出物可用性和维护成本。每个维度按项目需求赋权，再由实际试点结果评分。评分不是为了制造一个绝对总冠军，而是让团队知道选择背后的取舍。

例如，复杂计划结构占比高的项目，可提高逻辑和基线管理权重；一线人员参与计划反馈较多的项目，可提高易读性和更新成本权重；仅用于方案说明的网络关系图，则可以降低自动计算权重，提高图形表达和修改效率权重。

4. 将“功能存在”与“团队能用”分开验收

产品页面写有某项功能，不等于团队能够在现有环境中使用。功能可能受版本、授权、部署方式、管理员配置、接口条件或培训要求限制。采购前应把关键能力逐条写进测试记录，标注“已验证”“部分验证”“未验证”，并记录验证人、版本和日期。

尤其要检查文件交换。工程项目经常需要向外部单位提交计划或接收数据，文件能打开并不代表字段、关系和日历信息完整。应实际导入导出一份样本，核对活动编码、日期、关系、责任信息和版本说明是否保留。

六、不同项目情况下的行动建议与取舍

1. 大型复杂项目：先建立治理规则，再评估企业级计划工具

多标段、多专业或多参与方项目，应先梳理工作分解结构、活动编码、计划层级、基线审批和进度更新频率，再评估 Primavera P6 等复杂计划工具。治理规则没定，工具上线后很可能出现各单位计划口径不一、活动命名混乱、基线频繁重置等问题。

这类项目的取舍是：投入更多培训、配置和实施成本，换取更强的计划结构管理与控制能力。若组织无法提供专职计划管理人员，或各参建单位不愿遵守统一规则，就应降低部署范围，先在一个标段或一个关键专业试点，不宜一开始全面铺开。

2. 中型单项目：优先验证易维护和报告可用性

中型项目通常更需要稳定、可维护的计划和清楚的汇报，而不是无限复杂的功能。Microsoft Project、Asta Powerproject 等候选可以使用同一份区段计划对比，重点检查计划人员能否快速更新、施工管理人员能否看懂、周报月报能否减少二次整理。

这类项目的取舍是：不必为很少使用的高级功能承担复杂的部署成本，但也不能为了短期上手而忽略版本管理和变更追溯。若计划经常需要跨单位共享，文件交换和权限策略的重要性可能高于单机操作的便利。

3. 小团队或预算有限：先把计划纪律跑通

小团队可从 ProjectLibre 或现有办公工具开始验证基本流程，也可以使用 Visio 制作说明性网络图，但必须明确计划计算与图示表达的分工。先统一活动名称、责任人、实际进度口径和版本日期，再决定是否需要更复杂的软件。

这类项目的取舍是：接受部分高级协同或治理能力不足，换取较低的启动门槛。前提是计划范围有限，且团队有明确的人工复核机制。一旦活动数量、参与单位和更新频率增长，应重新评估人工维护成本，不要把“现在还能用”误当作长期可持续。

4. 主要需求是汇报图或施工交底：选择绘图工具，但标清数据来源

如果项目计划由其他系统维护，团队只是需要一张便于汇报或交底的网络关系图，Visio 可以承担图形表达任务。关键是注明图表对应的计划版本、数据日期和编制人，必要时从计划系统导出后再整理版式，避免图形和进度数据脱节。

这类项目的取舍是：图形可读性和修改灵活度更高，但自动计算和动态维护能力较弱。若后续需要频繁滚动更新，应该让数据回到计划管理工具中维护，再生成图示，而不是长期依赖手工移动图形。

5. 已有项目管理系统：先核验接口，再讨论替换

如果企业已在使用项目管理平台或工程管理系统，不能只根据单个计划软件的功能清单决定替换。先确认现有系统是否提供计划数据接口、活动编码能否映射、实际进度是否能回写、权限是否一致，以及谁负责解决数据冲突。

更稳妥的做法是先定义系统边界：哪个系统是活动计划的权威数据源，哪个系统负责现场反馈，哪个系统用于汇报展示。若两个系统都允许修改同一字段，却没有冲突处理规则，所谓集成只会增加新的数据维护工作。

七、最后的判断：先选工作流，再选软件名称

1. 一套实用的采购前检查清单

在购买、部署或推广任何施工进度网络图工具之前，我建议项目团队至少完成以下检查。每一项都要有明确结论，不能只记下厂商演示中的“支持”。

• 定义图表用途：明确需要计算网络计划、展示施工顺序，还是同时满足两者。

• 准备真实样本：选择有并行活动、关键节点和一次计划变更的实际区段。

• 核对逻辑能力：修改工期和关系后，检查后续活动、关键节点和计划结果是否合理。

• 确认协作规则：明确计划编制、现场更新、审批和对外发布的责任人。

• 测试数据交换：验证文件导入、导出、字段保留和外部单位的可读性。

• 核算全周期成本：把许可、培训、实施、维护和重复录入工时一起计算。

• 记录版本与边界：保存试用版本、测试日期、未验证功能和报价条件。

2. 最值得避免的，是把图表更新误当成进度更新

施工进度网络图的质量，不取决于节点画得多整齐，而取决于图背后的活动、逻辑、实际状态和责任信息能否保持一致。真正有用的软件，应该让项目团队在变化发生后更快找到影响链条、复核方案并完成交底；如果它只是让旧计划更漂亮地呈现出来，工程效率并没有真正提高。

因此，下一步不必先问“哪款排名第一”，而应拿一段真实施工计划，分别测试逻辑变更、进度更新、版本审批和成果输出。把人工处理时间、数据错误、复核步骤和现场理解反馈记录下来，再决定采用哪一类工具。对工程团队而言，适合自己的计划工作流，比一份没有统计口径的热门榜单更有决策价值。
