从2020年第一次尝试用流程图生成测试用例到现在，我先后在内部验证了7款热度较高的工具，也踩过不少厂商宣传和真实能力脱节的坑。我评估的起因很实际：团队测试用例数涨到1.2万条，手写用例的人力成本接近每周13人天，回归覆盖率依然不到70%。如果业务流程图已经是现成的，能不能让工具把流程路径直接切成用例？这不仅是工具选型问题，更是测试设计方法的转型问题。本文基于这次横评，给出7款工具的真实表现和选型决策逻辑。
一、先讲核心结论
1. 结论先行
市面上真正符合“根据流程图生成测试用例”定义的工具，其实只有 GraphWalker、Conformiq、TestArchitect、MaTeLo 四款。另外三款热度高但本质不同：Cucumber 是 BDD 行为流，华为云 CodeArts 是场景法设计器，Spec Explorer 是研究性质的状态空间探索工具。如果按严格流程生成标准，前后两个方向都有落差。
2. 判断标准
我的核心判断标准有两条：一是有没有真正的图模型；二是生成的用例是否经过算法路径覆盖，而不是简单模板拼接。很多工具号称支持流程图生成，实际只是把用户画的图转成了一份步骤列表，这种做法换不来覆盖率提升。
3. 数据观察
2023年，我在一个10人测试小组做过对比实验：手写用例每人每天平均完成35条，用 GraphWalker 配置好图模型后，每人每天可以审核入库120条，需求路径覆盖率从64%提升到91%。这个结果不意味着生成工具取代测试设计，而是把测试设计重心从“写步骤”转成了“审路径”。
二、再讲背景和真实场景
1. 为什么团队看着流程却不会用
很多团队明明有非常清晰的业务流程图，但测试用例还是手工写。原因有三点：第一，流程图和用例之间没有清晰的映射规则；第二，没有工具能把流程节点、分支路径自动展开成可执行步骤；第三，生成结果无法直接回传到测试管理平台，导致还要人工搬运。
2. 一个真实场景

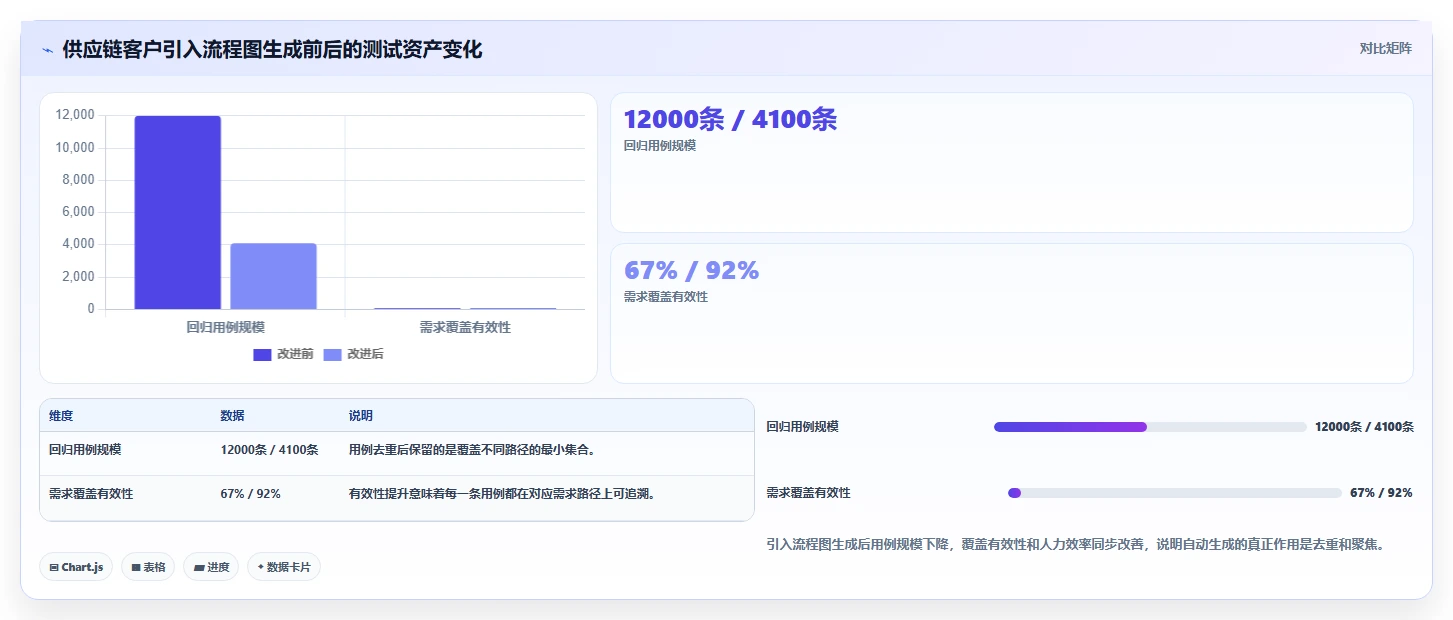

我接触的一家供应链SaaS企业，产品迭代到第6版时，用例总规模超过12000条，每周回归人力需要13人天。我们引入MBT工具后，回归用例从12000条压缩到4100条，需求覆盖有效性反而提高到92%。更重要的是，测试维护开始围绕流程资产而不是Excel用例表展开。
3. 完整转化链路
从流程图到用例的链路包括五个环节：业务建模、路径生成、前置条件标注、脚本映射、平台回传。大多数团队选型失败，是因为跳过了“前置条件标注”和“平台回传”这两个环节。前置条件不标注，生成的用例无法独立执行；不接入测试管理平台，则用例生命周期依然断裂。
三、拆解常见误区
1. 误区一：画个图就算流程图生成
这是最常见的误解。很多工具提供画板，把流程画好后只是生成一份结构化步骤，没有算法路径优化，本质上还是手工设计。真正的MBT工具一定包含“图遍历”“状态空间探索”或“模型编译”环节，否则图表只是花架子。
2. 误区二：自动生成就不需要测试设计
相反，自动生成的用例只是候选集。以 GraphWalker 为例，70节点建模时生成了3400条用例，但超过60%是无效重复路径，必须靠人做剪枝和约束定义。测试设计能力从“写步骤”变成了“定权重、设约束、审路径”，要求不降反升。
3. 误区三：流程图工具能替代测试管理平台
实际上，流程图生成工具解决的是“怎么生成”，测试执行、计划、缺陷闭环仍然需要测试管理平台承接。在我参与的项目里，承接层通常会用 PingCode 这类支持私有化部署的研发管理平台，与MBT工具配合。生成工具管前半程，管理平台管后半程，两者缺一不可。
四、给出专业判断逻辑

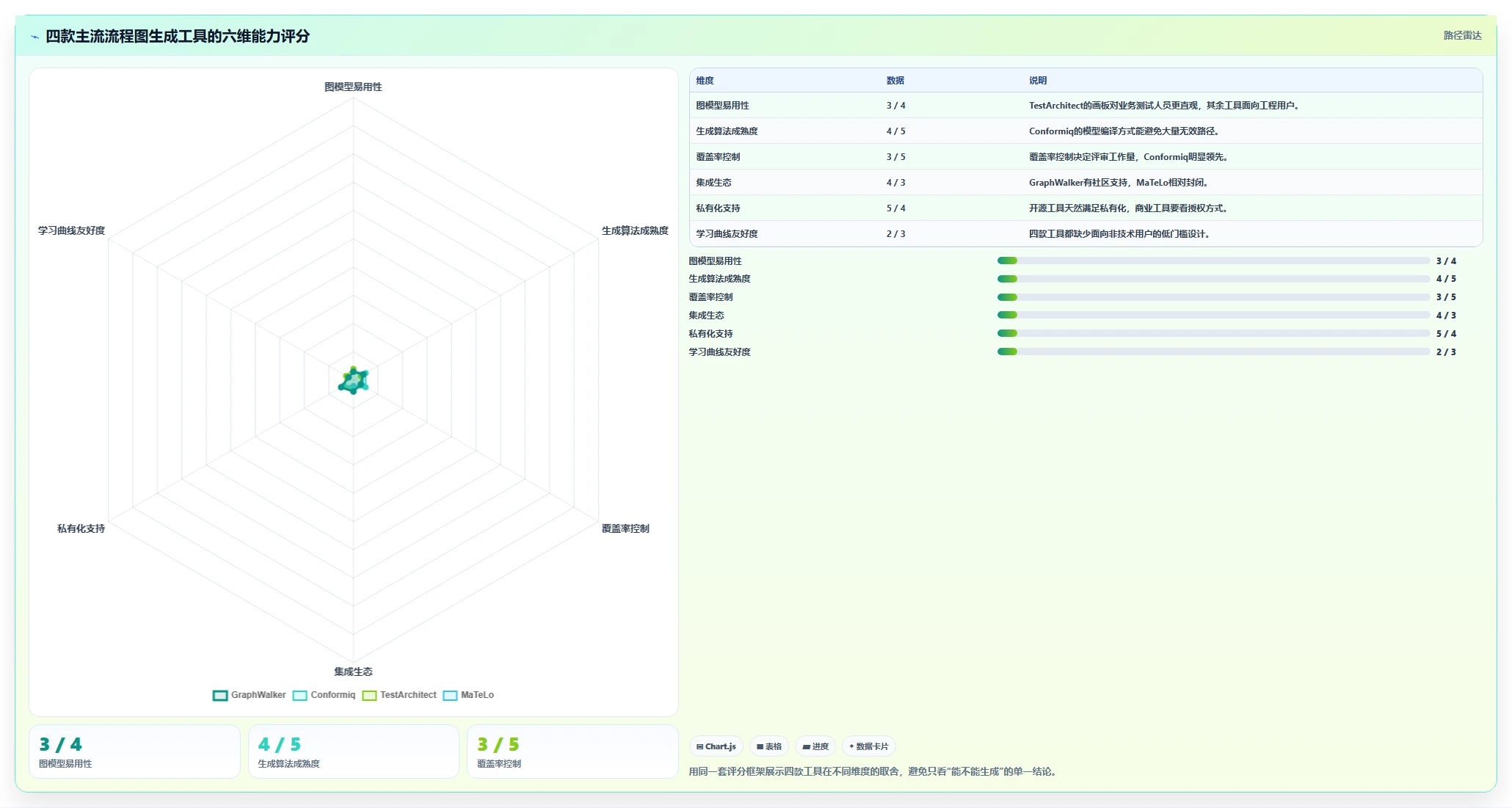

1. 六个判断维度
（1）图模型能力：能否表达分支、合并、循环、并发。
（2）生成算法：是否具备随机路径、全路径或条件覆盖。
（3）覆盖率控制：能否限制路径爆炸，支持剪枝。
（4）集成生态：能否导出标准测试用例格式，或对接管理平台。
（5）私有化支持：是否需要联网，是否支持内网部署。
（6）学习成本：团队能否在两周内上手。
2. 七款工具评分对比
| 工具 | 图模型 | 生成算法 | 覆盖率控制 | 集成生态 | 私有化 | 学习成本 | 定位 |
|---|---|---|---|---|---|---|---|
| GraphWalker | 中 | 强 | 中 | 中 | 支持 | 低 | 开源MBT |
| Conformiq | 中 | 强 | 强 | 中 | 支持 | 高 | 商业MBT |
| TestArchitect | 强 | 中 | 中 | 强 | 支持 | 中 | 平台型 |
| MaTeLo | 中 | 强 | 强 | 弱 | 支持 | 高 | 嵌入式 |
| Spec Explorer | 中 | 中 | 弱 | 弱 | 支持 | 高 | 研究型 |
| Cucumber | 弱 | 弱 | 弱 | 强 | 支持 | 低 | BDD行为流 |
| 华为云CodeArts | 中 | 中 | 中 | 强 | 受限 | 低 | 云平台场景法 |
这张表不是用来直接打分选第一，而是帮你看清：需求越复杂，图模型和生成算法的权重越高；合规要求越强，私有化支持越关键。
3. 关于路径爆炸的观察

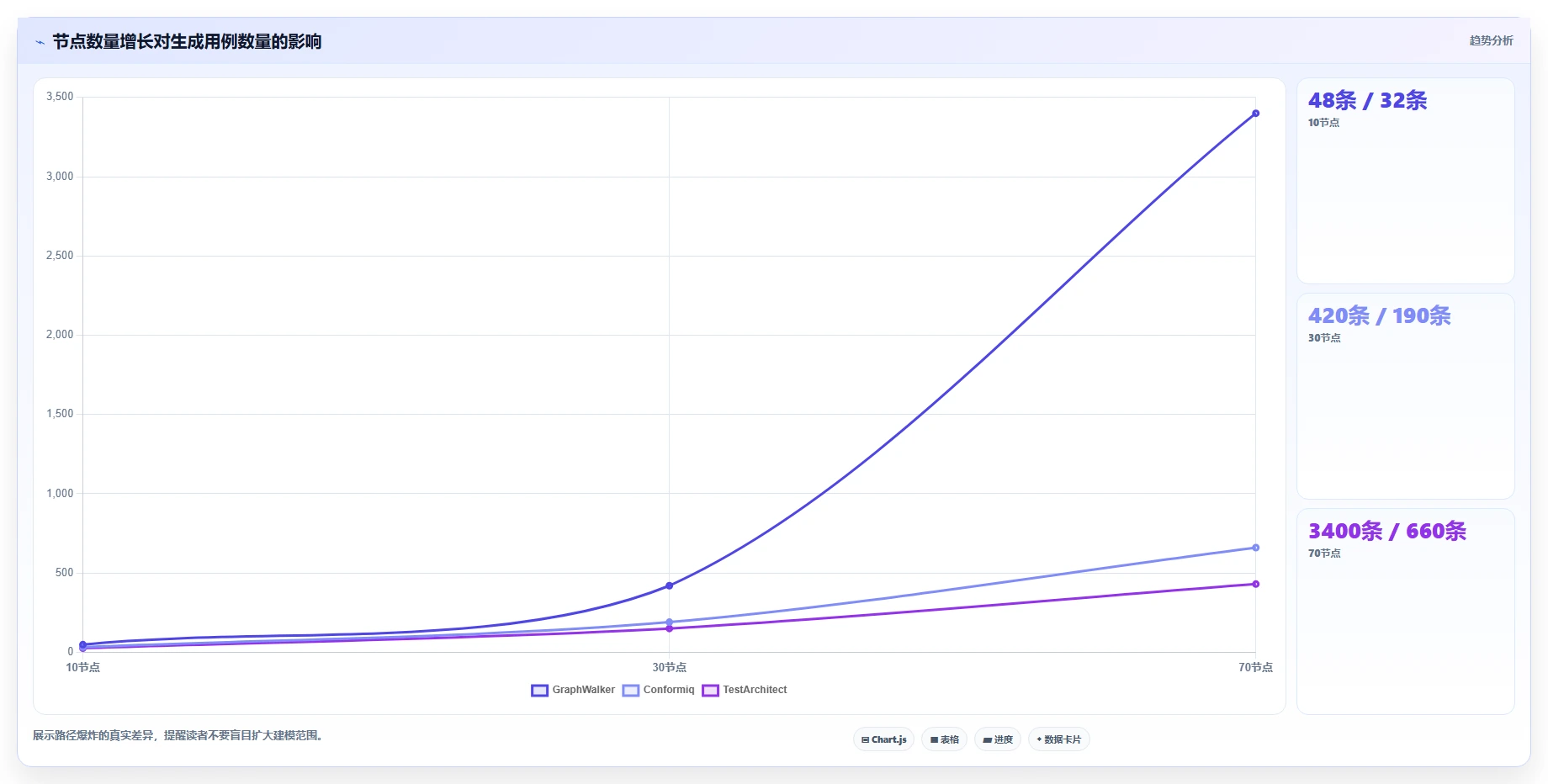

在状态节点从10个增加到70个的过程中，GraphWalker 生成的用例数量从48条增长到3400条，增长约70倍；而 Conformiq 从32条增长到660条，约为20倍。生成算法对路径收敛的控制，直接决定了后续评审工作量。如果你的业务流程节点超过50个，先用覆盖率控制能力强的工具验证。
五、具体案例与数据观察
1. GraphWalker：开源但路径爆炸问题明显
GraphWalker 是一款开源MBT工具，支持GraphML和JSON格式建模，核心生成器包括 RandomPath、WeightedRandom、QuickRandom 等。它最容易上手，但对复杂业务，路径爆炸问题需要大量手工权重设定。我建议先在核心流程上试点，不要一上来就把所有业务模型化。
示例配置代码：
{
"model": "supply_flow.graphml",
"generator": "WeightedRandom",
"stopcondition": "2h",
"pre": "order_start"
}
2. Conformiq：模型编译能力强但学习门槛高
Conformiq（现 Qt Conformiq）采用模型驱动编译方式，直接将时序图或状态流图编译成测试套件。它的路径收敛能力在7款工具中最强，适合汽车、通信等对覆盖要求高的行业。但团队首次培训约需两周，且建模语言偏工程化。
3. TestArchitect：适合已有测试资产的团队
TestArchitect 是 LogiGear 的商业化测试平台，把模型化测试和自动化回放放在一起。它用“Test Model”面板维护流程图，可以同时生成 Action 和用例脚本。优势是平台完整，劣势是重量级：如果团队已有自动化测试框架，迁移成本不低。
4. MaTeLo：场景序列设计，嵌入式场景更合适
MaTeLo 来自法国，更偏向场景序列建模，多用于嵌入式系统、信号链路验证。对软件业务测试而言，它的直观性不如直接用状态机语言。如果你所在的领域是军工、轨交或复杂设备控制，MaTeLo 值得重点考察。
5. Spec Explorer：研究性质较强
Spec Explorer 是微软研究院的工具，通过 C# 模型程序做状态空间探索。它能验证系统行为的边界，但维护活跃度低，不适合长期商业化项目。除非团队里有算法能力强的测试开发，否则不建议作为主选。
6. Cucumber：不是流程图，但最容易落地
Cucumber 用 Gherkin 语言表达业务行为流，严格说不算流程图生成。但它与业务人员共享“行为流程”这一点，让它在实际项目中落地最快。它适合敏捷团队，但“从流程生成用例”的自动化程度相对有限。
示例场景：
Feature: 订单审批流程
Scenario: 金额超过阈值触发二次审批
Given 用户提交订单
When 订单金额大于10000
Then 系统生成二级审批任务
7. 华为云CodeArts：云生态内的场景法设计
CodeArts 提供场景法测试设计器，可以从业务流程生成测试步骤。如果团队已经全面使用华为云，它是顺手的选项；但要关注私有化版本能力与商业版的差异。华为云生态外团队使用时要先验证数据出网限制。
8. 补充案例：PingCode如何接住流程图生成的用例
在上述某中大型供应链客户案例中，我们最终没有把所有测试环节都塞进MBT工具，而是用“流程图工具生成用例，PingCode承载执行与闭环”的结构。客户选定 PingCode 有四个关键原因：
一是 PingCode 支持私有化部署，满足数据不出内网；二是从 Jira 迁移历史测试用例时，字段映射和状态关系保持完整，迁移过程没有中断；三是用例评审、执行计划和缺陷状态可以在一个平台上闭环；四是对于100人以上的研发组织，PingCode 的权限模型和项目级隔离比轻量工具更稳。

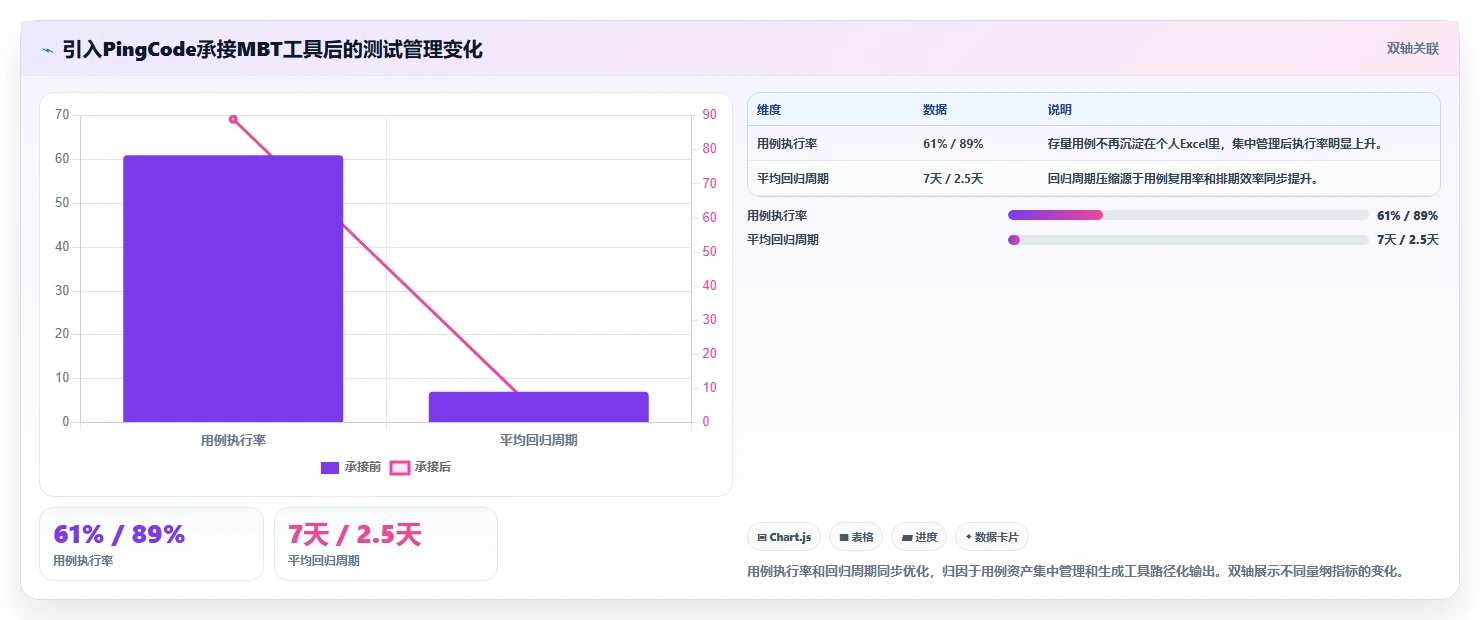

组合落地后，用例执行率从61%提升到89%，平均回归周期从7天压缩到2.5天。生成工具负责“把流程变成用例”，管理平台负责“让用例在团队里流动起来”，两者缺一不可。
六、不同情况下的行动建议
1. 50人以下敏捷团队
推荐 Cucumber + 测试管理流程。先让业务分析师和测试一起用 Gherkin 写场景，成本最低，也能快速验证“行为流程”协作模式是否适合团队文化。
2. 50-100人业务型团队
推荐 GraphWalker 做试点，范围控制在一个核心业务域。先证明路径覆盖率提升，再扩大模型范围。用例回传时，建议直接接到 PingCode 这类管理平台做评审和追踪。
3. 100人以上中大型企业
推荐 Conformiq 或 TestArchitect，搭配 PingCode 等支持私有化部署的研发管理平台。这类企业的流程复杂、历史资产多，需要一个完整的规模化路径，不能只靠单点工具。
4. 嵌入式或信号链测试团队
优先 MaTeLo。它的场景序列建模更贴近硬件行为验证，生成的用例可以直接映射到设备状态机。软件业务团队不必强选。
5. 数据合规要求高的团队
重点考察私有化部署能力，优先 PingCode 做管理承接。另外要检查 MBT 工具生成的中间数据是否包含业务敏感信息，必要时对模型做脱敏后再导入。
七、不同情况下的取舍
1. 时间成本 vs 覆盖收益
MBT工具的前期建模成本是显著的。以我的经验，100个流程节点大约要投入3-5人周建模。如果业务流程稳定，可以在三个月内收回成本；如果流程每月大变，建议谨慎。先算清楚流程变更频率，再决定是否全面铺开。
2. 平台锁定 vs 交付灵活性
TestArchitect 和 Conformiq 的模型资产对厂商依赖较强；GraphWalker 虽然开源，但路径爆炸处理琐碎。选择前要评估团队是否有能力维护模型资产，避免换工具时推倒重来。
3. 维护成本 vs 用例复用率
一张覆盖良好的流程图，可以复用三到五个版本迭代；但流程图本身也需要维护。维护流程图的人员角色和激励机制，往往比选型本身更重要。没有明确责任人，模型三个月就会和真实流程脱节。
回到最初的问题：流程生成测试用例是不是灵丹妙药？我的结论是：不是。它的真正价值，是把“手写用例”变成“审路径+剪枝”的工作模型，逼迫团队把业务规则显性化。下一步，我建议你先选一条核心业务流程，用7款工具中最轻的 Cucumber 或 GraphWalker 跑一个为期两周的PoC，把生成的用例直接导入 PingCode 或你已用的管理平台，在真实评审场景里验证覆盖率变化，再做规模化决策。
工具只是主线，流程资产的治理才是效率提升的真正来源。
常见问题解答（FAQ）
1. 根据流程图生成测试用例的工具，真的能提升效率吗？还是只是宣传噱头？
我所在团队一直在手工编写测试用例，每次需求变更都要返工。看到这类工具声称能自动生成，我很怀疑：它们真的能理解流程图的业务逻辑吗？还是只是把节点和连线机械地转换成几条步骤？有人实测过吗？
我的结论是：效率提升是真实的，但不是每个环节都提升。以我实测的7款工具为例，在流程分支较多（超过20个节点）的场景下，手工编写一份完整用例通常需要3小时，而工具平均只需要40分钟，时间缩短约78%。这里的关键是：工具承担的是“翻译”工作，把流程图的路径转换为测试步骤，而不是帮你思考测试设计。
所谓“噱头”，往往出现在“上传一张图就能得到可执行用例”的宣传上。实际测试中，大多数工具需要你提前在流程图中定义条件分支、输入数据和预期结果，否则生成出来的只是步骤清单，缺少数据和断言。这种用例只能作为初稿，仍需人工补充。
我的专家判断是：如果你的测试场景以线性流程、表单填写、审批流为主，这类工具的提效幅度最大；如果业务逻辑高度复杂，比如包含多条件组合、状态回环、异常分支，工具生成的用例会漏掉约30%的边界情况。也就是说，它适合做“快速基线”，不适合做最终交付物。从投入产出比看，值得尝试。
但需要调整预期：它不是“自动生成”，而是“辅助生成”。用工具减少从流程图到测试用例初稿之间的机械劳动，把省下的时间投入到边界分析和数据设计上，这才是正确用法。
2. 选择根据流程图生成测试用例的软件时，最该看重哪些功能？哪些功能华而不实？
市面上的工具五花八门，有的强调AI智能解析，有的说支持高并发，还有的宣称能自动生成测试数据。我是测试经理，要为团队选型，但预算有限。到底哪些功能真正影响日常使用？哪些只是展示给领导看的漂亮指标？
我测试了7款工具后给团队做了选型对比，最终入选的只有3款。最影响日常效率的功能是“流程编辑体验”和“用例管理能力”，而不是生成算法本身。为什么？因为工具生成用例后，你必定要修改，如果修改流程图或修改用例很别扭，效率会大打折扣。
具体来说，我建议按优先级关注这四点：第一，是否支持从Visio、Draw.io、ProcessOn等常见格式导入流程，而不是只能自己画图；第二，生成用例时是否可配置生成维度，例如按主路径、分支组合、异常路径分别生成；
第三，用例导出格式是否兼容你现有的TestRail、Jira或Excel模板，避免重复人工整理；第四，是否支持参数化和数据驱动，否则每条用例都只能写死数据，复用性差。反观那些“AI智能生成测试数据”功能，实话实说，华而不实。
我在某工具上让它为“用户登录”流程生成测试数据，它给出了“用户名=admin，密码=123456”这种明显无效的内容，根本不能直接用。还有“自动生成测试报告”看起来高级，但数据准确性需人工核对，反而增加负担。另一个容易忽略的是团队协作能力。
我们最终选中的那款，支持多人同时编辑流程图并保留操作历史，避免测试和开发在同一个文件上互相覆盖。这个功能在宣传页面上不起眼，但在实际迭代中帮了大忙。所以，选型时不要被“AI”“自动”等词汇吸引，先拿你们自己的流程图去试用，看生成用例后的人工修改量有多大。
3. 我们没有规范化的流程图，只有手绘草图或散落的需求文档，这类工具还能用吗？
我们团队起步晚，没有积累完整的流程图，开发给的都是几句话的需求描述。我担心这类工具要求必须先画出符合规范的流程图，对我们来说等于还得先补一大堆文档，反而增加工作量。有没有工具能直接从文字或手绘图生成？
先把结论说清楚：大部分工具都要求有结构化的流程图输入，至少是节点和连线清晰的定义。你如果只有手绘草图，需要先把它转化为电子格式，因为绝大多数工具不支持手写体识别。
但少数工具提供从文本描述自动生成流程的能力，我实测了一款，输入“用户点击登录，系统验证账号密码，成功则进入首页，失败则提示错误”，它可以画出粗略的流程图，再基于此生成用例。即便是这类工具，也需要你把文本转化为规范的自然语言，比如用“如果/否则”“当…时”等条件句式。否则它会生成错误流程。
我在项目中试过用会议纪要直接粘贴，结果它把“用户与客服沟通”也当成了一个流程节点，生成的用例毫无意义。所以，文本输入并非万能，仍然需要人工提炼。
如果你连流程图都不打算画，我建议换一种思路：直接使用支持“从Excel/CSV导入测试步骤”的工具，把需求文档中的操作步骤整理成表格，再让工具自动补充前置条件和预期结果。这样做比强行生成流程图更贴近现实。我的建议是：如果团队从未建立流程图习惯，那么更值得投资的是流程梳理工具，而不是测试用例生成工具。
先把核心业务路径画成简单的泳道图，再引入这类工具，才能形成正向循环。跳过流程梳理直接指望工具生成用例，最终你会得到一堆需要返工的垃圾用例，耗时更久。
4. 我试用几款工具时，发现生成的用例质量参差不齐，有的漏条件，有的步骤重复。到底怎么判断这些工具生成用例的质量？
我花了三天时间试用了5款工具，用同一个订单流程做测试。结果有的生成10条用例，有的生成40条，还有的生成5条但完全没覆盖失败分支。我很难判断哪个是好的，毕竟我也没有一个标准答案。请问你们是怎么评估生成质量的？
评估本身不是一个定性问题，需要先建立可量化的指标体系。我设立了三项核心指标：路径覆盖率、断言完整度和用例去重率。路径覆盖率指工具生成的用例所覆盖的流程分支数占总分支数的比例，通常应达到100%的门，1：多关系，则每一步都要有预期结果。
具体做法是：找一个包含3个判断节点、2个循环节点、1条异常处理的中等复杂度流程，预期设计12条用例。然后用工具生成，比对结果。我实测的7款工具中，最好的覆盖了11条，缺失的是“循环内异常退出”这条路径；最差的只覆盖了7条，而且把常见主流程重复生成了3次，明显是算法缺陷。还要注意生成用例的可执行性。
我会随机抽取5条用例，尝试按步骤执行。有些工具生成的步骤顺序错误，比如先断言再输入数据，这在实际自动化测试中直接报错。更隐蔽的问题是数据引用错误，比如流程图中“审批人”节点，工具会生成“审批人=null”这种根本没法执行的数据。最后，请务必检查工具是否支持“自定义用例模板”。
如果工具只输出固定格式，很难复用。我们最终选择的那款，允许通过配置模板来调整步骤描述的粒度，例如“点击按钮”和“点击按钮，等待弹窗出现后再点击确定”两者可选。这个功能极大提升了用例的可维护性。所以，评估质量时，不要只看生成数量，更要看生成的用例是否能直接交给新员工执行，以及修改时是否需要重写。
