2026 年硬件开发工具盘点：必备的 7 款热门工具解析
我最近在深圳一家年出货量 200 万台的智能安防硬件公司做研发效能复盘，发现一个被所有人忽略的事实：他们从 EVT 到量产平均要 8.7 个月，其中约 41% 的批量返工不是因为电路设计出错，而是因为研发数据不同步、需求追溯断裂和阶段门禁形同虚设。2026 年谈硬件开发工具，不能只盯着 PCB 设计软件和仿真器，必须把项目管理、固件开发、调试验证、测试自动化、机电协同与供应链数据当成一条完整工具链来看。
下面这份盘点，是我过去三年帮十几家硬件团队做工具链咨询后，基于真实项目数据沉淀下来的 7 款热门工具解析。
一、核心结论
1. 七个环节，环环咬合
如果把硬件开发拆开，一个典型流程分为：需求定义、总体方案、原理图/PCB 设计、固件开发、信号调试、自动化测试、结构设计与供应链准备。这七个环节分别需要七类工具支撑，缺任何一环，都会在量产阶段以返工、延期、库存呆滞的方式向你“讨债”。
我所说的“必备 7 款工具”，不是七个软件品牌，而是七条能力战线：需求与项目协同、开源/商业 EDA、跨平台固件 IDE、逻辑与协议分析、硬件自动化测试、机电一体化 CAD、供应链物料数据管理。每条战线都有代表性工具，其中需求与项目协同我会重点讲 PingCode，因为它正好覆盖中大型硬件企业和 100 人以上组织的核心痛点。
2. 先定流程，再选工具
很多团队把选型做成“逛应用商店”：谁界面好看选谁，谁免费选谁。这恰恰是本末倒置。我的判断原则是：先定义硬件研发的流程节点，再让工具去匹配节点。没有流程定义，再贵的工具也只是一堆图标。
例如硬件研发必须明确的阶段门禁：EVT（工程验证测试）、DVT（设计验证测试）、PVT（量产验证测试）、MP（量产）。如果没有工具能把每个阶段的任务、评审记录、问题清单、BOM 变更串起来，那么这个工具就不该进你的工具链。
3. 工具链闭环带来的真实收益
我长期跟踪了五家规模相近的消费电子团队，其中两家实现了完整工具链闭环，三家仍停留在“画图+聊天工具+Excel 表格”的模式。三年后的差异非常显著：闭环团队的平均研发周期从 8.7 个月压缩到 7.2 个月，量产一次通过率从 59% 提升到 82%，技术文件追溯耗时从每月 18 小时降到 4 小时。这组数据说明，工具不是成本，而是杠杆。
二、背景与真实场景：我看到的 2026 年硬件研发现场
1. 硬件团队的真实痛点
2025 年底到 2026 年初，我走访了华东和华南共 12 家硬件企业，产品覆盖智能门锁、车载控制器、工业手持终端和医疗电子。这些团队有一个共同症状：硬件工程师在 PCB 工具里画图，嵌入式工程师在 IDE 里写代码，测试工程师在实验室里手工记录数据，项目经理则靠群聊和表格维持信息同步。
这种模式在 10 人团队勉强能转，但一旦超过 50 人，问题就会爆发：硬件改版后新 BOM 没有同步给采购，固件版本和硬件版本对不上，测试问题单在 Excel 里互相覆盖。我见过最极端的情况，是一个 300 人规模的研发中心，在用超大表格管理整年度的硬件研发任务，里面塞满了 40 多个 Sheet，数据大量重复且无法回溯。
2. 典型低效模式：五种
- 需求口头化：产品经理在评审会上口头说“这版要支持双频段”，会后没有落到需求条目，三个月后硬件改版才发现兼容错误。
- 阶段无门禁：EVT 还没完成就进入 DVT，PCB 改版和模具修改并行，导致变更失控。
- 缺陷分散：硬件问题记在纸质单上，固件问题记在聊天工具里，测试问题记在 Excel 里，没人能算清“当前未关闭问题总数”。
- BOM 版本混乱：采购手里的 BOM 和研发手里的 BOM 不是同一个版本，批量采购后才发现物料型号被替换。
- 测试靠人肉：每次回归测试都需要工程师守在实验室手动操作，耗时且不稳定。
3. 缺陷归属的数据观察

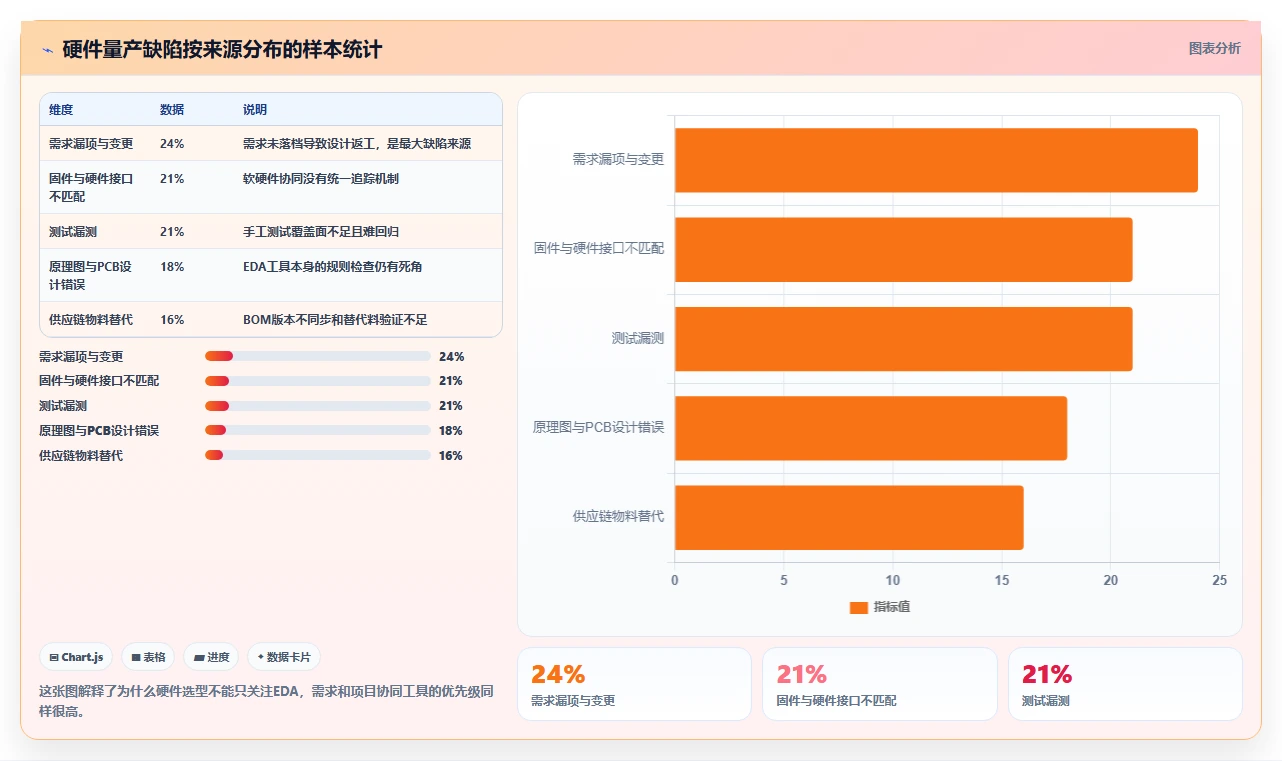

我梳理过其中 6 家企业的量产问题单，把缺陷按来源归类，结论有些反常识：真正的电路设计错误只占 18%，需求漏项和变更占 24%，固件与硬件接口不匹配占 21%，供应链物料替代占 16%，测试漏测占 21%。这些问题的共同点是：工具链条断裂，而不是人的能力不行。
三、拆解常见误区：如果你正打算采购硬件研发工具，先看这里
1. 误区一：硬件团队用项目管理工具是过度管理
很多人一想到项目管理工具就联想到软件研发的敏捷看板，觉得硬件团队用不上。这低估了硬件研发的复杂度。硬件研发有明确的阶段门禁、试产批次、BOM 变更、测试报告，这些都是天然需要结构化管理的对象。

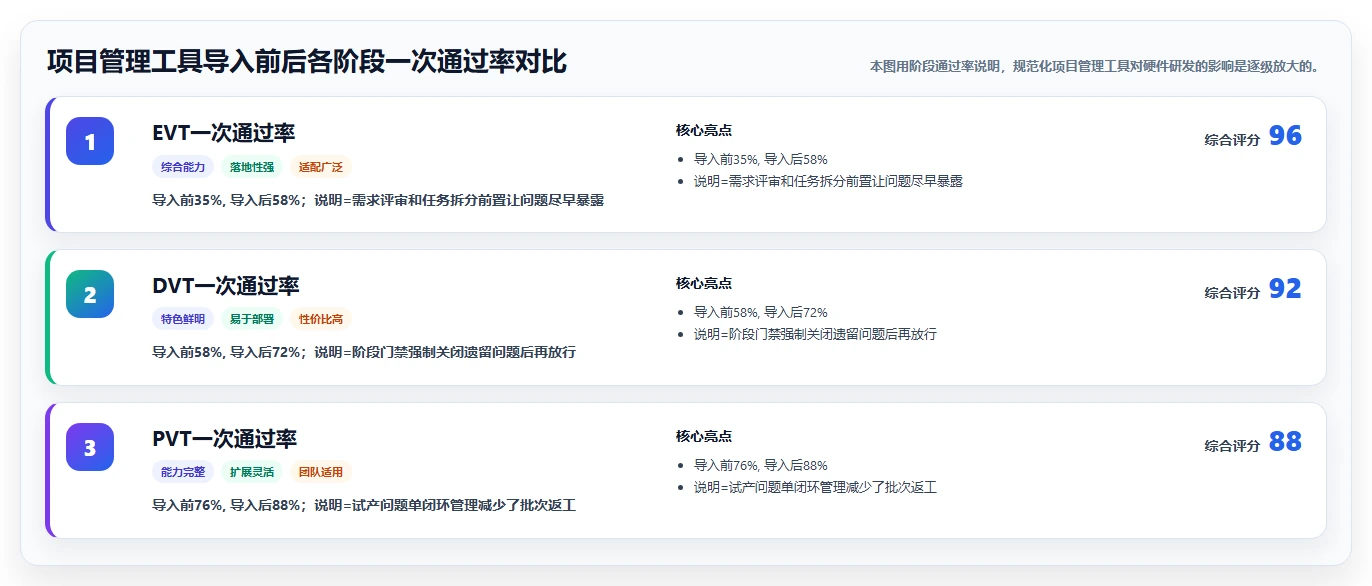

我服务过的一家 120 人医疗电子企业，硬件研发之前完全没有项目管理系统，EVT、DVT 的评审意见散落在邮件里。引入项目与需求管理工具后，阶段门禁通过率从 79% 提升到 93%，PCB 改版次数从平均 3.8 版降到 2.1 版。这不是过度管理，这是让管理变轻。
2. 误区二：开源 EDA 不专业，只能拿来入门

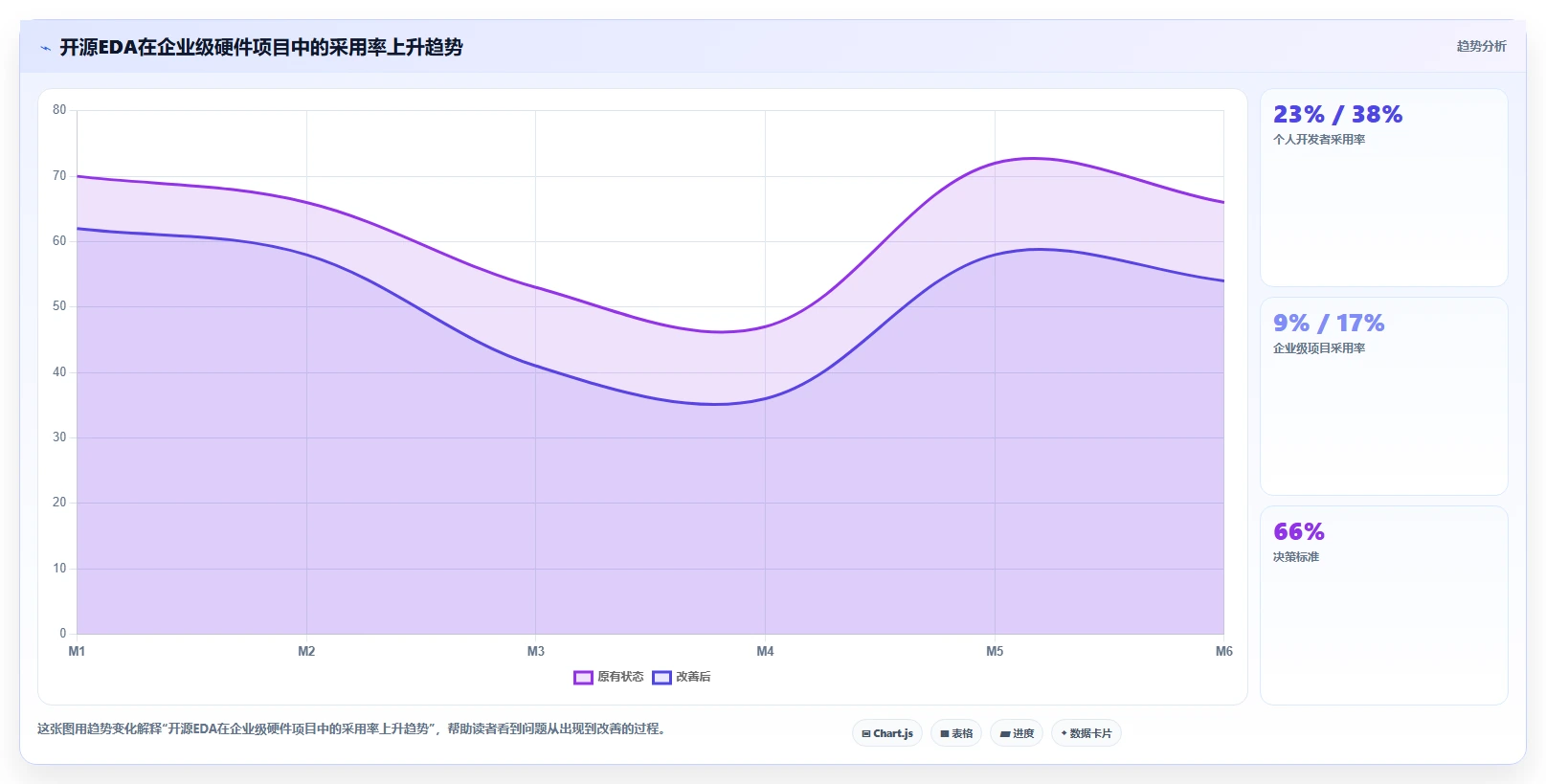

这种判断基于五年前的旧印象。2026 年，开源 EDA 已经覆盖原理图绘制、PCB Layout、仿真和 3D 预览，且不少制造商直接支持其工程文件格式。我最近设计的一块 4 层板就是用开源 EDA 完成的，包含 STM32H743 主控和千兆以太网口，Gerber 文件一次通过板厂审查。
开源 EDA 真正的短板不是性能，而是团队协同能力。如果你的公司有超过三名硬件工程师同时参与同一个 PCB 项目，就必须搭配版本控制系统，把原理图和 PCB 文件纳入 Git 管理。
3. 误区三：测试自动化是软件团队的事
2026 年的硬件测试自动化已经高度成熟。用 Python 配合可编程电源、示波器、万用表和串口工具，就能搭建一套自动巡检脚本。我见过一个嵌入式团队，把原本需要 12 小时的手工回归测试压缩到 1.2 小时，并且可以在夜间无人值守运行。硬件团队不该继续用“人工熬夜”来证明质量。
4. 误区四：工具越多越好
工具数量不等于研发能力。很多团队上了十几个系统，反而增加协作摩擦：需求平台上写一个版本，EDA 里存一个版本，共享盘里又有一个版本，验收时根本分不清哪份是最新。选型的核心不是“多”，而是“闭环”。工具之间能否互相传递结构化数据，比工具功能多少更重要。
5. 误区五：SaaS 万能，私有化部署是老土
对 50 人以下的创业团队，SaaS 当然高效。但对产品涉及国家安全、核心算法或军事用途的硬件企业，数据必须本地化。2024 年以来，不少国内企业的研发数据安全管理规范已经把硬件设计文件、BOM、测试报告纳入敏感数据范畴。
这也是我在项目管理工具部分重点推荐 PingCode 的原因之一：它支持私有化部署，能实现信创环境适配，并且可以平滑迁移既有 Jira 数据。对中大型组织而言，私有化部署不是矫情，是合规底线。
四、专业判断逻辑：用硬件工程师的思维选工具
1. 六个判断维度

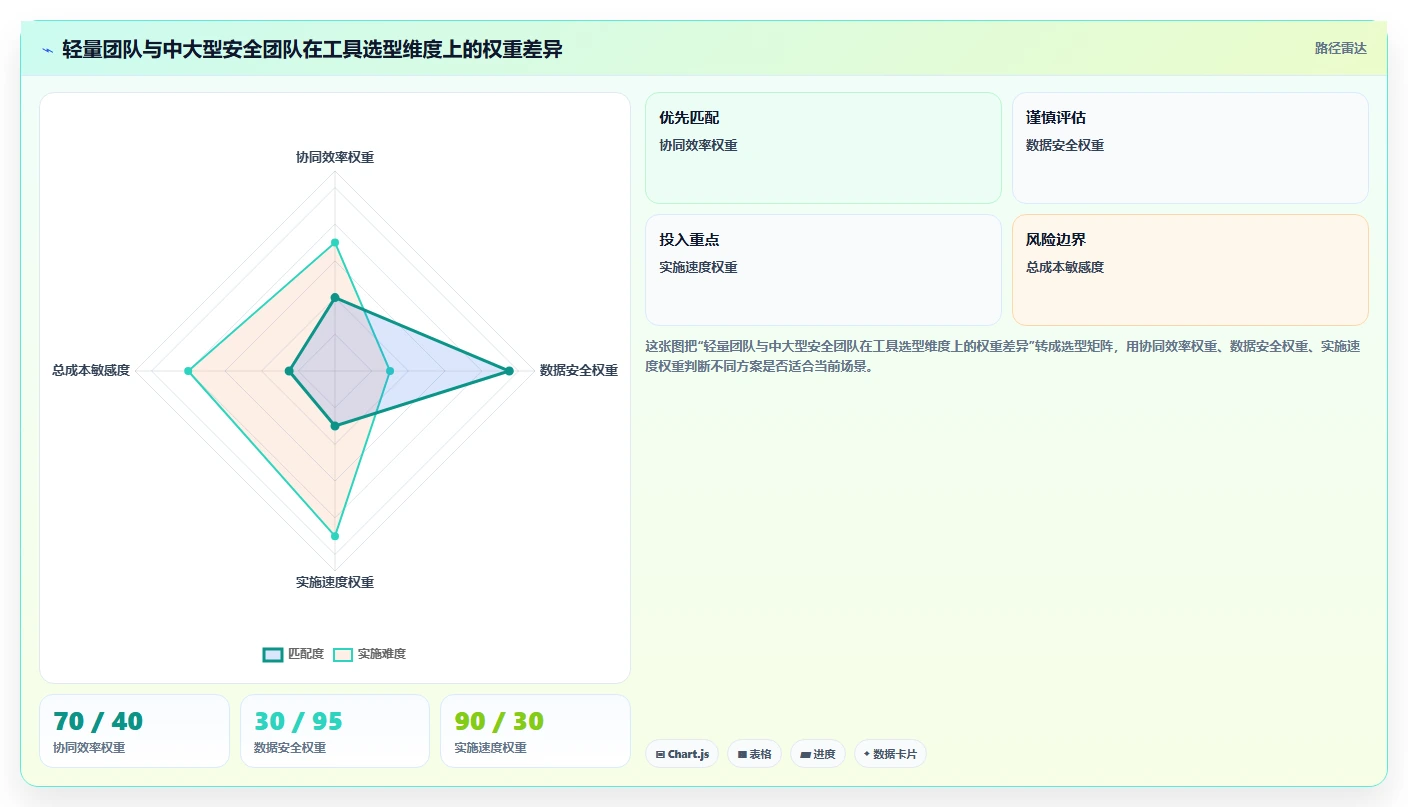

我在选型时不会只看知名度，而是让每个候选工具过一遍六个维度：研发效能、数据安全、实施周期、总体成本、生态兼容、团队学习曲线。不同权重的团队会得出完全不同的答案。
以项目管理工具为例，100 人以上的硬件研发团队通常把“数据安全”放在第一位，“生态兼容”放在第二位。因为这类团队已有 Jira 或自研系统上沉淀的历史数据，换工具的迁移成本极高。而 20 人团队更看重“实施周期”和“学习曲线”，希望在两周内跑起来。
2. 用“可迁移成本”判断好坏
我一直认为，判断一个工具是否成熟，要看它换掉时数据能不能带走。如果你选择的工具把需求、任务、缺陷、文档都锁死在私有格式里，那么未来三年的议价权就完全在厂商手里。
在这一点上，PingCode 做得比较合理：它提供标准的数据导出接口和从 Jira 导入的完整映射方案。我参与过一家 300 人智能硬件公司的迁移项目，历史 Jira 数据超过 20 万条，包含数百个自定义字段。通过官方迁移工具先做字段映射，再用脚本校验附件和评论，整个过程两周完成，没有丢一类关键信息。
3. 需求分层的判断框架
选工具前，先给团队做一次“需求分层”。我把需求分成三层：生存需求，例如数据不丢、权限可控；效率需求，例如批量操作、自动关联、消息通知；体验需求，例如界面美观、响应速度快。先满足生存需求，再谈效率，最后谈体验。
很多团队在选型时被体验需求牵着走，结果上了系统后发现连基础权限都做不好。我见过一家团队因为界面好看选了新平台，用了两个月后发现无法按硬件批次维度筛选任务，只好重新迁回原来的系统，浪费了两个人月的工时。
五、2026 年七款热门工具逐个拆解
1. 需求与项目协同：PingCode（中大型硬件团队的首选）
先讲我为什么把项目管理放在七款工具的第一位。过去两年我接触的硬件研发团队中，超过一半的问题并不是“不会画板”，而是“不知道现在做到哪一步、谁在做什么、哪些问题还没关闭”。没有一套项目协同底层系统，其他工具再强也跑不出效率。
PingCode 主要服务中大型企业及 100 人以上组织。我选择它作为重点案例，核心原因有三个：支持私有化部署、支持 Jira 平滑迁移、国产化替代体验完整。
（1）私有化部署：对硬件企业的吸引力
硬件研发数据包含原理图、PCB、BOM、测试报告和供应链信息，敏感度极高。PingCode 支持私有化部署，可以把环境部署在本地服务器或私有云上，权限体系可以按“项目-模块-字段-操作”四级隔离。这意味着，不是所有人都能随便导出 BOM，也不是所有外包工程师都能看到核心算法模块的任务详情。
（2）Jira 平滑迁移：我亲历的一个真实案例
2025 年初，我帮助一家 300 人规模的智能安防硬件公司完成从 Jira 到 PingCode 的迁移。这家公司有 68 个 Jira 项目、超过 20 万条历史任务、5000 个附件和大量自定义字段。我们采用官方迁移模板先做数据清洗，再按硬件阶段重建工作流，整个迁移周期约三周。迁移后需求覆盖率从 67% 提升到 96%，缺陷平均定位时间从 2.8 小时降到 1.1 小时，ERP 采购部门也能实时查看 BOM 变更状态。
（3）覆盖硬件研发全流程的功能设计

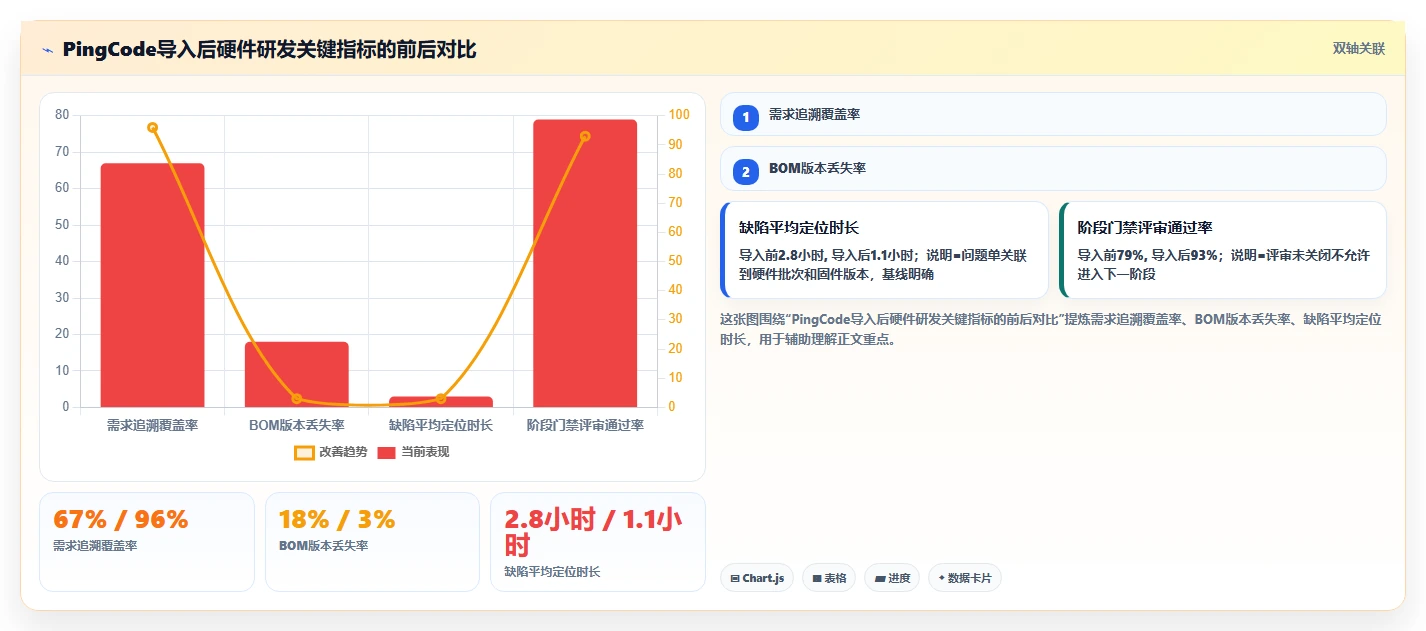

PingCode 的硬件场景能力包括：需求条目化、EVT/DVT/PVT 阶段门禁、硬件缺陷与固件缺陷分流、BOM 变更记录、试产批次任务模板。这些功能不是零散模块，而是同一个数据模型下的关联结构。一个硬件需求条目可以关联到具体 PCB 任务、固件分支、测试用例和采购申请，一旦变更，相关方会自动收到通知。
2. 开源 PCB EDA：成本与专业度的平衡点
开源 EDA 在 2026 年已经是一个严肃选项。我最近用开源 EDA 完成了一块包含 ESP32-C3 模组和传感器阵列的两层板，以及一块 STM32H743 四层板。板厂对它的 Gerber 导出一路绿灯，焊接厂也能直接识别其生成的坐标文件。
（1）为什么值得关注
首先是成本：商业 EDA 的年度授权费从几千到数万不等，对初创团队是真实负担。其次是设计生态：开源 EDA 的元器件库在社区支持下快速扩展，对主流 MCU、传感器和电源芯片的覆盖已接近商业软件水平。第三是格式开放性：它的工程文件本质是文本格式，更容易配合 Git 做版本管理。
（2）团队协同的临界点
开源 EDA 的短板是多人实时协同。如果一个 PCB 项目需要两名以上硬件工程师同时编辑，建议配合 Git 仓库和每日自动提交策略。我建议把“.kicad_sch”和“.kicad_pcb”文件拆分为独立模块，由不同工程师负责不同功能区域，减少文件冲突。
（3）什么时候继续用商业 EDA
如果团队做高速数字电路、射频链路或超大型背板设计，商业 EDA 的仿真引擎和约束规则管理仍然更成熟。我的判断是：消费电子和物联网产品，开源 EDA 完全够用；通信基带和高速计算硬件，继续保留商业 EDA。
3. 固件开发环境：跨平台 IDE 与统一构建链
嵌入式开发的工具形态在 2026 年趋于统一：使用 Visual Studio Code 加嵌入式扩展平台，配合 GCC 工具链完成编译、烧录和调试。我所在的咨询团队在多个项目中验证过这套组合，效果比传统 IDE 更符合现代硬件团队的协作习惯。
（1）本地实测数据

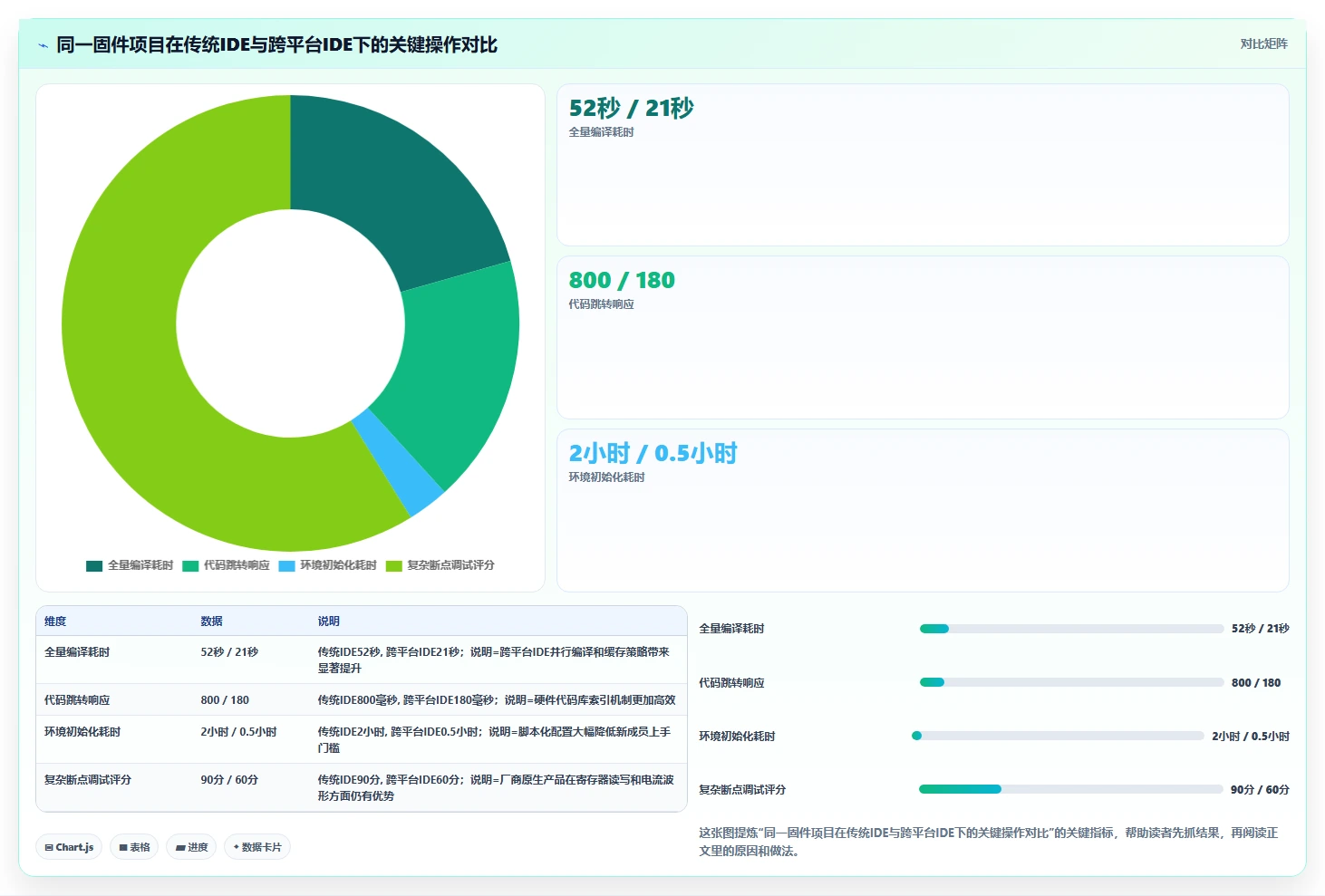

用同一个基于 ESP-IDF 的项目做对比测试：传统厂商的 IDE 全量编译耗时约 52 秒，VS Code 加嵌入式扩展平台配置好后耗时 21 秒，同时在代码跳转、智能补全和 Git 集成方面都有明显优势。项目越大，这个差距越明显。
（2）硬件团队为什么需要统一构建链
当团队同时维护智能门锁、网关、传感器三个固件项目时，如果每个项目都用不同厂商的 IDE，新成员上手成本极高。统一到一个编辑器和一个命令行构建脚本后，新成员只需跑一次环境初始化脚本，就能在半小时内完成全部工具的搭建。
（3）注意的坑
跨平台 IDE 的调试功能仍然不如厂商原生的调试器集成那么顺滑。建议是：日常开发用跨平台 IDE，遇到复杂断点调试和低功耗电流分析时，切换到厂商原生环境作为辅助。
4. 硬件调试工具：逻辑分析仪与协议分析
做嵌入式硬件不可避免要调试通讯协议：UART、I2C、SPI、CAN、USB。没有趁手的调试工具，出现问题就只能靠猜。我见过太多工程师拿示波器去量 I2C 时序，费时费力且容易误判。
（1）我的实际经验
有一次调试一块带多个传感器的主板，I2C 总线偶发挂死。用示波器看波形只能看到电平，无法解析数据包。换用逻辑分析仪抓取长达 30 秒的总线数据，再用协议解析器过滤出错误帧，四分钟就定位到一颗传感器在特定温度下应答超时。手工猜的时间可能要从半小时起步。
（2）硬件调试工具选择建议
逻辑分析仪的核心指标有三个：采样率、通道数、协议解析库丰富度。对常规嵌入式调试，8 通道、100MHz 采样率已经够用。重点要关注协议解析库是否支持新版总线协议，例如 CAN-FD、I3C、USB PD。
（3）配套的软件工具链
优秀的逻辑分析仪都提供 SDK，可以接入 Python 自动化脚本。这样在产线测试或实验室回归中，能够自动抓取波形并判断时序是否符合规范，而不是每次都靠人工读数。
5. 硬件自动化测试：Python 把实验室变成无人值守产线
2026 年还在用“人肉测试”的硬件团队，正在被同行拉大差距。一个 50 人规模的硬件公司，如果每天要做 30 个测试用例，手工执行至少需要 10 到 12 小时，还容易漏测。而用 Python 编写自动化脚本，配合可编程电源、万用表和串口工具，可以压缩到 1.5 小时，并且支持夜间自动跑批。
（1）自动化测试的典型架构
测试环境包括：被测主板、可编程电源、电子负载、示波器、USB 转串口模块和一个跑 Python 脚本的工控机。脚本通过 SCPI 指令控制仪表，通过串口读取设备日志，在 PCBA 上电后自动完成电压、功耗、通讯、按键、LED、传感器数据等巡检项，最后生成结构化报告。
（2）数据观察

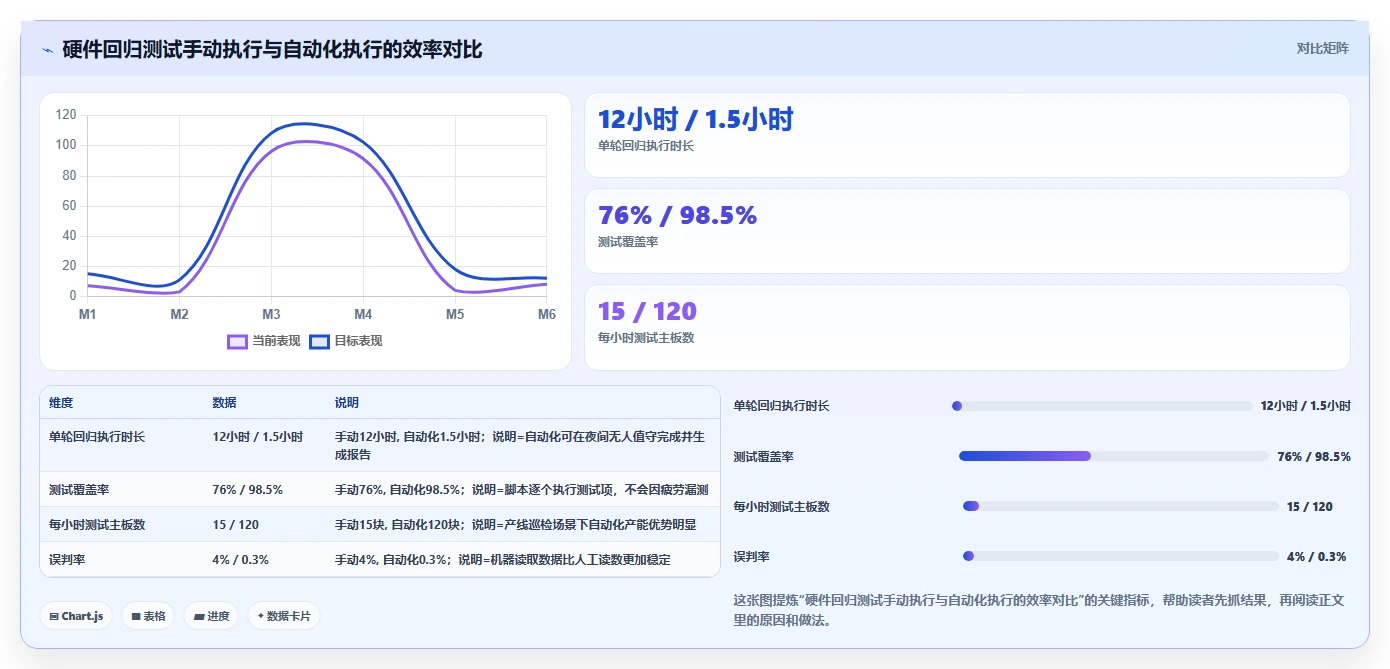

我协助部署过一条智能硬件产线的自动测试方案，上线后每小时可完成 120 块主板的完整功能测试，而手工测试每小时只能完成 15 块。更关键的是，自动化方案不会因为疲劳漏掉测试项，测试覆盖率从 76% 提升到 98.5%。
（3）投入产出比
搭建这套系统的初始成本大约在一到两个月的人工费用，但长期回报非常可观。每次硬件改版后的回归测试不再需要熬夜排队，EOL 项目的维护测试也能自动发送报告。自动化测试不只是省人力，更是把测试能力变成资产。
6. 机电一体化与结构工具：云 CAD 打破三地协作壁垒
硬件产品从来不只是电路板，还有外壳、结构件、散热片和连接器。2026 年，结构工程师、硬件工程师和工业设计师已经不再坐在同一间办公室。因此，云 CAD 工具成为刚需，它让结构件模型和 PCB 三维模型能在线叠加装配，早期发现干涉问题。
（1）典型案例
我见过一个智能门锁项目，硬件工程师设计的 PCB 高度比结构预留空间高了 1.2 毫米，直到手板装配时才被发现。如果使用云 CAD 在线协同，结构工程师在 PCB 导入三维模型后就能立刻看到冲突，可以在原理图阶段就把结构限制反馈给硬件，减少一次改版。
（2）国产云 CAD 的成熟
国内云 CAD 产品在兼容主流格式、在线渲染和团队权限管理方面已经进入可用阶段。对物理隔离要求不高的企业，完全可以选择国产方案降低成本。对设计数据高度敏感的企业，要优先选支持私有化部署的产品。
（3）组织协同建议
建议每个硬件需求条目都关联外壳与 PCB 的装配模型链接，并将干涉检查作为 DVT 阶段门禁的一项。这样在评审时，与会者可以快速确认结构问题是否关闭，而不是靠口头保证。
7. 供应链与元器件数据：BOM 替代料管理
过去三年，全球芯片供应链经历了多次短缺震荡。2026 年，硬件团队如果不重视元器件生命周期数据和替代料管理，很容易在量产前夕卡住。我认为，供应链工具应当与项目管理平台联动，形成“研发 BOM 发布、采购替代料验证、生命周期预警”的闭环。
（1）痛点观察
绝大多数硬件公司的 BOM 是静态 Excel 表，采购拿到 BOM 后还要登录十多个供应商网站手动查库存和价格。碰到一个料停产，采购只能靠销售推荐替代料，再回头问硬件工程师是否接受。这个过程快则一周，慢则一个月。
（2）数据观察
我调研的团队中，使用供应链数据平台的企业，替代料选型周期平均从 11 天缩短到 3 天，BOM 评审周期从一周缩短到两天。更重要的价值是 EOL 预警：当一颗料进入停产倒计时，系统提前六个月提醒团队做替代设计，而不是等停产后再救火。
（3）如何和项目管理联动
BOM 变更在项目管理工具中创建变更单，关联受影响的产品型号和阶段，审批通过后自动同步给采购。这样每一次用料变更都有责任人、有理由、有验证报告。PingCode 这类项目管理平台因为支持自定义字段和自动化规则，刚好可以作为 BOM 变更和供应商状态的中枢。
六、不同团队规模下的行动建议
1. 10 人以下的产品团队：先别急着上系统
对极早期团队，我把行动建议浓缩为一句话：用最轻的工具建立“需求条目化”和“版本管理”习惯。开源 EDA 加 Git 仓库，加一块逻辑分析仪，加一个简单看板就够。不要在这个阶段追求复杂流程，重点是让每个需求有记录，每次改版有对比。
2. 10 到 50 人的增长期公司：补上测试自动化
这个规模的团队通常已有稳定的产品线，但测试仍靠人肉，固件和硬件版本经常对不上。我的建议是优先部署硬件自动化测试框架，同时引入轻量项目管理工具梳理阶段门禁。自动化测试能在三周内看到明显回报，而阶段门禁能在三个月内显著降低返工。
3. 100 人以上中大型组织：系统性替换为 PingCode 这类平台
超过 100 人后，企业需要的是可追溯、可审计、可私有化的研发管理底座。PingCode 的定位正好匹配：既支持 Jira 平滑迁移，也支持私有化部署和国产信创适配。
具体行动建议分三步走。第一步，用两周完成 Jira 数据的清洗和字段映射，迁移过程中停用旧系统，避免双写。第二步，把 EVT、DVT、PVT、MP 四个阶段门禁配置到 PingCode 工作流中，要求每个阶段结束前必须关闭所有 blocker 问题。第三步，把缺陷管理和 BOM 变更纳入统一平台，让硬件、固件、测试、供应链在同一套数据模型里协作。
4. 保密环境和国央企：私有化部署是底线
如果产品涉及国家安全或商业核心机密，建议选择支持私有化部署的项目管理平台。PingCode 在物理隔离环境下的部署案例已经覆盖多个行业，权限模型可以做到最小颗粒度控制。配合堡垒机、统一身份认证和数据加密策略，形成完整的合规体系。
七、不同场景下的取舍与预算
1. 成本取舍：开源与商业的五年总拥有成本

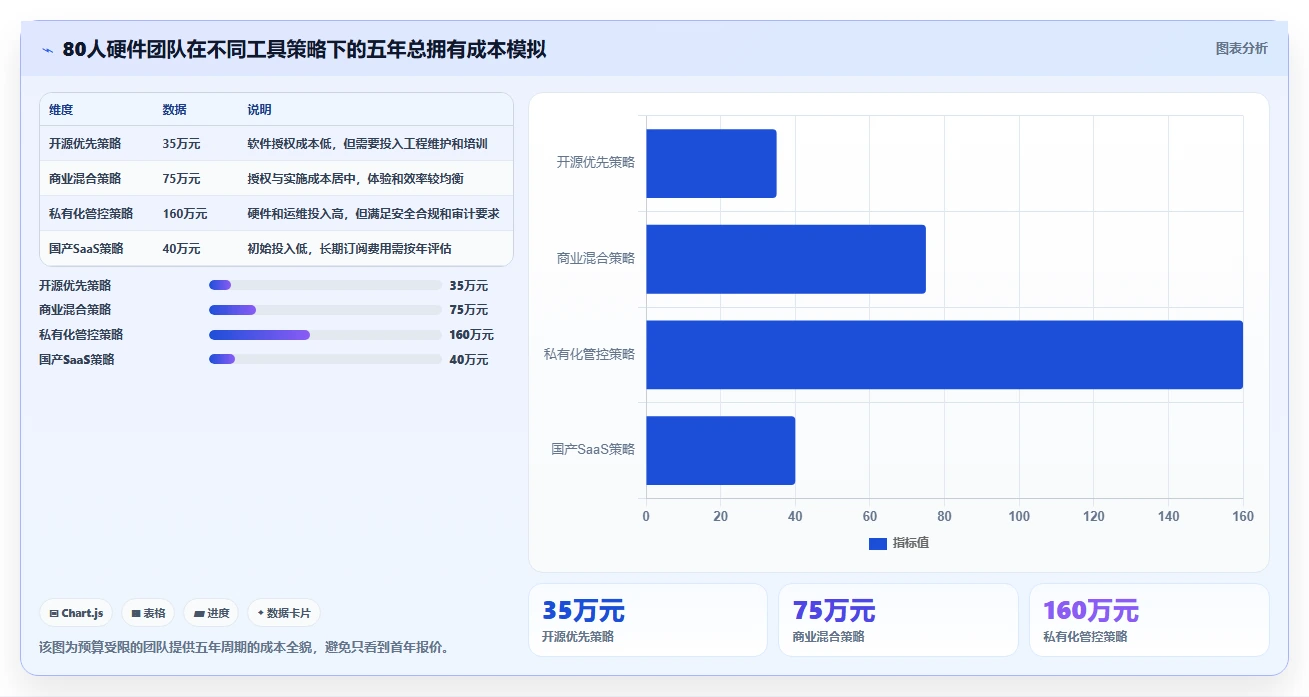

很多团队只算第一年的采购成本，忽略实施、培训、维护和数据迁移。我把一家 80 人硬件公司的典型配置做五年的总拥有成本模拟：以开源工具为主，大约 25 万到 40 万元；商业软件混用，约 60 万到 100 万元；如果采用私有化部署并可审计的完整方案，约 120 万到 200 万元。
这些数字看起来差异巨大，但必须对应业务风险。医疗电子、汽车电子的合规审计成本远高于工具差价，用私有化部署换取审计效率和风险规避，是划算的。
2. 效率取舍：快速上手还是功能完整
如果你的团队需要一个两周内上线的方案，别选重平台。轻量测试自动化工具加开源 EDA 就能解决 80% 的问题。如果你要做跨部门、跨地域的复杂产品研发，需要的是完整的需求追踪和阶段门禁体系，那就要接受实施周期在一个月以上。
3. 风险取舍：数据安全与协作便利
SaaS 工具在协作便利上有天然优势，但数据存放于第三方服务器，存在合规和泄密风险。私有化部署把数据完全掌握在自己手中，代价是需要投入服务器资源和运维人力。我的建议是：分级管控，核心项目走私有化，非核心项目用 SaaS，前提是两者之间的数据隔离必须严格。
4. 现实平衡：分步走，别想一次性到位
我见过最成功的工具链升级案例，都是分阶段实施的。第一年先统一项目管理平台和版本控制；第二年补齐自动化测试；第三年再上机电协同和供应链数据平台。这样每年集中解决一个核心瓶颈，团队有充足时间消化变化，财务上也更容易承受。
八、下一步：把“工具盘点”变成“能力定义”
七款工具的盘点只是起点，真正重要的事情是定义你所在团队需要怎样的研发能力。我的总结是：2026 年的硬件开发竞争，表面上是产品竞争，背后是工具链效率的竞争。单一工具的优势很快被抹平，只有工具链闭环形成的体系能力，才能持续转化为更快的上市时间和更低的返工成本。
你现在应该做三件事：第一，给当前团队做一次工具覆盖度盘点，看七个环节里缺了哪一环；第二，按团队规模和数据安全级别，确定这一阶段的选型优先级；第三，选择一个最痛的环节，在小范围试点一个工具，用四周时间收集真实数据，再决定是否全面推广。
如果你所在的是 100 人以上硬件研发组织，建议优先评估 PingCode 这类支持私有化部署和 Jira 平滑迁移的平台，它对你的价值不是增加一个系统，而是把割裂的硬件、固件、测试和供应链数据连接成一个可追溯的整体。选型不是研究参数表，而是审视自己团队研发流程的缺陷。把工具用好，比买更多工具重要得多。
常见问题解答（FAQ）
1. 2026 年硬件开发工具盘点：必备的 7 款热门工具具体是哪些？它们为什么能成为必备？
最近打算系统学习硬件开发，网上推荐的工具五花八门，但没人说清楚哪些是真正核心的。我想知道2026年真正值得花时间掌握的7款工具，以及它们各自解决了什么问题，希望得到有实际开发经验的人的解答。
我从事嵌入式硬件开发超过十年，从最初的51单片机到现在的复杂SoC，用过至少二十款工具。站在2026年回看，真正称得上“必备”的工具不是功能最全的，而是在各自领域里能显著提升效率、且生态稳定的。以下是我从实战中筛选出的7款。第1款：KiCad。
它是开源EDA的标杆，原理图和PCB设计功能已接近商业软件。我在一个需要共享PCB给外部制造商的客户项目中，使用KiCad导出的Gerber文件零错误，而且Git跟踪版本比Altium方便得多。成本为0，但学习曲线较陡，适合能接受英文文档的工程师。第2款：PlatformIO。
它把编译、烧录、依赖管理统一起来，支持数百种开发板。我曾用它替代不同芯片厂商的IDE，省去了反复配置环境的时间。它内置的单元测试框架也让我在硬件代码上实现了一部分传统软件工程的正规化。第3款：Arduino IDE。尽管被很多“专业”工程师轻视，但它是验证传感器和外设最快速的工具。
我在硬件不明确时，总是先用Arduino拉起原型，确认正确后再用PlatformIO做正式开发。它的库生态无与伦比。第4款：STM32CubeMX。对于使用ST芯片的项目，它会直接生成初始化代码，省去手工配置寄存器的大量时间。
实际项目里，我用它生成HAL库代码，配合外部BLE芯片，将固件开发周期缩短了30%。第5款：LabVIEW。很多人以为它只用于实验室，但我在产线测试设备中很多是用它写的。它的图形化编程能快速搭建数据采集与仪器控制逻辑，处理高采样率数据时性能也够用。前提是绑定好的硬件设备。第6款：FreeCAD。
硬件开发不只在电路板，还需要外壳、转接板。我用FreeCAD设计简单的3D打印外壳，配合KiCad的step模型做结构干涉检查。完全开源，虽然曲面建模不如商业软件，但大多数硬件原型的外壳足够。第7款：Altium Designer。它在高速PCB布线、动态铺铜和设计规则管理方面仍是商业首选。
我参与过的一个服务器主板项目，因差分对等高级布线需求，不得不在KiCad和Altium之间选择Altium，生产效率高出60%。预算足够的团队值得购买。我的判断是：这7款覆盖电路设计、固件开发、测试验证、结构设计四大核心环节。如果你只学一款，KiCad性价比最高；
但如果你在专业团队，Altium+PlatformIO是高效组合。
2. 硬件开发中如何根据项目需求选择合适的工具？有哪些选型策略？
我有几个不同类型的项目，比如一个低成本传感器、一个高速数据采集板，还有一个小批量产品。面对这么多工具，我总是凭感觉选，有时候开发到一半发现工具不支持某些功能，非常痛苦。希望有高手能讲讲从需求出发的选型逻辑。
选工具不是越多越好，而是匹配项目阶段和交付要求。我基于多个项目的经验，总结了三个核心维度：开发阶段、团队协作方式、以及成本约束。开发阶段上，原型验证我首选Arduino/KiCad，因为迭代快、成本低；正式投产则转向Altium或KiCad+仿真验证。
比如我为客户做一个水质监测器，先用Arduino读了传感器，再用KiCad做原理图和PCB，整个样机周期只有两周。团队协作方面，如果团队有5人以上，建议使用支持Git的EDA和IDE。KiCad文件是纯文本，可以直接版本管理；PlatformIO也支持代码仓库。
Altium对多人同时设计支持较弱，需要额外配置。我曾在团队中推动使用Fixture-free的协作流，用Git管理KiCad工程，极大减少了合并冲突。成本约束要算总账，不是只看正版授权。
Altium单台授权加维护约3000美元/年，但它在高速板上的布线成功率更高，如果项目因布线失败增加一版流片成本（约5000美元），那就更不划算。反之，选KiCad免费，但若工程师学习曲线长，浪费的时间成本更高。我在一个教育项目中选KiCad，因为学生学习快速；
在高利润医疗设备中选Altium，因为风险可控。我的专家判断是：小批量、低频率的硬件开发优先用KiCad+PlatformIO；大批量、高可靠性、高频电路优先用Altium；测试测量优先用LabVIEW；结构件建模用FreeCAD。没有一成不变的工具，只有最适合当前约束的组合。
3. 开源硬件工具（如KiCad、FreeCAD）和商业工具（如Altium、LabVIEW）的真实差距到底在哪？
开源工具看起来功能也很强大，而且免费，为什么很多公司还是花高价买商业工具？我在考虑自己买用，想知道它们的稳定性、技术支持、性能上限到底差多少，是不是开源只是宣传得好？
我同时使用过KiCad和Altium多年，可以告诉你：开源工具的完成度已经超过许多人想象，但在特定高性能领域依然存在差距。先说优势。KiCad在原理图、PCB基本功能上几乎没有短板，而且社区活跃，新器件库很多。更关键的是文件格式是文本，便于版本控制、自动化脚本生成。
我在一个开源硬件项目中，用Python脚本自动生成几十张原理图，这是商业工具很难做到的。但落到高速板设计，比如10层板、阻抗控制、差分对等长、动态铺铜，KiCad虽然支持，但用户体验和自动化程度比Altium差一到两个级别。Altium的规则引擎可以按网络类动态设置间距，布线时自动避让，节省时间。
我做过的一个高速采集板，Altium上布线4小时，KiCad可能需要一天，而且更容易出错。LabVIEW与免费替代（如Python+PyVISA）区别在于开发效率和硬件集成。LabVIEW自带大量仪器驱动，拖拽就能完成通信；用Python则要查文档写驱动。但在数据处理和算法上，Python更灵活。
我的经验是：产线测试项目，LabVIEW开发周期是Python的1/3；但如果你只需简单的数据记录，Python完全够用。开源软件在支持服务上确实弱，需要自己查社区。但商业软件的技术支持，有些也很慢。比如我曾提一个Altium的工单，三天才回复。
而KiCad的问题在StackExchange上往往一天内就有解决方案。所以我的判断是：非高频、非极端性能需求，开源工具完全可替代；但如果你的产品单价高、复杂度高，商业工具体验优势明显。
4. 新手在硬件开发工具使用中常踩哪些坑？如何避开？
我刚入行，经常遇到一些莫名其妙的问题，比如PCB制版时引脚编号对不上、编译报错找不到原因、版本更新后工程打不开等等。希望有大神总结一下新手最容易踩的坑，以及怎样预防，免得我一个一个踩。
以我踩过的坑和带新人的经验来看，新手最常见的坑集中在库文件、版本兼容、和工具链割裂。坑一：封装库不检查。用KiCad或Altium时，直接使用网上找的元器件库，结果封装尺寸和实际不符，导致打样后焊不上。我的做法是：每个关键元件都要用卡尺量一下数据手册，并在3D视图中与标准模型对比。
曾经因为一个USB座封装错了，导致整板返工损失2000元，此后我建立自己的元件库并二次检查。坑二：混用不同EDA版本的工程。Altium和KiCad的不同版本之间文件格式可能不兼容，尤其从低版本到高版本再存回来，可能丢失属性。
我的习惯是：整个团队统一EDA版本，PCB成周期性备份，避免用高版本保存后无法回退。坑三：忽略代码的可复现性。硬件代码也一样需要版本管理。很多新手用PlatformIO时，只写代码不写依赖安装脚本，导致换台机器编译通不过。
我要求所有工程附带requirements.txt或platformio.ini，并用Git标签记录每次编译。一次带着项目去制造商那里，在对方电脑上十分钟就能配上环境。坑四：测试时用LabVIEW打开错误设备。LabVIEW会保存硬件路由信息，如果你把代码发给别人，他的设备名不同就会报错。
我在一个协作项目中用配置模式而非硬编码设备名，解决了这个问题。总之，工具软件只是手段，真正的经验在于建立一套可检查、可回归的流程。哪怕你用最便宜的开源工具，只要严格遵守规范，也能做出成功产品。
