项目经理必备！来看这 5 款网络计划图绘制软件工具谁更适合你

网络计划图选软件，最容易踩的坑不是买贵了，而是把“能把任务画成网络图”和“能在计划变更后重新计算工期”当成一回事。前者解决表达，后者解决排期；如果项目里程碑、前后置关系和工期经常变化，单纯的绘图工具可能让你每改一次计划，就得手工检查一遍整张图。

一、先讲结论：没有“最强工具”，只有适配的工作方式

1. 五款工具，先按用途分成两组

本文比较 Microsoft Project、Primavera P6、ProjectLibre、Visio 和 diagrams.net。前三者偏向项目计划与进度管理，后两者偏向图形绘制与信息呈现。它们都可能出现在“网络计划图软件”搜索结果里，但解决的不是同一层问题。

需要维护任务依赖、工期和关键路径，优先考察项目排期工具；只需要快速画一张清晰、好看的关系图，优先考察通用绘图工具。如果这两类需求都存在，先确认计划数据由谁维护、图由谁发布，再决定是使用一套工具完成，还是用排期工具计算、用绘图工具美化。

2. 选型时别把“绘图能力”误当成“排期能力”

我判断一款工具是否适合项目经理，通常先问一个问题：如果某项活动延后两天，后续任务的开始时间、项目完成日期和关键路径会不会随之更新？如果答案是否定的，或者需要人手工逐项核对，它更像绘图工具，不应单独承担动态计划管理。

反过来，如果团队只需向客户展示某一时点的任务关系，计划由其他系统维护，那么手工绘图不一定是缺点。它往往更容易控制排版、注释和视觉重点，也能避免把复杂的排期功能引入一个只需一次性交付的场景。

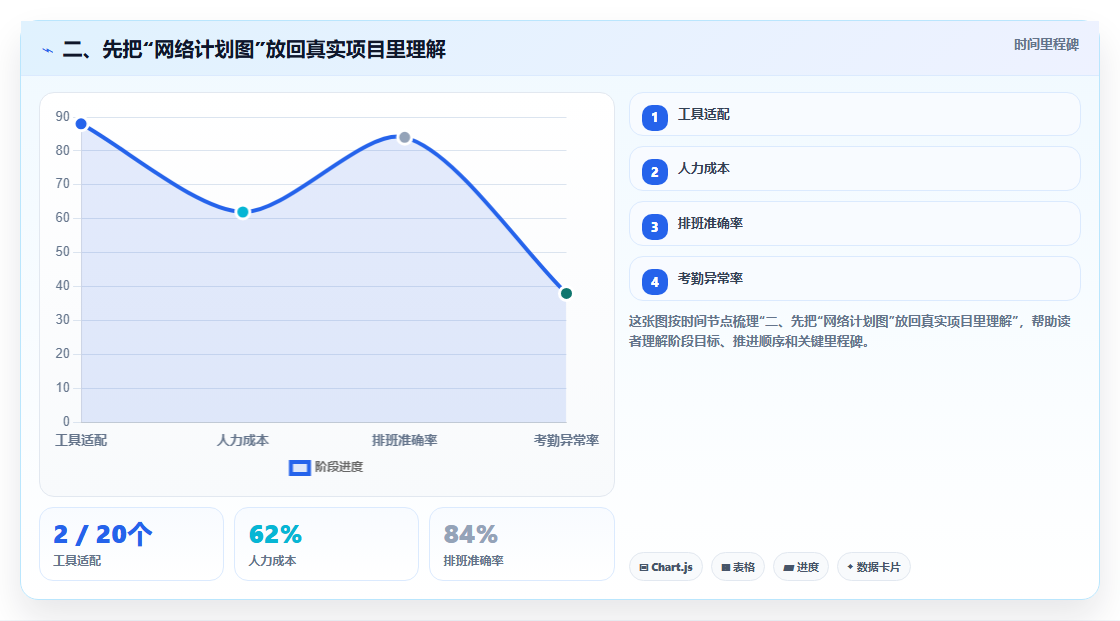

二、先把“网络计划图”放回真实项目里理解

1. 网络计划图关注的是任务之间的逻辑关系

在项目进度管理中，网络计划图通常用于表达活动之间的先后依赖。比如“需求确认”完成后才能开始“方案评审”，“设备到货”和“现场准备”都完成后才能进入“安装”。它的价值不只是把任务画成节点，而是让团队看见：哪些工作可以并行，哪些工作必须等待，以及延误会传导到哪里。

甘特图与网络计划图不是非此即彼。甘特图擅长展示任务在时间轴上的安排，网络关系图更容易看清任务之间的逻辑。项目经理常常需要两种视图：一种用于讨论依赖与关键路径，另一种用于查看日历排期和整体进度。

2. 项目规模不一定决定工具，变更频率往往更关键

一个只有十几项任务、但每天都要调整顺序的项目，维护网络图可能比一个任务很多但计划稳定的项目更费劲。选择工具时，我会把任务依赖数量、计划变更频率、协作人数、交付图表的用途放在一起看，而不是只数任务条目。

例如，项目有 20 个活动，却基本按固定流程执行，轻量排期工具可能足够；另一个项目只有 12 个活动，但采购、审批和现场条件互相制约，且每周都要重排，那么自动计算和依赖管理就更有价值。

3. 先问清楚这张图的“下游用途”

同一张网络计划图，可能用于内部排期、客户汇报、供应商协调、进度审计或投标文件。不同用途对工具的要求不同：内部管理更看重数据更新与计划逻辑；对外汇报更看重可读性、版本稳定和导出效果；审计场景还要考虑修改记录和数据来源。

因此，我不会只问“这款软件能不能画网络图”，还会追问：图里的日期是否来自正式计划？变更由谁批准？导出的版本如何留档？如果这些问题没有答案，图画得再漂亮，也可能只是一个难以追溯的快照。

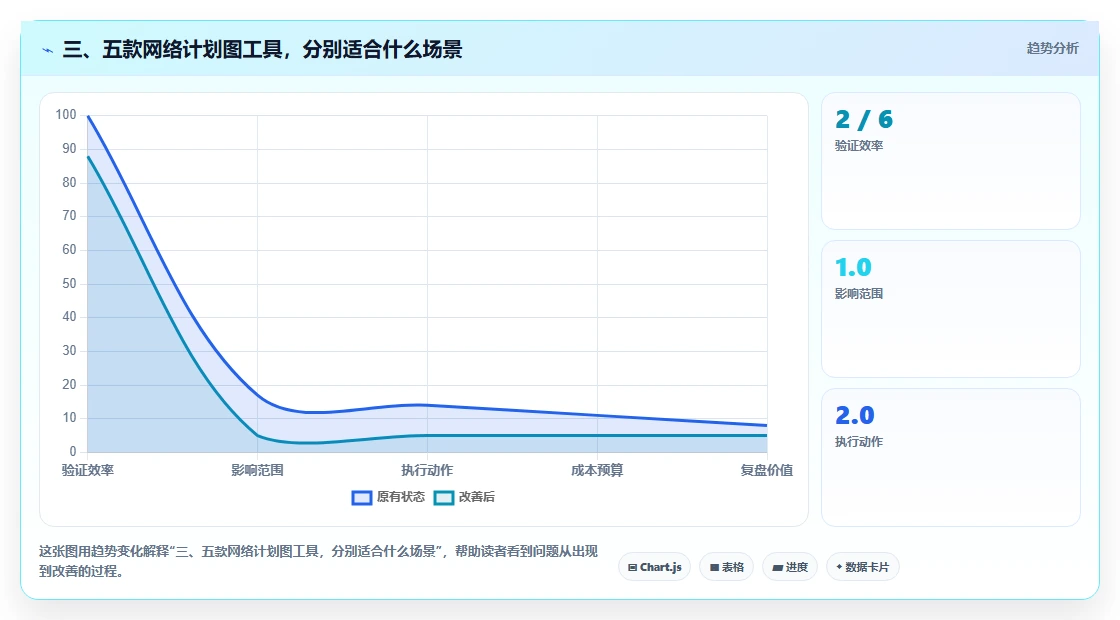

三、五款网络计划图工具，分别适合什么场景

1. Microsoft Project：计划与视图管理之间比较均衡

Microsoft Project 的优势方向，是围绕任务、工期和依赖关系建立项目计划，并通过不同视图观察排期。对于已经习惯桌面计划管理、需要调整任务关系并追踪工期影响的项目经理，它通常比纯绘图工具更接近“计划数据源”。

但“能看到网络图”不代表所有版本、所有部署方式都提供相同能力。选型时应核对所购版本的任务关系管理、关键路径展示、导入导出和协作功能，不能把某一版本的演示画面当成整个产品系列的统一能力。

适合：需要持续更新项目计划、团队已有相关使用经验、需要在计划视图之间切换的项目组。

谨慎：如果团队只做一次性图示，完整排期工具可能增加学习和管理负担；如果多人同时维护，还要先约定计划负责人和文件版本规则。

2. Primavera P6：复杂计划管理优先，实施成本也要算进去

Primavera P6 面向较复杂的计划管理场景，常见选型理由包括活动关系管理、排期控制和项目计划治理。它更适合活动多、接口多、计划责任分工明确，并且需要持续维护基准计划与实际进度的组织。

它的门槛不只是软件操作。团队还要定义活动拆分粒度、编码规则、日历、数据责任和计划更新节奏。没有统一方法时，复杂工具可能只是把原来不一致的计划数据集中起来，未必自动带来更可靠的排期。

适合：计划复杂、跨专业接口多、组织有明确计划管理流程的项目团队。

谨慎：小型项目、偶尔绘图或缺少计划管理岗位的团队，先评估培训、配置和日常维护成本。购买功能前，建议让实际计划负责人参与试用，而不是只由采购或 IT 部门判断。

3. ProjectLibre：关注桌面计划管理与轻量化使用

ProjectLibre 可作为桌面项目计划工具候选，适合希望用任务和关系维护排期、又需要评估软件成本与部署方式的团队。它比纯图形工具更偏向计划数据管理，但具体功能、文件兼容和关键路径能力应以当前版本文档及实际试用为准。

选它时，我会拿团队正在使用的真实项目文件做小范围验证：任务关系能否按预期表达？修改工期后，日期计算是否符合项目日历？导出的文件能否交给协作方继续使用？不要只凭“界面看起来相似”就判断迁移没有风险。

适合：个人或小团队，希望维护基础项目排期，并愿意先验证兼容性的场景。

谨慎：如果协作依赖多人实时更新、复杂权限或组织级计划治理，需提前检查当前版本和部署方式是否满足要求。

4. Visio：把关系表达清楚，不等于自动计算项目工期

Visio 更适合制作结构清楚、版式可控的图形内容。对于管理汇报、流程说明或固定版本的网络计划图，项目经理可以按沟通对象调整节点布局、颜色、注释和视觉层级。

需要明确的是，手工绘制的节点和连线不等同于可计算的任务数据。若活动工期或前后关系变化，绘图者仍需确认受影响的节点、连线和标注是否全部更新。若把它当成唯一计划台账，变更越频繁，漏改风险越值得重视。

适合：重点在图形呈现、结构说明和正式汇报，计划数据由其他来源维护的场景。

谨慎：项目需要频繁重排、自动计算完成日期或持续追踪关键路径时，不宜只依靠手工画图。

5. diagrams.net：轻量绘图灵活，计划逻辑要由人把关

diagrams.net 是通用图表绘制工具候选，适合快速搭建任务节点、连接关系和说明文字。对于需要在不同设备上编辑、分享图文件或制作简单关系图的用户，它的使用路径通常比专业排期工具轻。

但它的核心用途是绘图，不应默认具有项目排期软件的任务调度能力。团队可以用它画出“看起来正确”的关系图，却仍要另行验证工期、依赖逻辑和关键路径。存储和协作方式也要按实际使用的部署方案确认。

适合：图示为主、计划相对稳定、需要快速表达任务关系的个人或小团队。

谨慎：当图表变成唯一进度依据，且频繁发生日期变更时，要评估人工校验所花的时间和漏改风险。

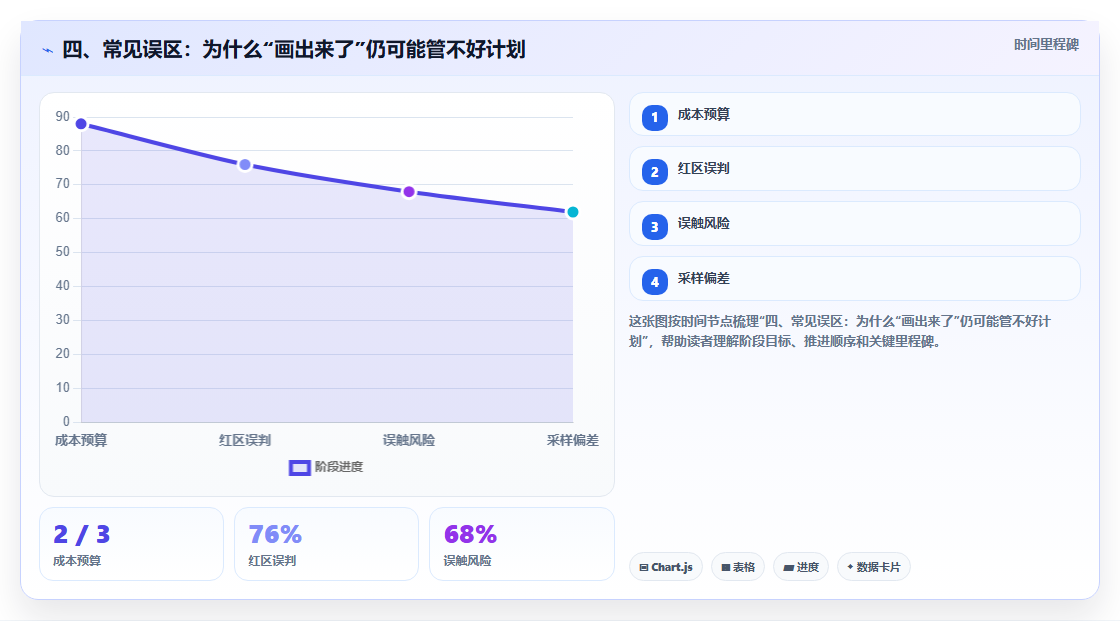

四、常见误区：为什么“画出来了”仍可能管不好计划

1. 误区一：把网络图和甘特图当成同一种东西

两种图表可能描述同一项目，却各有侧重。网络图便于追踪逻辑依赖，甘特图便于查看时间分布。只用网络图做日常状态汇报，读者可能难以快速判断某项工作何时开始、何时结束；只看甘特图，又可能忽略任务之间的强制依赖。

我的做法是先确定讨论问题，再决定视图。讨论“哪项工作卡住了后续活动”，看关系；讨论“下个月哪些工作同时占用资源”，看时间轴。不要为了统一格式，强迫一张图回答所有问题。

2. 误区二：软件支持连线，就等于支持关键路径分析

关键路径不是把最长的一串节点用红色标出来那么简单。它依赖活动工期、关系类型、日历和排期规则等输入。输入数据不准确时，软件计算得再快，也只会给出精确外观的错误结论。

尤其要检查关系类型、工作日历和约束条件。若一个任务实际受审批日期限制，却只被建成普通前置关系，或项目日历把非工作日处理错了，关键路径结论可能与现场实际不一致。

3. 误区三：用截图代替计划数据

图片方便传阅，却不适合承担唯一数据源的职责。截图无法直接告诉读者任务工期、关系类型、计划基准和最近修改者。项目经理若只保留图片，后续更新就要重新人工反推任务逻辑，版本之间也更难核对。

更稳妥的做法是保留计划源文件或结构化任务表，图表作为沟通输出。每次发布时写明基准日期、版本号和责任人；涉及重大变更时，记录变更原因与受影响路径。

4. 误区四：只看软件价格，不看每次变更的人工成本

软件采购费用容易被比较，人工维护成本却常常藏在日常工作里。一次变更看似只改一个工期，实际可能还要检查后续活动、里程碑、汇报图和对外承诺日期。若一个月改十次，手工核对的累计时间可能远超过最初的制图时间。

因此，评估成本时应把使用人数、计划更新频率、培训时间、文件交接和审查工作都纳入。免费或低价不必然便宜，功能齐全也不必然划算，关键看工具是否降低团队真实工作量。

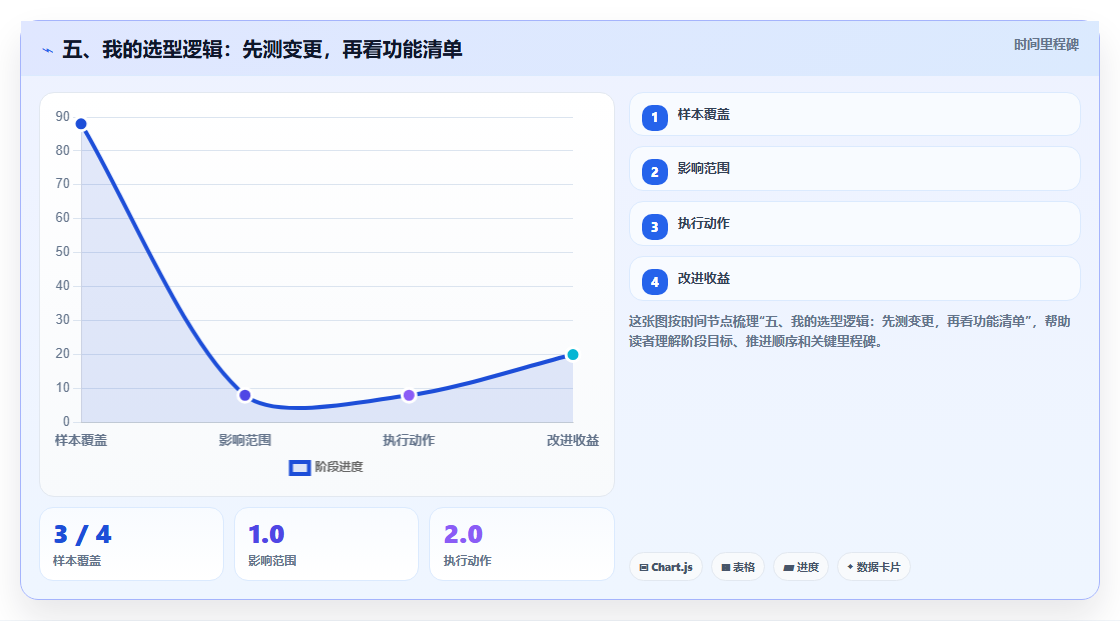

五、我的选型逻辑：先测变更，再看功能清单

1. 用五个问题确定自己需要哪类工具

1. 计划是否持续变化？如果工期和依赖关系每周都调整，优先测试能否维护任务数据并重新计算。
2. 是否需要关键路径或完成日期分析？若需要，核对计算逻辑、日历和约束能力，而不是只看图形界面。
3. 有多少人参与维护？多人协作时，明确权限、文件版本、审核责任和冲突处理方式。
4. 图表用于什么场合？管理、客户沟通、审计和投标对留档与视觉呈现的要求不同。
5. 计划文件要与谁交换？提前检查导入导出、格式兼容和对方实际使用的软件版本。

2. 用同一份小样本做试用，不要看不同厂商的演示项目

不同厂商的演示数据和操作路径不一致，直接比较容易被默认设置影响。我建议准备一份包含 10 至 20 个活动的小型项目样本，至少设置一条并行路径、一个共同汇合点、一个里程碑和一次工期变更。

随后让实际使用者完成同样的任务：建立关系、调整工期、判断完成日期、检查关键路径、导出图表、让另一位同事接手。记录步骤数、完成时间和需要人工复核的位置。这里的重点不是比谁快几秒，而是看复杂度上升后是否容易漏掉依赖。

3. 用“变更测试”识别绘图工具与排期工具的边界

我会在试用中故意把一项关键活动延后，再观察后续节点是否更新、关键路径是否变化、图表和计划文件是否一致。对于手工绘图工具，测试重点是修改是否容易、变更痕迹是否清楚；对于排期工具，测试重点是计算结果是否符合团队使用的日历和依赖规则。

为了公平，先把项目日历、工作日定义和活动关系说清楚。否则，同一份计划在不同工具里出现不同完成日期，原因可能不是软件优劣，而是默认设置不同。

4. 建议把试用评价分成“必须项”和“加分项”

六、用一个项目样例看懂关键路径和变更影响

1. 样例设定：一个小型设备上线项目

下面用一个情景模拟说明选型时该测试什么，不代表任何软件的实测成绩或行业统计。项目包含需求梳理、方案确认、采购、环境准备、安装、联调、验收、培训和上线等活动；所有工期以工作日计，暂不考虑资源冲突、节假日和额外约束。

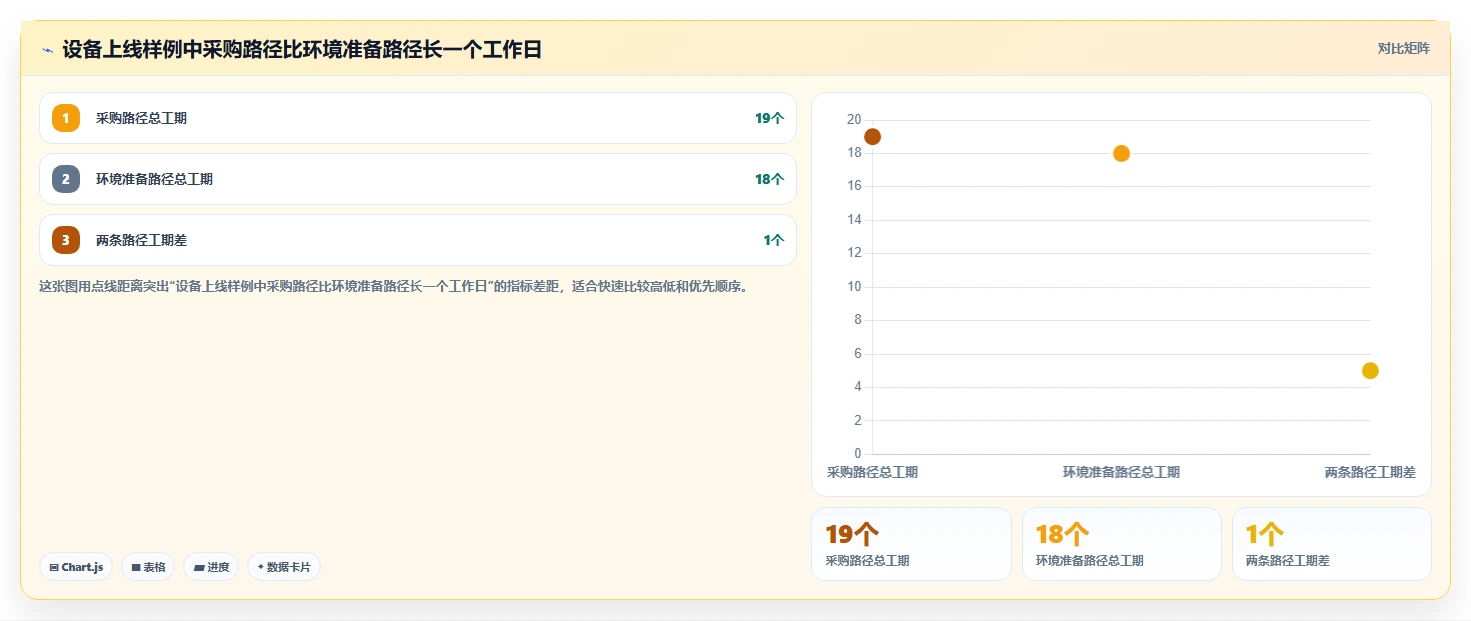

采购路径为 19 个工作日，环境准备路径为 18 个工作日。因此，在这组简化假设下，采购所在路径是当前关键路径，项目计划工期为 19 个工作日。两条路径只差一天，意味着环境准备若再延误，关键路径可能发生变化，不能只盯着采购一条线。

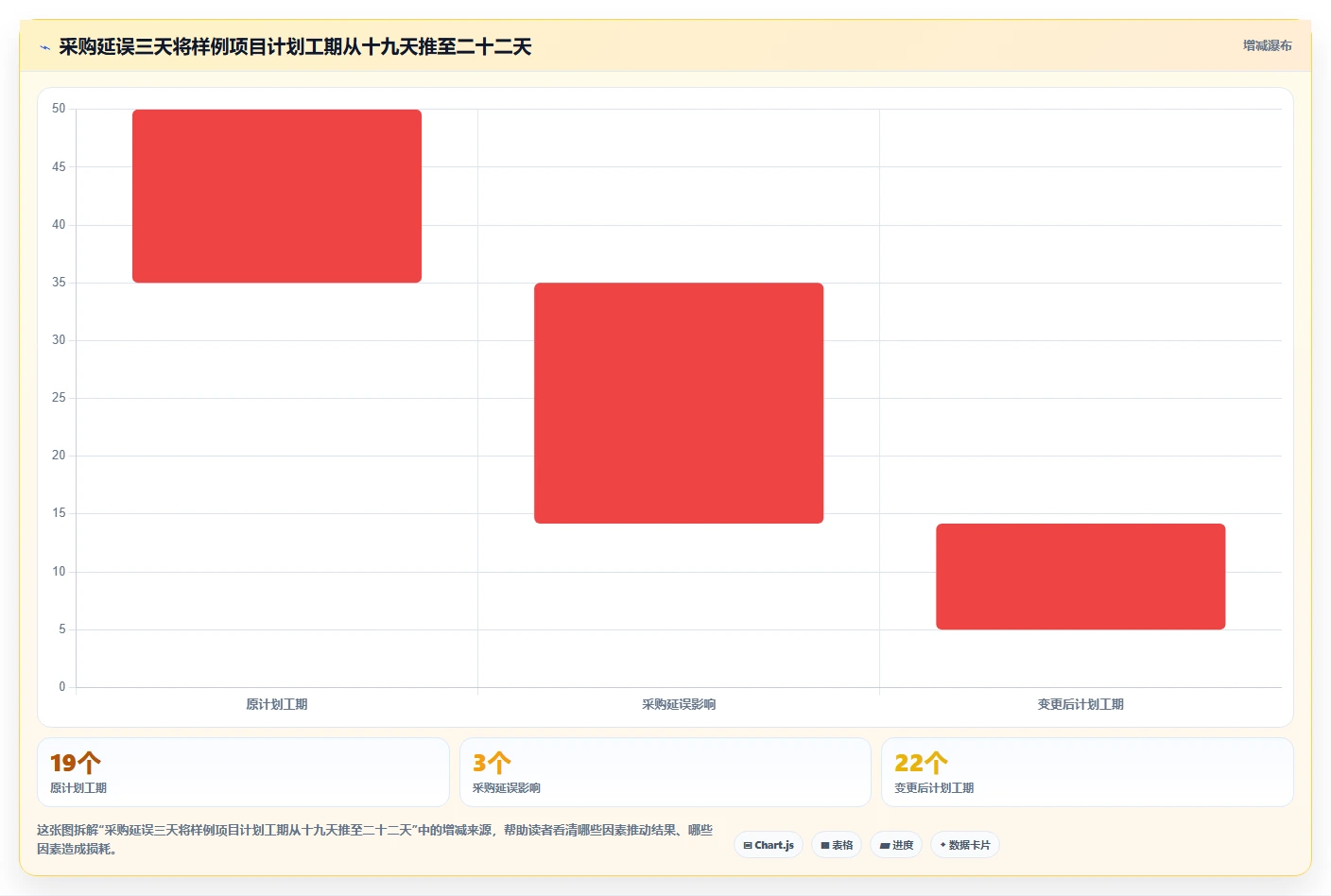

2. 把采购工期增加三天，观察工具能否讲清影响

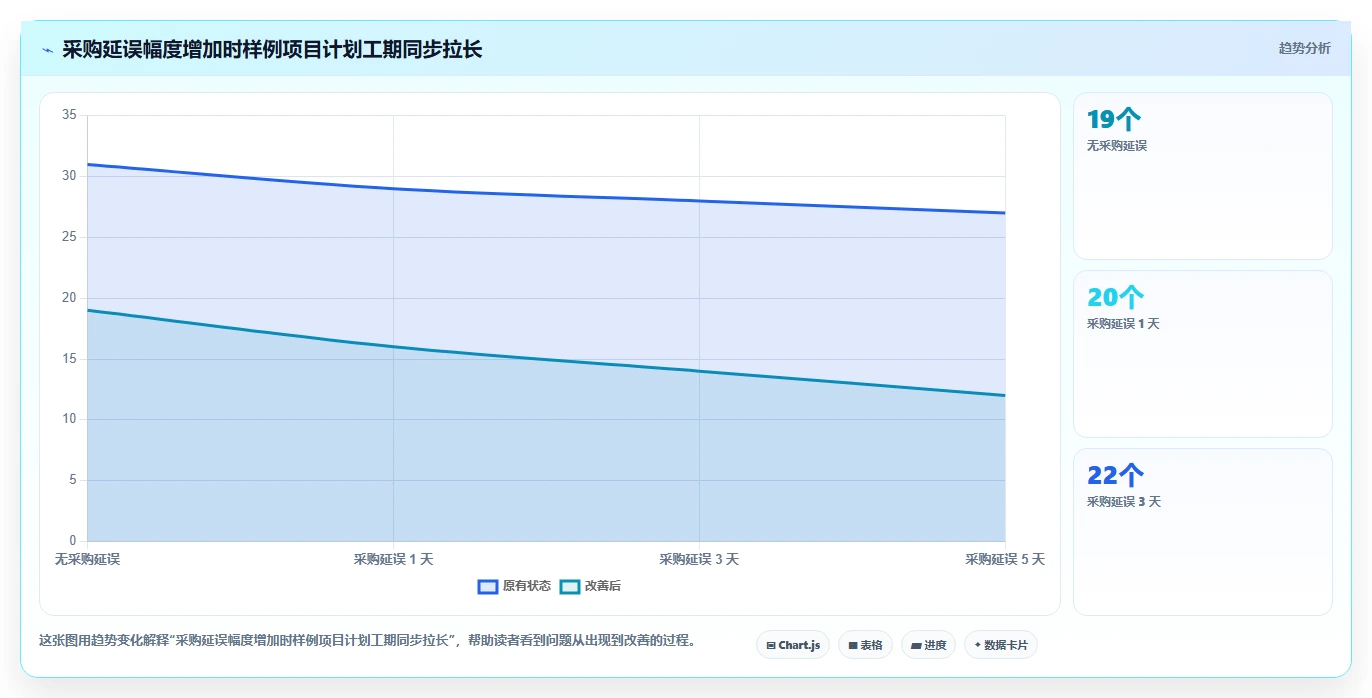

假设供应商告知采购将延后 3 个工作日，其他条件不变。采购路径从 19 天延长至 22 天，环境准备路径仍为 18 天。项目完成日期在这个简化模型中顺延 3 天；项目经理还需要确认合同节点、现场资源和外部承诺是否随之受影响。

这个测试可以很快揭示工具的价值边界。项目排期工具应帮助使用者追踪任务关系与排期变化；手工绘图工具则需要人重新检查受影响节点和标注。两种工具都可以参与工作，但要清楚哪一份数据才是计划依据。

3. 为什么一条“多三天”的变更，可能带来不止三天的管理工作

在现实项目中，工期变化不只影响结束日期，还可能触发资源重排、现场窗口调整、供应商协调和客户沟通。若采购与环境准备最终汇合，采购延误期间环境准备可能继续推进；但如果安装人员、测试设备或场地被其他项目占用，原本可并行的路径也可能出现资源冲突。

因此，试用工具时不要只看最终日期是否变了，还要核对项目经理能否迅速找到受影响活动、识别需要人工判断的风险，并把新计划清晰地交给相关负责人。软件可以计算逻辑后果，不能替代对现场条件的确认。

4. 比较工具时，记录“更新流程”而不是编一个通用分数

我不建议在没有统一实测条件时给五款工具打“综合第一”。软件熟练度、版本、文件结构和团队习惯都会影响体验。更有用的记录方式，是逐项写下完成同一变更所需的操作：修改任务工期、检查后续日期、复核关键路径、更新汇报图、保存新版本。

以下是一个可复用的示意测试记录模板，表中不填入任何虚构的实测时长。团队可以用自己的样本现场填写，再按实际结果比较。

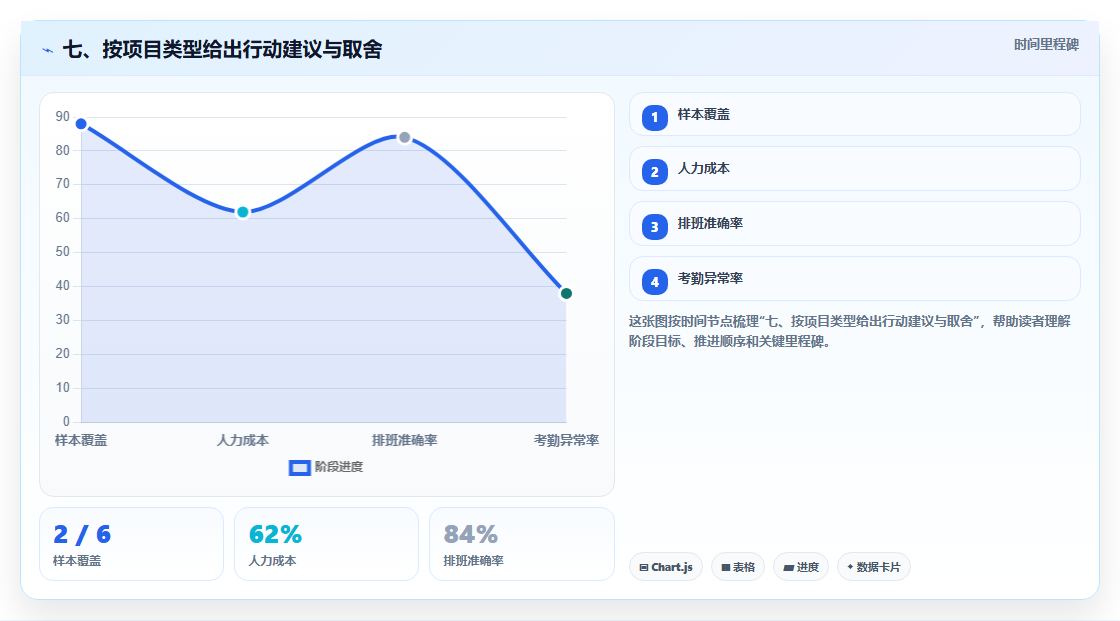

七、按项目类型给出行动建议与取舍

1. 只需要一次性汇报图：优先考虑绘图效率

如果计划已经在其他地方确认，网络图只是汇报材料，可以优先试用 Visio 或 diagrams.net 这类通用绘图工具。重点检查节点是否易读、并行关系是否一眼能懂、导出尺寸是否适合演示或打印。

取舍是：版式自由度通常更重要，但计划变化后的同步要由人负责。建议在图上标注计划基准日期和版本，并保存源文件，不要只发送一张图片。

2. 计划每周都要更新：优先考虑任务数据管理

如果工期和前后关系持续调整，建议从 Microsoft Project、ProjectLibre 等排期工具开始验证；若项目规模、接口和计划治理要求更高，再评估 Primavera P6。最终选择应基于团队版本、能力和流程，而不是只看产品名气。

取舍是：排期工具可以减少重复核对，但要求输入数据有纪律。任务拆得过粗、关系录入不全或日历设置错误，都会削弱计算结果的可信度。

3. 多人共同维护：先定责任，再定协作功能

多人使用并不自动等于协作顺畅。项目经理应明确谁维护基准计划、谁提交实际进度、谁批准变更、谁发布对外版本。之后再核对工具是否支持所需权限、版本管理、共同编辑或文件交接。

取舍是：集中管理能减少多个文件各自更新的问题，但也可能让团队把责任推给“系统里的数字”。每次状态更新仍需有责任人确认数据来源和更新时间。

4. 项目复杂但团队经验不足：先做小范围试点

如果项目关系复杂、管理要求高，但团队此前没有正式计划管理方法，不建议一上来就把所有项目迁入新工具。先选一个有代表性的项目，整理活动拆分、日历、依赖关系和更新周期，再观察工具是否能嵌入现有流程。

取舍是：试点会增加短期工作，但能尽早发现培训、数据结构和审批流程问题。试点结束后，再决定是否推广，以及需要怎样的模板和责任制度。

5. 需要今天就开始：用一份样本做半天验证

1. 选一份近期真实项目计划，删除敏感信息，保留 10 至 20 项代表性活动。
2. 标出至少一条并行路径、一个汇合点、一个里程碑和一项可能延期的活动。
3. 用候选工具重建同一计划，确认任务关系和工作日历。
4. 把一项关键活动延后两至三天，记录日期、关键路径和图表如何变化。
5. 让另一位同事接手文件，观察能否理解计划来源、版本和更新方法。
6. 根据操作记录和团队反馈筛选，不用未经验证的总分替代实际判断。

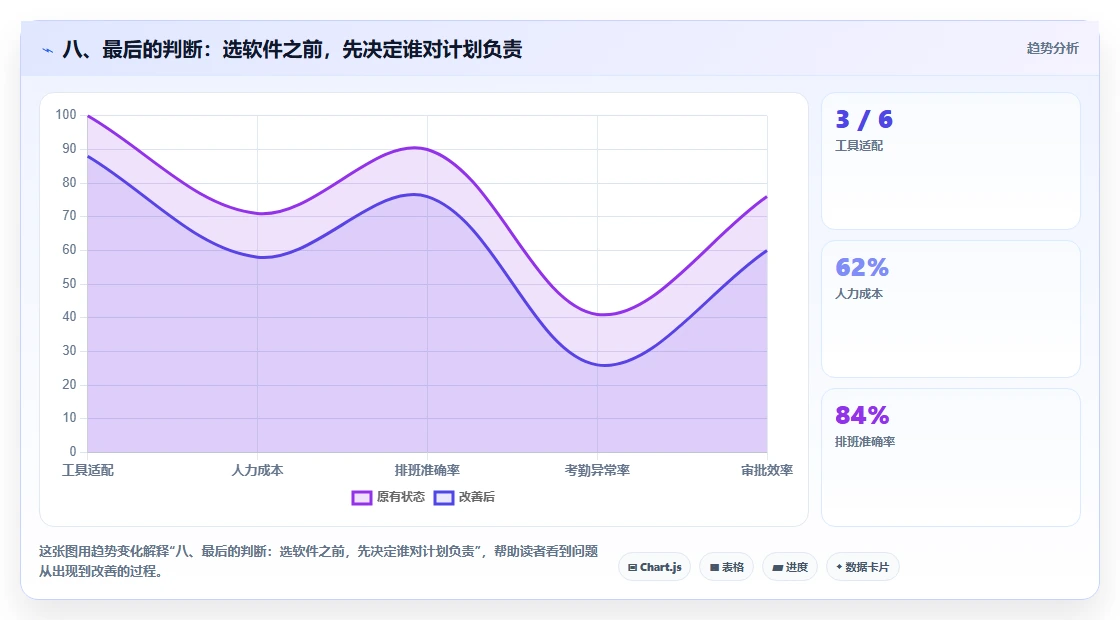

八、最后的判断：选软件之前，先决定谁对计划负责

1. 工具不能替代计划治理

网络计划图的可信度，取决于活动拆分是否合理、依赖关系是否真实、工期依据是否透明、变更是否有人负责。软件可以帮助表达或计算，却不能自动发现团队漏掉了审批、资源限制或外部供应风险。

因此，真正值得比较的不是“哪个工具功能最多”，而是哪种工作方式能让计划在变化后仍然可追溯、可复核、可沟通。图画得快是效率，改得准确才是管理价值。

2. 下一步先做一个小测试，再决定买或推广

如果你现在要开始选型，不妨先回答三件事：图是一次性交付还是长期维护？计划变化时谁负责更新？团队需要的是任务关系计算，还是视觉表达？答案明确后，再拿一份真实但脱敏的项目计划做变更测试。

最终，你可能会选择一款专业排期工具，也可能用轻量绘图工具配合独立计划台账。关键不在于追求一个适用于所有项目的“冠军”，而在于让计划数据、网络图和责任流程保持一致。

3. 资料与核验说明

本文对 Microsoft Project、Primavera P6、ProjectLibre、Visio 和 diagrams.net 的定位，按项目计划管理与通用绘图两类用途进行区分。涉及具体版本、关键路径、协作、导入导出、部署和授权时，应以相应产品当前的官方帮助文档、版本说明和实际试用结果为准。

文中的设备上线项目、工期与延误推算均为情景模拟，用于说明网络关系和变更分析方法，不是软件实测成绩、行业统计或项目交付承诺。真实项目还需纳入工作日历、资源约束、审批条件、缓冲时间和合同节点后重新核算。
