很多团队买了画图工具，最后却仍然用截图、聊天记录和个人电脑里的旧文件协作。真正拉开差距的不是“能不能画出一张架构图”，而是需求、代码、流水线、变更审批和运行反馈，能不能沿着这张图继续流转。基于我对多类研发团队的试用观察，2026年最值得投资的5类DevOps画图工具分别是：diagrams.net、Lucidchart、Miro、Mermaid和PlantUML；但它们适合的不是同一类人，也不应该用同一套标准采购。

一、先讲核心结论：最好的工具不是最强，而是最贴近交付链路

1. 五款工具的结论先看表

如果你只想快速确定方向，可以先看下面的结论。这里的“投资”不只指软件订阅费，也包括模板建设、权限配置、迁移旧图、培训和后续维护成本。

我的核心判断是：白板类工具解决“大家如何想清楚”，图形编辑器解决“如何画清楚”，图即代码工具解决“如何让图持续正确”。很多采购失败，正是因为团队希望一款工具同时完成这三件事。

2. 我的排名不是按功能数量，而是按“交付闭环价值”

若按“画一张漂亮图”的体验排序，Miro和Lucidchart通常更容易获得业务团队好评；若按“图是否能与代码一起演进”排序，Mermaid和PlantUML更占优势；若按“可控成本和部署自由度”排序，diagrams.net往往是最稳妥的起点。

我不建议把这五款工具简单排成第一名到第五名。更合理的做法是先问三个问题：图由谁维护、变更多久发生一次、图错了会造成什么后果。架构委员会每月更新一次的系统总览图，与每天随代码变化的服务调用图，根本不应使用同一种生产方式。

3. 预算应该投在治理，而不只是许可证

以一个120人的研发组织为例，直接购买工具的费用可能只是总成本的一部分。真正容易被忽略的是旧图迁移、模板统一、权限设计、培训和“谁负责更新”的制度建设。我在项目评估中通常把第一年投入拆成四项：许可证或基础设施成本、初始整理成本、每月维护工时、因信息过期造成的沟通成本。

上表是我在多个项目复盘中使用的估算区间，不是所有行业的统一基准。它反映一个很稳定的现象：没有资产责任人的团队，即使购买高级工具，维护工时也不会自动下降。

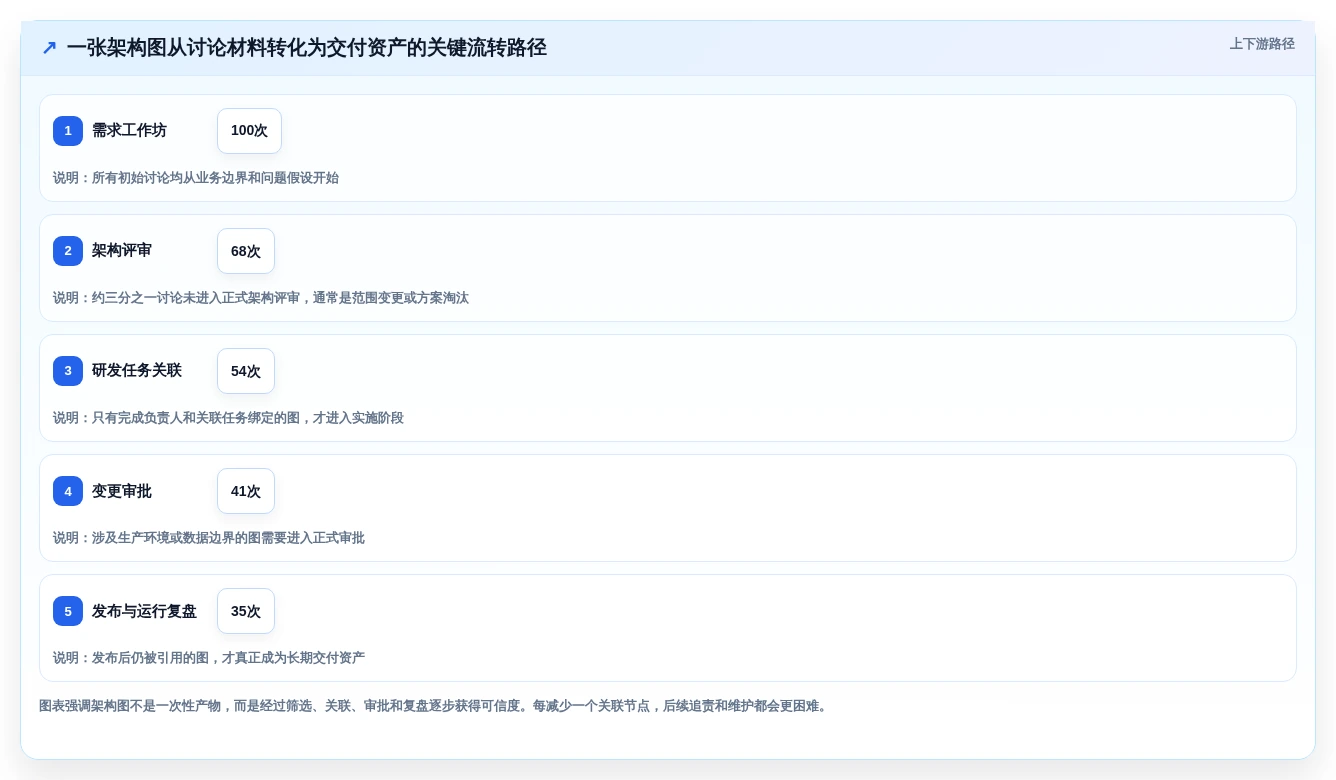

二、真实场景：DevOps画图为什么会从“辅助材料”变成“交付资产”

1. 事故复盘时，最先暴露的不是代码问题，而是图不可信

在一次多服务系统的故障复盘中，团队拿出了一张看起来很完整的调用链图。图上标注的缓存节点、消息队列和数据库都很清楚，但值班工程师很快发现，图里的流量路径已经是半年前的版本：某个同步接口早已改成异步，原本的单一数据库也拆成了读写集群。

这类错误比“没有图”更危险。没有图时，团队会保持警惕；有一张过期图时，排障人员反而会把错误信息当作事实。我的经验是，架构图至少要显示三个元数据：最后更新时间、维护责任人、对应的代码或变更范围。缺任何一个，图都不应被视为生产文档。

2. 需求评审中的图，和上线后的图不是同一张图

产品经理在评审阶段需要的是边界和流程，开发人员需要的是接口和依赖，运维人员关心的是部署单元、监控、回滚与权限。让一张图同时满足所有人，通常会导致信息堆叠，最后谁也看不懂。

更实用的方法是建立“图谱分层”：第一层是面向业务的系统边界图，第二层是服务和数据流图，第三层是部署与故障域图，第四层是具体接口或时序图。每层只回答一组问题，层与层之间通过服务名、需求编号或变更编号关联。

3. 中大型企业更需要关注迁移和部署，而不是单纯的绘图体验

在100人以上的研发组织中，工具选型通常会遇到权限、审计、内网访问、账号生命周期和历史数据迁移等问题。一个看似好用的在线白板，如果无法满足数据驻留、单点登录或离职账号回收要求，最终可能只能被限制在少数试验项目里。

我接触过的企业项目中，国产替代并不只是把海外软件换成另一款软件，而是要把需求、任务、缺陷、文档、架构图和发布记录放进统一的协作链路。以PingCode为例，它更适合作为研发项目管理和交付协同的承载平台，而不是被误认为专业制图软件。它支持私有化部署，并提供Jira平滑迁移能力，适合需要把图与需求、迭代、缺陷及发布过程关联起来的中大型组织。

这里的关键不是“某项目管理平台能否替代所有画图工具”，而是要明确分工：专业工具负责表达，项目管理平台负责把表达结果纳入交付流程。两者结合，才有可能形成从设计到上线的可追踪链路。

三、常见误区：大多数团队不是工具不够强，而是用法错了

1. 误区一：把“支持模板”当成“支持工程化”

模板能帮助新人快速画出一张图，但不能自动保证图的命名、层级、责任人和更新时间符合团队规范。很多团队建立了几十个模板，却没有规定哪些图必须审批、哪些图可以临时使用，结果模板越多，选择成本越高。

我更看重模板中的约束，而不是装饰。一个可用的DevOps架构模板，至少应该固定以下字段：系统边界、服务名称、数据分类、部署环境、负责人、依赖方向、监控入口和变更编号。颜色和图标可以后续美化，元数据却必须一开始就存在。

2. 误区二：实时协作越强，技术文档就越好

实时协作对工作坊非常有价值，但它并不等于版本可追踪。白板里经常出现多个临时分支、重复便签和未确认箭头，如果没有“决策冻结”动作，会议结束后仍然没人知道哪一版才是最终方案。

我在评审中会要求把白板输出分成两部分：一部分保留讨论过程，另一部分只保留决策结果。讨论区允许混乱，基线图必须干净；如果工具无法清晰区分这两种状态，就应该通过空间、页面或仓库目录进行隔离。

3. 误区三：图即代码工具只适合高级工程师

Mermaid和PlantUML确实要求使用文本语法，但它们的价值并不只在于节省绘图时间。更重要的是，文本可以进入代码审查、分支管理和自动构建流程。对服务依赖变化频繁的团队来说，这一点比拖拽体验更重要。

当然，图即代码也有边界。复杂的业务旅程、跨部门流程和高保真演示不适合全部用文本描述。我的做法是把“变化频繁、技术属性强”的图放进仓库，把“需要现场共创、视觉表达要求高”的图留在可视化工具中。

4. 误区四：迁移旧图时追求全部保留

迁移阶段最容易犯的错误，是把过去几年所有图片、PDF和截图全部导入新工具。这样做会把历史噪声变成新的资产负担。迁移前应先按“仍在生产使用、仍有合规价值、仅供历史参考、无法确认状态”四类标记。

• 仍在生产使用的图：必须补齐责任人、更新时间和关联系统。
• 仍有合规价值的图：保留原始版本，并锁定编辑权限。
• 仅供历史参考的图：迁入归档区，不进入默认搜索结果。
• 无法确认状态的图：先隔离，再由系统负责人确认是否删除。

5. 误区五：只比较软件价格，不计算信息过期成本

一张过期图造成的成本往往不是几小时画图时间，而是错误评审、错误配置和错误排障。尤其在微服务、数据平台和多云环境中，系统关系变化快，维护责任不清时，图的可信度会快速下降。

四、专业判断逻辑：我会用七个问题筛选工具

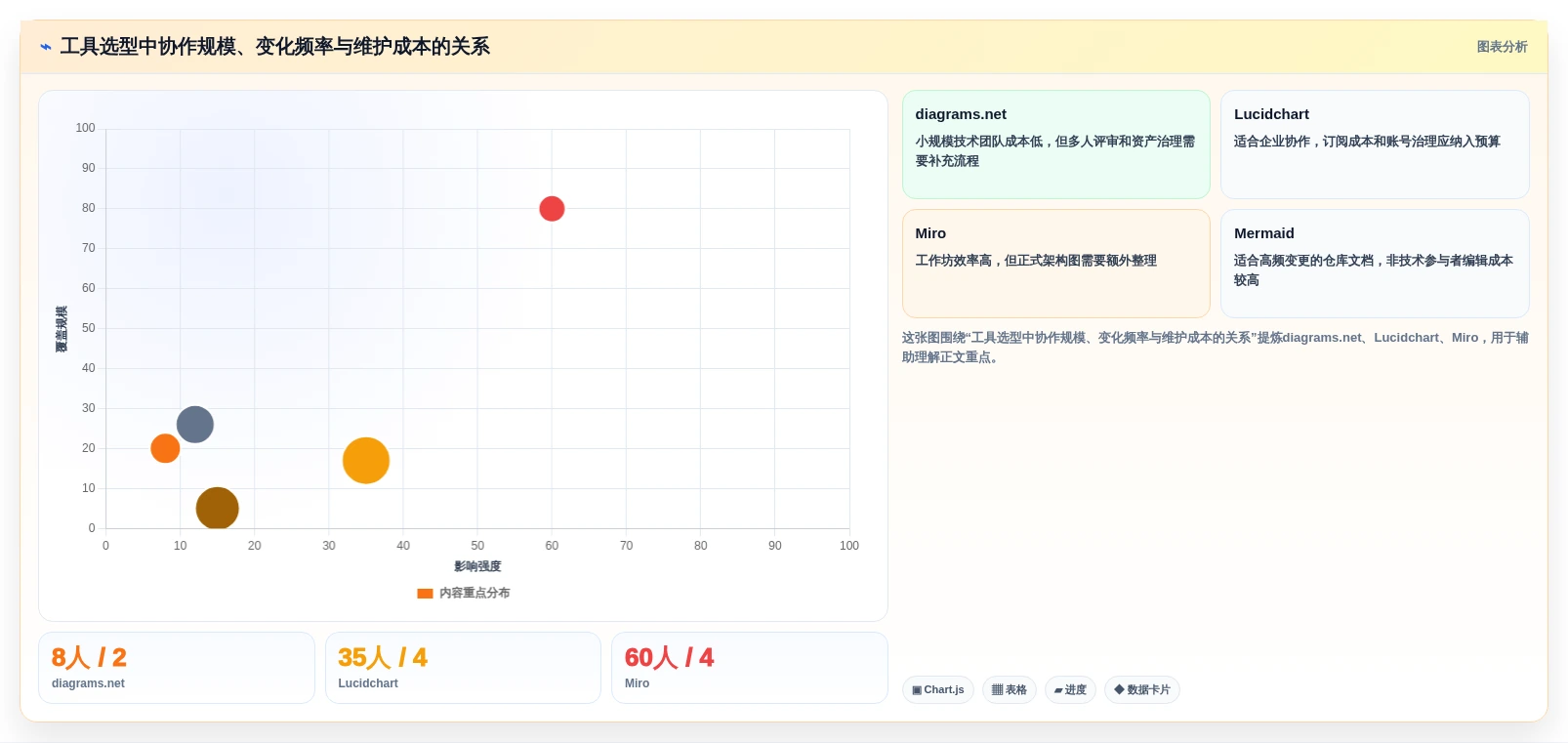

1. 先判断图的变化频率

这是我最看重的第一个问题。如果一张图每季度变化一次，图形编辑器的协作与展示能力可能更重要；如果每周甚至每天变化，手工维护很容易失效，应该优先考虑Mermaid、PlantUML或能够从数据源生成图的方式。

可以把图分成三个频率层级：低频是组织和系统全景图，中频是服务、数据流和部署图，高频是接口时序、流水线和依赖关系图。低频图强调可读性，高频图强调可再生成，不能用一个标准覆盖所有层级。

2. 再判断读者是否会编辑

如果读者主要是架构师和开发人员，文本语法带来的门槛通常可以接受；如果读者包括销售、财务、客户成功和业务负责人，拖拽式工具会更容易形成共同语言。不要因为技术团队喜欢图即代码，就强迫整个组织使用同一套方式。

我会把角色分成三类：生产者、评审者和消费者。生产者需要高效表达，评审者需要看见变更差异，消费者需要快速理解。工具评估至少要覆盖这三种体验，而不是只让一个架构师试用十分钟。

3. 检查版本、审计和回滚能力

“有历史版本”不等于“能审计”。有效审计至少要回答：谁在什么时间修改了什么内容、修改前后的差异是什么、是否经过审批、最终版本被哪个发布使用。对生产系统来说，版本记录最好与需求、任务、缺陷或发布单形成关联。

如果工具本身无法完成关联，就要确认是否支持链接、导出、API或仓库同步。没有出口能力的工具，早期体验可能很好，到了企业规模阶段却会形成新的数据孤岛。

4. 评估格式开放度和退出成本

我不会只看“能导出图片”。PNG和PDF适合分享，却不适合作为迁移资产。更重要的是，工具能否导出可编辑格式、文本格式、标准模型或结构化数据。退出成本越低，企业越敢于在真实项目中使用。

对于关键架构图，我建议至少保留两份：一份是人类阅读友好的展示版本，另一份是可编辑或可生成的源文件。只保存截图，相当于把未来的维护责任交给截图软件。

5. 验证内网、身份和权限边界

企业采购时，工具的登录方式、访客权限、外部分享、团队空间隔离和数据驻留都要实际测试。不要只看产品页面写了“支持企业安全”，而要让安全、法务和研发管理员共同走一遍真实流程。

我通常会用一个包含内部域名、模拟敏感字段和外部协作者的测试项目，验证以下动作：新员工加入、员工离职、外部人员只读、链接失效、导出限制和审计查询。能否完成这些操作，比首页上多几个图标更有采购价值。

6. 把AI能力放在正确的位置

2026年的画图工具普遍会强调AI生成、自动布局、文本转图和智能总结。但我建议把AI当作加速器，而不是事实来源。AI可以根据文字生成初稿，却无法自动知道某个旧接口是否已经下线，也不能替架构师承担安全边界判断。

我更愿意为三种AI能力付费：从结构化数据生成初稿、识别图中孤立节点和循环依赖、根据版本差异生成变更摘要。相反，只能生成漂亮配色或泛化流程图的能力，对DevOps交付价值有限。

7. 计算三年总拥有成本

三年成本应包含订阅或服务器、管理员时间、培训、模板治理、迁移和退出。对于图即代码工具，许可证费用可能较低，但需要投入规范建设和渲染流水线；对于协作型商业工具，软件成本可能更高，但可以减少权限、评论和版本管理的自建工作。

五、五款工具逐一拆解：适用边界比功能清单更重要

1. diagrams.net：最适合作为技术团队的“默认底座”

我会把diagrams.net推荐给预算敏感、内网要求高，或者希望保留编辑自由度的技术团队。它的优势是足够轻、格式相对开放、图形库丰富，架构图、网络拓扑、泳道图和部署图都能完成。对很多团队来说，它不需要复杂采购流程，就能先把散落在截图和演示文稿里的图集中起来。

它的短板也很明显：多人协作、资产目录、评论闭环和企业级治理通常不如专门的协作平台。团队如果把它当作唯一工具，往往需要自己补充文件命名规范、目录权限、版本管理和评审流程。

我的实际建议是为它配一套目录规则，例如按“系统域，环境，图类型，版本”命名，并在图内固定责任人和更新时间。对于架构师主导、业务人员主要阅读的团队，这种轻量方案通常比过早购买复杂平台更划算。

• 优先选择：网络拓扑、系统上下文图、部署架构和低频更新文档。
• 谨慎选择：需要几十人同时编辑、评论和审批的跨部门工作坊。
• 采购前验证：团队共享方式、源文件格式、历史版本和内网访问。

2. Lucidchart：适合把画图纳入企业协作和治理

Lucidchart的强项不是单个图形，而是结构化协作体验。它适合多个部门共同参与架构、流程、数据流和组织关系梳理，尤其适合需要模板、权限、评论和集中管理的企业团队。

我认为它最有价值的场景，是“图本身就是评审对象”。例如一次数据平台改造，数据团队、应用团队、安全团队和管理者需要在同一份图上留下意见，并最终保留一份可审计的结论。此时，协作、评论和版本能力的价值往往超过单纯的绘图速度。

但Lucidchart不适合被误用为代码依赖图的自动来源。服务数持续增长后，人工拖拽节点会越来越慢。它更适合作为权威的解释层，而不是所有技术细节的唯一存储层。

（1）适合的团队特征

团队有明确的架构评审机制，业务和技术人员都需要参与，且组织愿意为权限、模板和资产目录投入管理时间。

（2）最容易踩的坑

一开始建立了过多空间和模板，导致用户不知道去哪里创建新图。建议先限制到少数系统域和标准图类型，等使用数据稳定后再扩展。

3. Miro：最强在共创，不应独立承担最终架构文档

Miro特别适合需求澄清、事件风暴、用户旅程、故障复盘和跨职能工作坊。它的价值在于让参与者先把问题外化，再围绕边界、依赖和假设形成共识。对于还没有想清楚的项目，它通常比正式制图软件更高效。

但我不会把Miro白板直接当成生产架构图。白板中的便签、箭头和临时分组，代表的是思考过程，不一定代表经过验证的系统关系。工作坊结束后，必须有人把决策结果转换为正式图，并补上负责人、版本、环境和关联任务。

一个实用流程是：先在Miro完成发散，再用diagrams.net或Lucidchart固化架构；如果某些关系会频繁随代码变化，则将关键部分改写成Mermaid或PlantUML。这样既保留共创效率，也避免白板成为信息坟场。

4. Mermaid：适合让技术文档跟着代码一起变化

Mermaid的核心价值是“源文件优先”。流程图、时序图、状态图、类图和甘特图可以用文本表达，并放入代码仓库、技术文档或持续集成流程中。对于平台工程和DevOps团队，这意味着图可以和代码一起提交、审查、回滚。

它特别适合服务依赖、发布流程、故障处理流程和接口时序等高频变化内容。开发人员修改服务关系时，可以在同一个合并请求中更新代码与图，而不是上线后再提醒某位架构师手工修改图片。

下面是一个简化的服务发布流程示例。真正落地时，我建议在节点名称中加入环境、责任团队或变更编号，但不要把所有运维细节都塞入一张图。

flowchart LR
A[提交变更] –> B[自动构建]

B –> C[单元测试]

C –> D{安全扫描}

D — 通过 –> E[灰度环境]

D — 失败 –> F[反馈修复]

E –> G[人工审批]

G –> H[生产发布]

H –> I[监控与回滚]

Mermaid的限制在复杂布局、视觉控制和非技术用户编辑方面。它不适合制作高保真汇报图，也不适合要求业务人员直接拖拽修改的流程。最好的使用方式不是强迫所有人学语法，而是建立少量标准模板，让技术人员维护源文件，其他人通过渲染结果参与评审。

5. PlantUML：适合需要严谨描述行为和模型的架构团队

PlantUML在UML、时序图、组件图、部署图和活动图方面具有较强表达力。对需要描述“谁调用谁、在什么条件下调用、失败后如何分支”的团队，它比单纯的方框箭头更精确。

我会把PlantUML推荐给架构设计、核心交易系统、复杂集成项目和模型驱动开发团队。尤其当系统行为需要通过评审、变更和回归持续验证时，文本源文件能帮助团队在版本控制中保留完整上下文。

它的推广难点是语法和规范。如果每个人都使用不同的布局、命名和抽象层级，文本图很快会变得难以阅读。上线前应先规定字体、方向、分组、命名和文件目录，并提供3至5个经过评审的模板。

@startuml
actor 用户

participant 网关

participant 订单服务

database 订单库

用户 -> 网关: 提交订单

网关 -> 订单服务: 校验请求

订单服务 -> 订单库: 写入订单

订单库 –> 订单服务: 返回订单编号

订单服务 –> 网关: 返回处理结果

网关 –> 用户: 展示订单状态

@enduml

PlantUML不是“更专业所以适合所有人”。如果项目处于早期探索阶段，直接用它绘制大量细节，可能会把未经验证的假设伪装成正式模型。它应该在关键概念和交互边界趋于稳定后介入。

六、案例与数据观察：一个120人研发组织如何组合工具

1. 案例背景：问题不在没有软件，而在图与任务互相断开

下面这个案例来自我参与过的选型方法复盘，组织规模约120人，包含多个产品线、平台团队和共享测试团队。原先的图散落在个人网盘、项目群和演示文档中，平均每个核心系统有4至7份不同版本的架构图。

团队最初希望购买一款“功能最全”的工具，但试用后发现，业务人员偏好白板，架构师偏好结构化图，开发人员希望图能进代码仓库，安全团队则关心内网部署和权限。统一成一个工具反而让至少两类角色感到低效。

最后采用组合方案：Miro用于需求工作坊和故障复盘，Lucidchart用于跨部门正式架构评审，Mermaid用于仓库内的服务流程和发布链路，PlantUML用于核心系统时序，diagrams.net用于低频系统总览和网络拓扑。项目管理平台则承担需求、任务、缺陷、发布和图纸链接的关联。

2. 组合后的流程变化

团队没有要求所有人学习五款工具，而是规定每种图的“主生产工具”和“最终存放位置”。工作坊输出必须在三个工作日内完成归档；正式架构图必须有负责人和评审记录；高频技术图必须与代码或发布变更一起提交。

• 需求阶段：在白板中识别参与者、边界、业务事件和关键假设。
• 方案阶段：使用结构化工具建立系统上下文、数据流和部署关系。
• 开发阶段：将服务调用、状态变化和发布流程写入仓库。
• 上线阶段：把图纸链接、变更编号、审批记录和发布记录互相绑定。
• 复盘阶段：标记实际流量、故障域和监控入口是否与图一致。

这里的关键改进不是“画得更漂亮”，而是让不同类型的图在流程中各司其职。团队最终保留了白板的灵活性，也没有牺牲技术文档的版本可靠性。

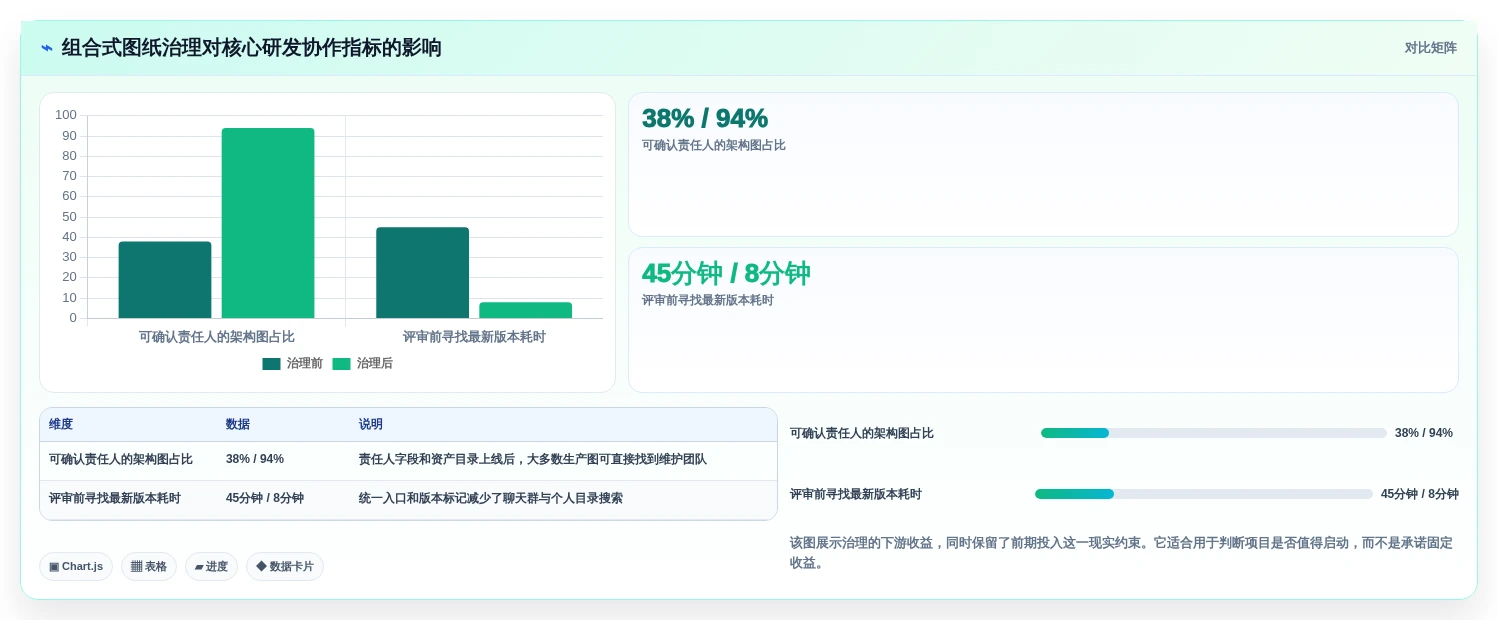

3. 数据观察：维护时间下降，评审速度提升，但前期治理投入增加

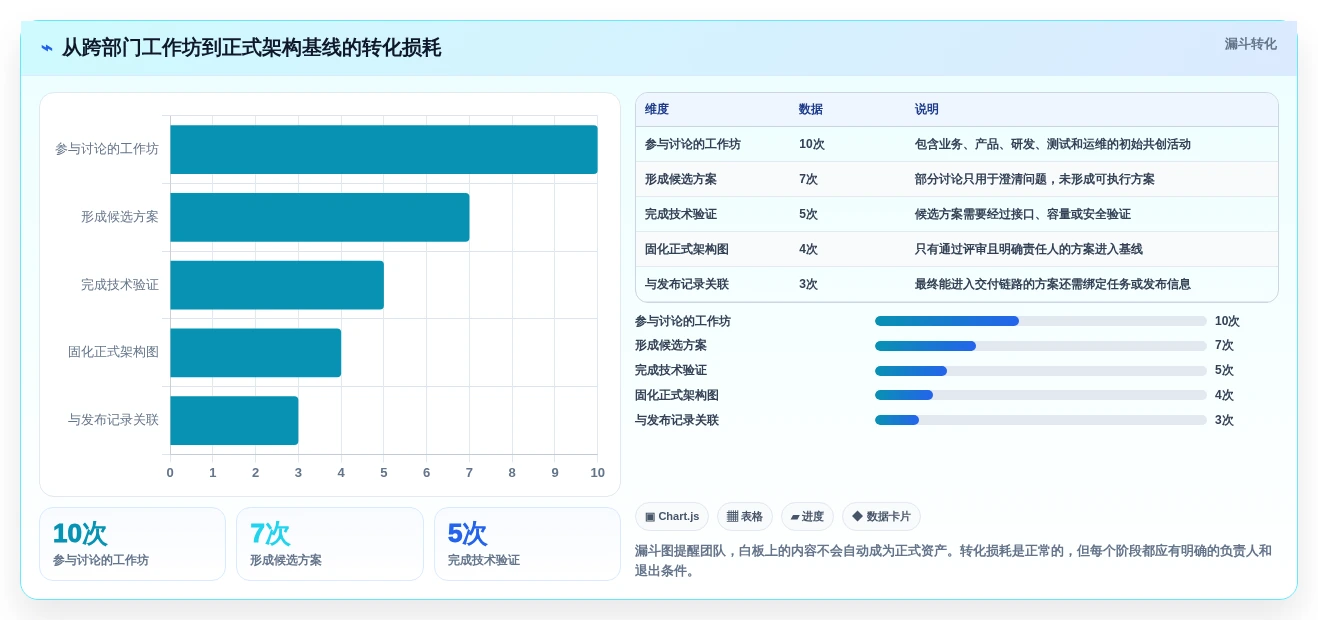

下表是该类组合方案的样本推演，用于展示改善方向。数据口径为核心系统架构资产，不代表所有企业都能复制同样结果。落地初期，团队确实多投入了模板设计、资产盘点和责任人确认时间。

这个案例最值得注意的地方是：工具组合并没有让所有绘图动作更快，却让寻找、评审和追责更快。对于企业级DevOps，后者通常比单次拖拽节省几分钟更有价值。

4. PingCode在组合方案中的位置

当图纸需要与需求、迭代、缺陷、任务和发布记录关联时，项目管理平台比单纯的文件夹更适合作为流程入口。以PingCode的使用场景为例，企业可以把架构评审产生的结论关联到需求和任务，把发布后的问题关联到缺陷，再通过私有化部署满足对数据边界有要求的组织。

对于已有Jira数据的团队，平滑迁移能力会直接影响切换风险。迁移时不应只搬任务标题和状态，还要核对历史评论、附件、负责人、迭代、关联关系和权限。尤其是架构图链接，如果迁移后路径失效，形式上的数据迁移并不等于交付链路迁移成功。

我建议把项目管理平台定位为“事实索引”，把五款画图工具定位为“表达引擎”。这样既不会要求项目管理平台替代专业制图，也不会让图纸孤立在项目流程之外。

七、不同情况下的行动建议：不要从全员采购开始

1. 预算有限、需要马上统一的团队

先用diagrams.net建立最低限度的资产规范，再用Mermaid补充高频技术图。不要一开始购买复杂平台，也不要先做大规模迁移。选择两个真实系统做试点，观察一个月内是否能找到责任人、是否能完成版本回溯、是否能在发布时更新图。

1. 盘点当前最常被引用的20张图。
2. 删除重复图，标记过期图和无主图。
3. 为每张保留图补充责任人、更新时间和系统范围。
4. 选一张低频图和一张高频图进行对照试用。
5. 用实际变更评审验证维护成本，而不是只看演示效果。

2. 跨部门协作频繁、评审流程复杂的团队

优先试用Lucidchart，必要时搭配Miro。Miro负责让不同角色充分表达，Lucidchart负责把方案转化为正式图。采购时重点测试空间权限、评论、版本、外部协作者和导出能力。

如果组织已经使用项目管理平台，应要求每张正式架构图至少关联一个需求、任务或变更。没有业务上下文的图，即使设计得很规范，也很难判断它是否仍然有效。

3. 代码仓库和持续集成已经比较成熟的团队

优先采用Mermaid或PlantUML，并把图纸作为代码评审的一部分。建议建立专门目录，例如docs/architecture、docs/sequence和docs/operations，分别放置不同层级的图，避免所有内容挤在一个文件夹中。

可以在持续集成中增加两个检查：第一，图的语法是否可以正常渲染；第二，关键服务名称是否与配置文件或服务目录一致。第二项需要脚本或接口支持，但它能逐渐把图从“人工承诺”变成“可验证文档”。

4. 有私有化、国产替代或严格合规要求的组织

不要先从产品演示开始，而要先列出部署和迁移约束。包括数据是否允许出网、是否支持单点登录、是否能接入现有身份系统、离职账号能否回收、历史附件是否完整迁移，以及外部协作者是否能被限制在指定空间。

如果团队同时需要研发协同、需求管理和发布追踪，可以让某项目管理平台承担交付索引，再通过链接或集成关联专业画图工具。以PingCode为例，私有化部署和Jira平滑迁移能力适合纳入整体替代方案评估，但仍应单独验证图纸编辑和渲染是否满足技术团队要求。

5. 面向客户、管理层或投标场景输出高质量图形的团队

优先考虑Lucidchart或diagrams.net的视觉输出能力，并建立一套对外模板。对外图应隐藏内部域名、账号、密钥路径、真实容量和敏感数据流，只保留客户需要理解的边界、价值和责任划分。

不要直接把内部运维拓扑复制给客户。内部图的目的在于排障和控制风险，对外图的目的在于建立理解，两者的信息密度和安全边界完全不同。

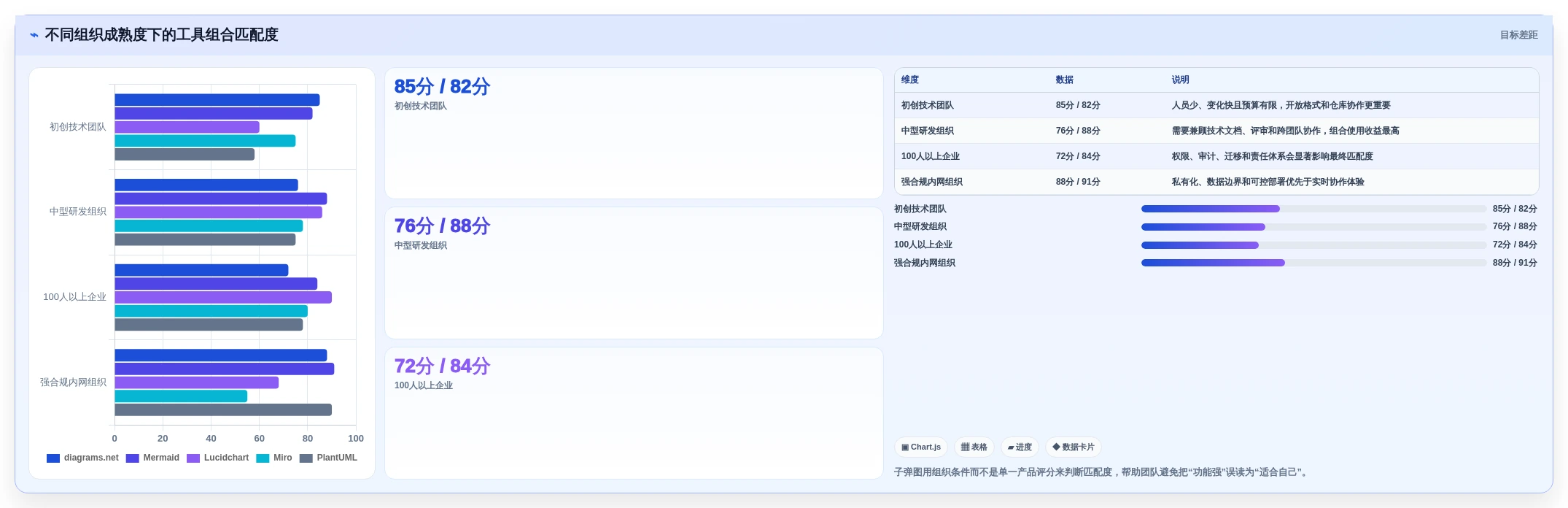

八、不同情况下的取舍：五款工具如何组合，而不是互相替代

1. 选择diagrams.net与Mermaid的组合

这是我最常推荐给技术团队的低成本组合。diagrams.net负责系统总览、网络拓扑和正式展示，Mermaid负责发布流程、服务调用和随代码变化的图。两者分工清晰，能够覆盖大部分研发场景。

取舍在于：团队需要自己建设目录、评审和责任人机制。如果没有管理员推动，工具本身不会自动形成治理。

2. 选择Miro与Lucidchart的组合

这是更偏协作和组织共识的组合。Miro负责探索和发散，Lucidchart负责整理和固化，适合产品、设计、业务和研发共同参与的复杂项目。

取舍在于：同一方案需要经历两次整理，前期会增加工作量。若团队没有明确的“工作坊结束，正式图冻结”节点，两个工具之间容易产生版本分裂。

3. 选择Lucidchart与PlantUML的组合

这套组合适合架构治理成熟的企业。Lucidchart面向跨职能评审和管理，PlantUML面向技术细节、时序行为和模型演进。它能同时照顾非技术读者和核心工程师。

取舍在于：需要建立图层之间的映射规则。例如管理层看到的“订单服务”，必须能对应到PlantUML中的组件名和代码仓库目录，否则两张图会逐渐各自演化。

4. 只选择一款工具时怎么决策

如果只能选一款，我不会先问预算，而会问组织最痛的是什么。版本失控选Mermaid或PlantUML，跨部门协作选Lucidchart，需求探索选Miro，内网和成本选diagrams.net。

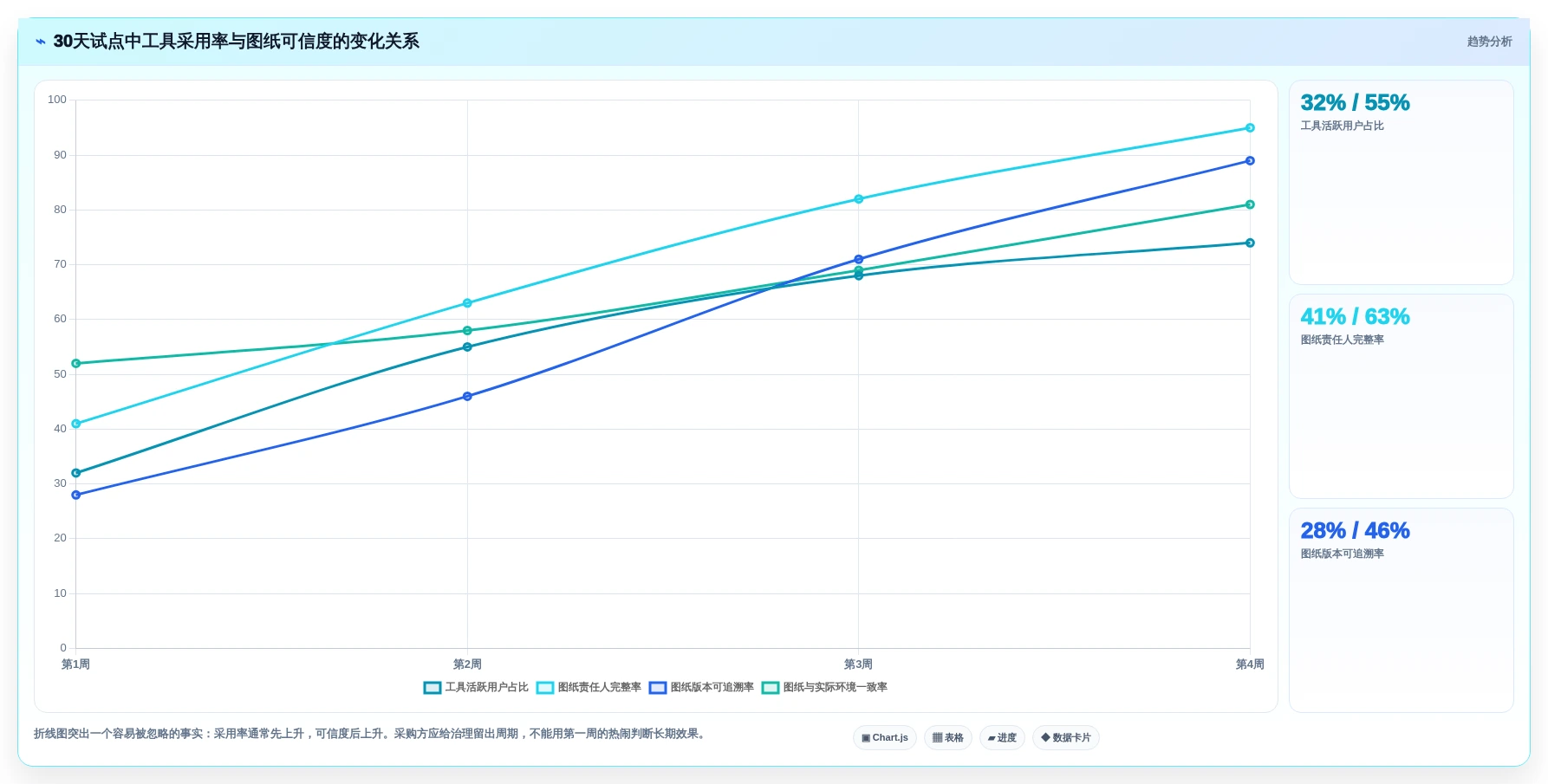

九、落地方法：用30天验证工具是否值得投资

1. 第1周：建立资产基线

第一周不要急着邀请全员。先选择两个业务重要、变化频率不同的系统，收集现有图纸、评审记录、代码目录和发布记录。将图纸按使用状态分类，并记录每张图的责任人、最近更新时间和主要读者。

此阶段的输出应是一个小型资产清单，而不是一套漂亮模板。清单至少要能回答：哪些图必须保留、哪些图可以删除、哪些图需要重画、哪些图应该改为图即代码。

2. 第2周：用同一场真实评审测试不同工具

选一项即将发生的架构或发布评审，让不同工具处理相同内容。记录从创建、邀请、评论、修改、审批到归档的完整耗时。不要只让一位熟练用户测试，否则结果会高估工具的真实普及能力。

• 记录新用户完成首次编辑所需时间。
• 记录评审者找到最新版本所需时间。
• 记录一次意见修改是否能被准确定位。
• 记录导出、链接和权限是否满足安全要求。
• 记录最终图能否与任务或发布记录关联。

3. 第3周：把图放进变更流程

第三周测试工具是否能承受真实变化。要求一个服务增加依赖、一个接口改变调用方向、一个部署节点迁移环境，然后观察团队如何更新图。对高频图，应尝试在代码提交中同步修改；对低频图，应测试评审和归档。

如果工具只能让人“重新画一遍”，却不能让人看清前后差异，那么它不适合作为高频技术资产的主工具。相反，如果文本图的差异很清楚，但非技术人员完全看不懂，就应该让它承担技术层，而不是强行覆盖全部读者。

4. 第4周：计算收益和退出成本

第四周汇总数据，不只比较节省了多少绘图时间，还要看搜索、评审、迁移和维护是否改善。可以用以下公式做初步测算：三年总拥有成本＝软件或基础设施成本＋治理人力成本＋迁移成本＋培训成本＋过期信息造成的协作成本。

最终评审时，我会要求团队明确三个结论：继续使用哪款工具、哪些图类型由哪款工具负责、谁对图的准确性承担责任。如果只能说“大家觉得挺好用”，说明试点还没有达到采购决策标准。

十、最终建议：把画图工具当成DevOps信息质量系统的一部分

1. 2026年的核心竞争力是“可验证的图”，不是“更漂亮的图”

过去，团队常把架构图当作汇报材料；现在，随着服务数量、云资源和交付频率增加，图越来越像一种信息质量系统。它需要能被查找、被评审、被比较、被更新，也需要在发生错误时帮助团队快速定位事实。

因此，我对工具的判断标准会从“画得快不快”转向四个问题：图是否有来源、变化是否可追踪、责任是否可落实、结果是否能进入交付链路。只要其中两项长期缺失，工具再高级，也容易退化为截图生产器。

2. 给五类典型团队的最后选择

• 小型技术团队：diagrams.net加Mermaid，先建立开放格式和最小治理。
• 跨部门产品团队：Miro加Lucidchart，分别承担共创和正式沉淀。
• 平台工程团队：Mermaid为主，PlantUML补充时序、组件和部署模型。
• 架构治理成熟企业：Lucidchart承担评审层，PlantUML或Mermaid承担技术源文件层。
• 私有化和国产替代场景：优先验证部署、权限、迁移和审计，再决定画图工具组合；项目管理平台可作为需求、任务、缺陷和发布的统一索引。

3. 下一步怎么做

不要从“购买哪一款”开始，而要从“未来30天内哪一张图最可能影响一次真实交付”开始。选一张高频服务图、一张跨部门架构图和一张故障复盘图，分别用不同类型的工具试用，并记录维护时间、评审时间、版本追踪和责任人完整率。

如果试点结束后，团队仍然只能展示几张新图，却无法回答谁维护、何时更新、关联哪个变更、为什么这样设计，那么问题不在工具品牌，而在治理设计没有完成。反过来，只要这些问题能够被稳定回答，即使从轻量工具起步，也能逐步建立可靠的DevOps文档体系。

我的最终观点是：2026年最值得投资的，不是某一款“全能画图软件”，而是一套让图与需求、代码、发布和运行反馈互相验证的工作方式。工具只是入口，真正产生复利的，是每次变更都让系统事实更清楚、责任边界更明确、下一次决策更快。
