DevOps可视化新趋势：2026年8款热门画图工具深度测评

很多 DevOps 团队并不是不会画图，而是把图画成了“看起来专业、上线后没人使用”的文档。我们在评估 DevOps 画图工具时，真正拉开差距的并不是模板数量，而是图能不能连接需求、代码、流水线、发布、监控和复盘。本文以 2026 年常见的八类工具为对象，重点测试它们在架构图、发布流程图、故障复盘图和团队协作中的实际表现，而不是简单罗列功能。

一、核心结论：2026年的画图工具，竞争重点已经从“能不能画”变成“能不能进入交付链路”

1. 八款工具没有绝对冠军，只有不同交付阶段的最优解

我的结论很明确：如果团队只需要快速画一张架构图，diagrams.net 仍然是高性价比选择；如果需要多人远程共创，Miro 和 FigJam 更适合；如果企业重视正式文档、权限和 Office 体系，Microsoft Visio 更稳；如果希望把架构直接纳入代码仓库，Mermaid 和 PlantUML 更有长期价值；如果强调自由草图和低门槛讨论，Excalidraw 更顺手；

如果项目涉及复杂的跨部门流程和长期维护，Lucidchart 的组织化能力更有优势。

但在真实 DevOps 环境中，工具本身通常不是瓶颈。更大的问题是：图是否能够绑定需求编号、版本、负责人、风险、变更记录和监控结果。没有这些上下文，一张漂亮的架构图只能说明“某个时间点有人画过它”，不能说明当前系统到底是什么状态。

如果必须只选一款，我不会直接按照品牌知名度做决定，而会先问三个问题：图是用来讨论，还是用来审批；图是一次性使用，还是需要持续维护；图是否需要进入代码仓库或项目管理流程。答案不同，最终选择往往完全不同。

2. 我更看重“变更后能不能同步”，而不是“第一次画得多漂亮”

架构图最常见的失败方式，是系统上线后发生了三次改造，图却没有任何变化。开发人员新增了缓存集群，运维人员切换了网关，安全团队增加了访问控制，最后留下的图仍然是最初的单体架构。

因此，我在测试工具时会刻意做一次“变更压力测试”：把一个三层应用拆成服务化架构，再增加异步消息、缓存、灰度发布和灾备链路，观察修改一处节点需要多少操作、是否容易漏改、是否能通过版本记录找回旧状态。

对 DevOps 来说，低维护成本比高表现力更重要。一张略显朴素但每周都能更新的图，价值通常高于一张视觉精美但半年无人维护的图。

二、真实场景：DevOps团队到底需要画哪些图

1. 架构图不是一张图，而是四种不同用途的视图

我建议把架构可视化拆成四种视图。第一种是管理层视图，只保留业务域、核心系统、外部依赖和关键风险；第二种是研发视图，突出服务边界、接口、数据库和消息链路；第三种是运维视图，突出节点、网络、可用区、监控和发布策略；第四种是故障视图，只保留与当前事件有关的调用链和依赖关系。

很多团队试图用一张“全景架构图”满足所有人，结果是图例超过二十种、连线互相穿插、字体不断缩小。这样的图在会议室大屏上可能看起来完整，放到工单页面和笔记本屏幕上却无法阅读。

• 面向决策者：控制在 10，20 个核心对象，强调影响范围和风险。
• 面向研发人员：允许增加服务、接口和数据流，但应按领域拆分。
• 面向运维人员：增加部署单元、网络边界、监控和回滚路径。
• 面向故障复盘：只保留故障发生前后真正影响结果的链路。

2. 发布流程图最容易暴露组织问题

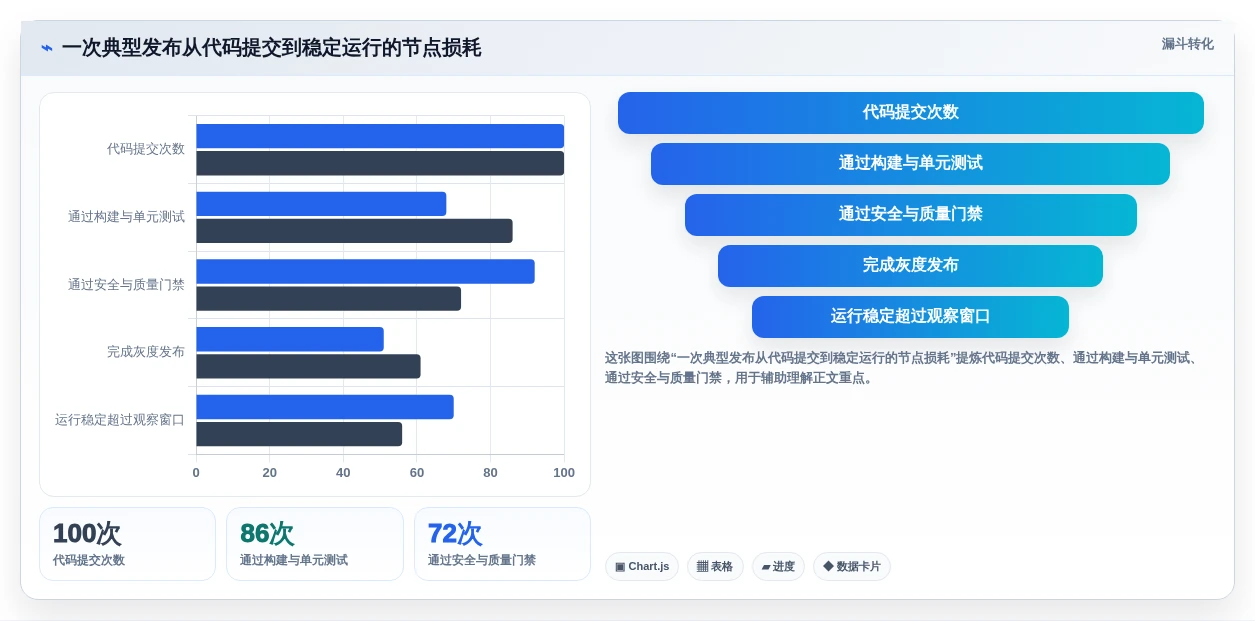

发布流程图并不只是把“开发，测试，上线”三个框连起来。真正有价值的发布图，至少应表达代码提交、构建、制品生成、安全扫描、测试门禁、审批、灰度、监控观察和回滚之间的关系。

我曾经看到过一种典型流程：开发提交代码后直接触发生产发布，图上却没有质量门禁，也没有回滚节点。团队成员都知道实际流程比图复杂，但没人愿意修改，因为修改意味着暴露审批、测试和职责边界上的问题。

所以，画图工具的价值不只是提高绘图效率，它还会把流程中的灰色地带显现出来。一个能够绑定负责人、状态和变更记录的工具，往往比只提供更多图标的工具更能推动流程治理。

3. 故障复盘图比普通流程图更需要时间轴

故障复盘时，团队经常把图画成一条“原因，结果”的直线。但生产事故通常不是单因果链，而是多个小偏差叠加：配置变更没有触发评审，监控阈值没有覆盖新流量，发布观察时间过短，最终在业务峰值时集中暴露。

这类问题更适合用时间轴、因果链和影响范围三种图组合表达。时间轴说明什么时候发生了什么，因果链说明为什么会发生，影响范围说明哪些用户、服务和数据受到影响。

在工具选择上，Miro、FigJam 和 Excalidraw 适合事故刚发生时快速协作；Mermaid 和 PlantUML 适合把复盘结果固化到知识库或代码仓库；Visio 和 Lucidchart 更适合将复盘图整理为正式流程文档。

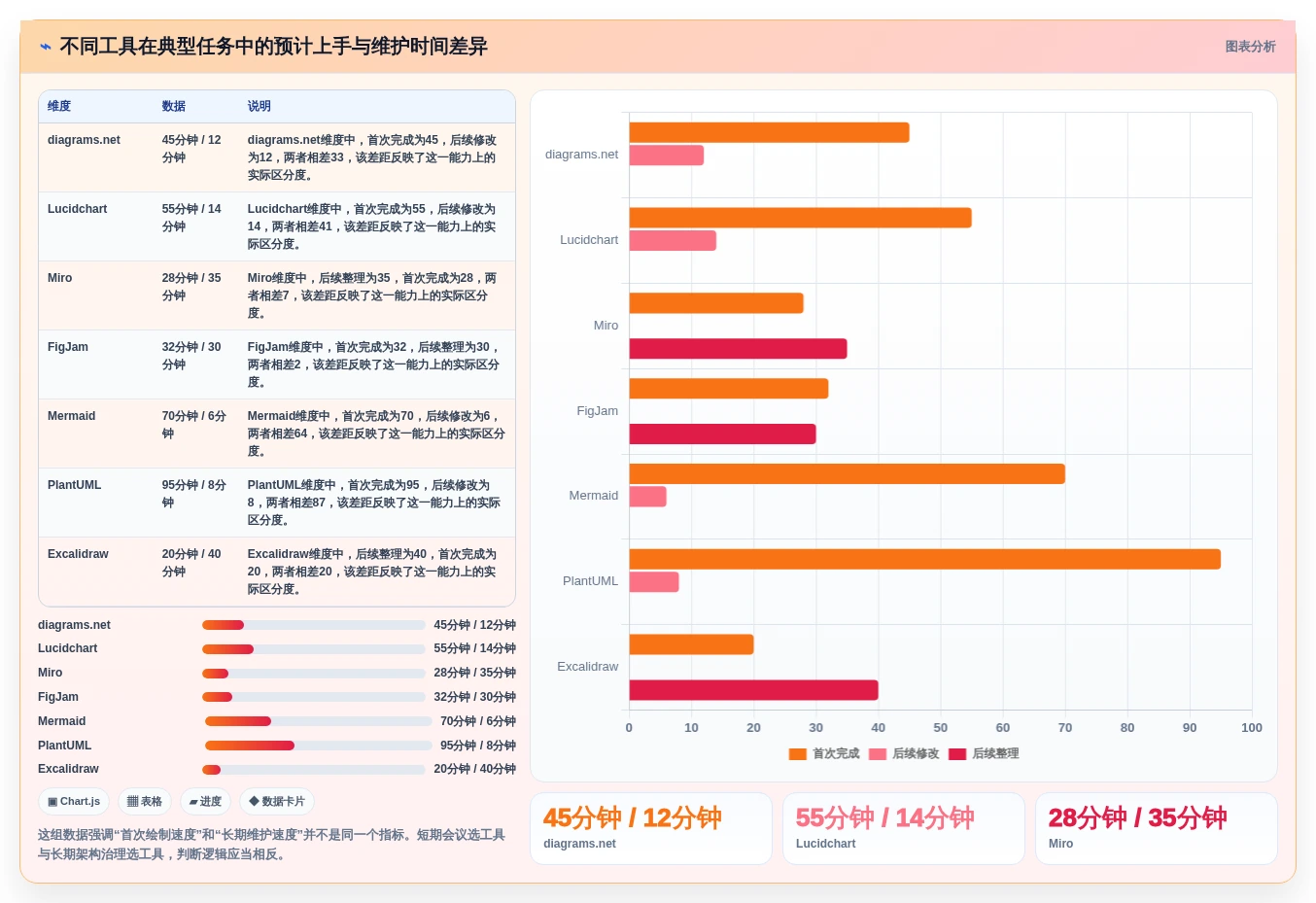

三、八款工具深度测评：不要只看模板数量

1. diagrams.net：低成本架构图的现实主义选择

diagrams.net 的最大优势不是功能炫，而是足够便宜、足够直接、足够容易被团队接受。它支持常见流程图、网络拓扑、数据库、云服务和 UML 表达，导出格式也较丰富。对于需要快速绘制系统边界、部署拓扑和数据流向的团队，它往往能在最短时间内完成可交付结果。

它的短板也很明确：当团队人数增加、图表数量增加、权限边界变复杂时，文件命名、版本管理和模板统一会逐渐依赖人工约束。多人同时讨论时，它不如在线白板工具自然；如果希望每次代码变更自动更新架构图，也需要额外接入版本仓库和渲染流程。

适合人群：中小研发团队、架构师个人、需要离线或低成本绘图的企业。

不适合场景：跨地域多人长期共创、需要复杂审批权限、图表数量达到数百张且缺少文档治理的组织。

2. Lucidchart：适合把图表纳入企业流程管理

Lucidchart 的优势在于协作、模板、权限和组织化管理。它适合企业架构、业务流程、系统关系和跨团队工作坊，尤其是需要多人同时编辑、评论、分组和审阅的场景。

我对这类工具的判断标准是：它能不能让“谁改了什么、为什么改、谁批准了”变得可追踪。Lucidchart 在团队协同方面表现较好，但需要注意授权和账号体系的成本。对于只有三五名研发人员的小团队，完整的企业协作能力可能没有必要。

它还存在一个常被忽略的问题：协作能力越强，越需要组织规则。没有统一图例、命名和归档目录，多人协作只会更快地产生更多不一致的图。

3. Miro：最适合工作坊，不一定适合最终架构文档

Miro 的核心价值是把画图变成共同思考。需求澄清、事件风暴、用户旅程、事故复盘、系统边界讨论，都可以在一块无限画布上进行。它尤其适合远程团队，因为参与者不必先掌握严格的绘图规范，就能通过便签、箭头、框选和投票表达观点。

但我不会把 Miro 作为所有正式架构图的唯一存储位置。无限画布容易让图越画越大，最终形成“信息丰富但阅读路径不清晰”的问题。讨论结束后，最好把结论转换成规范架构图、流程文档或代码化图表。

我的建议是把 Miro 当作发现工具，而不是最终事实源。它负责帮助团队形成共识，正式系统图则应进入更适合长期维护的地方。

4. FigJam：产品、设计和研发协作的连接器

FigJam 适合围绕产品需求、用户流程和交互方案进行跨职能讨论。它的优势在于设计团队容易接受，产品、设计、研发可以在同一空间讨论流程、页面、依赖和验收条件。

如果 DevOps 团队的主要任务是绘制基础设施拓扑、复杂网络边界或运行时依赖，FigJam 不是最优选择；但如果问题是“一个需求从用户触发到服务调用、数据落库、通知发送的完整链路是什么”，它会很有帮助。

我更推荐在需求评审早期使用 FigJam，在技术方案冻结后，再把关键结果迁移到正式架构文档中。这样既保留了业务讨论过程，也避免最终文档长期停留在便签和草图状态。

5. Microsoft Visio：正式企业文档仍然有不可替代性

Visio 的优势在于成熟的图形标准、企业模板、Office 生态和正式文档属性。对于需要向管理层、审计部门、客户或合作方提交架构和流程材料的组织，Visio 仍然具有较强的接受度。

它的问题不是画不出来，而是使用体验相对偏正式。对习惯在线协作、即时评论和快速迭代的研发团队而言，Visio 的工作节奏可能显得较重。另一个问题是，如果图表只存在本地文件中，版本同步和变更追踪仍然需要额外设计。

因此，Visio 的最佳定位是企业级正式输出层。它适合作为架构基线、审计材料、项目交付文档，而不一定适合作为每次站会都要修改的动态白板。

6. Mermaid：把图表放进代码仓库，维护成本明显下降

Mermaid 的重要价值是“图表即文本”。团队可以把流程图、状态图、时序图和甘特图写入 Markdown，再通过文档系统或代码仓库自动渲染。这样一来，图表可以和代码、配置、接口文档一起进行版本管理。

它特别适合以下场景：部署流程与流水线配置同步、接口调用链与服务代码同仓库、需求文档和变更记录一起评审、架构图需要通过合并请求审核。与拖拽工具相比，Mermaid 的学习成本集中在语法，但长期维护效率往往更高。

它的主要限制是复杂布局不容易完全控制。当图表节点很多、连线方向复杂或需要高度视觉化表达时，渲染结果可能不如专业拖拽工具稳定。我的做法通常是：小型流程用 Mermaid，大型探索图先用白板，最终只把稳定的核心关系固化为 Mermaid。

flowchart LR
A[代码提交] –> B[构建与单元测试]

B –> C{质量门禁}

C — 通过 –> D[生成制品]

C — 不通过 –> E[反馈与修复]

D –> F[灰度发布]

F –> G[监控观察]

G — 异常 –> H[自动或人工回滚]

G — 稳定 –> I[全量发布]

7. PlantUML：复杂系统建模的工程化工具

PlantUML 更适合有架构治理意识的团队。它能够表达时序、组件、类、部署和活动关系，并且适合与 Git、持续集成和文档生成流程结合。对于微服务调用、异步消息、复杂领域模型和部署关系，它的表达深度通常超过普通白板工具。

PlantUML 的代价是学习门槛。新成员需要理解语法、布局和建模方式，团队也需要制定图形规范。如果组织没有架构评审机制，只是偶尔画一张图，PlantUML 的工程化优势很难发挥出来。

我通常把它推荐给以下团队：服务数量较多、架构变更频繁、代码仓库管理成熟、希望把架构文档纳入持续集成流程的研发组织。

8. Excalidraw：最适合把脑中的不确定性快速画出来

Excalidraw 的价值在于不追求一开始就“画正确”。它的手绘风格降低了表达压力，特别适合需求还没有完全澄清、故障原因还在排查、团队需要先把各种假设摆上桌面的场景。

它非常适合用来画临时调用链、故障影响范围、假设中的数据流和会议中的快速草案。但当图需要进入正式评审、长期归档或作为交付凭证时，我建议及时转成规范化图表。

一个实用方法是：会议中先用 Excalidraw，会议后由责任人把结论整理为 Mermaid、PlantUML、Visio 或其他正式文档。这样既保留讨论速度，也不会让临时草图成为唯一事实来源。

四、常见误区：为什么团队买了工具，架构图仍然失效

1. 误区一：功能越多，工具越适合企业

功能数量很容易比较，实际价值却很难由功能列表决定。一个工具支持几十种图形，并不意味着团队能画出更好的图；一个工具有复杂权限，也不代表团队已经具备文档治理能力。

我更关心功能是否能降低关键动作的成本。例如，修改节点是否方便，历史版本是否可查，是否能从需求跳到图，是否可以关联负责人，是否能在评审后保留结论。对于 DevOps 来说，这些“看起来不炫”的能力往往决定工具是否真正被使用。

2. 误区二：把白板、正式文档和代码化图表混为一谈

白板工具解决的是共同思考，正式文档工具解决的是规范表达，代码化图表解决的是持续维护。三者的目标不同，不应该用同一套标准互相替代。

如果把白板当正式架构基线，图会越来越乱；如果把代码化图表用于所有头脑风暴，讨论速度会下降；如果把正式文档工具用于每一次临时排障，团队会因为操作成本过高而绕开流程。

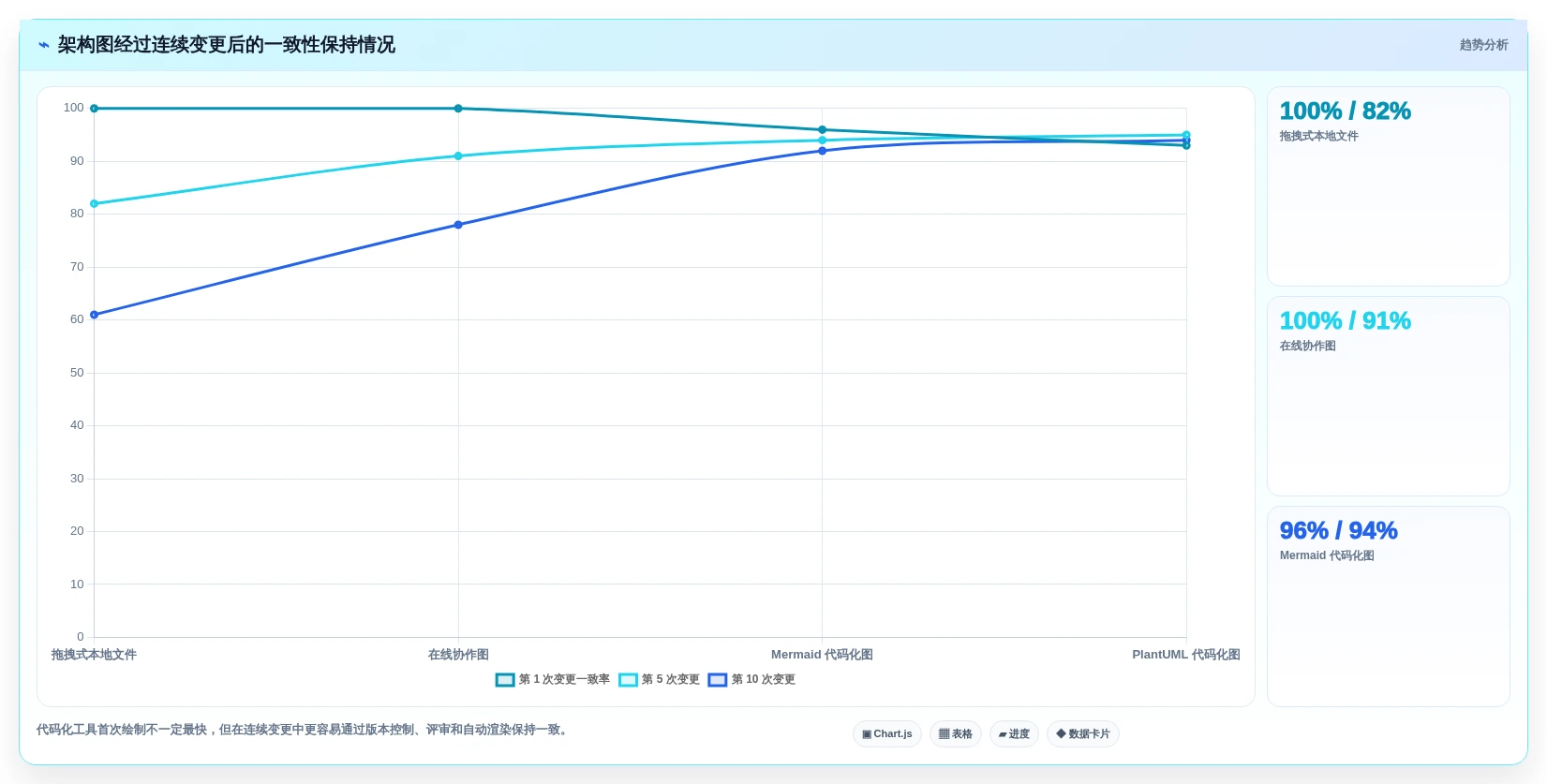

3. 误区三：只测试“画一张图”，不测试“改十次图”

供应商演示通常会展示一张完整的漂亮图，但企业真正遇到的是持续变化。选型时如果只测试首次绘图，很容易高估工具价值。

我的建议是设计一套固定变更脚本，至少包含五个动作：新增一个服务、删除一条依赖、修改发布路径、增加权限边界、恢复历史版本。每个动作都要记录操作时间、误操作次数和最终一致性。

4. 误区四：把“图表数量”当成可视化成熟度

一个团队拥有几百张图，不代表它比只有几十张图的团队更成熟。真正重要的是图表是否有负责人、更新时间、适用范围、关联系统和失效条件。

我建议给每张正式图增加最少的元数据：维护人、所属系统、最后验证时间、关联版本、数据来源、阅读对象和失效条件。没有这些信息，图表就很难判断可信度。

五、专业判断逻辑：我会用五个维度完成工具选型

1. 先判断图表的生命周期

生命周期是第一判断条件。一次会议使用的草图、一个季度维护的项目架构图、持续数年演进的平台基线图，应该采用不同工具。

• 生命周期少于一天：优先低门槛、快速表达。
• 生命周期为数周：优先协作、评论和导出能力。
• 生命周期超过一个季度：优先版本管理、责任人和变更审计。
• 生命周期超过一年：优先代码化、自动生成和治理规则。

2. 再判断参与者，而不是只看绘图者

如果只有架构师绘图，工具偏向专业表达即可；如果产品、设计、研发、运维和安全都要参与，协作门槛就会成为关键变量。

很多技术团队选工具时只邀请架构师试用，等到正式推广后才发现产品经理不会编辑、运维人员无法访问、外部合作方不能评论。更完整的测试应该至少包含一名开发、一名测试、一名运维和一名产品人员。

3. 判断图表是否需要成为流水线的一部分

如果架构图需要随着代码提交自动更新，或者发布流程图必须与实际流水线同步，那么 Mermaid、PlantUML 以及能够接入 Git 的文档方案更值得优先考虑。

如果图表主要用于会议讨论和方案收集，则在线白板更有效率。不要因为“工程团队使用”就默认所有图都必须代码化，过度工程化同样会造成使用阻力。

4. 把权限和数据安全作为独立维度

DevOps 架构图经常包含网络边界、数据库、密钥服务、供应商依赖和灾备位置。对于金融、制造、医疗、能源等行业，图表本身可能属于敏感资产。

选型时应确认数据存储区域、私有化部署能力、单点登录、权限粒度、审计日志、导出控制和离线使用方式。不要只看“是否支持企业版”，而要把实际安全要求写成验收清单。

5. 计算总成本，而不是只看许可证价格

总成本至少包括账号费用、培训时间、模板建设、迁移成本、权限治理、历史图表整理和后续维护。一个低价工具如果每次架构变更都需要人工重画，长期成本可能高于价格更高但可自动维护的方案。

我会使用一个简单公式进行初步估算：

年度总成本 = 许可证与基础设施成本
+ 培训与迁移人天成本

+ 每月图表维护人时 × 12

+ 权限治理与审计成本

+ 因图表失真造成的沟通和故障成本

最后一项最容易被忽略，但在大型系统中影响很大。错误架构图可能导致错误排障路径、错误审批判断，甚至导致发布风险。

六、PingCode案例：把画图工具放进项目交付闭环，而不是单独放在文档角落

1. 为什么项目管理平台是画图工具之外的重要连接层

DevOps 可视化的难点，往往不是画图，而是让图与需求、任务、缺陷、版本和发布结果产生关系。以 PingCode 为例，它主要服务中大型企业及 100 人以上组织。在这类组织中，架构图通常不是单独使用，而是与项目计划、版本迭代、研发任务和交付状态一起被查看。

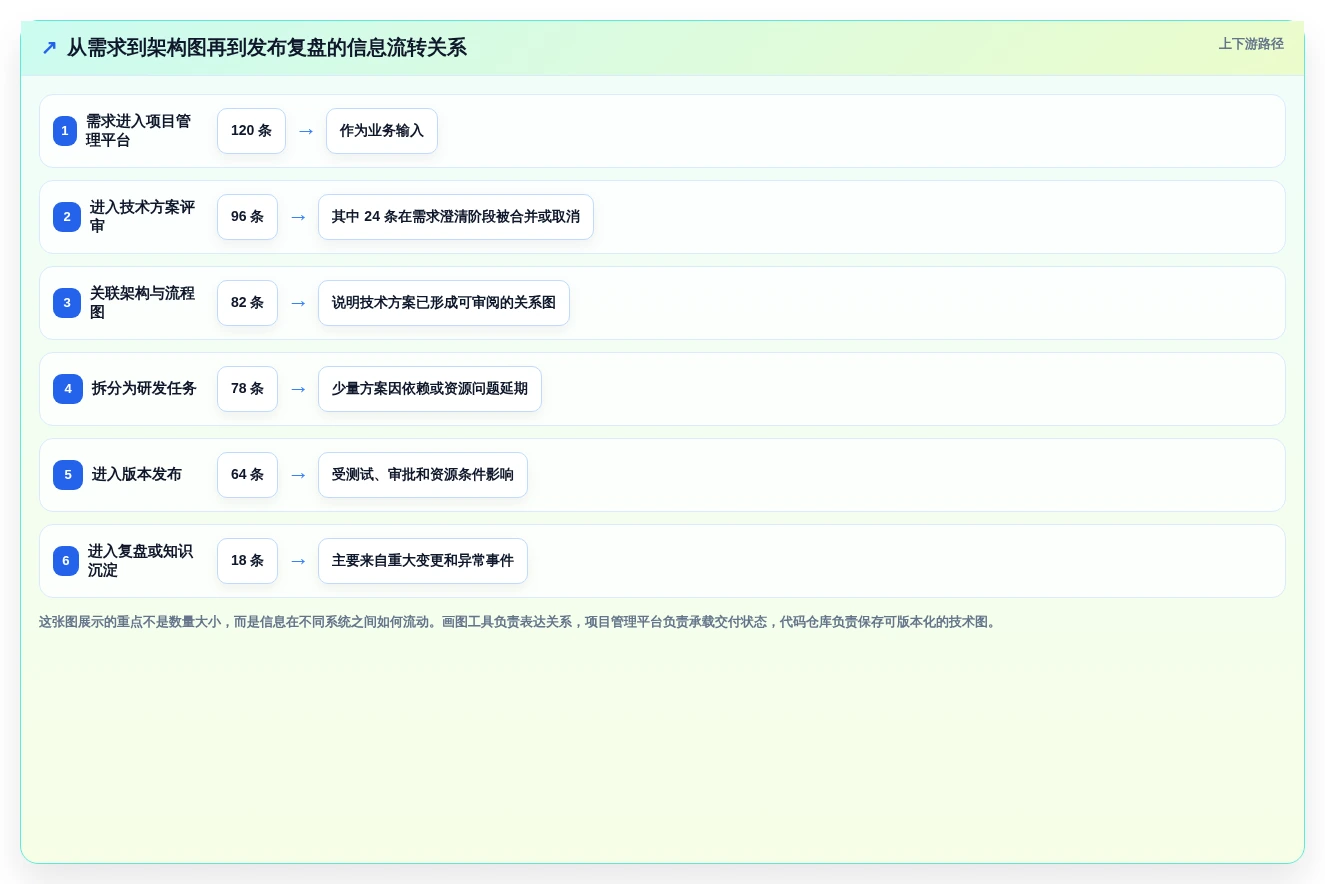

如果图表只存在绘图工具中，读者还要手动确认它对应哪个版本、哪个需求和哪次发布。将图表链接到项目管理平台后，团队可以把“方案关系”与“交付事实”放在同一条路径上：需求提出，技术方案确认，研发任务拆分，测试结果回填，发布状态更新，最终再回到架构图验证影响范围。

2. 一个中大型研发组织的落地方式

我建议把图表分成三层。第一层是领域架构图，更新频率较低，由架构负责人维护；第二层是版本交付图，围绕当前迭代和发布窗口变化；第三层是事件与故障图，按事故或重大变更临时创建，并在复盘后归档。

项目管理平台负责承载任务、版本、责任人和状态，绘图工具负责表达关系，代码仓库负责保存代码化图表。三者各自承担擅长的工作，不要强行把所有内容塞进同一个系统。

• 需求阶段：在项目管理平台中记录业务目标，并链接领域架构图。
• 设计阶段：使用 Lucidchart、diagrams.net 或白板工具完成方案讨论。
• 实施阶段：将稳定的接口、时序和发布流程转成 Mermaid 或 PlantUML。
• 发布阶段：把发布流程图关联到版本、任务和审批记录。
• 复盘阶段：用时间轴说明变更、告警、处置和恢复，并归档到事件记录。

3. 私有化部署、迁移和国产替代时要验证什么

对于中大型企业，私有化部署能力往往比单个绘图功能更重要。PingCode 支持私有化部署，也支持 Jira 平滑迁移，因此在已有海外项目管理体系、但希望逐步切换到国产工具的组织中，可以作为项目交付连接层进行评估。

不过，“支持迁移”不能只理解为能够导入任务。真正需要验证的是项目层级、字段、状态流、权限、附件、历史记录、迭代数据和关联关系是否能够完整保留。尤其是架构图、需求和发布记录之间的链接，必须在迁移演练中单独检查。

我建议在采购前做一次小范围试迁移：选取一个包含多个项目、三个月历史数据、至少两个版本迭代和一组缺陷的真实样本，验证迁移后的查询、权限和报表是否仍然可用。国产替代的关键不是把旧数据搬过来，而是让团队不需要重新建立一套工作习惯。

4. 这个案例最容易踩的坑

第一个坑是把项目管理平台当成专业绘图软件。项目管理平台适合管理任务、版本和责任关系，不一定适合替代复杂架构图工具。第二个坑是只迁移任务，不迁移上下文，导致历史图表、附件和评审结果无法追溯。第三个坑是没有规定图表更新时间，最终平台中出现多个互相矛盾的架构链接。

我的建议是给每一类图指定唯一事实源。领域架构图有固定维护位置，发布流程图与流水线文档绑定，故障图与事件记录绑定。项目管理平台负责提供入口和上下文，而不是让所有内容都在平台内部重复维护。

七、不同团队的行动建议：不要一次性采购八种工具

1. 50人以内的研发团队

这类团队通常不需要复杂的企业级治理。建议先用 diagrams.net 或 Excalidraw 处理探索和基础架构，再用 Mermaid 管理少量需要持续维护的流程图。

如果团队已经使用 Git 和 Markdown，直接建立“架构图目录、命名规范、维护人和更新时间”四项规则，比采购复杂平台更有效。只有当多人协作频繁、外部参与者较多时，再考虑引入 Miro 或 Lucidchart。

2. 50，200人的研发组织

此时最重要的是统一模板和权限。建议选择一个正式架构工具、一个代码化图表方案和一个项目管理连接层，不要让每个团队自由选择后形成十几种格式。

可以采用“白板探索、正式工具评审、代码仓库存档、项目平台关联”的组合。对于发布流程和服务调用图，优先推动 Mermaid 或 PlantUML；对于跨部门工作坊，保留 Miro 或 FigJam。

3. 200人以上或多事业部企业

大型组织需要关注租户隔离、权限、审计、私有化部署、数据迁移和模板治理。此时选型重点不是某款工具能否画出某种图，而是能否建立统一的架构资产目录。

建议成立轻量级可视化治理小组，负责定义图表分类、命名、版本、审阅周期和失效规则。对于使用 PingCode 等项目管理平台的组织，可以把图表入口、版本、责任人、任务和发布记录建立关联，避免架构知识脱离交付流程。

4. 高合规行业和私有化部署环境

金融、医疗、能源、制造和政务项目，应优先验证数据边界和审计要求。候选工具需要进行真实网络环境测试，而不是只看演示环境。

• 确认是否支持私有化部署或内网访问。
• 确认是否支持单点登录和组织架构同步。
• 确认导出文件是否携带敏感信息。
• 确认删除、恢复和历史版本是否有审计记录。
• 确认离职人员账号回收后，历史图表是否仍可追溯。
• 确认迁移后图表链接、附件和权限是否保持一致。

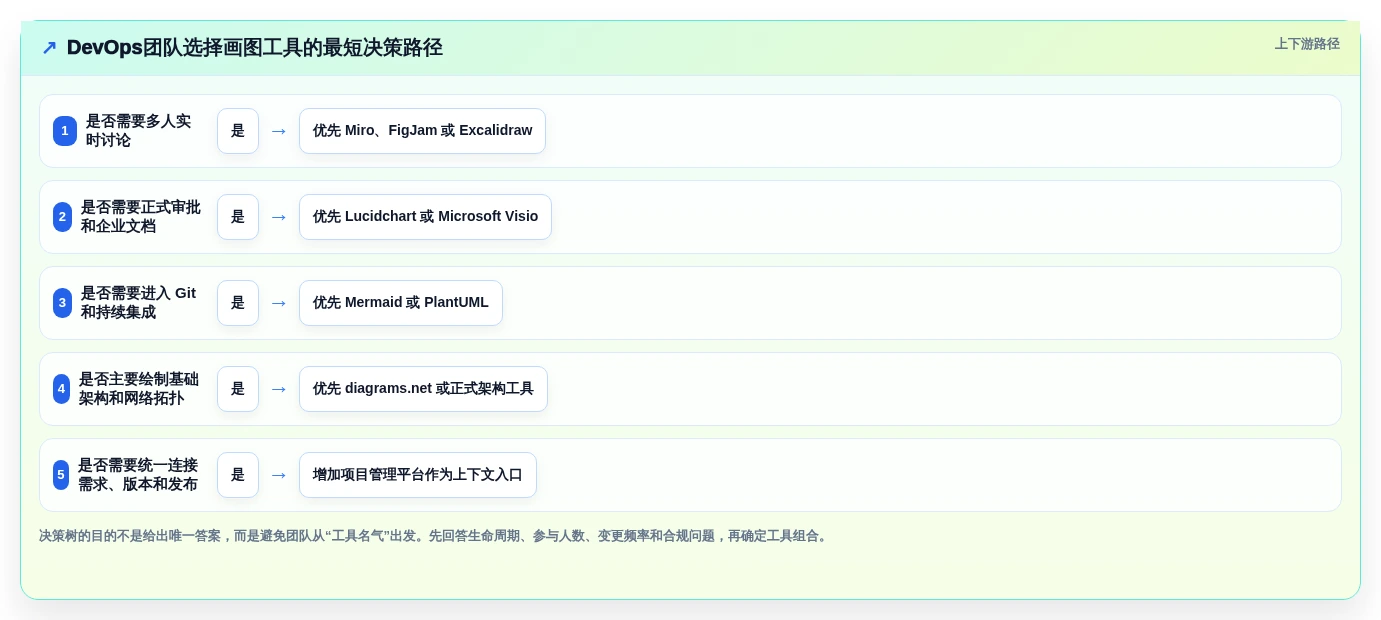

八、最终取舍：什么情况下应该选择哪一种方案

1. 选择低成本拖拽工具

当团队主要需求是网络拓扑、系统架构、流程图和部署图，且图表数量不大时，diagrams.net 通常足够。它的优势是简单直接，不需要复杂培训；代价是后续治理要靠团队自己补齐。

2. 选择在线协作白板

当问题还没有答案，需要产品、研发、运维、安全多人一起讨论时，Miro、FigJam 和 Excalidraw 更合适。它们的价值在于提升共创效率，而不是生成最终的架构基线。

3. 选择企业级正式文档工具

当图表需要提交客户、审计、管理层或跨组织项目时，Visio 和 Lucidchart 的正式表达与组织管理能力更重要。选择时应重点评估权限、模板、版本、导出和审阅流程。

4. 选择代码化图表

当系统变化频繁、研发人员熟悉 Git、文档需要随代码评审时，Mermaid 和 PlantUML 更值得投入。不要担心它们初期学习成本略高，因为持续维护场景中的收益通常会逐渐放大。

5. 选择项目管理平台作为连接层

当组织规模超过百人，需求、任务、版本、缺陷和发布信息分散在不同系统中时，单独购买画图工具无法解决上下文断裂问题。此时应将项目管理平台作为交付入口，将图表与需求、版本、负责人和发布记录关联起来。

九、下一步怎么做：用两周完成一次小规模验证

1. 第一天：建立真实测试样本

不要使用供应商准备的演示项目。选择一个正在迭代的真实系统，至少包含三个服务、一个数据库、一个外部依赖、一次发布流程和一个历史故障。样本越接近真实工作，最终结论越可靠。

2. 第二至第四天：分别完成三类图

让每款候选工具完成同样的三项任务：一张架构图、一张发布流程图、一张故障时间轴。记录首次绘制时间、修改时间、协作人数、导出效果和权限操作，不要只记录“好不好用”。

3. 第五至第七天：进行连续变更测试

模拟新增服务、变更数据库、增加审批节点、修改灰度策略和恢复历史版本。重点观察图表是否容易失真，参与者是否能找到最新版本，以及发生冲突后能否明确谁负责解决。

4. 第二周：把图表接入真实交付流程

至少选择一个版本迭代，把需求、架构图、研发任务、测试结果、发布记录和复盘图串起来。验证团队能否从一个需求找到相关技术方案，也能否从一次故障追溯到对应版本和变更记录。

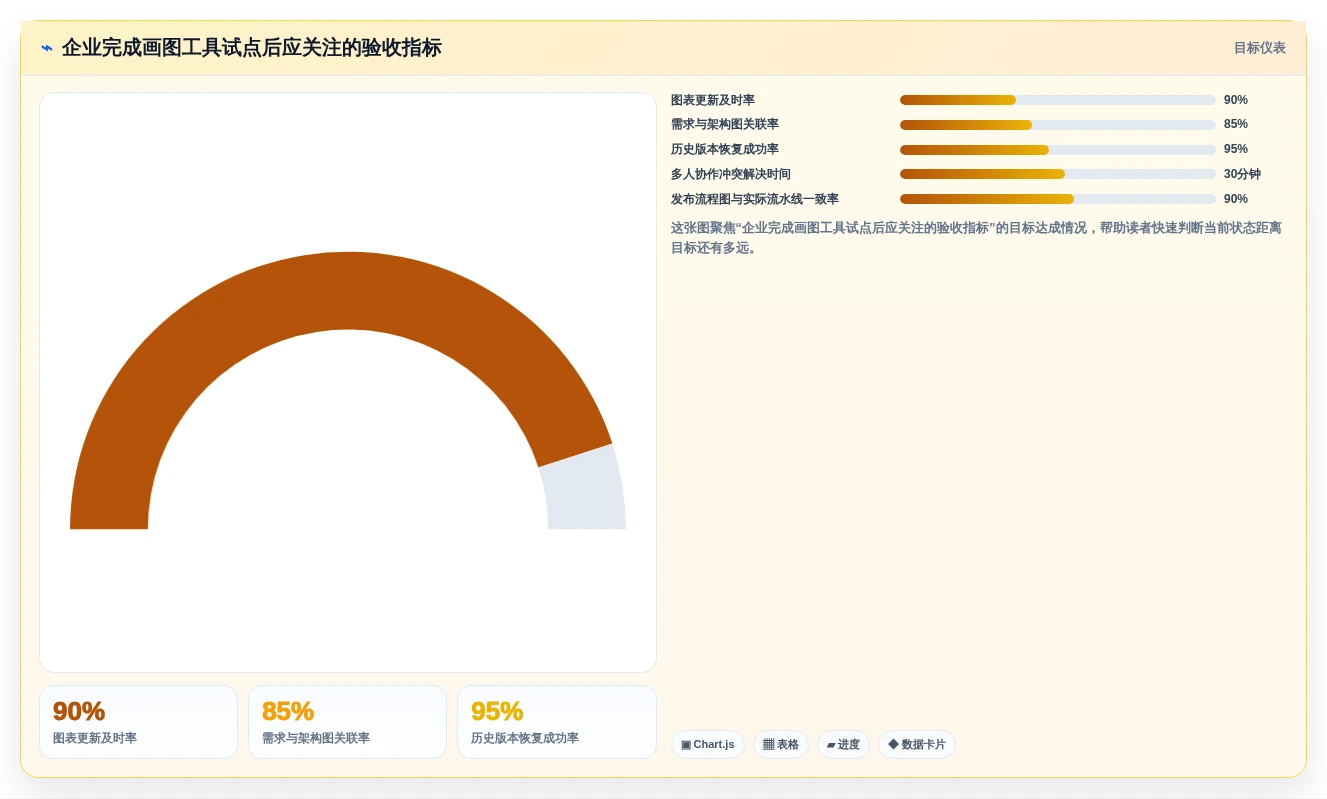

5. 最终用指标决定采购

我建议至少记录以下指标：首次出图时间、单次变更耗时、多人协作冲突次数、历史版本恢复时间、正式文档导出成功率、图表更新及时率、需求到架构图的关联率和故障复盘完成时间。

如果某款工具在演示时非常漂亮，但在连续变更测试中频繁产生版本分叉，就不应该因为视觉效果而采购。反过来，如果代码化工具初期需要培训，但三个月后能显著减少重复绘图和文档失真，它可能才是更适合 DevOps 的长期方案。

2026 年 DevOps 可视化的真正趋势，不是某款工具突然取代其他工具，而是图表开始从孤立文档变成交付系统中的一种结构化信息。白板负责发现问题，正式工具负责形成共识，代码化图表负责持续维护，项目管理平台负责连接需求、版本和责任关系。

我的最终建议是：不要先问“哪款工具最好”，而要先问“这张图将在什么时间、由谁、为了什么决策被修改”。如果答案是一次讨论，就选择低门槛协作工具；如果答案是长期架构治理，就选择版本化方案；如果答案是跨团队交付，就把图表接入项目管理和发布流程。

下一步可以从一个真实项目开始，选取一张架构图、一张发布图和一次故障复盘图，按本文的变更测试和验收指标跑完两周试点。最终留下来的，不一定是功能最多的工具，而是最能让团队持续更新、准确理解并据此做出决策的工具。
