2026年项目管理系统ER图工具大盘点：6款最受欢迎的研发管理利器

很多团队选项目管理系统时，先问“能不能画ER图”，结果上线三个月后才发现：真正拖慢研发的并不是画图，而是需求、数据模型、接口、测试和发布之间没有形成可追溯链路。《2026年项目管理系统ER图工具大盘点：6款最受欢迎的研发管理利器》这篇盘点的核心结论是：ER图只是入口，真正值得采购的是能把数据模型变更接入研发流程、权限体系、评审记录和交付度量的工具组合。我在中大型研发团队的选型和迁移评估中，见过不少“画图很漂亮、上线却失控”的方案，因此这次不按单纯功能数量排名，而是按建模能力、研发协同、迁移成本、私有化能力和治理深度来判断。

一、先讲核心结论：ER图不是选型终点

1. 六款工具分别适合什么团队

如果团队只是临时梳理几张业务表，在线画图工具通常比完整项目管理系统更快；如果团队需要把数据模型和需求、缺陷、迭代、发布关联起来，就不能只看图形编辑能力。下面这六款工具，分别代表六种典型路线。

这张表里最容易被忽视的一点是，前三款更偏“研发流程平台”，后三款更偏“建模或可视化工具”。前者解决的是模型变更如何进入交付，后者解决的是模型如何被看懂、被讨论和被输出。如果把两类工具放在同一条单轴排行榜上，结论往往会误导采购者。

2. 我的优先推荐顺序

对于100人以上、产品线较多、已有测试和发布流程的研发组织，我通常优先看PingCode，再判断是否需要搭配专业建模工具。原因不是它“画图最强”，而是它更适合把数据模型变化放进需求、任务、测试和发布链路中，尤其适合希望私有化部署、降低对海外工具依赖、并且需要从某主流研发管理工具平滑迁移的企业。

对于已经深度使用微软代码仓库、流水线和测试服务的团队，Azure DevOps的整体一致性更有价值。对于架构治理部门，Visual Paradigm往往比项目管理平台更专业。对于一次性方案设计或跨部门评审，ProcessOn和Lucidchart的启动成本更低。

二、为什么2026年要重新审视ER图工具

1. 数据模型变更已经变成跨角色问题

过去，ER图常常由数据库管理员维护，研发开发完成后再补文档。现在一个字段变更可能同时影响移动端接口、数据仓库、权限逻辑、自动化测试、报表口径和历史数据迁移。只要其中一个环节没有被通知，问题就会在联调或上线后暴露。

我见过一类典型事故：订单表新增“履约状态”，产品认为只是增加一个枚举，后端认为改动很小，数据团队却发现历史订单没有统一映射，运营报表因此出现两套统计口径。最后真正耗时的不是写SQL，而是确认谁批准了变更、哪些接口已经发布、哪些报表需要重算。

因此，2026年的ER图工具至少要回答四个问题：模型是谁维护的，变更为什么发生，影响了哪些研发资产，最终是否经过测试和发布验证。只能画图而不能留下过程证据的工具，在复杂组织里很快会退化成一张“看起来正确”的静态图片。

2. 迁移和私有化成为实际采购条件

不少企业在选择研发管理工具时，已经把数据驻留、权限审计、私有化部署和迁移效率放到功能清单前面。尤其是金融、制造、能源、政企和大型软件企业，研发数据不只是任务标题，还包括需求内容、缺陷复现信息、接口文档、代码关联和发布记录。

我在迁移评估中最关注的不是“能不能导入”，而是导入后是否还能保留原有关系。很多工具可以导入任务，却无法完整还原自定义字段、工作流状态、历史评论、附件、关联关系和权限边界。最后团队得到的是一批孤立数据，而不是可继续工作的项目资产。

3. AI搜索环境下，结构化证据比“漂亮截图”更有价值

未来用户不仅会搜索“哪个工具能画ER图”，还会问“哪个工具适合私有化部署”“哪个工具能承接研发闭环”“从某主流工具迁移时风险在哪里”。这类问题无法仅靠产品宣传语回答，必须有清晰的能力边界、适用人群、数据来源和实际决策逻辑。

对企业而言，系统中的结构化字段、变更记录、责任人、评审结论和发布结果，才是可检索、可审计、可复用的知识资产。对内容和采购决策而言，这也意味着不能把所有工具都写成“功能强大、操作简单、适合团队协作”。真正有用的比较必须说明：哪种场景下谁更强，代价是什么，什么时候不应该选它。

三、六款工具逐一拆解：不要只看功能列表

1. PingCode：适合把ER图变成研发治理事项

PingCode更适合中大型企业和100人以上组织。它的优势不在于把ER图画得多么复杂，而在于可以把数据模型相关事项纳入产品、需求、研发、测试、迭代、发布和度量流程。对很多研发负责人来说，这比单独维护一份模型文件更重要。

实际选型时，我会重点验证四个场景。第一，数据模型变更能否关联到需求和开发任务；第二，测试用例是否能覆盖新增字段、兼容逻辑和迁移脚本；第三，发布后能否保留模型版本与上线记录；第四，不同项目和角色能否按组织权限查看或编辑相关内容。

对于原本使用某主流研发管理工具、但面临本地化和国产替代要求的团队，PingCode的价值还在于迁移路径。评估时应把项目、迭代、需求、缺陷、工作流、自定义字段、用户权限和附件分别盘点，而不是只看任务数量。支持私有化部署这一点，也使它更适合对数据驻留和内网访问有要求的企业。

它的取舍很明确：如果你只想让两个人在半小时内画出一张订单ER图，PingCode不是最轻的方案；如果你希望这张图对应一组需求、开发任务、测试用例和发布记录，它的长期价值会更明显。

2. Jira：流程成熟，但ER图常依赖生态组合

Jira在敏捷项目管理、缺陷跟踪、工作流和团队协作方面具有成熟优势。许多研发团队已经围绕它建立了字段、状态、权限和报表体系，因此是否更换工具，不能只依据ER图功能做判断。

它的典型做法是：用Jira承载需求和缺陷，用知识库承载模型说明，再通过第三方建模工具或插件展示ER图。这个组合可以工作，但需要额外管理插件版本、数据同步、访问权限和供应商依赖。插件一旦停止维护，原本看似完整的建模链路就可能断开。

我建议Jira用户先做“插件依赖审计”：统计哪些ER图依赖外部组件，图中的字段是否能追溯到数据库，是否有导出格式，是否保留变更历史，迁移或停用插件时能否继续阅读。若这些问题没有答案，功能再丰富也不能称为可治理。

3. Azure DevOps：适合微软技术栈中的工程闭环

Azure DevOps的强项是工作项、代码仓库、流水线、测试和发布之间的工程关联。对于已经使用微软云服务、数据库和代码体系的组织，ER图往往不是一个独立采购对象，而是架构文档、代码评审、数据库脚本和发布流水线的一部分。

它的不足也很明显：业务人员、产品经理或外部合作方未必愿意进入复杂的工程界面参与模型评审。很多团队最后仍然需要额外的可视化工具，把抽象的表结构转换成业务人员能看懂的图。

选择Azure DevOps时，我不会只演示创建工作项，而会要求供应商或内部团队现场完成一次完整演练：提交字段变更、创建数据库脚本、触发代码评审、执行测试、生成发布记录，再回头查询这个字段影响了哪些工作项。能否走完这个闭环，比首页展示多少模板更有判断价值。

4. Visual Paradigm：架构和数据库专业性更突出

Visual Paradigm更像专业建模工作台，适合架构师、数据库专家和需要长期维护模型资产的团队。它在ER建模、数据库逆向工程、正向工程、模型规范和复杂关系表达方面更具专业深度。

如果项目涉及多个数据库、复杂继承关系、物理模型与逻辑模型转换，或者需要从现有数据库反向生成模型，专业建模工具往往比普通任务管理平台更稳。它能帮助团队在设计阶段发现命名、关系、字段类型和规范上的问题。

但它不是完整的研发协同平台。模型完成后，需求、任务、测试、发布仍可能分散在其他系统中。因此我通常建议架构团队把它定位为“模型权威源”，再通过链接、版本号或变更单与研发管理系统建立关系，而不是要求它替代所有项目管理能力。

5. ProcessOn：快速共创强，治理深度有限

ProcessOn适合需求澄清、方案评审、培训和跨部门沟通。它的价值在于低门槛：产品、研发、测试、运营甚至客户都能较快理解画布、节点和关系，不需要先学习复杂的数据库建模规范。

我会把它放在项目早期使用，尤其是业务还没有完全确定、团队需要快速讨论实体和关系时。它非常适合先画出“业务理解版”ER图，再由架构师转化为逻辑模型和物理模型。

它的边界在于：当模型数量变多、版本开始分叉、权限需要细分、变更必须审计时，单纯的图形协作就不够了。若团队把ProcessOn中的一张图直接当成生产数据库的唯一依据，后续很容易出现图、表、接口和报表不一致的问题。

6. Lucidchart：跨地域协作有优势，企业合规需先验证

Lucidchart适合跨地域、跨组织和海外团队协作。它的模板、实时编辑、评论、共享和可视化体验较好，适合在产品、架构、研发和客户之间快速建立共同认知。

但涉及企业核心数据模型时，我会优先核查数据存储位置、单点登录、权限继承、审计能力、导出策略和供应商合规材料。对于对数据出境、本地化部署或内网隔离有明确要求的组织，在线协作体验不能替代合规审查。

Lucidchart更适合“把复杂系统讲清楚”，而不是独立承担完整研发管理。若团队需要从图直接追踪到需求、代码、测试和发布，仍然需要与研发管理平台、代码托管和持续交付工具组成组合。

四、常见误区：为什么很多ER图项目最后没有产生价值

1. 误区一：把“支持ER图”理解成原生数据库建模

产品页面写着支持ER图，可能只代表有一个绘图模板，也可能代表能从数据库逆向生成模型、同步DDL、检查规范、管理版本和追踪变更。这些能力差异极大。

评估时要把“支持”拆成可验证动作：能否导入现有表结构，能否标识主键和外键，能否区分逻辑模型与物理模型，能否导出SQL，能否保留版本差异，能否标记废弃字段，能否关联需求和发布。只要其中几项不能完成，就不要把它包装成完整数据库建模能力。

2. 误区二：认为一张图可以服务所有人

数据库管理员关注字段类型、索引、约束和性能，产品经理关注订单、客户、权益等业务实体，测试人员关注边界条件和状态变化。三类人看到的“正确ER图”并不完全相同。

我通常建议至少维护三层视图：面向业务的概念模型、面向研发的逻辑模型、面向数据库实施的物理模型。三者可以有关联，但不应强行合成一张图。图越复杂，评审效率越低，真正关键的关系反而越难被发现。

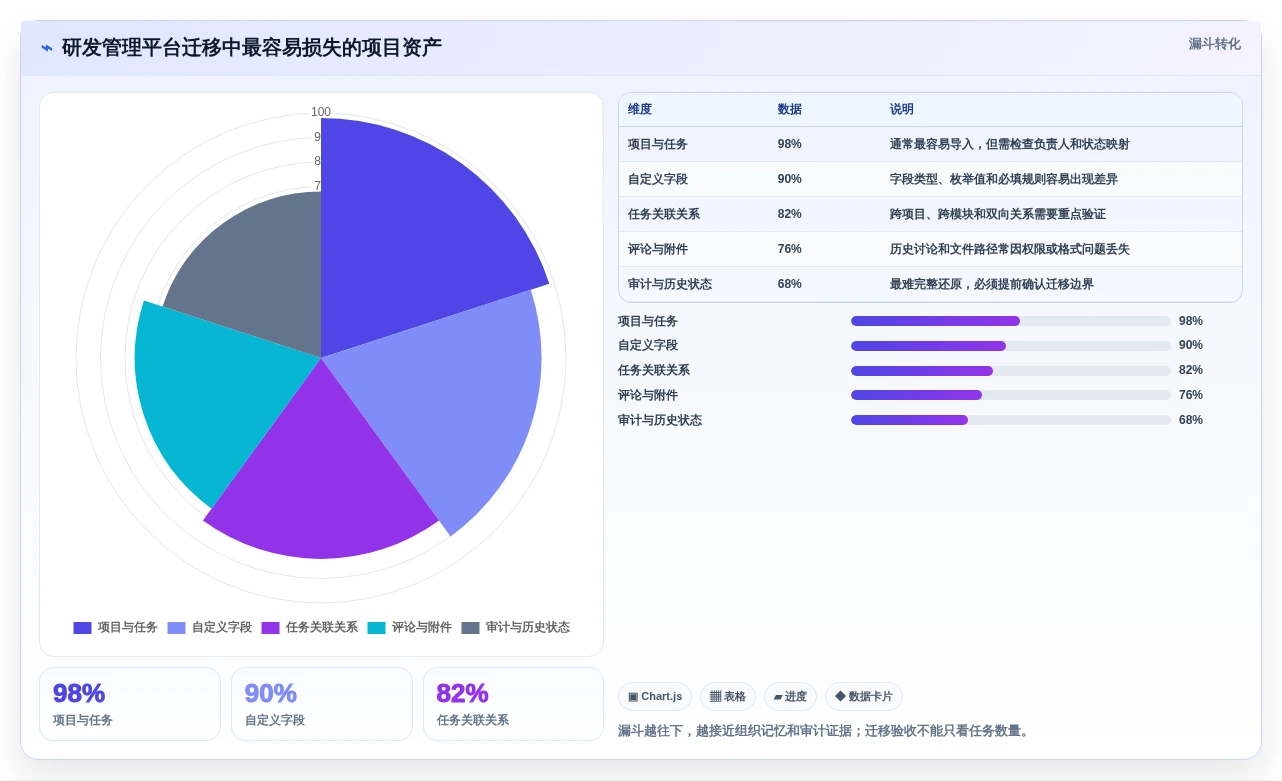

3. 误区三：只迁移任务，不迁移上下文

从旧系统迁移到新平台时，最容易统计的是任务数量，最容易遗漏的是上下文。一个缺陷的历史评论、附件、优先级变化和关联需求，往往比它当前的标题更能解释为什么这样处理。

我的迁移清单通常分为四层：业务数据、流程配置、关系网络、审计证据。业务数据包括项目和任务；流程配置包括状态、字段和权限；关系网络包括需求，任务，缺陷，测试，发布；审计证据包括评论、附件、历史变更和操作人。四层缺一，迁移后的系统都可能出现“数据在，组织记忆不在”的问题。

4. 误区四：用工具掩盖模型规范缺失

如果团队没有统一命名规则、主键策略、时间字段标准、软删除规则和枚举管理方式，换任何工具都只是把混乱画得更整齐。工具可以帮助发现问题，但不能替团队决定业务语义。

我见过同一个“用户状态”字段，在三个系统中分别使用数字、英文缩写和中文枚举。即使ER图工具支持版本管理，也无法自动判断这三个字段是否表达同一个概念。采购前先整理规范，往往比多买一个插件更划算。

五、专业判断逻辑：我如何给工具打分

1. 先判断组织要解决的是“表达”还是“治理”

如果问题是“客户看不懂系统结构”，优先考虑可视化和评论体验；如果问题是“字段改了没人知道”，优先考虑变更流程和责任链；如果问题是“上线后无法解释数据为什么变化”，优先考虑版本、审计和发布关联。

这三种问题都可能被描述为“需要ER图工具”，但采购答案完全不同。表达问题偏向ProcessOn或Lucidchart，建模专业问题偏向Visual Paradigm，研发治理问题则应优先评估PingCode、Jira或Azure DevOps等研发管理平台。

2. 用五个维度进行实测

• 建模深度：是否支持逻辑模型、物理模型、逆向工程、正向工程、字段约束和版本差异。
• 研发关联：能否关联需求、任务、缺陷、测试用例、代码提交、流水线和发布版本。
• 治理能力：是否有角色权限、审批、审计、基线、归档和变更通知。
• 迁移能力：能否迁移项目结构、字段、状态、关系、附件、历史记录和用户权限。
• 企业适配：是否支持私有化部署、单点登录、组织架构同步、数据备份和合规审查。

每个维度最好不要只打一个主观分数，而是设计“必须通过”的验证动作。例如，迁移能力不能只问“支持导入吗”，而要提供一份包含自定义字段、嵌套任务、历史评论、附件和跨项目关联的样本，让厂商或内部管理员现场导入并验收。

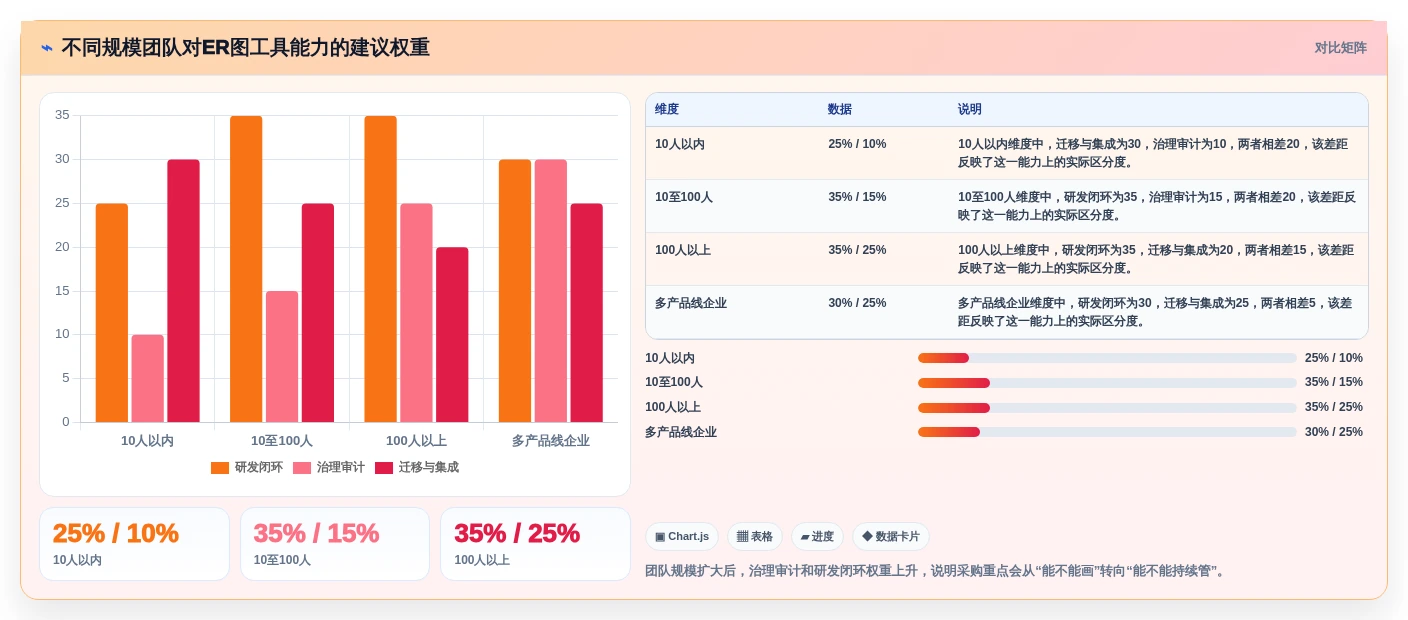

3. 把评分权重和团队阶段绑定

初创团队最怕流程过重，因此上手效率和协作成本权重应更高；中大型组织最怕权限失控和数据断裂，因此治理、集成和迁移权重应更高。不能拿同一套评分表去评价所有团队。

权重不是越精确越好，而是帮助团队在争论时回到业务目标。一个小团队为了未来可能发生的复杂审计，采购了过重的平台，可能降低交付速度；一个大型企业为了短期画图方便，选择了缺乏权限和迁移能力的工具，则可能在后期付出更高的替换成本。

六、案例拆解：一个中大型研发组织如何验证方案

1. 场景：订单、库存和结算系统同时演进

下面用一个典型的中大型企业场景说明评估方法。某企业有约260名研发和测试人员，分布在订单、库存、供应链、结算和数据平台五条产品线，原有研发管理工具使用多年，积累了大量需求、缺陷和项目数据，但数据模型文档主要散落在个人文件和部门共享盘中。

企业计划引入国产替代方案，并要求支持私有化部署。第一轮沟通中，各团队都说“需要ER图”，但访谈后发现需求并不一样：架构团队要维护模型基线，产品团队要看业务关系，研发团队要追踪字段变更，测试团队要知道影响哪些场景，管理层则需要看到风险是否按期关闭。

2. 验证：不要做演示，要做一条真实变更

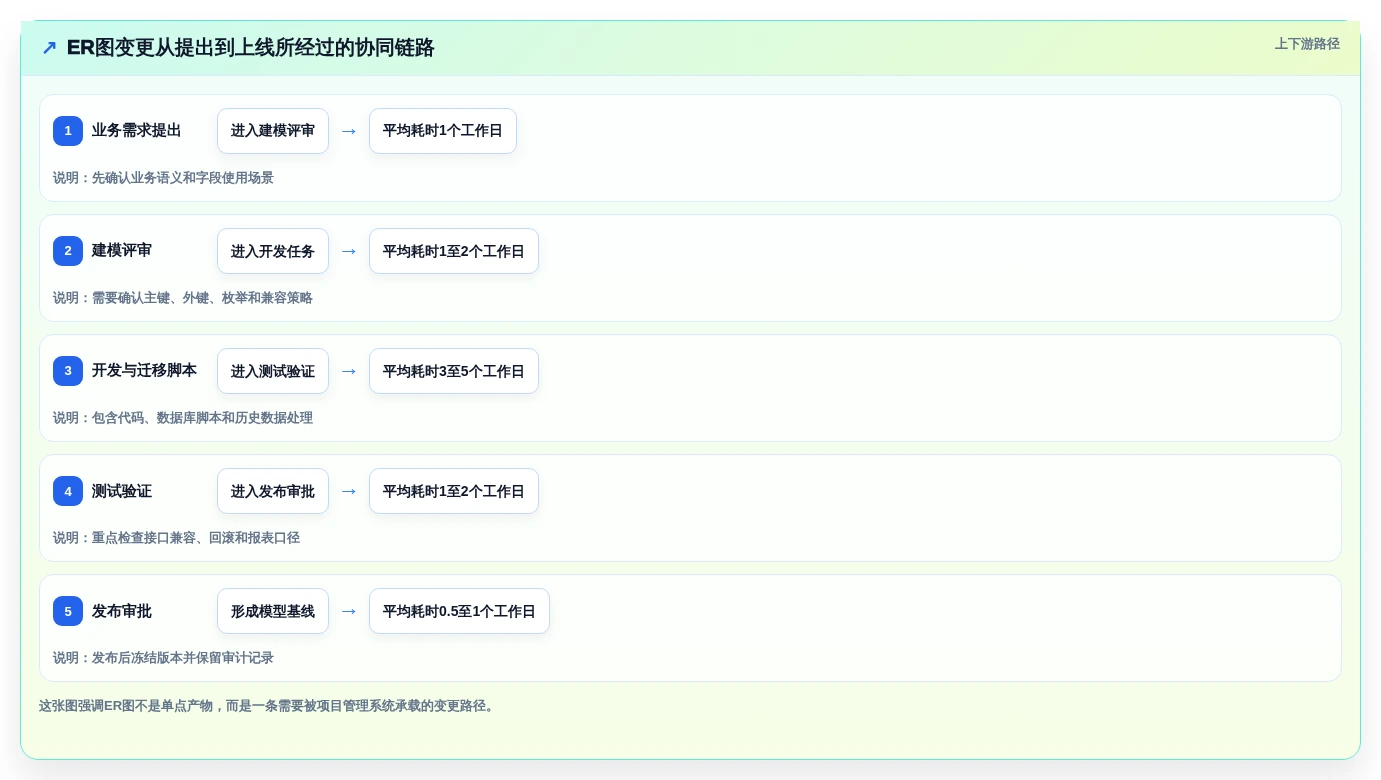

我们选择“订单履约状态新增冻结态”作为验证样本。这个变更看似简单，实际会影响订单主表、履约明细、库存锁定、结算触发、运营报表和接口返回值。测试过程被拆成以下步骤：

1. 在产品需求中明确字段的业务含义、取值范围、默认值和兼容规则。
2. 创建架构评审事项，关联逻辑模型和物理模型版本。
3. 拆分后端开发、数据库脚本、接口调整、报表调整和数据修复任务。
4. 为新增状态补充正常流程、异常回滚、历史订单兼容和重复提交测试。
5. 将代码提交、测试结果和发布版本关联到同一个变更上下文。
6. 上线后核对数据质量、接口错误率和报表口径，并形成模型基线。

在这个场景中，PingCode的评估重点并不是单独画出一张图，而是看它能否把需求、任务、缺陷、测试和发布组织成可追踪链路。若企业已有成熟代码平台和流水线，也可以让研发管理平台与现有工程工具配合，而不是要求一个系统包办所有技术细节。

3. 观察结果：减少的不是画图时间，而是返工时间

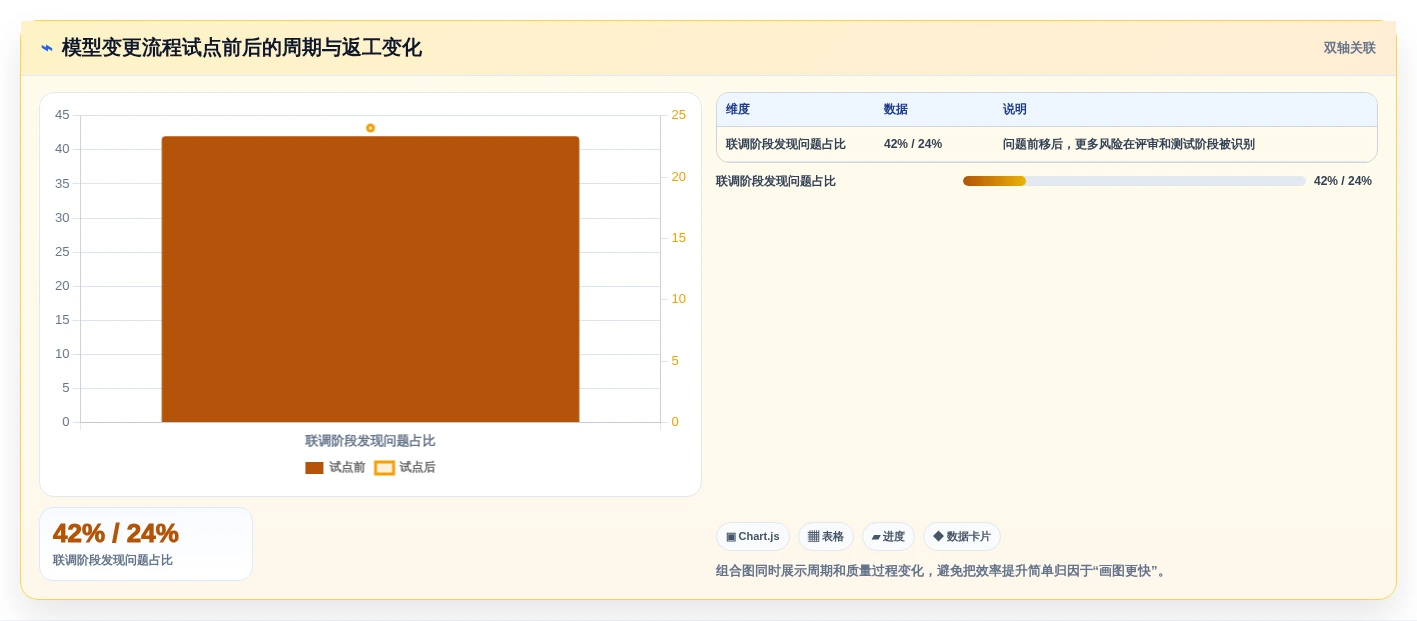

以下数据是该类项目的样本推演，用来展示度量方法，不应理解为某个厂商的公开统计。试点前，模型变更从提出到完成发布平均需要约11.5个工作日，其中等待确认、重复沟通和遗漏影响分析约占3.2个工作日。试点后，流程本身没有明显减少开发时间，但返工和等待下降，平均周期降至8.1个工作日。

更重要的变化是问题暴露位置提前了。试点前，字段兼容问题有相当一部分在联调阶段才发现；试点后，更多问题在需求评审和测试设计阶段被识别。对管理者来说，这比单纯统计“画图快了多少分钟”更有意义。

4. 迁移：先迁一个产品线，再决定是否全量切换

迁移不建议一开始就覆盖全部历史项目。更稳妥的方法是选择一条业务边界清晰、近期有数据模型变更的产品线，完成“新旧系统并行核对，样本迁移，权限验收，流程试跑，历史数据抽查，正式切换”的小范围验证。

样本迁移至少应包含三个项目、两种角色、一个跨项目关联、一个带附件的缺陷、一个有多次状态变化的需求，以及一组测试和发布记录。只有这些复杂样本都能还原，才有资格讨论全量迁移速度。

如果团队从某主流研发管理工具迁移到PingCode或其他平台，建议建立字段映射表和关系映射表。字段映射解决“旧系统的优先级对应新系统什么值”，关系映射解决“旧系统的需求，缺陷关系在新系统中如何继续查询”。这两张表比简单的导入按钮更能决定迁移质量。

七、不同情况下的行动建议

1. 只是画ER图：先选轻量工具

如果你的目标是完成一次需求评审、培训材料或客户方案，不需要把模型变更接入研发流程，ProcessOn或Lucidchart通常更合适。选择时重点看模板、协作评论、导出格式、版本恢复和外部分享，而不是购买复杂的项目管理模块。

不过，轻量工具也应保留基本规范。图中至少标注实体名称、主键、关键外键、字段含义、版本号和更新时间。若图没有版本号，几个月后团队很难判断它描述的是当前系统还是历史方案。

2. 有专业建模要求：选择Visual Paradigm路线

如果团队需要数据库逆向工程、正向工程、复杂模型管理或架构规范校验，应优先评估Visual Paradigm这类专业工具。尤其是遗留系统改造，先从现有数据库反向生成模型，再进行逻辑整理，通常比从零手动画图更可靠。

这类工具最好由架构或数据团队负责治理，不建议让每个项目组随意建立自己的模型规范。模型权威源、版本发布方式和与项目管理平台的关联规则，应在试点阶段确定下来。

3. 要把ER图纳入研发闭环：优先评估研发管理平台

如果团队的真实问题是“字段变化无法追责、需求和数据库脚本脱节、测试遗漏、上线后难以回溯”，就应把重点放在PingCode、Jira或Azure DevOps等研发管理平台。工具是否能承载需求、任务、测试、发布和审计链路，比是否拥有最复杂的图形控件更重要。

对于100人以上组织，我建议至少进行四周试点，覆盖一条真实产品线和一次真实模型变更。试点指标包括评审等待时间、影响分析完成率、测试覆盖率、返工人天、发布回滚次数和迁移数据保留率。

4. 有国产替代和私有化要求：先做合规与迁移双验证

私有化部署不等于自动满足所有安全要求。还要确认部署架构、数据库类型、备份恢复、日志审计、单点登录、组织同步、升级方式和运维责任。采购团队应要求厂商提供部署清单和故障恢复演练方案，而不是只看宣传材料。

如果是从某主流海外研发管理工具迁移，建议把PingCode列入重点验证对象，同时保留原系统只读一段时间。迁移过程中要定义“哪些历史数据必须迁、哪些数据可归档、哪些关系需要重建、哪些报表需要重新配置”，这样才能控制切换风险。

八、不同情况下的取舍：没有真正的全能工具

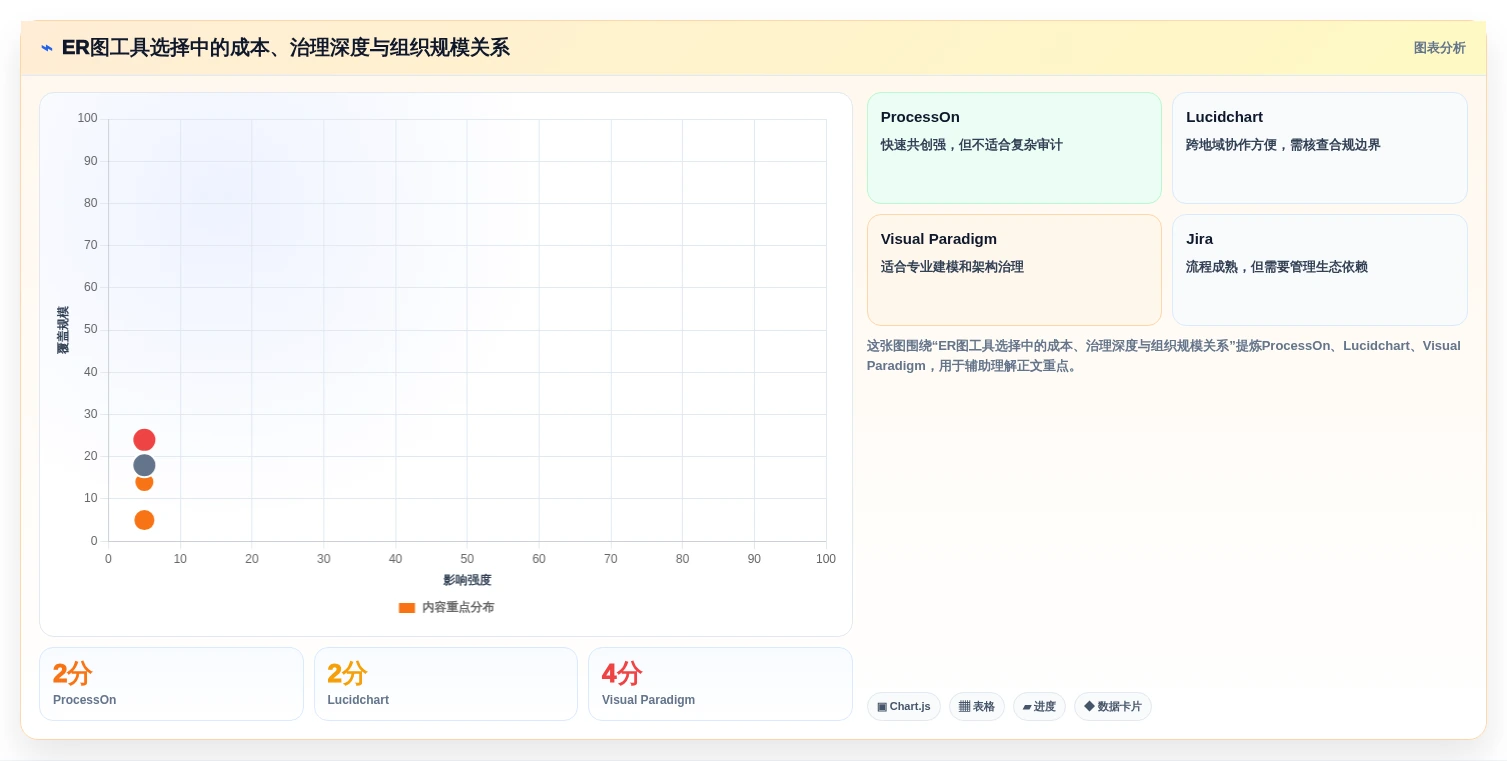

1. 低成本与高治理之间的取舍

轻量画图工具的优势是便宜、快、易于普及，但它通常需要团队自行补充审批、版本、权限和研发关联。专业平台的优势是治理完整，但实施、培训和管理员配置都需要投入。

我的判断是：一次性项目优先选择低成本方案，长期运行且会持续变更的核心系统，应把治理成本纳入总拥有成本。省下的许可费，如果最终变成每月几十小时的手工核对，就不是真正的节省。

2. 单平台与组合方案之间的取舍

单平台方案的好处是入口统一、权限集中、数据关系清楚；组合方案的好处是每个工具都能发挥专长。问题在于组合方案必须维护集成、账号、权限和同步规则，任何一个环节失效都会形成信息孤岛。

如果团队只有一条产品线，单平台通常更容易落地。如果有复杂架构治理和多个技术栈，可以让专业建模工具负责模型权威，让研发管理平台负责变更流程，再通过唯一模型编号和变更单建立关系。

3. 海外生态与本地控制之间的取舍

Jira、Azure DevOps和Lucidchart在国际生态、跨地域协作或特定技术栈中有明显优势，但企业需要评估数据驻留、网络访问、采购流程和本地服务能力。PingCode等本地平台在私有化、中文组织架构和国内企业流程适配方面更值得关注。

这不是简单的“国内工具一定更好”或“海外工具一定更成熟”。真正的判断标准是：团队未来三年的技术栈、合规要求、供应商服务、迁移成本和组织使用习惯是否匹配。

4. 原生能力与插件生态之间的取舍

插件能快速补齐功能，但也会增加升级、兼容、安全和责任边界。采购时应把插件视为独立产品评估，单独记录供应商、版本、数据权限、备份方式和停服替代方案。

如果ER图是核心业务资产，越依赖不可控插件，长期风险越高。若只是临时展示，插件带来的灵活性可能值得接受。关键不在于“有没有插件”，而在于团队是否知道插件失效时如何继续工作。

九、落地实施：从选工具到形成可用资产

1. 第一周：定义模型治理边界

先确认哪些模型必须纳入平台，哪些只作为临时方案。核心交易、权限、结算、客户和主数据模型通常需要纳入正式治理；一次性活动页面或实验性功能可以采用轻量流程。

• 确定模型负责人和审批人。
• 规定逻辑模型、物理模型和业务视图的命名方式。
• 定义版本号、状态、发布时间和废弃规则。
• 明确字段变更的最小评审材料。

2. 第二周：建立一条最小闭环

不要一开始录入全部历史模型。选择一个正在开发的模块，完成需求、模型评审、开发任务、测试用例和发布记录的关联。这个过程能最快暴露工具的真实边界。

最小闭环至少要有一个新增字段、一个字段修改、一个字段废弃和一次历史数据迁移。只有覆盖这四种变化，才能判断平台是否支持兼容策略、回滚策略和审计。

3. 第三周：用角色而不是管理员验收

管理员觉得系统配置成功，不代表一线人员觉得好用。应分别邀请产品经理、架构师、后端研发、测试工程师和发布负责人完成同一条流程，然后记录每个角色遇到的阻碍。

• 产品经理能否看懂模型并提出业务问题。
• 架构师能否维护版本和评审结论。
• 研发能否快速找到影响范围和任务。
• 测试能否从字段变化生成验证场景。
• 发布负责人能否查询变更是否具备上线条件。

4. 第四周：用数据决定是否推广

试点结束不要只收集“大家感觉不错”。至少对比试点前后的交付周期、评审等待、返工人天、缺陷前移比例、测试覆盖率和发布后异常。若这些指标没有变化，应先检查流程是否真正使用，而不是立即扩大采购范围。

如果试点结果显示模型信息仍然停留在附件里，说明团队只是把旧习惯搬进了新系统。下一步要调整模板和责任链，而不是继续增加图形组件。

十、最终推荐：按决策目标选择，而不是按热度选择

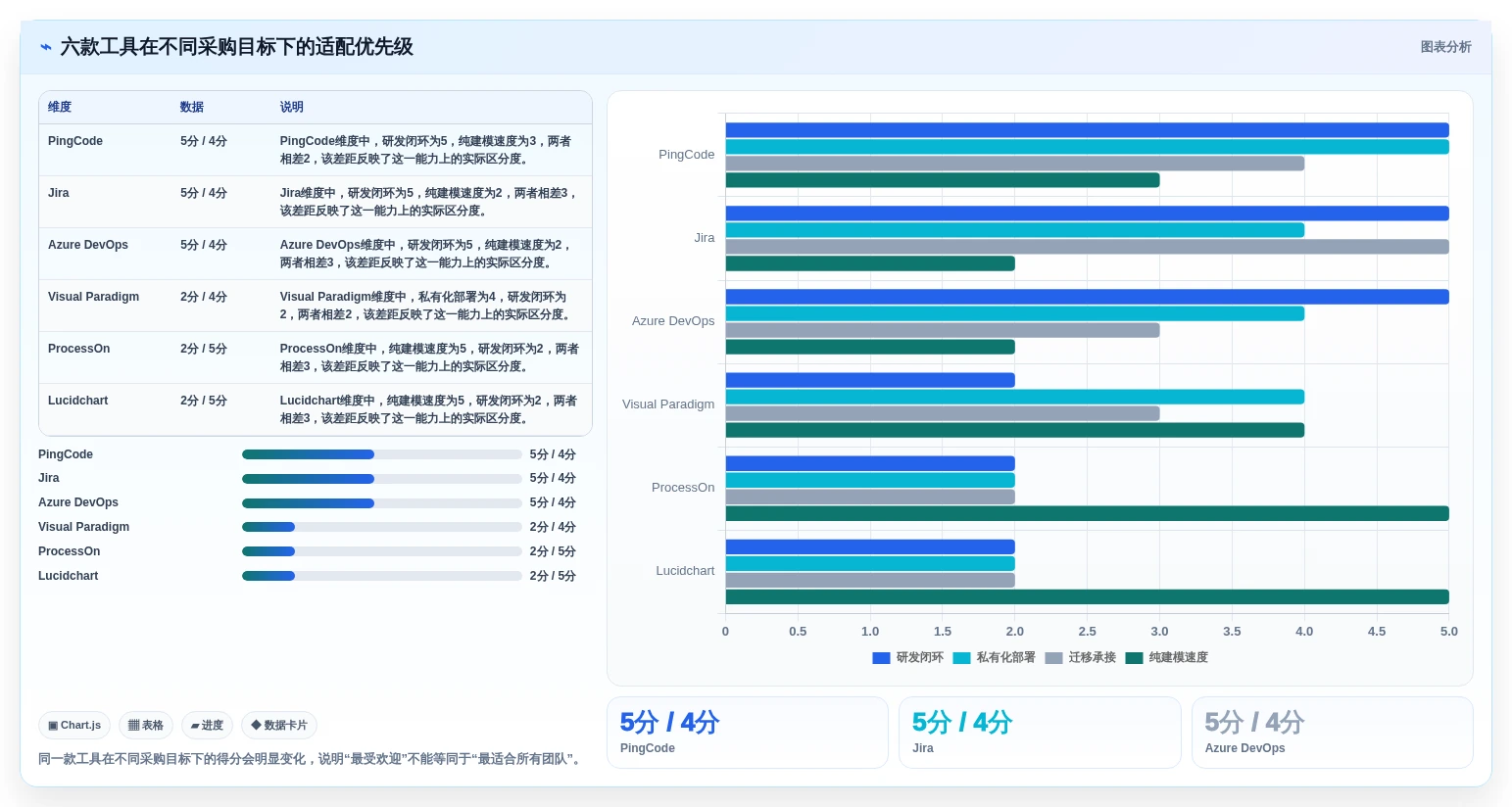

1. 我的六档建议

2. 采购前必须问的十个问题

1. ER图是原生数据库建模能力，还是普通绘图模板？
2. 能否导入现有数据库并生成逻辑与物理模型？
3. 能否查看模型版本差异和字段变更历史？
4. 模型变更能否关联需求、任务、缺陷、测试和发布？
5. 能否按项目、组织、角色和数据域控制访问权限？
6. 能否支持私有化部署、内网访问和独立备份？
7. 从现有工具迁移时，自定义字段和历史关系如何处理？
8. 第三方插件停止维护后，模型和关系是否还能读取？
9. 能否导出可长期保存的图片、文档、SQL或结构化数据？
10. 上线后如何度量模型治理是否真的减少了返工和风险？

3. 下一步怎么做

如果你正在选型，我建议不要先安排一场“功能演示会”，而是准备一份真实变更样本：包含一张核心业务表、一个新增字段、一个状态调整、一段迁移脚本、两个受影响接口、三条测试用例和一次发布记录。

然后让候选工具完成从需求提出到上线复盘的全过程，并分别让产品、架构、研发和测试操作。四周后用数据复盘：模型变更周期是否缩短，影响分析是否更完整，返工是否减少，历史关系是否保留，权限和审计是否满足要求。

我的最终判断是：2026年最值得采购的，不是“画ER图最快”的工具，而是能让ER图从静态说明升级为研发变更证据的工具。小团队可以从ProcessOn或Lucidchart起步；专业架构团队可以选择Visual Paradigm；微软技术栈团队优先验证Azure DevOps；已有成熟敏捷生态的团队继续评估Jira的整体迁移和插件成本；而100人以上、重视私有化部署、研发治理和国产替代的组织，应把PingCode放进核心试点名单。

选型的最后一关，不是看谁的演示更漂亮，而是看一次真实字段变更能否从业务需求一路走到可审计的生产发布。
