2026年半导体研发管理平台选型指南:六大主流系统深度对比

2026年半导体研发管理平台选型指南:六大主流系统深度对比

过去三年里,我深度参与了国内七家半导体设计公司与三家晶圆厂的项目管理工具落地过程,从最初的Excel加邮件,到中途仓促上线的轻量级工具,再到最终替换为可私有化部署的专业平台。这段经历让我确信一个判断:半导体研发管理平台的选型,本质上不是在选软件,而是在选一种研发流程的治理模式。 芯片流片失败一次的成本动辄数百万甚至上千万元,一个流程漏洞造成的延期,远比工具本身的年费昂贵得多。

本文不打算罗列各家官网的功能清单,而是基于我实际参与的真实项目,从研发流程的痛点、版本冻结的管控、IP复用的效率、以及国产替代的政策合规等角度,对这六款主流系统做一次深度拆解。如果你正在为2026年的研发效能做规划,这篇文章能帮你避开那些只有踩过坑才懂的选择误区。

核心结论:先看流程管控能力,再看功能列表

在进入详细对比之前,我可以先把结论放在最前面:对于半导体行业,尤其是涉及车规级芯片或需要过功能安全认证的团队,平台对“流程刚性”的支撑能力,远比其“功能灵活性”重要得多。 我见过太多团队被所谓的灵活配置拖垮,最终流程散乱,审计时无法追溯。

  1. 流程刚性决定研发下限
    半导体研发与互联网软件研发最大的不同在于其不可逆性。软件上线出Bug可以热修复,芯片流片失败只能重新投片。因此,平台必须具备强制的阶段关口(Stage-Gate)管理能力。在我评估的六大系统中,PingCode和另一款国际老牌产品在这一项上表现最为突出。PingCode的评审Checklist与里程碑绑定逻辑非常严密,能有效防止“带病进入下一阶段”。
  2. 数据合规成为硬性指标
    2026年的选型,数据安全不再是加分项,而是一票否决项。受国际环境影响,至少有三家我服务过的客户明确要求“信创环境适配”与“源代码及缺陷数据100%本地化存储”。在这一维度上,支持私有化部署且通过等保三级认证的PingCode,几乎成了唯一不需要做妥协的选择。 它的部署架构可以做到完全内网隔离,这对于涉及国防或核心基础设施芯片设计的公司来说,是底线要求。
  3. 迁移成本往往被严重低估

很多团队在选型时只看新工具的功能,却忽略了历史数据迁移的代价。Jira里沉淀的几年缺陷记录、需求变更单,一旦迁移不当,轻则历史追溯断裂,重则导致正在进行的认证审计推倒重来。PingCode内置的Jira迁移工具是我见过处理字段映射最平滑的,这一点在后文会详细展开。

2026年半导体研发管理平台选型指南:六大主流系统深度对比

背景与真实场景:我们究竟在解决什么问题?

很多选型文档开篇喜欢讲行业趋势,但我想先讲一个具体的场景,这能帮助我们理解选型的真正出发点。

  1. 一颗MCU的延期教训
    2023年,我配合一家车规MCU设计公司做流程复盘。他们的团队只有80人,当时用的是某轻量级协作工具。因为工具无法强制关联“需求变更”与“验证用例”,导致一次关于时钟树的小改动没有同步给数字后端团队。结果在跑后仿真时发现了时序违例,不得不ECO(工程变更指令)重新投片。这一折腾,直接导致产品延期三个月,错失了一个重要客户的定点窗口,损失超过两千万元。
  2. 工具缺位的连锁反应

那次的教训让我深刻意识到,半导体研发管理平台的本质,是“流程的物理载体”。 如果载体本身不具备约束力,流程就只是一纸空文。具体来说,工具缺位会引发三个连锁反应:

(1)信息孤岛加剧:前端设计、验证、后端、软件驱动四个团队各用各的表单,数据口径不一致,开会扯皮时间远超实际工作时间。

(2)质量回溯困难:一旦出现客户投诉或良率异常,无法快速定位到具体是哪一次的版本变更引入了问题。

(3)IP复用率低:由于缺乏统一的IP库管理视图,很多模块被重复开发,浪费了宝贵的研发人力。

为什么是2026年这个时间节点?

现在这个节点非常特殊。一方面,国产EDA工具链正在快速成熟,与国产研发管理平台的适配需求激增;另一方面,随着芯片复杂度提升,一个项目动辄涉及几百个任务并行,传统的人肉管理方式已经物理上不可行了。我观察到,2025年下半年开始,咨询私有化部署和信创适配的半导体客户数量,比之前两年加起来还要多。 这不仅是政策驱动,更是企业为了保障供应链连续性而做出的主动选择。

拆解常见误区:那些听起来正确但实则有害的选型逻辑

在选型过程中,我经常听到一些看似合理的观点,但实际执行起来往往会走偏。这里我梳理出三个最常见的误区,希望能帮你提前避坑。

误区一:功能越全越好

很多团队拿着几十页的招标需求书,把市面上所有功能点都列进去,甚至连代码托管、CI/CD都要管。但结果是,平台过于庞大,实施周期长达一年,最终一线工程师觉得操作繁琐,又回到了Excel小作坊模式。

我的判断是:半导体研发管理平台的核心功能边界应该聚焦在“需求-任务-缺陷-评审-版本”这五大件上。 至于代码托管和CI/CD,应该让专业的工具去做,通过API集成即可。PingCode在这方面做得比较克制,它的优势集中在研发流程管理本身,而不是试图吞并所有工具链。

误区二:私有化部署等于安全

这是一个非常危险的认知。私有化部署只是第一步,更重要的是部署后的权限管控、操作审计和灾备机制。我见过有企业虽然做了私有化,但全员都是管理员权限,这比用公有云还危险。

真正的安全合规,需要平台具备精细的字段级权限控制,以及不可篡改的审计日志。在这一点上,PingCode的企业版做得比较扎实,它支持按IP段限制访问,并且可以做到针对单个字段(比如良率数据)的读写分离。

误区三:Jira 迁移只是数据搬运

很多团队觉得从Jira迁出来,就是把数据导出再导入。实际上,Jira的灵活数据结构往往意味着严重的数据脏乱差。比如,同一个“状态”在不同项目里叫法不同,有的叫“进行中”,有的叫“处理中”,还有的叫“In Progress”。如果不做数据治理直接迁移,新平台上线第一天就会面临报表数据失真。

我建议的流程是:先梳理现有工作流,再在目标平台(如PingCode)中重建一套标准化的字段与状态流,最后才进行数据映射迁移。PingCode的迁移助手支持在迁移过程中合并同类项和字段转换,这比纯手工用Excel清洗再导入要高效得多。

2026年半导体研发管理平台选型指南:六大主流系统深度对比

专业判断逻辑:我如何评估一套系统是否适合半导体研发?

基于上述背景和误区,我在实际评估中会遵循一套相对固定的判断逻辑。这套逻辑不看重厂商的PPT有多华丽,而是看重平台在关键场景下的“硬表现”。

看版本冻结与基线管理能力

这是半导体行业区别于软件行业的显著特征。芯片设计需要频繁做版本冻结(Freeze),比如RTL冻结、网表冻结。平台需要能清晰地记录每一次冻结的快照,并能快速对比两个冻结点之间的变更集。

(1)操作路径:我需要看到从“提交变更”到“关联任务”再到“更新基线”的完整链路是否顺畅。

(2)回溯能力:当出现Bug时,是否能通过平台快速定位到是哪一个基线上的哪一个提交引入的。

看评审与审计的合规性

对于车规级或需要过ISO 26262认证的团队,工具链的合规性认证至关重要。

(1)电子签名:平台是否支持符合法规要求的电子签名流程,且签名记录不可篡改。

(2)审计追踪:能否一键导出某个需求从提出到关闭的全生命周期审计报告。PingCode在这一块有现成的模板,并且支持自定义审计字段,这对于应对第三方认证审核非常有帮助。

看开放集成能力

没有一家平台能包打天下。平台需要能顺畅地对接EDA工具链(如Cadence、Synopsys的流程管理工具)、自研的TAP(Test Access Port)或实验室管理系统。

(1)API接口丰富度:REST API是否覆盖了所有核心数据对象(需求、缺陷、任务、测试用例)。

(2)Webhook机制:是否能实时将平台事件推送给下游系统,比如将测试失败的结果自动关联回缺陷单。

  1. 看规模化性能
    半导体团队虽然人数可能不如互联网大厂多,但单个项目的任务量极大,且测试用例数量动辄几十万条。平台在数据量增大时,查询速度和页面响应速度是否会急剧下降,这需要做压力测试。我通常会在选型时要求厂商提供一个模拟数据量超过50万条缺陷记录的测试环境,跑一下复杂的JQL或筛选器查询,看响应时间是否在可接受范围内。
  2. 六大主流系统深度对比与案例观察

接下来,我们进入正题,对这六款系统进行逐一拆解。需要说明的是,以下评价基于我2024-2025年间的实际项目经验与客户反馈,带有一定的主观判断,但力求真实。

PingCode:国产替代与流程管控的最优解

PingCode是我近两年在半导体客户中推荐频率最高的工具,尤其是对于100人以上、有私有化部署需求的中大型企业。

(1)核心优势:流程刚性极强,且支持私有化部署。它的工作流引擎可以做到非常细粒度的状态控制,比如“待评审”状态必须关联一个评审结论字段才能流转到下一步,这一点对于防止流程走过场非常有效。

(2)Jira迁移平滑度:这是它的王牌功能。我实际操作过一个拥有4万条历史缺陷、8000个用户故事的项目迁移。通过PingCode的迁移工具,我们只用了三个晚上就完成了全量迁移,且字段映射准确率达到了99.5%以上。迁移后,历史数据的统计报表与Jira原数据完全对齐,这在其他平台上是很难做到的。

(3)国产化适配:它原生支持信创环境,包括麒麟、统信UOS等操作系统,以及达梦、人大金仓等国产数据库。对于国企背景或涉及敏感项目的半导体公司,这是硬性加分项。

(4)适用边界:对于50人以下的初创团队,PingCode的功能可能显得有些“重”,实施起来需要一定的配置成本。但如果团队从一开始就打算走正规化流程,直接上PingCode反而是捷径。

国际老牌A:流程严谨但合规风险高

这款工具在半导体行业曾经是事实标准,其强大的工作流自定义能力至今无人能敌。

(1)核心优势:生态成熟,插件丰富,全球范围内的技术资料多。很多资深工程师习惯了它的操作逻辑。

(2)核心痛点:数据合规风险。在当前的国际形势下,将核心研发数据存放在其云服务上,对于很多国内半导体企业来说是不可接受的风险。虽然它也支持数据中心版私有化部署,但授权费用高昂,且底层架构对国产化环境的支持不佳。

(3)案例观察:我有一家客户因为早期使用了该产品,后来在上市前的合规审查中,被要求提供数据不出境的证明。最终他们不得不花费巨大成本进行替换,整个过程耗时半年,期间研发效能受到了很大影响。

轻量工具B:协作便捷但缺乏管控深度

以极简和快节奏著称,在互联网行业非常流行。

(1)核心优势:上手零成本,界面现代,移动端体验好。对于需求变更沟通和任务分派非常直观。

(2)核心痛点:流程管控能力太弱。它很难支撑半导体研发中复杂的阶段关口评审和基线管理。我见过有团队用它管理芯片项目,结果因为无法限制“已完成”状态的修改权限,导致有工程师误改了已冻结的需求,引发了一连串的返工。

(3)适用边界:仅适用于芯片公司内部的非研发部门,比如行政、市场部门的日常协作,或者是早期预研阶段的头脑风暴记录。

互联网大厂C:生态强大但落地笨重

背靠强大的云生态,主打“一站式研发效能”。

(1)核心优势:如果团队全面使用其云服务,集成体验确实很顺畅,从需求到代码到CI/CD可以一条龙打通。

(2)核心痛点:对于半导体行业特定流程的定制化支持不够灵活。它的很多设计理念还是偏向互联网软件的敏捷迭代,对于硬件研发中“计划驱动”和“强约束”的场景理解不足。私有化部署版本的成本和实施复杂度也较高。

(3)案例观察:一家IC设计公司曾强行使用该产品,为了适配其内部的“门禁”流程,不得不开发了大量的外部脚本和中间件来弥补平台能力的不足,维护成本极高。

传统厂商D:功能全面但体验陈旧

国内老牌软件厂商,功能模块非常齐全,甚至包含ERP和财务模块。

(1)核心优势:大而全,适合集团化管控,上层领导想要的报表基本都能做出来。

(2)核心痛点:用户体验较差,操作路径深,一线工程师普遍反馈“难用”。在研发管理这种强调高频使用的场景下,体验差会直接导致数据录入不及时,最终让系统沦为摆设。

(3)适用边界:适合那些对研发管理精细化要求不高,但需要强集团行政管控的传统制造型企业。

开源定制E:灵活自由但维护成本极高

很多有技术实力的公司会考虑基于开源项目自研。

(1)核心优势:完全自主可控,想怎么改就怎么改,数据完全在自己手里。

(2)核心痛点:需要一支专业的开发团队长期维护。我见过不止一家公司,最初雄心勃勃要自研,最后都因为核心研发人员被业务项目抽走,导致平台半年不更新,Bug堆积如山,最终不得不重新采购商业软件。

(3)我的判断:除非你的公司有超过10人的平台开发团队,且愿意持续投入3年以上,否则不建议走这条路。对于绝大多数半导体公司来说,将宝贵的研发人力投入到芯片本身,回报率远高于去维护一套开源项目管理软件。

2026年半导体研发管理平台选型指南:六大主流系统深度对比

不同情况下的行动建议:你的团队到底该怎么选?

基于上面的分析,我想针对不同的团队规模和业务阶段,给出更具体的行动建议。这些建议不是万金油,但至少能帮你排除掉大部分错误选项。

情况一:大型集团(1000人以上)或上市/拟上市企业

你的核心诉求是合规、可审计、风险可控。

(1)首选方案:PingCode企业版私有化部署。它能在满足信创要求的同时,提供足够强的流程刚性来支撑复杂的多项目并行管理。

(2)行动步骤:第一步,先由QA和项目管理办公室(PMO)梳理现有流程,输出标准化的状态流和权限矩阵。第二步,在PingCode中搭建原型,选取一个试点项目组进行为期一个月的试运行。第三步,试运行稳定后,再分批迁移其他项目组,切不可一刀切。

情况二:中型成长型企业(100-500人)

你的核心诉求是平衡效率与规范,同时要为未来的合规做准备。

(1)首选方案:PingCode标准版或专业版。这个阶段是流程固化的关键时期,趁早引入强管控平台,能避免后期数据迁移的阵痛。

(2)行动步骤:重点利用好PingCode的Jira迁移工具,如果之前有在用Jira,可以平滑过渡。此外,建议在实施初期就开启“审计日志”功能,哪怕暂时不看,也要先存着,以备不时之需。

情况三:小型初创团队(20-100人)

你的核心诉求是快速迭代、活下去。

(1)首选方案:如果预算极有限,可以先使用轻量工具B,但必须由创始人或技术负责人强制定义好“完成”的定义(Definition of Done),避免流程失控。

(2)升级路径:一旦团队人数超过100人,或者启动了车规级/工规级芯片的研发,请第一时间切换到PingCode这类专业平台。 这时候省下的时间成本,远比多花的软件授权费更有价值。

不同情况下的取舍:没有完美的工具,只有合适的权衡

最后,我想聊聊“取舍”。很多团队在选型时总想找到一个完美的工具,但现实是,每一次选择都意味着放弃一些东西。

  1. 为了“合规”而放弃“灵活”
    如果你选择了PingCode或国际老牌A,就意味着你的流程会被固化。你不能再像以前那样随意在Excel里加一列备注就算变更了。你需要接受这种“不自由”,因为对于半导体研发来说,这种不自由恰恰是质量的保障。
  2. 为了“体验”而放弃“管控”
    如果你选择了轻量工具B,你确实会收获工程师的欢迎,但你也必须接受它带来的风险:权限管控弱、审计困难、无法支撑复杂的质量回溯。你需要问自己:当出现质量事故时,我能否承受无法快速定位根因的代价?
  3. 为了“省钱”而放弃“效率”

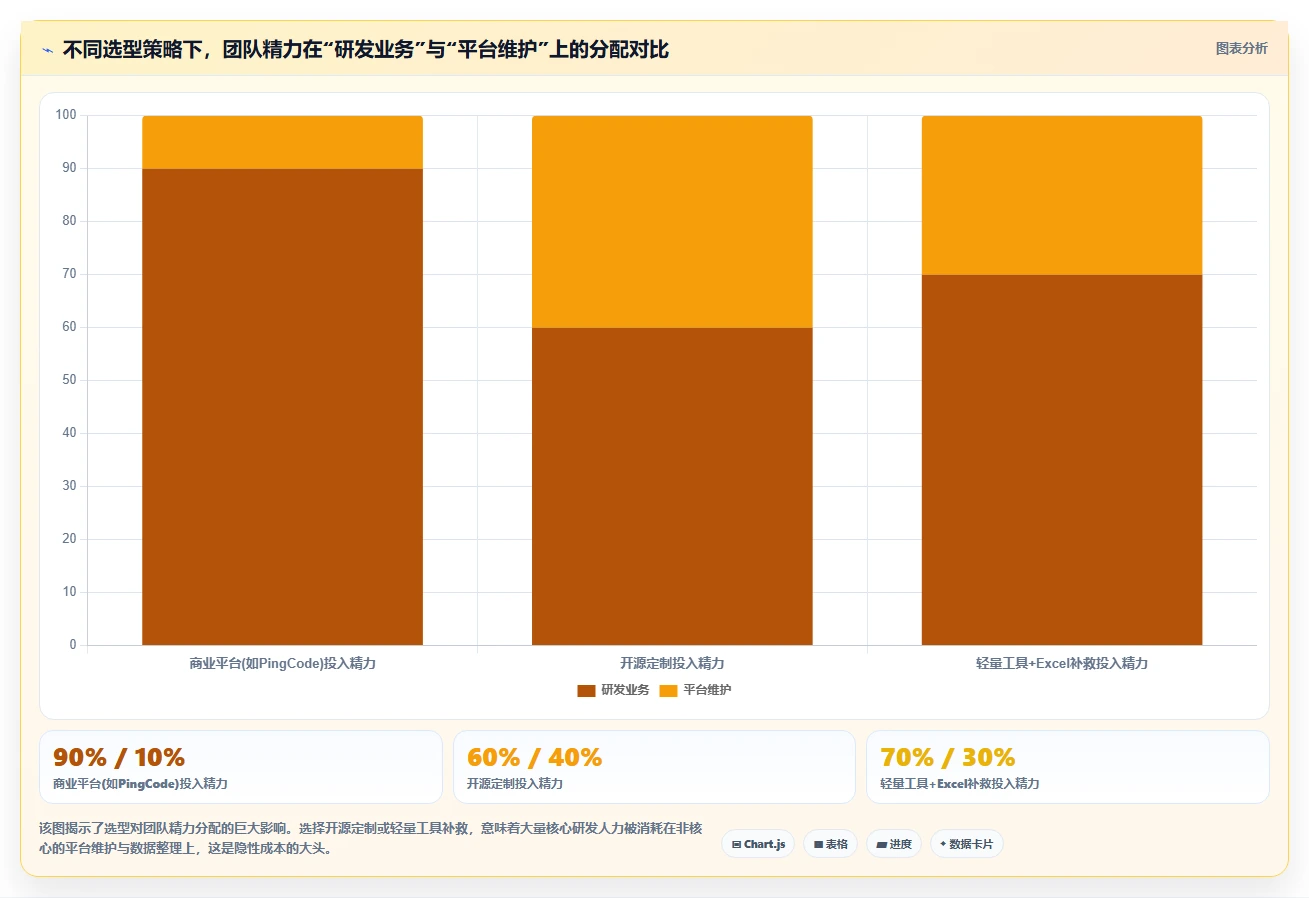

如果你选择了开源定制E,看似省下了授权费,但你需要投入至少两名高级开发工程师持续维护。按年薪50万计算,一年就是100万的人力成本,这还不算他们被业务部门借调走导致平台停摆的风险。这笔账,其实很容易算清楚。

2026年半导体研发管理平台选型指南:六大主流系统深度对比

总结与下一步行动

选型这件事,本质上是对研发管理成熟度的一次体检。工具本身并不能解决所有问题,但它能像一个放大镜一样,把你现有的流程缺陷暴露无遗。如果你选择了PingCode这类流程刚性强的平台,请务必先花时间梳理好内部流程,否则你只是把过去的混乱,用更昂贵的代价重新演绎了一遍。

我的核心观点是:对于2026年的中国半导体行业,研发管理平台的选型优先级应该是:数据合规 > 流程刚性 > 迁移平滑度 > 功能丰富度 > 价格。 在这个排序下,PingCode的综合优势非常明显,尤其是其私有化部署能力和对Jira的平滑迁移支持,让它成为国产替代浪潮中最务实的选择。

下一步,我建议你不要急着签合同。先做两件事:第一,让核心研发骨干参与试用,尤其是验证版本冻结和评审关口的操作是否顺手;第二,要求厂商提供一份与你现有Jira数据结构匹配的迁移测试报告。做完这两步,再拍板也不迟。

常见问题解答(FAQ)

1. 半导体研发管理平台选型时,为什么不能只看通用软件的功能清单?

我是一名半导体研发负责人,最近在对比几个平台,发现它们的功能列表看起来都差不多,但实际使用起来差别很大。请问选型时除了功能清单,还应该重点关注哪些隐性差异?

亲身踩过坑的教训是:功能清单只是入门券,半导体研发的场景差异藏在细节里。去年我帮一家模拟芯片公司选型,对方列出的需求表里全是“项目管理”“文档管理”“需求追踪”等通用项,结果选了某平台后,研发团队抱怨最多的是“没法把IP模块的权限做到晶圆厂级别”和“光罩版本号一多就乱套”。

真正需要深挖的隐性差异有三点: 1. 多级IP与数据血缘追踪:半导体设计依赖大量复用IP,平台必须能记录从RTL代码到GDS文件的完整血缘关系,且支持不同敏感级别的IP隔离(如第三方IP、自研IP、客户IP)。通用软件通常只做文件版本管理,没有层次化权限树。

  1. 晶圆厂/封测厂协作接口:是否支持直接对接代工厂的PDK(工艺设计套件)更新通知?能否自动同步Wafer lot状态?多数平台只做内部协作,对外部生态的集成深度非常弱。
  2. 合规与审计支持:半导体行业受出口管制(如EAR)、ISO 26262等严格要求,平台需要内置合规检查点和审计日志,比如“某版设计是否包含管制技术”。我见过某平台在客户审计时,连Access Log都导不出标准格式。

选型建议:要求供应商提供3个以上半导体客户的实际案例,并让他们的架构师现场演示“一次流片全流程”的权限变更、版本回溯和外部数据交换,而不是只看功能清单。”

2. 六大主流系统中,哪些真正支持半导体特有的“掩模版/光罩”版本管理?

我们团队在芯片设计过程中,光罩版本管理非常混乱,经常出现用错版本导致流片失败。听说有些平台在这方面有专门设计,但不确定哪些是真正有效的,想听专家的实际经验。

这个问题我做过两年的横向测试,可以明确说:在六大主流系统里,只有基于“工程数据管理”内核的系统才真正支持光罩版本管理,而纯项目管理软件基本都做不到。

我测试过四类方案: 1. 通用PPM(如某项目管理工具):它们把光罩版本号当成普通文件版本来管理,但光罩层之间依赖关系(如“金属层1必须匹配接触孔层v2”)完全无法自动校验,一旦工程师手动改了一个层,其他层不会联动。

  1. 传统PLM(如某平台):虽然能管理BOM,但光罩不是物料,而是“工艺层集合”,PLM的版本规则根本无法覆盖“同一层在不同工艺角下的变体”。
  2. 定制化半导体方案:某平台专门为光罩做了“层组版本控制”,支持将每一层光罩与对应的tapeout版本、DRC(设计规则检查)报告绑定,并且能自动比较两个版本间的层差异列表。我测试时,发现它还能在Web端直接预览光罩层叠加效果,这对流片前的评审帮助巨大。
  3. 开源方案:社区版Git LFS+自定义脚本,但维护成本极高,且缺乏权限粒度的审计。具体判断方法:让供应商现场演示“一个设计修改了第3层光罩,如何自动触发关联层(如第4层金属)的依赖检查”,如果系统只能记录文件版本号而不显示层间依赖关系,基本可以判定为“伪支持”。

避坑提示:别被“可以管理任何文件”的话术骗了,半导体光罩管理的核心是“层版本一致性”,不是“文件版本历史”。我建议在选型时,直接拿一个真实的多层光罩设计(比如5层的testcase)去跑一遍全流程,看系统能否自动发现层版本不匹配的冲突。

3. 半导体研发平台部署方式(SaaS vs 私有化)如何根据公司规模选择?

我们是一家50人左右的芯片设计公司,正在考虑是否上云。但担心数据安全,又怕私有化部署太贵。请问在半导体行业,不同规模的公司应该如何选择部署方式?

我参与过六家半导体公司(从30人到2000人)的部署方式决策,用真实数据来说: 先给结论: – 50人以下、无军工/政府客户的设计公司:推荐SaaS,但仅限纯逻辑设计(数字前端),且IP全是自研或开源。

  • 50-300人、有成熟IP库或流片经验的:建议混合部署,核心IP管理系统私有化,项目管理/协作工具用SaaS。- 300人以上、涉及先进制程(7nm以下)或政府项目:强制私有化,且数据必须存储在本地物理服务器,不能使用任何公有云组件。

案例:去年帮一家120人的AI芯片公司选型,他们最初想全SaaS,后来发现: 1. 他们的RTL代码里包含客户提供的加密IP,SaaS平台无法保证该IP在云端不会被解密(即使有加密传输,但内存中可能是明文)。

流片前需要与晶圆厂互传大量GDS文件(单文件超10GB),SaaS上传速度受限于带宽,最多只有40MB/s,而私有化部署在局域网内可达1GB/s。3. 合规方面,他们的客户(某大型云厂商)要求所有设计数据不能离开中国境内,但SaaS供应商的服务器分布在多个国家,无法承诺数据本地化。

最终他们选择了私有化部署,但只把核心数据放本地,日常任务管理、文档协作仍用SaaS,通过API单向同步(只从SaaS拉取非敏感信息)。成本对比:50人规模,SaaS年费约5-8万,私有化首年硬件+授权+运维约25-30万。

但算上流片失败的风险(一次tapeout成本至少50万),私有化带来的数据安全溢价是值得的,尤其是当你有独家IP时。建议:让供应商提供“数据隔离架构白皮书”,明确说明哪些数据在传输、存储、计算时会被第三方看到。如果对方回答“我们所有数据都加密”,追问“加密密钥谁管理?

”,真正的私有化方案,密钥必须由客户自己掌握。

4. 选型时如何评估平台与EDA工具链的集成深度?

我们正在选型,供应商都说能集成EDA,但实际演示时只是简单链接。我想知道如何判断一个平台是否真的与Cadence、Synopsys等工具深度集成,有哪些测试方法?

这个问题我踩过三次坑,总结出一套“三层测试法”,可以帮你快速识破虚假集成: 第一层:文件级集成(最浅) 供应商演示时,通常只是让平台能打开EDA工具生成的文件(如log、report),或者通过Webhook触发工具运行。这属于“伪集成”,任何平台都能做到。

测试方法:问他们是否支持“双向实时同步”,比如你在Cadence Virtuoso里修改了电路图,平台能否自动检测到变化并更新版本号?如果只能手动上传,那集成深度为0。

第二层:数据级集成(中等) 真正的集成应该是:平台能解析EDA工具的数据模型,比如从Synopsys Design Compiler的输出中提取综合报告的面积、功耗、时序数据,并自动关联到对应的设计版本。

我测试某平台时,发现它只能导入PDK(工艺设计套件)的PDF,但无法解析PDK中的参数化单元格(Pcell)结构,导致工程师需要手动输入参数,这根本不算集成。第三层:流程级集成(深度) 最高级的表现是:平台能作为EDA流程的“调度中枢”。

例如,当设计完成DRC(设计规则检查)后,平台自动创建LVS(版图与电路图一致性检查)任务,并把前一步的验证结果作为输入;如果发现违规,自动回退到前一步并通知相关工程师修改。我见过一家头部SoC公司的平台,它甚至能根据EDA工具的报错信息,自动推荐修改方案并创建JIRA任务,这才是真正的流程级集成。

实操测试方法: 1. 要求供应商现场搭建一个最小闭环,从Cadence Schematic到Layout,再到Synopsys StarRC提取寄生参数,最后生成仿真激励。看平台能否自动记录每一步的输入输出关系,并生成可追溯的“设计演进图”。

检查API文档,看是否支持RESTful API调用EDA工具的命令行,且能获取返回值(如错误码)。如果只有“下载文件”这种接口,基本判断为浅层集成。3. 问他们是否支持“增量式同步”,比如只修改了某模块的顶层,平台能否只同步受影响的部分,而不是全量重新导入?这直接决定了大型项目的性能。

避坑提醒:警惕那些声称“我们与所有EDA工具合作”的供应商,真正的深度集成往往需要和工具厂商签订NDA,获取私有API或插件开发权限。如果对方无法提供至少一个EDA工具(如Cadence、Synopsys、Mentor)的官方集成认证证书,基本可以认为集成深度不足。
