2026年度盘点：6款最受欢迎的jQuery工作流设计器工具对比

《2026年度盘点：6款最受欢迎的jQuery工作流设计器工具对比》真正难比较的，不是哪个工具能把节点拖到画布上，而是它能否在旧式后台、复杂审批规则和长期维护之间取得平衡。我在做这类选型时经常遇到同一个误判：团队花半天时间做出了一个能连线的 Demo，却在流程回显、条件分支、数据存储和浏览器兼容上耗掉数周。本文不把“最受欢迎”理解成简单的下载量排名，而是从 jQuery 项目接入难度、流程编辑能力、数据模型、业务扩展成本、维护状态和授权风险六个维度，对 6 类常见方案进行横向分析。

一、先给核心结论：没有一款工具同时解决所有问题

1. 传统 jQuery 项目，优先看接入方式而不是功能数量

如果你的系统是由 jQuery、Bootstrap、服务端模板和多个独立页面组成，最重要的问题通常不是“能不能做漂亮的流程图”，而是“能不能不改动现有页面生命周期”。需要直接通过 script 标签引入、能在 DOM ready 后初始化、不会强制引入 React 或 Vue 运行时的方案，往往比功能更丰富但依赖现代构建链的工具更适合。

在这一类场景中，Draw2D、jsPlumb 和部分旧版图形编辑器的接入门槛相对较低。不过，能嵌入 jQuery 页面，不等于它原生支持 jQuery。jQuery只是页面层的 DOM 和事件工具，画布渲染、节点模型、连线计算和状态管理可能完全由另一套机制负责。

2. 需要业务审批时，不能只选流程图组件

流程图组件解决的是节点、连线、样式和画布交互；业务工作流还要解决审批人、条件表达式、会签、退回、抄送、超时、版本和权限。很多工具的官方 Demo 可以完成“开始，审批，结束”的视觉编排，但并没有流程执行引擎，也不会替你处理后端状态。

如果项目要求配置完流程后立即驱动真实审批，bpmn-js 这类 BPMN 建模器更接近标准化流程设计，但它本身仍然不是完整的业务流程平台。你还需要选择或自研执行引擎，并负责模型校验、权限映射和版本发布。

3. 新项目不要为了保留 jQuery 而限制技术路线

如果是全新项目，页面没有历史插件、旧版浏览器或服务端模板包袱，我通常不会把“支持 jQuery”作为第一筛选条件。GoJS、JointJS 等现代图形库虽然不是传统意义上的 jQuery 插件，却可以通过普通 JavaScript 初始化，并嵌入包含 jQuery 的页面。

这带来一个重要判断：“项目用了 jQuery”和“必须使用 jQuery 工作流插件”是两件不同的事。存量项目应优先降低迁移成本；新项目则应优先考虑生态、数据模型和未来维护。

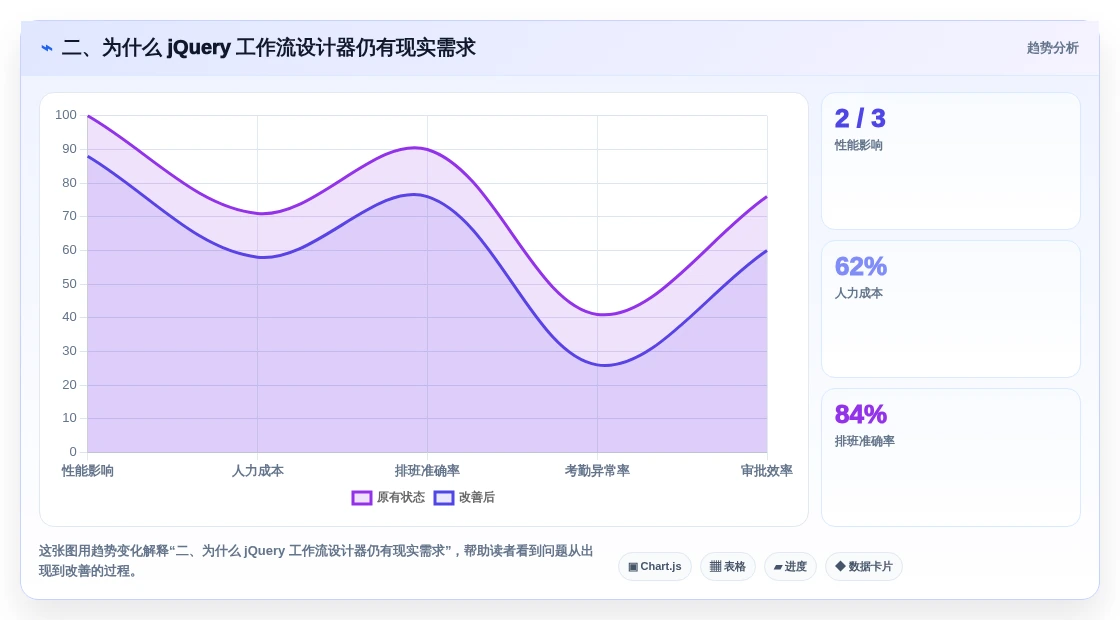

二、为什么 jQuery 工作流设计器仍有现实需求

1. 许多企业系统并不是从零开始建设

在 OA、ERP、CRM、制造执行和内部管理系统中，jQuery 往往不是核心技术选型，而是多年迭代后留下的基础设施。页面可能同时存在服务端渲染、老版本 Bootstrap、多个 jQuery 插件和局部 iframe。此时为了增加流程设计功能而整体迁移前端框架，技术上可行，项目管理上却未必划算。

我见过一个典型场景：业务团队只希望增加“请假审批流程自定义”功能，技术团队却先讨论是否要把整个后台改造成单页应用。最后真正消耗时间的并不是节点绘制，而是菜单、权限、表单、接口和历史页面的兼容。对于这类需求，局部嵌入一个流程设计器通常更务实。

2. 工作流设计器的难点隐藏在流程保存之后

一个可用的流程设计器至少要处理五类状态：节点位置、节点类型、连接关系、节点业务属性和画布版本。只保存图片或 SVG，只能满足展示需求；只保存节点坐标，无法恢复条件关系；只保存一个结构松散的 JSON，后续也可能难以做流程校验和版本迁移。

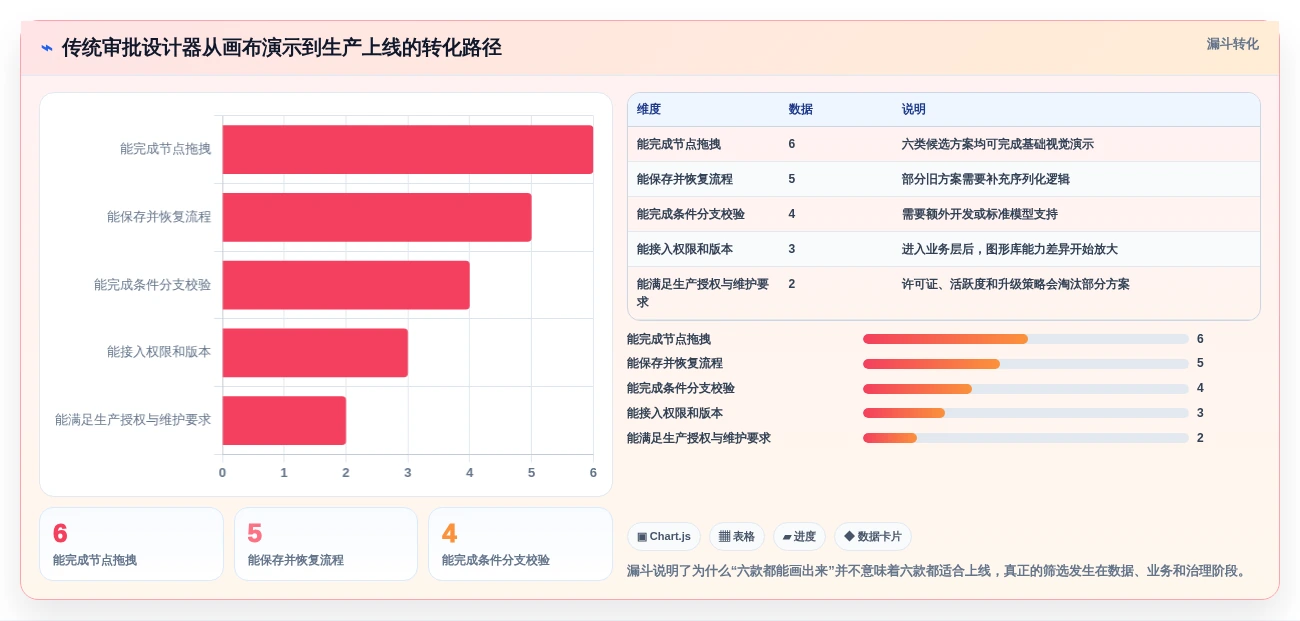

因此，我在评估 Demo 时不会只做拖拽测试，而会完成一条完整链路：创建节点、配置属性、增加条件分支、保存 JSON、刷新页面、重新加载、修改节点、校验非法连接，并把数据提交到一个模拟后端接口。能否稳定完成这条链路，才决定工具是否值得进入生产评估。

3. jQuery 项目常见的真实嵌入方式

最简单的模式是在页面中加载 jQuery、工具脚本和样式文件，然后在页面初始化阶段创建画布。复杂一点的模式是把设计器放进弹窗、标签页或 iframe，再通过 jQuery 事件把流程数据传给父页面。最容易出问题的是第三种：设计器依赖全局变量，而旧页面又加载了不同版本的库。

我的建议是先确认以下问题，再决定工具是否适合：

• 工具是否允许普通 script 标签加载；
• 是否依赖构建工具、模块打包或特定框架；
• 是否会修改全局 CSS、document 事件或 window 对象；
• 画布容器在隐藏状态下初始化时，能否正确计算宽高；
• 页面销毁或切换时，是否可以解除事件并释放实例；
• 流程数据能否与现有 jQuery AJAX 调用自然衔接。

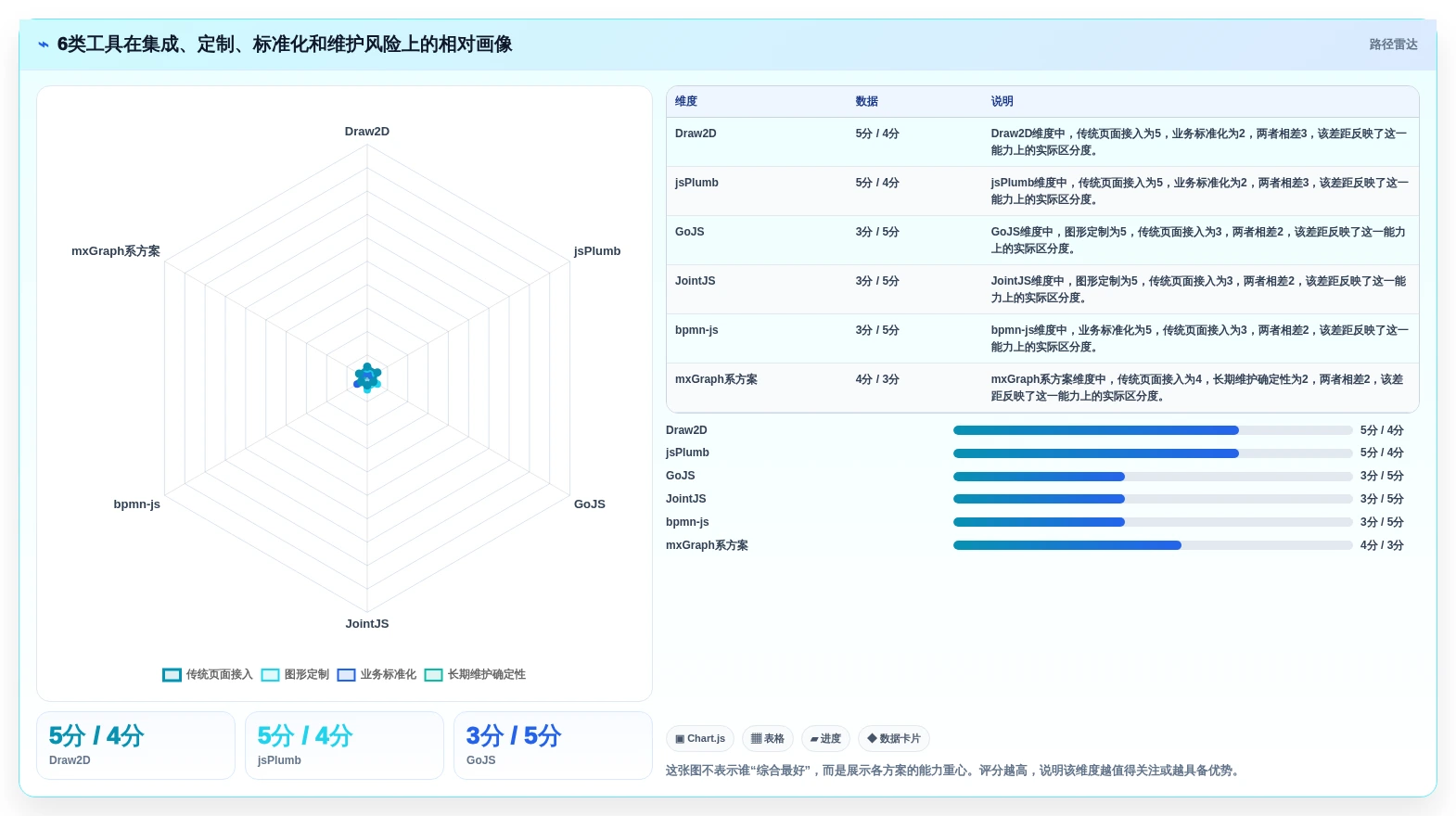

三、6款工具的定位与核心对比

1. Draw2D：适合传统页面快速做出可编辑流程图

Draw2D 是较典型的 JavaScript 图形编辑方向方案，适合在传统网页中搭建节点、连线、拖拽和画布交互。它的优势不是“业务流程开箱即用”，而是开发者可以较细地控制图形对象、连接端点和交互行为。

对于 jQuery 存量项目，Draw2D 的价值在于可以采用相对直接的页面嵌入方式，不必为一个局部功能引入完整前端框架。它适合做内部流程配置、设备连线图、简单审批路径和规则编排原型。

它的边界也很明显：审批人、条件表达式、流程版本、权限和后端执行都需要自行设计。开发团队如果缺少图形编辑经验，可能会在连接校验、撤销重做、序列化和布局上投入大量时间。

• 适合：传统后台、轻量流程编辑、节点类型有限的内部工具。
• 不适合：希望直接获得完整审批中心的团队。
• 主要成本：自定义属性面板、数据结构和后端保存逻辑。

2. jsPlumb：连线交互强，但不要把它当完整流程设计器

jsPlumb 在节点连接、端点、锚点和连线交互方面具有较强的代表性。很多团队选择它，是因为业务页面中已经有若干可拖拽元素，只需要增加“让这些元素可以互相连接”的能力。

它特别适合资源编排、页面关系图、简单流程图和可视化配置场景。对于 jQuery 页面，早期使用经验较多，接入思路也容易理解。但在 2026 年选型时，必须区分不同版本、社区版本和商业工具包的能力范围，不能把历史教程中的 API 直接当成当前产品能力。

jsPlumb 的核心短板是：连线能力强，不代表流程语义完整。你仍然需要自行定义开始节点、结束节点、条件节点、禁止回路规则、孤立节点检测和业务属性保存。

• 适合：以连接关系为核心的页面交互和轻量编排。
• 不适合：需要标准 BPMN 模型和复杂流程治理的项目。
• 主要成本：业务节点规范、流程校验与版本兼容。

3. GoJS：现代图形能力成熟，但商业授权必须前置确认

GoJS 不是传统 jQuery 插件，却可以通过 JavaScript 嵌入含有 jQuery 的系统。它在节点模板、数据绑定、布局、分组、缩放和交互方面较完整，适合建设长期维护的流程设计器、组织关系图和复杂图形编辑器。

我在选型中通常把 GoJS 放在“功能完整度较高、集成方式不一定最轻”的一组。它的开发体验通常优于从底层拼装节点和连线，但商业项目必须认真核对许可证、部署范围和生产使用条件。仅仅因为开发阶段可以试用，不代表上线后授权成本可以忽略。

GoJS 更适合有专职前端团队的企业。因为它的能力越完整，团队越容易进一步增加泳道、分组、折叠、模板切换和复杂布局，最终需要建立一套稳定的数据模型和组件规范。

• 适合：复杂图形编辑、企业内部配置中心、长期维护项目。
• 不适合：预算极低且只需要几种简单节点的临时页面。
• 主要成本：商业授权、学习曲线和前端架构治理。

4. JointJS：适合高度定制的流程建模界面

JointJS 的特点是图形模型、元素、链接和交互机制具有较强可定制性。它更像一个图形编辑基础设施，而不是针对某个行业固定好的审批产品。对于需要自定义节点外观、端口、属性面板和连接规则的团队，它有较大的发挥空间。

它可以嵌入 jQuery 页面，但“可以嵌入”不等于“低成本”。如果项目要求复杂的侧边属性编辑、动态节点模板、权限控制和流程校验，团队需要先建立自己的模型层，否则页面事件和业务状态很容易混在一起。

JointJS 适合把流程设计器当作一个独立产品来建设，而不适合只想通过几行代码增加审批图的团队。它的价值在于可塑性，风险也恰恰来自可塑性：选择空间越大，架构决策越多。

• 适合：定制化流程建模、产品化配置中心、复杂节点关系。
• 不适合：没有前端维护能力、只需要固定模板的项目。
• 主要成本：模型设计、交互规范和长期组件维护。

5. bpmn-js：标准化程度高，但它解决的是建模，不是完整审批执行

bpmn-js 适合需要 BPMN 2.0 建模的项目。它的价值不在于把节点画得更自由，而在于流程元素有明确的标准语义，能够围绕事件、任务、网关、泳道等概念建立相对一致的模型。

如果企业未来要与流程引擎、流程交换文件或外部建模工具协作，BPMN 标准会降低沟通成本。不过，标准化也意味着学习成本和约束更多。业务人员说的“审批节点”，在 BPMN 中可能还要进一步区分任务类型、事件和网关。

使用 bpmn-js 时最常见的误区是把导出的 XML 当成“可以直接运行的流程”。实际上，建模器负责创建和编辑模型，流程执行、组织权限、表达式计算、任务分配和审计仍需要后端引擎或自研服务支持。

• 适合：需要标准 BPMN 模型、跨系统协作或流程引擎衔接的项目。
• 不适合：只想快速画几条简单连线的普通页面。
• 主要成本：BPMN学习、模型校验和执行引擎对接。

6. mxGraph及其后续生态：历史影响力大，生产使用需谨慎评估

mxGraph 曾长期出现在流程图、组织图和图形编辑器项目中，许多旧系统仍然可以看到它的痕迹。它的优势是资料积累多、图形编辑思路成熟，部分团队已经拥有基于它的二次开发代码。

但在 2026 年重新选型时，我不会仅因旧教程数量多就把它列为首选。更重要的是确认当前维护状态、分支来源、浏览器支持、许可证和迁移路线。历史代码能够运行，和新项目值得投入，是两个完全不同的判断。

如果企业已经使用 mxGraph，并且系统运行稳定，可以考虑围绕现有代码做风险评估，而不是为了追逐新工具立即重写。若是全新项目，则应优先考察更活跃、文档更清晰、升级策略更明确的替代方案。

• 适合：已有历史代码、迁移成本高的存量系统。
• 不适合：希望从零开始建设并长期获得官方更新的新项目。
• 主要成本：维护来源确认、兼容性验证和未来迁移预案。

四、最容易被忽略的四个误区

1. 把“支持 jQuery”理解成“只要页面有 jQuery 就能无缝接入”

真正的兼容性至少有四层。第一层是脚本能否加载；第二层是画布能否在现有页面中正确渲染；第三层是鼠标、触摸、键盘和滚轮事件是否冲突；第四层是流程数据能否和原有接口、权限及页面生命周期衔接。

很多 Demo 只验证了第一层。把它放进隐藏的 Bootstrap 模态框后，画布宽高可能变成零；放进 iframe 后，父子页面通信又会成为新问题；多个页面共用一个全局变量时，销毁和重复初始化也会产生内存与事件问题。

2. 把“能画流程图”理解成“能配置审批流程”

如果节点只是矩形，连线只是 SVG 路径，工具本身并不知道“谁审批”“什么条件进入下一节点”“拒绝后回到哪里”。这些都是业务语义，需要通过节点属性、规则表达式和后端模型补齐。

我建议在需求评审时把“视觉设计器”和“流程执行器”拆成两个产品模块。前者负责编辑与校验，后者负责发布、执行、任务分配和审计。这样可以避免前端团队在画布代码里塞入大量审批逻辑，最终既难测试又难迁移。

3. 把开源、免费、可商用混为一谈

开源表示源代码或使用权限遵循某种许可证，不自动等于可以不受限制地商用。免费试用也不等于生产环境永久免费。商业授权还可能按开发者、项目、部署实例或企业规模计算。

我会要求采购和研发同时留存许可证页面、版本号、下载时间和适用范围。尤其要检查第三方依赖、图标字体、商业插件和在线服务条款，因为真正的授权风险不一定来自主库本身。

4. 用 GitHub Stars 直接定义“最受欢迎”

Stars 可以反映关注度，但不能直接代表生产可靠性。一个库可能因为历史悠久而拥有较多 Stars，却已经很少更新；另一个库可能社区规模不大，但文档、版本和商业支持更稳定。

更合理的做法是建立多因素观察表：代码仓库活跃度、最近版本、Issue 处理、文档完整度、依赖风险、真实集成成本和许可证。本文的“6款”是基于常见使用场景与公开生态筛选出的候选集合，而不是声称存在一个权威的全球热度榜单。

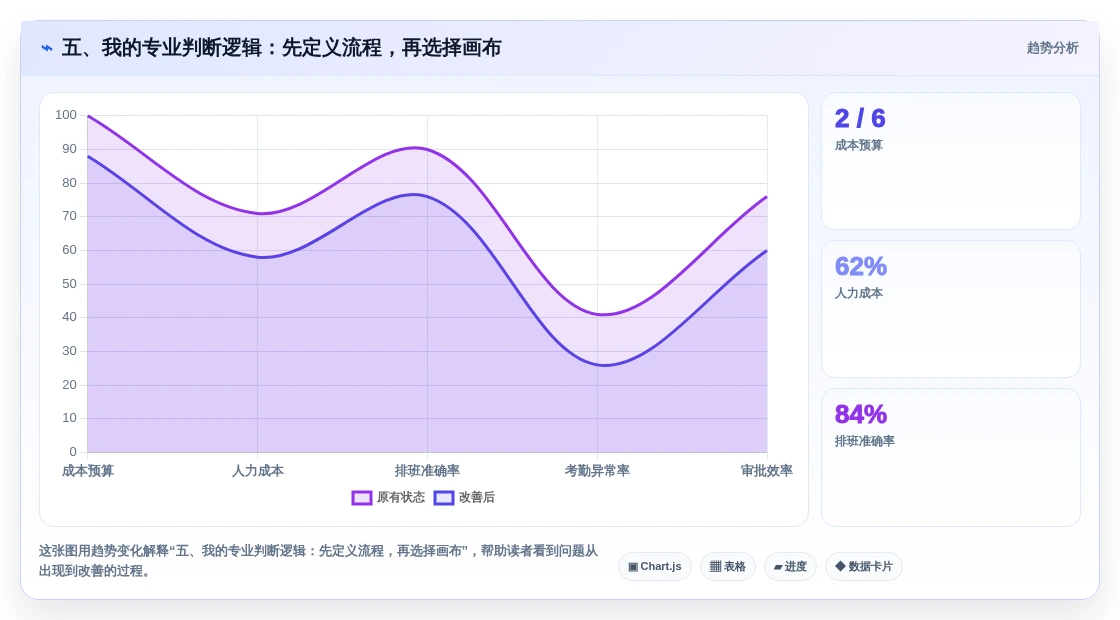

五、我的专业判断逻辑：先定义流程，再选择画布

1. 先画出业务对象，而不是先打开工具 Demo

选型前应先写出最小业务模型。至少包括节点类型、连接条件、节点属性、流程状态、发布版本和执行记录。比如采购审批流程中，金额、部门、采购类型和审批角色都可能影响分支。如果这些属性没有进入模型，换再强的画布也只能做出漂亮的静态图。

我通常会让团队先回答三个问题：流程图是否需要被后端执行？流程是否允许业务人员自由配置？流程发布后是否需要保留历史版本？三个问题中只要有两个回答“是”，就不应只按轻量 jQuery 插件的思路选型。

2. 用统一任务测试，而不是分别看官方宣传页

6款工具应使用同一份测试脚本。测试内容不需要很复杂，但必须覆盖真实链路。建议选一条包含条件分支和节点属性的请假或采购流程，记录从下载、初始化到保存恢复的实际时间。

1. 加载开始节点、普通任务节点、条件节点和结束节点。
2. 完成两条合法连线，并故意创建一条非法连接。
3. 为节点增加审批角色、金额条件和说明字段。
4. 保存流程数据，刷新页面后重新加载。
5. 删除一个节点，确认关联连线和业务属性是否同步处理。
6. 在弹窗、标签页和传统多页面环境中重复初始化。
7. 检查导出数据是否足以支持后端校验和版本迁移。

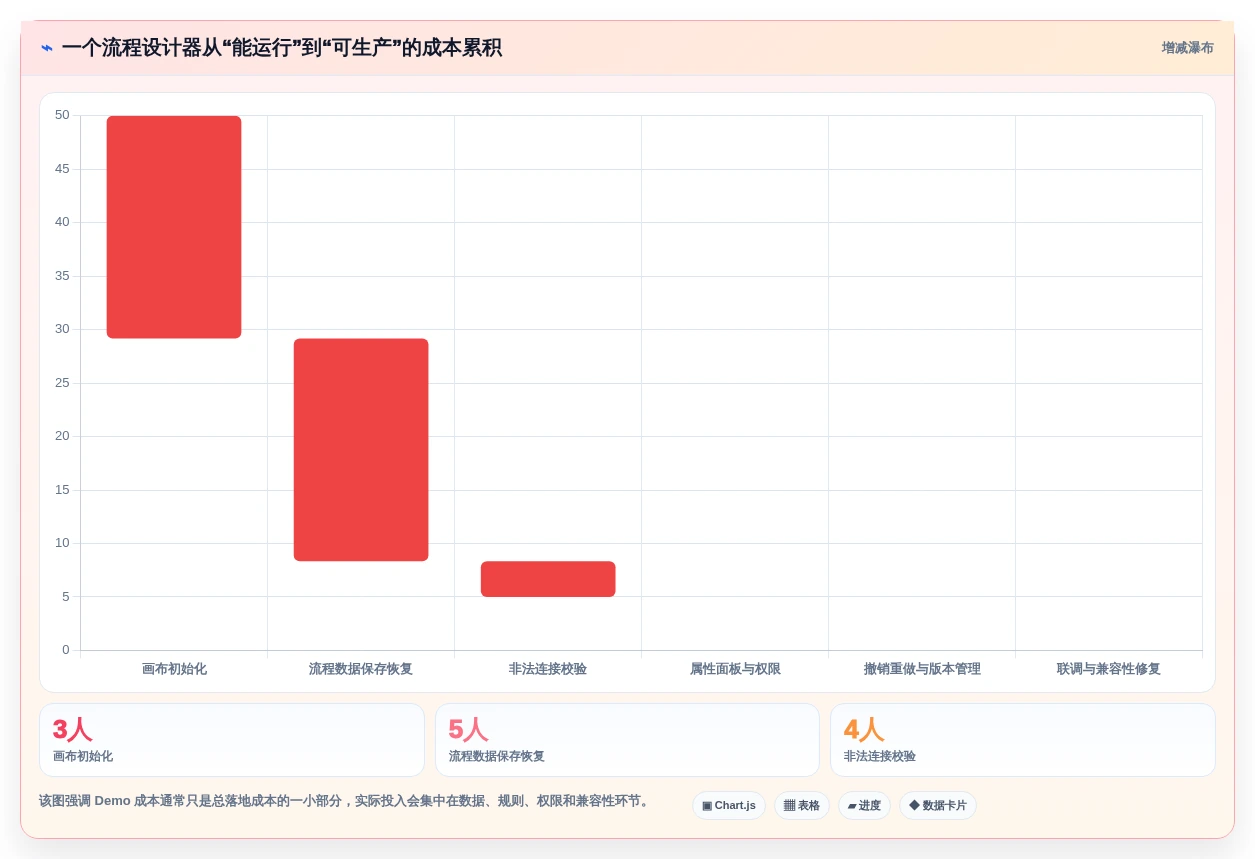

3. 把开发成本拆成五种成本

表面上的授权费用只是第一种成本。第二种是接入成本，包括脚本、样式、构建和页面适配；第三种是模型成本，包括数据结构、版本和校验；第四种是业务成本，包括审批规则、权限和后端执行；第五种是维护成本，包括升级、漏洞处理和人员交接。

有些免费方案的授权成本为零，但模型和业务开发成本很高；有些商业方案采购费用较高，却能明显减少前端底层开发。正确的比较方式不是“哪个免费”，而是“在目标生命周期内，哪个总成本更可控”。

4. 给工具设置“淘汰条件”

选型不应只设置加分项，也要设置一票否决项。例如，流程数据无法稳定导入导出、许可证无法确认、关键浏览器不支持、无法解除事件监听、无法限制非法连接，这些问题一旦存在，就不适合进入核心生产系统。

这套方法比单纯评分更有效。因为一个工具即使拥有漂亮的节点样式和丰富的布局算法，只要无法保存可迁移的数据，后续就可能形成严重锁定。

六、具体案例：一个传统审批系统如何做取舍

1. 场景设定：100人以上企业的采购审批配置

下面用一个典型项目说明判断过程。某企业已有基于 jQuery 和服务端模板的采购管理系统，组织规模超过 100 人，采购审批需要按金额、部门和采购类型分支。系统不准备整体迁移前端，只希望新增一个流程设计页面，并把已发布流程交给后端执行。

这个场景并不要求画布拥有炫目的动画，而要求流程可以被保存、审计和回滚。设计人员还需要看到“当前节点由谁处理”“金额大于某值进入哪条路径”“修改后的流程何时生效”等信息。

2. 六类方案在该场景中的取舍

Draw2D 和 jsPlumb 可以较快嵌入现有页面，适合先完成可视化编辑。但团队必须自行定义节点 JSON、连接规则、条件表达式和后端校验。如果只是一个低复杂度流程，这种方式成本可控；如果节点类型持续增长，维护压力会快速上升。

GoJS 和 JointJS 更适合建设独立的流程配置模块。它们可以提供更强的图形模型和定制能力，但团队需要提前做好数据层隔离，并确认商业授权或社区版本限制。对于长期使用的内部系统，采购费用不一定是问题，关键是要把授权纳入预算。

bpmn-js 更适合企业希望遵循 BPMN 标准，或者未来要对接流程引擎的情况。它能减少流程语义沟通成本，却会增加业务人员培训和模型治理工作。若后端没有执行引擎，仅购买或集成建模器并不能直接完成审批闭环。

mxGraph 系方案只在企业已经拥有大量历史代码时更有现实价值。若重新开发，必须先确认维护来源和迁移计划，不能因为旧项目“现在还能跑”就推断它适合未来五年的核心系统。

3. 推荐的落地顺序

1. 先确定流程 JSON 或 BPMN XML 是系统的长期事实来源，而不是图片。
2. 规定开始、结束、任务、条件和并行节点的最小集合。
3. 设计器只负责编辑、提示和前端校验，后端必须再次校验。
4. 为流程增加草稿、测试、发布、停用和历史版本状态。
5. 用两条真实流程验证：一条简单直线流程，一条包含分支和退回的复杂流程。
6. 确认许可证、浏览器、脚本加载和升级策略后，再进入正式开发。

在这个案例中，我不会直接宣布某一款工具“最佳”。如果团队首要目标是低成本嵌入，轻量图形方案可能更合适；如果目标是标准化建模和跨系统协作，BPMN 方案更有长期价值；如果目标是产品化流程配置中心，则应优先选择模型和扩展能力更强的图形库。

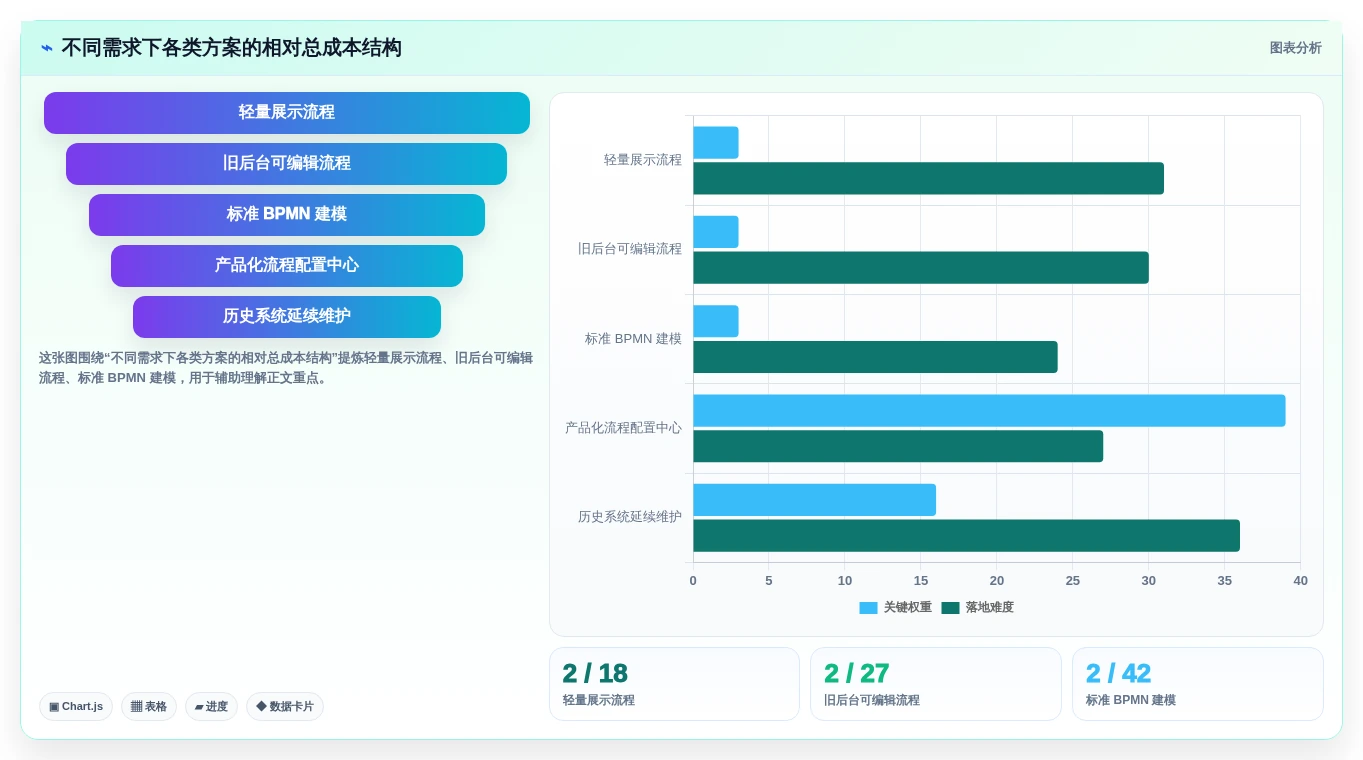

七、不同情况下应该怎么选

1. 只需要简单流程图展示

如果需求是展示部门审批路径、系统操作步骤或设备连接关系，不需要业务人员修改，也不需要后端执行，那么优先选择轻量方案。此时应重点看加载速度、导出图片、响应式尺寸和移动端查看体验，不必为复杂 BPMN 能力增加学习和维护负担。

Draw2D 或基于现有 mxGraph 代码维护，可能比引入完整商业工具更合理。关键是限制需求边界，避免后续不断加入审批人、条件表达式和流程发布，最后发现早期技术路线无法承载。

2. 需要在旧 jQuery 后台中提供可编辑流程

优先测试 Draw2D 和 jsPlumb 这类容易嵌入传统页面的方案，同时把 JSON 数据结构提前确定。不要先花时间调整节点渐变、阴影和动画，而要先确认画布初始化、拖拽、连线、保存和恢复都能通过。

如果流程节点数量较少、业务规则稳定，自研一层属性面板并不一定是坏事。相反，如果预计会出现大量节点类型、泳道、分组和条件规则，就应尽早评估 GoJS、JointJS 或 BPMN 方向，避免轻量方案不断堆补丁。

3. 需要标准 BPMN 建模

这类项目优先看 bpmn-js 以及它与后端流程引擎的衔接。评估时不只看画布能否创建 BPMN 元素，还要看 XML 导入导出、模型校验、扩展属性、用户任务映射和版本发布。

业务人员不熟悉 BPMN 时，应增加有限的业务封装。例如把复杂网关包装成“金额判断”“部门判断”等业务节点，但要保留底层标准模型的可追溯性。否则表面上易用，实际上会损失标准化价值。

4. 需要高度定制的流程配置产品

如果流程设计器本身就是产品核心，JointJS 或 GoJS 这类可定制图形库更值得进入深度评估。此时应建立独立的领域模型、命令系统、属性面板和校验服务，不要把所有逻辑写在节点点击事件中。

这类项目的第一版可以只支持五种节点，但必须预留节点扩展、数据迁移和权限校验接口。真正影响产品寿命的不是第一版能否支持多少种图形，而是第二年升级时能否继续读取第一版保存的数据。

5. 已经使用历史图形库的系统

如果系统已经基于 mxGraph 系方案稳定运行，是否迁移应由业务收益决定。先统计现有流程数量、历史数据量、升级频率和故障成本，再决定是继续维护、局部替换还是整体迁移。

存量系统迁移最容易忽略历史数据。新工具即使功能更强，如果不能可靠转换旧节点、连线和自定义属性，迁移项目就会转化为数据清洗项目。对核心审批系统而言，这通常比重新做一个 Demo 更难。

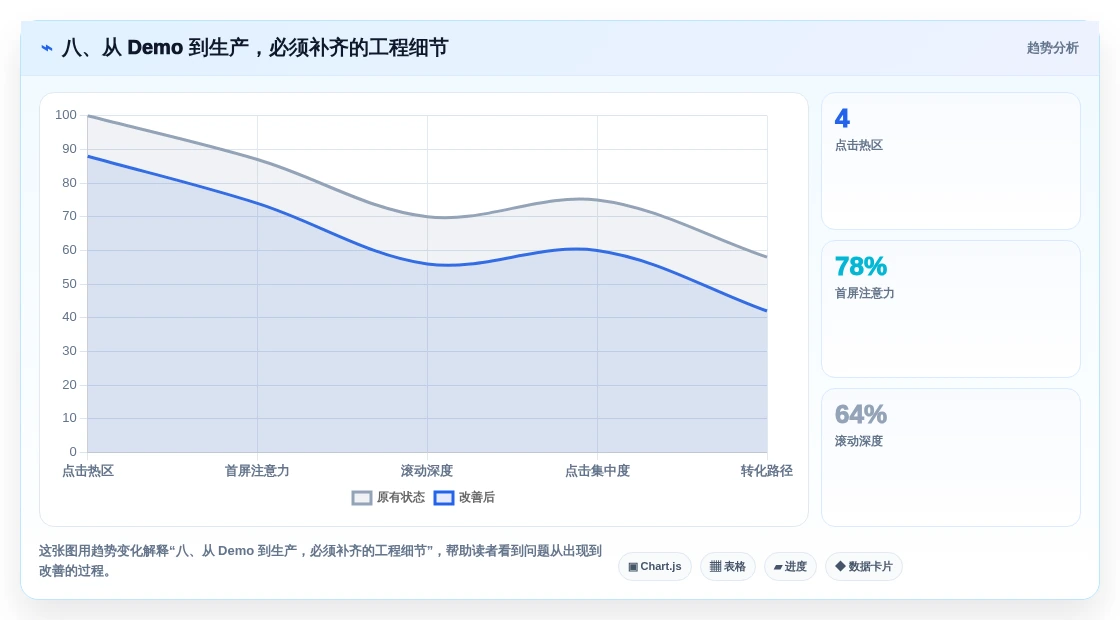

八、从 Demo 到生产，必须补齐的工程细节

1. 流程数据要有版本和迁移机制

建议为流程数据增加 schemaVersion 字段，并为每类节点保留稳定的 type、id、properties 和 connections。节点显示名称可以修改，内部 type 不应随意变化；否则前端能正常显示，后端可能无法识别历史流程。

{
"schemaVersion": 2,

"nodes": [

{

"id": "task_001",

"type": "approval",

"properties": {

"name": "部门负责人审批",

"role": "department_manager"

}

}

],

"connections": [

{

"source": "start_001",

"target": "task_001",

"condition": null

}

]

}

这段结构只是示意，重点不在字段名称，而在于把节点身份、业务类型、显示属性和连接关系分开。将来增加图标、颜色或面板布局时，不应破坏后端执行所依赖的核心字段。

2. 前端校验不能替代后端校验

设计器可以提示没有结束节点、存在孤立节点或条件分支缺少默认路径，但真正发布流程时，后端必须重新校验。前端数据可能被篡改，也可能因为不同版本工具产生不一致结果。

至少应校验开始节点数量、结束节点数量、不可达节点、非法回路、重复条件、角色是否存在和表达式是否可执行。对于金额、部门和权限等关键字段，还要结合当前组织架构重新检查。

3. 隐藏容器初始化是 jQuery 项目的高频问题

流程设计器通常依赖容器宽高计算坐标。如果初始化时页面位于 display:none 的标签页或弹窗中，得到的宽度可能是零，随后出现节点错位、连线消失和缩放异常。

更稳妥的处理方式是：容器显示后再初始化，或者在显示事件触发后调用工具提供的 resize、repaint 或 layout 方法。不要简单地通过 setTimeout 长时间等待，因为不同设备和网络环境下的执行顺序并不稳定。

4. 事件释放和重复初始化必须纳入测试

旧后台经常通过局部刷新、弹窗打开和关闭来加载页面。如果每次打开都重新绑定拖拽和键盘事件，却没有释放旧实例，用户可能一次点击触发多次回调，甚至出现流程保存两次的情况。

测试时应至少重复打开和关闭设计器十次，观察事件数量、内存占用和保存请求。这个测试很少出现在官方 Demo 中，却是传统 jQuery 页面最容易暴露的问题之一。

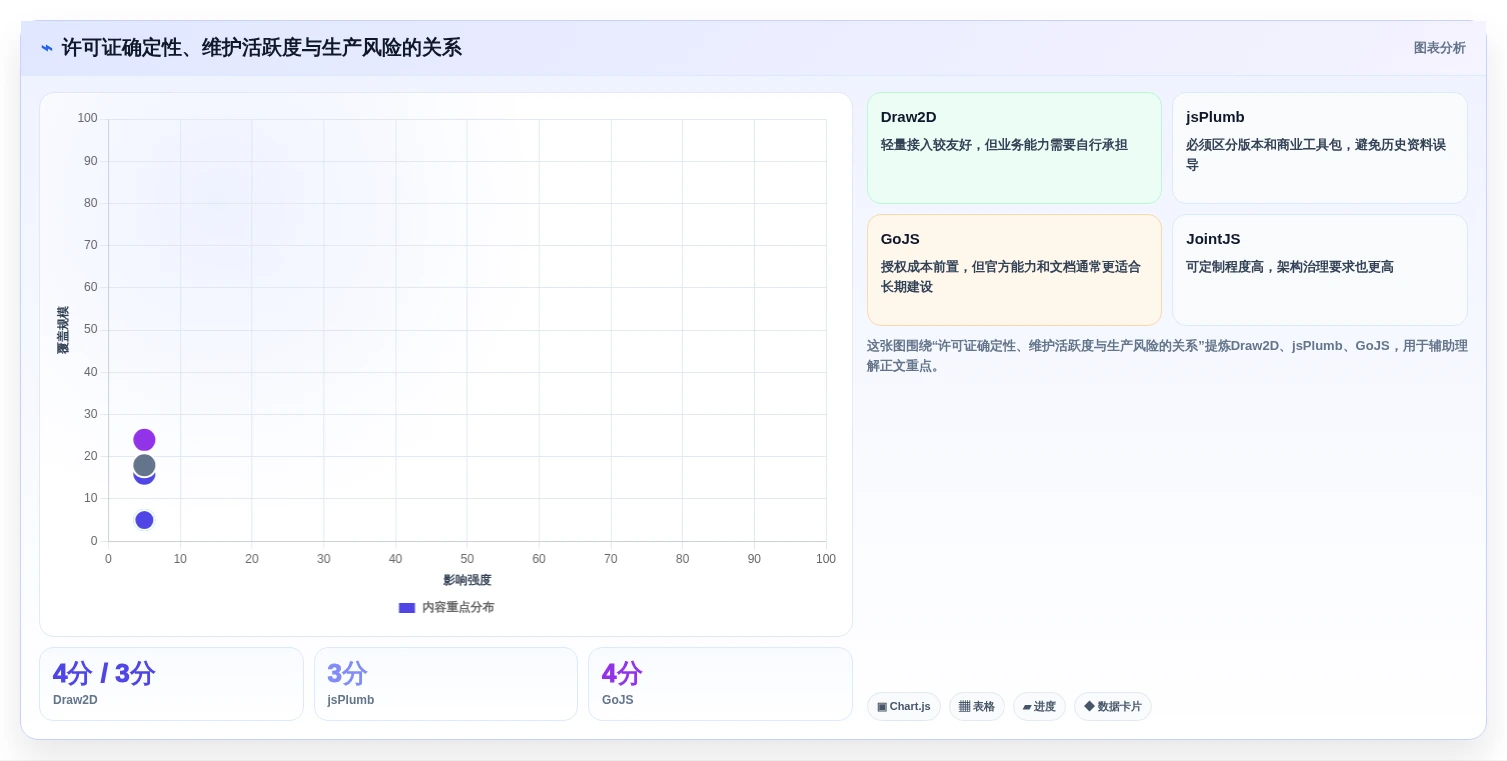

九、授权、维护和安全：2026年选型不能再只看功能

1. 许可证要按部署方式核对

企业内网部署、对外 SaaS、嵌入客户产品和二次分发，可能对应不同的授权条件。评估时应把开发环境、测试环境、生产环境和客户交付环境分别列出来，再对照许可证确认是否需要购买商业许可。

如果工具采用双许可证模式，还要确认社区版本与商业版本的功能边界。尤其关注导出格式、商业插件、布局算法、技术支持和源码修改权限，这些往往比“是否可以下载”更影响预算。

2. 维护状态要看多个信号

我不会只看仓库首页的最后更新时间，而会同时观察发布节奏、未关闭 Issue、文档版本、依赖升级、浏览器兼容说明和社区答复。单个指标可能失真，多个信号放在一起才更接近真实维护状态。

对于内部核心系统，还要做一次人员交接测试：让没有参与首轮开发的工程师，按照文档完成安装、初始化、数据导入和问题定位。如果只有原作者能维护，这个工具的实际风险已经高于表面评分快速得出的结论。

3. 安全风险经常来自外围依赖

流程设计器本身可能只是前端代码，但它会处理表达式、节点属性和接口数据。如果允许业务人员输入脚本、HTML 或表达式，就必须做严格的白名单和转义。流程配置不能直接拼接成 SQL，也不能把用户输入无过滤地写入 DOM。

此外还要关注导入文件的大小、节点数量和嵌套深度。恶意或异常流程数据可能造成浏览器卡顿、接口超时甚至服务端资源消耗。生产系统应限制单个流程的节点上限，并在后端设置解析超时和数据大小限制。

十、最终选型建议：按项目阶段做决定

1. 处于需求验证阶段

先选择能够快速完成基础流程的方案，不要立即购买复杂平台，也不要过早进行全量架构升级。用一条真实业务流程完成节点、分支、属性、保存和回显，验证需求是否成立。

这一阶段的交付物应是可复现的测试结果，而不是一张漂亮截图。建议保留初始化代码、流程 JSON、浏览器版本、节点数量和遇到的问题，为后续正式选型提供依据。

2. 处于正式开发阶段

如果已经确认需要长期使用，应优先建立领域模型和接口契约。画布组件可以替换，但流程数据格式、发布状态和后端接口不应被某一款工具完全锁死。

此时可以重点比较 GoJS、JointJS 和 bpmn-js 等更适合系统化建设的方案，同时重新核对商业授权。若项目只是简单内部页面，则 Draw2D 或 jsPlumb 仍可能拥有更好的投入产出比。

3. 处于生产维护阶段

生产系统最重要的是稳定和可回滚。任何工具升级都应先在复制环境中导入历史流程，验证数据转换、连线渲染、属性读取和发布结果。不要直接用最新版本覆盖生产环境。

对于 mxGraph 系历史项目，建议建立迁移评估表，而不是凭感觉决定重写。只要现有系统的故障率可接受、业务变化不大，继续维护可能比迁移更合理；如果新需求持续增加，则应尽早设计替换边界。

4. 处于企业级采购阶段

企业采购不应只要求供应商展示 Demo，还应要求对方说明许可证、版本支持、私有化部署、数据导出、技术支持和升级策略。对于中大型组织，流程配置一旦进入采购、财务和人事等核心环节，数据可控性和审计能力通常比单纯的前端体验更重要。

如果企业已经在使用某项目管理工具或某项目管理平台，也不要默认它提供的流程能力可以替代专业工作流设计器。项目管理中的状态流转、审批系统中的业务规则和 BPMN 模型的执行语义，可能完全不同，必须按实际流程验证。

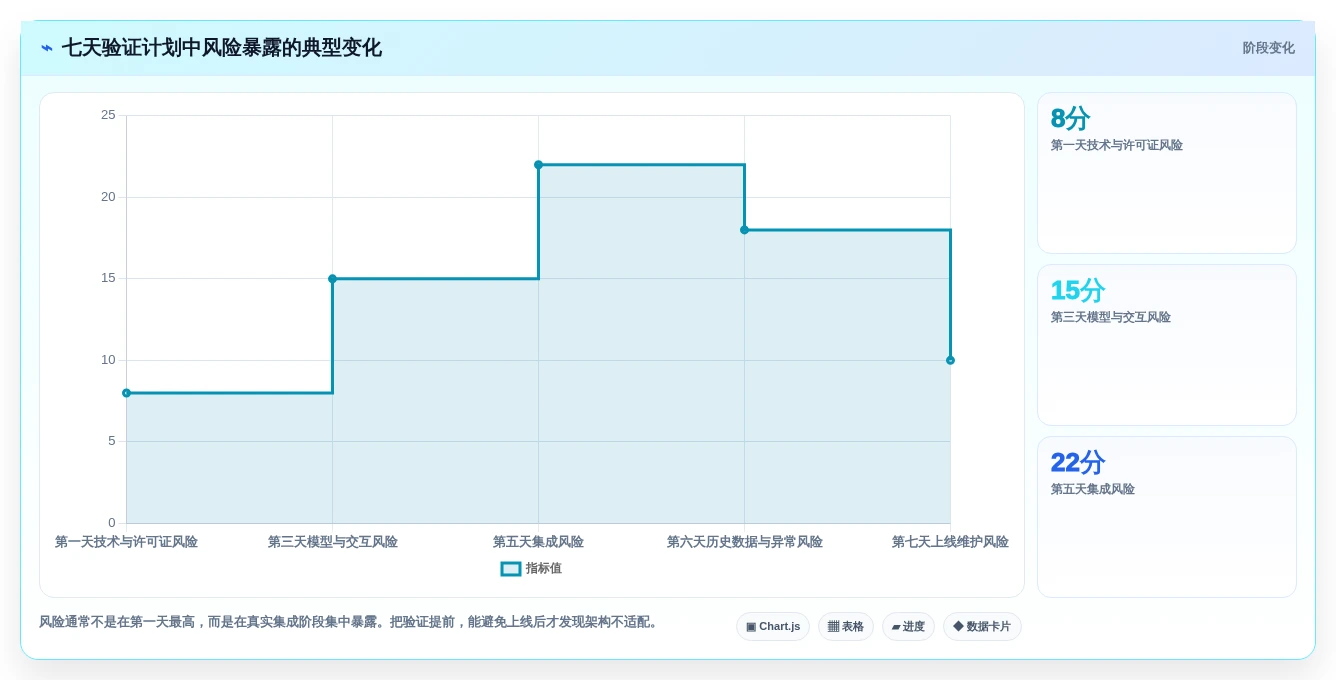

5. 做出最终决定前的七天验证计划

1. 第一天：确认6款候选方案的版本、许可证、文档和集成方式。
2. 第二天：完成同一条直线流程的初始化、拖拽、连线和样式调整。
3. 第三天：加入条件分支、节点属性和非法连接校验。
4. 第四天：完成流程 JSON 或 BPMN XML 的保存、恢复和版本标记。
5. 第五天：接入现有 jQuery 页面、弹窗、标签页和后端接口。
6. 第六天：测试历史数据、浏览器兼容、重复初始化和异常输入。
7. 第七天：由未参与开发的工程师复测，并完成授权与维护风险评审。

十一、结语：真正值得比较的是未来三年的总成本

这 6 款工具没有绝对意义上的第一名。Draw2D 和 jsPlumb 更适合低成本嵌入和轻量连接；GoJS、JointJS 更适合产品化图形编辑；bpmn-js 更适合标准化流程建模；mxGraph 系方案则更适合已有历史代码的谨慎维护。

我的核心判断是：不要先问“哪个工具最热门”，要先问“这个项目到底需要画布、建模器，还是完整的流程平台”。如果只是展示路径，轻量方案足够；如果需要业务配置，要建立数据和校验层；如果要真正执行审批，则必须把设计器与后端流程引擎一起评估。

下一步可以从一条真实流程开始，最好选择包含条件分支、审批角色和退回路径的业务流程。用同一套测试脚本验证候选工具，记录安装时间、保存恢复结果、浏览器表现、许可证条件和二次开发人天。最终选择不应由 Demo 的视觉效果决定，而应由数据能否长期保存、规则能否被正确执行、团队能否持续维护决定。
