很多项目经理第一次选 jQuery 工作流设计器时，都会把“能拖拽节点”当成核心标准。我的判断恰恰相反：拖拽只是入场券，真正决定项目能否上线的是兼容性、流程数据能否落库、规则能否校验，以及未来更换前端技术栈时要付出多少代价。本文选取 Kendo UI for jQuery Diagram、JointJS、jsPlumb Toolkit、GoJS 和 mxGraph 五类常见方案进行比较，并把它们放回老系统改造、复杂审批、原型设计和企业级交付等真实场景中判断，而不是简单做一个“功能最多者第一”的排行榜。

一、先给核心结论：没有最强工具，只有最匹配的接入路径

1. 五款工具的场景结论

如果你的团队维护的是一个已经运行多年的 jQuery 系统，最重要的不是追逐最新框架，而是减少页面改造、样式冲突和事件冲突。此时，Kendo UI for jQuery Diagram 更适合纳入企业级组件体系中评估；mxGraph 则更适合已有历史代码、需要高度控制画布和图形模型的研发团队。

如果项目需要构建复杂的审批流程、组织关系图或业务流程图，JointJS 的图形模型和扩展能力更值得关注。它不只是把节点画出来，还能让团队围绕元素、端口、连线、事件和序列化建立一套较完整的前端模型。

如果团队的重点是“连接关系”而非传统 BPMN 流程，jsPlumb Toolkit 的价值更明显。它适合快速搭建节点连接、拓扑关系和可视化编排界面，但项目经理必须提前确认：你需要的是流程设计器，还是一个连接图编辑器。

如果项目不受“必须原生 jQuery 组件”限制，同时更看重成熟的商业支持、图形交互和长期交付稳定性，GoJS 依然值得比较。它可以嵌入 jQuery 页面，但它本身并不是以 jQuery 为核心的产品，这一点必须在采购和技术评审会上说清楚。

上表不是绝对排名，而是选型起点。尤其要注意，这五款工具大多是可以嵌入 jQuery 项目的前端图形或流程设计方案，并不都属于“只为 jQuery 开发”的工作流产品。如果供应商只用“支持 jQuery”四个字宣传，却没有给出版本、依赖、浏览器和授权边界，项目经理应该把它视为待验证信息，而不是购买依据。

2. 如果只想看最终推荐

• 老 jQuery 后台改造：优先验证 Kendo UI for jQuery Diagram 和 mxGraph，前者偏组件化交付，后者偏历史系统与深度定制。
• 复杂流程编辑器：优先比较 JointJS、GoJS，以及是否需要额外接入 BPMN 或后端工作流引擎。
• 拓扑关系和节点连接：重点看 jsPlumb Toolkit，而不是被“工作流”这个词带偏。
• 全新项目：不要因为团队熟悉 jQuery 就自动选择 jQuery 方案，应同时评估现代前端技术栈的维护成本。
• 大型组织和私有化交付：把许可证、源码交付、升级责任、国产化环境和厂商服务写进评审表，不能只做页面 Demo。

二、为什么 jQuery 工作流设计器仍然有市场

1. 存量系统不会因为技术趋势自动消失

在很多制造、金融、能源、政企和大型企业内部系统中，jQuery 仍然承担着大量后台页面的交互工作。原因并不复杂：这些系统已经完成了权限、菜单、表单、报表、组织架构和接口集成，真正昂贵的不是引入一个新画布，而是重写整套前端基础设施。

项目经理经常遇到这样的需求：审批流要增加条件分支，工单系统要允许管理员调整节点，采购流程要支持会签和加签，研发团队却不希望把旧系统全部迁移到新的框架。此时，一个可以嵌入现有页面的流程设计器，就比“技术上更先进但需要重构页面”的方案更有现实价值。

这不是说 jQuery 适合所有新项目，而是要承认一个交付事实：对存量系统而言，兼容性本身就是业务价值。如果一个工具能让团队少改十几个公共页面、少处理一轮权限兼容问题，它的价值往往比 Demo 中多几个高级节点更大。

2. 工作流设计器、流程图组件和工作流引擎不是一回事

这是我在项目评审中最常见的误区之一。流程图组件主要解决“如何画”，工作流设计器解决“如何设计并保存流程结构”，工作流引擎解决“如何根据流程结构推动真实任务运行”。三者可能出现在同一个产品中，也可能由三个不同系统承担。

如果项目只需要让业务人员绘制流程原型，购买完整 BPM 平台可能造成浪费；如果项目需要真正驱动请假、采购、付款和生产放行流程，只买一个前端画布又会留下大量后端工作。

3. jQuery 兼容不是“能加载页面”这么简单

我建议项目经理把兼容性拆成四层。第一层是脚本加载：组件是否能在现有 jQuery 版本下初始化。第二层是交互行为：拖拽、连线、缩放、键盘操作是否正常。第三层是页面共存：组件是否与现有 UI、CSS、弹窗和表格插件冲突。第四层是构建和部署：是否能进入现有打包流程，是否会引入新的依赖和安全风险。

尤其是旧系统，常常同时使用多个 jQuery 插件。一个设计器可能在独立 Demo 中运行正常，但进入真实页面后出现 z-index 失效、鼠标事件被弹窗拦截、样式选择器污染全局、重复加载 jQuery 或拖拽坐标偏移等问题。

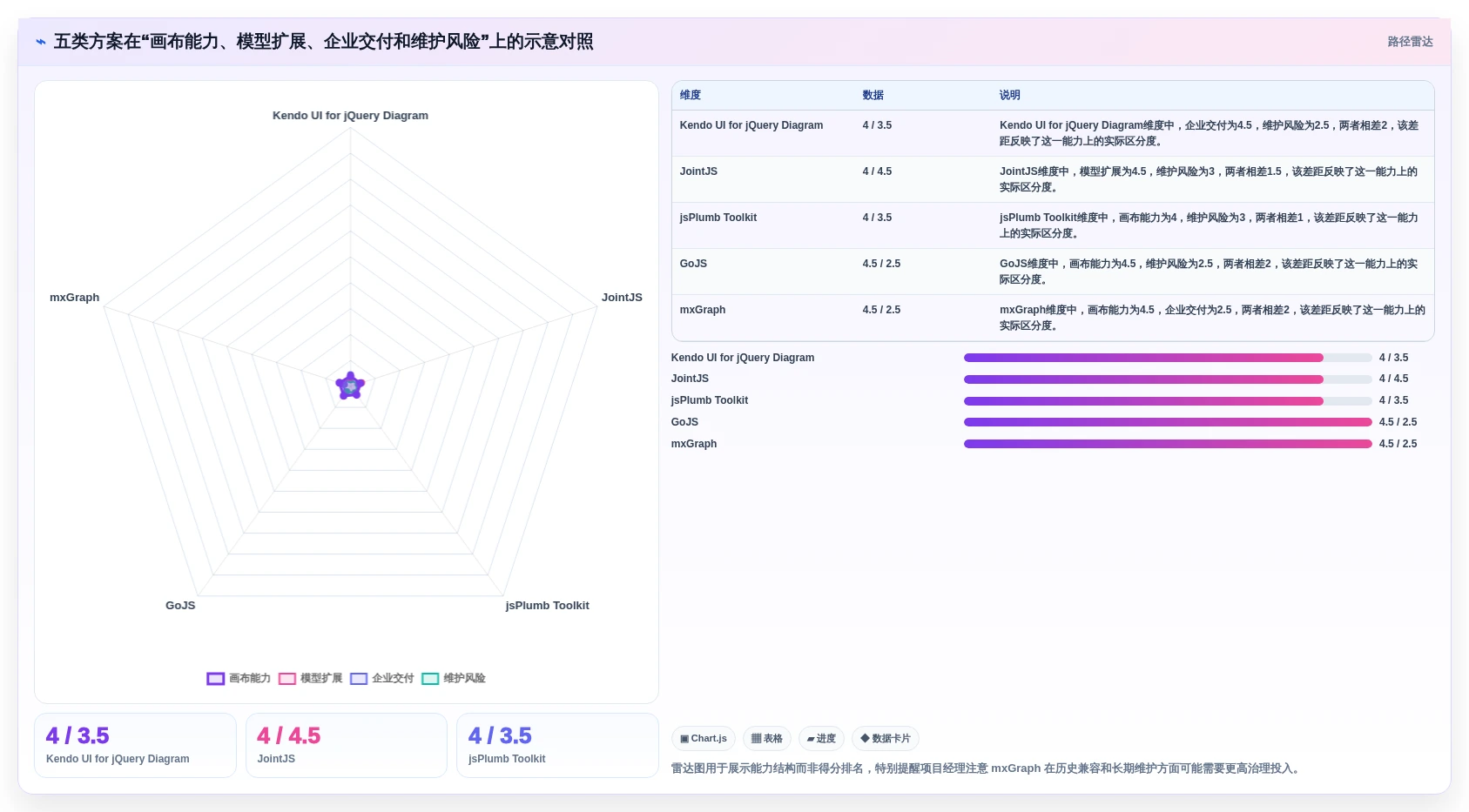

三、五款候选方案逐一分析

1. Kendo UI for jQuery Diagram：适合重视企业交付的存量系统

Kendo UI for jQuery Diagram 的优势不在于“概念新”，而在于它更容易被纳入企业已有的 UI 组件管理、采购、技术支持和版本治理流程。对于仍然使用 jQuery 的后台系统，项目团队通常更关心组件能否按照既有方式加载、主题是否容易统一、事件是否容易接入，以及出了问题之后能否找到明确的支持渠道。

这类方案适合审批流程配置、组织结构展示、业务关系编辑和后台流程编排。项目经理需要重点查看节点模板、连接规则、布局方式、事件回调和数据序列化能力，而不是只看演示页面是否漂亮。

它的短板也很明确：商业授权会增加预算，复杂 BPMN 语义未必开箱即用。如果流程涉及会签、加签、撤回、转办、委托、条件脚本和多组织权限，仍然需要后端引擎配合。它更像一块企业级前端画布能力，而不是买来就能运行审批业务的完整平台。

• 优先选择的条件：已有 jQuery 系统、希望减少自研画布、需要企业级支持。
• 需要额外验证的条件：授权范围、私有化部署、主题定制、复杂节点规则和数据导出格式。
• 不适合的条件：预算极低、团队愿意完全自研、或项目需要高度特殊的图形算法。

2. JointJS：适合把流程设计器做成产品的研发团队

JointJS 的核心价值是图形模型。它允许开发团队围绕元素、端口、连接、事件、属性和序列化建立较清晰的前端结构，因此更适合需要深度定制的流程编辑器，而不是只想在页面上放一个简单流程图。

例如，采购流程中的“金额条件”节点，可能需要显示金额范围、部门、供应商类型和审批角色；生产流程中的“质检节点”，可能需要绑定质检模板和设备类型。对于这种场景，团队往往需要自定义节点外观、属性面板、连接规则和保存格式。JointJS 的开发空间较大，但也意味着工作量不会自动消失。

项目经理最容易低估的是产品化成本。设计器要真正可用，还需要补齐撤销重做、版本管理、草稿校验、权限控制、自动布局、错误提示、快捷键、国际化和大图性能。组件提供了模型能力，不等于项目交付已经完成。

我的判断是：如果团队有稳定的前端研发能力，并且流程设计器会成为企业自己的长期产品，JointJS 值得重点评估；如果只是临时加一个流程图页面，则可能显得投入过重。

• 优势：模型清晰、节点扩展空间大、适合复杂业务图形。
• 风险：需要自行完成较多产品化工作，学习成本高于简单图表组件。
• 适用团队：有前端架构能力、希望掌控源码和交互细节的研发团队。

3. jsPlumb Toolkit：适合连接关系和可视化编排

jsPlumb Toolkit 的强项是把元素连接起来。它适合搭建网络拓扑、设备关系、流程节点连接、资源编排和可视化配置页面。对于项目经理来说，第一步不是问它“有没有审批节点”，而是问业务的核心对象是不是节点，以及业务价值是否主要来自节点之间的连接关系。

如果系统要展示“服务 A 调用服务 B”“设备 X 连接设备 Y”“任务节点依赖另一个任务节点”，jsPlumb 的思路比较贴合。但如果需求是严格的 BPMN 语义、流程版本、任务实例、角色权限和状态机执行，就不能仅凭连线效果做判断。

它在 jQuery 项目中的接入思路相对容易理解，但项目仍需测试拖拽容器、滚动区域、弹窗层级和移动端触摸事件。尤其当画布嵌入旧后台页面时，页面滚动和画布缩放经常会成为真实问题。

我通常会把 jsPlumb Toolkit 放在“连接关系型应用”候选中，而不是直接把它归为完整工作流平台。这个边界判断可以避免采购团队因为名称中有 Toolkit，就误以为它自带所有业务流程能力。

4. GoJS：适合高交互图形应用，但不要把它当作 jQuery 专用工具

GoJS 更适合对交互细节、图形布局和复杂可视化有较高要求的项目。它可以嵌入传统页面，也可以与不同前端环境组合使用，但它的产品定位并不是“jQuery 工作流设计器”。因此，把它放入本次比较，价值在于帮助项目经理看清一个事实：技术栈兼容只是选型条件之一，不应该成为唯一标签。

如果项目未来可能逐步迁移前端框架，或者团队希望把流程画布作为独立模块维护，GoJS 的独立性可能带来好处。它适合组织结构图、流程关系图、供应链关系、资源调度和复杂交互编辑。

它的主要问题是商业授权和成本预估。项目经理需要核对开发授权、部署授权、内部系统使用、SaaS 场景、私有化交付和源码修改等边界。与此同时，还要确认团队是否愿意接受一套独立的图形模型，而不是期待它自动理解现有后端流程数据。

• 选择理由：交互和图形能力优先，未来不想被 jQuery 绑定。
• 谨慎理由：预算敏感、必须使用开源协议、或采购流程对商业组件限制严格。
• 实施重点：建立前端模型与后端流程模型之间的转换层。

5. mxGraph：适合历史代码和深度画布定制，但要正视维护风险

mxGraph 在流程图编辑和图形画布领域拥有较长的历史，很多研发人员也接触过基于它的编辑器方案。它的优势是图模型和画布控制能力较强，适合那些需要自行控制节点、连线、布局和序列化过程的项目。

但在 2026 年重新选型时，我不会只因为它“以前很流行”就推荐它。项目经理应当关注官方维护状态、社区资料的时效性、浏览器兼容、依赖安全和未来迁移路径。历史代码能够运行，与新项目值得投入，是两个完全不同的结论。

如果企业已经有一套基于 mxGraph 的内部封装，继续维护通常比立即替换更现实；如果是全新项目，则应先评估是否有足够研发能力接管画布、模型、插件和安全维护。mxGraph 的最大优势可能是历史资产，最大风险也可能正是历史资产。

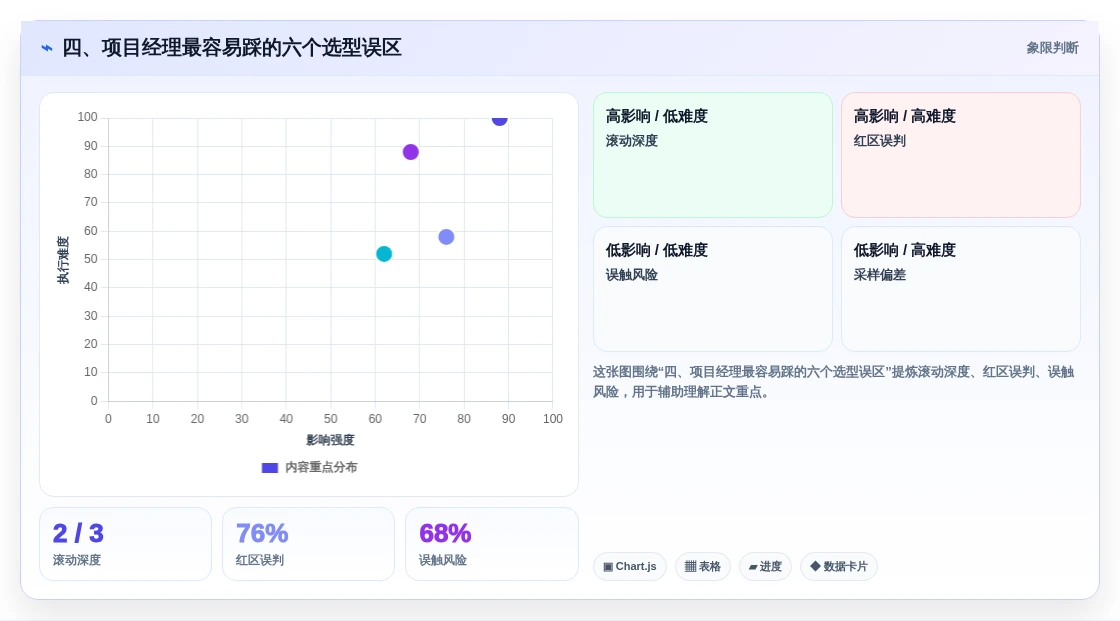

四、项目经理最容易踩的六个选型误区

1. 误区一：Demo 能画出来，就等于可以上线

Demo 通常只展示开始、审批、结束三个节点，连两条线，再点一下保存。真实系统会立刻增加复杂度：节点必须绑定角色，条件必须关联业务字段，流程必须支持版本，错误连接必须被拦截，数据必须能被后端恢复。

我建议项目经理在第一次评审时就拿一条真实流程测试，而不是拿演示流程测试。比如选择“采购申请超过十万元，需要部门负责人、财务负责人和分管领导审批；低于十万元走简化路径；财务退回后允许申请人修改并重新提交”的流程。只有这种流程，才能暴露设计器的真实边界。

2. 误区二：把流程图和 BPMN 语义混在一起

普通流程图关注可读性，BPMN 或企业审批模型关注语义。一个菱形可以代表条件判断，但系统还必须知道条件字段、比较方式、优先级和默认路径。一个“并行审批”节点也不只是画两条线，还要定义全部通过、任一通过、部分拒绝和超时处理规则。

如果后端没有统一的流程模型，前端设计器画得越自由，后续转换越困难。项目经理需要让产品、前端和后端共同确认节点字典，明确每类节点的输入、输出和状态，而不是把规则全部留在页面事件里。

3. 误区三：只核对 jQuery 版本，不核对页面生态

很多旧系统并不是只有一个 jQuery。它们可能同时使用多个版本、不同的 UI 插件、旧版日期控件、表格组件和自定义拖拽库。组件在隔离页面中正常，不代表进入主系统后仍然正常。

至少应验证以下情况：

• 页面是否重复加载 jQuery 或存在 noConflict 模式；
• 现有拖拽库是否会抢占鼠标和触摸事件；
• 画布是否位于 iframe、弹窗或可滚动容器中；
• 旧版 CSS 是否覆盖节点、连线和工具栏样式；
• 系统是否需要兼容特定浏览器或国产化浏览器环境。

4. 误区四：把开源等同于零成本

开源组件可能降低授权费用，却增加集成和维护成本。特别是复杂画布，真正耗时的工作常常包括节点模板、属性面板、流程校验、撤销重做、版本管理、导出接口、性能优化和浏览器兼容。

我建议把总成本拆成四部分：许可证成本、首次开发成本、年度维护成本和未来迁移成本。只有这样，项目经理才能比较“免费但要自研两个月”和“付费但三周完成上线”之间的真实差异。

5. 误区五：只看前端体验，不看后端数据模型

流程设计器保存的 JSON 结构，如果没有稳定的版本和校验规则，后端很快会被迫兼容大量历史格式。更严重的是，页面显示的节点名称、后端识别的节点类型和权限系统中的角色编码可能各自为政。

设计器接入前，建议先确定一个最小流程模型，包括流程版本、节点 ID、节点类型、连接关系、审批角色、条件表达式和扩展属性。前端可以有自己的展示字段，但核心业务字段必须由前后端共同维护。

6. 误区六：新项目也默认使用 jQuery

如果是全新项目，jQuery 的优势主要来自团队熟悉、旧系统共用和部署环境限制，而不是现代化能力。新项目应该把长期维护、组件生态、类型安全、测试体系和未来招聘成本纳入判断。

我的建议不是“所有 jQuery 方案都不能用”，而是把问题改成：项目是否真的需要与 jQuery 页面共存？如果只是因为团队暂时熟悉，就不应让短期便利决定三到五年的技术债。

五、我会如何建立一套可复用的专业判断逻辑

1. 第一步：先确定流程设计器的角色

项目经理可以先把需求归入三种角色。第一种是展示型：只需要查看流程图，不需要编辑。第二种是配置型：业务人员可以拖拽、修改节点并保存流程。第三种是执行型：设计结果会直接驱动后端任务和审批状态。

展示型需求不必购买复杂工具；配置型需求应重点考察交互和数据模型；执行型需求则必须把前端设计器与后端引擎一起评审。很多项目失败，不是组件不好，而是选了展示型组件去承担执行型职责。

2. 第二步：给每个维度设定权重

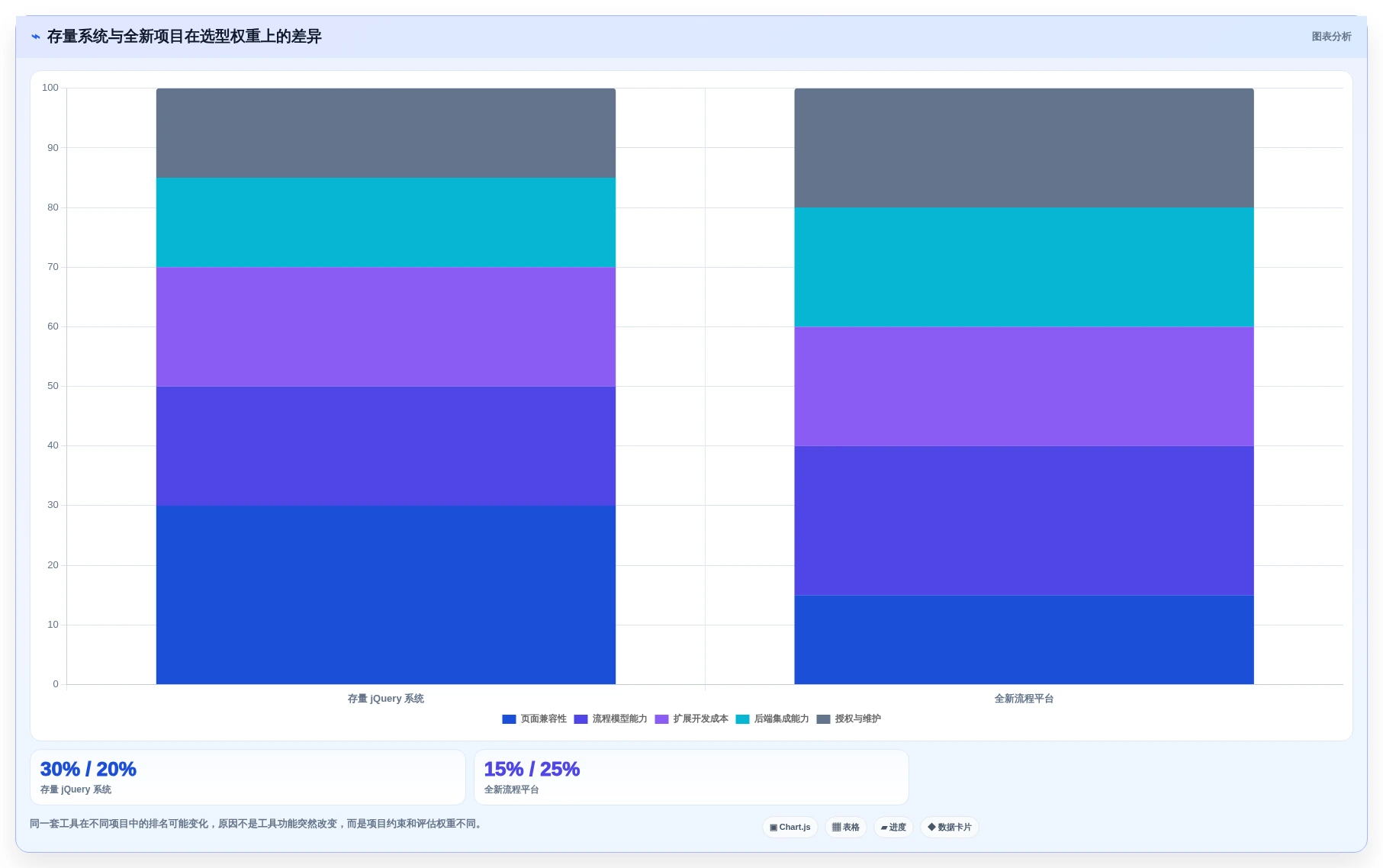

我不建议使用一个简单的总分决定采购，因为不同团队的约束完全不同。存量系统可以把兼容性权重设为百分之三十，数据模型和扩展能力各占百分之二十，授权和维护各占百分之十五；全新项目则可能把迁移风险和现代化能力权重提高。

这些权重不是行业统一标准，而是一套适合项目启动阶段的建议基准。真正评估时，我会让产品、前端、后端、采购和安全人员分别打分，再对分歧最大的项目做补充测试。

3. 第三步：把“能否实现”改成“实现需要多少代价”

供应商常说“支持自定义节点”，但项目经理还要继续追问：自定义一个节点需要修改模板、注册事件、扩展属性面板，还是需要深入修改渲染引擎？保存后能否恢复？导出后后端能否识别？升级组件后自定义代码是否会失效？

功能存在与交付容易是两回事。我更关注完成一项真实需求所需要的开发人天，以及后续每次版本升级要不要重新改代码。这种判断比功能列表更接近项目真实成本。

4. 第四步：为流程数据建立“可迁移”原则

无论选择哪款工具，都不要让业务数据完全绑定在某个组件的私有格式中。建议在系统内部定义自己的流程 JSON，再编写转换层，把设计器数据转换成内部模型。

{
"processVersion": "purchase-v3",

"nodes": [

{

"id": "node-manager",

"type": "approval",

"roleCode": "department_manager",

"conditions": []

},

{

"id": "node-finance",

"type": "approval",

"roleCode": "finance_manager",

"conditions": [

{

"field": "amount",

"operator": ">",

"value": 100000

}

]

}

],

"connections": [

{

"from": "node-manager",

"to": "node-finance",

"condition": "amount>100000"

}

]

}

上面的结构只是示例，不代表任何厂商的固定格式。它表达的是一种治理思路：组件负责画布和交互，企业自己的系统负责业务语义。这样即使未来从 jQuery 迁移到其他前端技术栈，流程数据也不会因为更换画布组件而全部失效。

六、一个可落地的企业案例：从老系统流程配置到可维护模型

1. 项目背景：页面改造不是最大成本

假设一家拥有 300 多名员工的制造企业，内部采购系统已经运行多年，前端主要由 jQuery 和传统后台模板组成。企业希望让部门管理员自行调整采购审批节点，同时要求保留现有的组织架构、权限、消息通知和审计记录。

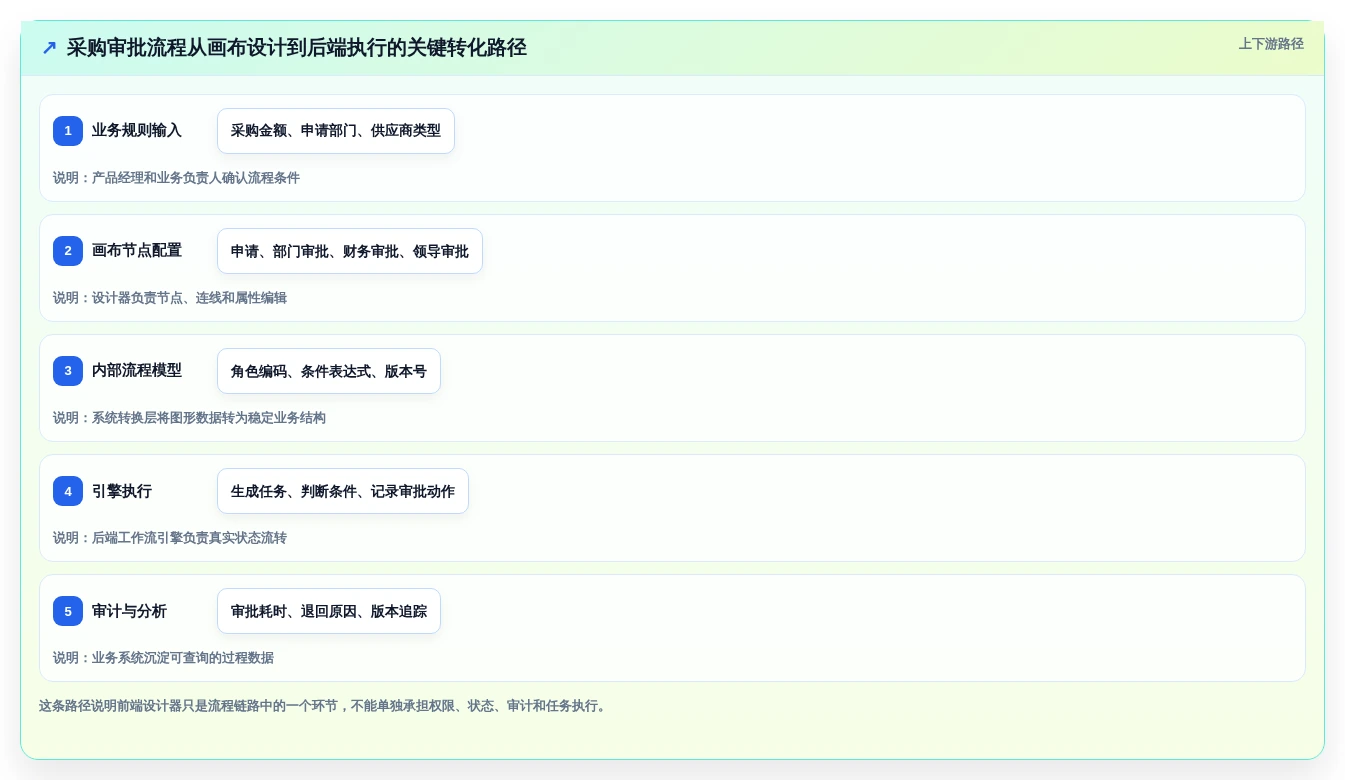

表面上看，这只是新增一个流程设计页面。实际上，项目至少包含四个部分：流程画布、业务节点模型、后端执行逻辑和权限审计。若只购买一个前端组件，最多解决其中的第一部分。

这类中大型组织也可能同时评估更完整的项目管理或研发协作平台。例如，PingCode主要服务中大型企业及 100 人以上组织，支持私有化部署，也支持 Jira 平滑迁移。在企业进行国产替代或研发流程治理时，它可以承担需求、任务、缺陷和研发协作管理，但它与 jQuery 流程画布并不是同一种产品，不能因为都涉及“工作流”就直接互相替代。

我的判断是：如果企业需要的是研发管理、需求流转和跨团队协作，应评估项目管理平台；如果需要把采购审批节点嵌入既有业务系统，则仍然需要单独评估流程设计器和后端引擎。工具边界分清楚，反而能减少重复采购和错误集成。

2. 业务流程：用真实规则检验设计器

我们可以用一条简化的采购流程做 POC：申请人提交采购申请；金额低于一万元时由部门负责人审批；金额在一万元到十万元之间时增加财务审批；金额超过十万元时增加分管领导审批；任一节点退回后，申请人可以修改并重新提交。

这条流程至少要验证以下能力：

• 节点是否能够表达不同审批角色；
• 条件分支是否可以绑定金额字段；
• 条件之间是否允许设置优先级和默认路径；
• 退回后的流程状态如何展示；
• 流程修改后是否生成新版本；
• 历史审批实例是否继续使用旧版本；
• 前端保存的数据是否能被后端准确解析。

如果某款工具只能画出三条线，却不能把金额条件、角色编码和版本信息保存下来，它就只能作为流程图组件，而不能直接作为采购审批设计器。

3. POC 数据：不要只记录“成功或失败”

在我建议的两周 POC 中，项目团队应至少记录初始化耗时、完成一条复杂流程所需开发人天、流程数据恢复成功率、非法连接拦截率和浏览器兼容问题数量。这里的重点不是制造一个漂亮的性能排行榜，而是判断工具是否适合当前交付周期。

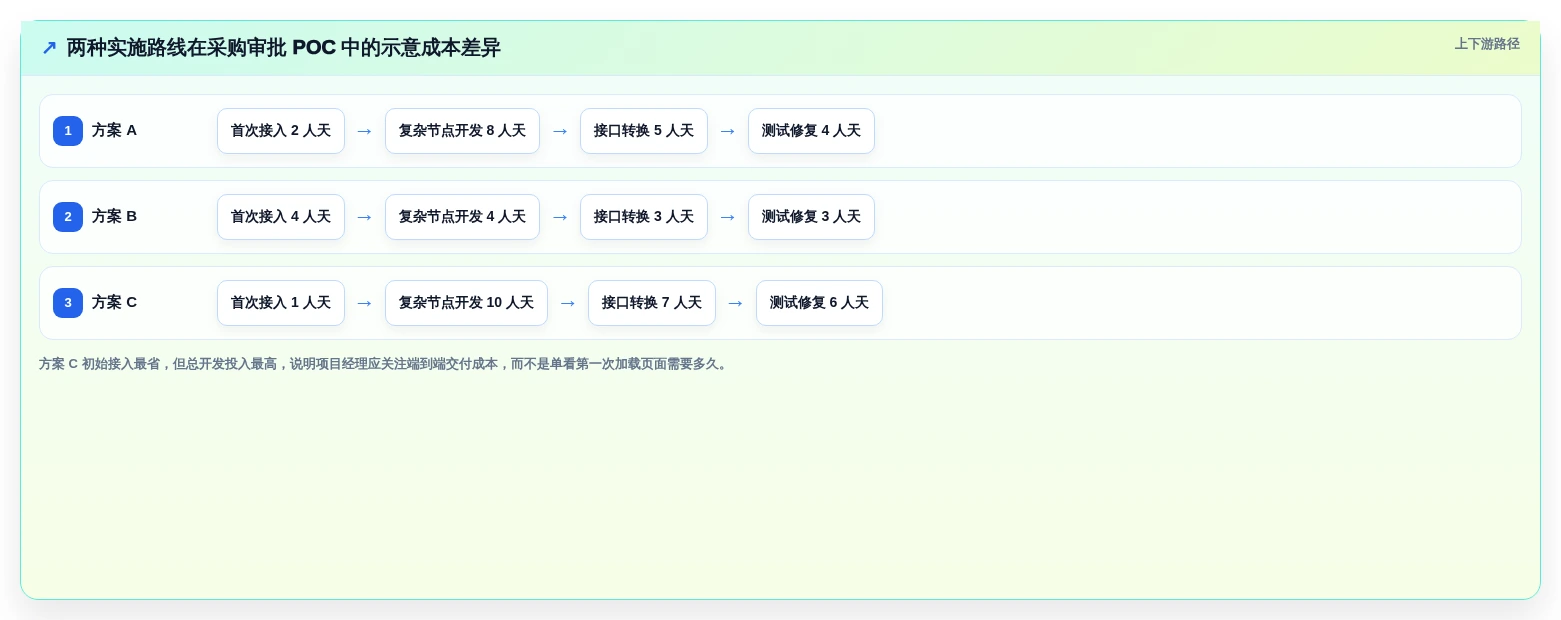

例如，某方案初始化只需要半天，但复杂节点开发需要八人天；另一方案初始化需要两天，却可以通过现有 API 在三人天内完成节点和条件面板。项目经理不能只看“接入快”这个单点指标。

4. 如果企业还需要研发协作，应采用组合方案思维

对于中大型企业，流程设计器、研发协作平台和工作流引擎往往解决不同问题。以 PingCode 为例，它更适合承载研发项目中的需求、任务、缺陷、迭代和协作过程，并提供面向企业的私有化部署能力以及 Jira 平滑迁移路径。若企业正在进行国产替代，这类平台可以放在研发管理层评估。

但采购审批画布仍然可能嵌入 ERP、采购系统或门户中。项目经理不应为了追求“一个平台解决所有问题”，把研发协作流程、采购审批流程和生产工艺流程强行塞进同一个产品。更合理的方式是划分系统边界，明确哪些数据需要同步，哪些流程由哪个系统负责执行。

实际评审时，我会画出四层架构：业务入口层、流程设计层、流程执行层和项目协作层。这样可以避免把“有流程功能”误认为“适合所有流程”。

七、不同项目情况下，应该怎样选择

1. 老系统改造：优先选择低侵入接入

如果系统已经使用多年，团队最关心的是页面不重写、接口不大改、用户不换入口。此时，优先测试 Kendo UI for jQuery Diagram、jsPlumb Toolkit 和已有 mxGraph 资产。

选择时要特别关注公共 CSS、弹窗和拖拽事件。如果工具必须强制改造现有页面布局，或者要求整体升级 jQuery 版本，就应重新计算项目风险。对老系统来说，一个看似简单的版本升级，可能牵动几十个页面和多个外部接口。

2. 复杂审批：优先模型和规则，而不是画布颜值

复杂审批通常包含条件、并行、会签、加签、退回、撤回、委托、转办和超时。此时，JointJS 或 GoJS 这类扩展能力较强的方案可以作为前端候选，但必须配合后端流程引擎和统一的数据模型。

如果供应商的演示只展示节点样式，却不展示条件配置、流程校验和历史版本恢复，项目经理应要求补充演示。复杂流程的难点不在“能不能画”，而在“错误配置能不能被系统阻止”。

3. 拓扑和资源编排：优先验证连接性能

如果业务对象是服务器、设备、服务、任务或资源，核心场景是建立和调整对象之间的关系，jsPlumb Toolkit 可能比传统审批设计器更合适。此类项目通常需要大量连接、端口、方向和布局操作，画布交互体验比审批节点名称更重要。

项目经理应使用真实数量级的数据测试。例如，先加载 100 个节点和 150 条连接，再逐步增加到 500 个节点，观察拖拽、缩放、搜索和重新布局是否仍然可用。没有数量级测试，所谓“性能良好”没有太大决策价值。

4. 企业级采购：优先核对授权和服务责任

采购商业组件时，不能只问“多少钱”。需要明确开发环境是否需要授权、测试环境是否需要授权、生产部署按服务器还是按组织计算、私有化部署是否另计费用，以及组件升级是否包含技术支持。

如果企业有国产化、内网部署或源码审计要求，还应确认组件是否允许离线安装、是否依赖外部 CDN、是否可以进行安全扫描、是否有第三方运行时依赖。对于 100 人以上组织，这些问题通常比一次性采购价格更影响最终交付。

5. 新项目建设：先问是否必须使用 jQuery

如果新项目没有历史页面、旧浏览器和既有插件的约束，建议同时比较非 jQuery 专用的现代方案。即使最后仍然选择 GoJS、JointJS 或其他方案，也应通过独立模块接入，而不是让整个新系统继续围绕旧技术栈扩张。

如果企业计划未来迁移前端技术，最好从第一天就把设计器封装成独立模块，定义清晰的输入输出接口，让画布组件和业务系统解耦。这样，未来替换组件时只需要改转换层和交互适配层。

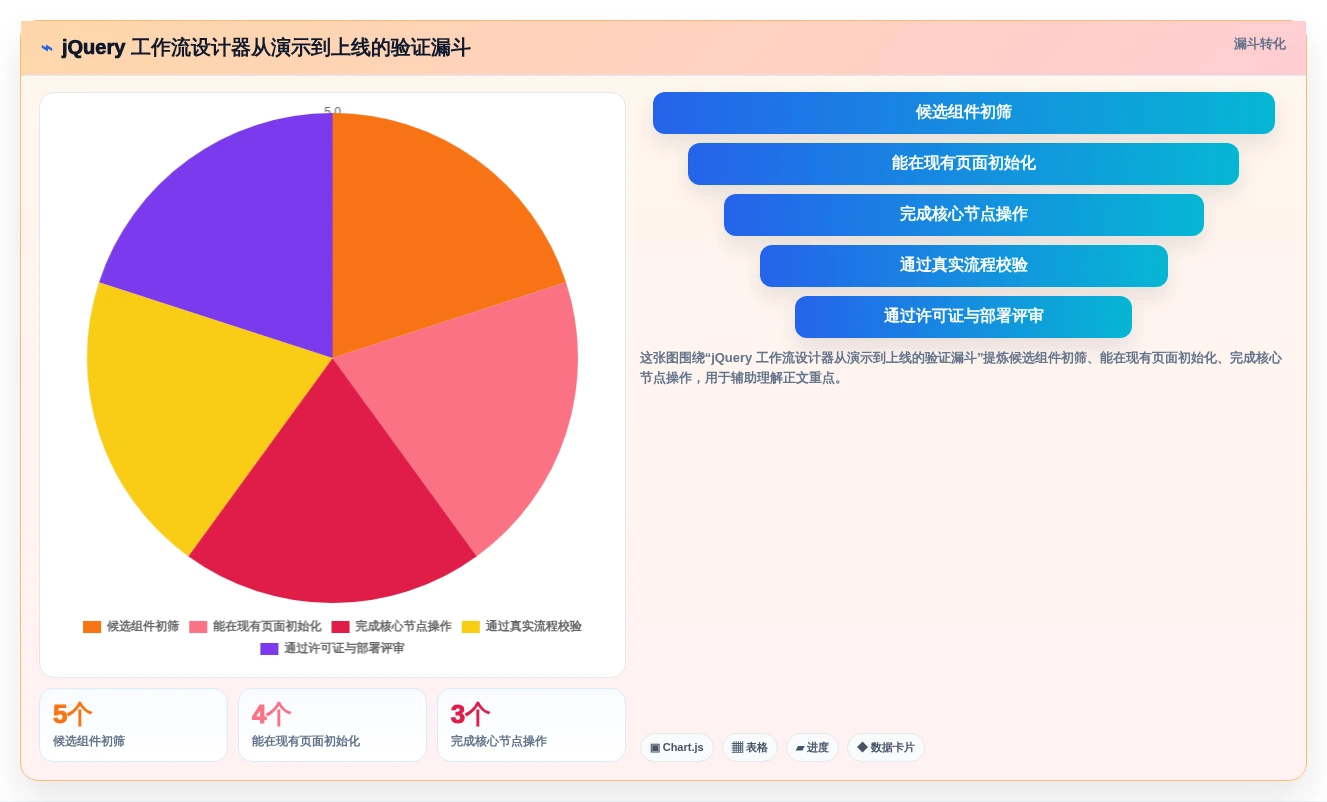

八、上线前十项验证清单

1. 技术接入验证

1. 在生产环境使用的 jQuery 版本中加载组件，而不是只在独立 Demo 中测试。
2. 确认是否依赖 jQuery UI、特定浏览器 API或其他历史插件。
3. 检查画布嵌入弹窗、iframe和滚动容器后的坐标表现。
4. 验证节点拖拽、连线、删除、复制、撤销和重做操作。
5. 在企业实际浏览器中测试鼠标、键盘和触摸交互。

2. 业务模型验证

1. 确认开始、结束、审批、条件、并行和子流程节点的业务定义。
2. 为每类节点定义必填属性、默认值、校验规则和错误提示。
3. 检查流程数据保存、刷新恢复、复制、发布和回滚。
4. 验证非法连接、孤立节点、循环路径和无出口流程能否被拦截。
5. 确认设计器数据与后端执行模型之间有稳定的转换层。

3. 授权与长期维护验证

许可证应由采购、法务和技术共同确认。尤其要看商业项目、私有化部署、内部多系统复用、SaaS交付、源码修改和二次分发的边界。不要仅凭“有免费版本”判断可以用于生产环境。

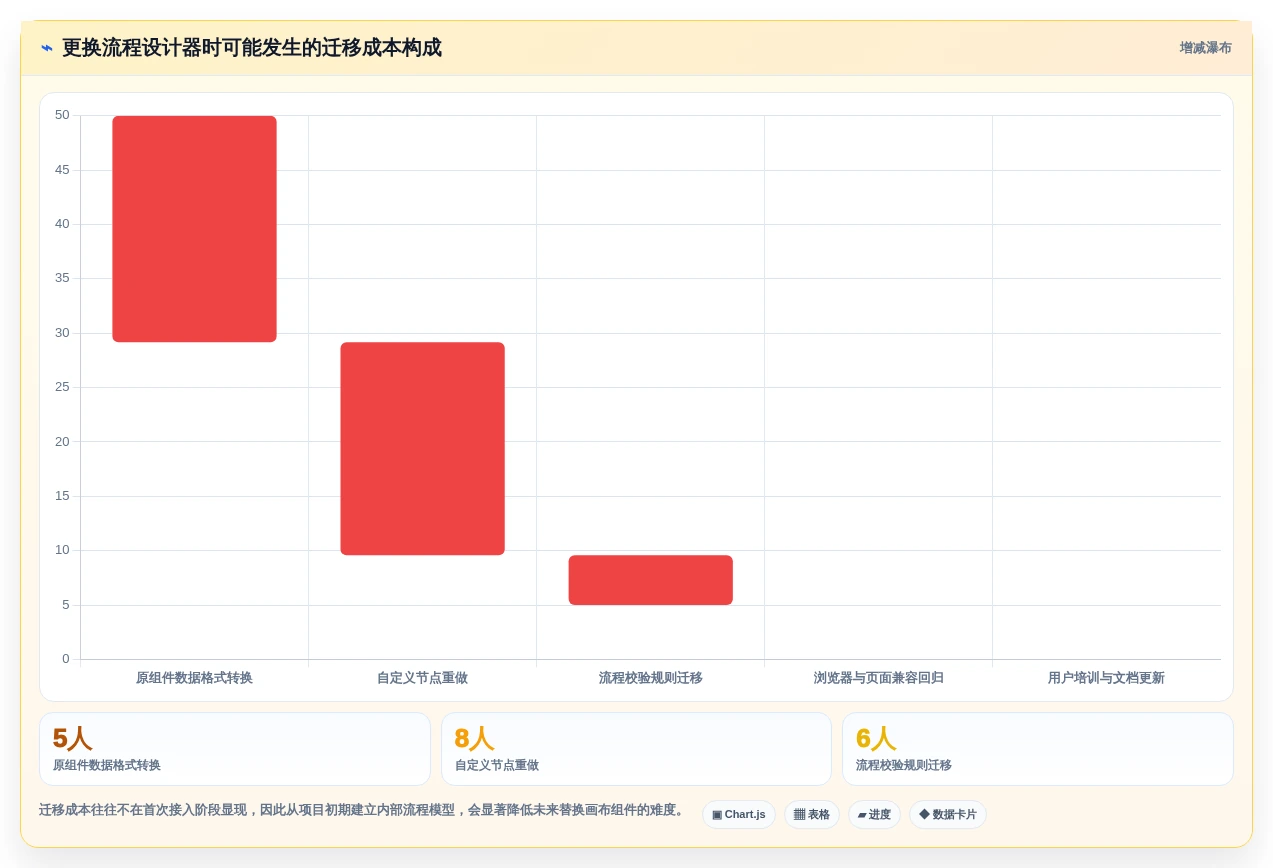

维护方面，应记录官方文档地址、版本发布节奏、问题反馈渠道、浏览器支持范围和安全更新责任。对于历史方案，还要建立替换预案，至少保证流程数据可以导出，不被锁死在私有格式中。

九、最终取舍：把工具选择放进项目生命周期里

1. 短期交付优先，应该牺牲什么

如果项目必须在一个月内上线，通常需要牺牲部分高度定制能力，优先使用文档完整、示例清楚、接入路径成熟的方案。此时，Kendo UI for jQuery Diagram 或成熟商业图形组件可能比完全自由的开发型方案更容易控制周期。

但短期交付不代表可以放弃数据模型。至少要保证流程能保存、恢复、校验和导出，否则项目只是把问题推迟到下一期。

2. 成本优先，应该牺牲什么

预算敏感的团队可以考虑开源或社区方案，但需要接受更多自研和维护责任。你省下的是许可证费用，增加的可能是开发人天、升级测试和问题排查时间。

如果团队没有专门前端研发能力，却选择高度自由的开源画布，最终可能需要外部服务支持。此时，所谓“零授权成本”并不等于总成本最低。

3. 长期维护优先，应该牺牲什么

长期维护通常意味着不追求一次性功能最多，而是选择模型清晰、接口稳定、数据可迁移、团队能掌控的方案。设计器可以不支持所有高级节点，但必须允许通过明确接口扩展核心能力。

对于老系统，维护优先还意味着建立渐进迁移路线：先把流程数据从页面脚本中抽离，再把画布封装成模块，最后根据业务价值逐步替换前端技术。不要一开始就承诺整个系统重写。

4. 企业治理优先，应该牺牲什么

企业级项目往往需要牺牲一部分自由度，换取版本治理、厂商支持、私有化部署和责任边界。采购时要把“谁负责升级、谁负责安全漏洞、谁负责浏览器兼容、谁负责数据迁移”写清楚。

如果企业还需要研发需求、任务、缺陷和迭代协作，应将项目管理平台与流程设计器分层评估。PingCode支持面向中大型企业的私有化部署，并支持 Jira 平滑迁移，适合放在研发协作和项目治理层讨论；但它不应被误认为是某一款 jQuery 画布组件的替代品。清晰划分系统边界，才是企业数字化项目降低复杂度的有效方法。

十、结语：真正值得选的，是能被团队长期解释清楚的方案

2026 年选择 jQuery 工作流设计器，最重要的不是找到一个“排名第一”的产品，而是确认五件事：它能否进入现有页面，能否表达真实业务规则，能否把数据交给后端，能否在许可证范围内交付，以及团队是否有能力维护它。

如果你正在改造老 jQuery 系统，可以先从 Kendo UI for jQuery Diagram、jsPlumb Toolkit 和已有 mxGraph 资产开始 POC；如果你要把流程设计器做成长期产品，应重点比较 JointJS 和 GoJS 的模型能力、扩展成本与授权条件；如果你其实需要的是研发协作、需求管理和跨团队流程治理，则应该把项目管理平台单独纳入评估，而不是用一个前端画布解决所有问题。

我的最终建议是：先拿一条最复杂、最容易出错的真实流程做两周 POC，再决定工具；不要拿一个只有三个节点的演示流程做采购依据。在 POC 中记录开发人天、数据恢复成功率、非法流程拦截率、浏览器兼容问题和授权边界。能经得起这五项验证的方案，才有资格进入正式项目，而不是停留在漂亮的 Demo 页面里。

下一步可以按以下顺序执行：

1. 明确你需要的是流程图组件、流程设计器还是工作流引擎。
2. 选择一条包含条件、并行、退回和角色权限的真实流程。
3. 从五款候选方案中选出两到三款进行同口径 POC。
4. 建立内部流程数据模型，避免被某个组件的私有格式锁定。
5. 让产品、研发、采购、安全和业务负责人共同确认最终方案。
